MANUAL DE USUARIO Ovation C-805FC Chauvet

La Guía de Referencia Rápida (GRR) del Ovation C-805FC contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para mas información.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
- NO mire a la fuente de luz cuando el producto esté encendido.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
- ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
- USE un cable de seguridad cuando monte este producto en lo alto.
- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)
- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo.
- NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
- NO conecte este producto a un atenuador o reostato.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El Funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potesdad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

- Ovation C-805FC

- Cable de Alimentación Neutrik ^ powerCON ^

- 2 Marcos de Gel accesorios 5,32 x 9,65" (135 x 245 mm)

• 2 Soportes Omega

- Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Alimentación en cadena

Puede enlazar hasta 11 productos Ovation C-805FC a 120 V, 19 productos a 208 V o 21 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU)	Cable (Europa)	Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2 desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation C-805FC funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation C-805FC usa una conexión de datos DMX normal para sus personalidades DMX: que van de 3CH a 31CH en modos de 1 celda y modos de 2 celdas:

	DMX-VCW-CCT	RGB	RGBA	RGBAL	RGB EXT	RGBA EXT	RGBAL EXT	RGBAL Fine	RGBAL FULL
1 Celda	3	3	4	5	8	9	10	10	17
2 Celdas	N/A	6	8	10	15	17	19	20	31

Conexión Maestro/Esclavo

El Ovation C-805FC usa la conexión de datos DMX para su modo Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation C-805FC admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/.

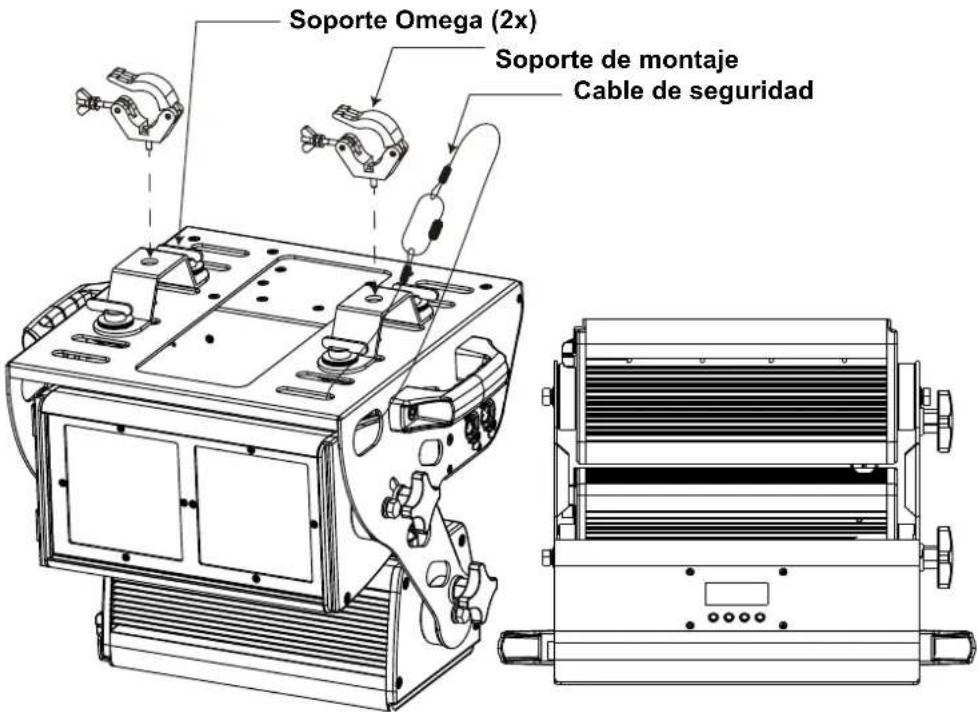

Diagrama de Montaje del Producto

Soporte Omega (2x) Soporte de montaje Cable de seguridad

Montaje en Alto Montaje en Suelo

Rueda de Color Virtual (VCW)

El Ovation C-805FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo. Más de 30 colores premezclados, elaborados por nuestros ingenieros, están disponibles para facilitarle la programación.

Los valores DMX utilizados para mezclar estos colores se indican más abajo. Puede ajustar la intensidad general del dispositivo Ovation para reproducir más fielmente los colores a los que esté habituado. Hay un gráfico a su disposición en nuestro sitio web www.chauvetprofessional.com para comparar nuestros colores premezclados con los colores de gel más populares. Este gráfico sirve solamente para comparar y no implica que nuestros colores premezclados coincidan exactamente con los colores de gel listados.

Tabla de colores

Valor DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Lime
000 ⇔ 005	- 000 000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	246	195	028	176	212
014 ⇔ 021	C3040 - Lt Yellow	251	175	043	203	203
022 ⇔ 028	C3240 - Amb Yellow	227	185	002	235	191
029 ⇔ 035	C2340 - VLAMber	255	143	064	085	175
036 ⇔ 043	C2040 - Lt Amber	255	169	063	219	070
044 ⇔ 051	C2050 - Md Amber	255	162	006	244	136
052 ⇔ 059	C2060 - Dk Amber	250	126	031	243	119
060 ⇔ 067	C1050 - Lt Red	255	080	038	050	029
068 ⇔ 075	C1080 - Md Red	215	005	033	002	002
076 ⇔ 083	C1020 - NC Pink	255	129	105	250	222
084 ⇔ 091	C1030 - Md Pink	255	064	104	217	238
092 ⇔ 099	C1630 - Dk Pink	255	068	106	245	252
100 ⇔ 107	C1250 - Md Red Amber	255	049	046	164	108
108 ⇔ 115	C1060 - Dk Red Amber	255	015	058	167	000
116 ⇔ 121	C1650 - Magenta	255	020	105	255	132
122 ⇔ 130	C6170 - Dk Magenta	255	000	106	009	101
131 ⇔ 138	C6020 - Lt Lavender	255	202	117	017	227
139 ⇔ 146	C5030 - Lt Blue	177	255	169	219	230
147 ⇔ 154	C5020 - VLBlue	190	225	152	238	235
155 ⇔ 162	C5430 - Lt Blue 2	101	255	153	218	137
163 ⇔ 170	C5070 - Blue	048	175	155	000	124
171 ⇔ 178	C5050 - Md Blue	127	187	138	081	136
179 ⇔ 186	C5060 - Dk Blue	082	217	218	154	219
187 ⇔ 194	C5690 - Indigo	100	000	160	000	000
195 ⇔ 202	C5080 - VDK Blue	055	150	150	000	020
203 ⇔ 210	C5081 - VDK Blue 2	015	100	092	035	030
211 ⇔ 218	C4370 - Yel Green	020	123	025	049	051
219 ⇔ 226	C4070 - Green	047	094	032	043	039
227 ⇔ 234	C4550 - Turquoise	091	180	084	123	175
235 ⇔ 242	C4560 - Aqua	063	147	075	094	133
243 ⇔ 250	C4570 - Blue Green	043	170	073	043	087
251 ⇔ 255	--	000	000	000	000	000

Los colores listados son interpretaciones simuladas de la emisión de color generada en comparación con otros productos incandescentes similares. Chauvet no garantiza la exactitud del color emitido.

Gráfico de temperaturas de color

Valor DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Lime
000 ⇔ 005	- 000 000 000 000 000
006 ⇔ 025	2800K	185	160	90	248	180
026 ⇔ 050	3200K 190 180 102 148 180
051 ⇔ 075	3500K	200	194	111	249	180
076 ⇔ 100	4000K 195 204 122 249 180
101 ⇔ 125	4500K 195 212 132 249 187
126 ⇔ 150	5000K 195 219 140 249 187
151 ⇔ 175	5600K 200 229 148 251 181
176 ⇔ 200	6000K 181 230 152 252 182
201 ⇔ 225	6500K 180 233 157 252 182
226 ⇔ 255	- 000 000 000 000 000

Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura de color especificada. Chauvet no garantiza la exactitud del color emitido.

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Código de acceso

Después de que se le solicite, introduzca el siguiente código de acceso pulsando: , , , , . Este código no se puede cambiar y se debe usar cuando se le solicite.

Mapa de Menú

Menú Principal	Niveles de Programación		Descripción
Start Address	1-510*		Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
Personality	1-Cell	DMX-VCW-CCT 3CH	3 canales: atenuador, rueda de color virtual, temperatura de color
		RGB 3CH	3-canales: RGB
		RGBA 4CH	4-canales: RGBA
		RGBAL 5CH	5-canales: RGBAL
		RGB EXT 8CH	8 canales: 16 bits atenuador, RGB, rueda de color virtual, temperatura de color, estroboscopio
		RGBA EXT 9CH	9 canales: 16 bits atenuador, RGBA, rueda de color virtual, temperatura de color, estroboscopio
		RGBAL EXT 10CH	10 canales: 16 bits atenuador, RGBAL, rueda de color virtual, temperatura de color, estroboscopio
		RGBAL Fine 10CH	10 canales: 16 bits RGBAL
		RGBAL FULL 17CH	17 canales: 16 bits atenuador, 16 bits RGBAL, rueda de color virtual, temperatura de color, estroboscopio, macros de color, modo atenuador

Menú Principal	Niveles de Programación Descripción
Personality (cont.)	2-Cell		RGB 6CH 6 canales: RGB (por celda)
			RGBA 8CH 8 canales: RGBA (por celda)
			RGBAL 10CH 10 canales: RGBAL (por celda)
			RGB EXT 15CH	15 canales: 16 bits atenuador, RGB (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
			RGBA EXT 17CH	17 canales: 16 bits atenuador, RGBA (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
			RGBAL EXT 19CH	19 canales: 16 bits atenuador, RGBAL (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
			RGBAL Fine 20CH 20 canales: 16 bits RGBAL (por celda)
			RGBAL FULL 31CH	31 canales: 16 bits atenuador, 16 bits RGBAL (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda), macros de color, modo atenuador
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 0–100	Rueda de Color Virtual (VCW) simula la emisión de cada gel de color. Consulte la sección Tabla de colores para ver los valores específicos
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
Virtual Color Wheel (cont.)	Color Temperature	2800K		Dimmer 0-100
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1		Speed 1-100
	Auto 2
	Auto 3
	Auto 4
	Auto 5
	Auto 6
	Auto 7
	Auto 8
	Auto 9
	Fade
Master/Slave	Master Modo maestro
	Slave Modo esclavo
Dimmer Mode	Off Atenuador lineal
	Dimmer 1 Curva de atenuador rápida
	Dimmer 2 Curva de atenuador media
	Dimmer 3 Curva de atenuador lenta
White Balance	Off			Utiliza la configuración de blanco predeterminada de fábrica
	Manual	Red		Establece el valor máximo de LED verde
		Green Establece valto25m25m
		Blue Establece el valor máximo de LED azul
		Amber Establece el valor máximo de LED ámbar
		Lime Establece el valor máximo de LED lime
LED Frequency	600Hz			Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	2400Hz
	6000Hz
	18KHz
	25KHz
Display	Normal Establece el ventilador a modo auto
	Inverse Pantalla invertida
Menú Principal	Niveles de Programación Descripción
Back Light	10S		Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S		Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2Min		Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	On		Retro-iluminación de la pantalla siempre activa
Information	Fixture Hours ____		Muestra el nombre total de las horas del producto
	Version V__.-V__	Muestra instalada la versión de software
	Device ID ____	____ Muestra el ID del dispositivo
	UID ____	____ Muestra actual UID #
Factory Setting	No		Reinicia a la configuración de fábrica
	Yes

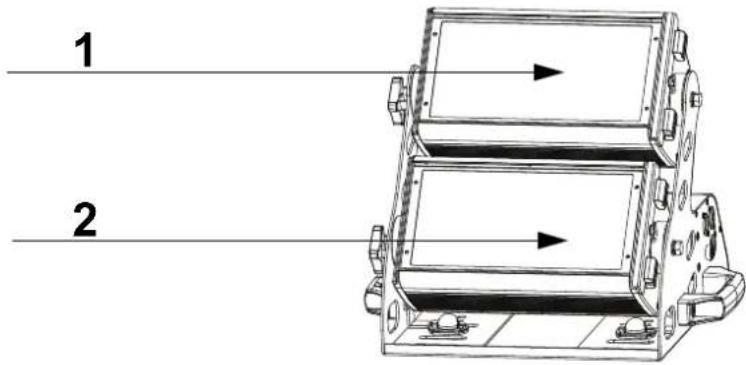

Valores 2 Celdas DMX

Celdas Ovation C-805FC para Control DMX

1 2

RGBAL FULL 31CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3 Rojo 1 000 ⇔ 255 0–100%
4 Rojo fino 1 000 ⇔ 255 0–100%
5	V e r d	e	1 000 ⇔ 255 0–100%
6 Verde fino 1 000 ⇔ 255 0–100%
7	Azul 1	000 ⇔ 255	0–100%
8	Azul fino 1	000 ⇔ 255	0–100%
9	Ámbar 1	000 ⇔ 255	0–100%
10	Ámbar fino 1	000 ⇔ 255	0–100%
11	Limón 1	000 ⇔ 255	0–100%
12	Limón fino 1	000 ⇔ 255	0–100%
13	Rueda de Color Virtual 1	000 ⇔ 255	Consulte la sección Tabla de colores para ver los valores específicos
14	Temperaturas de Color 1	000 ⇔ 255	Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
15	Estroboscopio 1	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
16	Rojo 2	000 ⇔ 255	0–100%
17	Rojo fino 2	000 ⇔ 255	0–100%
18	Verde 2	000 ⇔ 255	0–100%
19	Verde fino 2	000 ⇔ 255	0–100%
20	Azul 2	000 ⇔ 255	0–100%
21	Azul fino 2	000 ⇔ 255	0–100%
22	Ámbar 2	000 ⇔ 255	0–100%
23	Ámbar fino 2	000 ⇔ 255	0–100%
24	Limón 2	000 ⇔ 255	0–100%
25	Limón fino 2	000 ⇔ 255	0–100%
26	Rueda de Color Virtual 2	000 ⇔ 255	Consulte la sección Tabla de colores para ver los valores específicos
27	Temperaturas de Color 2	000 ⇔ 255	Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
28	Estroboscopio 2	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
29	Estroboscopio todo	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
30	Macros de color	000 ⇔ 015	Sin función
		016 ⇔ 255	Macros de color
31	Velocidad Atenuador	000 ⇔ 051	Ajuste de la velocidad del atenuador desde la pantalla
		052 ⇔ 101	Modo velocidad del atenuador desactivado
		102 ⇔ 152	Velocidad de atenuador 1 (rápida)
		153 ⇔ 203	Velocidad de atenuador 2
		204 ⇔ 255	Velocidad de atenuador 3 (lenta)

RGBAL Fine 20CH

Canal Función Valor Porcentaje/Configuración
1	R o j o	1	000 ⇔ 255 0–100%
2 Rojo	fino 1 000 ⇔ 255 0–100%
3	V e r d	e	1 000 ⇔ 255 0–100%
4 Verde	fino 1 000 ⇔ 255 0–100%
5 Azul	1 000 ⇔ 255 0–100%
6 Azul	fino 1 000 ⇔ 255 0–100%
7	Ámbar 1	000 ⇔ 255	0–100%
8	Ámbar fino 1	000 ⇔ 255	0–100%
9	Limón 1	000 ⇔ 255	0–100%
10	Limón fino 1	000 ⇔ 255	0–100%
11	Rojo 2	000 ⇔ 255	0–100%
12	Rojo fino 2	000 ⇔ 255	0–100%
13	Verde 2	000 ⇔ 255	0–100%
14	Verde fino 2	000 ⇔ 255	0–100%
15	Azul 2	000 ⇔ 255	0–100%
16	Azul fino 2	000 ⇔ 255	0–100%
17	Ámbar 2	000 ⇔ 255	0–100%
18	Ámbar fino 2	000 ⇔ 255	0–100%
19	Limón 2	000 ⇔ 255	0–100%
20	Limón fino 2	000 ⇔ 255	0–100%

RGBAL EXT 19CH

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Rojo 1	000 ⇔ 255	0–100%
4	Verde 1	000 ⇔ 255	0–100%
5	Azul 1	000 ⇔ 255	0–100%
6	Ámbar 1	000 ⇔ 255	0–100%
7	Limón 1	000 ⇔ 255	0–100%
8	Rueda de Color Virtual 1	000 ⇔ 255	Consulte la sección Tabla de colores para ver los valores específicos
9	Temperaturas de Color 1	000 ⇔ 255	Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
10	Estroboscopio	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
11	Rojo 2	000 ⇔ 255	0–100%
12	Verde 2	000 ⇔ 255	0–100%
13	Azul 2	000 ⇔ 255	0–100%
14	Ámbar 2	000 ⇔ 255	0–100%
15	Limón 2	000 ⇔ 255	0–100%
16	Rueda de Color Virtual 2	000 ⇔ 255	Consulte la sección Tabla de colores para ver los valores específicos
17	Temperaturas de Color 2	000 ⇔ 255	Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
18	Estroboscopio 2	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
19	Estroboscopio todo	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido

RGBA EXT 17CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3 Rojo	1 000 ⇔ 255 0–100%
4	V e r d		e	1 000 ⇔ 255 0–100%
5 Azul	1 000 ⇔ 255 0–100%
6	Á m b a		r	1 000 ⇔ 255 0–100%
7	Rueda de Color Virtual 1		000 ⇔ 255	Consulte la sección Tabla de colores para ver los valores específicos
8	Temperaturas de Color 1		000 ⇔ 255	Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
9 Estroboscopio 1			000 ⇔ 010	Sin función
			011 ⇔ 255	Estroboscopio, lento a rápido
10	Rojo 2		000 ⇔ 255	0–100%
11	Verde 2		000 ⇔ 255	0–100%
12	Azul 2		000 ⇔ 255	0–100%
13	Ámbar 2		000 ⇔ 255	0–100%
14	Rueda de Color Virtual 2		000 ⇔ 255	Consulte la sección Tabla de colores para ver los valores específicos
15	Temperaturas de Color 2		000 ⇔ 255	Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
16	Estroboscopio 2		000 ⇔ 010	Sin función
			011 ⇔ 255	Estroboscopio, lento a rápido
17	Estroboscopio todo		000 ⇔ 010	Sin función
			011 ⇔ 255	Estroboscopio, lento a rápido

RGB EXT 15CH

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Rojo 1	000 ⇔ 255	0–100%
4	Verde 1	000 ⇔ 255	0–100%
5 Azul	1 000 ⇔ 255 0–100%
6	Rueda de Color Virtual 1	000 ⇔ 255	Consulte la sección Tabla de colores para ver los valores específicos
7	Temperaturas de Color 1	000 ⇔ 255	Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
8 Estroboscopio 1		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
9	Rojo 2	000 ⇔ 255	0–100%
10	Verde 2	000 ⇔ 255	0–100%
11	Azul 2	000 ⇔ 255	0–100%
12	Rueda de Color Virtual 2	000 ⇔ 255	Consulte la sección Tabla de colores para ver los valores específicos
13	Temperaturas de Color 2	000 ⇔ 255	Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
14	Estroboscopio 2	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
15	Estroboscopio todo	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido

RGBAL 10CH

Canal Función Valor Porcentaje/Configuración
1	R o j o	1	000 ⇔ 255 0–100%
2	V e r d	e	1	000 ⇔ 255 0–100%
3 Azul	1 000 ⇔ 255 0–100%
4	Á m b a	r	1	000 ⇔ 255 0–100%
5 Limón	1 000 ⇔ 255 0–100%
6	R o j o	2	000 ⇔ 255 0–100%
7	V e r d	e	2	000 ⇔ 255 0–100%
8 Azul	2 000 ⇔ 255 0–100%
9	Á m b a	r	2	000 ⇔ 255 0–100%
10 Limón	2 000 ⇔ 255 0–100%

RGBA 8CH

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	1	000 ⇔ 255 0–100%
2	V	e	r	d	e	1 000 ⇔ 255 0–100%
3 Azul	1 000 ⇔ 255 0–100%
4	Á	m	b	a	r	1 000 ⇔ 255 0–100%
5	R	o	j	o	2	000 ⇔ 255 0–100%
6	V	e	r	d	e	2 000 ⇔ 255 0–100%
7 Azul	2 000 ⇔ 255 0–100%
8	Á	m	b	a	r	2 000 ⇔ 255 0–100%

RGB 6CH

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	1	000 ⇔ 255 0–100%
2	V	e	r	d	e	1 000 ⇔ 255 0–100%
3 Azul	1 000 ⇔ 255 0–100%
4	R	o	j	o	2	000 ⇔ 255 0–100%
5	V	e	r	d	e	2 000 ⇔ 255 0–100%
6 Azul	2 000 ⇔ 255 0–100%

Valores 1 Celda DMX
RGBAL FULL 17CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o	000 ⇔ 255 0–100%
4 Rojo	fino 000 ⇔ 255 0–100%
5	V e r d	e	000 ⇔ 255 0–100%
6 Verde	fino 000 ⇔ 255 0–100%
7	Azul	000 ⇔ 255	0–100%
8	Azul fino	000 ⇔ 255	0–100%
9	Ámbar	000 ⇔ 255	0–100%
10	Ámbar fino	000 ⇔ 255	0–100%
11	Limón	000 ⇔ 255	0–100%
12	Limón fino	000 ⇔ 255	0–100%
13	Rueda de Color Virtual	000 ⇔ 255	Consulte la secciónTabla de colorespara ver los valores específicos
14	Temperaturas de Color	000 ⇔ 255	Consulte el apartadoGráfico de temperaturas de colorpara ver valores concretos
15	Estroboscopio	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
16	Macros de color	000 ⇔ 015	Sin función
		016 ⇔ 255	Macros de color
17	Velocidad Atenuador	000 ⇔ 051	Ajuste de la velocidad del atenuador desde la pantalla
		052 ⇔ 101	Modo velocidad del atenuador desactivado
		102 ⇔ 152	Velocidad de atenuador 1 (rápida)
		153 ⇔ 203	Velocidad de atenuador 2
		204 ⇔ 255	Velocidad de atenuador 3 (lenta)

RGBAL Fine 10CH

Canal	Función	Valor	Porcentaje/Configuración
1	R o j o	000 ⇔ 255 0–100%
2 Rojo	fino 000 ⇔ 255 0–100%
3	V e r d	e	000 ⇔ 255 0–100%
4	Verde fino	000 ⇔ 255	0–100%
5	Azul	000 ⇔ 255	0–100%
6	Azul fino	000 ⇔ 255	0–100%
7	Ámbar	000 ⇔ 255	0–100%
8	Ámbar fino	000 ⇔ 255	0–100%
9	Limón	000 ⇔ 255	0–100%
10	Limón fino	000 ⇔ 255	0–100%

RGBAL EXT 10CH

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	Rojo	000 ⇔ 255	0–100%
4	Verde	000 ⇔ 255	0–100%
5	Azul	000 ⇔ 255	0–100%
6	Ámbar	000 ⇔ 255	0–100%
7	Limón	000 ⇔ 255	0–100%
8	Rueda de Color Virtual	000 ⇔ 255	Consulte la sección Tabla de colores para ver los valores específicos
9	Temperaturas de Color	000 ⇔ 255	Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
10	Estroboscopio	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido

RGBA EXT 9CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o			000 ⇔ 255 0–100%
4	V e r d	e		000 ⇔ 255 0–100%
5	A z u l			000 ⇔ 255 0–100%
6	Ámbar	000 ⇔ 255		0–100%
7	Rueda de Color Virtual	000 ⇔ 255		Consulte la sección Tabla de colores para ver los valores específicos
8	Temperaturas de Color	000 ⇔ 255		Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
9 Estroboscopio		000 ⇔ 010		Sin función
		011 ⇔ 255		Estroboscopio, lento a rápido

RGB EXT 8CH

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	Rojo	000 ⇔ 255	0–100%
4	Verde	000 ⇔ 255	0–100%
5	Azul	000 ⇔ 255	0–100%
6	Rueda de Color Virtual	000 ⇔ 255	Consulte la sección Tabla de colores para ver los valores específicos
7	Temperaturas de Color	000 ⇔ 255	Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
8 Estroboscopio		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido

RGBAL 5CH

Canal	Función				Valor	Porcentaje/Configuración
1	R	o	j	o		000 ⇔ 255 0–100%
2	V	e	r	d	e	000 ⇔ 255 0–100%
3	A	z	u	l		000 ⇔ 255 0–100%
4	Ámbar				000 ⇔ 255	0–100%
5	Limón				000 ⇔ 255	0–100%

RGBA 4CH

Canal	Función				Valor	Porcentaje/Configuración
1	R	o	j	o		000 ⇔ 255 0–100%
2	V	e	r	d	e	000 ⇔ 255 0–100%
3	A	z	u	l		000 ⇔ 255 0–100%
4	Ámbar				000 ⇔ 255	0–100%

RGB 3CH

Canal	Función				Valor	Porcentaje/Configuración
1	R	o	j	o		000 ⇔ 255 0–100%
2	V	e	r	d	e	000 ⇔ 255 0–100%
3	A	z	u	l		000 ⇔ 255 0–100%

DMX-VCW-CCT 3CH

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Rueda de Color Virtual	000 ⇔ 255	Consulte la secciónTabla de colorespara ver los valores específicos
3	Temperaturas de Color	000 ⇔ 255	Consulte el apartadoGráfico de temperaturas de colorpara ver valores concretos

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]
