BEDIENUNGSANLEITUNG Ovation C-805FC Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Ovation C-805FC finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
  • NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden. Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
• VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
• Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
• Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
  • Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
  • Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
  • Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

• 2 Omega-Hängebügel mit Befestigungsmaterial
- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 11 Ovation C-805FC-Geräte bei 120 V AC, 19 Geräte bei 208 V AC, oder 21 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der Ovation C-805FC kann mit einem DMX-Controller betrieben werden, wenn eine 3- oder 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Ovation C-805FC eine 3- oder 5-polige DMX-Datenverbindung zur Steuerung seiner Kontrollpersönlichkeiten reichen von 3CH bis 31CH in 1-Zellen-Modi und 2-Zellen-Modi:

	DMX-VCW-CCT	RGB	RGBA	RGBAL	RGB EXT	RGBA EXT	RGBAL EXT	RGBAL Fine	RGBAL FULL
1-Zellen	3	3	4	5	8	9	10	10	17
2-Zellen	N/A	6	8	10	15	17	19	20	31

Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der Ovation C-805FC verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controller oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Ovation C-805FC unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

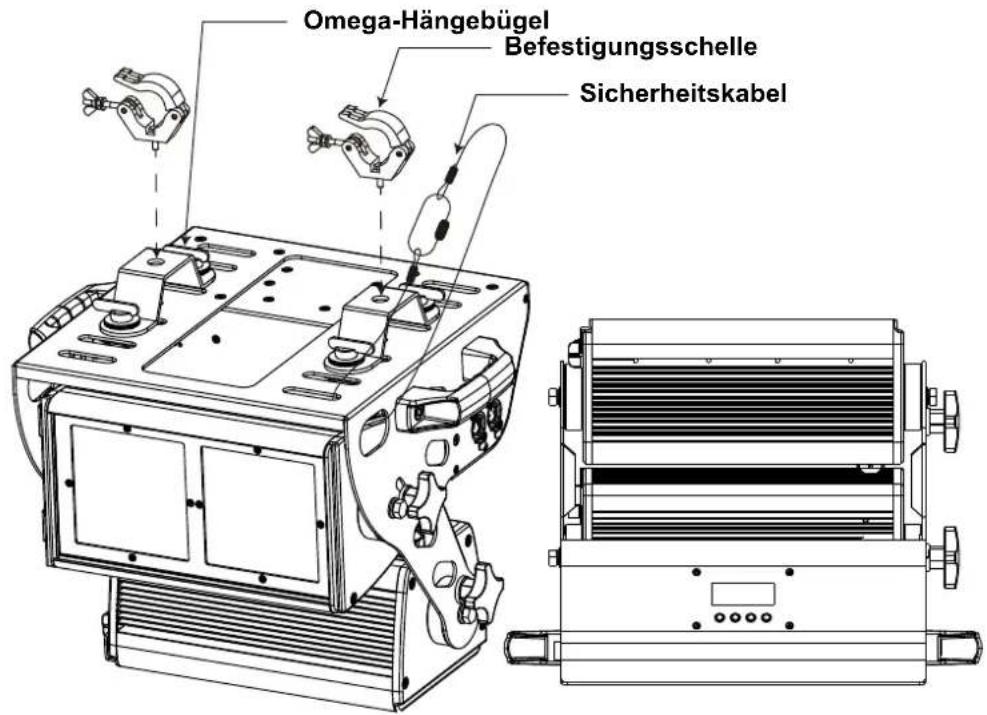

Produktmontageansicht

Omega-Hängebügel Befestigungsschelle Sicherheitskabel

Montage über Kopf Oberflächenmontage

Virtuelles Farbrad (VCW)

Der Ovation C-805FC verfügt über eine Funktion mit der Bezeichnung Virtuelles Farbrad (Virtual Color Wheel, VCW). Diese Funktion steht als Stand-alone-Steuerungsmodus für die manuelle Bedienung sowie als Steuerungskanal bei ausgewählten DMX-Eigenschaften zur Verfügung. Es sind mehr als 30 von unseren Technikern vorgemischte Farben verfügbar, um die Programmierung einfacher zu gestalten. Die zum Mischen dieser Farben verwendeten DMX-Werte sind nachstehend angegeben. Sie können die Gesamtintensität des Ovation anpassen, um die Farben, mit denen Sie vertraut sind, besser nachzubilden. Auf unserer Website www.chauvetprofessional.com finden Sie eine Tabelle, mit deren Hilfe Sie unsere vorgemischten Farben mit beliebten Gel-Farben vergleichen können. Diese Tabelle dient einzig Vergleichszwecken und ist keine Gewähr dafür, dass unsere vorgemischten Farben mit einer der aufgeführten Gel-Farben übereinstimmen.

Tabelle: Virtuelles Farbrad

DMX-Wert	Anzeige auf Display Roter Wert		Grüner Wert	Blauer Wert	Bernsteinfarbener	Neongrüner Wert
000 ⇔ 005	- 000 000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	246	195	028	176	212
014 ⇔ 021	C3040 - Lt Yellow	251	175	043	203	203
022 ⇔ 028	C3240 - Amb Yellow	227	185	002	235	191
029 ⇔ 035	C2340 - VLt Amber	255	143	064	085	175
036 ⇔ 043	C2040 - Lt Amber	255	169	063	219	070
044 ⇔ 051	C2050 - Md Amber	255	162	006	244	136
052 ⇔ 059	C2060 - Dk Amber	250	126	031	243	119
060 ⇔ 067	C1050 - Lt Red	255	080	038	050	029
068 ⇔ 075	C1080 - Md Red	215	005	033	002	002
076 ⇔ 083	C1020 - NC Pink	255	129	105	250	222
084 ⇔ 091	C1030 - Md Pink	255	064	104	217	238
092 ⇔ 099	C1630 - Dk Pink	255	068	106	245	252
100 ⇔ 107	C1250 - Md Red Amber	255	049	046	164	108
108 ⇔ 115	C1060 - Dk Red Amber	255	015	058	167	000
116 ⇔ 121	C1650 - Magenta	255	020	105	255	132
122 ⇔ 130	C6170 - Dk Magenta	255	000	106	009	101
131 ⇔ 138	C6020 - Lt Lavender	255	202	117	017	227
139 ⇔ 146	C5030 - Lt Blue	177	255	169	219	230
147 ⇔ 154	C5020 - VLt Blue	190	225	152	238	235
155 ⇔ 162	C5430 - Lt Blue 2	101	255	153	218	137
163 ⇔ 170	C5070 - Blue	048	175	155	000	124
171 ⇔ 178	C5050 - Md Blue	127	187	138	081	136
179 ⇔ 186	C5060 - Dk Blue	082	217	218	154	219
187 ⇔ 194	C5690 - Indigo	100	000	160	000	000
195 ⇔ 202	C5080 - VDk Blue	055	150	150	000	020
203 ⇔ 210	C5081 - VDk Blue 2	015	100	092	035	030
211 ⇔ 218	C4370 - Yel Green	020	123	025	049	051
219 ⇔ 226	C4070 - Green	047	094	032	043	039
227 ⇔ 234	C4550 - Turquoise	091	180	084	123	175
235 ⇔ 242	C4560 - Aqua	063	147	075	094	133
243 ⇔ 250	C4570 - Blue Green	043	170	073	043	087
251 ⇔ 255	--	000	000	000	000	000

Die oben genannten Farben sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu anderen, ähnlich weißglühenden Produkten. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Farbtemperatur-Tabelle

DMX-Wert Anzeige auf Display Roter Wert			Grüner Wert	Blauer Wert	Bernsteinfarbener	Neongrüner Wert
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	237	120	036	255	255
026 ⇔ 050	3000K	220	128	050	255	255
051 ⇔ 075	3200K	176	128	057	255	255
076 ⇔ 100	3500K	154	128	080	255	255
101 ⇔ 125	4000K	128	128	112	255	255
126 ⇔ 150	4500K	108	128	133	255	255
151 ⇔ 175	5000K	097	128	152	255	255
176 ⇔ 200	5600K	087	128	170	255	255
201 ⇔ 225	6000K	075	128	177	255	255
226 ⇔ 250	6500K	066	128	187	255	255
251 ⇔ 255	--	000	000	000	000	000

Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion

Sicherheitscode

Geben Sie nach der entsprechenden Aufforderung den folgenden Sicherheitscode ein, indem betätigen:

, , , , .

Dieser Sicherheitscode kann nicht geändert werden und ist nach entsprechender Aufforderung immer zu verwenden.

Menüstruktur

Hauptebene Programmierebenen Beschreibung
Start Address	1-510*		Wählt die DMX-Adresse aus (der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
Personality 1-Cell	DMX-VCW-CCT 3CH 3-Kanal: Dimmer, VCW, Farbtemperatur
	RGB 3CH 3-Kanal: RGB
	RGBA 4CH 4-Kanal:	RGBA
	RGBAL 5CH 5-Kanal:	RGBAL
	RGB EXT 8CH	8-Kanal: 16-Bit-Dimmer, RGB, VCW, Farbtemperatur, Stroboskopeffekt
	RGBA EXT 9CH	9-Kanal: 16-Bit-Dimmer, RGBA, VCW, Farbtemperatur, Stroboskopeffekt
	RGBAL EXT 10CH	10-Kanal: 16-Bit-Dimmer, RGBAL, VCW, Farbtemperatur, Stroboskopeffekt
	RGBAL Fine 10CH	10-Kanal: 16-Bit RGBAL
	RGBAL FULL 17CH	17-Kanal: 16-Bit-Dimmer, 16-Bit RGBAL, VCW, Farbtemperatur, Stroboskopeffekt, Farbmakros, Dimmer-Modus

Hauptebene Programmierebenen Beschreibung
Personality (cont.)	2-Cell		RGB 6CH 6-Kanal:	RGB (pro Zelle)
			RGBA 8CH 8-Kanal:	RGBA (pro Zelle)
			RGBAL 10CH 10-Kanal:	RGBAL (pro Zelle)
			RGB EXT 15CH	15-Kanal: 16-Bit-Dimmer, RGB (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle)
			RGBA EXT 17CH	17-Kanal: 16-Bit-Dimmer, RGBA (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle)
			RGBAL EXT 19CH	19-Kanal: 16-Bit-Dimmer, RGBAL (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle)
			RGBAL Fine 20CH 20-Kanal: 16-Bit RGBAL (pro Zelle)
			RGBAL FULL 31CH	31-Kanal: 16-Bit-Dimmer, 16-Bit RGBAL (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle), Farbmakros, Dimmer-Modus
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 0–100	Das Virtuelle Farbrad simuliert die Ausgabe jeder Gel-Farbe. Für spezifische Werte, siehe den AbschnittTabelle: Virtuelles Farbrad
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green

Hauptebene Programmierebenen Beschreibung
Virtual Color Wheel (cont.)	Color Temperature	2800K		Dimmer 0-100	Voreinstellung der weißen Farbtemperaturen. Bildet eine Wolframlampe mit der spezifizierten Farbtemperatur ab. Für spezifische Werte, siehe den Abschnitt Farbtemperatur-Tabelle
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red			Kombiniert rote, grüne, blaue, bernsteinfarbene und neongrüne Farben zu einer benutzerdefinierten Farbe (0-100%)
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1		Speed 1-100		Wählt das Auto-Programm und die Programm-Geschwindigkeit aus
	Auto 2
	Auto 3
	Auto 4
	Auto 5
	Auto 6
	Auto 7
	Auto 8
	Auto 9
	Fade
Master/Slave	Master Master-Modus
	Slave Slave-Modus
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1 Schnelle Dimmungskurve
	Dimmer 2 Mittlere Dimmungskurve
	Dimmer 3 Langsame Dimmungskurve
White Balance	Off				Verwendet die werksseitig voreingestellte Standardeinstellung “Weiß”
	Manual	Red		125-255	Stellt den maximalen Wert der roten LED ein
		Green			Stellt den maximalen Wert der grünen LED ein
		Blue			Stellt den maximalen Wert der blauen LED ein
		Amber			Stellt den maximalen Wert der bernsteinfarbenen LED ein
		Lime			Stellt den maximalen Wert der neongrünen LED ein
LED Frequency	600Hz				Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	2400Hz
	6000Hz
	18KHz
	25KHz
Hauptebene	Programmierebenen Beschreibung
Display	Normal Normale Anzeigeausrichtung
	Inverse Umgekehrte Anzeigeausrichtung
Back Light	10S		Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
	30S		Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
	2Min		Damit wird die Hintergrundbeleuchtung der Anzeige nach 2 Minuten Inaktivität ausgeschaltet
	On Hintergrundbeleuchtung immer an
Information	Fixture Hours ____		Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	Version V__.-V__	Zeigt die aktuelle Firmware-Version an
	Device ID ____.	____ Zeigt die Geräte-ID des Produkts an
	UID ____.	____ Zeigt die Geräte-UID an
Factory Setting	No		Auf Werkseinstellungen zurücksetzen
	Yes

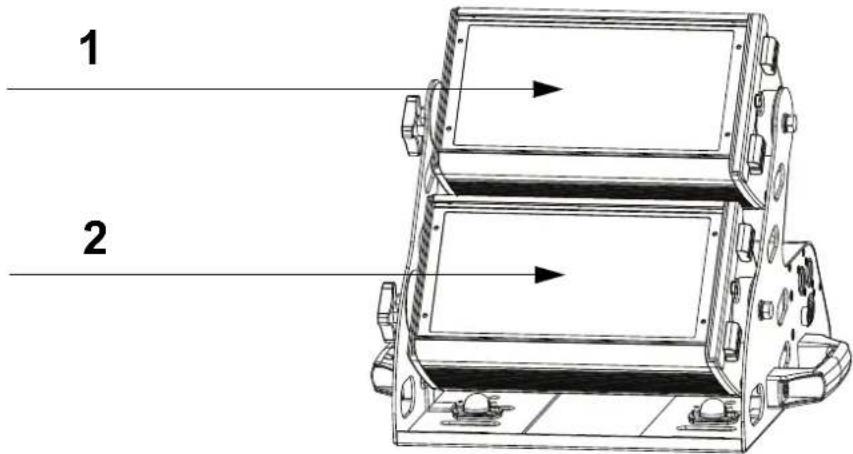

2-Zellen DMX-Werte

Ovation C-805FC Zellen zur DMX-Steuerung

1 2

RGBAL FULL 31CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	R o t	1	000 ⇔ 255 0–100%
4 Feine Rot 1 000 ⇔ 255 0–100%
5	G r ü n	1	000 ⇔ 255 0–100%
6 Feine Grün 1 000 ⇔ 255 0–100%
7	B l a u	1	000 ⇔ 255 0–100%
8 Feine Blau 1 000 ⇔ 255 0–100%
9	Bernsteinfarben 1	000 ⇔ 255	0–100%
10	Feine Bernsteinfarben 1	000 ⇔ 255	0–100%
11	Neongrün 1	000 ⇔ 255	0–100%
12	Feine Neongrün 1	000 ⇔ 255	0–100%
13	Virtuelles Farbrad 1	000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
14	Farbtemperatur 1	000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Farbtemperatur-Tabelle
15	Stroboskop 1	000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskop, langsam nach schnell
16	Rot 2	000 ⇔ 255	0–100%
17	Feine Rot 2	000 ⇔ 255	0–100%
18	Grün 2	000 ⇔ 255	0–100%
19	Feine Grün 2	000 ⇔ 255	0–100%
20	Blau 2	000 ⇔ 255	0–100%
21	Feine Blau 2	000 ⇔ 255	0–100%
22	Bernsteinfarben 2	000 ⇔ 255	0–100%
23	Feine Bernsteinfarben 2	000 ⇔ 255	0–100%
24	Neongrün 2	000 ⇔ 255	0–100%
25	Feine Neongrün 2	000 ⇔ 255	0–100%
26	Virtuelles Farbrad 2	000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
27	Farbtemperatur 2	000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Farbtemperatur-Tabelle
28	Stroboskop 2	000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskop, langsam nach schnell
29	Stroboskop alle	000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskop, langsam nach schnell
30	Farbmakros	000 ⇔ 015	Keine Funktion
		016 ⇔ 255	Farbmakros
31	Dimmergeschwindigkeit	000 ⇔ 051	Dimmergeschwindigkeit von Anzeige eingestellt
		052 ⇔ 101	Dimmer-Geschwindigkeits-Modus aus
		102 ⇔ 152	Dimmer-Geschwindigkeits-Modus 1 (schnellste)
		153 ⇔ 203	Dimmer-Geschwindigkeits-Modus 2
		204 ⇔ 255	Dimmer-Geschwindigkeits-Modus 3 (langsamste)

RGBAL Fine 20CH

Kanal Funktion Wert Prozent/Einstellung
1	R o t	1	000 ⇔ 255 0–100%
2 Feine Rot 1 000 ⇔ 255 0–100%
3	G r ü n	1	000 ⇔ 255 0–100%
4 Feine Grün 1 000 ⇔ 255 0–100%
5	B l a u	1	000 ⇔ 255 0–100%
6 Feine Blau 1 000 ⇔ 255 0–100%
7 Bernsteinfarben 1 000 ⇔ 255 0–100%
8	Feine Bernsteinfarben 1	000 ⇔ 255	0–100%
9	Neongrün 1	000 ⇔ 255	0–100%
10	Feine Neongrün 1	000 ⇔ 255	0–100%
11	Rot 2	000 ⇔ 255	0–100%
12	Feine Rot 2	000 ⇔ 255	0–100%
13	Grün 2	000 ⇔ 255	0–100%
14	Feine Grün 2	000 ⇔ 255	0–100%
15	Blau 2	000 ⇔ 255	0–100%
16	Feine Blau 2	000 ⇔ 255	0–100%
17	Bernsteinfarben 2	000 ⇔ 255	0–100%
18	Feine Bernsteinfarben 2	000 ⇔ 255	0–100%
19	Neongrün 2	000 ⇔ 255	0–100%
20	Feine Neongrün 2	000 ⇔ 255	0–100%

RGBAL EXT 19CH

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3	R o t	1	000 ⇔ 255 0–100%
4	G r ü n	1	000 ⇔ 255 0–100%
5	B l a u	1	000 ⇔ 255 0–100%
6 Bernsteinfarben 1 000 ⇔ 255 0–100%
7	Neongrün 1	000 ⇔ 255	0–100%
8	Virtuelles Farbrad 1	000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
9	Farbtemperatur 1	000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Farbtemperatur-Tabelle
10	Stroboskop 1	000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskop, langsam nach schnell
11	Rot 2	000 ⇔ 255	0–100%
12	Grün 2	000 ⇔ 255	0–100%
13	Blau 2	000 ⇔ 255	0–100%
14	Bernsteinfarben 2	000 ⇔ 255	0–100%
15	Neongrün 2	000 ⇔ 255	0–100%
16	Virtuelles Farbrad 2	000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
17	Farbtemperatur 2	000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Farbtemperatur-Tabelle
18	Stroboskop 2	000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskop, langsam nach schnell
19	Stroboskop Alle	000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskop, langsam nach schnell

RGBA EXT 17CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2 Feine Dimmer 000 ⇌ 255 0–100%
3	R o t		1	000 ⇌ 255 0–100%
4	G r ü n		1	000 ⇌ 255 0–100%
5	B l a u		1	000 ⇌ 255 0–100%
6	B e r n		s t	e i n f a r b e n
7 Virtuelles Farbrad 1 000 ⇌ 255				Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
8	Farbtemperatur 1		000 ⇌ 255	Für spezifischen Werte finden Sie im Abschnitt Farbtemperatur-Tabelle
9 Stroboskop 1			000 ⇌ 010	Keine Funktion
			011 ⇌ 255	Stroboskop, langsam nach schnell
10	Rot 2		000 ⇌ 255	0–100%
11	Grün 2		000 ⇌ 255	0–100%
12	Blau 2		000 ⇌ 255	0–100%
13	Bernsteinfarben 2		000 ⇌ 255	0–100%
14	Virtuelles Farbrad 2		000 ⇌ 255	Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
15	Farbtemperatur 2		000 ⇌ 255	Für spezifischen Werte finden Sie im Abschnitt Farbtemperatur-Tabelle
16	Stroboskop 2		000 ⇌ 010	Keine Funktion
			011 ⇌ 255	Stroboskop, langsam nach schnell
17	Stroboskop Alle		000 ⇌ 010	Keine Funktion
			011 ⇌ 255	Stroboskop, langsam nach schnell

RGB EXT 15CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2 Feine Dimmer 000 ⇌ 255 0–100%
3	Rot 1	000 ⇌ 255	0–100%
4	Grün 1	000 ⇌ 255	0–100%
5	Blau 1	000 ⇌ 255	0–100%
6 Virtuelles Farbrad 1 000 ⇌ 255			Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
7	Farbtemperatur 1	000 ⇌ 255	Für spezifischen Werte finden Sie im Abschnitt Farbtemperatur-Tabelle
8 Stroboskop 1		000 ⇌ 010	Keine Funktion
		011 ⇌ 255	Stroboskop, langsam nach schnell
9	Rot 2	000 ⇌ 255	0–100%
10	Grün 2	000 ⇌ 255	0–100%
11	Blau 2	000 ⇌ 255	0–100%
12	Virtuelles Farbrad 2	000 ⇌ 255	Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
13	Farbtemperatur 2	000 ⇌ 255	Für spezifischen Werte finden Sie im Abschnitt Farbtemperatur-Tabelle
14	Stroboskop 2	000 ⇌ 010	Keine Funktion
		011 ⇌ 255	Stroboskop, langsam nach schnell
15	Stroboskop Alle	000 ⇌ 010	Keine Funktion
		011 ⇌ 255	Stroboskop, langsam nach schnell

RGBAL 10CH

Kanal Funktion Wert Prozent/Einstellung
1	Rot 1				000 ⇔ 255	0–100%
2	Grün 1				000 ⇔ 255	0–100%
3	Blau 1				000 ⇔ 255	0–100%
4	B e r n				s t	e i n f a r b e n
5	Neongrün 1				000 ⇔ 255	0–100%
6	Rot 2				000 ⇔ 255	0–100%
7	Grün 2				000 ⇔ 255	0–100%
8	Blau 2				000 ⇔ 255	0–100%
9	B e r n				s t	e i n f a r b e n
10	Neongrün 2				000 ⇔ 255	0–100%

RGBA 8CH

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	1	000 ⇔ 255 0–100%
2	G	r	ü	n	1000 ⇔ 255 0–100%
3	B	l	a	u	1000 ⇔ 255 0–100%
4 Bernsteinfarben 1 000 ⇔ 255 0–100%
5	R	o	t	2	000 ⇔ 255 0–100%
6	G	r	ü	n	2000 ⇔ 255 0–100%
7	B	l	a	u	2000 ⇔ 255 0–100%
8 Bernsteinfarben 2 000 ⇔ 255 0–100%

RGB 6CH

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t		1	000 ⇔ 255 0–100%
2	G	r	ü	n	1	000 ⇔ 255 0–100%
3	B	l	a	u	1	000 ⇔ 255 0–100%
4	R	o	t		2	000 ⇔ 255 0–100%
5	G	r	ü	n	2	000 ⇔ 255 0–100%
6	B	l	a	u	2	000 ⇔ 255 0–100%

1-Zellen DMX-Werte

RGBAL FULL 17CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	R o t		000 ⇔ 255 0–100%
4 Feine Rot 000 ⇔ 255 0–100%
5	G r ü n		000 ⇔ 255 0–100%
6	F e i n		e	G r ü n 000 ⇔ 255 0–100%
7	B l a u			000 ⇔ 255 0–100%
8	Feine Blau		000 ⇔ 255	0–100%
9	Bernsteinfarben		000 ⇔ 255	0–100%
10	Feine Bernsteinfarben		000 ⇔ 255	0–100%
11	Neongrün		000 ⇔ 255	0–100%
12	Feine Neongrün		000 ⇔ 255	0–100%
13	Virtuelles Farbrad		000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
14	Farbtemperatur		000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Farbtemperatur-Tabelle
15	Stroboskop		000 ⇔ 010	Keine Funktion
			011 ⇔ 255	Stroboskop, langsam nach schnell
16	Farbmakros		000 ⇔ 015	Keine Funktion
			016 ⇔ 255	Farbmakros
17	Dimmergeschwindigkeit		000 ⇔ 051	Dimmergeschwindigkeit von Anzeige eingestellt
			052 ⇔ 101	Dimmer-Geschwindigkeits-Modus aus
			102 ⇔ 152	Dimmer-Geschwindigkeits-Modus 1 (schnellste)
			153 ⇔ 203	Dimmer-Geschwindigkeits-Modus 2
			204 ⇔ 255	Dimmer-Geschwindigkeits-Modus 3 (langsamste)

RGBAL Fine 10CH

Kanal Funktion Wert Prozent/Einstellung
1	Rot	000 ⇔ 255	0–100%
2 Feine Rot 000 ⇔ 255 0–100%
3	Grün	000 ⇔ 255	0–100%
4	F e i n	e	G r ü n	000 ⇔ 255 0–100%
5	B l a u		000 ⇔ 255 0–100%
6	Feine Blau	000 ⇔ 255	0–100%
7	Bernsteinfarben	000 ⇔ 255	0–100%
8	Feine Bernsteinfarben	000 ⇔ 255	0–100%
9	Neongrün	000 ⇔ 255	0–100%
10	Feine Neongrün	000 ⇔ 255	0–100%

RGBAL EXT 10CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	Rot	000 ⇔ 255	0–100%
4	Grün	000 ⇔ 255	0–100%
5	Blau	000 ⇔ 255	0–100%
6	Bernsteinfarben	000 ⇔ 255	0–100%
7	Neongrün	000 ⇔ 255	0–100%
8	Virtuelles Farbrad	000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
9	Farbtemperatur	000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Farbtemperatur-Tabelle
10	Stroboskop	000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskop, langsam nach schnell

RGBA EXT 9CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	R o t		000 ⇔ 255 0–100%
4	G r ü n		000 ⇔ 255 0–100%
5	B l a u		000 ⇔ 255 0–100%
6 Bernsteinfarben 000 ⇔ 255 0–100%
7 Virtuelles Farbrad 000 ⇔ 255				Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
8	Farbtemperatur		000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Farbtemperatur-Tabelle
9 Stroboskop			000 ⇔ 010	Keine Funktion
			011 ⇔ 255	Stroboskop, langsam nach schnell

RGB EXT 8CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	R o t		000 ⇔ 255 0–100%
4	G r ü n		000 ⇔ 255 0–100%
5	B l a u		000 ⇔ 255 0–100%
6 Virtuelles Farbrad 000 ⇔ 255				Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
7	Farbtemperatur		000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Farblemperatur-Tabelle
8 Stroboskop			000 ⇔ 010	Keine Funktion
			011 ⇔ 255	Stroboskop, langsam nach schnell

RGBAL 5CH

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	000 ⇔ 255 0–100%
2	G	r	ü n	000 ⇔ 255 0–100%
3	B	l	a u	000 ⇔ 255 0–100%
4 Bernsteinfarben 000 ⇔ 255 0–100%
5	Neongrün			000 ⇔ 255 0–100%

RGBA 4CH

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	000 ⇔ 255 0–100%
2	G	r	ü n	000 ⇔ 255 0–100%
3	B	l	a u	000 ⇔ 255 0–100%
4 Bernsteinfarben 000 ⇔ 255 0–100%

RGB 3CH

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	000 ⇔ 255 0–100%
2	G	r	ü	n 000 ⇔ 255 0–100%
3	B	l	a	u 000 ⇔ 255 0–100%

DMX-VCW-CCT 3CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Virtuelles Farbrad 000 ⇔ 255			Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
3	Farbtemperatur	000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Farbtemperatur-Tabelle

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
