Ovation ETD-40WW - Scheinwerfer Chauvet - Kostenlose Bedienungsanleitung

Produkttyp	LED-Lichtprojektor
Marke	Chauvet
Modell	Ovation ETD-40WW
Abmessungen (L x B x H)	376,5 x 129 x 131,6 mm
Gewicht	1,6 kg
Stromversorgung	120 VAC, 60 Hz oder 230 VAC, 50 Hz (fest)
Leistungsaufnahme	36 W (120 V) / 39 W (230 V)
Lichtquelle	1 warmweiße LED 40 W
Farbtemperatur	3 255 K (maximal)
Abstrahlwinkel	19° bis 36°
Beleuchtungsstärke bei 5 m	764 Lux (28°) / 341 Lux (64°)
LED-Lebensdauer	50 000 Stunden
Schutzart	IP20 (Innenbereich)
Maximale Umgebungstemperatur	45 °C
Kühlung	Lüfterunterstützte Konvektion
Montage	Schienenadapter inklusive; verwenden Sie ein Sicherheitsseil
Enthaltenes Zubehör	Schienenadapter, Gelatinerahmen, Gobohalter, Referenzhandbuch
Hauptfunktionen	Manuell einstellbarer Fokus und Zoom, verstellbare Neigung
Sicherheit	Nicht öffnen; nicht in die Lichtquelle schauen; in der Höhe ein Sicherheitsseil verwenden; nach Temperaturwechsel akklimatisieren lassen
Garantie	Eingeschränkte Garantie, siehe Chauvet-Website
Wartung und Reinigung	Bei längerem Nichtgebrauch Netzstecker ziehen; mit einem weichen Tuch reinigen; keine Lösungsmittel verwenden
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an einen autorisierten Händler
Allgemeine Informationen	Referenzhandbuch verfügbar unter www.chauvetprofessional.com

Häufig gestellte Fragen - Ovation ETD-40WW Chauvet

Wie montiere ich den Ovation ETD-40WW in der Höhe?

Verwenden Sie den mitgelieferten Schienenadapter, um den Scheinwerfer zu befestigen. Befestigen Sie immer ein Sicherheitsseil am Verankerungspunkt auf der Rückseite, um einen Sturz zu vermeiden. Ziehen Sie die Neigungseinstellknöpfe nach der Positionierung fest.

Kann ich diesen Scheinwerfer im Freien verwenden?

Nein, die Schutzart ist IP20: Er ist nur für den Innenbereich konzipiert. Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen.

Wie reinige ich die Linse und das Gehäuse?

Trennen Sie das Gerät zuerst vom Netz. Verwenden Sie ein weiches, trockenes Tuch für das Gehäuse. Für die Linse eignet sich ein leicht feuchtes Mikrofasertuch (Wasser). Verwenden Sie keine Lösungsmittel oder scheuernde Reinigungsmittel.

Was tun, wenn der Scheinwerfer nicht angeht?

Überprüfen Sie den Anschluss des Netzkabels und stellen Sie sicher, dass die Steckdose unter Spannung steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Händler. Öffnen Sie niemals das Gerät.

Wie stelle ich Fokus und Zoom ein?

Drehen Sie den Fokussierknopf für Schärfe und den Zoomknopf, um den Abstrahlwinkel zu ändern (19° bis 36°). Diese Einstellungen sind manuell.

Wie hoch ist die Lebensdauer der LED?

Die integrierte LED hat eine geschätzte Lebensdauer von 50.000 Stunden. Sie ist nicht vom Benutzer austauschbar.

Kann ich die LED selbst ersetzen?

Nein, das Gerät enthält keine vom Benutzer reparierbaren Teile. Jegliches Öffnen führt zum Garantieverlust und kann gefährlich sein. Wenden Sie sich an einen autorisierten Techniker.

Wird der Scheinwerfer sehr heiß?

Ja, das Gehäuse kann während des Betriebs heiß werden. Lassen Sie einen Abstand von mindestens 50 cm um das Gerät für ausreichende Belüftung und halten Sie brennbare Materialien fern.

Wie erhalte ich Ersatzteile?

Wenden Sie sich an Ihren örtlichen Händler oder den Chauvet-Kundendienst. Teile wie der Gelatinerahmen oder der Gobohalter können separat bestellt werden.

Wie hoch ist die Garantie für dieses Produkt?

Chauvet bietet eine eingeschränkte Garantie gegen Material- und Verarbeitungsfehler. Für weitere Details und die Registrierung besuchen Sie www.chauvetlighting.com/warranty-registration oder die entsprechende europäische Website.

BEDIENUNGSANLEITUNG Ovation ETD-40WW Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Ovation ETD-40WW finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und

Deutschland: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Bei Montage über Kopf immer ein Sicherungsseil verwenden.
• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
  • Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko, Frankreichs, Deutschlands oder der Benelux-Staaten wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kunden innerhalb der USA, GB, Irland, Mexiko, Frankreichs, Deutschlands oder der Benelux-Länder verwenden bitte die Informationen unter Contact Us am Ende dieser Schnellanleitung.

Packungsinhalt

• O v a t i o n E T D - 4 0 W W
- Spuradapter
• Gel-Rahmen (Zubehör für 2,75"/70 mm)
- Gobo-Halter
- Schnellanleitung

Wechselstrom

Dieses Produkt verfügt über eine Festspannungsversorgung und kann je nach Modell mit einer Eingangsspannung von 120 VAC, 60 Hz oder 230 VAC, 50 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb	Grün/Gelb	Grün

Um Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Montage

Der Ovation ETD-40WW wird mit einem 120 VAC oder 230 VAC Schienenadapter geliefert. Lesen Sie vor der Montage dieses Produkts die Sicherheitshinweise.

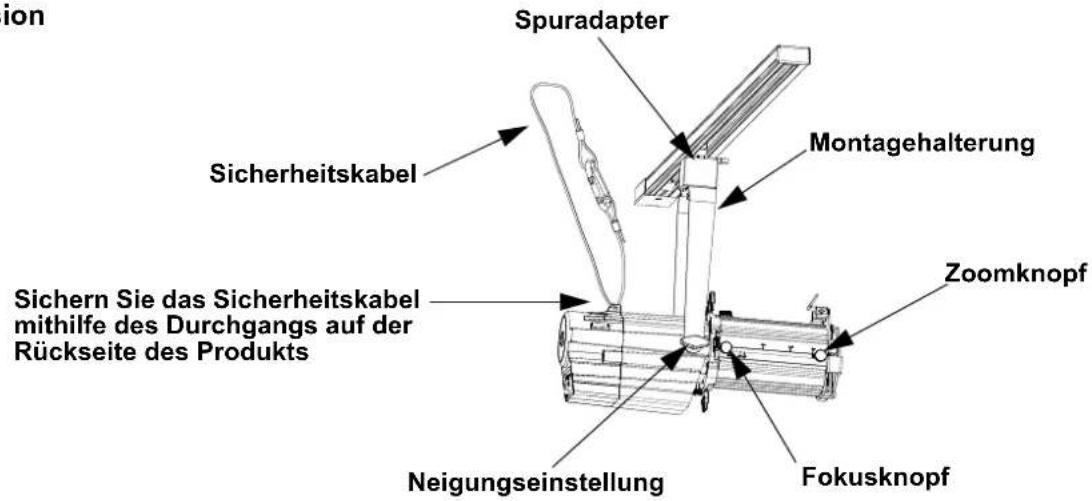

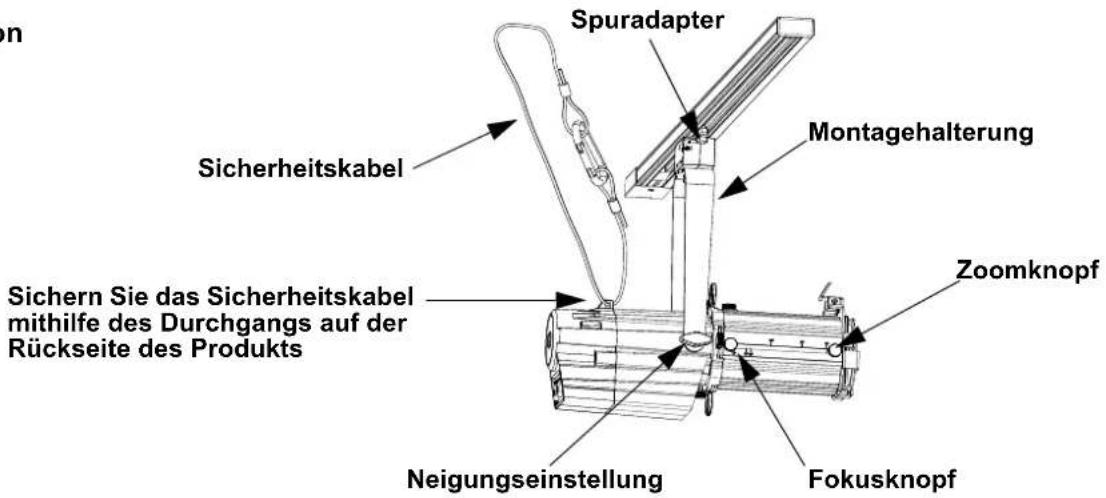

Ansicht Gerätemontage

120 V Version

230 V Version

Technische Daten

Abmessungen und Gewicht

Länge Breite Höhe Gewicht

376,5 mm (14,82 Zoll) 129 mm (5,09 Zoll) 131,6 mm (5,18 Zoll) 1,6 kg (3,4 lb)

Hinweis: Abmessungen in Zoll sind gerundet.

Leistungsaufnahme

Netzteiltyp Bereich Spannungsschalter
Fest	120 V, 50/60 Hzoder 230 V, 50 Hz	Fest
Parameter 120 V, 60 Hz 230 V, 50 Hz
Stromverbrauch 36 W 39 W
Betriebsstromstärke	0,224 A	0,17 A
I/O-Eingangsbuchse	USA/Kanada	GB/weltweit
Festes Netzkabel	Spurtyp H	Spurtyp H

Leuchtquelle

Typ	Farbe	Menge	Leistungsaufnahme	Strom	Dauer
LED	Warmweiß	1	40 W	600 mA	50.000 Stunden

Lichttechnik

Farbtemperatur	Abstrahlwinkel	Beleuchtungsstärke (19 °)	Beleuchtungsstärke (36 °)
3255 K (voll)	19° bis 36°	764 Lux bei 5 m	341 Lux bei 5 m

Wärmeentwicklung

Max. externe Temp.	Kühlung
45 °C (113 °F)	Konvektion

Bestellung

Produktbezeichnung	Artikelname	Artikelcode	UPC-Nummer
Ovation ETD-40WW (120 V)	OVATIONETD40WW	01121565	781462219130
Ovation ETD-40WW (230 V)	220OVATIONETD40WW	01121566	781462219147
