Ovation ETD-40WW - Schijnwerper Chauvet - Gratis gebruiksaanwijzing en handleiding

Producttype	LED-projector
Merk	Chauvet
Model	Ovation ETD-40WW
Afmetingen (L x B x H)	376,5 x 129 x 131,6 mm
Gewicht	1,6 kg
Voeding	120 VAC, 60 Hz of 230 VAC, 50 Hz (vast)
Verbruik	36 W (120 V) / 39 W (230 V)
Lichtbron	1 LED warm wit 40 W
Kleurtemperatuur	3 255 K (maximum)
Bundelhoek	19° tot 36°
Verlichtingssterkte op 5 m	764 lux (28°) / 341 lux (64°)
Levensduur LED	50 000 uur
Beschermingsgraad	IP20 (binnen gebruik)
Maximale omgevingstemperatuur	45 °C
Koeling	Ventilatorgeassisteerde convectie
Montage	Railadapter inbegrepen; gebruik een veiligheidskabel
Inbegrepen accessoires	Railadapter, gelatinefilterhouder, gobohouder, referentiehandleiding
Belangrijkste functies	Handmatig instelbare scherpstelling en zoom, verstelbare kanteling
Veiligheid	Niet openen; niet in de lichtbron kijken; gebruik een veiligheidskabel op hoogte; laat acclimatiseren na temperatuurverandering
Garantie	Beperkte garantie, raadpleeg de website van Chauvet
Onderhoud en reiniging	Loskoppelen bij langdurig niet-gebruik; reinigen met een zachte doek; geen oplosmiddelen gebruiken
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met een erkende dealer
Algemene informatie	Referentiehandleiding beschikbaar op www.chauvetprofessional.com

Veelgestelde vragen - Ovation ETD-40WW Chauvet

Hoe monteer ik de Ovation ETD-40WW op hoogte?

Gebruik de meegeleverde railadapter om de projector te bevestigen. Bevestig altijd een veiligheidskabel aan het ankerpunt aan de achterkant om vallen te voorkomen. Draai de kantelinstelknoppen vast na het positioneren.

Kan ik deze projector buiten gebruiken?

Nee, de beschermingsgraad is IP20: hij is alleen ontworpen voor gebruik binnenshuis. Vermijd stof, vocht en extreme temperaturen.

Hoe reinig ik de lens en de behuizing?

Koppel eerst het apparaat los. Gebruik een zachte, droge doek voor de behuizing. Voor de lens is een licht vochtige (water) microvezeldoek geschikt. Gebruik geen oplosmiddelen of schurende producten.

Wat moet ik doen als de projector niet aangaat?

Controleer de aansluiting van het netsnoer en zorg ervoor dat het stopcontact stroom heeft. Als het probleem aanhoudt, neem dan contact op met een erkende dealer. Open het apparaat nooit.

Hoe stel ik de scherpstelling en zoom in?

Draai aan de scherpstelknop voor scherpte en aan de zoomknop om de bundelhoek te wijzigen (19° tot 36°). Deze instellingen zijn handmatig.

Wat is de levensduur van de LED?

De ingebouwde LED heeft een geschatte levensduur van 50.000 uur. Deze is niet door de gebruiker vervangbaar.

Kan ik de LED zelf vervangen?

Nee, het apparaat bevat geen door de gebruiker te repareren onderdelen. Openen maakt de garantie ongeldig en kan gevaarlijk zijn. Neem contact op met een erkende technicus.

Wordt de projector erg heet?

Ja, de behuizing kan tijdens gebruik heet worden. Laat ten minste 50 cm ruimte rond het apparaat voor voldoende ventilatie en houd het uit de buurt van brandbare materialen.

Hoe kan ik reserveonderdelen krijgen?

Neem contact op met uw lokale dealer of de klantenservice van Chauvet. Onderdelen zoals de gelatinefilterhouder of gobohouder kunnen apart worden besteld.

Wat is de garantie van dit product?

Chauvet biedt een beperkte garantie tegen materiaal- en fabricagefouten. Voor meer informatie en registratie, bezoek www.chauvetlighting.com/warranty-registration of de bijbehorende Europese website.

GEBRUIKSAANWIJZING Ovation ETD-40WW Chauvet

Over deze handleiding

De Ovation ETD-40WW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting en montage. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetprofessional.com voor contactinformatie.

Wat is inbegrepen

• O v a t i o n E T D - 4 0 W W
- Spooradapter
• G e l f r a m e
- Gobo-houder
• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met vaste spanning en het kan werken met ingangsspanning van 120 VAC, 50/60 Hz of 230 VAC, 50 Hz, afhankelijk van het specifieke model.

AC-stekker

Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Montage

De Ovation ETD-40WW wordt geleverd met een 120 V of 230 V spooradapter geïnstalleerd. Lees alvorens dit product te monteren alle Veiligheidsinstructies.

Montagediagram

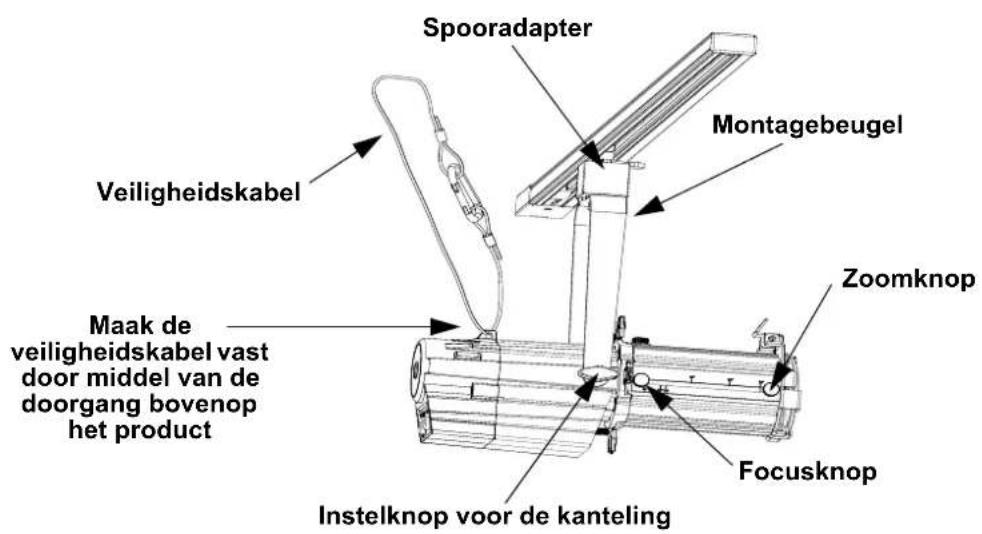

120 V Versie

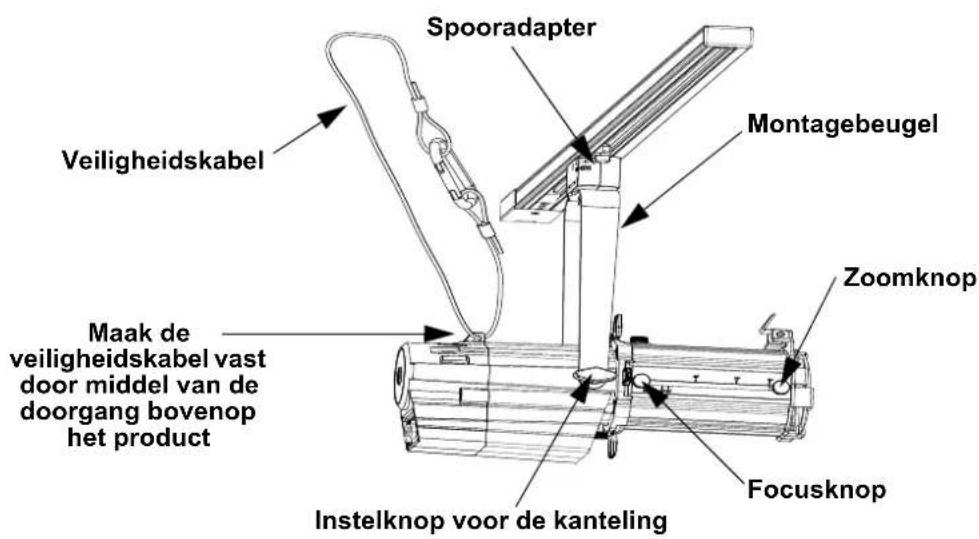

230 V Versie

Technische Specificaties

Afmetingen en Gewicht

Lengte Breedte Hoogte Gewicht
376,5 mm (14,82 in) 129 mm (5,09 in) 131,6 mm (5,18 in) 1,6 kg (3,4 lb)
Let op: Afmetingen in inches zijn afgerond.
Power

Type Voeding Bereik Voltage Selectie
Vaste	120 VAC, 50/60 Hz of 230 VAC, 50 Hz	Vaste
Parameter 120 V, 60 Hz 230 V, 50 Hz
Consumptie 36 W	39 W
Bedrijfsstroom	0,224 A	0,17 A
Power I/O	US/Wereldwijd	UK/Europa
Vast stroomsnoer	Spoortype H	Spoortype H

Lichtbron

Type	Kleur	Aantal	Vermogen	Stroomsterkte	Levensduur
LED	Warmwit	1	40 W	600 mA	50.000 uur

Fotometrie

Kleurtemperatuur	Stralingshoek	Verlichtingssterkte (19°)	Verlichtingssterkte (36°)
3255 K (bij vol aan)	19° tot 36°	764 lux @ 5 m	341 lux @ 5 m

Thermaal

Maximum Externe. Temp.	Koelsysteem
45 °C (113 °F)	Ventilatorconvectie

Bestellen

Productbeschrijving	Productnaam	Artikelcode	UPC Nummer
Ovation ETD-40WW (120 V)	OVATIONETD40WW	01121565	781462219130
Ovation ETD-40WW (230 V)	220OVATIONETD40WW	01121566	781462219147
