Ovation ETD-40WW - Proyector de luz Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Proyector de luz LED
Marca	Chauvet
Modelo	Ovation ETD-40WW
Dimensiones (Largo x Ancho x Alto)	376,5 x 129 x 131,6 mm
Peso	1,6 kg
Alimentación eléctrica	120 VCA, 60 Hz o 230 VCA, 50 Hz (fijo)
Consumo	36 W (120 V) / 39 W (230 V)
Fuente de luz	1 LED blanco cálido 40 W
Temperatura de color	3 255 K (máximo)
Ángulo del haz	19° a 36°
Iluminancia a 5 m	764 lux (28°) / 341 lux (64°)
Vida útil del LED	50 000 horas
Índice de protección	IP20 (uso interior)
Temperatura externa máxima	45 °C
Refrigeración	Convección asistida por ventilador
Montaje	Adaptador de riel incluido; use un cable de seguridad
Accesorios incluidos	Adaptador de riel, marco portagelatina, portagobo, manual de referencia
Funciones principales	Enfoque y zoom ajustables manualmente, inclinación ajustable
Seguridad	No abrir; no mirar la fuente; usar un cable de seguridad en altura; dejar aclimatar después de cambio de temperatura
Garantía	Garantía limitada, consulte el sitio web de Chauvet
Mantenimiento y limpieza	Desconectar en caso de no uso prolongado; limpiar con un paño suave; no usar solventes
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; contacte a un distribuidor autorizado
Información general	Manual de referencia disponible en www.chauvetprofessional.com

Preguntas frecuentes - Ovation ETD-40WW Chauvet

¿Cómo montar el Ovation ETD-40WW en altura?

Utilice el adaptador de riel incluido para fijar el proyector. Sujete siempre un cable de seguridad al punto de anclaje trasero para evitar una caída. Apriete los botones de ajuste de inclinación después del posicionamiento.

¿Puedo usar este proyector en exteriores?

No, el índice de protección es IP20: está diseñado para uso en interiores únicamente. Evite el polvo, la humedad y las temperaturas extremas.

¿Cómo limpiar el objetivo y la carcasa?

Desconecte primero el aparato. Use un paño suave y seco para la carcasa. Para el objetivo, un paño de microfibra ligeramente húmedo (agua) es adecuado. No use solventes ni productos abrasivos.

¿Qué hacer si el proyector no se enciende?

Verifique la conexión del cable de alimentación y asegúrese de que el enchufe esté bajo tensión. Si el problema persiste, contacte a un distribuidor autorizado. Nunca abra el aparato.

¿Cómo ajustar el enfoque y el zoom?

Gire el botón de enfoque para la nitidez y el botón de zoom para modificar el ángulo del haz (19° a 36°). Estos ajustes son manuales.

¿Cuál es la vida útil del LED?

El LED integrado tiene una vida útil estimada de 50 000 horas. No es reemplazable por el usuario.

¿Puedo reemplazar el LED yo mismo?

No, el aparato no contiene ninguna pieza reparable por el usuario. Cualquier apertura anula la garantía y puede ser peligrosa. Contacte a un técnico autorizado.

¿El proyector se calienta mucho?

Sí, la carcasa puede volverse ardiente durante el funcionamiento. Deje un espacio de al menos 50 cm alrededor del aparato para una ventilación adecuada y no acerque materiales inflamables.

¿Cómo obtener piezas de repuesto?

Diríjase a su distribuidor local o al servicio al cliente de Chauvet. Las piezas como el marco portagelatina o el portagobo se pueden pedir por separado.

¿Cuál es la garantía de este producto?

Chauvet ofrece una garantía limitada contra defectos de materiales y fabricación. Para más detalles y registro, visite www.chauvetlighting.com/warranty-registration o el sitio europeo correspondiente.

MANUAL DE USUARIO Ovation ETD-40WW Chauvet

La Guía de Referencia Rápida (GRR) del Ovation ETD-40WW contiene información básica sobre el producto, como conexión y montaje. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• CUIDADO: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• CUIDADO: La carcasa de este producto puede estar caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)
  • NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de montaje o las asas para mover este producto. NO lo transporte agarrando por la cabeza móvil.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite www.chauvetprofessional.com para información de contacto.

Qué va Incluido

• Ovation ETD-40WW
• Adaptador de pista
• Marco de gel
• Gobo titular

• Guía de Referencia Rápida

Corriente alterna

El producto tiene una fuente de alimentación fija y puede funcionar con una tensión de entrada de 120 VCA 60 Hz o 230 VCA 50 Hz, dependiendo del modelo.

Enchufe CA

Conexión	Cable (EE.UU)	Cable (Europa)	Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Montaje

El Ovation ETD-40WW viene con un120 VCA o 230 VCA adaptador de pista instalada. Antes de montar este producto, lea las Notas de Seguridad.

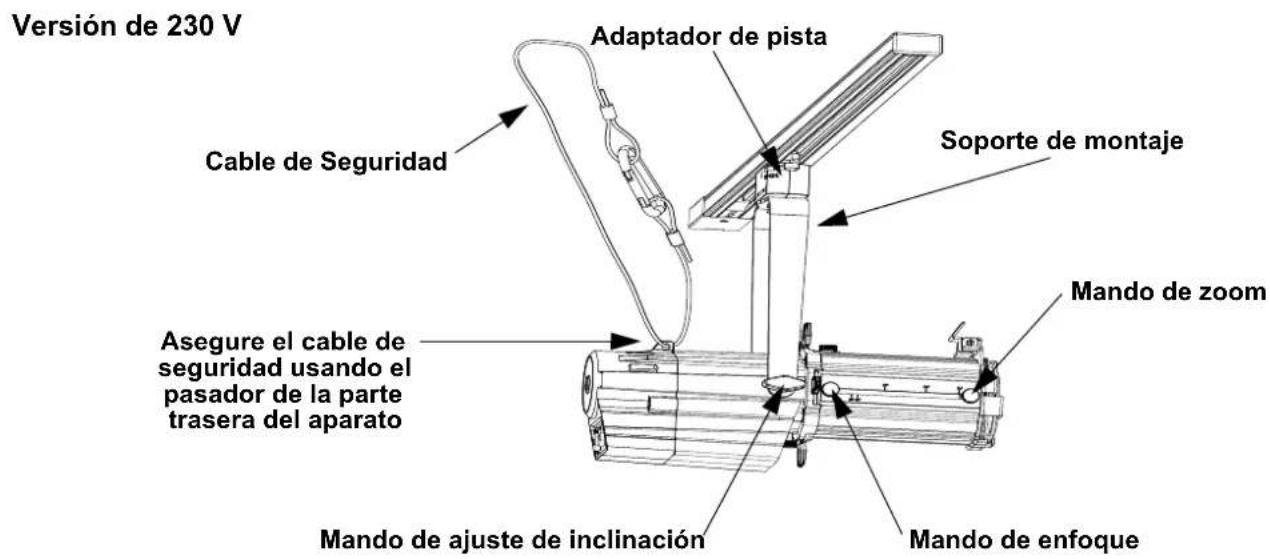

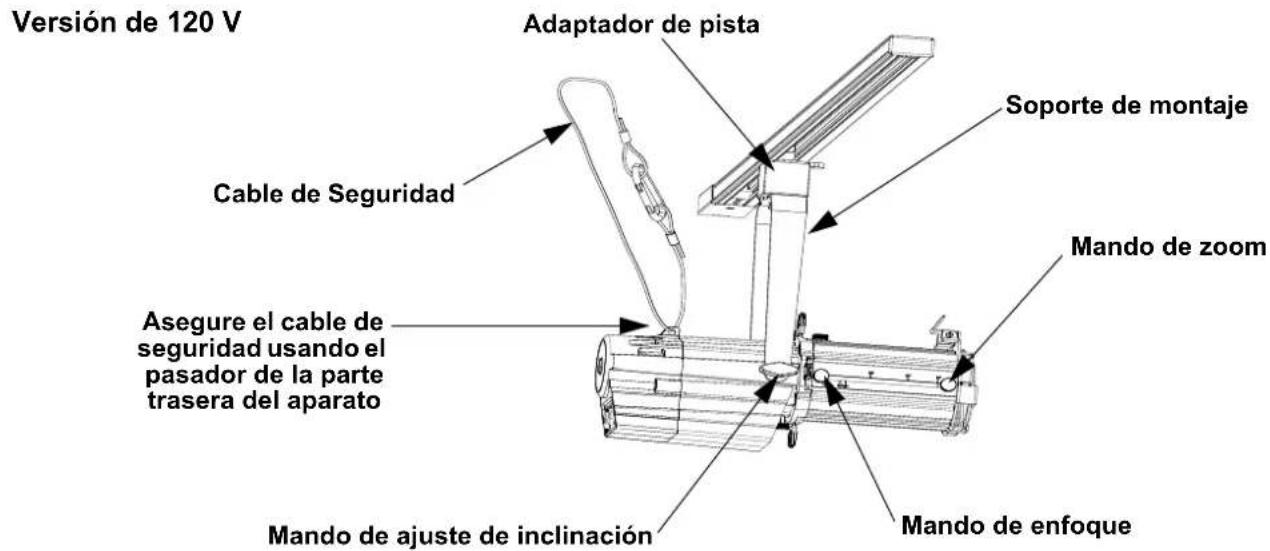

Diagrama de Montaje

Especificaciones Técnicas

Dimensiones y Peso

Longitud Anchura Altura Peso

376,5 mm (14,82") 129 mm (5,09") 131,6 mm (5,18") 1,6 kg (3,4 lb)

Nota: Las dimensiones en pulgadas están redondeadas.

Alimentación

Tipo de fuente de alimentación Rango Selección de tensión

Fija	120 VCA, 50/60 Hzo 230 VCA, 50 Hz	Fija
Parámetro 120 V, 60 Hz 230 V, 50 Hz
Consumo 36 W 39 WCorriente de funcionamiento	0,224 A	0,17 A
E/S alimentación	US/Mundial UK/Europa
Cable de alimentación fijo	Pista tipo H	Pista tipo H

Fuente de Luz

Tipo	Color	Cantidad	Alimentación	Intensidad	Vida útil
LED	Blanco cálido	1	40 W	600 mA	50.000 horas

Fotométrica

Temperatura de color	Ángulo del haz	Iluminancia (19°)	Iluminancia (36°)
3255 K(a plena potencia)	19° a 36°	764 lux @ 5 m	341 lux @ 5 m

Térmico

Temp. externa máxima	Refrigeración
45 °C (113 °F)	Convección asistida por ventilador

Pedidos

Descripción del Producto	Nombre del Producto	Código de Artículo	Número UPC
Ovation ETD-40WW (120 V)	OVATIONETD40WW	01121565	781462219130
Ovation ETD-40WW (230 V)	220OVATIONETD40WW	01121566	781462219147
