Caractéristiques	Détails
Type de produit	Projecteur LED à focale variable
Température de couleur	3000K
Flux lumineux	2000 lumens
Angle de faisceau	15° à 50°
Modes de contrôle	DMX, mode autonome
Connectivité	Entrée et sortie DMX 3 broches
Alimentation	100-240V, 50/60Hz
Consommation électrique	150W
Dimensions	300 x 200 x 200 mm
Poids	4.5 kg
Utilisation recommandée	Événements, théâtres, concerts
Maintenance	Nettoyage régulier des lentilles, vérification des connexions
Sécurité	Ne pas exposer à l'eau, utiliser avec un support approprié
Informations supplémentaires	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - Ovation ETD-40WW Chauvet

Comment installer le Chauvet Ovation ETD-40WW ?

Pour installer le Chauvet Ovation ETD-40WW, commencez par le fixer solidement à un trépied ou à un support approprié. Assurez-vous que l'appareil est en position stable et qu'il est correctement branché à la source d'alimentation.

Quels câbles dois-je utiliser avec le Chauvet Ovation ETD-40WW ?

Utilisez des câbles DMX standard pour le contrôle et des câbles d'alimentation conformes aux normes pour la connexion à la prise électrique. Assurez-vous que les câbles sont en bon état et adaptés à l'utilisation.

Comment régler la température de couleur du Chauvet Ovation ETD-40WW ?

La température de couleur peut être ajustée via le panneau de contrôle. Accédez au menu des réglages et sélectionnez l'option de température de couleur souhaitée. Consultez le manuel pour des instructions détaillées.

Que faire si le Chauvet Ovation ETD-40WW ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état. Si le problème persiste, contactez le support technique.

Comment nettoyer le Chauvet Ovation ETD-40WW ?

Pour nettoyer le Chauvet Ovation ETD-40WW, utilisez un chiffon doux et sec pour enlever la poussière. Évitez l'utilisation de produits chimiques agressifs. Ne pas immerger l'appareil dans l'eau.

Le Chauvet Ovation ETD-40WW est-il compatible avec les systèmes DMX ?

Oui, le Chauvet Ovation ETD-40WW est compatible avec les systèmes DMX. Assurez-vous de configurer correctement l'adresse DMX pour le faire fonctionner avec votre contrôleur.

Quelle est la puissance de sortie du Chauvet Ovation ETD-40WW ?

La puissance de sortie du Chauvet Ovation ETD-40WW est de 40 watts, offrant une luminosité suffisante pour divers environnements d'éclairage.

Comment résoudre un problème de scintillement avec le Chauvet Ovation ETD-40WW ?

Si vous rencontrez un scintillement, vérifiez les connexions DMX et assurez-vous qu'il n'y a pas d'interférences électromagnétiques. Vous pouvez également essayer de changer de canal DMX.

Où puis-je trouver le manuel d'utilisation du Chauvet Ovation ETD-40WW ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de Chauvet ou en consultant la section de support technique.

Quelle est la durée de garantie du Chauvet Ovation ETD-40WW ?

La durée de garantie pour le Chauvet Ovation ETD-40WW est généralement de 2 ans, mais cela peut varier en fonction du revendeur. Vérifiez les conditions de garantie lors de l'achat.

MODE D'EMPLOI Ovation ETD-40WW Chauvet

A Propos de ce Manuel

Le manuel de référence (MR) du Ovation ETD-40WW reprend des informations de base sur ce produit notamment en matière de connexions et montage. Téléchargez le Manuel d'Utilisation sur www.chauvetprofessional.com for pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION: le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
- Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- N'utilisez QUE les lyres de suspension ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lyre asservie.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale doit être de 113^ F ( 45^ C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site www.chauvetprofessional.com pour trouver nos coordonnées.

Ce qui est Inclus

• O v a t i o n E T D - 4 0 W W
- Adaptateur de rail
• Cadre porte-gélatine
- Porte gobo
• Un Manuel de Référence

Alimentation CA

Ce produit est équipé d'une alimentation à tension fixe et peut fonctionner, selon le modèle, avec une tension d'entrée de 120 VCA à 60 Hz ou de 230 VCA à 50 Hz.

Prise CA

Connexion Câble (États-Unis) Câble (Europe) Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Montage

Le Ovation ETD-40WW est livré avec un adaptateur de rail installée. Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité.

Schéma de Montage de l'appareil

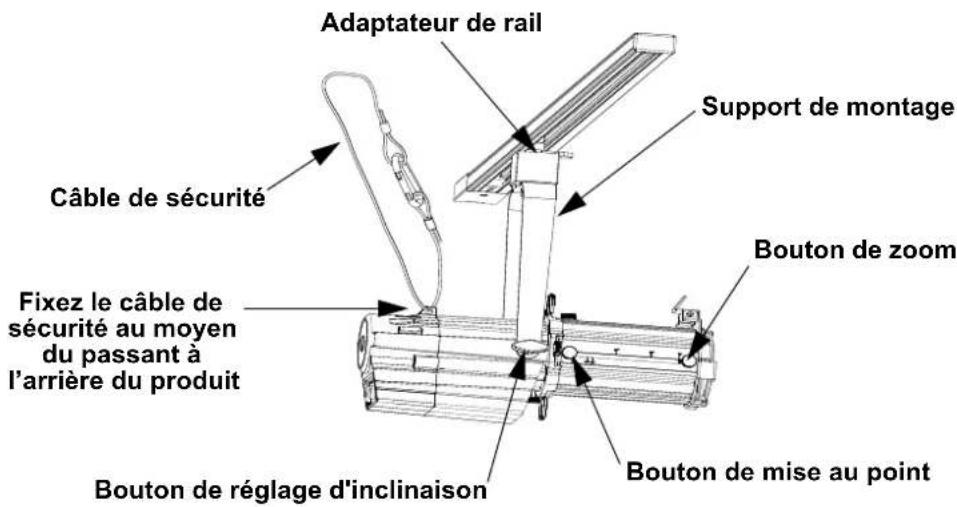

Version 120 V

Adaptateur de rail Support de montage Câble de sécurité Fixez le câble de sécurité au moyen du passant à l'arrière du produit Bouton de réglage d'inclinaison Bouton de mise au point Bouton de zoom

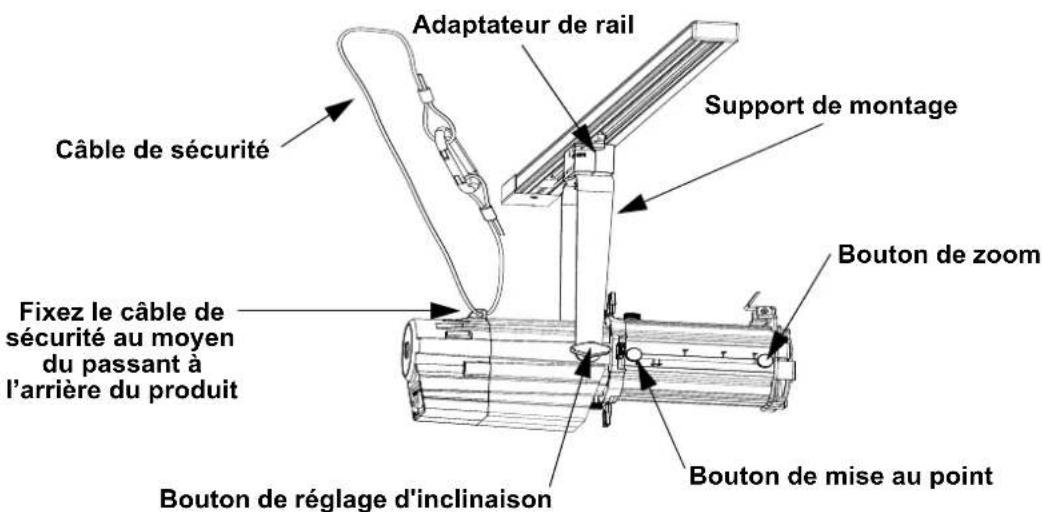

Version 230 V

Adaptateur de rail Câble de sécurité Support de montage Fixez le câble de sécurité au moyen du passant à l'arrière du produit Bouton de zoom Bouton de mise au point Bouton de réglage d'inclinaison

Spécifications techniques

Dimensions et poids

Longueur Largeur Hauteur Poids

376,5 mm (14,82 po) 129 mm (5,09 po) 131,6 mm (5,18 po) 1,6 kg (3,4 lb)

Remarque: Les dimensions en pouces sont arrondies.

Alimentation

Type d'alimentation Plage Sélection de tension

Fixe

120 VCA, 50/60 Hzou 230 VCA, 50 Hz

Fixe

Paramètre 120 V, 60 Hz 230 V, 50 Hz

Consommation 36 W 39 W
Courant	0,224 A	0,17 A

E/S alimentation États-Unis/Mondial Royaume-Uni/Europe

Cordon d'alimentation fixe

Type de rail H Type de rail H

Source lumineuse

Type	Couleur	Quantité	Alimentation	Courant	Durée de vie
LED	Blanc chaud	1	40 W	600 mA	50 000 heures

Données photométriques

Température de couleur	Angle de faisceau	Éclairement (28°)	Éclairement (64°)
3 255 K(au maximum)	19° à 36°	764 lux @ 5 m	341 lux @ 5 m

Thermique

Température externe maximum	Système de refroidissement
45 °C (113 °F)	Convection assistée par ventilateur

Commande

Description de l'Appareil	Nom de l'Appareil	Code de l'Article	Code UPC
Ovation ETD-40WW (120 V)	OVATIONETD40WW	01121565	781462219130
Ovation ETD-40WW (230 V)	220OVATIONETD40WW	01121566	781462219147
