Type de produit	Projecteur mobile (moving head spot) IP65
Marque	Chauvet
Modèle	Intimidator Spot 360X IP
Alimentation	100-240 V CA, 50/60 Hz (auto-sélection)
Consommation électrique	Jusqu'à 5 appareils à 120 V, 9 à 230 V (max)
Fusible	Type et calibre identiques à remplacer
Angles de mouvement	Pan : 540°/360°/180° ; Tilt : 270°/180°/90° (sélectionnable)
Sources lumineuses	LED (non spécifié) avec roue chromatique, gobos, prisme
Modes de contrôle	DMX (8 ou 14 canaux), Maître/Esclave, Auto, Sound-Active, RF (télécommande RFC/RFC-XL)
Connectivité	DMX in/out, port USB-C pour mise à jour firmware
Indice de protection	IP65 (utilisation temporaire en extérieur)
Température ambiante max	40 °C (104 °F)
Montage	Support de suspension inclus, câble de sécurité obligatoire, pieds pour montage au sol
Poids approximatif	Environ 20 kg (estimation)
Dimensions approximatives	40 x 30 x 50 cm (estimation)
Fonctions spéciales	Gobos rotatifs, prisme 3/5 facettes, focus motorisé, macros mouvement, blackout sur mouvement
Nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Garantie	Garantie limitée (voir conditions sur le site Chauvet)
Contenu de la boîte	Projecteur, câble d'alimentation, support de suspension, guide rapide
Pays de mise en garantie	États-Unis, Royaume-Uni, Irlande, Benelux, France, Allemagne, Mexique

FOIRE AUX QUESTIONS - Intimidator Spot 360X IP Chauvet

Comment connecter le projecteur en mode DMX ?

Utilisez un câble DMX pour relier le connecteur DMX In du projecteur à la sortie de votre contrôleur DMX. Réglez l'adresse de départ dans le menu Address (001-512). Assurez-vous que les câbles sont terminés par une résistance de 120 ohms sur le dernier appareil.

Quelle est la procédure pour remplacer le fusible ?

Débranchez l'appareil. Avec un tournevis plat, dévissez le porte-fusible et retirez-le. Remplacez le fusible fondu par un fusible de même type et calibre. Réinsérez le porte-fusible et rebranchez.

Puis-je utiliser ce projecteur en extérieur sous la pluie ?

Oui, temporairement, car il est classé IP65. Évitez toute exposition à des conditions agressives ou corrosives. Ne l'immergez pas.

Comment configurer le mode Maître/Esclave ?

Connectez les projecteurs en chaîne via DMX. Sur le maître, réglez le mode sur Auto ou Sound. Sur les esclaves, réglez Slave (1-4). Le maître pilotera les esclaves.

La télécommande RFC ne fonctionne pas, que faire ?

Associez la télécommande au projecteur : dans le menu RF, sélectionnez Bind et suivez les instructions. Choisissez le groupe RF (1-4) correspondant sur la télécommande et le projecteur.

Comment nettoyer le projecteur ?

Débranchez-le. Utilisez un chiffon doux et sec pour les surfaces externes. N'utilisez pas de produits liquides ou abrasifs. Les lentilles peuvent être nettoyées avec un produit spécial optique.

Quels sont les modes DMX disponibles ?

Deux modes : 8 canaux (pan, tilt, couleur, gobo, prisme, focus, dimmer, stroboscope) et 14 canaux (ajoute des réglages fins et macros). Sélectionnez dans le menu Run Mode.

Pourquoi le projecteur ne répond-il pas après une perte de signal DMX ?

Le comportement par défaut est configurable dans Setup > DMX Loss. Choisissez Hold (conserve dernier état), Black (s'éteint), Auto ou Sound.

Comment installer le projecteur en hauteur en toute sécurité ?

Fixez le support de suspension à une structure solide. Utilisez toujours un câble de sécurité (ex: Chauvet CH-05) attaché au projecteur. Laissez au moins 50 cm de dégagement autour pour la ventilation.

Que faire si l'écran affiche une température élevée ?

Vérifiez que les fentes de ventilation ne sont pas obstruées. La température ambiante ne doit pas dépasser 40 °C. Si le problème persiste, arrêtez l'appareil et contactez le support Chauvet.

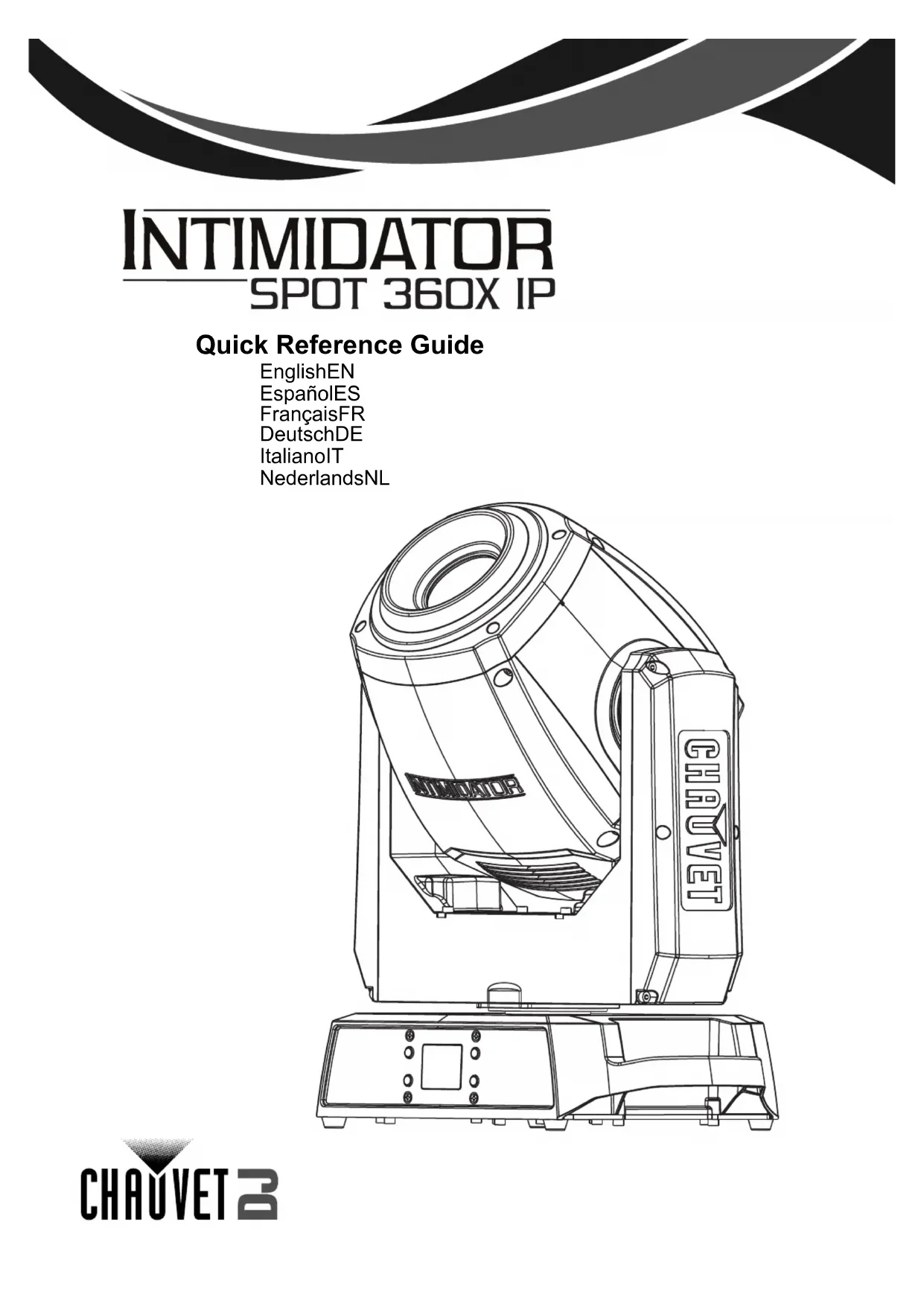

MODE D'EMPLOI Intimidator Spot 360X IP Chauvet

À propos de ce guide

Le Intimidator Spot 360X IP Guide de référence rapide (GRR) contient des informations essentielles sur le produit telles que le montage, les options de menu et les valeurs DMX. Pour de plus amples informations, téléchargez le Manuel d'utilisation sur le site web www.chauvetdj.com.

Avertissement

Les informations et spécifications contenues dans ce GRR sont sujettes à modification sans préavis.

GARANTIE LIMITÉE

POUR L'ENREGISTREMENT DE LA GARANTIE ET DE TOUS LES TERMES ET CONDITIONS, VEUILLEZ CONSULTER NOTRE SITE WEB.

Pour les clients aux États-Unis et au Mexique : www.chauvetlighting.com/warranty-registration.

Pour les clients au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France et en Allemagne : www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que ce produit ne comporte aucun défaut de matériaux ou de fabrication dans des conditions normales d'utilisation, pour la période spécifiée et sous réserve des exceptions et limitations énoncées dans la garantie limitée complète sur notre site web. Cette garantie concerne uniquement à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits en vertu de cette garantie, vous devez fournir une preuve d'achat sous forme de ticket de caisse original d'un revendeur agréé indiquant le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également avoir d'autres droits qui varient d'un état à l'autre et d'un pays à l'autre. Cette garantie est valable uniquement aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour les conditions de garantie dans d'autres pays, veuillez consulter votre distributeur local.

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien.

• Branchez UNIQUEMENT ce produit à un circuit relié à la terre et protégé.
• DÉBRANCHEZ avant de nettoyer ou de remplacer le fusible.
• NE regardez PAS la source lumineuse lorsque le produit est allumé.
• Assurez-vous que le câble d'alimentation électrique n'est pas pincé ou endommagé.
• Ne débranchez jamais ce produit de l'alimentation en tirant sur le cordon.
• Lors du montage de ce produit au-dessus de la tête, utilisez TOUJOURS un câble de sécurité.
• NE laissez PAS de matériaux inflammables à proximité du produit lorsqu'il fonctionne.
• NE touchez PAS le boîtier du produit lorsqu'il est allumé, car il sera chaud.
• La tension de la prise à laquelle vous connectez ce produit doit se situer dans la plage indiquée sur l'étiquette ou au dos du produit.
• Cet appareil peut être utilisé en intérieur ou en extérieur de manière temporaire (IP65). Ne pas exposer à des conditions environnementales agressives ou excessivement corrosives (aussi bien en intérieur qu'en extérieur), ce qui inclut mais sans s'y limiter les températures extrêmes, l'humidité, les conditions atmosphériques (y inclut la salinité ou la pression), l'irradiation (UV, infrarouge ou nucléaire), les chocs et les conditions qui sortent de cadre de la classe IP (IP rating) de l'appareil.
• Montez toujours ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Assurez-vous qu'aucune fente de ventilation du boîtier de l'appareil n'est obstruée.
• Ne branchez jamais ce produit à un variateur ou à un rhéostat.
• Remplacez le fusible par un fusible de même type et de même calibre.
• Ne portez jamais le produit par le câble d'alimentation électrique. Utilisez uniquement le support de suspension ou la poignée pour transporter ce produit.
• La température ambiante maximale est de 104 °F (40 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.
• En cas de problème de fonctionnement grave, arrêtez immédiatement de l'utiliser.
  • N'ouvrez PAS ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou débranchez-le pendant les périodes d'inutilisation.

Contact

Pour les pays autres que les États-Unis, le Royaume-Uni, l'Irlande, le Benelux, la France, l'Allemagne ou le Mexique, contactez votre distributeur pour demander une assistance ou retourner un produit. Se référer à la section Contact Us à la fin de ce GRR pour les informations de contact.

Contenu de la boîte

- Intimidator Spot 360X IP

• Câble d'alimentation électrique

• Support de suspension
- Guide de référence rapide

Pour commencer

Déballez votre Intimidator Spot 360X IP et assurez-vous d'avoir reçu toutes les pièces en bon état. Si la boîte ou le contenu semblent endommagés, informez-en immédiatement le transporteur, et non Chauvet.

Alimentation CA

Ce produit dispose d'une alimentation électrique à sélection automatique qui fonctionne avec une plage de tension d'entrée de 100 à 240 VCA, 50/60 Hz.

Pour évincer toute usure et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.

Raccordement

Il est possible de raccorder jusqu'à 5 Intimidator Spot 360X IP à 120 V ou 9 à 230 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.

Remplacement de fusible

1. Débranchez le produit de la prise de courant.
2. À l'aide d'un tournevis à tête plate, dévissez le porte-fusible et tirez-le tout droit.
3. Retirez le fusible fondu du support et remplacez-le par un fusible du même type et du même calibre.
4. Réinsérez le porte-fusible et rebranchez l'alimentation.

Montage

Avant de monter ce produit, lisez la section Consignes de sécurité.

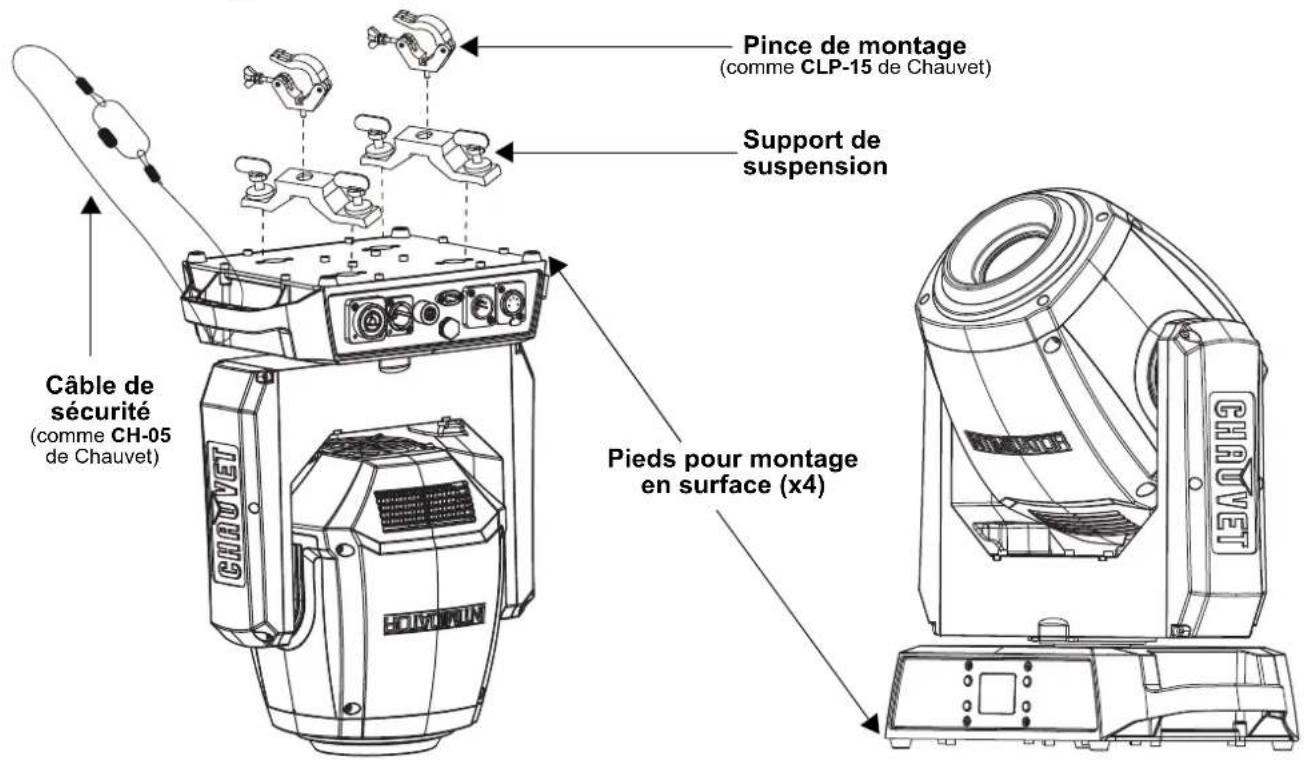

Schéma de montage

Pince de montage (comme CLP-15 de Chauvet) Support de suspension Câble de sécurité (comme CH-05 de Chauvet) Pieds pour montage en surface (x4)

Panneau de commande Description

Bouton Fonction
	Pour quitter le menu ou la fonction en cours
	Pour remonter dans la liste du menu et augmenter la valeur numérique dans une fonction
	Pour descendre dans la liste du menu et baisser la valeur numérique dans une fonction
	Pour activer le menu actuellement affiché ou définir la valeur actuellement sélectionnée dans la fonction sélectionnée

Menu Carte

Se référer à la Intimidator Spot 360X IPpage du produit sur le site web www.chauvetdj.com pour la dernière carte de menu.

Niveau principal	Niveaux de programmation Description
Address 001-512 Définit l'adresse de départ DMX
Run Mode	DMX	14CH		Sélectionne le mode DMX
		8CH
	Slave Slave1-4 Sélectionne le mode Esclave 1, 2, 3 ou 4
	Auto Sélectionne le mode Auto
	Sound Sélectionne le mode Sound-Active
	RF	RF 1-4		Configure le produit pour qu'il fonctionne avec la télécommande RFC-XL du groupe 1, 2, 3 ou 4 (La télécommande doit d'abord être associée au produit)
		RFP Configure le produit pour qu'il fonctionne avec le signal RF public
	Manual	Pan	Commande manuelle tilt	Commande manuelle du pan
		Tilt Co
		Color Commande		manuelle chromatique
		Gobo Commande		manuelle du gobo rotatif
		Gobo Rotate	000-255	Commande manuelle de rotation du gobo
		Prism Commande		manuelle de prisme
		Focus Commande		manuelle du focus
		Dimmer Commande		manuelle du variateur
		Shutter		Commande manuelle de l'obturateur
Setup	Pan Reverse		OFF	Fonctionnement normal pan
			ON	Fonctionnement inversé pan
	Tilt Reverse		OFF	Fonctionnement normal tilt
			ON	Fonctionnement inversé tilt
	Screen Reverse		OFF	Écran normal
			ON	Écran inversé
	Pan Angle		540	Sélectionne la plage d'angle pan 540°
			360	Sélectionne la plage d'angle pan 360°
			180	Sélectionne la plage d'angle pan 180°
	Tilt Angle		270	Sélectionne la plage d'angle tilt 270°
			180	Sélectionne la plage d'angle tilt 180°
			90	Sélectionne la plage d'angle tilt 90°
	Totem Mode		OFF	Ne limite pas le mouvement pan et tilt
			UP	Limite le mouvement pan et tilt pour le montage en hauteur
			DOWN	Limite le mouvement pan et tilt pour le montage en surface/au sol
	Sensitivity		001-100	Règle la sensibilité sonore
	DMX Loss		Hold	Garde le dernier réglage lorsque le signal est perdu
			Black	Noircit le produit lorsque le signal est perdu
			Auto	Règle l'appareil en mode Auto lorsque le signal est perdu
			Sound	Règle l'unité en mode Sound lorsque le signal est perdu
	USB Update		Yes	Active/désactive la mise à jour logicielle via port USB-C
			No
	RF		Bind	Affiche les instructions pour associer la télécommande au produit
	Reset			Réinitialise le produit
	Factory Set Charge par défaut les paramètres d'usine
Sys Info	Ver:		V_	Affiche la version du micrologiciel
	Running Mode		----	Affiche le mode d'exécution actuel
	DMX Address		---	Affiche l'adresse actuelle du DMX
	Temperature		---	Affiche la température actuelle du produit

Liaison DMX

Le Intimidator Spot 360X IP peut fonctionner avec le contrôleur DMX. Les instructions de connexion et de configuration de ce produit pour le fonctionnement DMX se trouvent dans le manuel d'utilisation. Si vous ne connaissez pas DMX, vous pouvez télécharger DMX Primer sur le site web www.chauvetdj.com.

Adresse de départ

Pour garantir un accès complet à tous les canaux disponibles dans chaque mode DMX, l'adresse DMX recommandée la plus élevée est 499.

Connexion Maître/Esclave

Le Intimidator Spot 360X IP utilise la connexion de données DMX pour son mode maître/esclave. Les informations sur la configuration du Intimidator Spot 360X IP pour le fonctionnement Maître/Esclave se trouvent dans le Manuel d'utilisation, disponible sur le site web de Chauvet.

Télécommande

Le Intimidator Spot 360X IP peut être commandé à l'aide des télécommandes CHAUVET RFC ou RFC-XL. Pour plus d'informations sur la télécommande, téléchargez les instructions du Intimidator Spot 360X IPmanuel d'utilisation sur le site web www.chauvetdj.com.

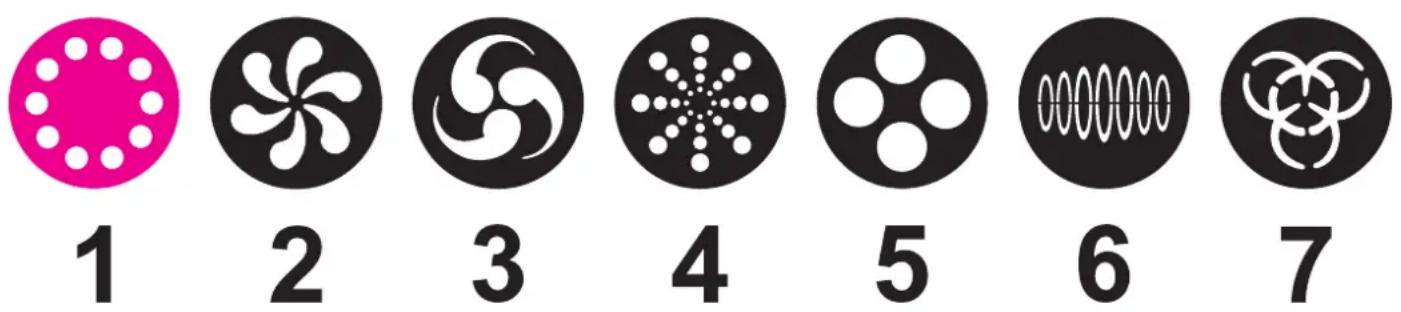

Gobos

Valeurs DMX

8Ch	14Ch	Fonction	Valeur	Paramètre/pourcentage
1 1	Pan 000		255 0-540°
-	2	P a n f	i 255nRéglageofin du pan 0
2 3	Tilt 000		255 0-270°
-4	Tilt fin	000	255 Réglage fin du tilt.
-5	Vitesse pan/tilt	000	255 Vitesse pan/tilt, rapide à lent
3 6	Roue chromatique		000 006 Blanc
			007 013 Rouge
			014 020 Orange
			021 027 Jaune
			028 034 Vert
			035 041 Bleu
			042 048 CTO
			049 055 Cyan
			056 062 Magenta
			063 064 Blanc
			065 189 Indexation de couleur
			190 221	Arc-en-ciel de cycle de couleur, rapide à lent
			222 223 Arrêt
			224 255	Arc-en-ciel à cycle de couleurs inversé, lent à rapide
4 7	Roue de gobo (voirGobos ____)		000 007 Ouvert
			008 015 Gobo 1
			016 023 Gobo 2
			024 031 Gobo 3
			032 039 Gobo 4
			040 047 Gobo 5
			048 055 Gobo 6
			056 063 Gobo 7
			064 071	Gobo 7 shake, lent à rapide
			072 079	Gobo 6 shake, lent à rapide
			080 087	Gobo 5 shake, lent à rapide
			088 095	Gobo 4 shake, lent à rapide
			096 103	Gobo 3 shake, lent à rapide
			104 111	Gobo 2 shake, lent à rapide
			112 119	Gobo 1 shake, lent à rapide
			120 127 Ouvert
			128 189 Effet de cycle, lent à rapide
			190 193 Arrêt
			194 255 Effet de cycle inversé, lent à rapide
5 8	Rotation de gobo		000 063 Indexation de gobo
			064 145 Rotation de gobo, lent à rapide
			146 149 Arrêt
			150 231 Rotation de gobo inversée, lent à rapide
			232 255 Rebond de gobo, court à long
6	9	P r i s	000 003 Aucune fonction
			004 006 Prisme à 3 facettes
			007 065 Rotation du prisme, lent à rapide
			066 123 Rotation inversée du prisme, lent à rapide
			124 127 Prisme à 3 facettes
			128 131Aucune fonction
			132 134 Prisme à 5 facettes
			135 193 Rotation du prisme, lent à rapide
			194 251 Rotation inversée du prisme, lent à rapide
			252 255 Prisme à 5 facettes

FR

8Ch	14Ch	Fonction	Valeur	Paramètre/pourcentage
7 10	Focus 000		255 Focus
- 11	Variateur 000		255 0-100 %
8 12	Stroboscope		000 003 Off
			004 007 On
			008 076 Stroboscope, lent à rapide
			077 145 Stroboscope/impulsion, lent à rapide
			146 215 Stroboscope/aléatoire, lent à rapide
			216 255 On
-	1	3 F o n	000 007 Aucune fonction
			008 015 Noircissement sur mouvement pan/tilt
			016 023	Noircissement sur mouvement de la roue chromatique
			024 031	Noircissement sur mouvement de la roue de gobo
			032 039	Noircissement sur mouvement de la roue pan/tilt/chromatique
			040 047	Noircissement sur mouvement de la roue pan/tilt/gobo
			048 055	Noircissement sur mouvement de la roue/gobo pan/tilt/chromatique
			056 095 Aucune fonction
			096 103 Réinitialisation pan
			104 111 Réinitialisation tilt
			112 119	Réinitialisation de la roue chromatique
			120 127	Réinitialisation de la roue de gobo
			128 135 Aucune fonction
			136 143 Réinitialisation du prisme
			144 151 Réinitialisation du focus
			152 159 Tout réinitialisé
			160 255 Aucune fonction
- 14	Macros mouvement		000 007 Aucune fonction
			008 023 Macro mouvement 1
			024 039 Macro mouvement 2
			040 055 Macro mouvement 3
			056 071 Macro mouvement 4
			072 087 Macro mouvement 5
			088 103 Macro mouvement 6
			104 119 Macro mouvement 7
			120 135 Macro mouvement 8
			136 151 Macro mouvement Sound-active 1
			152 167 Macro mouvement Sound-active 2
			168 183 Macro mouvement Sound-active 3
			184 199 Macro mouvement Sound-active 4
			200 215 Macro mouvement Sound-active 5
			216 231 Macro mouvement Sound-active 6
			232 247 Macro mouvement Sound-active 7
			248 255 Macro mouvement Sound-active 8
