Intimidator Spot 360X IP - Calefacción Chauvet - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Intimidator Spot 360X IP Chauvet

La guía de referencia rápida (QRG) de Intimidator Spot 360X IP contiene información básica sobre el producto, como el montaje, las opciones de menú y los valores DMX. Descargue el manual de usuario en www.chauvetdj.com para obtener más detalles.

Descargo de responsabilidad

La información y las especificaciones contenidas en esta QRG están sujetas a cambios sin previo aviso.

GARANTÍA LIMITADA

PARA EL REGISTRO DE LA GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para los clientes de EE.UU. y México: www.chauvetlighting.com/warranty-registration.

Para los clientes del Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto está libre de defectos de material y mano de obra bajo un uso normal, durante el periodo especificado, y sujeto a las exclusiones y limitaciones establecidas en la garantía limitada completa en nuestro sitio web. Esta garantía se extiende únicamente al comprador original del producto y no es transferible. Para ejercer los derechos de esta garantía, debe proporcionar una prueba de compra en forma de recibo de venta original de un distribuidor autorizado que muestre el nombre del producto y la fecha de compra. NO HAY OTRAS GARANTÍAS EXPRESAS O IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. También puede tener otros derechos que varían de una región a otra y de un país a otro. Esta garantía solo es válida en EE.UU., Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer las condiciones de la garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre la instalación, el uso y el mantenimiento.

• Conecte este producto ÚNICAMENTE a un circuito con conexión a tierra y protegido.
• DESCONECTE de la corriente antes de limpiar o sustituir el fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no esté retorcido o dañado.
• Nunca desconecte este producto de la corriente tirando del cable.
• Cuando monte este producto por encima de la cabeza, utilice SIEMPRE un cable de seguridad.
• NO permita que haya materiales inflamables cerca del producto cuando esté en funcionamiento.

• NO toque la carcasa del producto cuando esté encendido porque estará caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores o para uso temporal en exteriores (IP65). No lo exponga a condiciones ambientales rigurosas o excesivamente corrosivas (tanto en interiores como en exteriores), lo que incluye, sin limitarse a ello, temperaturas extremas, humedad, condiciones atmosféricas adversas (incluyendo salinidad o presión), radiación (UV, infrarrojo o nuclear), descargas o condiciones que superen el grado de protección IP.
• NO sumerja este producto. Este producto puede estar expuesto a la lluvia y la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE.UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de esta QRG para obtener la información de contacto.

Qué se incluye

• Intimidator Spot 360X IP

• Cable de alimentación

• Soporte para colgar

• Guía de referencia rápida

Para empezar

Desembale su Intimidator Spot 360X IP y asegúrese de que ha recibido todas las piezas en buen estado. Si la caja o el contenido parecen estar dañados, notifique al transportista inmediatamente, no a Chauvet.

Alimentación de CA

Este producto tiene una fuente de alimentación de rango automático que funciona con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Para eliminar el desgaste y mejorar su vida útil, durante los periodos en que no lo utilice, desconecte completamente el producto de la corriente mediante un disyuntor o desenchufándolo.

Enlace de energía

Es posible enlazar con alimentación eléctrica hasta 5 productos Intimidator Spot 360X IP a 120 V o 9 productos a 230 V. Nunca exceda este número. Los cables de alimentación pueden adquirirse por separado.

Sustitución de fusibles

1. Desconecte el producto de la corriente.
2. Con un destornillador de punta plana, desenrosque el portafusibles y sáquelo.
3. Retire el fusible quemado del soporte y sustitúyalo por otro del mismo tipo y capacidad nominal.
4. Vuelva a colocar el portafusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

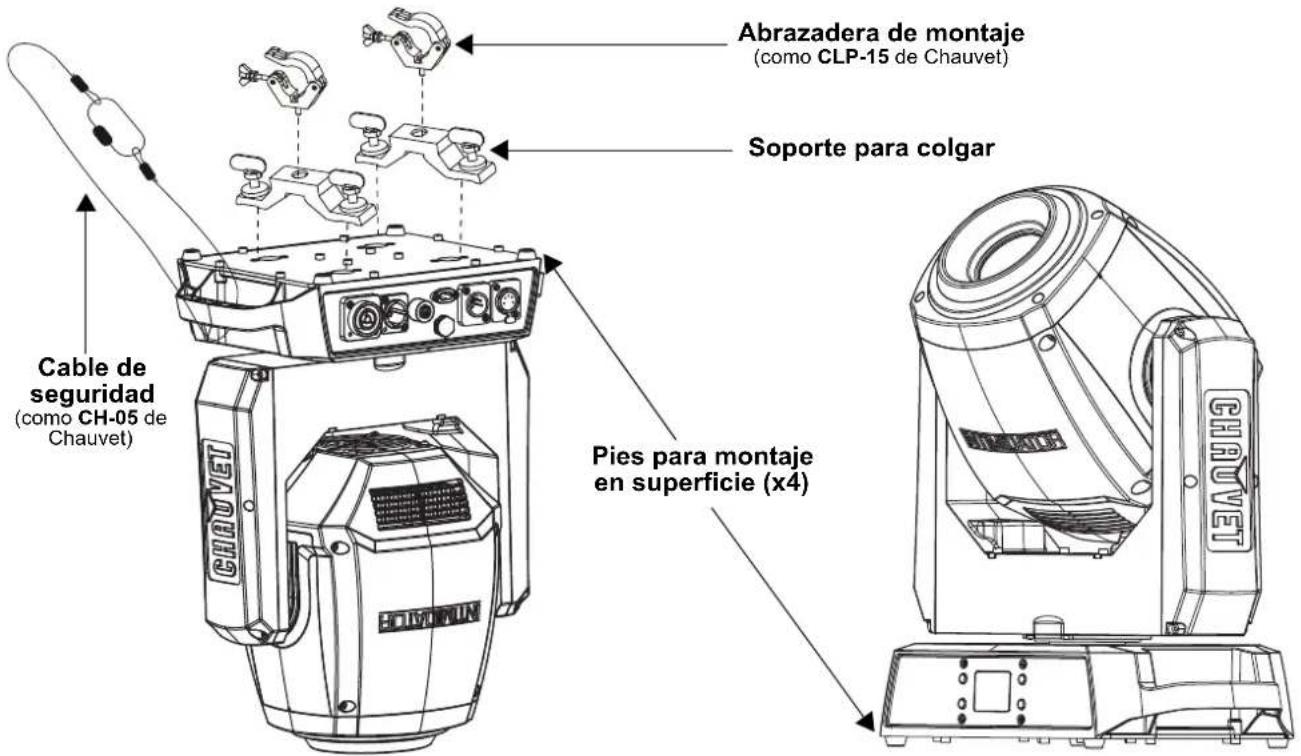

Diagrama de montaje

Cable de seguridad (como CH-05 de Chauvet) Abrazadera de montaje (como CLP-15 de Chauvet) Soporte para colgar Pies para montaje en superficie (x4)

Descripción del panel de control

Botón Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menús e incrementa el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menús y disminuye el valor numérico cuando está en una función
	Activa el menú que se muestra en ese momento o establece el valor seleccionado en ese momento en la función seleccionada

Mapa de menús

Consulte la página del producto Intimidator Spot 360X IP en www.chauvetdj.com para conocer el mapa de menús más reciente.

Nivel principal	Niveles de programación Descripción
Address 001-512 Establece la dirección de inicio DMX
Run Mode	DMX	14CH		Selecciona el modo DMX
		8CH
	Slave Slave1-4 Selecciona el modo secundario 1, 2, 3 o 4
	Auto Selecciona el modo automatizado
	Sound Selecciona el modo de sonido activo
	RF	RF 1-4		Ajusta el producto para que funcione con el control remoto RFC-XL en el grupo 1, 2, 3 o 4 (El control remoto por RF debe vincularse primero al producto)
		RFP Ajusta el producto para que funcione con la señal de RF pública
	Manual	Pan	Control manual del paneo
		Tilt Control manual de control manual de color	inclinación
		Color Control manual de color	el color
		Gobo Control manual de gobo giratorio	el gobo giratorio
		Gobo Rotate Control manual de la rotación de los gobos	al de la rotación de los gobos
		Prism Control manual de el prisma	el prisma
		Focus Control de enfoque manual
		Dimmer	Control manual del atenuador
		Shutter	Control manual del obturador
Setup	Pan Reverse		OFF	Funcionamiento normal de paneo
			ON	Funcionamiento de paneo revertido
	Tilt Reverse		OFF	Funcionamiento normal de inclinación
			ON	Funcionamiento de inclinación revertida
	Screen Reverse		OFF	Visualización normal
			ON	Visualización inversa
	Pan Angle		540	Selecciona un rango de ángulo de paneo de 540°
			360	Selecciona un rango de ángulo de paneo de 360°
			180	Selecciona un rango de ángulo de paneo de 180°
	Tilt Angle		270	Selecciona un rango de ángulo de inclinación de 270°
			180	Selecciona un rango de ángulo de inclinación de 180°
			90	Selecciona un rango de ángulo de inclinación de 90°
	Totem Mode		OFF	No restringe el movimiento de paneo e inclinación
			UP	Restringe el movimiento de paneo e inclinación para el montaje en altura
			DOWN	Restringe el movimiento de paneo e inclinación para el montaje en superficie/suelo
	Sensitivity		001-100	Establece la sensibilidad del sonido
	DMX Loss		Hold	Mantiene el último ajuste cuando se pierde la señal
			Black	El producto oscurece las luces cuando se pierde la señal
			Auto	Pone la unidad en modo automatizado cuando se pierde la señal
			Sound	Pone la unidad en modo de sonido cuando se pierde la señal
	USB Update		Yes	Activa/desactiva la actualización del software mediante USB-C
			No
	RF Bind			Muestra las instrucciones sobre cómo vincular el control remoto por RF al producto
	Reset			Restablece el producto
	Factory Set			Carga los valores predeterminados de fábrica
Sys Info	Ver:		V_	Muestra la versión del firmware
	Running Mode		----	Muestra el modo de funcionamiento actual
	DMX Address		____	Muestra la dirección DMX actual
	Temperature		____	Muestra la temperatura actual del producto

Enlace DMX

El Intimidator Spot 360X IP puede funcionar con un controlador DMX. Las instrucciones para conectar y configurar este producto para el funcionamiento con DMX se encuentran en el manual del usuario. Si no está familiarizado con DMX, descargue la documentación sobre DMX de www.chauvetdj.com.

Dirección inicial

Para garantizar el acceso completo a todos los canales disponibles en cada modo DMX, la dirección DMX más alta recomendada es 499.

Conexión principal/secundaria

El Intimidator Spot 360X IP utiliza la conexión de datos DMX para su modo principal/secundario. La información sobre la configuración del Intimidator Spot 360X IP para el funcionamiento principal/secundario se encuentra en el manual del usuario, que está disponible en el sitio web de Chauvet.

Control remoto por RF

El Intimidator Spot 360X IP se puede manejar con los controles remotos CHAUVET RFC o RFC-XL. Para obtener más información sobre el control remoto por RF, descargue las instrucciones del manual del usuario de Intimidator Spot 360X IP en www.chauvetdj.com.

Gobos

Valores de DMX

8Ch 14Ch Función Valor Porcentaje/Ajuste
1 1	Paneo 000		⇔ 255 0-540°
- 2	Paneo fino 000		⇔ 255 Control preciso del paneo
2 3	Inclinación 000		⇔ 255 0-270°
- 4	Inclinación fina 000		⇔ 255 Control preciso de la inclinación
-	5	Velocidad de paneo/inclinación	000 ⇔ 255	Velocidad de paneo/inclinación, de rápida a lenta
3 6	Rueda de colores		000 ⇔ 006 Blanco
			007 ⇔ 013 Rojo
			014 ⇔ 020 Naranja
			021 ⇔ 027 Amarillo
			028 ⇔ 034 Verde
			035 ⇔ 041 Azul
			042 ⇔ 048 CTO
			049 ⇔ 055 Cian
			056 ⇔ 062 Magenta
			063 ⇔ 064 Blanco
			065 ⇔ 189 Indexación de colores
			190 ⇔ 221	Arcoiris de colores, de rápido a lento
			222 ⇔ 223 Detener
			224 ⇔ 255	Arcoiris de color inverso, de lento a rápido
4	7	Rueda de gobos (véase Gobos)	000 ⇔ 007 Abierto
			008 ⇔ 015 Gobo 1
			016 ⇔ 023 Gobo 2
			024 ⇔ 031 Gobo 3
			032 ⇔ 039 Gobo 4
			040 ⇔ 047 Gobo 5
			048 ⇔ 055 Gobo 6
			056 ⇔ 063 Gobo 7
			064 ⇔ 071 Agitación del gobo 7, de lenta a rápida
			072 ⇔ 079 Agitación del gobo 6, de lenta a rápida
			080 ⇔ 087 Agitación del gobo 5, de lenta a rápida
			088 ⇔ 095 Agitación del gobo 4, de lenta a rápida
			096 ⇔ 103 Agitación del gobo 3, de lenta a rápida
			104 ⇔ 111 Agitación del gobo 2, de lenta a rápida
			112 ⇔ 119 Agitación del gobo 1, de lenta a rápida
			120 ⇔ 127 Abierto
			128 ⇔ 189 Efecto de ciclo, de lento a rápido
			190 ⇔ 193 Detener
			194 ⇔ 255	Efecto de ciclo inverso, de lento a rápido
5 8	Rotación de gobos		000 ⇔ 063 Indexación de los gobos
			064 ⇔ 145 Rotación de los gobos, de lenta a rápida
			146 ⇔ 149 Detener
			150 ⇔ 231	Rotación inversa de los gobos, de lenta a rápida
			232 ⇔ 255 Rebote de los gobos, de corto a largo
6	9	Prisma	000 ⇔ 003 Sin función
			004 ⇔ 006 Prisma de 3 caras
			007 ⇔ 065 Rotación del prisma, de lenta a rápida
			066 ⇔ 123	Rotación inversa del prisma, de lenta a rápida
			124 ⇔ 127 Prisma de 3 caras
			128 ⇔ 131 Sin función
			132 ⇔ 134 Prisma de 5 caras
			135 ⇔ 193 Rotación del prisma, de lenta a rápida
			194 ⇔ 251	Rotación inversa del prisma, de lenta a rápida
			252 ⇔ 255 Prisma de 5 caras
7 10 Enfoque 000			⇔ 255 Enfoque
- 11 Atenuador 000			⇔ 255 0-100%
8 12 Estroboscopio			000 ⇔ 003 Desactivado
			004 ⇔ 007 Activado
			008 ⇔ 076 Estroboscopio, de lento a rápido
			077 ⇔ 145 Estroboscopio de impulsos, de lento a rápido
			146 ⇔ 215 Estroboscopio aleatorio, de lento a rápido
			216 ⇔ 255 Activado
-	1	3 F u n	000 ⇔ 007 Sin función
			008 ⇔ 015	Oscurecer luces con el movimiento de paneo/inclinación
			016 ⇔ 023	Oscurecer luces con el movimiento de la rueda de colores
			024 ⇔ 031	Oscurecer luces con el movimiento de la rueda de gobos
			032 ⇔ 039	Oscurecer luces con el movimiento de la rueda de paneo/inclinación/color
			040 ⇔ 047	Oscurecer luces con el movimiento de la rueda de paneo/inclinación/gobos
			048 ⇔ 055	Oscurecer luces con el movimiento de la rueda de paneo/inclinación/rueda de colores/gobos
			056 ⇔ 095 Sin función
			096 ⇔ 103 Restablecer el paneo
			104 ⇔ 111 Restablecer la inclinación
			112 ⇔ 119	Restablecer la rueda de colores
			120 ⇔ 127 Restablecer las ruedas de gobos
			128 ⇔ 135 Sin función
			136 ⇔ 143 Restablecer el prisma
			144 ⇔ 151 Restablecer el enfoque
			152 ⇔ 159 Restablecer todo
			160 ⇔ 255 Sin función
-	14	Macros de movimiento	000 ⇔ 007 Sin función
			008 ⇔ 023 Macro de movimiento 1
			024 ⇔ 039 Macro de movimiento 2
			040 ⇔ 055 Macro de movimiento 3
			056 ⇔ 071 Macro de movimiento 4
			072 ⇔ 087 Macro de movimiento 5
			088 ⇔ 103 Macro de movimiento 6
			104 ⇔ 119 Macro de movimiento 7
			120 ⇔ 135 Macro de movimiento 8
			136 ⇔ 151 Macro de movimiento con sonido activo 1
			152 ⇔ 167 Macro de movimiento con sonido activo 2
			168 ⇔ 183 Macro de movimiento con sonido activo 3
			184 ⇔ 199 Macro de movimiento con sonido activo 4
			200 ⇔ 215 Macro de movimiento con sonido activo 5
			216 ⇔ 231 Macro de movimiento con sonido activo 6
			232 ⇔ 247 Macro de movimiento con sonido activo 7
			248 ⇔ 255 Macro de movimiento con sonido activo 8
