MANUALE UTENTE Intimidator Spot 360X IP Chauvet

Informazioni sulla Guida

La Guida rapida Intimidator Spot 360X IP contiene informazioni di base sul prodotto, quali montaggio, opzioni di menu e valori DMX. Per maggiori dettagli scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA E PER I TERMINI E LE CONDIZIONI COMPLETI, VISITARE IL NOSTRO SITO WEB.

Per i clienti di Stati Uniti e Messico: www.chauvetlighting.com/warranty-registration.

Per i clienti di Regno Unito, Repubblica d'Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che questo prodotto, in condizioni di utilizzo normale, è privo di difetti di materiale e di manodopera, per il periodo specificato e con le esclusioni e le limitazioni riportati nella garanzia integrale limitata sul proprio sito web. Tale garanzia si applica solo all'acquirente originale del prodotto e non può essere trasferita. Per esercitare i proprio diritti secondo i termini della presente garanzia, è necessario fornire prova d'acquisto sotto forma di ricevuta originale di un distributore autorizzato che riporti il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, nel Regno Unito, nella Repubblica d'Irlanda, in Belgio, nei Paesi Bassi, in Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi, si prega di consultare il distributore locale.

Note di sicurezza

Queste note di sicurezza contengono informazioni importanti sul montaggio, l'uso e la manutenzione.

- Collegare questo prodotto SOLTANTO a un circuito dotato di messa a terra e protetto.

• SCOLLEGARE l'alimentazione prima di effettuare la pulizia o sostituire il fusibile.

- NON guardare la sorgente luminosa quando il prodotto è in funzione.

- Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

- Non scollegare mai il prodotto dall'alimentazione elettrica tirando il cavo.

- Per il montaggio in alto del prodotto utilizzare SEMPRE un cavo di sicurezza.

- NON collocare materiale infiammabile vicino al prodotto mentre è in funzione.

• NON toccare l'alloggiamento del prodotto durante il funzionamento perché potrebbe essere molto caldo.

- La tensione della presa a muro a cui si collega il prodotto deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

- Questa apparecchiatura deve essere utilizzata in interni oppure in esterno ma solo temporaneamente (IP65). Non esporre a condizioni ambientali severe o atmosfera eccessivamente corrosiva (sia in interni che in esterni), incluso, ma non limitato a, temperature, umidità e condizioni atmosferiche estreme (incluse salinità o pressione), radiazioni (UV, infrarossi o nucleari), urti e condizioni che superino quelle previste dalla classificazione IP (Protezione Ingresso).

• Montare sempre questo prodotto in posizione ben ventilata, ad almeno 50 cm (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione sull'alloggiamento dell'unità sia ostruita.

- Non collegare mai questo prodotto a un dimmer o a un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e della stessa classe.

- Non trasportare mai il prodotto per il cavo di alimentazione. Per trasportare il prodotto, utilizzare esclusivamente la staffa per il montaggio sospeso o la maniglia.

- La massima temperatura ambiente ammessa è di 40 °C (104 °F). Non utilizzare il prodotto a temperature superiori.

- In caso di gravi problemi di funzionamento, sospendere immediatamente l'utilizzo.

- NON aprire il prodotto. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile e prolungare la durata del prodotto, in periodi di non utilizzo disconnetterlo completamente dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire un prodotto, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania o Messico, contattare il distributore locale. Per informazioni sui contatti, consultare la sezione Contact Us al termine della presente guida.

Cosa è incluso

- Intimidator Spot 360X IP

• Cavo di alimentazione

- Staffa per montaggio sospeso

- Guida rapida

Per iniziare

Disimballare Intimidator Spot 360X IP e accertarsi di aver ricevuto tutti i componenti integri. Se la scatola o il contenuto appaiono danneggiati, informare immediatamente il trasportatore e non Chauvet.

Alimentazione CA

Questo prodotto è dotato di un alimentatore a commutazione automatica con tensione di ingresso compresa tra 100 e 240 V CA, 50/60 Hz.

Per evitare un consumo inutile e prolungare la durata del prodotto, nei periodi di non utilizzo disconnetterlo completamente dall'alimentazione con l'interruttore o scollegando il cavo.

Collegamento

È possibile collegare fino a 5 unità Intimidator Spot 360X IP a 120 V o 9 unità a 230 V. Non superare mai questo numero. I cavi di collegamento possono essere acquistati separatamente.

Sostituzione fusibile

1. Scollegare il prodotto dall'alimentazione elettrica.
2. Con un cacciavite a testa piatta, svitare il portafusibile ed estrarlo.
3. Rimuovere il fusibile bruciato dall'alloggiamento e sostituirlo con uno dello stesso tipo e della stessa classe.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare il prodotto, leggere le Note di sicurezza.

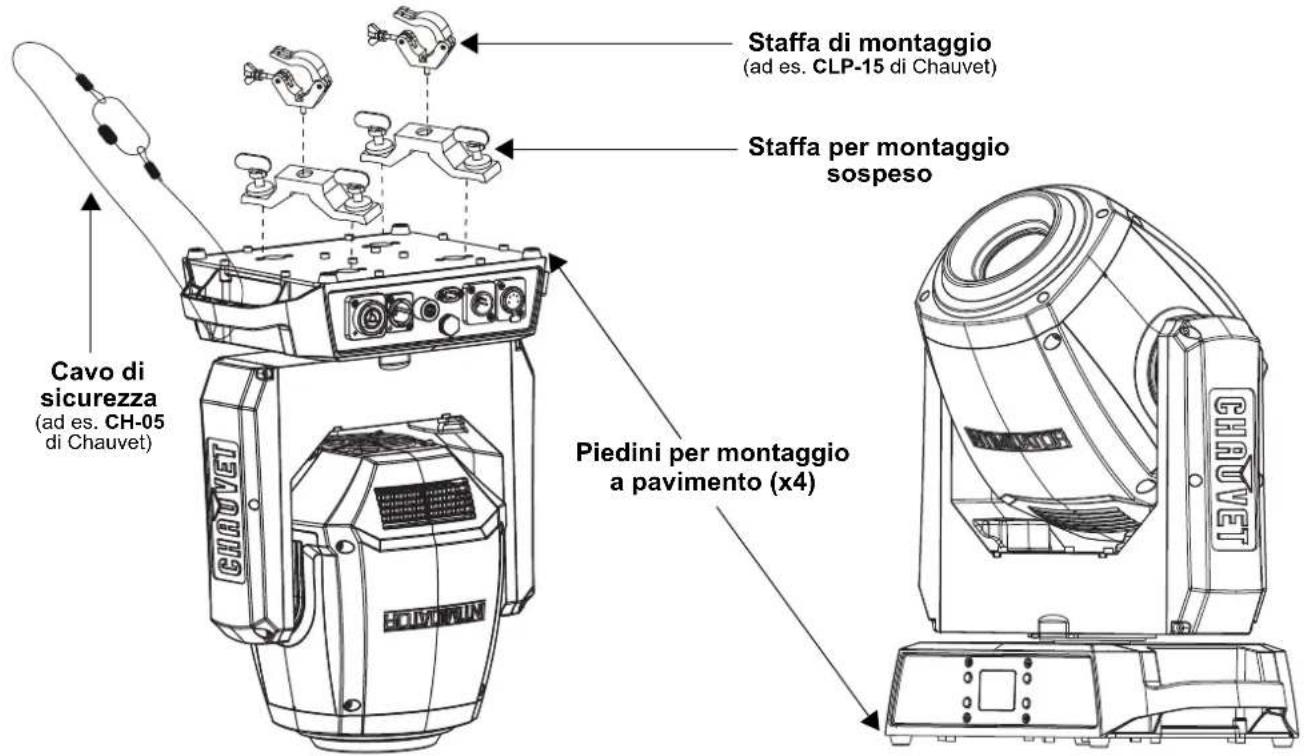

Schema di montaggio

Cavo di sicurezza (ad es. CH-05 di Chauvet) Staffa di montaggio (ad es. CLP-15 di Chauvet) Staffa per montaggio sospeso Piedini per montaggio a pavimento (x4)

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menu o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menu e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menu e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menu visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Fare riferimento alla pagina del prodotto Intimidator Spot 360X IP al sito www.chauvetdj.com per l'elenco aggiornato delle opzioni del menu.

Livello principale	Livelli di programmazione			Descrizione
Address 001-512 Imposta l'indirizzo DMX iniziale
Run Mode	DMX	14CH		Seleziona la modalità DMX
		8CH
	Slave Slave1-4 Seleziona la modalità Slave 1, 2, 3 o 4
	Auto Seleziona la modalità Auto
	Sound Seleziona la modalità Sound Active
	RF	RF 1-4		Imposta il prodotto in modo che funzioni con il telecomando RFC-XL nel gruppo 1, 2, 3 o 4 (il telecomando RF deve essere prima collegato al prodotto)
		RFP Imposta il prodotto in modo che funzioni con il segnale RF pubblico
	Manual	Pan	000-255	Controllo manuale rotazione
		Tilt Controllo manuale brandeggio
		Color Controllo manuale colore
		Gobo Controllo manuale gobo rotante
		Gobo Rotate		Controllo manuale rotazione gobo
		Prism Controllo manuale prisma
		Focus Controllo manuale fuoco
		Dimmer	Controllo manuale dimmer
		Shutter Controllo manuale otturatore
Setup	Pan Reverse		OFF	Funzionamento in rotazione normale
			ON	Funzionamento in rotazione inversa
	Tilt Reverse		OFF	Funzionamento in brandeggio normale
			ON	Funzionamento in brandeggio inverso
	Screen Reverse		OFF	Visualizzazione normale
			ON	Visualizzazione inversa
	Pan Angle		540	Seleziona l'angolo di rotazione di 540°
			360	Seleziona l'angolo di rotazione di 360°
			180	Seleziona l'angolo di rotazione di 180°
	Tilt Angle		270	Seleziona l'angolo di brandeggio di 270°
			180	Seleziona l'angolo di brandeggio di 180°
			90	Seleziona l'angolo di brandeggio di 90°
	Totem Mode		OFF	Non limita il movimento di rotazione e brandeggio
			UP	Limita il movimento di rotazione e brandeggio per il montaggio in alto
			DOWN	Limita il movimento di rotazione e brandeggio per il montaggio a superficie/pavimento
	Sensitivity		001-100	Imposta la sensibilità sonora
	DMX Loss		Hold	Mantiene l'ultima impostazione in caso di perdita del segnale
			Black	Oscura il prodotto quando si perde il segnale
			Auto	Imposta l'unità in modalità Auto quando si perde il segnale
			Sound	Imposta l'unità in modalità Sound quando si perde il segnale
	USB Update		Yes	Attiva/disattiva l'aggiornamento software tramite USB-C
			No
	RF		Bind	Mostra le istruzioni su come collegare il telecomando RF al prodotto
	Reset			Reimposta il prodotto
	Factory Set			Carica le impostazioni di fabbrica
Sys Info	Ver:		V_	Visualizza la versione firmware
	Running Mode		----	Visualizza la modalità di funzionamento corrente
	DMX Address		____	Visualizza l'indirizzo DMX corrente
	Temperature		____	Visualizza la temperatura corrente del prodotto

Collegamento DMX

Intimidator Spot 360X IP può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questo prodotto per il funzionamento con un DMX sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali disponibili in ciascuna modalità DMX, l'indirizzo DMX raccomandato è 499.

Collegamento Master/Slave

In modalità Master/Slave, Intimidator Spot 360X IP utilizza il collegamento dati DMX. Le istruzioni per la configurazione di Intimidator Spot 360X IP per il funzionamento Master/Slave sono contenute nel Manuale Utente, disponibile sul sito web di Chauvet.

Telecomando RF

Intimidator Spot 360X IP è compatibile con i telecomandi CHAUVET RFC o RFC-XL. Per maggiori informazioni sul telecomando RF, scaricare le istruzioni del Manuale Utente Intimidator Spot 360X IP al sito web www.chauvetdj.com.

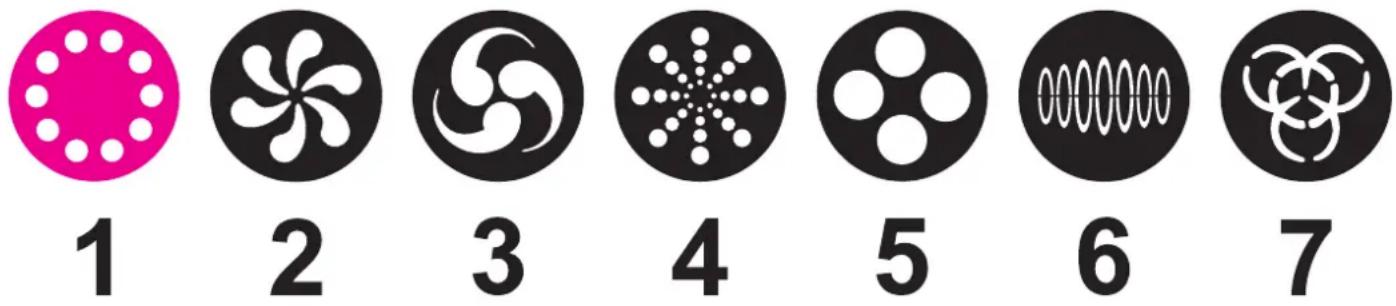

Proiettori Gobo

Valori DMX

8Ch	14Ch	Funzione	Valore	Percentuale/Impostazione
1 1 Rotazione 000			255 0-540°
-2 Rotazione fine 000			255 Controllo fine della rotazione
2 3 Brandeggio 000			255 0-270°
-4 Brandeggio fine 000			255 Controllo fine del brandeggio
-	5	Velocità rotazione/brandeggio	000 255	Velocità rotazione/brandeggio, da rapida a lenta
3 6 Ruota colori			000 006 Bianco
			007 013 Rosso
			014 020 Arancione
			021 027 Giallo
			028 034 Verde
			035 041 Blu
			042 048 CTO
			049 055 Cano
			056 062 Magenta
			063 064 Bianco
			065 189 Indicizzazione colori
			190 221	Arcobaleno ciclico, da veloce a lento
			222 223 Stop
			224 255	Arcobaleno ciclico inverso, da lento a veloce
4	7	Ruota Gobo(vedere Proiettori Gobo)	000 007 Aperto
			008 015 Gobo 1
			016 023 Gobo 2
			024 031 Gobo 3
			032 039 Gobo 4
			040 047 Gobo 5
			048 055 Gobo 6
			056 063 Gobo 7
			064 071 Oscillazione Gobo 7, da lenta a veloce
			072 079 Oscillazione Gobo 6, da lenta a veloce
			080 087 Oscillazione Gobo 5, da lenta a veloce
			088 095 Oscillazione Gobo 4, da lenta a veloce
			096 103 Oscillazione Gobo 3, da lenta a veloce
			104 111	Oscillazione Gobo 2, da lenta a veloce
			112 119	Oscillazione Gobo 1, da lenta a veloce
			120 127 Aperto
			128 189 Effetto ciclico, da lento a veloce
			190 193 Stop
			194 255 Effetto ciclico inverso, da lento a veloce
5 8 Rotazione gobo			000 063 Indicizzazione Gobo
			064 145 Rotazione Gobo, da lenta a veloce
			146 149 Stop
			150 231 Rotazione Gobo inversa, da lenta a veloce
			232 255 Rimbalzo Gobo, da breve a lungo
6	9	Prisma	000 003 Nessuna funzione
			004 006 Prisma a 3 facce
			007 065 Rotazione prisma, da lenta a veloce
			066 123 Rotazione prisma inversa, da lenta a veloce
			124 127 Prisma a 3 facce
			128 131 Nessuna funzione
			132 134 Prisma a 5 facce
			135 193 Rotazione prisma, da lenta a veloce
			194 251 Rotazione prisma inversa, da lenta a veloce
			252 255 Prisma a 5 facce
7 10	Fuoco 000		255 Fuoco
- 11	Dimmer 000		255 0-100%
8 12	Stroboscopio		000 003 Spento
			004 007 Acceso
			008 076 Stroboscopio, da lento a veloce
			077 145 Stroboscopio a impulso, da lento a veloce
			146 215 Stroboscopio casuale, da lento a veloce
			216 255 Acceso
- 13	Funzione		000 007 Nessuna funzione
			008 015 Oscuramento su rotazione/brandeggio
			016 023 Oscuramento su movimento ruota colori
			024 031 Oscuramento su movimento ruota Gobo
			032 039 Oscuramento su rotazione/brandeggio/movimento ruota colori
			040 047 Oscuramento su rotazione/brandeggio/movimento ruota Gobo
			048 055 Oscuramento su rotazione/brandeggio/ruota colori/movimento ruota Gobo
			056 095 Nessuna funzione
			096 103 Reimpostazione rotazione
			104 111 Reimpostazione brandeggio
			112 119 Reimpostazione ruota colori
			120 127 Reimpostazione ruota Gobo
			128 135 Nessuna funzione
			136 143 Reimpostazione prisma
			144 151 Reimpostazione fuoco
			152 159 Reimpostazione di tutto
			160 255 Nessuna funzione
- 14	Macro di movimento		000 007 Nessuna funzione
			008 023 Macro di movimento 1
			024 039 Macro di movimento 2
			040 055 Macro di movimento 3
			056 071 Macro di movimento 4
			072 087 Macro di movimento 5
			088 103 Macro di movimento 6
			104 119 Macro di movimento 7
			120 135 Macro di movimento 8
			136 151 Macro movimento attivazione sonora 1
			152 167 Macro movimento attivazione sonora 2
			168 183 Macro movimento attivazione sonora 3
			184 199 Macro movimento attivazione sonora 4
			200 215 Macro movimento attivazione sonora 5
			216 231 Macro movimento attivazione sonora 6
			232 247 Macro movimento attivazione sonora 7
			248 255 Macro movimento attivazione sonora 8
