LB 244E - Tondeuse à gazon HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon rotative à pousser
Marque	Husqvarna
Modèle	LB 244E
Largeur de coupe	440 mm
Hauteur de coupe	25 - 75 mm (6 positions)
Système de coupe	BioClip® (broyage et mulching)
Type de moteur	Monocylindre 4 temps OHV, refroidissement par air forcé
Modèle de moteur	Husqvarna HS 139AE
Cylindrée	139 cm³
Puissance nominale	2,2 kW
Capacité du réservoir de carburant	0,9 L
Capacité du réservoir d'huile	0,5 L
Type d'huile moteur	Husqvarna SAE 30, SAE 5W-30 synthétique ou SAE 10W-40
Batterie de démarrage	Li-Ion 10,8 V, 21,6 Wh
Système de démarrage	Électrique (bouton de démarrage)
Poids (réservoirs vides)	23,5 kg
Niveau de puissance acoustique garanti (LWA)	94 dB(A)
Niveau de pression sonore à l'oreille	80 dB(A)
Vibrations (poignée supérieure)	6,0 m/s²
Bougie	Husqvarna HQT-7, écartement 0,7-0,8 mm

FOIRE AUX QUESTIONS - LB 244E HUSQVARNA

Comment démarrer la tondeuse LB 244E ?

Assurez-vous que la batterie est chargée et fixée au moteur. Restez derrière le produit, maintenez la poignée du frein moteur contre la poignée supérieure, puis appuyez sur le bouton de démarrage électrique pendant 3 à 5 secondes.

Comment régler la hauteur de coupe ?

Arrêtez le moteur. Déplacez le levier de hauteur de coupe vers l'arrière pour augmenter la hauteur (jusqu'à 75 mm) ou vers l'avant pour la diminuer (jusqu'à 25 mm). 6 positions sont disponibles.

Quel type d'huile utiliser et comment vérifier le niveau ?

Utilisez de l'huile moteur Husqvarna SAE 30, SAE 5W-30 synthétique ou SAE 10W-40. Placez la tondeuse sur un sol plat, retirez la jauge, essuyez-la, insérez-la sans visser, puis vérifiez le niveau. Le niveau doit se situer entre les repères.

Comment recharger la batterie ?

Branchez le chargeur à la batterie, puis à une prise 100-240 V. Le voyant rouge fixe indique la charge, le voyant vert fixe indique charge complète. Une charge complète prend environ 2 heures.

Quand et comment changer l'huile moteur ?

Changez l'huile après 5 heures d'utilisation la première fois, puis toutes les 50 heures. Faites tourner le moteur jusqu'à vide du réservoir, débranchez la bougie, inclinez la tondeuse pour vidanger, puis remplissez avec l'huile neuve en vérifiant le niveau.

Comment remplacer la lame ?

Débranchez le câble d'allumage. Bloquez la lame avec une cale en bois. Retirez le boulon et la rondelle. Montez la nouvelle lame avec le tranchant orienté vers le capot. Serrez le boulon à 44-46 Nm. Vérifiez qu'elle tourne librement.

Quels sont les équipements de sécurité essentiels ?

Portez des protège-oreilles si le niveau sonore dépasse 85 dB, des chaussures antidérapantes, un pantalon long épais et des gants pour l'entretien. Ne tondez jamais sur une pente supérieure à 15°.

Comment nettoyer la tondeuse ?

Utilisez une brosse pour enlever les débris extérieurs. Pour l'intérieur du capot, videz le carburant, inclinez la tondeuse (bougie vers le haut) et lavez au jet. N'utilisez pas de nettoyeur haute pression. Ne projetez pas d'eau sur le moteur.

Que faire si le moteur ne démarre pas ?

Vérifiez le branchement du câble d'allumage, le niveau de carburant, l'état de la bougie (nettoyer ou remplacer), et la présence de saletés dans le carburateur. Si la batterie est déchargée, rechargez-la.

Comment entreposer la tondeuse pour l'hiver ?

Videz le réservoir de carburant. Nettoyez la tondeuse. Retirez la batterie et chargez-la (plus de 3 voyants verts). Conservez dans un endroit sec, à l'abri du gel et hors de portée des enfants. Rechargez la batterie tous les 3 mois.

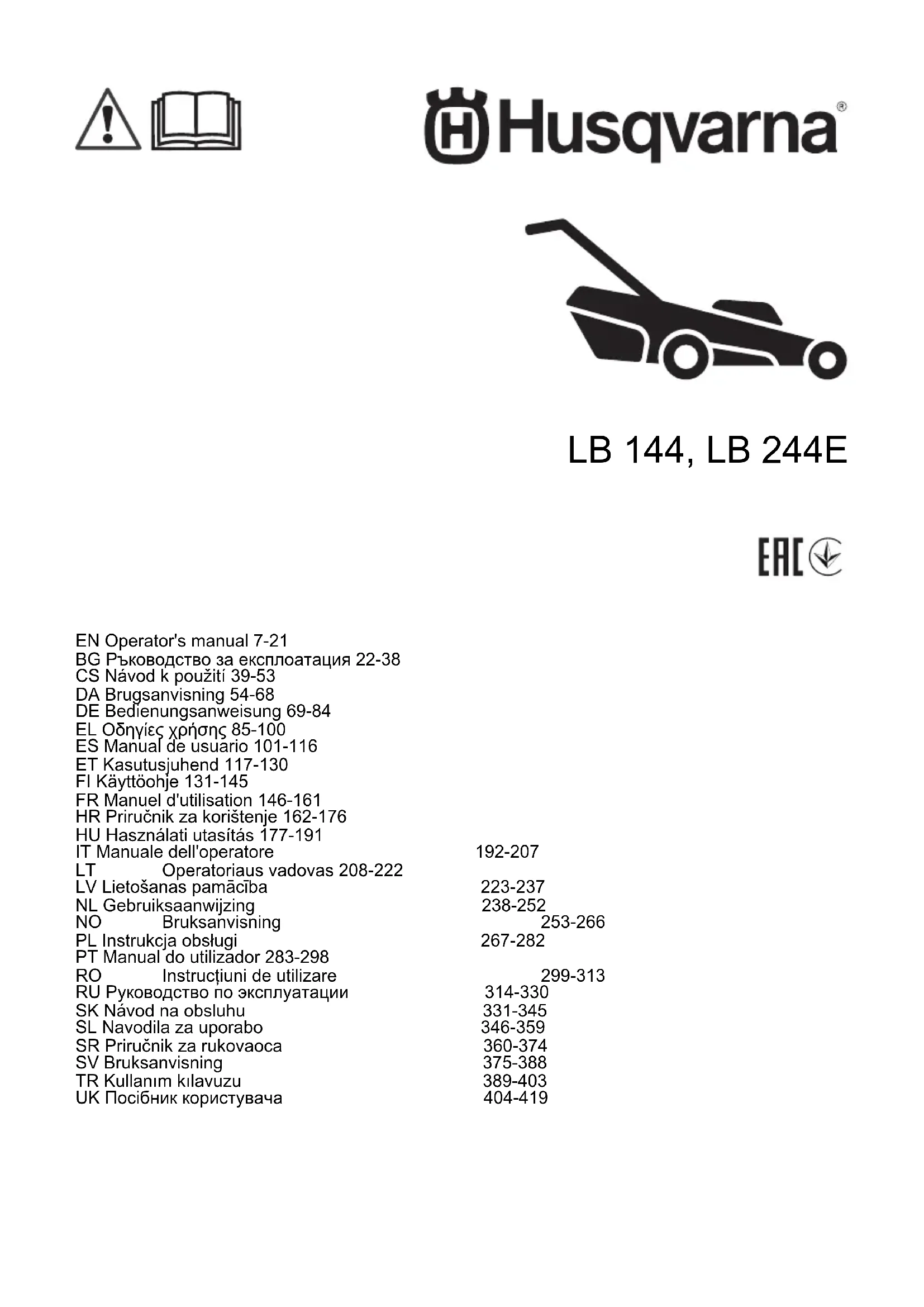

MODE D'EMPLOI LB 244E HUSQVARNA

FR Manuel d'utilisation 146-161

HR Priručnik za korištenje 162-176

Introduction	146
Sécurité	147
Montage	150
Utilisation	151
Entretien	152

Dépannage moteur	157
Transport, entreposage et mise au rebut	158
Caractéristiques techniques	158
Déclaration de conformité	161

Introduction

Description du produit

Le produit est une tondeuse rotative à pousser qui utilise le système BioClip pour transformer l'herbe en engrais.

Aperçu du produit

(Fig. 1)

1. Poignée de frein moteur
2. Poignée/Guidon
3. Poignée du câble du démarreur (LB 144)
4. Levier de hauteur de coupe
5. Bouchon et jauge d'huile
6. Silencieux
7. Bougie
8. Poignée de levage
9. Manette de réglage de la hauteur du guidon
10. Bouchon du réservoir d'essence
11. Filtre à air
12. Capot de coupe
13. Lame
14. Rondelle élastique
15. Boulon de lame
16. Batterie, dispositif de sécurité (LB 244E)
17. Bouton du démarreur électrique (LB 244E)
18. Manuel d'utilisation

Symboles concernant le produit

(Fig. 2) AVERTISSEMENT ! soyez prudent et utilisez le produit correctement. Ce produit peut causer des blessures graves, voire mortelles, à l'opérateur ou à d'autres personnes.
(Fig. 3) Veuillez lire attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions avant utilisation.
(Fig. 4) Attention : projections et ricochets.
(Fig. 5) Maintenez les personnes et les animaux à une distance suffisante de la zone de travail.

Utilisation prévue

Utilisez le produit pour couper l'herbe. N'utilisez pas ce produit pour d'autres travaux.

(Fig. 6) Avertissement : Éloignez vos mains et vos pieds de la lame en rotation.
(Fig. 7) Avertissement : Éloignez vos pieds et vos mains des pièces rotatives.
(Fig. 8) Coupez le moteur et retirez le câble d'allumage avant toute réparation ou opération d'entretien.
(Fig. 9) Ce produit est conforme aux directives CE en vigueur.
(Fig. 10) Étiquette relative aux émissions sonores dans l'environnement selon les directives et réglementations européennes et du Royaume-Uni et la législation de la Nouvelle-Galles du Sud « Protection of the Environment Operations (Noise Control) Regulation 2017 ». Le niveau de puissance sonore garanti du produit est spécifié à la section Caractéristiques techniques à la page 158 et sur l'étiquette.

(Fig. 11)

Ce produit est conforme aux directives applicables en vigueur au Royaume-Uni.

(Fig. 12) Risque d'incendie.

(Fig. 13) Ne respirez pas les gaz d'échappement. Les gaz d'échappement du moteur contiennent du monoxyde de carbone, un gaz inodore, toxique et très dangereux. Ne démarrez pas le moteur en intérieur ou dans des espaces fermés.

(Fig. 14) Surface chaude.

(Fig. 16) Remplissez le moteur d'huile avant de démarrer le produit.

(Fig. 17) Procédure de démarrage pour LB 144 : Poussez la poignée du frein moteur vers le bas et tirez la poignée du câble du démarreur.

(Fig. 18) Procédure de démarrage pour LB 244E : Poussez la poignée du frein moteur vers le bas et appuyez sur le bouton de démarrage.

(Fig. 15) Code optiquement lisible.

Remarque: Les autres symboles/autocollants présents sur le produit concernent des exigences de certification spécifiques à d'autres zones commerciales.

Symboles de conformité

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Ce produit est conforme aux directives applicables du décret français n° 2014-1577. Ne jetez pas ce produit dans les déchets ménagers. Il doit être mis au rebut conformément aux réglementations environnementales locales en vigueur.

Endommagement du produit

Nous ne sommes pas responsables des dommages subis par le produit si :

• le produit n'est pas correctement réparé ;
• le produit est réparé avec des pièces qui ne proviennent pas du fabricant ou qui ne sont pas homologuées par le fabricant ;
• le produit est équipé d'un accessoire qui ne provient pas du fabricant ou qui n'est pas homologué par le fabricant ;
• le produit n'est pas réparé par un centre d'entretien agréé ou par une autorité homologuée.

Émissions Euro V

AVERTISSEMENT: toute altération du moteur a pour effet d'annuler l'homologation de type UE de ce produit.

Sécurité

Définitions de sécurité

Des avertissements, des recommandations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel.

AVERTISSEMENT: Symbole utilisé en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximité si les instructions du manuel ne sont pas respectées.

REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit, d'autres matériaux ou les environs si les instructions du manuel ne sont pas respectées.

Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée.

Instructions générales de sécurité

AVERTISSEMENT: lisez les instructions qui suivent avant d'utiliser le produit.

• Ce produit est dangereux s'il est utilisé de manière incorrecte ou imprudente. Des blessures graves ou mortelles peuvent se produire si vous ne respectez pas les instructions de sécurité.
• Ce produit génère un champ électromagnétique durant son fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, nous recommandons aux personnes portant des implants médicaux de consulter leur médecin et le fabricant de leurs implants avant d'utiliser ce produit.

• Soyez toujours prudent et utilisez votre bon sens. Si vous ne savez pas comment faire fonctionner le produit dans une situation particulière, ne l'utilisez pas et contactez votre revendeur Husqvarna avant de poursuivre.

• N'oubliez pas que l'opérateur sera tenu responsable des accidents occasionnés à des tiers et à leurs biens.

• Maintenez le produit propre. Assurez-vous que vous pouvez lire clairement les avertissements et les autocollants.
• Ne laissez personne utiliser le produit avant d'avoir lu et compris le contenu du manuel d'utilisation.
• Ne laissez pas un enfant utiliser le produit.
• Tenez les enfants éloignés de la zone de travail. Un adulte responsable doit être présent à tout moment.
• Ne laissez pas une personne utiliser le produit si elle ne connaît pas les instructions.
• Surveillez constamment les personnes aux capacités physiques ou mentales réduites qui utilisent ce produit. Un adulte responsable doit être présent à tout moment.
• N'utilisez jamais le produit si vous êtes fatigué ou malade, ou si vous êtes sous l'emprise d'alcool, de drogues ou de médicaments. Cela a un effet négatif sur votre vision, votre vigilance, votre coordination et votre jugement.
• N'utilisez pas un produit endommagé ou qui ne fonctionne pas correctement.
• Ne modifiez jamais le produit et ne l'utilisez jamais s'il est susceptible d'avoir été modifié par un tiers.
• Ne modifiez pas le réglage de régulation du régime moteur.

Sécurité dans l'espace de travail

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Retirez les objets tels que les branches, les brindilles et les pierres de la zone de travail avant d'utiliser le produit.
• Les objets heurtant l'équipement de coupe peuvent être éjectés et causer des blessures ou des dégâts matériels. Maintenez les personnes aux alentours et les animaux à une distance suffisante du produit.
• N'utilisez jamais le produit par mauvais temps, par exemple en cas de brouillard, de pluie, de vent violent, de froid intense et de risque d'éclair. Utiliser le produit par mauvais temps ou dans des environnements humides est fatigant. Le mauvais temps peut rendre les conditions de travail dangereuses : des surfaces peuvent par exemple devenir glissantes.
• Identifiez les éventuels personnes, objets et situations susceptibles de nuire à la sécurité du fonctionnement du produit.
• Soyez attentif aux obstacles tels que les racines, les pierres, les brindilles, les fosses et les fossés. L'herbe haute peut cacher des obstacles.

• Il peut être dangereux de couper l'herbe sur des terrains en pente. N'utilisez pas le produit sur un sol dont la pente est supérieure à 15°.

• Faites fonctionner le produit en travers de la courbe de la pente, jamais de haut en bas.

• Soyez prudent lorsque vous vous approchez de coins cachés et d'objets qui empêchent d'avoir une vue dégagée.

Sécurité du travail

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Utilisez le produit uniquement pour couper les pelouses. Il est interdit d'utiliser le produit pour d'autres travaux.
• Utilisez un équipement de protection personnelle. Reportez-vous à la section Équipement de protection individuelle à la page 149.
• Assurez-vous que vous savez arrêter le moteur rapidement en cas d'urgence.
• Ne démarrez jamais le moteur dans un espace clos ou à proximité matériaux inflammables. Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie.
• Faites fonctionner le produit uniquement si la lame et tous les couvercles sont fixés correctement. Une lame fixée de manière inadéquate risque de se détacher et de causer des blessures personnelles.
• Assurez-vous que la lame ne touche pas des objets tels que des pierres et des racines. Cela peut ne pas endommager la lame et tordre l'arbre du moteur. Un arbre tordu génère de fortes vibrations, il y a alors un risque important que la lame se détache.
• Arrêtez immédiatement le produit s'il vibre ou bute sur un objet. Débranchez le câble d'allumage de la bougie. Vérifiez que le produit n'est pas endommagé. Réparez les éventuels dommages ou demandez à un atelier spécialisé agréé procéder aux réparations.
• N'attachez jamais la poignée de frein moteur en permanence à la poignée de commande quand le moteur est mis en marche.
• Placez le produit sur une surface stable et plane, puis lancez-le. Vérifiez que la lame ne touche pas le sol ou tout autre objet.
• Restez toujours derrière le produit lorsque vous l'utilisez.
• Faites reposer toutes les roues sur le sol et conservez vos deux mains sur la poignée lorsque vous faites fonctionner le produit. Maintenez les mains et les pieds à distance des lames en rotation.
• N'inclinez pas le produit quand le moteur est mis en marche.
• Soyez prudent lorsque vous tirez le produit vers l'avant.
• Ne soulevez jamais le produit quand le moteur est mis en marche. Si vous devez soulever le produit,

coupez d'abord le moteur et débranchez le câble d'allumage de la bougie.

• Ne marchez pas vers l'arrière lorsque vous utilisez le produit.
• Arrêtez le moteur lorsque vous vous déplacez à travers des zones exemptes d'herbe, par exemple des chemins de gravier, de pierre ou d'asphalte.
• Ne courez pas lorsque vous utilisez le produit et que le moteur est mis en marche. Vous devez toujours marcher lorsque vous utilisez le produit.
• Arrêtez le moteur avant de modifier la hauteur de coupe. N'effectuez jamais de réglages pendant que le moteur tourne.
• Ne quittez jamais le produit des yeux pendant que le moteur tourne. Arrêtez le moteur et assurez-vous que l'équipement de coupe ne tourne pas.

Consignes de sécurité pour le fonctionnement

Équipement de protection individuelle

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• L'équipement de protection individuel ne protège pas complètement des blessures, mais il diminue la gravité des blessures en cas d'accident. Faites appel à votre revendeur pour vous aider à sélectionner l'équipement adéquat.
• Utilisez des protège-oreilles si le niveau sonore est supérieur à 85 dB.
• Portez des bottes ou chaussures antidérapantes à usage intensif. Ne portez pas de chaussures ouvertes et ne soyez pas pieds nus lorsque vous utilisez le produit.
• Utilisez des pantalons longs et épais.
• Portez des gants de protection en cas de besoin, par exemple lorsque vous fixez, examinez ou nettoyez l'équipement de coupe.

Dispositifs de sécurité sur le produit

AVERTISSEMENT: lisez les instructions qui suivent avant d'utiliser le produit.

• N'utilisez pas un produit dont les dispositifs de sécurité sont endommagés ou ne fonctionnent pas correctement.
• Contrôlez les dispositifs de sécurité régulièrement. Si les dispositifs de sécurité sont endommagés ou ne fonctionnent pas correctement, contactez l'atelier de réparation de votre revendeur Husqvarna.
• N'apportez pas de modifications aux dispositifs de sécurité.

Pour contrôler le capot de coupe

Le capot de coupe réduit les vibrations dans le produit et réduit le risque de blessures provoquées par la lame.

- Examinez le capot de coupe pour vous assurer qu'il ne présente pas de dommages tels que des fissures.

Batterie (LB 244E)

AVERTISSEMENT: Une batterie endommagée diminue la sécurité du produit. Utilisez toujours une batterie approuvée par le fabricant.

La batterie est le dispositif qui donne la puissance au démarrage électrique. Elle est également un dispositif de sécurité qui empêche tout démarrage accidentel. Retirez la batterie lorsque vous n'utilisez pas le produit ou si vous le laissez hors de votre vue.

Pour contrôler la poignée de frein moteur

La poignée de frein moteur arrête le moteur. Lorsque la poignée de frein moteur est relâchée, le moteur s'arrête.

- Démarrez le moteur, puis relâchez la poignée de frein moteur. Si le moteur ne s'arrête pas au bout de 3 secondes, demandez à un Husqvarna atelier spécialisé agréé de régler le frein moteur. (Fig. 19)

Silencieux

Le silencieux est conçu pour réduire au maximum le niveau sonore et rejeter les gaz d'échappement loin du conducteur.

N'utilisez pas le produit si le silencieux est manquant ou défectueux. Un silencieux endommagé augmente le niveau sonore et le risque d'incendie.

AVERTISSEMENT: Le silencieux devient très chaud pendant et après utilisation et lorsque le moteur fonctionne au régime de ralenti. Soyez vigilant à proximité des matériaux inflammables et/ou des fumées pour prévenir tout risque d'incendie.

Pour contrôler le silencieux

- Examinez le silencieux régulièrement pour s'assurer qu'il est correctement fixé et qu'il n'est pas endommagé.

Sécurité carburant

AVERTISSEMENT: lisez les instructions qui suivent avant d'utiliser le produit.

- Ne démarrez pas le produit si du carburant ou de l'huile moteur ont été renversés sur le produit. Essuyez le carburant/l'huile et attendez que le produit sèche.

• Si vous avez renversé du carburant sur vos vêtements, changez de vêtements immédiatement.
• Évitez tout contact de la peau avec le carburant, car cela pourrait causer des blessures. Si votre peau entre en contact avec le carburant, lavez les parties concernées avec de l'eau et du savon.
• Ne démarrez pas le produit si le moteur présente une fuite. Vérifiez régulièrement que le moteur ne présente aucune fuite.
• Faites attention avec le carburant. Le carburant est inflammable et ses vapeurs sont explosives. Il peut causer des blessures graves, voire mortelles.
• Ne respirez pas les vapeurs de carburant, elles peuvent causer des blessures. Assurez-vous que la ventilation est suffisante.
• Ne fumez pas à proximité du carburant ou du moteur.
• Ne placez pas d'objets chauds à proximité du carburant ou du moteur.
• N'ajoutez pas de carburant lorsque le moteur est allumé.
• Assurez-vous que le moteur est froid avant de faire le plein de carburant.
• Avant de faire le plein, ouvrez le bouchon du réservoir de carburant lentement et relâchez la pression avec précaution.
• N'ajoutez pas de carburant au moteur dans un espace intérieur. Un débit d'air insuffisant peut causer des blessures graves, voire mortelles dues à une asphyxie ou au monoxyde de carbone.
• Serrez complètement le bouchon du réservoir de carburant. Si le bouchon du réservoir de carburant n'est pas serré, il y a un risque d'incendie.
• Déplacez le produit à au moins 3 m/10 pi de l'endroit où l'appoint en carburant a été effectué avant de démarrer le produit.
• Ne remplissez pas entièrement le réservoir de carburant. La chaleur entraîne la dilatation du carburant. Laissez un espace en haut du réservoir de carburant.
• Ne remisez jamais le produit avec du carburant dans le réservoir à l'intérieur d'un bâtiment où se trouvent

des sources d'ignition telles que des chauffe-eau, des radiateurs ou des sèche-linge. Laissez refroidir le moteur avant de remiser le produit dans un endroit clos.

Consignes de sécurité pour l'entretien

AVERTISSEMENT: lisez les instructions qui suivent avant d'utiliser le produit.

• Les gaz d'échappement du moteur contiennent du monoxyde de carbone, un gaz inodore, toxique et très dangereux. Ne démarrez pas le moteur en intérieur ou dans des espaces fermés.
• Avant de procéder à l'entretien du produit, arrêtez le moteur et débranchez le câble d'allumage de la bougie. Sur LB 244E, retirez également la batterie.
• Utilisez des gants de protection lorsque vous procédez à l'entretien de l'équipement de coupe. La lame est très tranchante et des coupures peuvent survenir facilement.
• Les accessoires et les modifications apportées au produit qui ne sont pas approuvés par le fabricant peuvent causer des blessures très graves, voire mortelles. Ne modifiez pas le produit. Utilisez toujours des accessoires qui sont approuvés par le fabricant.
• Si l'entretien n'est pas effectué correctement et régulièrement, le risque de blessures et d'endommagement du produit augmente.
• Effectuez uniquement les tâches d'entretien décrites dans le présent manuel d'utilisation. Toutes les autres tâches d'entretien doivent être effectuées par un Husqvarna atelier spécialisé agréé.
• Demandez à un Husqvarna atelier spécialisé d'effectuer régulièrement l'entretien du produit.
• Remplacez les pièces endommagées, usées ou cassées.

Montage

Introduction

AVERTISSEMENT: Avant de monter le produit, vous devez lire et comprendre le chapitre sur la sécurité.

AVERTISSEMENT: Débranchez le câble d'allumage de la bougie avant de monter le produit.

Pour monter la poignée

1. Tirez la poignée vers l'arrière jusqu'à ce qu'elle atteigne la butée. (Fig. 20)
2. Serrez les boutons de poignée. (Fig. 21)

Pour régler la hauteur de la poignée

1. Assurez-vous que la manette de réglage de la hauteur est dans la rainure. Si la manette de réglage de la hauteur n'est pas placée dans la rainure, appuyez dessus avec votre pied. (Fig. 22)
2. Appuyez sur la manette de réglage de la hauteur avec votre pied.

Utilisation

Introduction

AVERTISSEMENT: Avant d'utiliser le produit, vous devez lire et comprendre le chapitre sur la sécurité.

Husqvarna Connect

Husqvarna Connect est une application gratuite pour votre appareil mobile. L'application Husqvarna Connect offre des fonctions étendues à votre produit Husqvarna :

• Informations produit détaillées.
• Informations et aide sur les pièces et l'entretien du produit.

Pour commencer à utiliser Husqvarna Connect

1. Téléchargez l'application Husqvarna Connect sur votre appareil mobile.
2. Enregistrez-vous sur l'application Husqvarna Connect.
3. Suivez les instructions de l'application Husqvarna Connect pour vous connecter et enregistrer le produit.

Avant d'utiliser le produit

1. Lisez attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions.
2. Examinez l'équipement de coupe pour vous assurer qu'il est bien fixé et réglé. Reportez-vous à la section Pour inspecter l'équipement de coupe à la page 154.
3. Vérifiez le niveau d'huile et faites l'appoint si nécessaire. Reportez-vous à la section Pour vérifier le niveau d'huile à la page 154.
4. Remplissez le réservoir de carburant. Reportez-vous à la section Pour faire l'appoint en carburant à la page 151.

Pour faire l'appoint en carburant

Le cas échéant, utilisez de l'essence à faibles émissions/un carburant alkylate. Si vous ne disposez pas d'essence à faibles émissions/de carburant alkylate, utilisez de l'essence sans plomb de bonne qualité ou de l'essence au plomb dont l'indice d'octane n'est pas inférieur à 91.

REMARQUE: N'utilisez pas d'essence avec un indice d'octane inférieur à 91 RON. En cas de non-respect de cette consigne, vous risquez d'endommager le produit.

REMARQUE: Remplacez le filtre à carburant une fois par an ou plus fréquemment, si nécessaire. Un nouveau filtre à carburant est disponible chez votre revendeur Husqvarna.

REMARQUE: Arrêtez toujours le moteur avant de faire l'appoint en carburant.

REMARQUE: N'utilisez pas de fluides de démarrage sous pression.

1. Ouvrez lentement le couvercle du réservoir de carburant pour relâcher la pression.
2. Remplissez lentement le réservoir à l'aide d'un bidon de carburant. Si vous renversez du carburant, essuyez-le à l'aide d'un chiffon et laissez le carburant restant sécher. (Fig. 24)
3. Essuyez le pourtour du bouchon du réservoir de carburant.
4. Serrez complètement le bouchon du réservoir de carburant. Si le bouchon du réservoir de carburant n'est pas serré, il y a un risque d'incendie.
5. Déplacez le produit à au moins 3 m/10 pi de l'endroit où l'appoint en carburant a été effectué avant de démarrer le produit.

Pour régler le produit en position de fonctionnement

1. Montez la poignée. Reportez-vous à la section Pour monter la poignée à la page 150.
2. Réglez la hauteur de la poignée. Reportez-vous à la section Pour régler la hauteur de la poignée à la page 150.

REMARQUE: Assurez-vous que la tension n'est pas trop élevée dans les câbles. Une tension trop élevée peut endommager le câble si la poignée est repliée en position de transport.

AVERTISSEMENT: N'utilisez pas le produit tant que la poignée n'est pas complètement repliée et réglée dans l'une des positions de hauteur possibles. Reportez-vous à la section Pour régler la hauteur de la poignée à la page 150.

Pour régler la hauteur de coupe

La hauteur de coupe peut être réglée sur 6 positions différentes.

1. arrêtez le moteur.
2. Déplacez le levier de hauteur de coupe vers l'arrière pour augmenter la hauteur de coupe. (Fig. 25)
3. Déplacez le levier de hauteur de coupe vers l'avant pour diminuer la hauteur de coupe.

REMARQUE: La hauteur de coupe ne doit pas être réglée trop bas. Les lames peuvent toucher le sol si la surface de la pelouse n'est pas plane.

Pour démarrer le produit

- Assurez-vous que le câble d'allumage est branché sur la bougie.

Démarrage manuel (LB 144)

1. Restez derrière le produit.
2. Tenez la poignée du frein moteur contre la poignée supérieure. (Fig. 26)
3. Tenez la poignée du câble du démarreur de votre main droite.
4. Tirez lentement sur le câble du démarreur jusqu'à ce que vous sentiez une certaine résistance.
5. Tirez avec force pour démarrer le moteur.

AVERTISSEMENT: N'enroulez pas le câble du démarreur autour de votre main.

Démarrage électrique (LB 244E)

1. Assurez-vous que la batterie est chargée. Reportez-vous à la section Entretien de la batterie (LB 244E) à la page 155.

2. Fixez la batterie au moteur. La batterie est verrouillée en position lorsqu'un « clic » est émis. (Fig. 27)

3. Restez derrière le produit et maintenez la poignée du frein moteur (A) contre la poignée supérieure. (Fig. 28)

4. Maintenez enfoncé le bouton de démarrage électrique (B) pendant 3 à 5 secondes. Le moteur démarre.

Remarque: si le moteur ne démarre pas, attendez 1 minute et essayez à nouveau de démarrer le produit.

Pour arrêter le produit

- Pour arrêter le moteur, relâchez la poignée de freinage du moteur.

Pour retirer la batterie (LB 244E)

Afin d'éviter tout démarrage accidentel du moteur, retirez la batterie lorsque le produit n'est pas en fonctionnement.

- Appuyez sur le bouton de blocage (A) et retirez la batterie en la maintenant droite. (Fig. 29)

Pour obtenir de bons résultats

• Utilisez toujours une lame correctement affûtée. Une lame émoussée produit un résultat irrégulier et l'herbe jaunira à la surface de la coupe. De plus, une lame affûtée consomme moins d'énergie qu'une lame émoussée.
• Ne coupez pas plus d'un tiers de la longueur de l'herbe. Coupez d'abord avec une hauteur de coupe élevée. Examinez le résultat et abaissez la hauteur de coupe à un niveau convenable. Si l'herbe est très longue, tondez lentement, et deux fois si nécessaire.
• Tondez toujours dans différentes directions afin d'éviter de faire des lignes dans la pelouse.
• Assurez-vous que le carter de coupe reste propre. L'accumulation d'herbe et de saleté sur la face intérieure du carter de coupe peut réduire la qualité du résultat de coupe. Reportez-vous à la section Pour nettoyer la surface interne du capot de coupe à la page 154.

Entretien

Introduction

AVERTISSEMENT: Avant d'effectuer des travaux d'entretien, vous devez lire et comprendre le chapitre sur la sécurité.

Une formation spécifique est nécessaire pour effectuer tous les travaux d'entretien et de réparation du produit. Nous garantissons qu'il vous est possible d'obtenir des services de réparation et d'entretien effectués par des professionnels. Si votre revendeur n'est pas un atelier

spécialisé, demandez-lui des informations à propos de l'atelier spécialisé le plus proche.

Pour des informations plus détaillées, reportez-vous à www.husqvarna.com.

Calendrier d'entretien

REMARQUE: Assurez-vous que le filtre à air est orienté vers le haut et qu'il n'est pas contre le sol lorsque vous inclinez le produit. Risque de détérioration du moteur.

Les intervalles d'entretien sont calculés selon une utilisation quotidienne du produit. Les intervalles sont différents si le produit n'est pas utilisé tous les jours.

Entretien Tous les	jours	Mensuel	À chaque saison
Procédez à une inspection générale X
Inspectez le niveau d'huile X
Changez l'huile (la première fois après 5 h d'utilisation, puis toutes les 50 h d'utilisation) ^64			X
Nettoyez le produit X
Nettoyez la zone autour de la manette de réglage de la hauteur de la poignée	X
Inspectez l'équipement de coupe X
Inspectez le capot de coupe * X
Inspectez la poignée de frein moteur * X
Inspectez le silencieux * X
Vérifiez la bougie d'allumage. Nettoyez ou remplacez la bougie si nécessaire			X
Inspectez le filtre à air X
Nettoyez le filtre à air ^65		X
Remplacez le filtre à air X
Inspectez le système de carburant X
Nettoyez les ailettes de refroidissement sur le cylindre X

Pour faire une inspection générale

- Assurez-vous que l'ensemble des vis et des écrous du produit sont correctement serrés.

Pour nettoyer la partie extérieure du produit

• Utilisez une brosse pour enlever les feuilles, l'herbe et la saleté.
• Assurez-vous que la prise d'air sur le dessus du moteur n'est pas obstruée.
• N'utilisez pas de nettoyeur haute pression pour le nettoyage du produit.

- Si vous utilisez de l'eau pour nettoyer le produit, ne projetez jamais d'eau directement sur le moteur.

Pour nettoyer la zone autour de la manette de réglage de la hauteur de la poignée

- Utilisez une brosse pour enlever les feuilles, l'herbe et la saleté. (Fig. 30)

Pour nettoyer la surface interne du capot de coupe

1. Videz le réservoir de carburant.
2. Inclinez le produit. Assurez-vous que la bougie pointe vers le haut.

REMARQUE: Si le produit est posé avec le filtre à air vers le bas, le moteur peut être endommagé.

1. Lavez au jet la surface intérieure du capot de coupe.

Pour inspecter l'équipement de coupe

AVERTISSEMENT: Afin d'éviter tout démarrage accidentel, débranchez le câble d'allumage de la bougie.

AVERTISSEMENT: Utilisez des gants de protection lorsque vous procédez à l'entretien de l'équipement de coupe. La lame est très tranchante et des coupures peuvent survenir facilement.

1. Inspectez l'équipement de coupe afin de détecter d'éventuels dommages ou fissures. Remplacez toujours un équipement de coupe endommagé.
2. Inspectez la lame pour voir si elle est endommagée ou émoussée.

Remarque: Il est nécessaire d'équilibrer la lame après l'avoir affûtée. Demandez à un centre d'entretien d'affûter, de remplacer et d'équilibre la lame. Si vous heurtez un obstacle qui entraîne l'arrêt du produit, remplacez la lame endommagée. Demandez au centre d'entretien d'évaluer si la lame peut être affûtée ou si elle doit être remplacée.

Pour remplacer la lame

1. Bloquez la lame avec une cale en bois. (Fig. 31)
2. Retirez le boulon de lame et la rondelle ressort.
3. Retirez la lame.
4. Examinez le support de lame et le boulon de lame pour voir s'ils sont endommagés.
5. Examinez l'arbre du moteur pour vous assurer qu'il n'est pas tordu.
6. Lorsque vous fixez la nouvelle lame, orientez le tranchant en direction du capot de coupe. (Fig. 32)
7. Assurez-vous que la lame est alignée par rapport au centre de l'arbre du moteur.

8. Bloquez la lame avec une cale en bois. Fixez la rondelle ressort, puis serrez le boulon et la rondelle à un couple de 44-46 Nm. (Fig. 33)

9. Déplacez la lame à la main et vérifiez qu'elle tourne librement.

AVERTISSEMENT: Utilisez des gants de travail épais. La lame est très tranchante et des coupures peuvent survenir facilement.

1. Démarrez le produit pour tester la lame. Si la lame n'est pas correctement fixée, le produit vibre ou le résultat de coupe n'est pas satisfaisant.

Pour vérifier le niveau d'huile

REMARQUE: Un niveau d'huile trop bas peut endommager le moteur. Contrôlez le niveau d'huile avant de démarrer le produit.

1. Placez le produit sur un sol plat.
2. Retirez le bouchon du réservoir d'huile et la jauge qui y est fixée.

3. Nettoyez l'huile sur la jauge.

4. Insérez entièrement la jauge dans le réservoir d'huile.

a) Ne fixez pas le bouchon du réservoir d'huile sur le modèle LB 144.
b) Fixez le bouchon du réservoir d'huile sur les modèles LB 244E.

1. Déposez le bouchon du réservoir d'huile et la jauge.
2. Inspectez le niveau d'huile sur la jauge.
3. Si le niveau d'huile est bas, faites l'appoint d'huile moteur et contrôlez à nouveau le niveau d'huile. (Fig. 34)

Remarque: Utilisez un entonnoir pour éviter tout déversement.

1. Posez le bouchon du réservoir d'huile lorsque le niveau d'huile est correct.

Remplacement de l'huile moteur

AVERTISSEMENT: L'huile moteur est très chaude juste après l'arrêt du moteur. Laissez le moteur refroidir avant de vidanger l'huile moteur. Si vous renversez de l'huile moteur sur votre peau, nettoyez avec de l'eau et du savon.

(Fig. 35)

1. Faites fonctionner le produit jusqu'à ce que le réservoir de carburant soit vide.
2. Débranchez le câble d'allumage de la bougie.

3. Retirez le bouchon du réservoir d'huile et la jauge qui y est fixée.

4. Placez un récipient sous le produit pour recueillir l'huile moteur.

5. Inclinez le produit ou vidangez l'huile moteur du réservoir d'huile à l'aide d'une pompe à huile (accessoire).
6. Faites l'appoint avec de l'huile moteur neuve du type recommandé dans la section Caractéristiques techniques à la page 158.
7. Contrôlez le niveau d'huile. Reportez-vous à la section Pour vérifier le niveau d'huile à la page 154.
8. Posez le bouchon du réservoir d'huile lorsque le niveau d'huile est correct.

Filtre à air

Un filtre à air sale peut endommager le moteur ou provoquer son dysfonctionnement. Effectuez l'entretien du filtre à air plus fréquemment en cas d'utilisation en conditions poussiéreuses. Reportez-vous à la section Calendrier d'entretien à la page 152 pour plus d'informations sur le remplacement du filtre à air.

Remarque: Remplacez toujours le filtre à air s'il est endommagé.

Dépose et installation du filtre à air (LB 244E)

AVERTISSEMENT: Utilisez des gants de protection.

1. Poussez les clips sur le couvercle du filtre à air.
2. Déposez avec précaution le couvercle du filtre à air (A) du moteur.
3. Déposez le filtre à air (B). (Fig. 36)
4. Examinez le filtre à air à la recherche de dommages. Remplacez le filtre à air s'il est endommagé.
5. Nettoyez et examinez le filtre à air. Reportez-vous à la section Nettoyage du filtre à air (LB 244E) à la page 155.
6. Effectuez l'installation en suivant les étapes dans l'ordre inverse.

Nettoyage du filtre à air (LB 244E)

Un filtre à air sale peut endommager le moteur ou provoquer son dysfonctionnement. Effectuez l'entretien du filtre à air plus fréquemment en cas d'utilisation en conditions poussiéreuses.

Reportez-vous à la section Calendrier d'entretien à la page 152 pour plus d'informations sur le remplacement du filtre à air.

1. Retirez le couvercle du filtre à air et le filtre.
2. Nettoyez le filtre en le frappant contre une surface plane. N'utilisez pas de diluant avec de l'essence, du kérosène ou de l'air comprimé pour nettoyer le filtre.

Remarque: Les filtres à air en fonctionnement pendant une longue période ne peuvent pas être nettoyés complètement. Remplacez le filtre à air à intervalles réguliers. Les filtres à air endommagés doivent toujours être remplacés.

1. Lors de l'assemblage du filtre à air, veillez à assurer une bonne étanchéité entre celui-ci et le support du filtre.

Pour nettoyer le filtre en mousse plastique (LB 144)

REMARQUE: ne démarrez pas le moteur lorsque les filtres à air sont déposés. L'usure du moteur augmente si l'air est sale.

1. Retirez le couvercle du filtre à air (A). (Fig. 37)

2. Retirez les filtres en mousse plastique (B).

REMARQUE: Vérifiez que les filtres en mousse plastique ne sont pas endommagés ou usés. Remplacez tous les filtres en mousse plastique endommagés.

1. Nettoyez les filtres en mousse plastique avec de l'eau et du savon.
2. Rincez les filtres en mousse plastique avec de l'eau propre.
3. Pressez les filtres en mousse plastique pour en faire sortir l'eau et laissez-les sécher.

REMARQUE: N'utilisez pas d'air comprimé. Cela peut endommager le filtre en mousse.

1. Lubrifiez les filtres en mousse plastique à l'aide d'huile moteur.
2. Appliquez un chiffon propre sur le filtre en mousse plastique pour retirer l'excédent d'huile.
3. Posez les filtres en mousse plastique. Veillez à assurer une bonne étanchéité entre les filtres en mousse plastique et le support de filtre à air.
4. Installez le couvercle de filtre à air.

Entretien de la batterie (LB 244E)

La batterie ne nécessite aucun entretien. Ne laissez personne d'autre qu'un centre d'entretien agréé effectuer l'entretien de la batterie si celui-ci est nécessaire.

Pour utiliser la batterie pour la première fois (LB 244E)

REMARQUE: ne laissez pas la batterie se vider. Si la batterie se vide, cela peut l'endommager.

Vous devez charger la batterie avant la première utilisation.

1. Branchez le chargeur de batterie à la batterie, reportez-vous à la section Pour recharger la batterie (LB 244E) à la page 156.
2. Patientez jusqu'à ce qu'une LED verte au minimum s'allume.
3. Fixez la batterie au moteur, reportez-vous à la section Démarrage électrique (LB 244E) à la page 152.

Pour recharger la batterie (LB 244E)

Si seulement 1 voyant de la batterie s'allume ou si aucun voyant ne s'allume, il est nécessaire de la charger. Une batterie vide se charge entièrement en 2 heures. Si vous la chargez pendant une période plus courte, cela n'endommagera pas la batterie.

1. Branchez le chargeur à la batterie. (Fig. 38)
2. Branchez le chargeur de batterie à une prise d'alimentation, 100-240 V, 50-60 Hz.
3. Retirez d'abord le chargeur de la prise d'alimentation, puis retirez le chargeur de la batterie.

État de charge de la batterie

Écran à DEL sur la batterie	Statut
La LED 1 clignote en rouge. 1 %-9 %
La LED 1 est rouge en continu. 10%-32%
La LED 1 est verte et la LED 2 est rouge.	33%-54%
Les LED 1 et 2 sont vertes et la LED 3 est rouge.	55%-77%
Les LED 1, 2 et 3 sont vertes et la LED 4 est rouge.	78%-100%

Voyant sur la station de la batterie	Statut
Lumière rouge fixe La batterie	se charge.
Lumière verte fixe La batterie	est complètement chargée.

Pour inspecter la bougie

REMARQUE: Utilisez toujours le type de bougie recommandé. Un type de bougie inadéquat peut endommager le produit.

- Inspectez la bougie si le moteur manque de puissance, n'est pas facile à démarrer ou ne fonctionne pas correctement lorsqu'il tourne au régime de ralenti.

- Afin de réduire le risque de présence de matériaux indésirables sur les électrodes de la bougie, procédez comme suit :

a) Assurez-vous que le régime de ralenti est correctement réglé.
b) Assurez-vous que le mélange de carburant est correct.
c) Assurez-vous que le filtre à air est propre.

- Si la bougie est encrassée, nettoyez-la et vérifiez que l'écartement des électrodes est correct ; reportez-vous à la section Caractéristiques techniques à la page 158. (Fig. 39)

- Remplacez la bougie si nécessaire.

Pour examiner le système de carburant

- Examinez le couvercle du réservoir de carburant et le joint du couvercle du réservoir de carburant pour vous assurer qu'ils ne sont pas endommagés.

- Examinez le tuyau à carburant pour vous assurer qu'il n'y a pas de fuite. Si le tuyau à carburant est endommagé, demandez à un atelier spécialisé de le remplacer.

Vidange du réservoir de carburant

1. Placez un récipient sous le réservoir de carburant.
2. Retirez le bouchon du réservoir de carburant.
3. Poussez les colliers de serrage sur le flexible de carburant contre le carburateur.
4. Déposez le flexible de carburant du carburateur.
5. Placez le flexible du réservoir de carburant dans le récipient et déposez les colliers de serrage.
6. Inclinez le produit et vidangez le carburant dans le récipient.

Pour remplacer le filtre à carburant

AVERTISSEMENT: Utilisez des gants de protection.

1. Videz le réservoir de carburant.
2. Écartez le collier de durite du réservoir de carburant. (Fig. 40)
3. Retirez les tuyaux à carburant du réservoir de carburant. Une petite quantité de carburant peut s'écouler. (Fig. 41)
4. Retirez le filtre à carburant du réservoir de carburant. (Fig. 42)
5. Montez un filtre à carburant neuf dans le réservoir de carburant.
6. Fixez le tuyau à carburant sur le réservoir de carburant.
7. Mettez le collier de tuyau en place contre le réservoir de carburant.

Dépannage moteur

Problème Cause possible Solution
Le moteur ne démarre pas. Le	câble d'allumage n'est pas branché correctement.	Branchez le câble d'allumage à la bougie.
	Le réservoir de carburant est vide. Remplissez le réservoir de carburant avec le carburant adéquat.
	Le carburant est vieux. Vidangez le réservoir de carburant et le carburateur. Faites le plein d'essence propre.
	Il y a des saletés dans le carburateur ou dans la durée de carburant.	Nettoyez le carburateur et/ou la durée de carburant.
	La bougie est endommagée. Réglez l'écartement des électrodes, nettoyez ou remplacez la bougie.
	Présence de carburant sur la bougie. Nettoyez la bougie.
Le moteur ne s'arrête pas. La mécanisme d'arrêt ne fonctionne pas correctement.		Débranchez le câble d'allumage de la bougie. Faites réparer le produit par un atelier de réparation homologué.
Le moteur ne fonctionne pas correctement.	Le câble d'allumage n'est pas branché correctement.	Branchez le câble d'allumage à la bougie.
	Des saletés sont présentes dans la durée de carburant ou le carburant a expiré.	Nettoyez la durée de carburant. Remplissez le réservoir de carburant avec du carburant neuf adéquat.
	Le bouchon du réservoir de carburant est colmaté.	Nettoyez le bouchon du réservoir de carburant.
	De l'eau ou de la saleté sont présentes dans le système de carburant.	Videz le réservoir de carburant. Remplissez le réservoir de carburant avec du carburant neuf adéquat.
	Le filtre à air est sale. Nettoyez le filtre à air.
	Le carburateur doit être réglé. Laissez un atelier d'entretien régler le carburateur.
Le moteur devient trop chaud.	Le niveau d'huile moteur est trop bas. Faites l'appoint en huile moteur.
	Le débit d'air est insuffisant. Nettoyez le filtre à air et le boîtier du filtre à air.
	Le carburateur doit être réglé. Laissez un atelier d'entretien régler le carburateur.
Des ratés proviennent du moteur lorsqu'il fonctionne à grande vitesse.	L'écartement des électrodes dans la bougie est trop petit.	Réglez l'écartement des électrodes.
Bruits inhabituels du moteur en charge normale.	Type d'essence incorrect. Vidangez le réservoir de carburant et le carburateur. Faites le plein d'essence propre. Reportez-vous à la section Pour examiner le système de carburant à la page 156. Si le problème persiste, contactez votre atelier d'entretien local.
Le moteur ne fonctionne pas correctement lorsqu'il tourne au régime de ralenti.	La bougie est sale, endommagée ou l'écartement des électrodes est trop grand.	Ajustez l'écartement des électrodes ou remplacez la bougie.
	Le carburateur doit être réglé. Réglez le carburateur.
	Le filtre à air est sale. Nettoyez le filtre à air.

Transport, entreposage et mise au rebut

Transport et stockage

• Pour le stocker et transporter le produit et le carburant, assurez-vous qu'il n'y a pas de fuite ou de vapeurs. Les étincelles ou les flammes nues produites par exemple par des appareils électriques ou chaudières peuvent provoquer un incendie.
• Utilisez uniquement des récipients homologués pour le transport et le stockage de carburant.
• Videz le réservoir de carburant avant de remiser le produit pendant une longue période. Mettez le carburant au rebut dans une déchetterie appropriée
• Sécurisez le produit lors de son transport pour éviter tout dommage ou accident.
• Conservez le produit dans un endroit verrouillé afin que des enfants ou personnes qui ne sont pas autorisées à l'utiliser ne puissent pas y avoir accès.
• Conservez le produit dans un endroit sec et à l'abri du gel.

Pour régler le produit en position de transport

1. Relâchez les boutons de poignée. (Fig. 43)
2. Repliez la poignée vers l'avant jusqu'à ce qu'elle atteigne la butée. (Fig. 44)

Transport et stockage de la batterie et du chargeur

- Ne retirez pas la batterie tant que le produit n'est pas immobile et froid. Pour retirer la batterie, maintenez enfoncé le bouton situé sur le dessus de la batterie et retirez-la de son logement.

• Si la durée de remisage est supérieure à 30 jours, chargez la batterie jusqu'à ce qu'elle ait plus de 3 voyants verts.
• Chargez la batterie une fois tous les 3 mois pour éviter de l'endommager.
• La batterie et le chargeur doivent être entreposés entre 5 °C et 40 °C. Des températures plus élevées ou des sources de température élevée, telles qu'un incendie, peuvent endommager la batterie.
• Ne démontez pas la batterie.
• Ne plongez pas la batterie dans l'eau. Placez la batterie dans un endroit frais et sec avec une bonne circulation d'air.
• Si la batterie sent, est chaude ou si la chaleur provoque une déformation de la batterie pendant son fonctionnement, son remisage ou sa charge, retirez-la et ne l'utilisez pas.
• Assurez-vous que la batterie ou le chargeur sont fixés pendant le transport pour éviter tout dommage.
• Assurez-vous que le chargeur de batterie ne devient pas trop chaud.

Mise au rebut

• Respectez les consignes locales de recyclage et la réglementation en vigueur.
• Mettez au rebut tous les produits chimiques, tels que l'huile moteur ou l'antigel, dans un centre d'entretien ou une déchetterie appropriée.
• Lorsque vous n'utilisez plus le produit, renvoyez-le à un Husqvarnaconcessionnaire ou mettez-le au rebut dans une déchetterie.
• Mettez la batterie au rebut dans un centre d'entretien ou dans un point de collecte de piles usagées.

Caractéristiques techniques

Caractéristiques techniques

	LB 144 LB 244E
Moteur
Marque Husqvarna Husqvarna
Modèle HS 123A HS 139AE
Type de moteur Un cylindre, 4 temps, re-	froidissement par air forcé, OHV	Un cylindre, 4 temps, re-froidissement par air forcé, OHV
Cylindrée, cm ^3	123 139
Vitesse du moteur – nominale, tr/min 3 000/min 2 900/min
Puissance nominale du moteur, kW ^66	1,95 2,2
Système d'allumage
Bougie Husqvarna HQT-7 Husqvarna HQT-7
Écartement des électrodes, mm 0,7-0,8 0,7-0,8
Système de lubrification et de carburant
Type de lubrification du moteur Éclaboussures Éclaboussures
Capacité du réservoir de carburant, I 0,9 0,9
Capacité du réservoir d'huile, I	0,5 0,5
Huile moteur ^67	Husqvarna SAE 30, Husqvarna SAE 5W-30 synthétique, Husqvarna SAE 10W-40	Husqvarna SAE 30, Husqvarna SAE 5W-30 synthétique, Husqvarna SAE 10W-40
Poids
Réservoirs vides, en kg	22	23,5
Émissions sonores ^68
Niveau de puissance acoustique mesuré, dB (A)	91	92
Niveau de puissance acoustique garanti LWA, dB (A)	94	94
Niveaux sonores ^69
Niveau de pression sonore à l'oreille de l'utilisateur, dB(A)	79	80
Niveaux de vibrations ^70
Vibrations de la poignée supérieure, m/s ^2	7,6 6,0
Équipement de coupe
Hauteur de coupe, mm 25-75 25-75
Largeur de coupe, mm 440 440
Système de coupe Bioclip	®	Bioclip®
Lame - standard Broyeur 5464584-10 Broyeur 5464584-10
Système de démarrage
Démarreur électrique Non Oui
Batterie - Li-Ion, 10,8 V, 21,6 Wh

Déclaration de conformité

Déclaration de conformité UE

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : [phone], déclarons sous notre entière responsabilité que le produit :

Description Tondeuse
Marque Husqvarna
Type/Modèle LB 144, LB 244E
Identification Les numéros de série à partir de 2023 et ultérieurs

est entièrement conforme à la réglementation et aux directives de l'UE suivantes :

Réglementation Description
2006/42/EC « relative	aux machines »
2014/30/UE « relative	à la compatibilité électromagnétique »
2000/14/EC « relative	aux émissions sonores dans l'environnement »
2011/65/UE	« relative à la limitation de l'utilisation de certaines substances dangereuses au sein d'équipements électriques et électroniques »

et que les normes et/ou les spécifications

techniques suivantes sont appliquées :

EN ISO 5395-1:2013+A1:2018, EN ISO

5395-2:2013+A1:2016+A2:2017, EN IEC 63000:2018, EN ISO 14982:2009

Organisme notifié : 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden a certifié être conforme à la Directive du Conseil 2000/14/CE, procédure d'évaluation de la conformité : Annexe VI.

Pour toute information relative aux émissions sonores, voir Caractéristiques techniques à la page 158.

Huskvarna, 2023-09-18

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, Directeur du développement/Articles de jardinage Husqvarna AB

Responsable de la documentation technique

Sadržaj

Uvod.... 162
Sigurnost....163
Sastavljanje.... 166
Rad.... 166
Održavanje.... 167

Rješavanje problema na motoru....172

Prijevoz, spremanje i zbrinjavanje.... 173

Tehnički podaci....173

Izjava o sukladnosti.... 176

Uvod

Opis proizvoda

Proizvod je ručna rotacijska kosilica za travu koja upotrebljava funkciju BioClip za rezanje trave u gnojivo.

Pregled proizvoda

(SI. 1)

1. Ručica kočnice motora
2. Ručka/upravljač
3. Ručica užeta pokretača (LB 144)
4. Poluga za visinu rezanja
5. Čep za ulje s mjernom šipkom
6. Prigušivač
7. Svjećica
8. Ručica za podizanje
9. Poluga za podešavanje visine za upravljač
10. Čep spremnika za gorivo
11. Filtar zraka
12. Pokrov noža
13. Oštrica
14. Opružna brtva
15. Vijak noža
16. Baterija, sigurnosni uređaj (LB 244E)
17. Gumb električnog pokretača (LB 244E)
18. Korisnički priručnik

Simboli na proizvodu

(SI. 2) UPOZORENJE! Budite oprezni i pravilno upotrebljavajte ovaj proizvod. Ovaj proizvod može izazvati teške ozljede ili smrt rukovatelja ili drugih osoba.
(SI. 3) Pažljivo pročitajte korisnički priručnik i prije korištenja dobro usvojite sadržaj.
(SI. 4) Pazite na izbačene predmete i odbijanja.
(SI. 5) Osobe i životinje držite na sigurnoj udaljenosti od radnog područja.
(SI. 6) Upozorenje: Ruke i stopala držite podalje od rotirajućeg noža.

Namjena

Proizvod upotrebljavajte za rezanje trave. Proizvod nemojte upotrebljavati za druge zadatke.

(SI. 7) Upozorenje: Šake i stopala držite podalje od rotirajućih dijelova.
(SI. 8) Prije popravaka ili održavanja zaustavite motor i uklonite kabel za paljenje.
(SI. 9) Ovaj je proizvod u suglasnosti je s važećim direktivama EZ-a.
(SI. 10) Naljepnica emisije buke u okoliš u skladu s direktivama i propisima EU i UK te propisom Novog Južnog Walesa „Zaštita od radova u okolišu (kontrola buke) iz 2017“. Zajamčena razina jačine zvuka proizvoda naznačena je u odjeljku Tehnički podaci na stranici 173 i na naljepnici.

(SI. 11)

Ovaj je proizvod u skladu s važećim direktivama UK-a.

Nabíjanie batérie (LB 244E)
