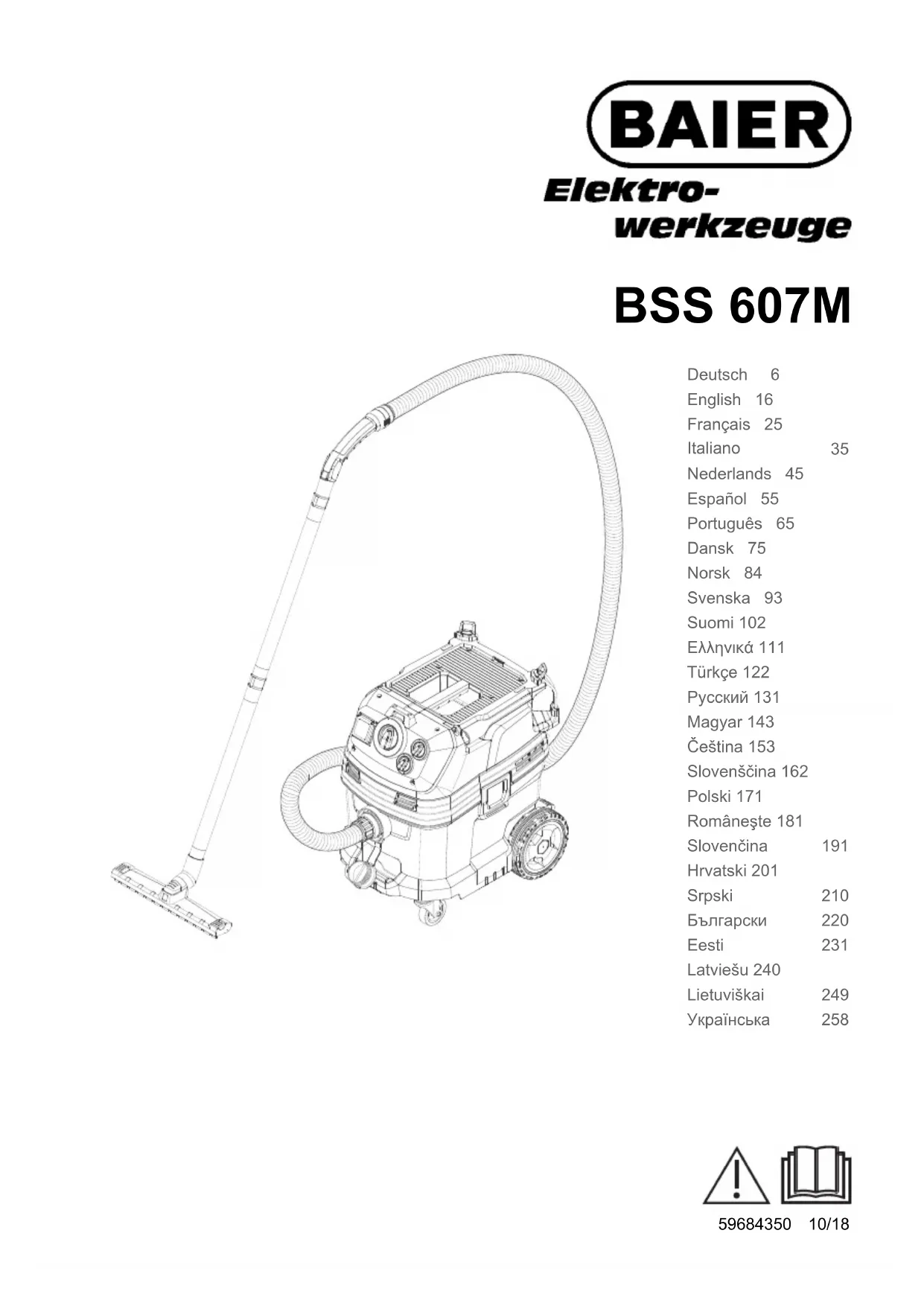

BSS 607M - Aspirateur Baier - Notice d'utilisation et mode d'emploi gratuit

Marque	Baier
Modèle	BSS 607M
Type de produit	Aspirateur à sec et par voie humide, dépoussiéreur pour chantier
Classe de poussière	M (selon EN 60 335–2–69)
Alimentation électrique	220-240 V, 1~50-60 Hz
Puissance maximale	1380 W
Puissance nominale	1200 W
Capacité de la cuve	30 L (sec) / 17 L (liquide)
Débit d'air maximal	143 m³/h
Dépression maximale	23,0 kPa (230 mbar)
Type de protection	IPX4
Classe de protection	I
Dimensions (L × l × h)	560 × 370 × 580 mm
Poids de fonctionnement	14,1 kg
Longueur du flexible d'aspiration	4,0 m
Diamètre du tuyau d'aspiration	35 mm
Longueur du câble d'alimentation	7,5 m
Niveau sonore (LpA)	69 dB(A)
Vibrations (main-bras)	< 2,5 m/s²
Fonctions principales	Aspiration à sec et humide, dépoussiérage d'outils électriques (prise intégrée), nettoyage automatique du filtre (intervalles 15 ou 60 s), régulation continue de la puissance d'aspiration, système antistatique
Entretien et nettoyage	Nettoyage automatique du filtre (AUTO MIN/MAX), remplacement du filtre plat plissé (PES ou PTFE), remplacement du sac filtrant en toile (réf. 9341) et du sac d'élimination (réf. 9276), nettoyage des électrodes, nettoyage du filtre de l'air de refroidissement
Sécurité	Arrêt automatique en cas de niveau de liquide maxi (conduit), surveillance du débit d'air (avertisseur sonore si < 20 m/s), protection IPX4, frein de stationnement sur roue directionnelle, déverrouillage/décontamination obligatoire avant maintenance
Pièces détachées et réparabilité	Filtre plat plissé (PES réf. 73684, PTFE réf. 8462), sac filtrant en toile (réf. 9341), sac d'élimination (réf. 9276), accessoires originaux recommandés
Informations générales	Utilisation conforme : aspirateur industriel pour poussières sèches ininflammables nocives (classe M), également pour usage professionnel (hôtels, écoles, hôpitaux, etc.). Garantie selon conditions du distributeur. Élimination conforme aux prescriptions légales.

FOIRE AUX QUESTIONS - BSS 607M Baier

Comment mettre en marche l'aspirateur Baier BSS 607M ?

Branchez la fiche secteur, puis placez l'interrupteur rotatif sur la position 1 (marche manuelle), 2 (AUTO MAX) ou 3 (AUTO MIN). Le nettoyage automatique du filtre est désactivé en position 1, activé avec un intervalle de 15 secondes en position 2 et de 60 secondes en position 3.

Comment aspirer des liquides avec cet aspirateur ?

Pour l'aspiration humide, enlevez le sac filtrant en toile ou le sac d'élimination, et montez les lèvres en caoutchouc sur la buse de sol (remplacez les bandes de brosse). Fermez le raccord d'aspiration avec l'obturateur. L'appareil s'arrête automatiquement lorsque le niveau de liquide maxi est atteint. Pour les liquides non conducteurs (huiles, émulsions), surveillez le niveau manuellement.

Que faire si la force d'aspiration diminue ?

Vérifiez les points suivants : débouchez la buse, le tuyau ou le flexible d'aspiration ; remplacez le sac filtrant en toile ou le sac d'élimination s'ils sont pleins ; assurez-vous que le recouvrement du filtre est bien enclenché ; remplacez le filtre plat plissé si nécessaire.

Comment remplacer le filtre plat plissé ?

Ouvrez le recouvrement du filtre, sortez le châssis, extraire le filtre usagé et éliminez-le selon les directives. Nettoyez la zone du côté air filtré, insérez le nouveau filtre à fleur de tous les côtés, replacez le châssis et refermez le recouvrement jusqu'au clic.

L'avertisseur sonore retentit en continu, que faire ?

Un son continu signifie que le filtre de l'air de refroidissement est colmaté. Laissez refroidir l'appareil, puis nettoyez ou remplacez le filtre de l'air de refroidissement (volets déverrouillables avec un tournevis).

Comment utiliser l'aspirateur avec un outil électrique ?

Branchez l'outil électrique sur la prise de courant de l'aspirateur. Mettez l'aspirateur en marche avec l'interrupteur rotatif (position AUTO). L'aspirateur se met automatiquement en marche et à l'arrêt avec l'outil. Utilisez l'adaptateur d'outil fourni et réglez la section du flexible d'aspiration avec le bouton rotatif pour atteindre au moins 20 m/s.

Comment changer le sac d'élimination ?

Déverrouillez et retirez la tête d'aspiration. Retournez le sac d'élimination par-dessus le réservoir, sortez l'ouverture du sac de l'embout d'aspiration, fermez hermétiquement avec le serre-câble fourni, puis retirez le sac. Mettez un nouveau sac en place, retournez-le sur le réservoir et remettez la tête d'aspiration en la verrouillant.

Quels sont les modes de fonctionnement du nettoyage automatique du filtre ?

L'appareil dispose de deux modes : AUTO MAX (nettoyage toutes les 15 secondes) et AUTO MIN (toutes les 60 secondes). Sélectionnez avec l'interrupteur rotatif. En position 1, le nettoyage automatique est désactivé. Pour un nettoyage puissant, placez sur AUTO MAX et bouchez le tube d'aspiration à la main.

Que faire si la turbine d'aspiration ne s'arrête pas après avoir vidé le réservoir ?

Après avoir vidé le réservoir, mettez l'appareil hors marche et attendez 5 secondes avant de le remettre en marche. Si le problème persiste, nettoyez les électrodes et l'espace entre elles avec une brosse.

Comment entretenir l'aspirateur après utilisation ?

Videz le réservoir, nettoyez l'intérieur et l'extérieur avec un chiffon humide (pas de produits à base de silicone). Rangez le flexible et le câble comme illustré dans le manuel. Stockez dans un endroit sec et sécurisé contre toute utilisation non autorisée. Pour la maintenance périodique, faites contrôler les dispositifs de sécurité au moins une fois par an par un professionnel.

MODE D'EMPLOI BSS 607M Baier

Lire ce manuel d'utilisation original avant la première utilisation

de votre appareil, le respecter et le conserver pour une utilisation ultérieure ou pour le futur propriétaire.

• Lire impérativement la consigne de sécurité No. 59579220 avant la première mise en service !
• En cas de non-respect des instructions de service et des consignes de sécurité, l'appareil risque de subir des dommages matériels et l'utilisateur ainsi que toute tierce personne sont exposés à des dangers potentiels.
• Contactez immédiatement le revendeur en cas d'avarie de transport.

Table des matières

Protection de l'environnement FR 1

Niveaux de danger ..... FR 1

Utilisation conforme ..... FR 1

Éléments de l'appareil. ..... FR 2

Symboles sur l'appareil. . . . . FR 2

Consignes de sécurité ..... FR 2

Mise en service.... FR 3

Utilisation .... FR 5

Transport. FR 6

Accessoires et pièces de re- change .... FR 9

Déclaration UE de conformité. FR 9

Caractéristiques techniques .. FR 10

Protection de l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'usage.

Niveaux de danger

⚠️DANGER

Signale la présence d'un danger imminent entraînant de graves blessures corporelles et pouvant avoir une issue mortelle.

⚠AVERTISSEMENT

Signale la présence d'une situation éventuellement dangereuse pouvant entraîner de graves blessures corporelles et même avoir une issue mortelle.

⚠ PRÉCAUTION

Remarque relative à une situation potentiellement dangereuse pouvant entraîner des blessures légères.

ATTENTION

Remarque relative à une situation éventuellement dangereuse pouvant entraîner des dommages matériels.

Utilisation conforme

• Le dépoussièreur a été spécialement mis au point pour une utilisation en commun avec des fraises à cannelures de mur, des perceuses à sec à diamant et d'autres outils électriques.
• Cet aspirateur est destiné au nettoyage à sec et au nettoyage par voie humide des sol et murs.
• L'appareil convient à l'aspiration de poussières sèches, ininflammables, nocives pour la santé sur des machines et appareils ; classe de poussière M selon EN 60 335–2–69. Restriction : il est interdit d'aspirer des substances cancérigènes hormis les copeaux de bois.

- Cet appareil convient à un usage industriel, par exemple dans le cadre d'hôtels, d'écoles, d'hôpitaux, d'usines, de magasins, de bureaux et d'agences de location.

Éléments de l'appareil

1 Electrodes
2 Flexible d'aspiration
3 Crochet à flexible
4 Buse à joints
5 Sortie d'air, air de travail
6 Tête d'aspiration
7 Verrouillage de la tête d'aspiration
8 Adaptateur d'outil
9 Régulateur de puissance d'aspiration (continu)
10 Manchon en caoutchouc, vissable
11 Trou de poignée
12 Récipient collecteur
13 Roues directionnelles
14 Poignée
15 Entrée d'air, air de refroidissement du moteur
16 Raccord d'aspiration
17 Obturateurs
18 Buse pour sol
19 Tuyau d'aspiration
20 Butée pour la caisse à outils
21 OEillet de fixation
22 Recouvrement du filtre
23 Poignée de transport
24 Bouton rotatif pour la section du flexible d'aspiration
25 Régulateur rotatif pour la puissance d'aspiration (mini-maxi)
26 Interrupteur rotatif
27 Prise de courant
28 Graduation de la section du flexible d'aspiration
29 Coude
30 Support pour buse de sol
31 Support pour tube d'aspiration
32 Câble d'alimentation
33 Support pour coude
34 Cadre de filtre
35 Filtre plat plissé (PES)
36 Nettoyage du filtre
37 Plaque signalétique

Symboles sur l'appareil

M ! i M

AVERTISSEMENT: Cet appareil contient des poussières dangereuses pour la santé. La vidange et l'entretien de l'appareil, y compris l'enlèvement du sachet de poussière, sont des opérations exclusivement réservées à des spécialistes porteurs d'un équipement de protection personnel. N'enclenchez pas l'appareil tant que le système de filtration n'a pas été installé au complet et que le bon fonctionnement du contrôleur de débit n'a pas été vérifié.

Filtre plat plissé (PES)

N° Art. 73684

Filtre plat de plis (PTFE)

N° Art. 8462

Sachet filtre en tissu non tissé

N° Art. 9341

Sac d'élimination

N° Art. 9276

Consignes de sécurité

⚠️DANGER

- Si l'air évacué est renvoyé dans la pièce, le taux de renouvellement d'air L dans la pièce doit être suffisant. Pour respecter les valeurs limites exigées, le débit volumétrique réintroduit doit représenter au maximum 50% du débit volumétrique d'air frais (Volume espace V_R x taux de renouvellement de l'air L_W ). Le suivant est valable sans mesures particulières de ventilation : L_W = 1h^-1 .

• Seul du personnel formé est habilité à opérer l'appareil et les substances pour lesquels il doit être utilisé, y compris le comportement sûr d'élimination du matériau aspiré.
• Cet appareil contient des poussières nocives pour la santé. Les opérations de vidange et de maintenance, y compris l'élimination du collecteur de poussières, ne doivent être effectuées que par des spécialistes portant un équipement de protection approprié.
• Ne jamais utiliser l'appareil sans le système complet de filtration.
• Respecter les dispositions de sécurité applicables qui concernent les matériaux à traiter.
• Actionner le frein de stationnement sur la roue directionnelle pour un positionnement sûr de l'appareil. Lorsque le frein de stationnement est ouvert, l'appareil peut se mettre en mouvement de manière incontrôlée.

Dispositifs de sécurité

Surveillance du filtre plat plissé

Lorsque l'appareil fonctionne sans filtre plat plissé, il s'arrête automatiquement.

Mise en service

2 modes de service sont possibles avec l'appareil :

1 Fonctionnement comme aspirateur industriel (prise pas occupée)
2 Fonctionnement comme dépoussièreur (prise occupée)
→ Raccorder le tuyau d'aspiration et selon le mode de service, l'équiper d'une buse d'aspiration ou bien le raccorder à l'appareil formant des poussières.

⚠AVERTISSEMENT

Le filtre à plis plats ne doit jamais être retiré durant l'aspiration.

⚠AVERTISSEMENT

Ne pas aspirer sans élément filtrant, sous peine d'endommager le moteur d'aspiration et de mettre la santé en danger par émission accrue de poussière fine

Avertisseur sonore

Son intermittent

Le klaxon retentit (son intermittent) lorsque la vitesse de l'air descend en-dessous de 20 m/s.

Remarque : L'avertisseur sonore réagit à la dépression.

→ Régler le bouton rotatif sur la bonne section de tuyau d'aspiration.

Son permanent

Le klaxon retentit (son permanent) lorsque le filtre de l'air de refroidissement est colmaté.

→ Laisser refroidir l'appareil. Nettoyer/remplacer le filtre de l'air de refroidissement.

Système antistatique

Les charges statiques sont évacuées par les embouts de raccordement reliés à la terre. La formation d'étincelles et les chocs électriques avec les accessoires conduisant l'électricité (inclus dans la fourniture) sont ainsi évités.

Aspiration de poussières

• L'appareil est équipé d'un filtre en non tissé avec languette de fermeture. 1 pièce est inclue dans l'étendue de livraison. Référence pour le remplacement : 9341 (5 pièces)
• L'appareil est équipé d'un sachet pour le recyclage avec serre-câble. 1 pièce est inclue dans l'étendue de livraison. Référence pour le remplacement : 9276 (5 pièces)

Remarque : Cet appareil permet d'aspirer toutes sortes de poussières jusqu'à la classe de poussières M. L'utilisation d'un sachet de récupération de la poussière (réf. indiquée sur le système filtrant) est prescrite par la loi.

Remarque : L'appareil convient à une utilisation en tant qu'aspirateur industriel pour l'aspiration et le dépoussiérage à différents endroits, de poussières sèches, non inflammables avec des valeurs AGW supérieures ou égale à 0,1 mg/m³.

- Pour l'aspiration de poussière fine, il faut utiliser, en plus, un filtre en non tissé, un sachet pour le recyclage.

Mise en place du sac filtrant en toile

Illustration A

→ Déverrouiller et retirer la tête d'aspiration.
→ Enfiler le sac en toile.
→ Positionner la tête d'aspiration et la ver-rouiller.

Monter le sac d'élimination

Illustration B

Remarque : L'ouverture du sac d'élimination doit être tirée en totalité sur la saillie de l'embout d'aspiration.

→ Déverrouiller et retirer la tête d'aspiration.
→ Enficher le sachet d'élimination.
→ Retourner le sachet d'élimination sur le réservoir.
→ Positionner la tête d'aspiration et la ver-rouiller.

Aspiration humide

⚠️DANGER

Pour l'aspiration de liquide, il est interdit d'aspirer des poussières nocives pour la santé.

Montage des lèvres en caoutchouc

Illustration C

→ Démonter les bandes de brosse
→ Monter les lèvres en caoutchouc.

Fermer le raccord d'aspiration

Illustration D

→ Placer l'obturateur exactement dans le connecteur pour flexible d'aspiration.
→ Enfoncer le manchon de jonction jusqu'à la butée.

Enlever le sac filtrant en toile

Illustration E

→ Déverrouiller et retirer la tête d'aspiration.
→ Sortir le filtre en non tissé par le haut sur la bride.
→ Fermer hermétiquement le filtre en non tissé avec le capuchon de fermeture.

→ Eliminer le sac filtrant en toile selon les dispositions légales.
→ Positionner la tête d'aspiration et la ver-rouiller.
– Lors de l'aspiration de saletés humides, il faut toujours retirer le sac filtrant en toile.

Retirer le sac d'élimination

Illustration F

→ Déverrouiller et retirer la tête d'aspiration.
→ Retourner le sac d'élimination.
→ Sortir l'ouverture du sac d'élimination au-dessus de l'embout d'aspiration vers l'arrière.
→ Fermer hermétiquement le sachet pour le recyclage avec un serre-câble sous l'ouverture.
→ Retirer le sac d'élimination.
→ Eliminer le sac d'élimination selon les dispositions légales.
→ Positionner la tête d'aspiration et la ver-rouiller.
- En cas d'aspiration de saletés humides, il faut toujours enlever le filtre d'élimination.

Généralités

• Pour l'aspiration de saletés humides avec le suceur plat ou le petit suceur, ou bien si l'aspiration consiste surtout à aspirer de l'eau d'un réservoir, il est recommandé de désactiver la fonction "Nettoyage automatique du filtre".
• L'appareil se met automatiquement hors marche lorsque le niveau de liquide maxi est atteint.
• En cas de liquides non conducteurs (par exemple émulsion de perçage, huiles et graisses), l'appareil n'est pas mis hors marche lorsque le réservoir est plein. Le niveau de remplissage doit être contrôlé en permanence et le réservoir doit être vidé à temps.
• À la fin de l'aspiration humide : nettoyer le filtre à plis plats en même temps que le filtre. Nettoyer les électrodes avec une brosse. Nettoyer le réservoir avec un chiffon humide et le sécher.

Clip de fixation

Illustration G

Le flexible d'aspiration est doté d'un système à clip. Tous les accessoires largeur nominale de 35 mm peuvent être connectés.

Utilisation

Interrupteur rotatif

0	Appareil ARRÊT
1	Appareil MARCHENettoyage du filtre automatique : ARRET
2 AUTO MAX	Appareil MARCHENettoyage du filtre automatique : intervalle maximal
3 AUTO MIN	Appareil MARCHENettoyage du filtre automatique : intervalle minimal

Mettre l'appareil en marche

→ Brancher la fiche secteur.
→ Placer le bouton rotatif sur le programme souhaité.

Régler la puissance d'aspiration

→ Régler la puissance d'aspiration (min-max) sur le régulateur rotatif.

Travailler avec des outils électriques

⚠️DANGER

Risque de blessure et d'endommagement ! La prise n'est destinée qu'au raccord direct d'outils électriques sur l'aspirateur. Toute autre utilisation de la prise est interdite.

→ Brancher la fiche de secteur de l'outil électrique sur l'aspirateur.
L'aspirateur se trouve en mode veille.

→ Enclencher l'appareil à l'aide de l'interrupteur rotatif.

Remarque : l'aspirateur est automatiquement mis en marche et hors marche avec l'outil électrique.

Remarque : l'aspirateur a une temporisation de démarrage d'au maximum 0,5 secondes et un temps de marche par inertie d'au maximum 15 secondes.

Remarque : Pour les données de branchement des outils électriques, voir les caractéristiques techniques.

Illustration H

→ Retirer le coude figurant sur le tuyau d'aspiration.
→ Monter l'adaptateur d'outil sur le flexible d'aspiration.

Illustration 1

→ Raccorder l'adaptateur d'outil sur l'outil électrique.

Remarque : Les différentes sections du tuyau d'aspiration sont nécessaires afin de pouvoir garantir une adaptation aux sections de branchement des appareils d'usinage.

→ Régler le débit volumique minimum sur le bouton rotatif pour la section du flexible d'aspiration.

La graduation indique la section du flexible d'aspiration.

Remarque : pour le fonctionnement comme dépoussièreur à différents endroits (appareil de traitement enfiché sur l'aspirateur), le dispositif de surveillance intégré doit être adapté à l'appareil de traitement raccordé (générateur de poussières). Ceci signifie que l'utilisateur doit être averti si le débit volumétrique minimal de 20 m/s nécessaire pour l'aspiration n'est pas atteint.

Nettoyage automatique du filtre

L'appareil dispose d'un nettoyage de filtre spécial, particulièrement efficace pour la poussière fine. Le filtre plat plissé est nettoyé automatiquement toutes les 15 secondes (AUTO MAX) ou toutes les 60 secondes (AUTO MIN) par un flux d'air (bruit de pulsation).

→ Placer le bouton rotatif sur le programme souhaité (AUTO MIN/AUTO MAX).

Illustration J

Nettoyage puissant (en cas de fort encrassement du filtre plat plissé) : Placer le bouton rotatif sur le programme 2, fermer le tube d'aspiration et/ou le coude à la main et attendre le nettoyage du filtre automatique (toutes les 15 secondes).

Mise hors service de l'appareil

→ Couper l'appareil à l'aide de l'interrupteur rotatif.
→ Retirer la fiche secteur.

Après chaque mise en service

→ Vider le réservoir.
→ Nettoyer la partie intérieure et extérieure de l'appareil en l'aspirant et en l'essuyant avec un chiffon humide.

Ranger l'appareil

Illustration K

→ Conserver le flexible d'aspiration et le câble d'alimentation de la manière représentée.
→ Entreposer l'appareil dans un endroit sec et le sécuriser contre toute utilisation non autorisée.

Transport

⚠ PRÉCAUTION

Risque de blessure et d'endommagement! Respecter le poids de l'appareil lors du transport.

→ Fermer le raccord d'aspiration, voir aspiration humide.
→ Retirer le tube d'aspiration avec la buse de sol du support. Pour transporter l'appareil, le saisir au niveau de la poitnée et du tube d'aspiration.
→ Sécuriser l'appareil contre les glissements ou les basculements selon les directives en vigueur lors du transport dans des véhicules.

Entreposage

⚠ PRÉCAUTION

Risque de blessure et d'endommagement ! Prendre en compte le poids de l'appareil à l'entreposage.

Cet appareil doit uniquement être entreposé en intérieur.

Entretien et maintenance

⚠️DANGER

Avant d'effectuer tout type de travaux sur l'appareil, le mettre hors service et débrancher la fiche électrique.

Des machines destinées à éliminer les poussières sont des dispositifs de sécurité permettant d'éviter ou d'éliminer d'éventuels risques au sens de BGV A1.

- Pour la maintenance par l'utilisateur, l'appareil doit être désassemblé, nettoyé et entretenu, dans la mesure du possible, sans que le personnel de maintenance ni d'autres personnes ne soient exposés à un danger quelconque. La décontamination avant le désassemblage fait également partie des mesures de précaution appropriées. Prendre des mesures adéquates pour assurer une ventilation forcée à filtrage local aux endroits où l'appareil est désassemblé, nettoyage de la surface de maintenance et protection appropriée du personnel.

• La partie extérieure de l'appareil doit être décontaminée par aspiration des poussières et essuyée proprement, ou traitée avec un produit d'étanchéité avant d'être sortie de la zone dangereuse. Tous les éléments de l'appareil doivent être considérés comme contaminés s'ils sont sortis de la zone dangereuse. Appliquer les mesures qui s'imposent pour éviter toute répartition de poussière.
• Lors des travaux de maintenance et de réparation, il faut obligatoirement jeter tous les objets contaminés ne pouvant pas être nettoyés de manière satisfaisante. De tels objets doivent être évacués dans des sacs imperméables, en conformité avec les prescriptions en vigueur pour l'élimination de tels déchets.
• Pour le transport et la maintenance de l'appareil, l'orifice d'aspiration doit être raccordé à l'obturateur.

⚠AVERTISSEMENT

Les dispositifs de sécurité permettant d'empêcher ou d'éviter des dangers doivent être entretenus régulièrement. Cela signifie qu'ils doivent être contrôlés au moins un fois par an par le fabricant ou une personne habilitée du point de vue de la sécurité technique de fonctionnement, p. ex. étanchéité de l'appareil, détérioration du filtre, fonctionnement des dispositifs de contrôle.

ATTENTION

Risque d'endommagement ! Ne pas utiliser de produits d'entretien à base de silicone pour le nettoyage.

• Certains travaux de maintenance et de nettoyage simples peuvent être effectués par l'utilisateur.
• La surface de l'appareil et l'intérieur de la cuve devraient être nettoyés régulièrement avec un chiffon humide.

⚠️DANGER

Danger du fait de poussière nocive. Pour les travaux d'entretien (par ex. remplacement du filtre), porter un masque respiratoire P2 ou supérieur et une tenue à usage unique.

Remplacement du filtre à plis plats

Illustration L

→ Ouvrir le recouvrement du filtre.
→ Sortir le châssis du filtre.
→ Extraire le filtre à plis plats.
→ Éliminer le filtre plat plissé usagé conformément aux directives légales.
→ Enlever la saleté accumulée du côté de l'air filtré.
→ Insérer le nouveau filtre à plis plats. Veiller, lors de l'insertion, à ce que le filtre plat plissé soit posé à fleur de tous les côtés.
→ Insérer le châssis du filtre.
→ Fermer le recouvrement du filtre, il faut l'entendre s'enclencher.

Remplacer le sac filtrant en feutre/sachet pour le recyclage

Fermer le raccord d'aspiration

Illustration D

→ Fermer le raccord d'aspiration, voir aspiration humide.

Remplacement du sac filtrant en toile

Illustration E

→ Déverrouiller et retirer la tête d'aspiration.
→ Sortir le filtre en non tissé par le haut sur la bride.
→ Fermer hermétiquement le filtre en non tissé avec le capuchon de fermeture.
→ Eliminer le sac filtrant en toile selon les dispositions légales.
→ Enfiler le nouveau sac filtrant en toile.
→ Positionner la tête d'aspiration et la ver-rouiller.

Remplacement du sac d'élimination

Illustration F

→ Déverrouiller et retirer la tête d'aspiration.
→ Retourner le sac d'élimination.
→ Sortir l'ouverture du sac d'élimination au-dessus de l'embout d'aspiration vers l'arrière.
→ Fermer hermétiquement le sachet pour le recyclage avec un serre-câble sous l'ouverture.
→ Retirer le sac d'élimination.
→ Eliminer le sac d'élimination selon les dispositions légales.
→ Mettre le nouveau sac d'élimination en place.
→ Retourner le sachet d'élimination sur le réservoir.
→ Positionner la tête d'aspiration et la ver-rouiller.

Nettoyer/remplacer le filtre de l'air de refroidissement

Illustration M

→ Laisser refroidir l'appareil.
→ Déverrouiller les volets d'air de refroidissement à l'aide d'un tournevis et les faire sortir en les basculant.

→ Nettoyer le filtre de l'air de refroidissement (aspiration, lavage) ou le remplacer.
→ Rentrer les volets d'air de refroidissement et les enclencher.

Nettoyage des électrodes

→ Déverrouiller et retirer la tête d'aspiration.
→ Nettoyer les électrodes avec une brosse.
→ Positionner la tête d'aspiration et la ver-rouiller.

Assistance en cas de panne

⚠️DANGER

Avant d'effectuer tout type de travaux sur l'appareil, le mettre hors service et débrancher la fiche électrique.

Remarque : l'appareil doit immédiatement être mis hors marche en cas de panne (par exemple rupture de filtre). L'erreur doit être éliminée avant de remettre l'appareil en marche.

La turbine d'aspiration ne fonctionne pas

→ Vérifier la prise et le fusible de l'alimentation électrique.
→ Vérifier le câble d'alimentation, la fiche secteur, les électrodes et la prise de l'appareil.
→ Allumer l'appareil.

Turbine d'aspiration se met hors marche

→ Vider le réservoir.
→ Insérer le filtre plat plissé.

Turbine d'aspiration ne se remet pas en marche après avoir vidé la cuve

→ Mettre l'appareil hors marche et attendre 5 secondes avant de le remettre en marche.
→ Nettoyer les électrodes ainsi que l'espace libre entre les électrodes à l'aide d'une brosse.

La force d'aspiration diminue

→ Déboucher la buse d'aspiration, le tuyau d'aspiration, le flexible d'aspiration ou le filtre plat à plis.
→ Remplacement du sac filtrant en toile plein.
→ Remplacer le sac d'élimination plein.
→ Enclencher correctement le recouvrement de filtre.
→ Remplacer le filtre à plis plats.

De la poussière s'échappe lors de l'aspiration

Illustration N

→ Contrôler/corriger la position de montage correcte du filtre à plis plat.
→ Remplacer le filtre à plis plats.

Dispositif automatique de coupure (aspiration humide) ne se déclenche pas

→ Nettoyer les électrodes ainsi que l'espace libre entre les électrodes à l'aide d'une brosse.
→ Contrôler en permanence le niveau de remplissage en cas de liquides non conducteurs.

Le klaxon retentit - son intermittent

→ Régler le bouton rotatif sur la bonne section de tuyau d'aspiration.
→ Lorsque le sac filtrant en feutre est plein et que le débit volumétrique minimal n'est plus atteint, il faut le remplacer.
→ Lorsque le sachet d'élimination est plein et que le débit volumétrique minimal n'est plus atteint, il faut le remplacer.
→ Remplacer le filtre à plis plats.

Le klaxon retentit - son permanent

→ Laisser refroidir l'appareil. Nettoyer/remplacer le filtre de l'air de refroidissement.

Le nettoyage automatique de filtre ne fonctionne pas

→ Le flexible d'aspiration n'est pas raccordé.

Le nettoyage automatique ne se laisse pas mettre hors service

→ Informer le service après-vente.

Le nettoyage automatique ne se laisse pas mettre en service

→ Informer le service après-vente.

Service après-vente

Si la panne ne peut être réparée, l'appareil doit être contrôlé par le service après-vente.

Mise au rebut

Lorsqu'il n'est plus utilisé, l'appareil doit être éliminé conformément aux prescriptions légales.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l'appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre reven- deur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Accessoires et pièces de rechange

N'utiliser que des accessoires et pièces de rechange d'origine, ils garantissent le bon fonctionnement de l'appareil.

Déclaration UE de conformité

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d'hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit : Aspirateur à sec et par voie humide

Type : BSS 607M

Directives européennes en vigueur :

Normes harmonisées appliquées :

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

EN 50581

Normes nationales appliquées :

Les soussignés agissent par ordre et avec les pleins pouvoirs de la Direction commerciale.

P. Kexob p.p. Dopelmo

Directeur Général ppa.

Thomas Schwab Jens Deggelmann

Otto Baier GmbH

Heckenwiesen 26

71679 Asperg

Asperg, 2018/01/01

Caractéristiques techniques

		BSS 607M
Tension du secteur V 220-240
Fréquence Hz 1~50-60
Puissance maximale W 1380
Puissance nominale W 1200
Capacité de la cuve l 30
Capacité de liquide l 17
Débit d'air (max.) m	^3/h 143
Dépression (max.) kPa (mbar) 23,0 (230)
Branchement des outils électriques W 100-2200
Surface du filtre plat à plis m	^2	0,6
Type de protection -- IPX4
Classe de protection	-- l
Diamètre du tuyau d'aspiration	mm 35
Longueur du flexible d'aspiration	m	4,0
Longueur x largeur x hauteur	mm	560 x 370 x 580
Poids de fonctionnement typique	kg	14,1
Valeurs définies selon EN 60335-2-69
Niveau de pression acoustique L_pA	dB(A)	69
Incertitude K_pA	dB(A)	2
Valeur de vibrations bras-main	m/s ^2	<2,5
Incertitude K	m/s ^2	0,2

Câble d’ali-mentation	H07RN-F 3x1,5 mm2
	N° Art.	Longueur de câble
EU	74864	7,5 m

* Classe de poussière M, Conservation ≥ 99,9 %

BAIER

Elektro- werkzeuge

48, rue du Docteur Léonce Basset

F-93403 Saint-Ouen Cedex

Tél. [phone]

Fax [phone]

[e-mail]

www.baier.fr

OTTO BAIER Italiana S.r.l.
