GEBRUIKSAANWIJZING BSS 607M Baier

Lees vóór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

- Voor de eerste inbedrijfstelling de veiligheidsinstrucries id-nr. 59579220 beslist doorlezen!

- Bij veronachtzaming van de gebruiks- aanwijzing en de veiligheidsaanwijzingen kan schade aan het apparaat ont- staan, en gevaar voor gebruikers en an- dere personen.

- Bij transportschade onmiddellijk de handelaar op de hoogte brengen.

Inhoudsopgave

Zorg voor het milieu .... NL 1

Gevarenniveaus .... NL 1

Reglementair gebruik ..... NL 1

Apparaat-elementen ..... NL 2

Symbolen op het toestel ..... NL 2

Veiligheidsinstructies. . . . . . . NL 2

Inbedrijfstelling .... NL 3

Bediening .... NL 5

Vervoer NL 6

Opslag.... NL 6

Onderhoud .... NL 6

Hulp bij storingen .... NL 7

Afvalverwijdering. . . . . . . . . NL 8

Garantie NL 9

Toebehoren en reserveonderde- len .... NL 9

EU-conformiteitsverklaring . . . NL 9

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpak- kingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stoffen mogen niet in het milieu belanden. Verwijder overbodig geworden apparatuur daarom via geschikte inzamelpunten.

Gevarenniveaus

⚠ GEVAAR

Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

⚠ WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

⚠VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden.

- De ontstoffer werd speciaal ontwikkeld voor het gebruik in combinatie met deuvelfrezen, droge diamantboormachines en andere elektrische werktuigen.

- Deze zuiger is voor het natte en droge reinigen van vloer- en muuroppervlakken bestemd.

- Het apparaat is geschikt voor het opzui-gen van droge, brandbare, schadelijke stoffen op machines en apparaten met stofklasse M conform EN 60 335-2-69. Beperking: Er mogen geen kankerver-wekkende stoffen, behalve houtspaan-ders, opgezogen worden.

- Dit apparaat is geschikt voor industrieel gebruik, zoals bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoorgebouwen en verhuurkan- toren.

Apparaat-elementen Sym

1 Elektroden
2 Zuigslang
3 Slanghaak
4 Voegensproeier
5 Luchtuitstroming, werklucht
6 Zuigkop
7 Vergrendeling van de zuigkop
8 Gereedschapsadapter
9 Zuigkrachtregelaar (traploos)
10 Rubbermanchet, schroefbaar
11 Greep
12 Vuilreservoir
13 Zwenkwiel
14 Handgreep
15 Luchttoevoer, motor-koellucht
16 Luchtinlaatleidingen
17 Afsluitstop
18 Vloersproeier
19 Zuigbuis
20 Aanslag voor gereedschapskist
21 Bevestigingsoog
22 Filterafdekking
23 Handgreep
24 Draaischakelaar voor doorsnede van zuigslang
25 Draairegelaar voor zuigcapaciteit (minmax)
26 Draaischakelaar
27 Contactdoos
28 Schaalverdeling van de doorsnede van zuigslang
29 Elleboog
30 Houder voor vloersproeier
31 Houder voor zuigbuis
32 Netkabel
33 Houder voor bocht
34 Filterframe
35 Vlakke harmonicafilter (PES)
36 Filterreiniging
37 Typeplaatje

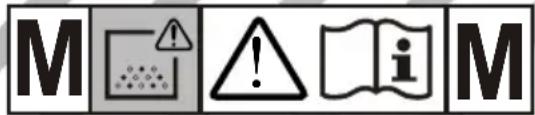

len op het toestel

M ! i M

WAARSCHUWING: Dit apparaat bevat stoffen die gevaarlijk zijn voor de gezondheid. Alleen deskundige personen die een geschikte persoonlijke veiligheidsuitrusting dragen mogen het apparaat onderhouden en leegmaken, daarbij inbegrepen het verwijderen van de stofzak. Schakel het apparaat niet in voordat het volledige filtersysteem geinstalleerd en de werking van de volumestroomcontrole getest is.

Vlakke harmonicafilter (PES)

Art.-nr. 73684

Vlak harmonicafilter (PTFE)

Art.-nr. 8462

Filterzak van vlies

Art.-nr. 9341

Afvalzak

Art.-nr. 9276

Veiligheidsinstructies

⚠ GEVAAR

- Indien de retourlucht in de ruimte teruggeblazen wordt, moet een voldoende ventilatiegraad L in de ruimte voorhanden zijn. Om de vereiste grenswaarden na te leven, mag de teruggevoerde volumestroom maximaal 50 % van de volumestroom verse lucht (ruimtevolume V_R x luchtverversingspercentage L_W ) bedragen. Zonder bijzondere ventilatiemaatregelen geldt het volgende: L_W = 1h^-1 .

• Gebruik van het apparaat en de sub- stanties waarvoor het moet worden ge- bruikt, incl. de veilige werkwijze bij de afvoer van het opgezogen materiaal al- leen door geschoold personeel.
• Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Legings- en onderhoudswerkzaamheden, inclusief het verwijderen van de stofverzamelcontainer, mogen alleen worden uitgevoerd door vaklui die de nodige beschermingskleding dragen.
• Apparaat niet zonder het volledige filter-systeem gebruiken.
• De toe te passen veiligheidsbepalingen betreffende de te behandelen materialen moeten in acht genomen worden.
• Voor een veilige stand van het apparaat de parkeerrem aan het zwenkwiel gebruiken. Als het apparaat niet op de rem wordt gezet, kan het ongecontroleerd gaan bewegen.

Veiligheidsinrichtingen

Bewaking van het vlakke harmonicafilter

Bij gebruik van het apparaat zonder vlak harmonicafilter, wordt het automatisch uitgeschakeld.

Inbedrijfstelling

Het apparaat kan op 2 manieren gebruikt worden:

1 Gebruik als industriële stofzuiger (stopcontact niet gebruikt)
2 Gebruiker als ontstoffer (stopcontact gebruikt)
→ Zuigslang aansluiten en afhankelijk van de gebruiksssoort van zuigkop voorzien of op het stofopwekkende apparaat aansluiten.

⚠ WAARSCHUWING

Bij het zuigen mag de vlakvouwfilter nooit verwijderd worden.

⚠ WAARSCHUWING

Nooit zonder filterelement zuigen aangezien anders de zuigmotor beschadigd wordt en door het verhoogde emissie van fijn stof een gezondheidsrisico ontstaat!

Claxon

Intervaltoon

De claxon klinkt (intervaltoon) wanneer de luchtsnelheid lager is dan 20 m/s.

Aanwijzing: De claxon reageert op onderdruk.

→ Draaischakelaar op de juiste zuigslang-diameter stellen.

Continue toon

De claxon klinkt (continue toon) wanneer het koelluchtfilter verstopt is.

→ Apparaat laten afkoelen. Koelluchtfilter reinigen/vervangen.

Antistatisch systeem

Door de geaarde aansluitmof worden statische opladingen afgeleid. Daardoor worden vonkvorming en stroomstoten met elektrisch geleidende accessoires (meegeleverd) verhinderd.

Droogzuigen

- Het apparaat is uitgerust met een vliesfilterzak met sluitstrip. Bij de levering is 1 stuk inbegrepen. Bestelnummer voor de vervanging: 9341 (5 stuks) - Het apparaat is uitgerust met een stof-verzamelzak met kabelbinder. Bij de levering is 1 stuk inbegrepen. Bestelnummer voor de vervanging: 9276 (5 stuks)

Opmerking: Met dit apparaat kunnen alle soorten stof tot stofklasse M worden opgezogen. Het gebruik van een stofverzamelzak (art.nr. zie filtersystemen) is wettelijk voorgeschreven.

Tip: Het apparaat is als industriestofzuiger voor het opzuigen en als ontstoffer voor verplaatsbaar gebruik voor het wegzuigen van droog, niet brandbaar stof met AGW-waarden groter dan/gelijk aan 0,1 mg/m ^3 geschikt.

- Bij het opzuigen van fijn stof moet ook een vliesfilterzak of een stofverzamelzak worden gebruikt.

Filterzak aanbrengen

Afbeelding A

→ Zuigkop ontgrendelen en wegnemen.
→ Filterzak erop steken.
→ Zuigkop eropzetten en vergrendelen.

Afvalzak aanbrengen

Afbeelding B

Aanwijzing: De opening van de afvalzak moet geheel over de rand van de zuigstomp heen worden getrokken.

→ Zuigkop ontgrendelen en wegnemen.
→ Stofzak aanbrengen.
→ Stofzak over reservoir stulpen.
→ Zuigkop eropzetten en vergrendelen.

Natzuigen

⚠ GEVAAR

Bij net natzuigen mogen geen stoffen op- gezogen worden die schadelijk zijn voor de gezondheid.

Inbouw rubber lippen

Afbeelding C

→ Borstelstrook demonteren.
→ Rubber strippen inbouwen.

Zuigaansluiting sluiten

Afbeelding D

→ Plaats de sluitstop nauwkeurig in de zuigaansluiting.
→ Schuif de sluitstop tot de aanslag erin.

Filterzak verwijderen

Afbeelding E

→ Zuigkop ontgrendelen en wegnemen.
→ Vliesfilterzak aan de flens omhoog eruit trekken.
→ Vliesfilterzak met afsluitdop afsluiten.
→ Gebruikte filterzak wegdoen conform de wettelijke bepalingen.
→ Zuigkop eropzetten en vergrendelen.
- Bij het opzuigen van nat vuil moet altijd de filterzak verwijderd worden.

Afvalzak verwijderen

Afbeelding F

→ Zuigkop ontgrendelen en wegnemen.
→ Stofverzamelzak naar boven stulpen.
→ Opening van de stofverzamelzak over de zuigopening naar achteren verwijderen.
→ Stofverzamelzak met kabelbinder onder de opening afsluiten.
→ Afval eruit nemen.
→ Stofverzamelzak verwijderen conform de wettelijke bepalingen.
→ Zuigkop eropzetten en vergrendelen.
- Bij het opzuigen van nat vuil moet altijd de afvalzak verwijderd worden.

Algemeen

• Bij het opzuigen van nat vuil met de stof- of voegkop, resp. indien er overwegend water uit een container opgezogen wordt, raden wij u aan om de functie 'Automatische filterreiniging' uit te zetten.
• Bij het bereiken van de max. vulstand schakelt het apparaat automatisch uit.
• Bij niet geleidende vloeistoffen (b.v. booremulsie, oliën en vetten) wordt het toestel bij een volle container niet uitschakeld. De vulstand moet voortdurend gecontroleerd worden en de container moet tijdig geleegd worden.
• Na het stoppen met natzuigen: Vlak-vouwfilter samen met de filterreiniging schoonmaken. Elektrodes met een borstel schoonmaken. Reservoir met een vochtige doek schoonmaken en afdrogen.

Clipverbinding

Afbeelding G

De zuigslang is van een clip-systeem voorzien. Alle accessoires met nominale diameter 35 mm kunnen aangesloten worden.

Bediening

Draaischakelaar

0	Apparaat UIT
1	Apparaat AANAutomatische filterreiniging: UIT
2 AUTO MAX	Apparaat AANAutomatische filterreiniging: maximaal interval
3 AUTO MIN	Apparaat AANAutomatische filterreiniging: minimaal interval

Apparaat inschakelen

→ Steek de netstekker in de contactdoos.
→ Draaischakelaar op gewenst programma zetten.

Zuigcapaciteit instellen

→ Zuigcapaciteit (min-max) instellen met de draairegelaar.

Werken met elektrische werktuigen

⚠ GEVAAR

Gevaar voor letsels en beschadigingen! Het stopcontact ist alleen voor de recht- streekse aansluiting van elektrisch gereed- schap aan de zuiger bestemd. Ieder ander gebruik van het stopcontact ist niet togets- aan.

→ Stroomstekker van het elektrische werktuig aan de zuiger insteken.
De zuiger bevindt zich in de standby-modus.
→ Apparaat met de draaischakelaar in-schakelen.

Aanwijzing: De zuiger wordt met het elektrische gereedschap automatisch in- en uitgeschakeld.

Aanwijzing: De zuiger heeft een aanloop-vertraging van max. 0,5 seconden en een nalooptijd van max. 15 seconden.

Aanwijzing: Voor vermogensaansluit-waarde van het elektrische gereedschap, zie Technische gegevens.

Afbeelding H

→ Elleboog aan de zuigslang verwijderen.
→ Monteer de gereedschapsadapter op de zuigslang.

Afbeelding

→ Sluit de gereedschapsadapter aan op het elektrische gereedschap.

Aanwijzing: De verschillende zuigslangdiameters zijn noodzakelijk om een aanpassing aan de aansluitdiameters van de bewerkingsapparaat mogelijk te maken.

→ Minimale volumestroom op de draai-schakelaar voor de doorsnede van zuigslang instellen.

De schaalverdeling geeft de doorsnede van de zuigslang aan.

Aanwijzing: Voor de werking als ontstoffer voor ter plaatse veranderbare werking (bewerkingsapparaat aan de zuiger ingestoken) moet de ingebouwde bewaking op het aangesloten bewerkingsapparaat (stofopwekker) worden afgestemd. Dat wil zeggen dat de gebruiker moet worden gewaarschuwd wanneer de voor het afzuigen noodzakelijke minimale volumestroom van 20 m/s wordt onderschreden.

Het apparaat beschikt over een speciale filterreiniging, vooral geschikt voor fijn stof. Hierbij wordt de vlakke harmonicafilter om de 15 seconden (AUTO MAX) of om de 60 seconden (AUTO MIN) door een luchtstroom automatisch gereinigd (pulserend geluid).

→ Draaischakelaar op gewenst programma zetten (AUTO MIN-AUTO MAX).

Afbeelding J

Power-reiniging (bij bijzonder sterke vervuiling van de vlakke harmonicafilter): Draaischakelaar op programma 2 zetten, zuigbuis of bocht met de hand sluiten en wachten op automatische filterreiniging (elke 15 seconden).

Apparaat uitschakelen

→ Apparaat met de draaischakelaar uitschakelen.

→ Netstekker uittrekken.

Na elk bedrijf

→ Reservoir leegmaken.
→ Apparaat aan de binnen- en buitenkant reinigen door afzuigen en afvegen met een vochtige doek.

Apparaat opslaan

Afbeelding K

→ Zuigslang en stroomkabel bewaren in overeenstemming met de afbeelding.
→ Apparaat in een droge ruimte plaatsen en beveiligen tegen onbevoegd gebruik.

Vervoer

⚠VOORZICHTIG

Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat.

→ Zuigaansluiting sluiten, zie natzuigen.
→ Zuigbuis met vloerkop uit de houder nemen. Draag het apparaat aan de draaggreep en aan de zuigbuis.
→ Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Opslag

⚠VOORZICHTIG

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

⚠ GEVAAR

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Stofverwijderende machines zijn veiligheidsinrichtingen voor het voorkomen of elimineren van gevaren in de zin van BGV A1.

- Voor het onderhoud door de gebruiker moet het apparaat uit elkaar genomen, gereinigd en onderhouden worden, voor zover dat uitgevoerd kan worden zonder dat daarbij gevaren ontstaan voor het onderhoudspersoneel en andere personen. Geschikte voorzorgsmaatregelen bevatten het ontgiften vóór de demontage. Voorzorgen nemen voor lokaal gefilterde kunstmatige verluchting op de plaats waar het apparaat uit elkaar genomen wordt, reiniging van het onderhoudsoppervlak en geschikte bescherming van het personeel.

- De buitenkant van het apparaat moet ontgift en schoongeveegd worden of behandeld worden met afdichtingmateriaal vooraleer het uit het gevaarlijke gebied gehaald wordt. Alle onderdelen van het apparaat moeten beschouwd worden als verontreinigd indien ze uit het gevaarlijke gebied gehaald worden. Passende maatregelen moeten genomen worden, om verspreiding van stof te vermijden.

- Bij de uitvoering van onderhouds- en herstellingswerkzaamheden moeten alle verontreinigde voorwerpen die niet voldoende gereinigd kunnen worden, weggegooid worden. Zulke voorwerpen moeten in ondoorlaatbare zakken en overeenkomstig de geldende bepalingen betreffende de verwijdering van dat soort afval verwijderd worden.

- Bij transport en onderhoud van het apparaat moet de aanzuigopening met de sluitstop afgesloten worden.

⚠ WAARSCHUWING

Veiligheidsinrichtingen ter voorkoming van gevaren moeten regelmatig onderhouden worden. Dat betekent tenminste één keer per jaar door de fabrikant of een opgeleide persoon gecontroleerd worden op een veiligheidstechnisch perfecte toestand, bv. dichtheid van het apparaat, beschadiging van de filter, functie van de controle-inrichtingen.

LET OP

Gevaar voor beschadiging! Geen onderhoudsmiddelen met siliconen gebruiken.

– Eenvoudige onderhouds- en controlewerkzaamheden kunt u zelf uitvoeren.
- De oppervlakten van het apparaat en de binnenkant van de container dienen regelmatig met een vochtige doek gereinigd te worden.

⚠ GEVAAR

Gevaar door stof dat schadelijk is voor de gezondheid. Bij onderhoudswerkzaamheden (bv. filtervervanging) ademmasker P2 of meer en wegwerpkledij dragen.

Vlakvouwfilter vervangen

Afbeelding

→ Filterafdekking openen.
→ Filterframe verwijderen.
→ Vlakvouwfilter eruitnemen.
→ Gebruikte vlakke harmonicafilter conform de wettelijke bepalingen afvoeren.
→ Vuil dat aan de verseluchtkant is gaan zitten, verwijderen.
→ Nieuwe vlakvouwfilter plaatsen. Bij het plaatsen erop letten dat de vlakke harmonicafilter aan alle kanten gelijk ligt.
→ Filterframe plaatsen.
→ Filterafdekking sluiten, moet hoorbaar in elkaar sluiten.

Vliesfilterzak/stofverzamelzak vervangen

Zuigaansluiting sluiten

Afbeelding D

→ Zuigaansluiting sluiten, zie natzuigen.

Filterzak vervangen

Afbeelding E

→ Zuigkop ontgrendelen en wegnemen.
→ Vliesfilterzak aan de flens omhoog eruit trekken.
→ Vliesfilterzak met afsluitdop afsluiten.
→ Gebruikte filterzak wegdoen conform de wettelijke bepalingen.
→ Nieuwe filterzak erop steken.
→ Zuigkop eropzetten en vergrendelen.

Afvalzak vervangen

Afbeelding F

→ Zuigkop ontgrendelen en wegnemen.
→ Stofverzamelzak naar boven stulpen.
→ Opening van de stofverzamelzak over de zuigopening naar achteren verwijderen.
→ Stofverzamelzak met kabelbinder onder de opening afsluiten.
→ Afval eruit nemen.
→ Stofverzamelzak verwijderen conform de wettelijke bepalingen.
→ Nieuwe afvalzak aanbrengen.
→ Stofzak over reservoir stulpen.
→ Zuigkop eropzetten en vergrendelen.

Koelluchtfilter reinigen/vervangen

Afbeelding M

→ Apparaat laten afkoelen.
→ Koelluchtkleppen met schroevendraai- er ontgrendelen en eruitdraaien.
→ Koelluchtfilter reinigen (afzuigen, uitspoelen) of vervangen.
→ Koelluchtkleppen inklappen en vastklikken.

Elektrodes reinigen

→ Zuigkop ontgrendelen en wegnemen.
→ Elektrodes met een borstel schoonma-ken.
→ Zuigkop eropzetten en vergrendelen.

Hulp bij storingen

⚠ GEVAAR

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Aanwijzing: Wanneer er een storing (bijv. filterbreuk) optreedt, moet het apparaat onmiddellijk worden uitgeschakeld. De storing worden verholpen voordat het apparaat opnieuw wordt ingeschakeld.

Zuigturbine start niet

→ Stekker en zekering van de stroom- voorziening controleren.
→ Stroomkabel, stekker, elektroden en contactdoos van het apparaat controle- ren.
→ Apparaat inschakelen.

Zuigturbine schakelt uit

→ Reservoir leegmaken.
→ Breng de vlakke harmonica aan.

Zuigturbine start na het legen van de container niet opnieuw

→ Apparaat uitschakelen en 5 seconden wachten, na 5 seconden weer aanzetten.
→ Elektrodes en de tussenruimte van de elektrodes met een borstel schoonma-ken.

Zuigkracht wordt minder

→ Verstoppingen uit zuigmondstuk, zuigbuis, zuigslang of vlakvouwfilter weghalen.
→ Volle filterzak vervangen.
→ Volle afvalzak vervangen.
→ Filterafdekking goed vastklikken.
→ Vlakvouwfilter vervangen.

Er ontsnapt stof bij het zuigen

Afbeelding N

→ Correcte montagepositie van de vlak-vouwfilter controleren/corrigeren.
→ Vlakvouwfilter vervangen.

Uitschakelmechanisme (natzuigen) springt niet aan

→ Elektrodes en de tussenruimte van de elektrodes met een borstel schoonma-ken.
→ Vulstand bij elektrisch niet leidende vloeistof voortdurend controleren.

Claxon klinkt - intervaltoon

→ Draaischakelaar op de juiste zuigslang-diameter stellen.
→ Bij gevulde vliesfilterzakken en onder-schrijding van de minimale volume-stroom moet deze zak verwisseld wor-den.
→ Bij een volle stofverzamelzak en onder-schrijding van de minimale volume-stroom moet deze vervangen worden.
→ Vlakvouwfilter vervangen.

Claxon klinkt - continue toon

→ Apparaat laten afkoelen. Koelluchtfilter reinigen/vervangen.

Automatische filterreiniging werkt niet

→ Zuigslang niet aangesloten.

Automatische filterreiniging kan niet uitgeschakeld worden

→ Klantendienst contacteren.

Automatische filterreiniging kan niet ingeschakeld worden

→ Klantendienst contacteren.

Klantenservice

Indien de storing niet kan worden opgelost, moet het toestel door de klantendienst gecontroleerd worden.

Afvalverwijdering

Het apparaat dient conform de wettelijke voorschriften aan het einde van de levensduur als afval verwerkt te worden.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Droog- / natzuiger

Type: BSS 607M

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Toegepaste geharmoniseerde normen

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

EN 50581

Toegepaste landelijke normen

De ondertekenaars handelen in opdracht en met volmacht van de bedrijfsleiding.

Phelexb pha Voejelmo

Directie ppa.

Thomas Schwab Jens Deggelmann

Otto Baier GmbH

Heckenwiesen 26

71679 Asperg

Asperg, 2018/01/01

Technische gegevens

		BSS 607M
Netspanning V 220-240
Frequentie Hz 1~ 50-60
Max. vermogen W 1380
Nominaal vermogen W 1200
Inhoud reservoir I 30
Vulhoeveelheid vloeistof I 17
Luchthoeveelheid (max.) m	^3/h 143
Onderdruk (max.) kPa (mbar) 23,0 (230)
Vermogensaansluitwaarde van het elektrische ge-reedschap	W 100-2200
Vlak van vlakvouwfilter m	^2	0,6
Beveiligingsklasse	-- IPX4
Beschermingsklasse	-- I
Diameter van de zuigslang	mm	35
Lengte van de zuigslang	m	4,0
Lengte x breedte x hoogte	mm	560 x 370 x 580
Typisch bedrijfsgewicht	kg	14,1
Bepaalde waarden conform EN 60335-2-69
Geluidsdrukniveau L_pA	dB(A)	69
Onzekerheid K_pA	dB(A)	2
Hand-arm vibratiewaarde	m/s^2	<2,5
Onzekerheid K	m/s^2	0,2

Stroomkabel	H07RN-F 3x1,5 mm2
	Art.-nr.	Lengte snoer
EU	74864	7,5 m
