E-WS 125/950 - Broyeur Ergotools Pattfield - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d'angle
Marque	Ergotools Pattfield
Modèle	E-WS 125/950
Puissance absorbée	950 W
Vitesse à vide	11 000 tr/min
Diamètre maxi de la meule	125 mm
Filetage de la broche	M14
Niveau de pression acoustique (LPA)	89,6 dB(A)
Niveau d'intensité acoustique (LWA)	102,6 dB(A)
Vibrations (ah)	2,8 m/s²
Poids	2,5 kg
Double isolation	Oui (Classe II / 回)
Interrupteur	Interrupteur de sécurité avec verrouillage
Dispositif d'arrêt de broche	Oui, pour changement de meule
Poignée supplémentaire	Oui, réglable en position
Types de meules compatibles	Meules de dégrossissage, meules à tronçonner (épaisseur max 3 mm)
Vitesse périphérique max	80 m/s
Alimentation	Secteur, tension selon plaque signalétique (doit correspondre au secteur)
Balais en charbon	Remplacez par paire si usure < 5 mm
Pièces de rechange principales	Charbons (réf. 44.720.10.01.001), Interrupteur (réf. 44.720.10.01.002)
Garantie	2 ans

FOIRE AUX QUESTIONS - E-WS 125/950 Ergotools Pattfield

Comment remplacer la meule sur la meuleuse d'angle E-WS 125/950 ?

Débranchez l'appareil. Utilisez le dispositif d'arrêt de broche pour bloquer la broche. Ouvrez l'écrou à bride avec la clé à ergots. Remplacez la meule et revissez l'écrou. Veillez à ce que l'arrêt de broche reste enfoncé pendant toute l'opération.

Quel type de meule puis-je utiliser avec cette meuleuse ?

Utilisez des meules de diamètre maximum 125 mm, avec une vitesse de rotation minimale de 11 000 tr/min et une vitesse périphérique de 80 m/s. Pour le tronçonnage, utilisez des meules d'épaisseur maximale 3 mm avec l'écrou à bride côté plan vers la meule.

Comment mettre en marche et arrêter la meuleuse ?

Poussez le bouton de verrouillage (1) vers l'avant, puis appuyez sur l'interrupteur (2). Pour arrêter, relâchez simplement l'interrupteur. L'appareil s'arrête automatiquement.

Quelle est la tension d'alimentation requise ?

Vérifiez sur la plaque signalétique la tension nominale. La tension secteur ne doit pas différer de plus de 10 % de cette valeur.

Comment fixer la poignée supplémentaire ?

Vissez le contre-écrou (1) à fond sur la poignée, puis vissez la poignée complètement dans la meuleuse. Réglez la position souhaitée et fixez avec le contre-écrou. Assurez-vous que le filetage est vissé au maximum.

Quand dois-je remplacer les balais en charbon ?

Remplacez les balais s'ils sont usés, brisés ou d'une longueur inférieure à 5 mm. Changez toujours les deux balais en même temps par des charbons originaux.

Quels sont les niveaux sonores et de vibrations de cet appareil ?

Le niveau de pression acoustique est de 89,6 dB(A) et le niveau d'intensité acoustique de 102,6 dB(A). Les vibrations sont de 2,8 m/s². Portez des protections auditives.

Puis utiliser une meule diamantée pour couper des pierres ?

Oui, il est recommandé d'utiliser une meule diamantée pour couper des pierres dures. N'utilisez jamais de meule à tronçonner pour le dégrossissage.

Comment entretenir les fentes de ventilation ?

Maintenez les fentes de ventilation propres pour assurer un bon refroidissement du moteur. Nettoyez-les régulièrement avec une brosse douce ou de l'air comprimé.

Où puis-je trouver des pièces de rechange pour ce modèle ?

Contactez votre revendeur ou le service après-vente. Les références des pièces principales sont : charbons (44.720.10.01.001) et interrupteur (44.720.10.01.002).

MODE D'EMPLOI E-WS 125/950 Ergotools Pattfield

veuillez respecter les indications du mode d'emploi

Utilisez des lunettes de protection

1 Dispositif d'arrêt de la broche
2 Carter de protection
3 Flasque
4 Meule
5 Ecrou de serrage *

①

Consignes de sécurité:

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Mode d'emploi pour meuleuse d'angle

La machine est légère et facile à manier, elle est munie d'une double isolation et conçue selon les prescriptions internationales CEE 20. Si la machine est maintenue selon les règles suivantes, elle aura une longue durée de vie.

TENSION

Vérifiez avant la mise en service si la tension indiquée sur la plaque signalétique correspond à la tension secteur. La tension secteur ne doit différer en aucun cas de plus de 10 % de la tension secteur indiquée.

INTERRUPTEUR

La meuleuse d'angle est équipée d'un interrupteur de sécurité pour la prévention des accidents. Pour la mise en service, poussez la touche à accrochage (1) vers l'avant et appuyez sur le bouton de l'interrupteur (2). Pour la mise hors service, lâchez le bouton de l'interrupteur (2).

REEMPLACER LES MEULES

Retirez la fiche secteur

Remplacement aisé des meules grâce au dispositif d'arrêt de broche. Poussez ce dispositif d'arrêt et faites enclencher la meule. Ouvrez l'écrou à bride au moyen de la clé à ergots. Remplacez la meule ou la meule à tronçonnor et sorrez bien

l'écrou à bride au moyen de la clé à ergots

Attention:

Poussez le dispositif d'arrêt de broche seulement si le moteur et la broche sont arrêtés! Veillez à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule!

Si vous utilisez des meules ou des meules tronçonneuses d'une épaisseur maximale de 3 mm, vissez l'écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronçonneuse.

MARCHE D'ESSAI DE NOUVELLES MEULES

Faites tourner la meuleuse d'angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite

des meules vibrantes.

MOTEUR

Il faut que le moteur soit bien ventilé pendant le travail; c'est pourquoi les fentes de ventilation doivent rester toujours propres.

POIGNÉE SUPPLÉMENTAIRE

La meuleuse d'angle est équipée d'une poignée supplémentaire spéciale, pouvant être adaptée à chaque position de travail.

Pour fixer la poignée supplémentaire, vissez le contre-écrou (1) à fond sur cette dernière. Ensuite vissez également la poignée supplémentaire complètement sur la meuleuse d'angle. A présent réglez la poignée sur la position souhaitée et fixez avec le contre-écrou (1).

Attention ! Le filetage de la poignée supplémentaire doit être vissé autant que possible dans la meuleuse d'angle.

BALAIS EN CHARBON

Si les balais sont usés, brisés ou ont moins de 5 mm de long, remplacez-les par des charbons originaux. Renouvez toujours les balais par paires.

MEULES

Le diamètre de la meule ou de la meule tronçonneuse ne doit jamais dépasser le diamètre préconisé.

Avant d'utiliser la meule ou la meule tronçonneuse, vérifiez sa vitesse de rotation spécifiée. Il faut que la vitesse de la meule ou de la meule tronçonneuse soit plus grande que la vitesse au ralenti de la meuleuse d'angle.

Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation minimale de 11.000 tr./mn. et pour une vitesse circonférentielle de 80 m/sec.

CONSIGNES DE TRAVAIL

Dégrossissage

Le travail de dégrossissage sera le plus efficient si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez par-dessus la pièce à usiner avec un mouvement de va-et-vient.

Coupage

Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette.

Il vaut mieux utiliser une meule diamantée pour couper des pierres dures.

Il ne faut pas usiner des matériaux contenant de l'amiante.

N'utilisez jamais des meules tronçonneuses pour le dégrossissage!

CARACTERISTIQUES TECHNIQUES

Puissance absorbée: 950 W

Vitesse au ralenti: 11.000 tr./mn.

Diamètre maxi de meule: 125 mm

Filetage de la broche motrice: M 14

Niveau de pression acoustique LPA: 89,6 dB(A)

Niveau d'intensité acoustique LWA: 102.6 dB(A)

Vibration _w 2.8 m/s ^2

Poids 2.5 kg

A double isolation II / 回

Commande de pièces détachées

Il faut indiquer les données suivantes en cas de

commande de pièces de rechange

- le type de l'appareil

● le numéro d'article de l'appareil

- le numéro d'identification de l'appareil

- le numéro de la pièce de rechange nécessaire

Pièce de rechange

Charbons de rechange

Interrupteur

N° de pièce de rechange.

44.720.10.01.001

44.720.10.01.002

F

F

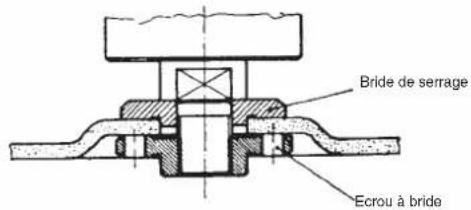

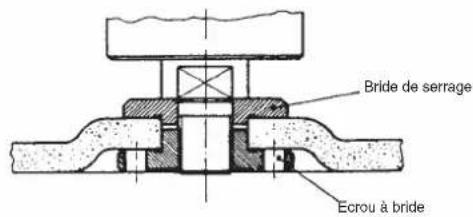

Disposition des brides en cas d'utilisation de meules et de meules tronçonneuses

1 Disposition des brides en cas d'utilisation d'une meule contre-coudeé ou droite

Bride de serrage Ecrou à bride

2 Disposition des brides en cas d'utilisation d'une meule tronçonneuse contre-coudeé

Bride de serrage Ecrou à bride

3 Disposition des brides en cas d'utilisation d'une meule tronçonneuse droite

Bride de serrage Ecrou à bride

12

NL

Nous tourloisants une garantie de 2 ans pour l'appareil décrit dans le mode d'emploi, en cas de vice de notre produit. Le césul de 2 ans commonee avec la transmission ou étique ou la prise en charge de l'appareil par lo client. La condition de base pour le faire valeur de la garantie est un entretion en bonne et que forme conformément sur mode d'emploi, tout comme une utilisation de notre apparf selon l'application technique.

Vous conservez bien entendu les droits de garantie ligne pendant ces 2 ans.

La garantie est valable pour l'ensemble de la République Fédicale d'Nomagne au des pays respectifs du partenaire commercial principal en complément des prescriptions kgars locales. Vaatiez neter l'interlocuteur du service après vente command pour votre région ou l'adresse mentionnce et dessous.

S GARANTIBEVIS

④ Pour toutes informations ou service après

vente, merci de prendre contact avec votre

revendeur.

M. Einball Bagnus

Weldown 44

NL-4815 PK Brede

Tel: [phone], Fax [phone]

E Commercial Einhol, S.A

Travisie Ville Enter, P.E.

Poligoro Industrial El Nonal

E-28119 Algate-Madrid
