Type de produit	Meuleuse d'angle
Marque	Ergotools Pattfield
Modèle	E-WS 600
Alimentation	230 V ~ 50 Hz, 580 W
Vitesse à vide	11 000 tr/min
Diamètre du disque	115 mm
Filetage de broche	M 14
Longueur du câble	3,0 m
Poids net	2,0 kg
Poids brut	2,2 kg
Dimensions du carton	297 x 125 x 120 mm
Code-barres	4006825 535099
Protection du disque	Dispositif de verrouillage rapide
Tête d'engrenage	Métal
Blocage de broche	Oui
Surface du boîtier	Softpainted (peinture douce)
Accessoires inclus	Poignée supplémentaire, clé à flasque
Accessoire optionnel	Disque de coupe (réf. 44.500.31)
Unité de vente	6 pièces
Utilisations	Ébauche, meulage, coupe, polissage

FOIRE AUX QUESTIONS - E-WS 600 Ergotools Pattfield

Comment changer le disque de coupe ?

Utilisez le blocage de broche (3) pour bloquer l'arbre, puis dévissez l'écrou avec la clé à flasque fournie. Remplacez le disque et revissez fermement.

Quelle est la puissance de la meuleuse ?

La meuleuse E-WS 600 a une puissance de 580 W et une tension de 230 V.

Quels disques puis-je utiliser ?

Utilisez des disques d'un diamètre de 115 mm avec un alésage correspondant au filetage M 14. Des disques de coupe, meulage et polissage sont compatibles.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon humide pour nettoyer le boîtier. Ne pas utiliser de produits abrasifs. Les fentes d'aération doivent être exemptes de poussière.

Que faire si la meuleuse ne démarre pas ?

Vérifiez l'alimentation électrique et le câble. Assurez-vous que le bouton marche/arrêt est enfoncé correctement. Si le problème persiste, contactez un service après-vente.

Est-ce que le disque de coupe est inclus ?

Non, le disque de coupe n'est pas fourni avec la meuleuse. Vous pouvez l'acheter comme accessoire optionnel sous la référence 44.500.31.

Quelle est la vitesse à vide ?

La vitesse à vide de la meuleuse E-WS 600 est de 11 000 tr/min.

Comment fixer la poignée supplémentaire ?

Vissez la poignée supplémentaire (4) dans l'un des deux trous filetés situés sur la tête d'engrenage. Choisissez la position la plus adaptée à votre utilisation.

Quelles sont les mesures de sécurité à respecter ?

Portez toujours des lunettes de protection et des gants. Utilisez le dispositif de protection du disque (1). Ne jamais utiliser sans le capot de protection. Débranchez l'appareil avant toute intervention.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées auprès du fabricant ou via les revendeurs agréés. Utilisez le numéro de modèle E-WS 600 et le code-barres 4006825 535099.

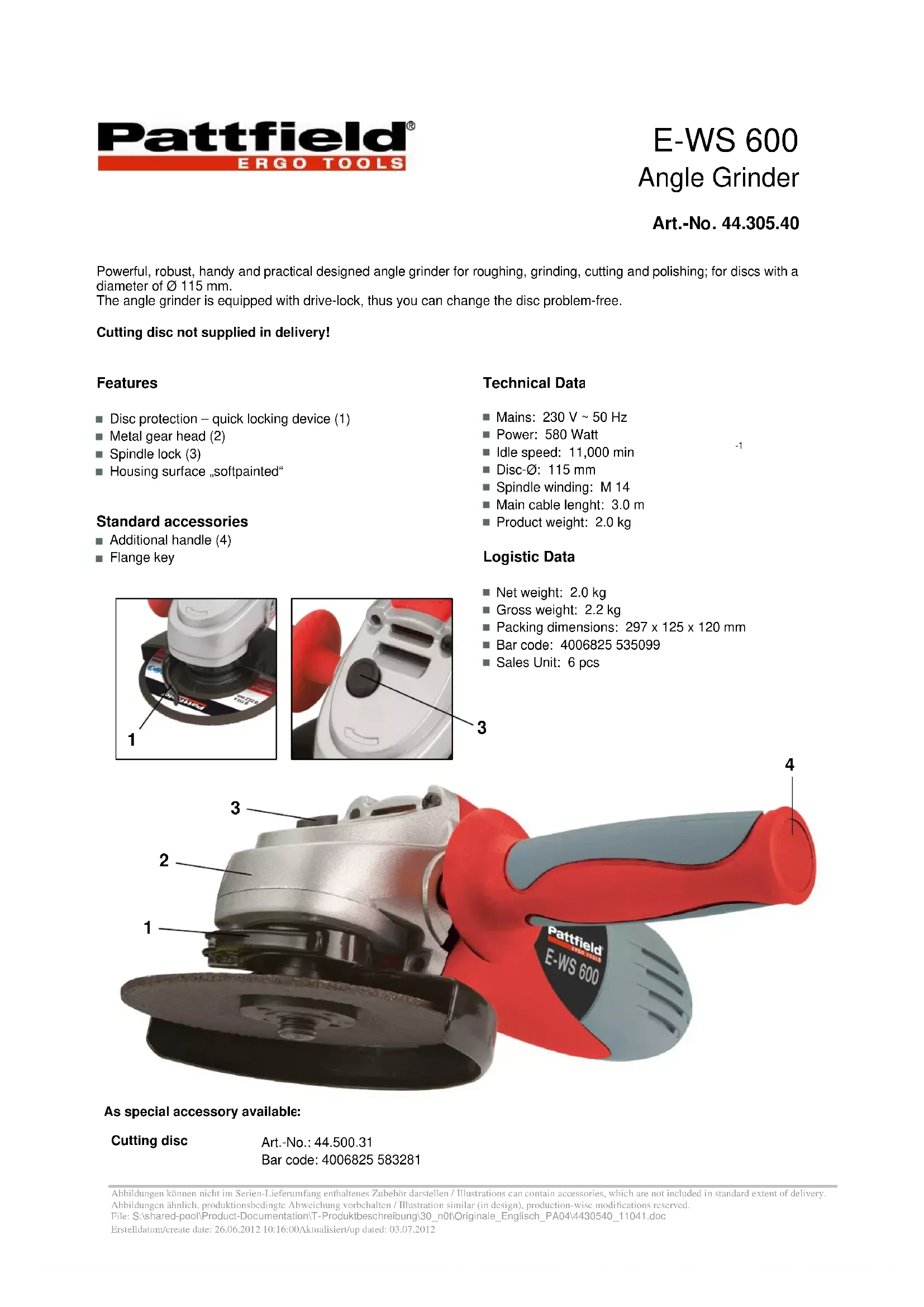

MODE D'EMPLOI E-WS 600 Ergotools Pattfield

Powerful, robust, handy and practical designed angle grinder for roughing, grinding, cutting and polishing; for discs with a diameter of 115 mm.

The angle grinder is equipped with drive-lock, thus you can change the disc problem-free.

Cutting disc not supplied in delivery!

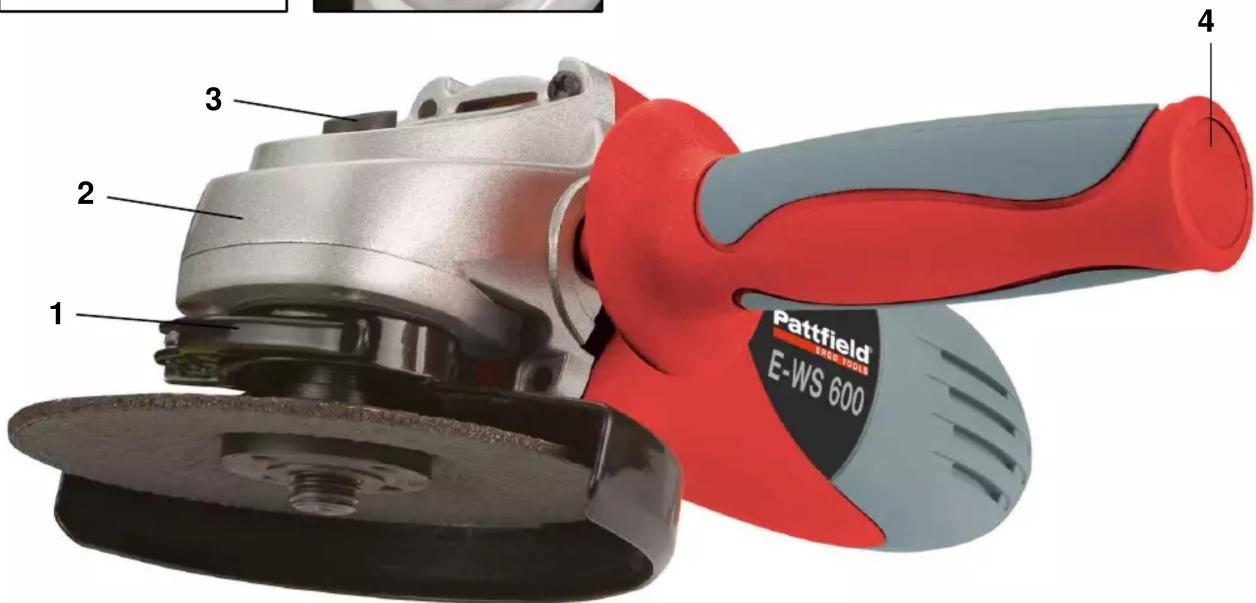

Features

■ Disc protection – quick locking device (1)
■ Metal gear head (2)
■ Spindle lock (3)
■ Housing surface „softpainted“

Standard accessories

■ Additional handle (4)
■ Flange key

Technical Data

■ Mains: 230 V \~ 50 Hz
Power: 580 Watt
■ Idle speed: 11,000 min
Disc-∅: 115 mm
■ Spindle winding: M 14
■ Main cable lenght: 3.0 m
■ Product weight: 2.0 kg

Logistic Data

■ Net weight: 2.0 kg
■ Gross weight: 2.2 kg
■ Packing dimensions: 297 x 125 x 120 mm
■ Bar code: 4006825 535099
■ Sales Unit: 6 pcs

Close-up of a mechanical component with a red-and-white cap and label (no readable text or symbols)

Close-up of a white electric shaver with red and black buttons, showing a black circular button (no text or symbols visible)

3

1 2 3 4 Pattfield® E-WS 600

As special accessory available:

Cutting disc

Art.-No.: 44.500.31

Bar code: 4006825 583281
