| Type de produit | Meuleuse d'angle (broyeur) |
| Marque | Ergotools Pattfield |
| Modèle | E-WS 230/2350 |
| Puissance absorbée | 2350 W |
| Vitesse à vide | 6000 tr/min |
| Diamètre maxi de meule | 230 mm |
| Filetage de la broche motrice | M14 |
| Niveau de pression acoustique (LPA) | 94,8 dB(A) |
| Niveau d'intensité acoustique (LWA) | 107,8 dB(A) |
| Vibration (aw) | 3,9 m/s² |
| Poids | 5,8 kg |
| Double isolation | Oui (Classe II) |
| Type d'interrupteur | Couplage avec blocage en position Marche |
| Dispositif d'arrêt de broche | Oui, pour changement facile des meules |
| Poignée supplémentaire | Oui, orientable à 90° gauche/droite |
| Entretien des balais | Contrôler régulièrement, remplacer par paire si usés (< 5 mm) |
| Vitesse de rotation minimale des meules | 11000 tr/min, vitesse circonférentielle 80 m/s |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - E-WS 230/2350 Ergotools Pattfield
Questions des utilisateurs sur E-WS 230/2350 Ergotools Pattfield
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Broyeur au format PDF gratuitement ! Retrouvez votre notice E-WS 230/2350 - Ergotools Pattfield et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil E-WS 230/2350 de la marque Ergotools Pattfield.
MODE D'EMPLOI E-WS 230/2350 Ergotools Pattfield
veuillez respecter les indications du mode d'emploi
Utilisez des lunettes de protection
1 Dispositif d'arrêt de la broche
2 Carter de protection
3 Flasque
4 Meule
5 Ecrou de serrage *
①
Consignes de sécurité:
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Mode d'emploi pour meuleuse d'angle
La machine est légère et facile à manier, elle est munie d'une double isolation et conçue selon les prescriptions internationales CEE 20. Si la machine est maintenue selon les règles suivantes, elle aura une longue durée de vie.
TENSION
Vérifiez avant la mise en service si la tension indiquée sur la plaque signalétique correspond à la tension secteur. La tension secteur ne doit différer en aucun cas de plus de 10 % de la tension secteur indiquée.
INTERRUPTEUR
Pour mettre l'appareil en service, poussez la touche de blocage vers l'avant (1) et appuyez sur la touche interrupteur (2). Afin de bloquer l'interrupteur dans la position EIN (Marche), poussez la touche de blocage vers l'avant jusqu'à
la butée (3) - alors que la touche interrupteur est enfoncée - et maintenez la première sur la butée; lâchez ensuite la touche interrupteur. Pour mettre l'appareil hors service, appuyez de nouveau sur la touche interrupteur.
REEMPLACER LES MEULES
Retirez la fiche secteur
Remplacement aisé des meules grâce au dispositif d'arrêt de broche, Poussez ce dispositif d'arrêt et faites enclencher la meule. Ouvrez l'écrou à bride au moyen de la clé à ergots. Remplacez la meule ou la meule à tronçonner et serrez bien
l'écrou à bride au moyen de la clé à ergots.
Attention:
Poussez le dispositif d'arrêt de broche seulement si le moteur et la broche sont arrêtés! Veillez à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule!
Si vous utilisez des meules ou des meules tronçonneuses d'une épaisseur maximale de 3 mm, vissez l'écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronçonneuse.
MARCHE D'ESSAI DE NOUVELLES MEULES
Faites tourner la meuleuso d'angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.
MOTEUR
Il faut que le moteur soit bien ventilé pendant le travail; c'est pourquoi les fentes de ventilation doivent rester toujours propres.
POIGNÉE SUPPLÉMENTAIRE (FIGURE 1)
La meuleuse d'angle est équipée d'une poignée supplémentaire spéciale, pouvant être adaptée à chaque position de travail.
Pour fixer la poignée supplémentaire, vissez le contre-écrou (1) à fond sur cette dernière. Ensuite vissez également la poignée supplémentaire complètement sur la meuleuse d'angle. A présent réglez la poignée sur la position souhaitée et fixez avec le contre-écrou (1).
Attention I Le filetage de la poignée supplémentaire doit être vissé autant que possible dans la meuleuse d'angle.
La poignée peut être tournée de 90° vers la gauche et vers la droite. Pour ce faire, appuyez sur la plaque de verrouillage (1) et faites tourner la poignée de 90° vers la gauche ou vers la droite.
Attention ! La plaque de verrouillage (1) doit s'enclencher avec un bruit nettement audible !
BALAIS EN CHARBON
Si les balais sont usés, brisés ou ont moins de 5 mm de long, remplacez-les par des charbons originaux. Renouvez toujours les balais par paires.
MEULES
Le diamètre de la meule ou de la meule tronçonneuse ne doit jamais dépasser le diamètre préconisé.
Avant d'utiliser la meule ou la meule tronçonneuse, vérifiez sa vitesse de rotation spécifiée. Il faut que la vitesse de la meule ou de la meule tronçonneuse soit plus grande que la vitesse au ralentil de la meuleuse d'angle.
Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation minimale de 11.000 tr./mn. et pour une vitesse circonférentielle de 80 m/sec.
Pièce de rechange
N° de pièce de rechange.
Charbons de rechange Interrupteur
44.720.20.01.001 44.720.20.01.002
CONSIGNES DE TRAVAIL
Dégrossissage
Le travail de dégrossissage sera le plus efficient si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez par-dessus la pièce à usiner avec un mouvement de va-et-vient.
Coupage
Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette.
Il vaut mieux utiliser une meule diamantée pour couper des pierres dures. Il ne faut pas usiner des matériaux contenant de l'amiante.
△
N'utilisez jamais des meules tronçonneuses pour le dégrossissage!
CARACTERISTIQUES TECHNIQUES
Puissance absorbée: 2350 W
Vitesse au ralenti: 6.000 tr./mn.
Diamètre maxi de meule: 230 mm
Filetage de la broche motrice: M 14
Niveau de pression acoustique LPA: 94,8 dB(A)
Niveau d'intensité acoustique LWA: 107,8 dB(A)
Vibration a_w 3,9 m/s ^2
Poids 5.8 kg
A double isolation II / ☐
Commande de pièces détachées
Il faut indiquer les données suivantes en cas de commande de pièces de rechange :
- le type de l'appareil
● le numéro d'article de l'appareil
● le numéro d'identification de l'appareil - le numéro de la pièce de rechange nécessaire
F
Disposition des brides en cas d'utilisation de meules et de meules tronçonneuses

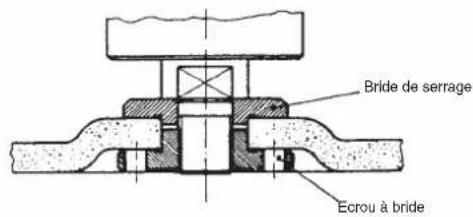

1 Disposition des brides en cas d'utilisation d'une meule contre-coudeé ou droite


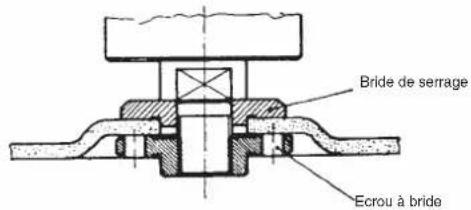

Bride de serrage Ecrou à bride2 Disposition des brides en cas d'utilisation d'une meule tronçonneuse contre-coudeé
Nous touristes une garantie de 2 ans pour l'apparoli décrit dans le mode d'emploi, en cas de vice de notre produit. Le célé de 2 ans commones avec la transmission ou disque ou la prise en charge de l'apparoli par lo client. La condition de base pour le faire valeur de la garantie est un entretion en bonne et due forme, conformément sur mode d'emploi, tout comme une utilisation de notre apparf selon l'application préne.
Vous conservez bien entendu les droits de garantie liqaux pendant ces 2 ans.
La garantie est valable pour l'ensemble de la République Fédicale d'Allemagne au des pays respectifs du partenaire commercial principal en complément des prescriptions légales locales. Vailliez noter l'interlocuteur du service après vente competent pour votre région ou l'adresse mentionnice et dessous.
S GARANTIBEVIS
© Pour toutes informations ou service après
vente, merci de prendre contact avec votre
revendeur.
M. Einball Bagnus
Weldown 44
NL-4815 PK Brede
Tel: 076 5996470, Fax 076 5996476
E Commercial Einhol, S.A
Travisie Ville Enter, P.E.
Poligoro Industrial El Nonal
E-28119 Algate-Madrid
La réimpression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incompliée, n'est autorisée qu'avait l'agrément exprès de l'entreprise ISC GmbH.
