E-WS 230/2350 - Zerkleinerer Ergotools Pattfield - Kostenlose Bedienungsanleitung

Produkttyp	Winkelschleifer (Schleifer)
Marke	Ergotools Pattfield
Modell	E-WS 230/2350
Aufgenommene Leistung	2350 W
Leerlaufdrehzahl	6000 U/min
Max. Scheibendurchmesser	230 mm
Gewinde der Antriebsspindel	M14
Schalldruckpegel (LPA)	94,8 dB(A)
Schallleistungspegel (LWA)	107,8 dB(A)
Vibration (aw)	3,9 m/s²
Gewicht	5,8 kg
Doppelte Isolierung	Ja (Klasse II)
Schaltertyp	Kupplung mit Feststellschalter
Spindelarretierung	Ja, für einfachen Scheibenwechsel
Zusatzhandgriff	Ja, um 90° links/rechts schwenkbar
Bürstenwartung	Regelmäßig prüfen, bei Verschleiß (< 5 mm) paarweise ersetzen
Mindestdrehzahl der Scheiben	11000 U/min, Umfangsgeschwindigkeit 80 m/s
Garantie	2 Jahre

Häufig gestellte Fragen - E-WS 230/2350 Ergotools Pattfield

Wie tausche ich die Scheibe an der Winkelschleifer E-WS 230/2350 aus?

Trennen Sie das Gerät vom Netz. Drücken Sie die Spindelarretierung bis zum Einrasten. Lösen Sie die Flanschmutter mit dem Stiftschlüssel. Wechseln Sie die Scheibe und ziehen Sie die Mutter fest. Stellen Sie sicher, dass die Spindelarretierung während des Vorgangs gedrückt bleibt.

Welche Netzspannung wird benötigt?

Die Netzspannung muss mit der auf dem Typenschild angegebenen übereinstimmen. Die Spannung darf nicht mehr als 10 % vom angegebenen Wert abweichen.

Wie schalte ich das Gerät ein und aus?

Schieben Sie die Verriegelungstaste nach vorne und drücken Sie dann den Schalter. Für Dauerbetrieb schieben Sie die Verriegelungstaste bis zum Anschlag, während Sie den Schalter gedrückt halten, und lassen Sie dann den Schalter los. Zum Ausschalten drücken Sie den Schalter erneut.

Welche Scheibentypen kann ich verwenden?

Verwenden Sie nur zugelassene Schleif- oder Trennscheiben mit einer Mindestdrehzahl von 11.000 U/min und einer Umfangsgeschwindigkeit von 80 m/s. Der Durchmesser darf 230 mm nicht überschreiten.

Wie warte ich die Kohlebürsten?

Überprüfen Sie regelmäßig den Verschleiß der Bürsten. Wenn sie abgenutzt, gebrochen oder kürzer als 5 mm sind, ersetzen Sie sie durch Originalbürsten. Ersetzen Sie die Bürsten immer paarweise.

Welche Schutzausrüstung wird empfohlen?

Tragen Sie eine Schutzbrille, Handschuhe und eine Staubmaske. Verwenden Sie die mitgelieferte Schutzhaube. Achten Sie darauf, dass die Lüftungsschlitze sauber sind, um eine optimale Motorkühlung zu gewährleisten.

Wie stelle ich den Zusatzhandgriff ein?

Schrauben Sie die Kontermutter auf den Handgriff, dann schrauben Sie den Handgriff vollständig auf den Winkelschleifer. Stellen Sie die gewünschte Position ein und fixieren Sie sie mit der Kontermutter. Der Handgriff kann nach Drücken der Verriegelungsplatte um 90° nach links oder rechts gedreht werden.

Wie ist das Vorgehen für effektives Schruppen?

Neigen Sie die Scheibe in einem Winkel von 30° bis 40° zur Oberfläche. Bewegen Sie den Winkelschleifer auf dem Werkstück hin und her. Beim Trennen die Scheibe nicht in der Schnittebene neigen.

Kann ich Trennscheiben zum Schruppen verwenden?

Nein, verwenden Sie niemals Trennscheiben zum Schruppen. Sie sind nur für Trenn arbeiten bestimmt.

Wo kann ich Ersatzteile bestellen?

Geben Sie bei der Bestellung den Gerätetyp, die Artikelnummer, die Identifikationsnummer und die Ersatzteilnummer an. Kontaktieren Sie Ihren Händler oder den in der Anleitung genannten Kundendienst.

BEDIENUNGSANLEITUNG E-WS 230/2350 Ergotools Pattfield

Gebrauchsanweisung beachten!

Schutzbrille tragen!

Wear safety goggles

1 Spindelarretierung
2 Schutzhaube
3 Spannflansch
4 Schleifscheibe
5 Flanschmutter *

GB

1 Spindle catch
2 Guard
3 Clamping flange
4 Grinding wheel
5 Flange nut

CZ

Die entsprechenden Sicherheitshinweise entnehmen Sie bitte den beiliegenden Heftchen.

Betriebsanleitung für Winkelschleifer

VERWENDUNG

Der Winkelschleifer ist zum Trenn- und Schruppschleifen von Metallen und Gestein unter Verwendung der entsprechenden Trenn- oder Schruppscheibe bestimmt.

SPANNUNG

Prüfen Sie vor der Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt. Die Netzspannung sollte in keinem Fall um mehr als 10 % von der angegebenen Nennspannung abweichen.

SCHALTER (Bild 1)

Der Winkelschleifer ist mit einem Sicherheitsschalter zur Unfallverhütung ausgestattet. Zum Einschalten die Sperrtaste (1) nach vorne schieben und die Schaltertaste (2) drücken.

Um den Schalter in der Stellung EIN zu arretieren, die Spertaste, bis zum Anschlag nach vorne Schieben (3) und halten, anschließend die Schaltertaste loslassen. Zum Ausschalten die Schaltertaste (2) erneut drücken.

AUSTAUSCH DER SCHLEIFSCHEIBEN

Netzstecker ziehen!

Einfacher Scheibenwechsel durch Spindelarretierung. Spindelarretierung drücken und Schleifscheibe einrasten lassen. Die Flanschmutter mit dem Stirnlochschlüssel öffnen. Schleif- oder Trennscheibe wechseln und Flanschmutter mit dem Stirnlochschlüssel festziehen.

Achtung:

Spindelarretierung nur bei stillstehendem Motor und Schleifspindel drücken! Die Spindelarretierung muß während des Scheibenwechsels gedrückt bleiben!

Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke, die Flanschmutter mit der Planseite zur Schleif- oder Trennscheibe aufschrauben.

PROBELAUF NEUER SCHLEIFSCHEIBEN

Den Winkelschleifer mit montierter Schleif- oder Trennscheibe mindestens 1 Minute im Leerlauf laufen lassen. Vibrierende Scheiben sofort austauschen.

MOTOR

Der Motor muß während der Arbeit gut belüftet werden, daher müssen die Lüftungsöffnungen immer sauber gehalten werden.

ZUSATZHANDGRIFF (Bild 1)

Der Winkelschleifer ist mit einem speziellen Handgriff ausgestattet, welcher der jeweiligen Arbeitsposition angepasst werden kann. Zum Fixieren des Zusatzhandgriffes, die Kontermutter (1) ganz auf den Zusatzhandgriff aufschrauben, anschliessend den Zusatzhandgriff ebenfalls ganz auf den Winkelschleifer aufschrauben. Nun den Handgriff auf die gewünschte Position einstellen und mit der Kontermutter (1) sichern.

Achtung! Das Gewinde des Zusatzhandgriffes muss soweit wie möglich in den Winkelschleifer geschraubt werden.

DREHBARER HANDGRIFF (Bild 2)

Der Handgriff kann um 90° nach links und rechts gedreht werden. Drücken sie dazu die Verriegelungsplatte und drehen Sie den Handgriff um 90° nach links oder rechts. Achtung! Die Verriegelungsplasste muß deutlich hörbar einrasten!

SCHLEIFSCHEIBEN

Die Schleif- oder Trennscheibe darf nie größer als der vorgeschriebene Durchmesser sein. Kontrollieren Sie vor dem Einsatz der Schleif- oder Trennscheibe deren angegebene Drehzahl. Die Drehzahl der Schleif- oder Trennscheibe muß höher sein als die Leerlaufdrehzahl des Winkelschleifers.

Verwenden Sie nur Schleif- und Trennscheiben die für eine minimale Drehzahl von 11.000 min' und für eine Umfangsgeschwindigkeit vom 80 m/sec. zugelassen sind.

ARBEITSHINWEISE

Schruppschleifen

Der beste Erfolg beim Schruppschleifen wird erreicht, wenn Sie die Schleifscheibe in einem

Winkel von 30° bis 40° zur Schleifebene ansetzen und gleichmäßig über das Werkstück hin- und herbewegen.

Trennschleifen

Bei Trennarbeiten den Winkelschleifer in der Schneidebene nicht verkanten. Die Trennscheibe muß eine saubere Schnittkante aufweisen. Zum Trennen von harten Gestein verwenden Sie am besten eine Diamant-Trennscheibe.

Asbesthaltige Materialien dürfen nicht bearbeitet werden!

Verwenden Sie niemals Trennscheiben zum Schruppschleifen.

TECHNISCHE DATEN

Nennspannung: 230 V - 50 Hz
Leistungsaufnahme: 2350 W
Leerlaufdrehzahl: 6.000 min
max. Scheiben ∅: 230 mm
Gewinde der Antriebsspindel: M 14
Schalldruckpegel LPA: 94,8 dB (A)
Schalleistungspegel LWA: 107,8 dB (A)
Vibration a_w	3,9 m/s
Schutzisoliert II / [IMAGE]
Gewicht 5,8 Kg

Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

● Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
● Ersatzteilnummer des erforderlichen Ersatzteils

Ersatzteil Ersatzteil-Nr.

Ersatzkohlen 44.720.20.01.001

Schalter 44.720.20.01.002

D

D

Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben

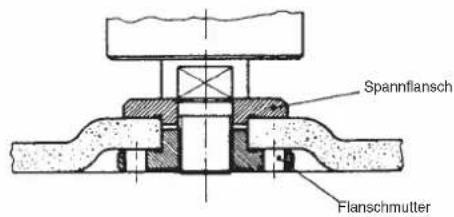

1 Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe

Spannflansch Flanschmutter

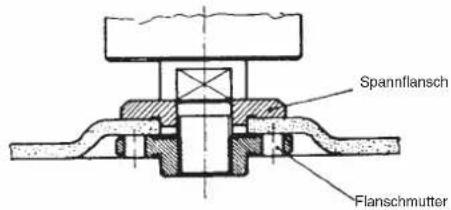

2 Anordnung der Flansche bei Verwendung einer gekröpften Trennscheibe

Spannflansch Flanschmutter

3 Anordnung der Flansche bei Verwendung einer geraden Trennscheibe

Spannflansch Flanschmutter

6
