NÁVOD K OBSLUZE E-WS 230/2350 Ergotools Pattfield
D Bedienungsanleitung für Winkelschleifer
GB Operating Instructions Right-angle Grinder
F Instructions de service pour meuleuse d'angle
NL Gebruiksaanwijzing Haakse slijper
① Istruzioni per l'uso
della smerigliatrice angolare
⑤ Bruksanvisning Vinkelslipverk
CZ Návod k použití pro ruční úhlovou brusku
Návod na obsluhu pre uhlovú brúsku
7
CE
Art.-Nr.: 44.720.20
I.-Nr.: 01013
E-WS
230/2350
Dbát návodu k použití
Použivat ochranné brýle
- Aretace vřetena
- Ochranny kryt
- Upinaci priruba
- Brusný kolouč
- Přírubová matka*
F
Bezpečnostní pokyny:
Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.
Návod k použití pro ruční úhlovou brusku
POUŽITÍ
Ručni úhlová bruska je určena na rozbrušováni a na hrubé broušení kovů a kamene za použiti odpovídajícího rozbrušovacího a hrubovacíno kotouče.
NAPÉTÍ
Před každým použitim překontrolujte, jestli napěti udané na typovém štítku souhlasí se sílovým napětím. Napěti v sítí by se v žádném případě nemělo odchylovat o víc než 10 % od udaného jmenovitého napěti.
SPINAÖ
Pro zapnuti posuňte blokační tlačitko (1) směrem dopředu a stiskněte spinací tlačitko (2). Pro aretaci spinače v poloze ZAP posuňte blokační tlačitko při stisknutém spinacím
tlačitku dopředu až na doraz (3) a podržte. Poté spínaci tlačitko pusťte. Pro vypnutí spinací tlačitko znovu stiskněte.
VÝMĚNA BRUSNÝCH KOTOUČŮ Vytáhnout síťovou zástrčku!
Jednoduchá výměna kotoučů aretaci vřetena. Aretaci vřetena stisknout a brusný kotouč nechat zaskočit. Přírubovou matku povolit kruhovým kličem s čelním otvorem. Brusný nebo rozbrušovací kotouč vyměnit a přírubovou matku kruhovým kličem s čelním otvorem opět utáhnout.
Pozor:
Aretaci vřetena zmáčknout pouze při stojicim motoru a vřetenu brusného kotouče! Aretace vřetena musí během výměny kotouče zůstat zmáčknutá!
U brusných nebo rozbrušovacich kotoučů až po tloušíku cca 3 mm našroubovat přirubovou matku plochou stranou k brusnému nebo rozbrušovacímu
22
kotouči.
ZKUŠEBNÍ CHOD BRUSNÝCH KOTOUČŮ
Ruční úhlovou brusku nechat s namontovaným brusným nebo rozbrušovacím kotoučem minimálně 1 minutu běžet naprázdno. Vibrující kotouče ihned vyměnit.
MOTOR
Motor musi být během práce dobře větrán, proto musí být větrací otvory stále udržovány čisté.
PřIDAVNA RUKOJET(OBR. 1)
Úhlová bruska je vybavena speciální přídavnou rukojetí, která může být vždy přizpůsobena aktuální pracovní poloze.
Na fixování přidavné rukojeti pojistnou matici (1) zcela našroubovat na přidavnou rukojet'. Potě přidavnou rukojet' také zcela našroubovat na úhlovou brusku. Nyní nastavit rukojet' do požadované polohy a pojistnou matici (1) fixovat. Pozor! Závít přidavné rukojeti musí být do úhlové brusky zašroubován tak dalece, jak jen to je možné.
RUSNÉ KOTOUČE
Brusný nebo rozbrušovací kotouč nesmí být nikdy větší než je predepsaný průměr. Před nasazením brusného nebo rozbrušovacího kotouče překontroluje jeho udaný počet otáček. Počet otáček brusného nebo rozbrušovacího kotouče musi být vyšší než počet otáček naprázdno ruční úhlové brusky.
Použivejte pouze brusné a rozbrušovací kotouče, které jsou schválené pro maximální počet otáček 11.000 min- ra pro obvodovou rychlost 80 m/s.
OTOÑA RUKOJET' (OBR. 2)
Rukojet' může být otáčena o 90° doleva a doprava. Stískněte blokovací destičku (1) a otočte rukojet' o 90° doleva nebo doprava.
Pozor! Blokovací destička (1) musí zřetelně slyšitelně zaskočit!
PRACOVNÍ POKYNY
Hrubovací broušení
Nejlepšiho úspěchu při hrubovacím broušení dosáhnete, když brusný kotouč nasadite v úhlu 30° až 40° k brusné rovlně a rovnoměrně jím pohybujete po obrobku tam a zpět.
Rozbrušování
Při rozbrušování úhlovou brusku v řezné rovině
nezešikmit. Rozbrušovací kotouč musí vykazovat
čistou řeznou hranu.
K rezáni tvrdého kamene použivejte nejlépe
diamantový rozbrušovaci kotouč.
Materiály obsahujici azbest nesmi být
opracovávány!
!
Nikdy nepoužívejte rozbrušovací kotouče na
hrubovaci broušení.
TECHNICKÄ DATA
| Jmenovité napětí: 230 V - 50 Hz |
Prikon: 2350 W
| Otáčky naprázdno: 6.000 min |
| max. o kotoučů: | 230 mm |
Závity hnaciho vřetena: M 14
| Hladina akustického tlaku LPA: 94,8 dB (A) |
Hladina akustického výkonu LWA: 107,8 dB (A)
| Vibrace aw: 3.9 m/s |
Ochranná izolace: II / ☐
| Hmotnost: 5,8 kg |
Objednání náhradních dílů
Při objednání náhradních dílů je třeba uvést
následující údaje:
- Typ pristroje
• Cislo artiklu pristroje
- Identifikační číslo přístroje
- Číslo požadovaného náhradního dílu
Náhradní díl Č. náhr. dílu
Spinač 44.720.20.01.001
Náhradní uhliky 44.720.20.01.002
CZ
Rozmístění přírub při použití brusných nebo rozbrušovacích kotoučů

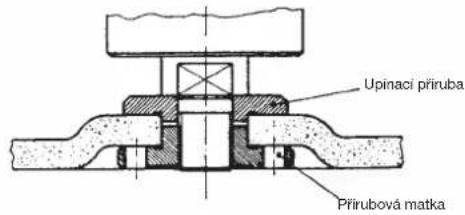

1 Rozmístění přírub při použití zalomeného nebo rovného brusného kotouče


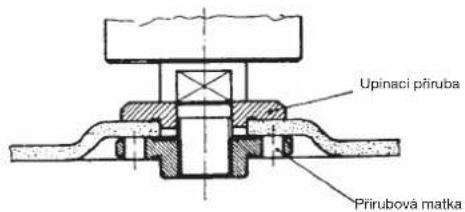

Upinací přiruba Přirubová matka2 Rozmístění přírub při použití zalomeného brusného kotouče
Bezpečnostné pokyny:
Aby sa vypinač zaaretoval v polohe ZAP, je potrebné držaľ vypinacie tlačidlo stlačené, posunúľ aretačné tlačidlo až na doraz smerom vpred (3) a podržaľ ho v tejto polohe, následne je možně vypinacie tlačidlo pustit.
VýMENA BRUSNYCH KOTUČOV Vythahnuť kábel zo siete!
Hladina akustického tlaku LPA: 94,8 dB (A)
Hladina akustického výkonu LWA: 107,8 dB (A)
Vibrácia aw 3,9 m/s
Náhradné uhlíky 44.720.20.01.002
26
Samazrajima Včim obševku zlochovni zakonom predpisne prava na zleňku vno delu trening třechto 2 rokov.
Na přístroj označený v návoční paskytujame zárušku 2 lot, pro ton příload, že by byi nás výrobsk vočný. Tatlo Zictá hlúta začlna přechodom rizka nobo plňovom u přídoční zřížnostkami.
Přadpoklasiem pro uplatňování zínuky je híciná údržba přístušně porla návoční k obsloze a používání našetna přístroje k určančmu účetu.
Samozrejmě Vám během těchto 2 let zústanou zachována zákonná zánuční práva.
Zrůka plást na území Sprákové neputátky Námečko nebo průsutné zerně regionálního Havněho dlatřučního partnera jako doplněk lokánia patných zákorných předpisť. V příbačdě potřeby sa prasím obrast’ho na Vašeno kontaktného partnera regionálního příslučného zákazníckáno servisu nebo na dolo uvedenou servicii adresu.
D ISC GmbH
Escherstraße 6
D-94405 Landau/Isar
Tel. (0180) 5 120 509, Fax (0180) 5 836 830
Dotisk nebo jiné rozmnožování dokumentace a průvodních dokumentů vyrobku, také pouze výnatku, je připustné výhradně se souhlasem timy ISC GmbH.
