NÁVOD K OBSLUZE E-WS 125/950 Ergotools Pattfield

D Bedienungsanleitung für Winkelschleifer
GB Operating Instructions Right-angle Grinder
F Instructions de service pour meuleuse d'angle
NL Gebruiksaanwijzing Haakse slijper
① Istruzioni per l'uso della smerigliatrice angolare
⑤ Bruksanvisning Vinkelslipverk
CZ Návod k použití pro ruční úhlovou brusku
Návod na obsluhu pre uhlovú brúsku

7

CE

Art.-Nr.: 44.720.10

I.-Nr.: 01013

E-WS 125/950

Dbát návodu k použití

Použivat ochranné brýle

1. Aretace vřetena
2. Ochranny kryt
3. Upinaci priruba
4. Brusný kolouč
5. Přírubová matka*

F

Bezpečnostní pokyny:

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Návod k použití pro ruční úhlovou brusku

POUŽITÍ

Ručni úhlová bruska je určena na rozbrušováni a na hrubé broušení kovů a kamene za použiti odpovídajícího rozbrušovacího a hrubovacíno kotouče.

NAPETI

Před každým použitim překontrolujte, jestli napěti udané na typovém štítku souhlasí se sílovým napětím. Napěti v sítí by se v žádném případě nemělo odchylovat o víc než 10 % od udaného jmenovitého napěti.

SPINAÖ

Uhlová bruska je vybavena bezpečnostnim spinaćem na prevenci proti úrazům. K zapnutí blokovací tlačitko (1) posunout směrem dopředu a tlačitko spinače (2) stisknout. Na vypnutí tlačitko spinače (2) pustit..

VÝMĚNA BRUSNÝCH KOTOUČŮ

Vytáhnout siťovou zástrčku!

Jednoduchá výměna kotoučů aretací vřetena. Aretací vřetena stisknout a brusný kotouč nechat zaskočit. Přirubovou matku povolit kruhovým klíčem s čelním otvorem. Brusný nebo rozbrušovaci kotouč vyměnit a přirubovou matku kruhovým klíčem s čelním otvorem opět utáhnout.

Pozor:

Aretaci vřetena zmáčknout pouze pří stojícím motoru a vřetenu brusného kotouče! Aretace vřetena musi během výměny kotouče zůstat zmáčknutá!

U brusných nebo rozbrušovacích kotoučů až po tloušťku cca 3 mm našroubovat přírubovou matku plochou stranou k brusněmu nebo rozbrušovacímu kotouči.

ZKUŠEBNÍ CHOD BRUSNÝCH KOTOUČŮ

Ruční úhlovou brusku nechat s namontovaným brusným nebo rozbrušovacím kotoučem minimalně 1 minutu běžet naprázdno. Vibrující kotouče ihned

22

vyměnit.

MOTOR

Motor musi být během práce dobře větrán, proto musí být větrací otvory stále udržovány čisté.

PřIDAVNA RUKOJET'

Úhlová bruska je vybavena speciální prídavnou rukojeti, která může být vždy přizpůsobena aktuální pracovní poloze. Na fixování prídavné rukojeti pojistnou matici (1) zcela našroubovat na prídavnou rukojet'. Poté prídavnou rukojet' také zcela našroubovat na úhlovou brusku. Nyní nastavit rukojet' do požadované polohy a pojistnou matici (1) fixovat. Pozort Závit prídavné rukojeti musí být do úhlové brusky zašroubován tak dalece, jak jen to je možně.

RUSNÉ KOTOUČE

Brusný nebo rozbrušovací kotouč nesmi být nikdy větší než je předepsaný průměr. Před nasazením brusného nebo rozbrušovacího kotouče překontrolujte jeho udaný počet otáček. Počet otáček brusného nebo rozbrušovacího kotouče musí být vyšší než počet otáček naprázdno ruční úhlové brusky.

Použivejte pouze brusné a rozbrušovaci kotouče, které jsou schválené pro maximální počet otáček 11.000 min ^-1 a pro obvodovou rychlost 80 m/s.

PRACOVNÍ POKYNY

Hrubovaci broušení

Nejlepšiho úspěchu při hrubovacím broušení dosáhnete, když brusný kotouč nasadíte v úhlu 30° až 40° k brusné rovině a rovnoměmě jim pohybujete po obrobku tam a zpět.

Rozbrušování

Pří rozbrušování úhlovou brusku v řezné rovině nezešikmit. Rozbrušovací kotouč musí vykazovat čistou řeznou hranu. K řezání tvrdého kamene použivejte nejlépe diamantový rozbrušovací kotouč.

Materiály obsahující azbest nesmí být opracováványl

Nikdy nepouživejte rozbrušovaci kotouče na hrubovací broušení.

TECHNICKÁ DATA

Jmenovité napéti: 230 V ~ 50 Hz

Příkon: 950 W

Otačky naprázdno: 11.000 min

max. ø kotoučů: 125 mm

Závity hnaciho vřetona: M 14

Hladina akustického tlaku LPA: 89,6 dB (A)

Hladina akustického výkonu LWA: 102,6 dB (A)

Vibrace awr: 2,8 m/s

Ochranná izolace: II / ☐

Hmotnost: 2,5 kg

Objednání náhradních dílů

Při objednání náhradních dílů je třeba uvést následující údaje:

- Typ pristroje

- Čislo artiklu pristroje

- Čísló požadovaného náhradního dilu

Náhradní díl Č. náhr. dílu

Spínač 44.720.10.01.001

Náhradní uhliky 44.720.10.01.002

CZ

Rozmístění přírub při použití brusných nebo rozbrušovacích kotoučů

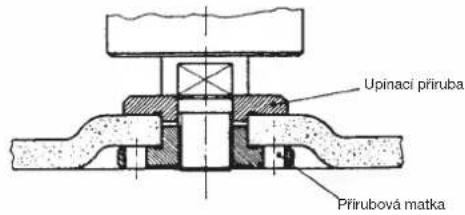

1 Rozmístění přírub při použití zalomeného nebo rovného brusného kotouče

Upinací přiruba Přirubová matka

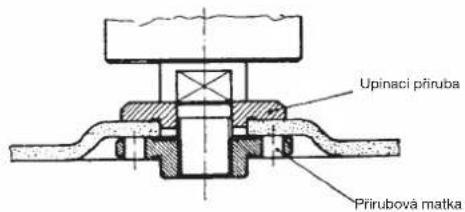

2 Rozmístění přírub při použití zalomeného brusného kotouče

Upinaci přiruba Přirubová matka

3 Rozmístění přírub při použití rovného brusného kotouče

Upinaci přiruba Přirubová matka

24

SK

Bezpečnostné pokyny:

Pri rozbrusovaní dbajte na to, aby sa uhlová brúská nezasekla v rovine rezu. Rozbrusovaci kotůč musi maľ čistů reznů hranu. K rozbrusovaniu tvrdej kameniny odporúčame použitie diamantového rozbrusovacieho kotůča.

V žiadnom pripade nepouživajte rozbrusovacie kotůče na obrusovanie.

SK

TECHNICKÉ UDAJE

Na prištroj označený v návoční paskytujame zámíku: 2 kt, pro ton případ. že by by nás výrobek vočný. Tato Zicta húta začlna přechodom razka nobo

Přadpoklasom pro uviatřování zínuky je hěrná Odřba přístavně počla návoční k obložne a použivání našteho přístroje v určenčmu účetu.

Samozřejmě Vam během těchto 2 let zústanou zachovana zákonná zámujní práva.

Zanuka plas na zemí Szukové republiky hěměstos nebo práčníse země regionálního Izavatá dladnáčního partané jako dopináči lokánína palných zákorných předpisť. V arbaňíči patříčby sa prasím oborách na Valano kontakíního partaná regionálního oříslučních zákaznickáno servisu nebo na dolo uvočenou servicii adresů.

D ISC GmbH

Escherstraße 6

D-94405 Landau/Isar

Tel. [phone], Fax [phone]

Dotisk nebo jiné rozmnožování dokumentace a průvodních dokumentů vyrobku, také pouze výnatku, je připustné výhradně se souhlasem timy ISC GmbH.
