GEBRUIKSAANWIJZING E-WS 125/950 Ergotools Pattfield

Gebruiksaanwijzing in acht nemen

Veiligheidsbril dragen

1 Spilvergrendeling
2 Beschermkap
3 Spanflens
4 Slipschijf
5 Flensmoer *

5

Veiligheidsvoorschriften :

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Handleiding voor haakse slijper

De machine is licht en handig; ze is beschermend geïsoleerd en opgebouwd volgens de internationale voorschriften CEE20. De machine heeft een lange levensduur, indien ze volgens deze instructies onderhouden wordt.

SPANNING

Controleer voor ingebruikneming of de spanning aangeduid op het kenplaatje overeenkomt met de netspanning. De netspanning mag in geen geval meer dan 10 % van de aangeduid nominale spanning afwijken.

SCHAKELAAR

De haakse slijper is voorzien van een veiligheids- schakelaar ter voorkoming van ongelukken. Om de slijper in te schakelen de grendeltoets (1) naar voren schuiven en de schakelknop (2) indrukken. Om de slijper uit te schakelen laat u de schakelknop (2) gewoon los.

VERWISSELEN VAN SLIJPSCHIJVEN

Netstekker uit het stopcontact trekken.

Eenvoudige verwisseling van schijf door spilvergrendeling. De spilvergrendeling indrukken en de slijpschijf vergrendelen. De flensmoer met behulp van de voorgatsleutel open draaien. Verwissel van slijp- of snijschijf en draai dan de flensmoer met de voorgatsleutel weer vast.

Let op!

De spilvergrendeling slechts bij stilstaande motor en slijpspil drukken!

De spilvergrendeling moet U bij het verwisselen van schijf blijven drukken.

Bij slijp- of snijschijven tot ongeveer 3 mm dikte de flensmoer met de vlakke kant naar de slijp- of snijschijf vastschroeven.

PROEFDRAAIEN VAN NIEUWE SLIJPSCHIJVEN

De haakse slijper met gemonteerde slijp- of snijschijf minstens 1 minuut vrij laten lopen. Vibrerende schijven onmiddellijk vervangen.

MOTOR

De motor moet tijdens de bewerking goed verlucht worden. Daarom moeten de verluchtingsopeningen altijd schoon gehouden worden.

EXTRA HANDGREEP

De haakse slijper is voorzien van een speciale extra handgreep die telkens aan de werkpositie kan worden aangepast.

Voor het bevestigen van de extra handgreep de contramoer (1) helemaal de extra handgreep op schroeven. Vervolgens de extra handgreep ovenoens helemaal de haakse slijper op schroeven. Dan de handgreep instellen op de gewenste positie en vastzetten m.b.v. de contramoer (1).

Let op! De schroefdraad van de extra handgreep moet zo ver mogelijk de haakse slijper in worden gedraaid.

KOOLBORSTELS

Indien de koolborstels verbrand, gebroken of korter zijn dan 5 mm, moeten ze door originele koolborstels vervangen worden. Vernieuw de koolborstels altijd paarsgewijs.

SLIJPSCHIJVEN

De slijp- of snijschijf mag nooit groter zijn dan de voorgeschreven diameter. Controleer vóór het gebruik van de slijp- of snijschijf haar aangeduid toerental. Het toerental van de slijp- of snijschijf mag nooit hoger zijn dan het nullasttoerental van de haakse slijper.

Gebruik enkel slijp- of snijschijven die toegelaten zijn voor een minimum toerental van 11.000 min ^1 en voor een omtreksnelheid van 80 m/sec.

WERKWIJZE

Schrobslijpen

Het best resultaat bij het schrobslijpen word bereikt als U de slijpschijf in een hoek van 30° tot 40° ten opzichte van het slijpvlak aanzet en gelijkmatig over het werkstuk heen en weer beweegt.

Snijslijpen

Bij het snijden de haakse slijper niet in het snijvlak kantelen. De snijschijl moet een intacte snijrand hebben.

Voor het snijden van hard gesteente gebruikt U het best een diamant-snijschijf.

Asbest-houdende materialen mogen niet bewerkt worden!

NL

Gebruik nooit snijschijven voor het schrobslijpen.

TECHNISCHE GEGEVENS

Nominale spanning : 230 V - 50 Hz
Opgenomen vermogen : 950 Watt
Toerental onbelast : 11.000 min
Max. schijfdiameter : 125 mm
Draad aandrijfspil : M 14
Geluidsdrukniveau LPA : 89,6 dB (A)
Geluidsprestatieniveau LWA : 102,6 dB (A)
Trillingen _w	2,8 m/s ^2
Gewicht 2,5 kg
Randgeaard II / ☑

Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

- Type van het toestel

- Artikelnummer van het toestel

- Ident-nummer van het toestel

● Wisselstuknummer van het benodigde stuk

Wisselstuk	Wisselstuknr.
Reservekolen	44.720.10.01.0
Schakelaar	44.720.10.01.0

Plaatsing van de flensen bij gebruik van slijpschijfen en snijschijven

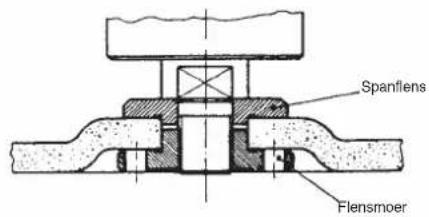

1 Plaatsing van de flensen bij gebruik van een gebogen of rechte slijpschijf

Spanflens Flensmoer

2 Plaatsing van de flensen bij gebruik van een gebogen snijschijf

Spanflens Flønsmoer

3 Plaatsing van de flensen bij gebruik van een rechte snijschijf

Spanflens Flensmoer

NL

15

I

Op het in de handeling genoemde toestel geven wil 2 jaar garante voor het gevaal dat ons product gebond moet vorderen. Do periodo van 2 jaar gaat in met de gevoervergang en de overname van het toestel door de kant. Die garantie kan entief worden gebruiste op voemessende dat het toestel maar behozen is onderhadden een gebudst conform de handeling.

Vanzelfsprekend blijven u de wettelijke garantiesrechten binnen deze 2 jaar behouden.
