BRUKSANVISNING E-WS 125/950 Ergotools Pattfield
Använd skyddsglasögon
1 Spindelfastlåsning
2 Skyddskåpa
3 Spännfläns *
4 Slipskiva
5 Flänsmutter
[Non-Text]
Gällande säkerhetsanvisningar finns i det bifogade häftet.
Bruksanvisning til vinkelslipmaskin
Maskinen är lätt och behändig, den är skyddsisolerad och uppbyggd enligt de internationella bestämmelsema CEE 20. Maskinen har lång hållbarhet om den sköts enligt nedanstående anvisningar.
SPÄNNING
Kontrollera före driftstart om den spänning som anges på typplåten överensstämmer med nätspänningen. Nätspänningen får under inga omständigheter avvika mer än 10% från den angivna nominella spänningen.
STRÖMBRYTARE
För att undvika olyckor är vinkelslipen utrustad med en säkerhetsbrytare. För att koppla in, tryck spärrknappen (1) framåt och tryck ned brytaren (2). Släpp brytaren (2) för att koppla ifrån.
BYTE AV SLIPSKIVOR
Enkelt skivbyte genom spindelfståsning. Tryck på spindelfaståsningen så att slipskivan hålls kvar. Öppna flänsmuttern med en stjärnhälnyckel. Byt slip- eller avskiljningsskiva och dra åt flänsmuttern med stjärnhälnyckeln.
Observera:
Spindelfastläsningen får bara tryckas ned då motorn och slipspindeln är avstängda. Spindelfastläsningen ska vara nedtryckt under skivbytet!
När det gäller slip- eller avskiljningsskivor som är upp till ca 3 mm tjocka ska flänsmuttern skruvas på med plansidan åt slip- eller avskiljningsskivan.
PROVKÖRNING AV NYA SLIPSKIVOR
Vinkelslipmaskinen med den monterade slip- eller avskiljningsskivan ska gå på tomgång i minst 1 minut. Vibrerande skivor ska bytas ut omedelbart.
MOTOR
Motom måste vara väl ventilerad under arbetet. Av den anledningen ska ventilationsöppningarna alltid
vara väl rengjorda.
STÖDHANDTAG
Vinkelslipen är utrustad med ett speciellt stödhandtag som kan anpassas till avsett arbetsläge. För att fixera stödhandtaget, skruva fast kontramuttern (1) komplett på stödhandtaget. Skruva därefter fast stödhandtaget helt på vinkelslipen. Ställ in handtaget i avsett läge och fixera med kontramuttern (1).
Obs! Stödhandtagets gångor måste skruvas in i vinkelslipen så långt som möjligt.
KOLBORSTAR
Om kolborstama är förbrända, brutna eller kortare än 5 mm ska de bytas ut mot original-kolborstar. Byt alltid ut kolborstama parvis.
SLIPSKIVOR
Slip- eller avskiljningsskivan får aldrig vara större än den föreskrevna diametern. Kontrollera före skivoma tas i bruk vilka varvtal som angetts. Slip- eller avkiljningsskivans varvtal måste vara högre än varvtalet då vinkelslipmaskinen går på tomgång.
Använd endast slip- och avskiljningsskivor som är tillåtna för ett maximalt varvtal på 11.000 min och för en omfångshastighet på 80 m/sek.
ARBETSANVISNINGAR
Grovslipning
Bäst resultat vid grovslipning får ni om ni placerar slipskivan i en vinkel på 30 till 40 grader till slipytan och för den jämnt fram och tilbaka över arbetsdetaljer.
Avskiljningsslipning
Vid avskiljningsarbeten får vinkelslipmaskinen inte förskjutas i snittytan. Avskiljningsskivan måste göra en ren snittkant. För att avkilja hård sten är det bäst att använda en diamantavskiljningssklva.
Material som innehåller asbest får ej bearbetas! Använd aldrig avskiljningsskivor till grovslipning.
S
Tekniska data
Nominell spänning: 230V - 50 Hz
Effektupptagning: 950 W
Tomgångsvarvtal: 11 000 min
max. skivor: 125 mm
Drivspindelns gänga: M 14
Ljudtrycksnivå: 89,6 dB (A)
Ljudeffektnivá. 102,6 dB (A)
Vibration _w 2,8 m/s ^2
Vikt 2,5 kg
Dubbel isolering II / ☐
Reservdelsbeställning
Lämna följande uppgifter vid beställning av
reservdelar:
- Maskintyp
● Maskinens artikel-nr.
● Maskinens ident-nr
- Reservdelsnummer för erforderlig reservdel
Reservdel Reservdelsnummer
Flänsernas ordning vid användning av slipskivor och avskiljningsskivor

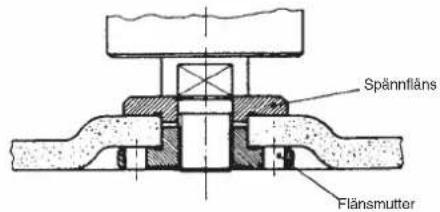

1 Arrangemang av flänsen vid användning av en krökt eller rak slipskiva


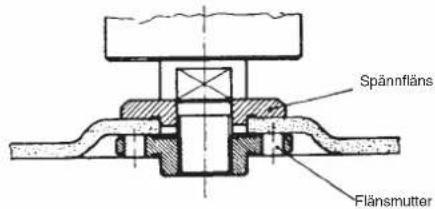

Spännfläns Fläsmutter2 Arrangemang av flänsen vid användning av en krökt avskiljngsskivor
V tillmar 2 års garant på produkten som besøvås i bruksarvæningen. Denning garand gåter om produkten uppvisar brister. 2 års-garantån gåter från och mot nekövergåningen eller när kunden har atti emel produkten från saljaren. En finutsättning för att gavnitin skonskurs best i erspeser av ett produkten för underhälts enligt intuktionerna i bruksarvæningen samt ett produkten har anvants på åndamåtsensför är.
Givetvis gåller fortforande de logstadgade nättigheterna till garanti under denna 2-års-period.
Garantin gäller erklast för Röbundrepubliken Tysland eller i de mindar där den regionale centraldistributionspartner belnner sig som komplettning till de logaszigade kreskriter som gäller i rosp. land. Kontakta, din kontakperson vid den regionals kundjanelen eller vänd dig ill serviceadressen som anges redan.
© ZÁRUČNÍ LIST
Eftertryck eller annan duplicering av dokumentation och medföljende underlag för produkter, även utdrag, är endast tillåtet med uttryckligt tillständ från ISC GmbH.
