BEDIENUNGSANLEITUNG E-WS 125/950 Ergotools Pattfield

Gebrauchsanweisung beachten!

Schutzbrille tragen!

Wear safety goggles

1 Spindelarretierung
2 Schutzhaube
3 Spannflansch
4 Schleifscheibe
5 Flanschmutter *

GB

1 Spindle catch
2 Guard
3 Clamping flange
4 Grinding wheel
5 Flange nut

CZ

Die entsprechenden Sicherheitshinweise entnehmen Sie bitte den beiliegenden Heftchen.

Betriebsanleitung für Winkelschleifer

VERWENDUNG

Der Winkelschleifer ist zum Trenn- und Schruppschleifen von Metallen und Gestein unter Verwendung der entsprechenden Trenn- oder Schruppscheibe bestimmt.

SPANNUNG

Prüfen Sie vor der Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt. Die Netzspannung sollte in keinem Fall um mehr als 10 % von der angegebenen Nennspannung abweichen.

SCHALTER (Bild 1)

Der Winkelschleifer ist mit einem Sicherheitsschalter zur Unfallverhütung ausgestattet.

Zum Einschalten die Sperrlaste (1) nach vorne schieben und die Schaltertaste (2) drücken. Zum Ausschalten die Schaltertaste (2) loslassen.

AUSTAUSCH DER SCHLEIFSCHEIBEN

Netzstecker ziehen!

Einfacher Scheibenwechsel durch STOP Spindelarretierung. Spindelarretierung drücken und Schleifscheibe einrasten lassen. Die Flanschmutter mit dem Stirlochschlüssel öffnen. Schleif- oder Tronscheibe wechseln und Flanschmutter mit dem Stirlochschlüssel festziehen.

Achtung:

Spindelarretierung nur bei stillstehendem Motor und Schleifspindel drücken!

Die Spindelarretierung muß während des Scheibenwechsels gedrückt bleiben! Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke, die Flanschmutter mit der Planseite zur Schleif- oder Trennscheibe aufschrauben.

PROBELAUF NEUER SCHLEIFSCHEIBEN

Den Winkelschleifer mit montierter Schleif- oder Trennscheibe mindestens 1 Minute im Leerlauf laufen lassen. Vibrierende Schelben sofort

austauschen.

MOTOR

Der Motor muß während der Arbeit gut belüftet werden, daher müssen die Lüftungsöffnungen immer sauber gehalten werden.

ZUSATZHANDGRIFF (Bild 2)

Der Winkelschleifer ist mit einem speziellen Handgriff ausgestattet, welcher der jeweiligen Arbeitsposition angepasst werden kann. Zum Fixieren des Zusatzhandgriffes, die Kontermutter (1) ganz auf den Zusatzhandgriff aufschrauben, anschliessend den Zusatzhandgriff ebenfalls ganz auf den Winkelschleifer aufschrauben. Nun den Handgriff auf die gewünschte Position einstellen und mit der Kontermutter (1) sichern.

Achtung! Das Gewinde des Zusatzhandgriffes muss soweit wie möglich in den Winkelschleifer geschraubt werden.

SCHLEIFSCHEIBEN

Die Schleif- oder Trennscheibe darf nie größer als der vorgeschriebene Durchmesser sein. Kontrollieren Sie vor dem Einsatz der Schleif- oder Trennscheibe deren angegebene Drehzahl. Die Drehzahl der Schleif- oder Trennscheibe muß höher sein als die Leerlaufdrehzahl des Winkelschleifers.

Verwenden Sie nur Schleif- und Trennscheiben die für eine minimale Drehzahl von 11.000 min ^1 und für eine Umfangsgeschwindigkeit vom 80 m/sec. zugelassen sind.

ARBEITSHINWEISE

Schruppschleifen

Der beste Erfolg beim Schruppschleifen wird erreicht, wenn Sie die Schleifscheibe in einem Winkel von 30° bis 40° zur Schleifebene ansetzen und gleichmäßig über das Werkstück hin- und herbewegen.

Trennschleifen

Bei Trennarbeiten den Winkelschleifer in der Schneidebene nicht verkanten. Die Trenscheibe muß eine saubere Schnittkante aufweisen. Zum Trennen von harten Gestein verwenden Sie am besten eine Dlamant-Trennscheibe.

Asbesthaltige Materialien dürfen nicht bearbeitet werden!

Verwenden Sie niemals Trennscheiben zum Schruppschleifen.

TECHNISCHE DATEN

Nennspannung: 230 V - 50 Hz

Leistungsaufnahme: 950 W

Leerlaufdrehzahl: 11.000 min

max. Scheiben ∅: 125 mm

Gewinde der Antriebsspindel: M 14

Schalldruckpegel LPA: 89,6 dB (A)

Schalleistungspegel LWA: 102,6 dB (A)

Vibration _w 2,8 m/s

Schutzisoliert II / ☐

Gewicht 2,5 Kg

Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

● Typ des Gerätes

- Artikelnummer des Gerätes

- Ident-Nummer des Gerätes

● Ersatzteilnummer des erforderlichen Ersatzteils

Ersatzteil Ersatzteil-Nr.

Ersatzkohlen 44.720.10.01.001

Schalter 44.720.10.01.002

D

Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben

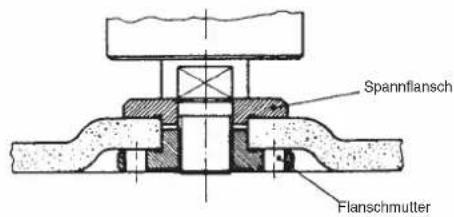

1 Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe

Spannflansch Flanschmutter

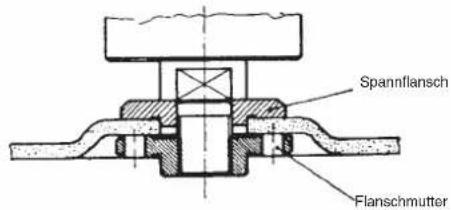

2 Anordnung der Flansche bei Verwendung einer gekröpften Trennscheibe

Spannflansch Flanschmutter

3 Anordnung der Flansche bei Verwendung einer geraden Trennscheibe

Spannflansch Flanschmutter
