NÁVOD NA OBSLUHU E-WS 125/950 Ergotools Pattfield

Používajte ochranné okuliare

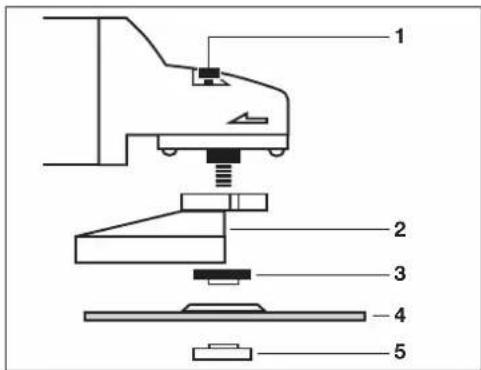

1 Aretácia vretena
2 Ochranny kryt
3 Upinacia objimka
4 Brúsny kotúč
5 Prírubová matica *

NL

- Identifikačni číslo prístroje

Príslušné bezpečnostné pokyny nájdete v p riloženej brožúrke.

Návod na obsluhu pre uhlovú brúsku

POUŽITIE

Táto uhlová brúska je určená na oddeľovanie a brúšenie kovov a kameniny s použitim príslušného rozbrusovacieho alebo obrusovacieho brúsneho listu.

NAPÄTIE

Skontrolujte pred uvedením do prevádzky, či elektrické napätie uvedené na typovom štítku zodpoveda pritomněmu elektrickému napātiu. Sieľové napätie by nemalo maľ väčšiu odchýlku ako 10 % od uvedeného napätia na štítku.

VYPINAÕ

Uhlová brúská je vybavená bezpečnostným vypinačom na zabránenie nehodám. Zapnite brúsku posunutím blokovacieho tlačidla (1) dopredu a stlačením vypínacieho tlačidla (2). Vypnite brúsku pustením vypínacieho tlačidla (2).

VýMENA BRUSNYCH KOTUČOV Vytiahnuť kábel zo siete!

Jednoduchá výmena kotůčov pomocou aretácie vretena. Stlačit aretáciu vretena a nechať zapadnúť brúsny kotůč. Otvorit prirubovú maticu pomocou čelného upínacieho klůča. Vymenit brúsny alebo rozbrusovaci kotůč a prirubovú maticu utiahnuť pomocou čelného upínacieho klůča.

Pozor:

Aretáciu vretena stlačit len vtedy, ak je motor a b rúsne vreteno v kl'udovom stave! Aretácia vretena musí ostať počas celej výmeny kotúčov stlačená!

Pri brúsnych resp. rozbrusovacich kotúčoch do hrúbky cca 3 mm je potrebné prirubovú maticu priskrutkovať na brúsny resp. rozbrusovací kotúč čelnou stranou.

SKUŠOBNÁ PREVÁDZKA NOVÝCH BRÚSNYCH KOTÚČOV

Nechajte bežať uhlovů brůsku na prázdno minimálne po dobu 1 minúty s novým namontovaným brůsnym alebo rozbrusovacím kotúčom. Vibrujúce kotúče

ihned' vymeňte.

MOTOR

Motor musi byť počas práce dobre prevzdušňovaný, z toho dôvodu musia byť vetracie otvory na brúské udržiavané vždy v čistom stave.

PRIDAVNA RUKOVÄt

Uhlová brúška je vybavená speciálnou prídavnou rukovatou, ktorá sa môže prispósobil jednotlivej pracovnej pozicli. Prídavná rukovať sa upevňuje pomocou polstnej kontra-matice (1), ktorá sa na doraz naskrutkuje na prídavnú rukovať. Nakoniec sa prídavná rukovať naskrutkuje na doraz na uhlovú brúšku. Teraz sa môže rukovať nastavit na požadovanú poziclu a zafixovat pomocou polistnej kontra-matice (1). Pozort Zavit prídavné rukováti sa musi naskrutkovať na uhlovú brúšku pokiať možno čo najhlbšie.

BRÚSNE KOTÚČE

Brúsne alebo rozbrusovacie kotúče nesmú byť nikdy väčšie ako predpísany maximálny priemer. Skontrolujte pred použitim brúsneho resp. rozbrusovacieho kotúča uvedenú hodnotu otáčok. Otáčky brúsneho resp. rozbrusovacieho kotúča musia byť vyššie ako voľnobežné otáčky uhlovej brúsky.

Používajte vždy len také brůsne a rozbrusovacie kotůče, ktoré sú určené na prácu s minimálnymi otačkami 11.000 min a s obvodovou rýchlosťou 80 m/s.

PRACOVNÉ POKYNY

Hrubé brúsenie

Najlepšie výsledky pri hrubom brúsení docielite vtedy, ak priložite brúsny kotůč v uhle medzi 30° až 40° k brúsnej rovine na materiál a budete brùskou rovnomerne pohýbovať tam a spáť po povrchu obrobku.

Rozbrusovanie

Materiály obsahujúce azbest nesmú byt spracovávané!

Menovité napätie: 230 V ~ 50 Hz
Príkon: 950 W
Otáčky pri voľnobehu: 11 000 min
max. Ř kotúčov: 125 mm
Závit hnacieho vretena: M 14
Hladina akustického tlaku LPA: 89,6 dB (A)
Hladina akustického výkonu LWA: 102,6 dB (A)
Vibrácia aw 2,8 m/s
Ochranná izolácia II / ☐
Hmotnost	2,5

Objednanie náhradných dielov

Pri objednávani náhradných dielov je potrebné uviesť nasledovné údaje:

● typ pristroja
● výrobné číslo prístroja
- identifikačné číslo prístroja
- číslo náhradného dielu potrebného dielu

Náhradný diel

č. náhradného dielu

Spinač 44.720.10.01.001
Náhradné uhliky 44.720.10.01.002

Usporiadanie príruby pri použití brúsnych a rozbrusovacích kotúčov

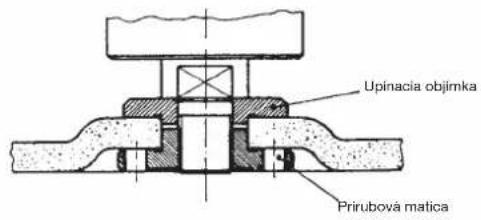

1 Usporiadanie príruby pri použití zalomeného alebo rovného brúsneho kotúča.

Upinacia objimka Prirubová matica

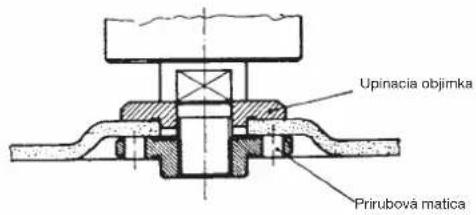

2 Usporiadanie príruby pri použití zalomeného rozbrusovacieho kotúča.

Upinacia objimka Prirubová matica

3 Usporladanie príruby pri použití rovného rozbrusovacieho kotúča.

Upinacia objimka Prirubová matica

SK
