NÁVOD NA OBSLUHU E-WS 230/2350 Ergotools Pattfield
Používajte ochranné okuliare
* Flange arrangement see page 9
④ * Disposition des brides voir page 12
KD * Placering af flangen zie biz. 15
① * Per la disposizione della flangia vedi pag. 18
⑤ * Flånsens ordning se sidan 21
62 * Rozmistění přírub viz strana 24
* Usporadanie príruby pozi na strane
21
D
1 Aretácia vretena
2 Ochranny kryt
3 Upinacia objimka
4 Brúsny kotúč
5 Prírubová matica *
NL
Príslušné bezpečnostné pokyny nájdete v p riloženej brožúrke.
Návod na obsluhu pre uhlovú brúsku
POUŽITIE
Táto uhlová brúska je určená na oddeľovanie a brúšenie kovov a kameniny s použitím príslušného rozbrusovacieho alebo obrusovacieho brúsneho listu.
NAPÄTIE
Skontrolujte pred uvedením do prevádzky, či elektrické napätie uvedené na typovom štitku zodpoveda pritomnému elektrickému napätiu. Sieľové napätie by nemalo maľ váčšiu odchýlku ako 10 % od uvedeného napätia na štitku.
VYPINAÖ
Uhlová brúská je vybavená bezpečnostným vypínačom na zabránenie nehodám. Zapnite brúsku posunutím blokovacieho tlačidla (1) doprodu a stlačením vypinacieho tlačidla (2). Vypnite brúsku pustením vypinacieho tlačidla (2).
Jednoduchá výmena kotúčov pomocou aretácie vretena. Stlačit aretáciu vretena a nechat zapadnúf brúsny kotúč. Otvoríť prirubovú malicu pomocou čelného upínacieho klůča. Vymení brúsny alebo rozbrusovací kotúč a prirubovú maticu utlahnúť pomocou čelného upínacieho klůča. Pozor:
Aretáciu vretena stlačit len vtedy, ak je motor a b rúsne vreteno v kl'udovom stave! Aretácia vretena musí ostať počas celej výmeny kotúčov stlačená!
Pri brúsnych resp. rozbrusovacích kotúčoch do
hrúbky cca 3 mm je potrebné prírubovú maticu priskrutkovat na brúsny resp. rozbrusovací kotůč čelnou stranou.
SKÚŠOBNÁ PREVÁDZKA NOVÝCH BRÚSNYCH KOTÚČOV
Nechajte bežaf uhlovú brúsku na prázdno minimálne po dobu 1 minúty s novým namontovaným brúsnym alebo rozbrusovacim kotúčom. Vibrujúce kotúče ihned vymeňte.
MOTOR
Motor musi byť počas práce dobre prevzdušňovaný, z toho dôvodu musia byť vetracie otvory na brúske udržiavané vždy v čistom stave.
PRIDAVNA RUKOVÄT (OBR. 1)
Uhlová bruska je vybavená speciálnou pridavnou rukovátou, ktorá sa môže prispôsobit jednotlivoj pracovnej pozíli. Pridavná rukovať sa upevňuje pomocou poistnej kontra-matice (1), ktorá sa na doraz naskrutkuje na pridavnú rukovať. Nakoniec sa pridavná rukovať naskrutkuje na doraz na uhlovú brusku. Teraz sa môže rukovať nastavít na požadovanú pozílu a zafikovať pomocou poistnej kontra-matice (1). Pozor! Závit pridavné rukováti sa musi naskrutkovať na uhlovú brusku pokiaľ možno čo najhlósie.
BRÚSNE KOTÚČE
Brúsne alebo rozbrusovacie kotuče nesmú byť nikdy väčšie ako predpisaný maximálny priemer. Skontrolujte pred použitím brúsneho resp. rozbrusovacieho kotuča uvedenů hodnotu otáčok. Otáčky brúsneho resp. rozbrusovacieho kotuča musia byť vyššie ako voľnobežné otáčky uhlovej brúsky.
Použivajte vždy len také brúsne a rozbrusovacie kotůče, ktoré sú určené na prácu s minimálnymi otáčkami 11.000 min' a s obvodovou rýchlostou 80 m/s.
OTOÖNA RUKOVÄt' (OBR. 2)
Rukovat sa može otočit o 90° smerom doľava a doprava. Za týmlo účelom je potrebné stlačit aretačnú platničku (1) a otočte rukovat o 90° smerom doľava alebo doprava.
Pozor! Aretačná platnička (1) musí zretel'ne počutel'ne zacvaknút!
SK
PRACOVNÉ POKYNY
Hrubé brúsenie
Najlepšie výsledky pri hrubom brůseni docielite
vtedy, ak priložite brúsny kotúč v uhle medzi 30° až
40° k brúsnej rovine na materiál a budete brúskou
rovnomerne pohybovať tam a spät po povrchu
obrobku.
Rozbrusovanie
Pri rozbrusovaní dbajte na to, aby sa uhlová brúska
nezasekla v rovine rezu. Rozbrusovaci kotůč musi mať čistú reznú hranu.
K rozbrusovaniu tvrdej kameniny odporúčame
použitie diamantového rozbrusovacleho kotúča.
Materiály obsahujúce azbest nesmú byt
spracovávané!
V žiadnom prípade nepoužívajte rozbrusovacie
kotúče na obrusovanie.
TECHNICKÉ UDAJE
Menovité napätie: 230 V - 50 Hz
Prikon: 2350 W
Otáčky pri volnobehu: 6.000 min
max. R kotúčov: 230 mm
Závit hnacieho vretena: M 14
Ochranná izolácia II / ☐
Hmotnost
5,8
kg
Objednanie náhradných dielov
Pri objednávani náhradných dielov je potrebné
uviest nasledovné údaje:
● typ prístroja
● výrobné číslo pristroja
● identifikačné číslo pristroja
- číslo náhradného dielu potrebného dielu
Náhradný diel
č. náhradného dielu
Spínač 44.720.20.01.001
Usporiadanie príruby pri použití brúsnych a rozbrusovacích kotúčov

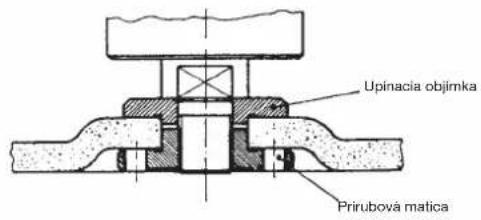

1 Usporiadanie príruby pri použití zalomeného alebo rovného brúsneho kotúča.


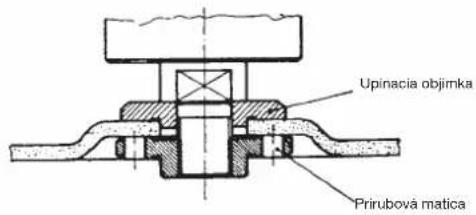

Upinacia objimka Prirubová matica2 Usporiadanie príruby pri použití zalomeného rozbrusovacieho kotúča.

