BRUKSANVISNING E-WS 230/2350 Ergotools Pattfield
Använd skyddsglasögon
1 Spindelfastlåsning
2 Skyddskåpa
3 Spännflåns *
4 Slipskiva
5 Flänsmutter
[Non-Text]
Gällande säkerhetsanvisningar finns i det bifogade häftet.
Bruksanvisning til vinkelslipmaskin
Maskinen är lätt och behändig, den är skyddsisolerad och uppbyggd enligt de internationella bestämmelsema CEE 20. Maskinon har lång hållbarhet om den sköts enligt nedanstående anvisningar.
SPÄNNING
Kontrollera före driftstart om den spänning som anges på typplåten överensstämmer med nätspänningen. Nätspänningen får under inga omständigheter avvika mer än 10% från den angivna nominella spänningen.
STRÖMBRYTARE
Då strömmen kopplas på, skjuts spärrnyckeln framåt (1) och strömbrytaren trycks ned (2). För att spärra strömbrytaren i ställningen EIN, bör spärrnyckeln skjutas fram till stoppanordningen (3) medan strömbrytaren hålls
nedtryckt. Därefter kan strömbrytaren släppas loss. Då strömmen stängs av, bör strömbrytaren på nytt tryckas ned.
BYTE AV SLIPSKIVOR
Enkelt skivbyte genom spindelfståsning. Tryck på spindelfaståsningen så att slipskivan hålls kvar. Öppna flänsmuttern med en stjärnhälnyckel. Byt slip- eller avskiljningsskiva och dra åt flänsmuttern med stjärnhälnyckeln.
Observera:
Spindelfastlåsningen får bara tryckas ned då motorn och slipspindeln är avstängda.
Spindelfastlåsningen ska vara nedtryckt under skivbytet!
När det gäller slip- eller avskiljningsskivor som är upp till ca 3 mm tjocka ska flänsmuttern skruvas på med plansidan åt slip- eller avskiljningsskivan.
PROVKÖRNING AV NYA SLIPSKIVOR
Vinkelslipmaskinen med den monterade slip- eller avskiljningsskivan ska gå på tomgång i minst 1 minut. Vibrerande skivor ska bytas ut omedelbart.
MOTOR
Motom måste vara väl ventilerad under arbetet. Av den anledningen ska ventilationsöppningarna alltid vara väl rengjorda.
Vinkelslipen är utrustad med ett speciellt stödhandtag som kan anpassas till avsett arbetsläge. För att fixagar stödhandtaget, skruva fast kontramuttern (1) komplett på stödhandtaget. Skruva därefter fast stödhandtaget helt på vinkelslipen. Ställ in handtaget i avsett läge och fixera med kontramuttern (1). Obs! Stödhandtagets gångor måste skruvas in i vinkelslipen så längr som möjligt.
VRIDBART HANDTAG (BILD 2)
Handlaget kan vridas runt med 90° åt vänster och höger. Tryck in spärplattan (1) och vrid runt handtaget med 90° åt vänster eller höger.
Obs! Du måste tydligt höra hur spärrplattan (1) snäpper in!
KOLBORSTAR
Om kolborstama är förbrända, brutna eller kortare än 5 mm ska de bytas ut mot original-kolborstar. Byt alltid ut kolborstarna parvis.
SLIPSKIVOR
Slip- eller avskiljningsskivan får aldrig vara större än den föreskrevna diametern. Kontrollera före skivorna tas i bruk vilka varvtal som angetts. Slip- eller avkiljningsskivans varvtal måste vara högre än varvtalet då vinkelslipmaskinen går på tomgång.
Använd endast slip- och avskiljningsskivor som är tillåtna för ett maximalt varvtal på 11.000 min och för en omfängshastighet på 80 m/sek.
ARBETSANVISNINGAR
Grovslipning
Bäst resultat vid grovslipning får ni om ni placerar slipskivan i en vinkel på 30 till 40 grader till slipytan och för den jämnt fram och tilbaka över arbetsdetaljer.
Avskiljningsslipning
Vid avskiljningsarbeten får vinkelslipmaskinen inte
S
förskjutas i snittytan. Avskiljningsskivan måste göra en ren snittkant. För att avkilja hård sten är det bäst att använda en diamantavskiljningsskiva.
Material som innehåller asbest får ej bearbetas!
Använd aldrig avskiljningsskivor till grovslipning.
Tekniska data
| Nominell spänning: 230V ~ 50 Hz | |
| Effektupptagning: 2350 W | |
| Tomgångsvarvtal: 6.000 min | |
| max. skivor: 230 mm | |
| Drivspindelns gånga: M 14 | |
| Ljudtrycksnivå: 94,8 dB (A) | |
| Ljudeffektnivå. 107,8 dB (A) | |
| Vibration _w | 3,9 m/s ^2 |
| Vikt 5,8 kg | |
| Dubbel isolering II / ☑ | |
Reservdelsbeställning
Lämna följande uppgifter vid beställning av reservdelar:
- Maskintyp
● Maskinens artikel-nr.
● Maskinens 10 - Reservdelsnummer för erforderlig reservdel
Reservdel Reservdelsnummer
| Reservkol | 44.720.20.01.001 |
| Brytare | 44.720.20.01.002 |
Flänsernas ordning vid användning av slipskivor och avskiljningsskivor

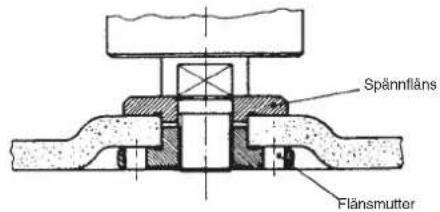

1 Arrangemang av flänsen vid användning av en krökt eller rak slipskiva


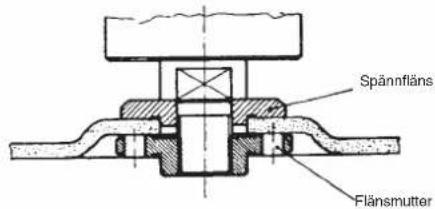

Spännfläns Fläsmutter2 Arrangemang av flänsen vid användning av en krökt avskiljngsskivor
CZ
Vi kärnar 2 års garand på produkten som besørls i bruksarvanningen. Denna garand gåller om produkten uppvisar brister. 2 års-garandt gåller från och med nekövergåningen eller när kunden har legti emel produkten från seltjaren. En förutsättning är till garantin skos kunna bus i enspris är till produkten har underhålla enligt instructionerna i bruksarvanningen samt att produkten har använts på åndamålsenligt samt.
Givetvis gäller fortfarande de lagstadgade nättigheterna till garanti under denna 2-års-period.
Garantin gäller andast för Förbundsruppliken Tysildand eller i de länder där den regionala centraldistributionspartner belhner sig som komplettering till de logstarkgade föreskittor som gäller i rosp. land. Kontakla din kontakperson viel den regionals kundjanelen eller vind dig till serviceadressen som anges redan.
