MANUALE UTENTE E-WS 125/950 Ergotools Pattfield

Osservate le istruzioni per l'uso

Usate gli occhiali protettivi

1 Arresto del mandrino
2 Carter di protezione
3 Flangia fissaggio
4 Disco
5 Dado fissaggio *

5K

Tension nominale: 230 V \~ 50 Hz

Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Istruzioni per il funzionamento della smerigliatrice angolare

La macchina è leggera, facile da maneggiare, provvista di isolamento protettivo e concepita secondo le disposizioni internazionali CEE 20. Si assicura una lunga durata se la manutenzione viene eseguita secondo queste avvertenze.

TENSIONE

Prima della messa in esercizio controllare che la tensione di rete corrisponda a quella indicata sulla targhetta. La tensione di rete non deve assolutamente differire di più del 10% dalla tensione nominale indicata.

INTERRUTTORE

La smerigliatrice angolare è dotata di un'interruttore di sicurezza per la prevenzione degli infortuni. Per l'inserimento, spingete in avanti il tasto di bloccaggio (1) e premete l'interruttore (2). Per disinserire, lasciate andare l'interruttore (2).

SOSTITUZIONE DELLA MOLA

Togliere la spina dalla presa di alimentazione.

Facile sostituzione della mola grazie all'arresto del mandrino. Premere l'arresto del mandrino e far scattare in posizione la mola. Aprire il dado flangiato con la chiave a pioli. Sostituire la mola di smergliatura o di troncatura e serrare il dado flangiato con la chiave a pioli.

Attenzione:

Premere l'arresto del mandrino solo se il motore ed il mandrino di smerigliatura sono fermi! Durante la sostituzione della mola l'arresto del mandrino deve rimanere premuto!

Nel caso di mole di smerigliatura o di troncatura fino a 3 mm di spessore, avvitare il dado flangiato con il lato piatto verso la mola.

FUNZIONAMENTO DI PROVA DI UNA MOLA NUOVA

Far funzionare a vuolo per almeno 1 minuto la smeriglitrice angolare con la mola di smerigliatura o di troncatura montata. Se la mola vibra, sostituirla subito.

MOTORE

Il motore deve essere ben ventilato durante il funzionamento, per questo motivo le aperture di areazione devono sempre essere tenute pulite.

IMPUGNATURA SUPPLEMENTARE

La smerigliatrice angolare è dotata di una speciale impugnatura supplementare che può venire adattata a qualsiasi posizione di lavoro.

Per fissare l'impugnatura supplementare, avvitate completamente il controdado (1) sull'impugnatura stessa. Poi avvitate completamente anche l'impugnatura addizionale sulla smerigliatrice angolare. Ora impostate l'impugnatura nella posizione desiderata e fissatela con il controdado (1).

Attenzione! Il filetto dell'impugnatura addizionale deve essere avvitato il più possibile alla smerigliatrice angolare.

SPAZZOLE DI CARBONE

Se le spazzole di carbone sono bruciate, rotte o più piccole di 5 mm, devono essere sostituite con spazzole di ricambio originali. Sostituire le spazzole sempre a coppie.

MOLE DI SMERIGLIATURA

La mola di smerigliatura o di troncatura non deve superare il diametro prescritto. Prima di usare la mola controllame il numero giri indicato. Il numero di giri della mola di smerigliatura o di troncatura deve essere maggiore del numero di giri a vuoto della smerigliatrice angolare.

Usare solamente mole di smerigliatura o di troncatura che siano omologate per un numero massimo di giri di 11.000 min' e per una velocità periferica di 80 m/sec.

AVVERTIMENTI PER L'USO

Smerigliatura di sgrossatura

I risultati migliori nella sgrossatura si ottengono ponendo la mola in un angolo che va dai 30° ai 40° rispetto alla superficie da smerigliare e spostandola sul pezzo da lavorare con movimenti regolari da destra a sinistra e viceversa.

Smerigliatura di troncatura

Per la troncatura non inclinare la smerigliatrice sul piano di taglio. La mola di troncatura deve presentare uno spigolo di taglio netto. Per troncare pietre dure si consiglia di unsare una mola diamantata.

Non devono venir lavorati materiali contenenti amianto!

Per la sgrossatura non usare mai mole per troncare.

DATI TECNICI

Tensione nominale: 230 V \~ 50 Hz

potenza assorbita: 950 W

numero giri a vuoto: 11.000 min

ø max. mola: 125 mm

filetto del mandrino motore: M 14

livello di pressione acustica LPA: 89,6 dB (A)

livello di potenza sonora LWA: 102,6 dB (A)

Vibrazione a_w 2,8 m/s ^2

Peso 2,5 kg

Con isolamento protettivo II / ☐

Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si

dovrebbe dichiarare quanto segue:

- modello dell'apparecchio

- numero dell'articolo dell'apparecchio

- numero d'ident. dell'apparecchio

- numero del pezzo di ricambio del ricambio ssitat

Pezzo di ricambio N. pezzo di

ricambio

Spazzole di carbone di ricambio 44.720.10.01.001

Interruttore 44.720.10.01.002

I
Posizione della flangia se si impiegano mole per smerigliatura e troncatura

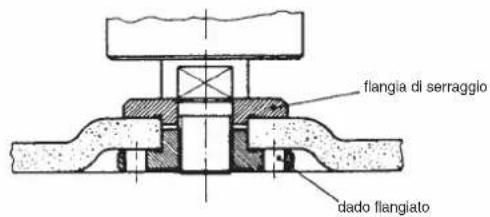

1 Posizione della flangia se si impiega una mola per smerigliatura piegata a gomito o diritta

flangia di serraggio dado flangiato

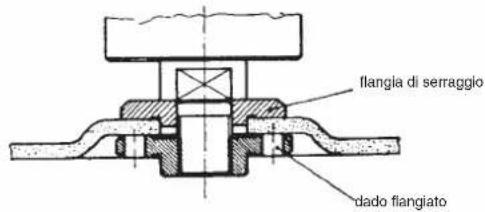

2 Posizione della flangia se si impiega una mola per troncatura piegata a gomito

flangia di serraggio dado flangiato

3 Posizione della flangia se si impiega una mola per troncatura diritta

flangia di serraggio dado flangiato

18

Por l'apparoschi indicato nelle esiazioni concediamo una garancia di 2 anni, nel caso il nostro produttivo inossesi riattane di billett. Gussela perduto di 2 anni india con il rispanso del rachio e la pressa in cararega dell'apparoschi da parte dei distents. Le condizioni per la validità della garancia sono una corretta manutenzione secondo le istruzioni per l'uso così come un utilizzo aporanoata dal nostro apparoschio.

Naturalmente in queste periodo di 2 anni continuamo ad assumerci gli abbichi di organizzabilità previsti dalla lecco

La garantia vale per il territorio della Repubblica Federale Tecnosa o dei rispettivi posei del principale partner di distribuzione di zona a completamento dello nome di leggio in vigore sul posto. Rivolgorsi al addotto del servizio sessenza clienti insantele della rispettiva zona e all'indinizzo di esistenza clienti rispettiva in basera.
