1. Beschreibung:

1. Descrizione esplicativa:

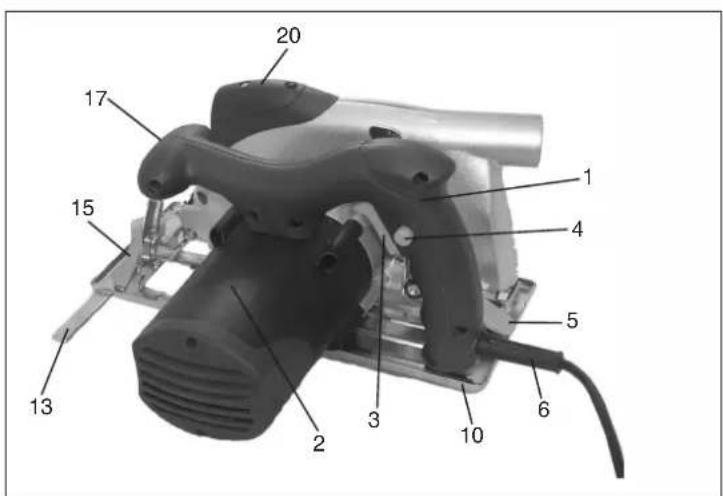

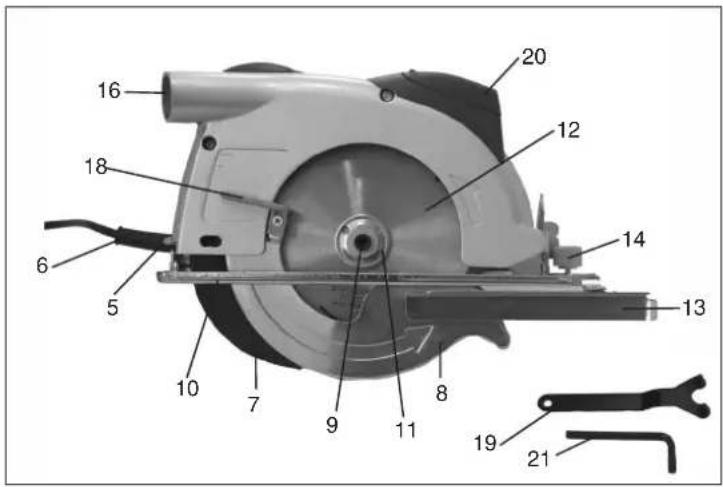

1. Impugnatura
2. Targhetta del modello
3. Interruftore Acceso/Spento
4. Tasto bloccainterruttore Acceso/Spento
5. Leva di fissaggio per l'impostazione della profundità di t'laglio
   6.Cayo elettrico
   7.Cuneo di:
6. Carter protettiyo a pendolo
7. Vite della macchina
8. Patti no della segatrice
9. Elangia
10. Disco di taglio
11. Battuta taglio in parallelo
12. Vite di bloccaggio battuta taglio in parallelo
13. Viti di bloccaggio regolazione giunto ad
14. Raccordo di aspirazione polvere
15. Impugnatura addizionale
16. Staffa di attivazione carter protetiivo a pendolo
17. Chiave a foro frontale
    20.Modula Laser
18. Brugola

Si prega di leggere alla lettera le istruzioni d'utilizzo, osservando particolaremente che avventono sulla sicurezza. Conservate le istruzioni d'utilizzo assemti alla Segatrice circolare a mano.

2. Dati tecnici

Tensione direte: 230V - 50Hz

Assorbimento potenza: 1500 Watt

Numero giri marcia a vuoto: 4500 min

Profondita di taglio a 0^ 66 mm

Profondita di taglio a 45^ 4

Disco di taglio: 190 mm di Ø

Testa portadisco: 20 mm di O

Spessore disco di taglio:2,8 mm

Livello intensita acustica: LPA 99 dB(A)

Livello potenza acustica: LWA 112 dB(A)

Vibrazione a..

Peso:

Isolamento di protezione II /

Classe del laser

Lunghezza d'onda del laser

650 nm

Potenza laser

er

6:

≤1mW

Alimentazione di corrente del modulo laser

2x1.5Vbatteriaabottlone

3. Campo d'applicazione

La Segatrice circolare a mano e adatta per effettuare tagli, sua rettilinei se legno e materiali affini, che su materiali sintetrici.

4. Avvertenze sulla sicurezza

Le relative averventez di sicurezza si trovano nell'opuscolo allevato.

Attenzione:

ragglo laser

Non rivolgere lo sguardo verso il

raggio laser

Classe del laser 2

Proteggete vol ed il yostro ambiente dal pericolo di

infortuni, rendendo delle precauzioni adatte.

Non guardare direttamente nel raggio laser senza oechiali protetiti.
- Novolgere mal lo sguardo direttamente verso il foro diuscita del raggio laser.
- Non dirige me ai raggio laser né versuso superfici rilletti né versuso persone o animali. Anche un raggio laser con potenza minima può causare delle lesioni all'occhio.
- Attenzione - se vengono usate delle procedure diverse da quella indicata poto verificarsi un'esposizione al raggi pericolosa.
Non apire mai il modulo laser.
Se la sega circolare non viene usata per un periodo pluttosto lungo e consigilabile togliere le batterie.

5. Lavorando con la Segatrice circolare

a mano

• Tenere sempre saldamente la Segatrice circolare
• Il carter protettivo a pendolo viene auto
  maticamente spinto indietro dal pezzo in lavoro.
  Non impiegare forza alcuna! Procedure
  leggermente ed uniformamente con la Segatrice cirolare.
  Il pezzo di scarto si dovrebbe trovare sul lato destro dell'Segmatico ciircolare, affinché la parte larga del'avolio d'appoggio ne abbracci complemente la superficie.
• Segundo seguido una linea pretracciata, para Scorrirre la Segatrice circolare lungo l'apposita scanalatura.
  Morsettare saldamente i pezzi di legno piccoli.
  Non tenerli con la sola mano.
  E assolutamente necessario osservare le norme di
  sicutzza! Portare occhiali proletlivi!
  Nonutilizzate dischi di taglio inoperanti oppure
  quell evidenzianti spacchi 6 screpolature.
• Non utilizzate flange o madreilange con foromaggiore o minore a quello del rispettivo disco di

taglio.

• Non si devete ferrare il disco di taglio con la sola mano o premendovi lateralemente sullo stesso.
  Il carter protettivo a pendolo delve scorrere liberamente, e al termine di agli fase lavorativa, si dovra trovare nella posizione iniziade di partenza.
• Prima di utilizzare la Segatrice circolare, precedo stacco della spina alla presa di corrente, verificare il giusto funzionamento del carter protellitto.
• Prima di ogni utilizzato delle macchina, accertarsi che i dispositivi di sicurezza, quali ad es. il carter a pendolo, cuneo di spacco, flangia e dispositivi di regolazione siano regolati e fissati bene e funzionno alla perflenza.
• Potete Collegare a carter protettivo un idoneo dispositivo di aspirazione polvere. Rassucrarsi che codesto dispositivo di aspirazione polvere sica, sicuramente e regolamentiorte cologato.
• Segando, non si deve morsettare il mobile carter protetivto a pendolo nel carter protetivto tirato indietro.

6. Manutenzione

• Tenere liberi e puliti le fenditure di ventilazione sulla cassa del motore. Di tanto in quanto soffiarne via le impatura.
  In caso di excessiva formazione di scintille, fate controllare le spazzole di carbone da una officina autorizzata.
  La sostituzione delle spazzole di carbone puo avvenire soltanto da un officia autorizzata o dal loro Servizioclientela.
• Tenete in Vostro apparecchio sempre pulito.
• Per pulire le parti in plastica non usare prodotti caustici.
  Avendo rilevato del anni, pote ordere imile il pezzo in questioneippo i nostro Servizio Cilentela, definendolo esattamente con l'ausilio del disegno in esposso e dell'elenco pezzi di ricambio qui allegali.

7. Ordinazione dei pezzi di ricambio

In caso di ordinazione di pezzi di ricambiò necessario indicare quando segue:
- Tipo dell'apparecchio
-Numero di articolo dell'apparecchio
-Numero di identificazione dell'apparechio -Numero del numero di riembi che rilevo.
- Numéro del pezzo di ricambio richiesto

Ricambio

N.-Ric.

Interruptore 44.720.50.01.001

Spazzole di carbone di ricambio 44.720.50.01.002

Aocenlne: premie contemporaneamente botone di blocgaccio S e tasto 4 Spgnimento lascoare bottone di blocgaccio e tasto.
