BEDIENUNGSANLEITUNG E-HKS 1500-Laser Ergotools Pattfield

Art.-Nr.: 44.720.50 I.-Nr.: 01013

Gehorschulz

Ear muffs

1. Handgriff
2. Datenschild

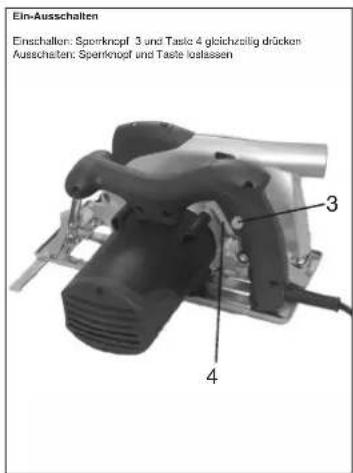

3. Ein-Ausschalter
4. Sperdaste Jir Ein-Ausschallen

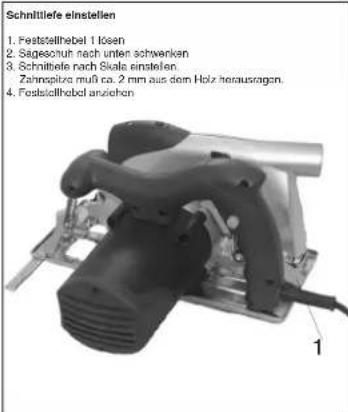

5. Feststellhebel für Schnittiefeneinstellung
   6.Netzkabe
6. Spallkei
7. Pendelschutzhaube
8. Inbusschraube
9. Sageschun
10. Sargass
11. Plansch 10.2.105

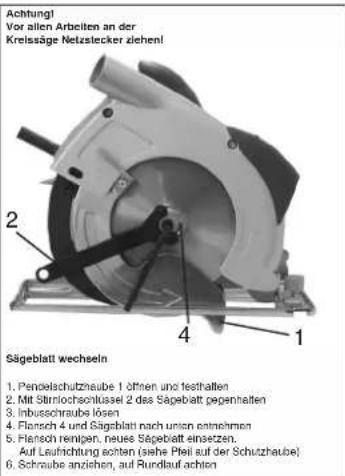

12. Sageblatt

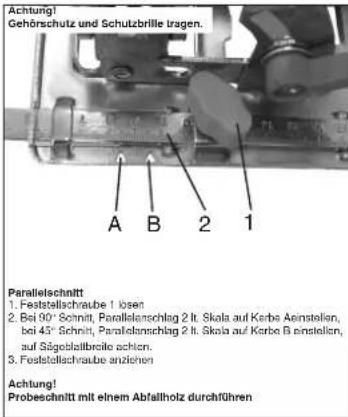

13. Parallelschlag
14. Feststellschraube für Parallelanschlag

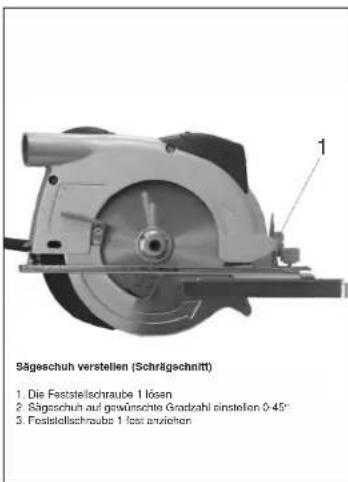

15. Feststellschrauben für Gehrungseinstellung
16. Anschluß für Staubabsaugung
    17.Zusalzhandgrif
17. Belatigungsbugel fur Pendelschulzhaube
18. Stirlnochschlussel

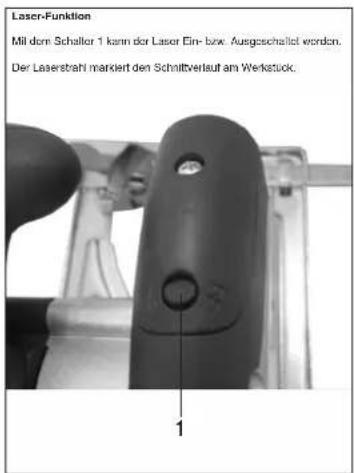

19. Laseraufsatz
20. Innensechskantschlussel

Bitte lesen Sie die Gebrauchsanweisung genau

durch und achten Sie besonders auf die Sicherheits

hinweise. Bewaren Sie die Graubansweigung zusammen mit der Handkreissage auf.

2. Technische Daten:

Netzspannung:230V-50Hz

Leistungsaufnahme: 1500 Watt

Leerlaufdrehzahl: 4500 min

Schnittlefe bel 0^ : 66 mm

Schnittiefe bei 45^ : 47 mm

Sageblatt 190 mm

Sageblattaufnahme:20mmO

Saebealttdicke 2.8 mm

Schalldruckpegel LPA 99 dB(A)

Schalleistungspegel LWA 112 dB(A)

Vibration a < 2.5m / s

Gewicht 5.1 Kg

Schutzisolier II /

Laserklasse 2

Wellenlange Laser 650 nm

Leistung Laser ≤ 1mW

Stromversorgung Lasermodul 2x1,5 VKnopfelle

3. Anwendungsgebiet

Die Handkreissage ist geelgnet zum Sagen von

geradlinigen Schnitten in Holz, holzählichen Werkstoffen und Kunststoffen.

4. Sicherheitshinweise:

Die entsprechenden Sicherheitsnweise entnehmer Sie bisher don beiligonden Hefften.

Achtung

Laserstrahlung

Nicht in den Strahl blichen

Laserklasse 2

Schützen Sie sich und ihre Umwelt durch gelegnete Vorschismaßnahmen vor Unfallgefahren.

• Nicht direkt mit ungeschützten Auge in den Laserstrahl bilcken.
• Niemals direkt in den Strahlengang blichen.
  Den Laserstrahl nie auf reflktierende Flächen und Personen oder Tiere halten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachten.
  Vorsicht - wenn andere als die hier angegebenen Verfahrensweisen ausgeführten werden, kann diese vorausforderungen fällige Bedingtes
• Luziergelammen Strain - Lasermodul njemals often
• Wenn das Lasermodul langere Zeit nicht benutzt wird, sollen die Batterien entfern werden.

5. Arbeiten mit der Handkreissäge

Kreissage stets mit festem Griff halten.
Die Pendelschutzhaube wird vom Werkstück
automatisch zurückgeschoben.
Keine Gewalt anwenden!
Mit der Kreissage leicht und gleichmäßig vorrücken.
Das Abfallstuck sollte sich auf der rechten Seite
der Kreissage befinden, damit der breite Teil des Auflagelshisches auf seiner ganzen Flanche auflieg.
- Wenn nach vorgezeichneter Linie gesagt wird,
Kreissage an der entsprechenden Kerbe entlang
fuhren.
- Kleine Holztele vor der Bearbeitung fest
einspannen. Nie mit der Hand festhalten
- Sicherheitsvorschriften unbedingt beachten!
Schutzbnile tragen
- Verwenden Sie keine defekten Sägeblätter oder
solche, welche Risse und Sprünge aufweisen.
- Verwenden Sie keine Flansche/Flanschmuttern.

denen Bohrung grober oder klerner ist als diejenige dos Saogoblatos.

Das Sägeblatt dart nicht von Hand oder durch seitlichen Druck auf das Sägeblatt gebremst werden.
- Der Pendelschutzarf nicht verklemmen und muß sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangposition befinden.
Vor der Verwendung der Kreissäge bei herausgezogenem Netzstecker die Funktion des Pendelschutzes prüften.
Vergewisem Sie sich vor jeder Einsatz der Maschine, daß die Sicherheitsinrichtungen wie Pendelschutz, Spaktkeil, Flansche und Verstellinrichtungen funktionieren bzw. richtig eingestellt und festgestellt sind.
An der Schutzbaube konnen Sie eine geeignete Staubabbauung anschließ. Stellen Sie Sicher, daß die Staubabbauung sichere und ordnungsgemäß angeschlossen ist.
Die bewegliche Pendelschutzhaube darz zum Sagen nicht in der zurückgezogenen Schutzhaube festgeklemmt werden.
Sägelblätter, deren Grundkörper dicker oder deren Schrankung kleiner als die Dicke des Spaltkeiles ist, fürdun nicht verwondet werden.

6. Wartung

Die Luftgsschlze am Motorgehäuse frei und sauber halten. Von Zeit zu Zeit Schilze ausblasen.
- Bei übermaßiger Funkenbildung让学生 Sie die Kohlebürsten durch eine Fachwerkstätte überprüften.
Abgenützte Kohlebrücken dürfen nur von einer Fachwerkstätte oder unserem Kundendienst ausgewechseit werden.
- Halten Sie Ihr Gerät immer sauber.
- Benutzon Sze zur Reinigung des Kunststoffes keine äzünden Mittel.

7. Ersatzteilbestellung

Bei der Ersatzteibestellung sollen folgende An-gabenGPCamget werden:
Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils

Ersatzteil ET-Nr.

Schalter 44.720.50.01.001

Ersatzkohlen 44.720.50.01.002

D

D

7

GB

1.Description

1. Handle
2. Ratingplate
3. On/Off switch
4. Interlock button for On/Off switch
5. Locking lever for setting the cutting depth
6. Power cable
7. Splitter
8. Hinged guard hood
9. Allen screw
10. Shoe
11. Flange
    12.Saw blade
12. Parallel stop
    14.1.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.
13. Lock screw for the parallel stop 15. Use a screwdriver to hold the screws
14. Lock screws for mitre cuts
15. Dust extractor connection
16. Additional handle
17. Actuator for the hinged guard hood
18. Face spanner
19. Laser attachment
20. Allen key
