Caractéristiques techniques	Scie à laser Ergotools Pattfield E-HKS 1500
Puissance	1500 W
Type de coupe	Coupe droite et inclinée
Longueur de coupe maximale	Jusqu'à 150 mm
Vitesse de coupe	Variable, jusqu'à 5000 tr/min
Poids	Environ 10 kg
Utilisation	Idéale pour les travaux de menuiserie et de bricolage
Maintenance	Nettoyage régulier des lames et lubrification des parties mobiles
Sécurité	Protection contre les surcharges et interrupteur de sécurité
Informations générales	Garantie de 2 ans, accessoires inclus dans l'emballage

FOIRE AUX QUESTIONS - E-HKS 1500-Laser Ergotools Pattfield

Comment régler la profondeur de coupe de la scie Ergotools Pattfield E-HKS 1500-Laser ?

Pour régler la profondeur de coupe, déserrez la molette de réglage située sur le côté de la scie, ajustez la base à la profondeur souhaitée, puis resserrez la molette.

Que faire si la scie ne démarre pas ?

Vérifiez que la scie est correctement branchée et que l'interrupteur de sécurité est en position 'ON'. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment remplacer la lame de la scie ?

Débranchez la scie, puis utilisez la clé de montage fournie pour desserrer la vis de la lame. Retirez la lame usagée et installez la nouvelle en vous assurant qu'elle est correctement orientée, puis resserrez la vis.

Pourquoi la lame de ma scie s'affûte-t-elle rapidement ?

Une usure rapide de la lame peut être due à une pression excessive lors de la coupe ou à une utilisation sur des matériaux inappropriés. Assurez-vous d'utiliser la bonne lame pour le matériau et de laisser la scie faire le travail.

Comment nettoyer ma scie après utilisation ?

Après utilisation, débranchez la scie et utilisez une brosse douce pour enlever les débris et la poussière. Évitez d'utiliser de l'eau ou des produits chimiques agressifs.

Que faire si le laser ne fonctionne pas ?

Vérifiez que les piles du laser sont correctement installées et en bon état. Si le problème persiste, consultez le manuel d'utilisation pour les instructions de dépannage.

Quelle est la garantie de la scie Ergotools Pattfield E-HKS 1500-Laser ?

La scie est généralement couverte par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour faire valoir la garantie.

Comment éviter le rebond lors de la coupe ?

Pour éviter le rebond, assurez-vous de maintenir une pression constante et d'utiliser des mouvements fluides lors de la coupe. Ne forcez pas la scie et laissez-la avancer naturellement.

MODE D'EMPLOI E-HKS 1500-Laser Ergotools Pattfield

Mode d’emploi Scie circulaire à main a laser

3. Interrupteur Marche/Arrêt

4. Touche de blocage pour l’interrupteur

5. Levier de fixation pour le réglage des

profondeurs de coupe

14. Vis de fixation pour la butée parallèle

15. Vis de fixation pour le réglage du biais

16. Raccord pour l’aspiration de poussière

17. Poignée supplémentaire

18. Etrier de manoeuvre pour le capot de protection

21. Clé à six pans creux

Prière de lire attentivement le mode d’emploi et de suivre scrupuleusement les consignes de sécurité. Conservez le mode d’emploi près de la scie circulaire à main.

2. Caractéristiques techniques:

Tension du réseau: 230 V ~ 50 Hz Puissance absorbée: 1500 watt Vitesse à vide: 4500 min

Profondeur de coupe à 0°: 66 mm Profondeur de coupe à 45°: 47 mm Lame de scie 190 mm ø Porteur de lame de scie: 20 mm ø Epaisseur de lame de scie 2,8 mm Niveau de pression acoustique LPA 99 dB(A) Niveau de puissance acoustique LWA 112 dB(A) Vibration a

Poids 5,1 kg A double isolation II / Classe de laser 2 Longueur d’onde du laser 650 nm Puissance du laser ≤1 mW Alimentation en courant du module du laser 2 x 1,5 V pile ronde

3. Champ d’application

La scie circulaire à main est appropriée au sciage de lignes droites dans le bois ou des matériaux similaires et dans des matières plastiques.

4. Consignes de sécurité:

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe. Attention : Rayon laser Ne pas regarder en direction du rayon Classe de laser 2 Protégez-vous et votre environnement contre les risques d’accidents en prenant des mesures adéquates de précaution. Ne fixez pas le rayon laser des yeux sans pro- tection. Ne regardez jamais directement dans le faisceau des rayons. Le rayon laser ne doit jamais être dirigé sur des surfaces réverbérantes, ni sur des animaux ou personnes. Même un rayon laser de faible puissance peut occasionner des dommages aux yeux. Attention - si vous procédez d’autres manières que celles indiquées ici, cela peut entraîner une exposition dangereuse au rayon. N’ouvrez jamais le module du laser. Lorsque le scie circulaire n’est pas employé pendant une période prolongée, il est préférable d’en retirer les piles.

5. Travailler avec la scie circulaire à

main Maintenir toujours d’une main ferme la scie circulaire. Le capot de protection basculant est auto- matiquement poussé vers l’arrière par la pièce à travailler. Ne pas employer la force! Avancer doucement et régulièrement avec la scie circulaire. Le morceau de bois résidu devrait se trouver sur le côté droit de la scie circulaire de sorte que la partie large de la table repose sur toute sa surface. Si le sciage se fait le long d’une ligne tracée, guider la scie circulaire le long de l’encoche correspondante. Bien serrer les petites pièces de bois avant de les travailler. Ne jamais maintenir avec la main.

Respecter absolument les consignes de sécurité! Ne pas utiliser de lames de scie défectueuses ou fissurées. Ne pas employer de brides/écrous à bride dont l’alésage est plus gros ou plus petit que celui de la lame de scie. Ne pas ralentir la lame de scie manuellement ou par pression latérale sur la lame. La protection basculante ne doit pas coincer; le travail terminé, elle doit se trouver en position de sortie. Avant d’utiliser la scie circulaire, retirer la fiche de la prise de courant et vérifier le bon fonctionnement de la protection basculante. Avant chaque utilisation, s’assurer que les dispositifs de sécurité tels que la protection basculante, le coin à refendre, les brides et les dispositifs de réglage fonctionnent parfaitement, qu’ils sont correctement réglés et fixés. Vous pouvez raccorder un dispositif d’aspiration approprié au capot de protection. Assurez-vous que l’aspiration de poussière est raccordée de manière sûre et conforme aux prescriptions. Pendant le sciage, le capot de protection basculant ne doit pas être bloqué dans le capot de protection replié.

Maintenez dégagées et propres les fentes d’aération sur le boîtier du moteur. Nettoyez les fentes régulièrement en leur insufflant un jet d’air. En cas de formation excessive d’étincelles, faites contrôler les balais de charbon par un atelier spécialisé. Faites effectuer le changement des balais de charbon usés uniquement par un atelier spécialisé ou par notre service après-vente. Maintenez votre appareil toujours propre. N’employez pas d’agents caustiques pour nettoyer la matière plastique. Si vous constatez des dégâts, vous êtes en mesure de déterminer précisément les pièces de rechange à l’aide de l’éclatée et de la liste des pièces détachées ci-inclus et de les commander auprès de notre service après-vente.

7. Commande de pièces de rechange

Veuillez indiquer ce qui suit pour toute commande de pièces de rechange : Type de l’appareil Numéro d’article de l’appareil Numéro d’identification de l’appareil Numéro de la pièce de rechange requise Pièce de rechange N° de pièce de rechange. Interrupteur 44.720.50.01.001 Charbons de rechange 44.720.50.01.002 Anleitung E-HKS 1500 Laser 08.04.2004 8:25 Uhr Seite 131

Réglage du patin (coupe biaise)

1. Desserrer les vis de fixation 1.

2. Régler le patin à la position désirée (0 à 45°).

3. Visser à fond les vis de fixation 1.

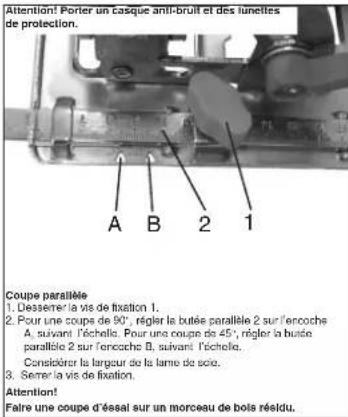

Attention! Porter un casque anti-bruit et des lunettes de protection. Coupe parallèle

1. Desserrer la vis de fixation 1.

2. Pour une coupe de 90°, régler la butée parallèle 2 sur l’encoche

A, suivant l’échelle. Pour une coupe de 45°, régler la butée parallèle 2 sur l’encoche B, suivant l’échelle. Considérer la largeur de la lame de scie.

3. Serrer la vis de fixation.

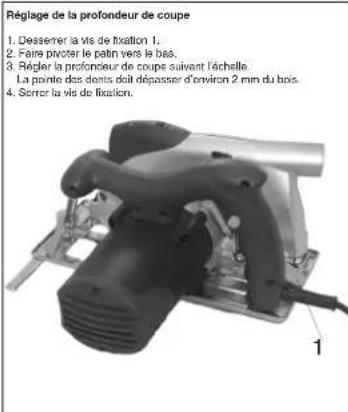

Attention! Faire une coupe d’éssai sur un morceau de bois résidu. Réglage de la profondeur de coupe

1. Desserrer la vis de fixation 1.

2. Faire pivoter le patin vers le bas.

3. Régler la profondeur de coupe suivant l’échelle.

La pointe des dents doit dépasser d’environ 2 mm du bois.

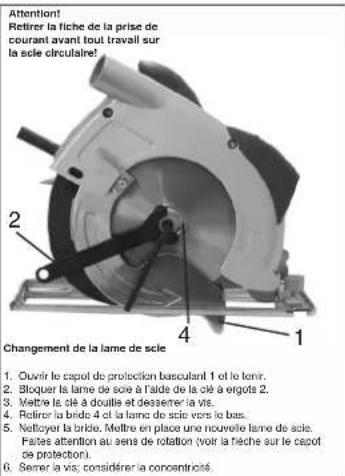

1. Ouvrir le capot de protection basculant 1 et le tenir.

2. Bloquer la lame de scie à l’aide de la clé à ergots 2.

3. Mettre la clé à douille et desserrer la vis.

4. Retirer la bride 4 et la lame de scie vers le bas.

5. Nettoyer la bride. Mettre en place une nouvelle lame de scie.

Faites attention au sens de rotation (voir la flèche sur le capot de protection).

6. Serrer la vis; considérer la concentricité.

Attention! Retirer la fiche de la prise de courant avant tout travail sur la scie circulaire! Anleitung E-HKS 1500 Laser 08.04.2004 8:25 Uhr Seite 143

Mise en et hors circuit Mise en circuit: Appuyer en même temps sur le bouton de blocage 3 et la touche 4. Mise hors circuit: Lâcher le bouton de blocage et la touche. Fonctionnement du laser Appuyez sur la touche interrupteur 1 du laser pour le mettre en ou hors circuit. Le rayon laser marque le tracé de coupe sur la pièce à usiner.
