Type de produit	Scie circulaire portative
Marque	Ergotools Pattfield
Modèle	E-HKS 1600-Laser
Alimentation	230 V ~ 50 Hz
Puissance nominale	1500 W
Vitesse à vide	4500 min⁻¹
Profondeur de coupe à 90°	66 mm
Profondeur de coupe à 45°	44 mm
Lame de scie (incluse)	∅ 190 x ∅ 20 x 2,8 mm, 24 dents
Laser de guidage	Classe II
Longueur du câble	3 m
Poids du produit	4,6 kg
Poids brut	4,9 kg
Dimensions de l'emballage	350 x 270 x 250 mm
Code-barres	4006825 557619
Fonctions principales	Démarrage progressif (Softstart), Laser, Poignée ergonomique, Réglage sans outil de l'angle d'inclinaison, Guide parallèle, Lame TCT, Coin diviseur, Carter de lame en aluminium, Réglage sans outil de la profondeur de coupe, Blocage de la lame, Revêtement softpainté
Accessoires optionnels	Lame TCT ∅ 190 x ∅ 20 x 2,8 mm, 24 dents (Art.-No.: 45.020.86)
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec. Nettoyer régulièrement les fentes de ventilation. Vérifier l'état de la lame et du laser.
Sécurité	Porter des gants, lunettes et protection auditive. Ne pas porter de vêtements amples. Maintenir la pièce stable. Respecter les consignes de la notice.
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant. Confier les réparations à un professionnel.

FOIRE AUX QUESTIONS - E-HKS 1600-Laser Ergotools Pattfield

Comment régler la profondeur de coupe ?

Pour régler la profondeur de coupe, desserrez la molette de réglage sans outil (repère 8 sur la notice) et ajustez la semelle à la profondeur souhaitée. Resserrez ensuite la molette. Vérifiez que la lame ne dépasse pas de plus de 5 mm sous la pièce.

Comment changer la lame de la scie ?

Débranchez l'appareil. Utilisez le blocage de lame (repère 9) pour immobiliser l'arbre. Dévissez la vis centrale avec la clé fournie. Retirez l'ancienne lame et montez la nouvelle en respectant le sens de rotation. Revissez fermement.

Comment utiliser le guide parallèle ?

Insérez le guide parallèle (repère 4) dans les fentes prévues sur la semelle. Serrez les vis de fixation. Réglez la distance entre la lame et le guide selon la largeur de coupe souhaitée.

Que faire si le laser ne s'allume pas ?

Vérifiez que l'interrupteur du laser est en position marche et que la batterie (si amovible) est chargée. Si le laser reste éteint, contactez le service après-vente. Ne démontez pas le laser vous-même.

Quelle est la profondeur de coupe maximale à 90° ?

La profondeur de coupe maximale à un angle de 90° est de 66 mm. À 45°, elle est de 44 mm.

Comment régler l'angle d'inclinaison ?

Desserrez la molette de réglage de l'angle (repère 3) sans outil, inclinez la semelle à l'angle souhaité (jusqu'à 45°), puis resserrez la molette. Utilisez le repère d'angle pour une précision.

Quels équipements de sécurité dois-je porter ?

Portez toujours des lunettes de sécurité, un protège-oreilles et des gants de protection. Évitez les vêtements amples et attachez les cheveux longs. Utilisez un aspirateur pour réduire les poussières.

Comment nettoyer la scie après utilisation ?

Débranchez la scie. Nettoyez le carter et la lame avec un chiffon sec. N'utilisez pas de produits chimiques. Vérifiez que les fentes de ventilation ne sont pas obstruées. Rangez l'outil dans un endroit sec.

Que faire en cas de bourrage ou de blocage de la lame ?

Relâchez immédiatement l'interrupteur et débranchez la scie. Retirez la pièce coincée avec précaution. Vérifiez que la lame n'est pas endommagée. Ne forcez jamais la scie dans la coupe.

Où trouver des pièces de rechange ?

Les pièces détachées (lame, balais, etc.) sont disponibles auprès du fabricant Ergotools Pattfield ou chez les revendeurs agréés. Utilisez toujours des pièces d'origine. Voir la notice pour les références.

MODE D'EMPLOI E-HKS 1600-Laser Ergotools Pattfield

This hand held circular saw offers large cutting depth with appropriate power. Sturdy packed and with a ergonomic handle, thus it lies always safety in your hand. Further quality features are the softstart-function and a laser as well as the toolless adjustment of the cutting depth and the tilt angle.

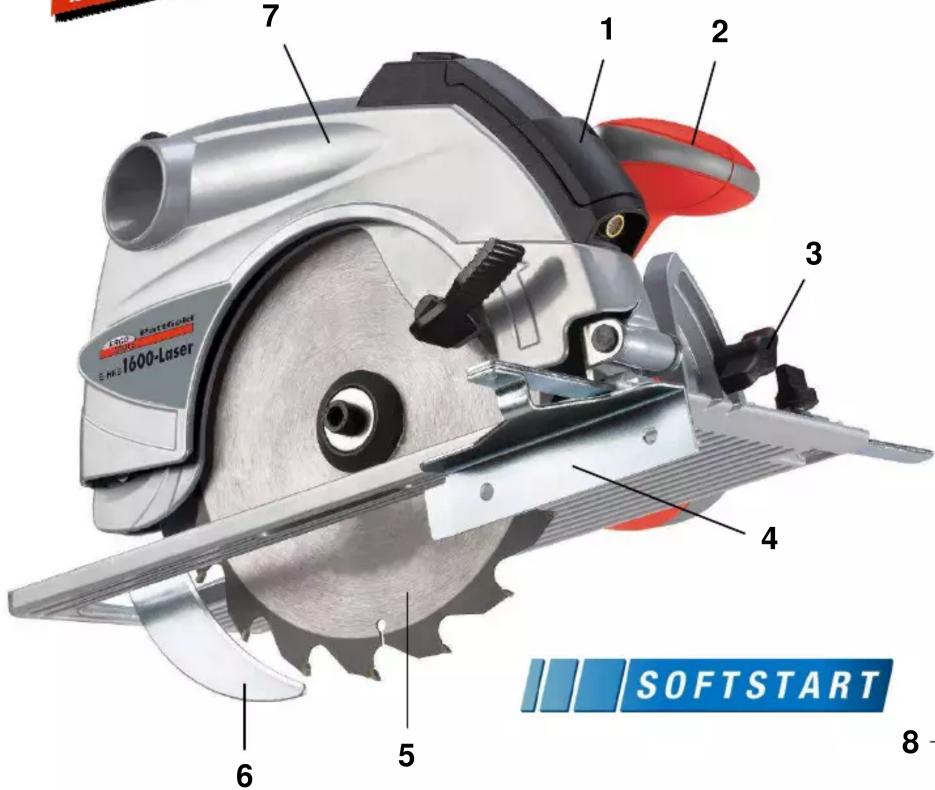

Features

Softstart

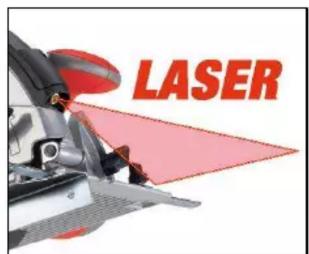

■ Laser (1)
■ Ergonomic handle (2)

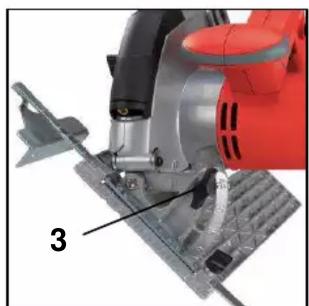

■ Toolless tilt angle adjustment (3)
Parallel guide (4)
■ TCT saw blade (5)
Splitting wedge (6)
■ Saw blade housing made of aluminium (7)

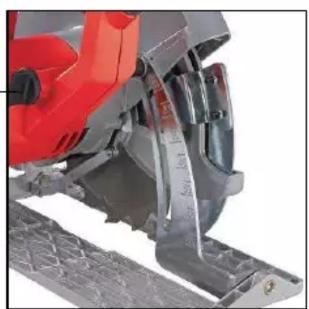

■ Toolless cutting depth adjustment (8)
■ Saw blade lock for easy saw blade change
■ Softpainted

Technical data

■ Mains: 230 V \~ 50 Hz
■ Power rating: 1,500 W
■ Idle speed: 4,500 min
■ Cutting depth at 90°: 66 mm
■ Cutting depth at 45°: 44 mm
■ TCT saw blade: ∅ 190 x ∅ 20 x 2.8 mm; 24 teeth
■ Laser class: II
■ Main cable length: 3 m
■ Product weight: 4.6 kg
■ Gross weight: 4.9 kg
■ Packing dimensions: 350 x 270 x 250 mm
■ Bar code: 4006825 557619
■ Sales unit: 4 pcs

SOFTPAINTED 7

1600 Masterlight E. HRS 1600-Laser 7 1 2 3 4 5 6 8 SOFTSTART

LASER

Close-up of a red and silver power tool cutting metal components, labeled with number 3 (no text or symbols on the tool itself)

As special accessory available:

TCT saw blade

∅ 190 x ∅ 20 x 2.8 mm, 24 T

Art.-No.: 45.020.86

Bar code: 4006825 506792

Close-up of a red and silver saw cutting through a metal workpiece (no visible text or symbols)
