Type de produit	Scie circulaire
Marque	Ergotools Pattfield
Modèle	E-HKS 800 L
Alimentation	230 V ~ 50 Hz
Puissance	800 W
Vitesse à vide	4000 tr/min
Profondeur de coupe à 90°	45 mm
Profondeur de coupe à 45°	32 mm
Diamètre de la lame	140 mm
Alésage de la lame	16 mm
Nombre de dents de la lame	12
Type de lame	TCT (carbure de tungstène)
Classe laser	II
Longueur du câble d'alimentation	3 m
Poids net	3.1 kg
Poids brut	3.4 kg
Dimensions de l'emballage	270 x 225 x 240 mm
Matériau du boîtier	Plastique résistant aux chocs avec revêtement softpainted
Guidage laser	Oui
Réglage de la profondeur sans outil	Oui
Réglage de l'onglet sans outil	Oui (de 0° à 45°)
Poignée ergonomique	Oui
Guide parallèle inclus	Oui
Piles pour module laser incluses	2 piles (type CR2032)

FOIRE AUX QUESTIONS - E-HKS 800 L Ergotools Pattfield

Comment régler la profondeur de coupe sur la scie E-HKS 800 L ?

Pour régler la profondeur de coupe, desserrez le levier de réglage sans outil situé sur le côté du boîtier. Ajustez la plaque de base à la profondeur souhaitée en vous aidant de l'échelle graduée. Serrez le levier pour verrouiller. La profondeur maximale à 90° est de 45 mm.

Comment utiliser le guide laser ?

Le guide laser projette une ligne rouge sur la pièce pour faciliter les coupes précises. Insérez deux piles CR2032 dans le module laser situé à l'avant de la scie. Allumez le laser via l'interrupteur dédié. Le laser est de classe II – ne regardez pas directement le faisceau.

Comment changer la lame de scie ?

Débranchez toujours la scie. Utilisez la clé Allen fournie pour bloquer l'arbre. Desserrez la vis centrale, retirez la bride extérieure et la lame. Montez la nouvelle lame en respectant le sens de rotation (flèche sur la lame et sur le carter). Revissez la bride et serrez fermement.

Quelle est la profondeur maximale de coupe ?

La profondeur de coupe maximale est de 45 mm à 90° et de 32 mm à 45° d'onglet.

Comment régler l'angle de coupe (onglet) ?

Desserrez le bouton de réglage de l'onglet à l'avant de la scie. Inclinez la semelle à l'angle souhaité (de 0° à 45°) en vous guidant de l'échelle. Resserez le bouton pour verrouiller. Vérifiez la profondeur de coupe qui diminue avec l'angle.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la scie est branchée et que le câble n'est pas endommagé. Assurez-vous que l'interrupteur marche/arrêt est en position 'I'. Si elle ne démarre toujours pas, le problème peut venir du charbon ou du fusible (consultez un spécialiste). Ne jamais ouvrir le boîtier soi-même sans compétence.

Comment entretenir la scie circulaire ?

Après chaque utilisation, nettoyez les fentes de ventilation avec un pinceau ou air comprimé pour éviter l'accumulation de poussière. Vérifiez régulièrement l'état de la lame et remplacez-la si elle est émoussée. Lubrifiez les parties mobiles avec un spray silicone. Stockez dans un endroit sec.

Quelles piles utiliser pour le laser ?

Le module laser utilise deux piles bouton de type CR2032 (3V). Insérez-les en respectant la polarité indiquée dans le compartiment. Remplacez les piles lorsque le laser devient faible.

Le guide parallèle est-il réglable ?

Oui, le guide parallèle fourni est réglable. Glissez-le dans les fentes prévues sur la semelle et serrez les molettes pour le fixer à la distance souhaitée. Il permet des coupes parallèles précises.

Où trouver des pièces de rechange pour ce modèle ?

Les lames de rechange (diamètre 140 mm, alésage 16 mm, 12 dents TCT) et les piles CR2032 sont disponibles chez les revendeurs spécialisés ou en ligne. Pour les pièces internes, contactez le service après-vente Ergotools Pattfield via un revendeur agréé.

MODE D'EMPLOI E-HKS 800 L Ergotools Pattfield

Circular Saw E-HKS 800 L

Art.-No.: 43.308.90

Bar code: 4006825537352

Sales unit: 4 pcs

Handy and powerful circular saw just right for heavy duty. The E- HKS 800 L is the ideal power tool guided by laser beam for precise ripping- and cross-cuts of boards, wooden lumber, hardboard- and chipboards panels.

The housing is made of impact resistant plastics.

Features:

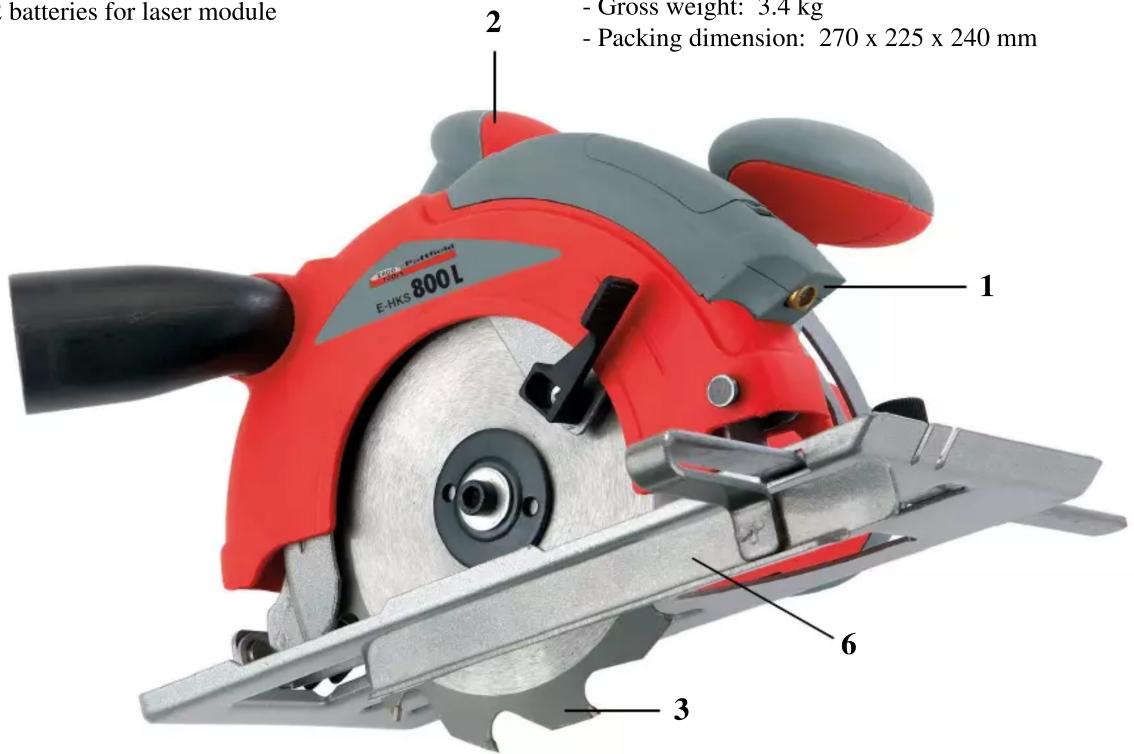

• Laser capacity (1)
• Housing surface “Softpainted”
• Ergonomically handle (2)
• TCT saw blade (3)
• Tool-less cutting depth adjustment (4)
• Tool-less saw table adjustment (5)

Standard Accessories:

• Parallel stop (6)
• 2 batteries for laser module

Technical data:

• Mains: 230 V \~ 50 Hz
• Power: 800 W
• Idle speed: 4,000 min ^-1
• Cutting depth at 90°: 45 mm
• Cutting depth at 45°: 32 mm
• TCT saw blade: ∅ 140 x ∅ 16 x 2.5 mm, 12 teeth
• Laser class: II
• Main cable length: 3 m
• Net weight: 3.1 kg
• Gross weight: 3.4 kg
• Packing dimension: 270 x 225 x 240 mm

batteries for laser module 1 - Gross weight: 3.4 kg - Packing dimension: 270 x 225 x 240 mm 2 E-HKS 8001 6 3
