Type de produit	Ponceuse à bande et à disque pour bois
Marque	DEDRA
Modèle	DED7809
Dimensions (L × l × h)	300 × 370 × 390 mm
Poids	9 kg
Alimentation	230 V ~ 50 Hz
Puissance moteur	300 W
Vitesse du disque	2800 tr/min
Vitesse linéaire de la bande	13,5 m/s
Diamètre du disque abrasif	125 - 127 mm
Dimensions de la bande abrasive	762 × 25 mm (périmètre × largeur)
Table du disque (L × l)	96 × 184 mm
Table de la bande (L × l)	132 × 132 mm
Plage d'inclinaison des tables	0° - 45°
Niveau de pression acoustique LPA	70 dB(A)
Niveau de puissance acoustique LWA	83 dB(A)
Indice de protection	IP20
Raccordement aspiration	Diamètre ext. 47 mm / int. 40 mm
Fonctions principales	Ponçage de bois, contreplaqué, panneaux de particules et plastiques ; aspiration de sciures intégrée
Sécurité	Interrupteur avec redémarrage non automatique ; protection de bande ; arrêt d'urgence (bouton rouge)
Entretien et nettoyage	Nettoyer régulièrement les canaux d'extraction, les entrées d'air et la machine ; graisser les pièces mobiles avec huile WD-40
Pièces détachées et réparabilité	Disques et bandes abrasifs recommandés : DED780911 (grain 80), DED780912 (grain 120), DED780921 (grain 80), DED780922 (grain 120) ; réparations par professionnel qualifié avec pièces d'origine
Garantie	24 mois à compter de la date d'achat

FOIRE AUX QUESTIONS - DED7809 DEDRA

Comment changer le disque abrasif ?

Nettoyez la surface de la meule, appliquez une couche fine de colle (ex. butaprene ou silicone), apposez le nouveau disque centré et pressez uniformément. Laissez sécher avant utilisation.

Comment remplacer la bande abrasive ?

Déposez la protection, enlevez l'ancienne bande, placez la nouvelle en respectant le sens de rotation indiqué. Réglez le centrage à l'aide du sélecteur prévu à cet effet.

Comment régler l'inclinaison de la table ?

Desserrez les leviers de blocage, inclinez la table à l'angle souhaité (0° à 45°) et resserrez les leviers. Utilisez le calibre d'angle pour plus de précision.

Quel type d'aspiration puis-je utiliser ?

Raccordez un aspirateur adapté (ex. DEDRA DED7724) ou un aspirateur ménager sur la tubulure de 40 mm intérieur. Assurez-vous que la pièce est ventilée.

La bande abrasive dévie sur le côté, que faire ?

Tournez le sélecteur de centrage pendant que la bande tourne (hors tension d'abord) pour recentrer la bande sur les rouleaux. Vérifiez aussi que la bande est correctement installée.

Le moteur surchauffe, quelles sont les causes possibles ?

Les trous de ventilation ou les canaux d'extraction sont bouchés. Nettoyez-les régulièrement. Si le problème persiste, vérifiez les roulements.

Puis-je poncer du métal avec cette ponceuse ?

Non, l'utilisation prévue est limitée au bois, dérivés du bois et plastiques. L'utilisation sur métal endommagerait l'abrasif et pourrait être dangereuse.

Comment entretenir la machine après utilisation ?

Débranchez la fiche. Nettoyez les sciures avec de l'air comprimé, graissez les pièces mobiles avec de l'huile (WD-40) et rangez-la dans un endroit sec et hors de portée des enfants.

Quels grains de papier abrasif sont recommandés ?

Pour le dégrossissage, utilisez un grain 80 (ex. DED780911 ou DED780921). Pour la finition, préférez un grain 120 (ex. DED780912 ou DED780922).

L'appareil ne démarre pas, que vérifier ?

Vérifiez que la fiche est bien enfoncée, que le câble n'est pas endommagé et que la prise est sous tension. Si le problème persiste, le fusible a peut-être sauté ou l'interrupteur est défectueux.

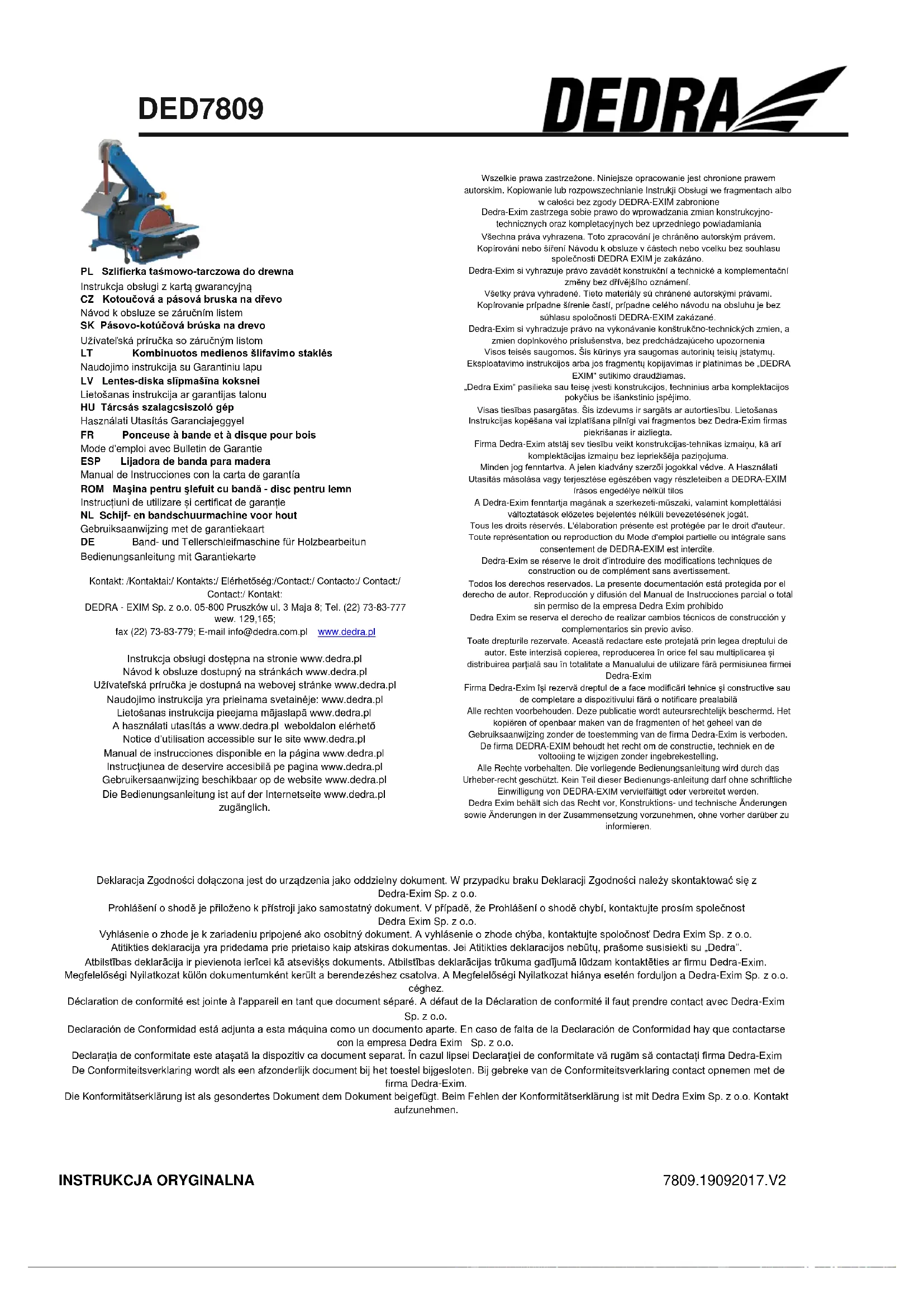

MODE D'EMPLOI DED7809 DEDRA

FR Ponceuse à bande et à disque pour bois

Mode d'emploi avec Bulletin de Garantie

Notice d'utilisation accessible sur le site www.dedra.pl

Tous les droits réservés. L'élaboration présente est protégée par le droit d'auteur.

Toute représentation ou reproduction du Mode d'emploi partielle ou intégrale sans

consentement de DEDRA-EXIM est interdite.

Dedra-Exim se réserve le droit d'introduire des modifications techniques de

construction ou de complément sans avertissement.

Déclaration de conformité est jointe à l'appareil en tant que document séparé. A défaut de la Déclaration de conformité il faut prendre contact avec Dedra-Exim

Sp. z o.o.

1. Photos et dessins

2. Sécurité du travail

3. Utilisation prévue de l'appareil

4Limitations d'utilisation

1. Caractéristiques techniques

2. Préparatifs au travail

3. Branchement au réseau

4. Branchement de l'appareil

5. Utilisation de l'appareil

6. Activités de service courantes

7. Elimination arbitraire des défauts

12.Complétion de l'appareil, remarques finales

1. Liste des pièces du dessin de montage

Déclaration de conformité – jointe à l'appareil comme un document séparé

ATTENION

Au cours du travail de l'appareil, il est conseillé de respecter toujours les consignes de sécurité du travail pour éviter l'incendie, l'électrocution ou les lésions mécaniques. Avant d'exploiter l'appareil veuillez bien lire le Mode d'Emploi. Il faut garder le mode d'emploi.

Le respect strict des indications et des conseils se trouvant dans le Mode d'Emploi aura l'influence sur la durée de vie de votre appareil.

2. Sécurité du travail

Veuillez bien lire attentivement le contenu de ce chapitre pour réduire au maximum la possibilité de blessure ou accident à la suite du service inapproprié ou la méconnaissance des dispositions de la Sécurité du Travail.

Conditions générales de sécurité du lieu du travail.

Le poste de travail devrait être bien éclairé. Le poste de travail mal éclairé peut augmenter le risque d'accident.

Ne pas faire fonctionner l'appareil à proximité des substances explosives (liquides inflammables, gaz, poussière, etc ... ). Pendant le fonctionnement, l'appareil produit des étincelles pouvant causer un incendie.

L'appareil doit être gardé de telle façon pour qu'il ne soit pas accessible aux enfants.

Tenir les enfants éloignés de l'appareil au cours du fonctionnement.

La présence de tiers peut causer la perte de la maîtrise de l'appareil.

Sécurité électrique

La fiche doit être adaptée à la prise de courant. Il est interdit d'utiliser les câbles dont la fiche a été modifiée. Il est interdit d'utiliser les adaptateurs de prise de courant reliée à la terre. Les fiches non-modifiées et les prises de courant appropriées réduisent le risque d'accident.

Protéger contre l'électrochoc.

Éviter tout contact avec des surfaces reliées à la terre, par exemple: réfrigérateurs, radiateurs, tuyaux. Le choc électrique est plus fort lorsque le corps de l'utilisateur est relié à la terre.

Ne pas exposer l'appareil à la pluie et à l'humidité. L'infiltration d'eau dans l'appareil augmente le risque de choc électrique.

Prendre soin du câble d'alimentation.

Ne jamais utiliser le câble pour déplacer l'appareil, pour tirer ou débrancher la prise de courant.

Protéger le câble d'alimentation contre l'action de la chaleur, de l'huile, et de l'endommagement par des bords tranchants ou par des composants mobiles de l'appareil.

En travaillant avec les outils destinés à l'exploitation à l'extérieur il faut utiliser les rallonges convenables (au travail à l'extérieur des locaux).

L'utilisation de la rallonge appropriée réduit le risque d'électrocution

Si l'appareil fonctionne en milieu humide, le réseau d'alimentation doit être équipé d'un dispositif différentiel à courant résiduel (RDC).

Sécurité des personnes

Garder la prudence. Il faut travailler avec réflexion et prudence. Ne pas utiliser l'appareil quand on est fatigué, sous l'influence des médicaments, de l'alcool ou d'autres stupéfiants (p.ex. drogues). L'inattention peut provoquer les lésions de corps.

Pour le travail il faut utiliser les équipements de protection individuelle.

Utiliser toujours les équipements de protection: de la vue, des voies respiratoires et de l'ouïe

Les équipements de protection individuelle adaptés au type de travail avec l'appareil électrique réduisent le risque de lésions ce corps.

Il faut éviter la mise en marche involontaire de l'appareil.

Il convient de s'assurer toujours avant d'insérer la fiche à la source du réseau d'alimentation que l'interrupteur est dans la position d'arrêt. Le branchement de l'appareil au réseau d'alimentation, le transfert de l'appareil quand le doigt se trouve sur le bouton de marche peut causer l'accident.

Supprimier toutes les clés, tous les outils de réglage avant de démarrer l'appareil. Les clés, les outils installés dans les pièces mobiles de l'appareil peuvent être la cause de l'accident.

Ne pas se mettre en posture n'étant pas naturelle au travail. La posture au cours du travail doit garantir le maintient de l'équilibre et de la stabilité ce qui assure la maîtrise de l'appareil.

Il faut avoir les vêtements de travail convenables. La tenue ne devrait pas être trop large, il ne faut pas porter de bijoux pendants ni lâches.

S'il est possible de raccorder à l'appareil un système d'aspiration interceptant les poussières, le sous-produit, il faut s'assurer qu'ils seront bien raccordés et correctement utilisés. Les systèmes d'aspiration améliorent les conditions de travail et réduisent le risque d'accident.

Retirer la fiche de la prise (source d'alimentation) ou enlever l'accumulateur avant chaque réglage de l'appareil, remplacement des accessoires ou arrêt du travail. Cette opération protège l'utilisateur contre le démarrage involontaire de l'appareil.

Il faut stocker l'appareil de façon à ce qu'il ne soit pas accessible aux enfants. Les personnes qui n'ont pas connu les dispositions ci-dessus ne peuvent pas exploiter l'appareil. Les personnes ne connaissant pas les dispositions de sécurité ou n'ayant pas d'expérience de se servir de

l'appareil sont exposées au risque de provoquer un accident.

L'appareil doit être soumis aux révisions techniques. Les fixations, le régularité de fonctionner les pièces mobiles si elles ne sont pas bloquées doivent être contrôlées. Il faut vérifier si les pièces ne sont pas

endommagées, cassées, si elles ne causent pas le fonctionnement de l'appareil irrégulier. Les pièces défectueuses doivent être délivrées à la réparation.

L'usage de l'appareil doit être conforme au mode d'emploi.

Le non respect de ces règles peut provoquer des situations dangereuses.

Le service de l'appareil et son explitation.

Ne pas surcharger l'appareil.

Ne pas utiliser l'appareil dont interrupteur / contacteur ne fonctionne pas.

L'appareil avec un tel défaut devrait être transmis à la réparation

Retirer la fiche de la prise (source d'alimentation) avant chaque réglage de l'appareil, remplacement des accessoires ou arrêt du travail. Cette action protège l'utilisateur contre la mise en marche involontaire de l'appareil.

L'appareil doit être gardé de façon à être hors de portée des enfants. Les personnes qui n'ont pas connu les consignes de sécurité du travail ne peuvent pas se servir de l'appareil. Les personnes ne connaissant pas les consignes de sécurité, n'ayant pas d'expérience de service de l'appareil sont exposées au danger de lésions et peuvent causer un accident.

L'appareil doit être soumis aux révisions techniques. Les contrôles devraient comprendre les fixations, la régularité du fonctionnement des pièces mobiles, si elles ne sont pas bloquées. Il faut vérifier si les pièces ne sont pas détériorées, cassées et ne provoqueront pas le travail incorrect de l'appareil. Les pièces déféctueuses ou détériorées devraient être remplacées par les pièces nouvelles.

L'usage de l'appareil doit être conforme au mode d'emploi. Le non respect de ces règles peut provoquer des situations dangereuses.

Avant le premier démarrage, il faut vérifier si la tension d'alimentation convient à la valeur indiquée sur la plaque signalétique.

Faire toutes les opérations de réglage, d'entretien et de service, décrites dans le mode d'emploi, avec la fiche retirée de la source d'alimentation.

Tous les éléments responsables de la sécurité doivent être maintenus en état de pleine fiabilité technique. En cas de leur endommagement, il faut tout de suite les réparer ou remplacer par les nouveaux.

Ne pas exploiter l'appareil si le câble d'alimentation ou la fiche sont détériorés.

Ne pas tirer le câble d'alimentation pour débrancher l'appareil.

L'appareil doit être gardé loin des sources de chaleur (à savoir le chauffage central, le couvet etc.) pour éviter les déformations des éléments en matière plastique.

En travaillant avec l'appareil ne pas boucher l'entrée d'air. Sinon, l'efficacité d'aspiration de la poussière diminue et le risque de brûler le moteur devient probable.

Service

Seulement un professionaliste qualifié et utilisant les pièces originales peut réaliser les réparations de l'appareil électrique. Cette démarche garantit le respect de la sécurité de l'appareil.

Sécurité du travail avec la ponceuse à bande et à disque

Appuyer la pièce traitée contre la table de travail ou contre le limiteur.

La distance parmi la table et la bande abrasive / la bande de polissage peut mesurer au maximum 3 mm.

La pièce traitée doit être tenue fort et de façon certaine pour qu'elle ne soit pas arrachée des mains.

Ne pas presser trop fort la pièce traitée contre la bande pour ne pas causer l'endommagement de la bande et de la pièce.

Vu la sécurité des enfants, arrêter toujours l'appareil, le débrancher de l'alimentation et enlever la bande de polissage si l'appareil n'est pas utilisé. Tenir la pièce traitée dans la direction de tournage de la bande de polissage / le disque abrasif.

Il faut ajuster le papier abrasif ayant le grain convenable pour le matériau traité.

Il ne faut pas utiliser les disques et les bandes de papier abrasif usés. Remplacer le papier abrasif usé par le nouveau.

Même si la machine est utilisée en conformité au mode d'emploi, il est impossible d'exclure un certain risque lié à la construction et destination de la ponceuse.

En particulier, il y a des risques suivants:

Entrée en contact avec les disques et les bandes abrasifs en rotation Rejet fort de tout ou de la partie du matériau traité à cause de la mauvaise position à l'égard du disque ou de la bande abrasifs

Rupture de la bande abrasive

Lésion auditive en cas de non utilisation ou de l'utilisation de la mauvaise protection de l'ouïe

Impact néfaste des poussières en cas du travail dans un local fermé ayant la ventilation défaillante.

Description de l'appareil (Dessin A)

Des. A : 1. Levier de serrage de l'inclinaison angulaire de la table de travail du disque; 2. . Levier de serrage de l'inclinaison angulaire de la table de travail de la bande; 3. Table de travail inclinable de la bande abrasive; 4. Bande abrasive; 5. Protection de la bande abrasive; 6. Sélecteur de tension et centrage de la bande abrasive; 7. Interrupteur; 8. Meule; 9. Table de travail inclinable du disque avec canal pour ajusteur angulaire; 10. Tubulure de raccordement de l'aspiration de copeaux; 11. Pieds en caoutchouc

3. Utilisation prévue de l'appareil

La ponceuse à disque et à bande pour le bois est le produit technologiquement avancé, conçu pour polir tous les types de bois et les matériaux dérivés du bois (contreplaqué, panneaux de particules etc) et les plastiques. Le système d'aspiration de sciures y a été installé. Grâce à ce système la propagation du sous-produit a été limitée pendant le travail. La machine permet de poncer les éléments de bois en longueur, en travers et en diagonale. Ces opérations ont été décrites dans le mode d'emploi, ci-après.

4. Limitations d'utilisation

Les ponceuses à disque et à bande pour le bois peuvent être utilisées uniquement en conformité aux « Conditions de fonctionnement acceptables » et avec les disques et les bandes abrasifs décrits dans le point « Disques et bandes recommandés ». La ponceuse est conçue seulement pour les bricoleurs et pour l'usage domestique. Les changements arbitraires de construction mécanique et électrique, toutes les modifications et les opérations d'entretien non décrites dans le mode d'emploi seront traitées comme illicites et causeront la perte immédiate des Droits de Garantie. L'usage non conforme à l'affectation ou au Mode d'Emploi aura pour conséquence la perte immédiate des Droits de Garantie.

CONDITIONS DE FONCTIONNEMENT ACCEPTABLES S2 10 min travail intermittent

La machine peut être utilisée seulement dans les locaux fermés ayant la ventilation fiable.

1. Caractéristiques techniques

Type de machine	DED7809
Moteur électrique	monophasé à induction
Tension de travail	230V 50Hz
Puissance signalétique du moteur	300W
Vitesse rotative du disque	2800 obr/min
Vitesse linéaire de la bande	13,5 m/s
Diamètre de la meule	125 - 127 mm
Périmètre de la bande abrasive	762 mm
Largeur de la bande abrasive	25 mm
Dimension de la table du disque	96 mm x 184 mm
Dimension de la table de la bande	132 mm x 132 mm
Plage d'inclinaisons des tables	0^ - 45^
Poids	9 kg
Gabarit de la ponceuse (longueur x largeur x hauteur)	300 x 370 x 390 mm
Diamètre des trous de tubulures de l'éjecteur du sous-produit	47 mm extérieur / 40 mm intérieur
Niveau de pression acoustique LPA	70dB (A)
Niveau de puissance acoustique LWA	83dB (A)
Incertitude de mesurage KLPA; KLwA	3,0dB (A)
Protection contre l'accès direct	IP20

6. Préparatifs au travail

La machine devrait être posée sur la surface plate et unie, dans le lieu bien éclairé.

Vérifier si les éléments mobiles et les protections ne sont pas endommagés. En tournant la meule ou la bande abrasive s'assurer que le système de transmission n'est pas bloqué. Le disque devrait être fixé à la meule de ponceuse par toute sa surface. La bande abrasive devrait rouler centralement sur les rouleaux. Si la bande tend à tirer vers le côté, il faut la régler. Le réglage de la bande a été décrit plus précisement dans le chapitre du présent mode d'emploi « Fixation du disque et de la bande abrasive ».

Assemblage de la ponceuse :

1. Visser la protection inférieure du disque (des. J.1) à l'aide de 4 vis (des. J.2).

2. Glisser la table du disque (des. K.3) de façon que les tiges de table entrent dans les rainures du boîtier (des. K.4). Pour glisser la table, il faut la mettre dans la position de l'angle obtus par rapport à la meule.

3. Poser la table de sorte qu'elle fasse l'angle 90° avec la meule (des. L).

4. Serrer le côté gauche de la table par le petit levier (des. M.5).

5. Il faut dévisser, par la clé Allen, le petit levier pour le montage du côté droit. Visser la partie inférieure du levier (des. N.6) jusqu'à sentir la résistance et ensuite apposer la partie supérieure du levier et serrer par la clé Allen (des. O.7).

6. Insérer le calibre d'angle (des. P.8) dans le guidage de table.

7. Mettre la table supérieure de la bande (des. Q.9) d'après le dessin Q.

8. Dévisser le levier de montage de la table supérieure à l'aide d'un tournevis plat, ensuite visser la partie inférieure du levier (des. Q.12) à la table jusqu'à sentir la résistance et serrer le levier (des. R).

9. Renverser la machine et fixer 4 pieds en caoutchouc (des. S.13) en les enfonçant dans les trous de montage.

7. Branchement au réseau

Avant de brancher l'appareil à la source d'alimentation, il faut s'assurer si la tension d'alimentation convient à la valeur indiquée sur la plaque signalétique. L'installation d'alimentation de l'appareil devrait être réalisée conformément aux exigences principales concernant l'installation électrique et satisfaire aux exigences du sécurité de l'usage. Les paramètres de la section minimale du conduit d'alimentation et ceux de la valeur minimale du fusible en fonction de la puissance de l'appreil sont présentés dans le tableau ci-dessous. L'installation devrait être réalisée par un électricien qualifié. Si on utilise des rallonges, il faut faire attention à ce que la section du fil de câble ne soit plus petite de la section demandée (voir le tableau).

Le conduit électrique doit être posé de manière à ne pas l'exposer au danger de coupement. Ne pas utiliser de rallonges détériorées.

Vérifier systématiquement l'état technique du conduit d'alimentation. Ne pas tirer le conduit d'alimentation.

Puissance de l'appareil [W]	Section minimale du conduit [mm2]	Valeur minimale du fusible type C [A]
<700	0,75	6
700÷1400	1	10
1400+2300	1,5	16
>2300	2,5	16

8. Branchement de l'appareil

L'interrupteur de la ponceuse à disque et à bande se trouve dans le boîtier de la boîte du moteur électrique de la machine (des A). Dans le cas de disparition de la tension, la construction de l'interrupteur de la ponceuse ne permettra pas le redémarrage automatique au moment de la réapparition de la tension dans le réseau. Pour mettre la machine en marche, il faut appuyer le bouton d'interrupteur. Le bouton vert marqué par « 1 » sert à démarrer la ponceuse et le bouton rouge marqué par « 0 » à l'arrêter.

9.Utilisation de l'appareil

La ponceuse à disque et à bande pour le bois permet de réaliser différentes opérations de traitement du bois en le polissant. Certaines possibilités du travail de la ponceuse et des réglages de fonctionnement ont été présentées sur les dessins D, E, F, G. Ils concernent les réglages de la machine pour les travaux de polissage avec l'utilisation du disque et de la bande abrasifs et de deux tables de travail. Pourtant les dessins ne présentent pas toutes les possibilités d'utiliser l'appareil. La ponceuse à disque et à bande est adaptée aux appareils d'aspiration du sous-produit. Les tubulures de raccordement ont été prévues pour le disque et la bande ce qui permet de raccorder l'aspiration de sciures (p.ex. le modèle DEDRA DED7724) ou le simple aspirateur ménager pour évacuer efficacement les particules du matériau traité du poste de travail. Cependant, il ne faut pas oublier que sauf l'utilisation de ces appareils le local où nous travaillons avec la ponceuse combinée doit être équipé de la ventilation fiable. En utilisant la bande abrasive, il faut veiller à ce que la bande roule centralement sur les rouleaux. Si nécessaire, il faut faire le régalge décrit dans le point 6 « Préparatifs au travail » et présenté sur le dessin C.

ATTENION Ne pas travailler avec les disques et les bandes abrasives usés. Contrôler systématiquement leur état et si nécessaire les remplacer. 10. Opérations de service courantes

ATTENION Il faut effectuer les opérations de service courantes – aussi le remplacement de la scie à chantourner – avec la fiche retirée de la prise.

Vérifier périodiquement l'état technique de la ponceuse.

Vérifier si le disque abrasif et la bande abrasive ne sont pas usés. Ne pas travailler s'ils sont défaillants. Les remplacer par les nouveaux. Vérifier l'exactitude de fixation du disque et de la bande abrasifs.

Systématiquement nettoyer la chambre de la meule abrasive, nettoyer soigneusement les canaux de rejet de sciures. Vérifier si les canaux d'extraction de sciures ne sont pas bouchés. A chaque occasion nettoyer les entrées de l'air refroidissant le moteur électrique. Nettoyer systématiquement toute la machine des sciures, de préférence par l'air comprimé. Graisser régulièrement toutes les pièces mobiles par l'huile de machine (p.ex. WD-40).

Si l'appareil n'est pas utilisé, il faut le stocker dans un lieu sec, inaccessible aux enfants, si possible dans l'emballage d'origine.

Fixation du disque et de la bande abrasive

Le disque abrasif est fixé à la meule de ponceuse par la colle. Sur la surface nettoyée de la meule de ponceuse il faut appliquer une couche fine de la colle p.ex. butaprène ou éventuellement silicone, apposer au centre un disque de papier abrasif (disque abrasif) et le presser uniformément à la surface de la meule. Attendre pour que le liant allie tous les deux éléments.

La bande abrasive doit être mise sur les rouleaux d'entraînement, celui de centrage et celui de réception. Pour le faire, il faut enlever la bande abrasive usée des rouleaux et mettre une nouvelle bande en enceignant tous les deux rouleaux. Il ne faut pas oublier que la direction d'avance doit être confrome aux marquages sur la bande et sur la machine. La fixation inverse de la bande peut altérer les propriétés d'exploitation de la ponceuse.

Faire tourner la bande sans brancher l'alimentation et régler la position centrale de la bande en tournant le sélecteur de centrage présenté sur le dessin C.

Installer la protection enlevée avant dans l'ordre inverse par rapport au démontage et la visser par les vis et le tournevis.

Brancher la tension, démarrer la machine et par le régulateur de centrage faire les corrections éventuelles de la position de la bande sur les rouleaux. Disques et bandes abrasifs recommandés

La ponceuse à disque et à bande est habituellement équipée du disque abrasif au diamètre 125 mm et au grain 80. De même, la bande abrasive installée dans la ponceuse a le périmètre 762 mm, 25 mm de largeur et aussi le grain 80. Vu les propriétés d'exploitation, il est recommandé d'utiliser dans la ponceuse à disque et à bande les disques au diamètre 125 -127 mm et les bandes abrasives au périmètre 762 mm et à la largauer 25 mm. Le grain n'influence pas le fonctionnement de la ponceuse, il dépend seulement du type des opérations réalisées par l'utilisateur de la machine.

Sur le marché, une large gamme de disques et bandes abrasifs au grain très varié est disponible ce qui permet de réaliser aussi bien le dégrossissage du bois que le traitement très précis.

DEDRA recommande les bandes et les disques abrasifs aux numéros de catalogue:

Bande DED780911 grammage 80 et DED780912 grammage 120 Bande DED780921 grammage 80 et DED780922 grammage 120

11.Elimination arbitraire des défauts

PROBLEME	Cause	Solution
Tout l'appareil ne fonctionne pas	Le câble d'alimentation est endommagé ou mal raccordé.Il n'y a pas de tension dans la prise de réseau.L'interrupteur endommagé.	Enfoncer la fiche plus profondément dans la prise, vérifier le câble d'alimentationIl n'y a pas de tension d'alimentation, vérifier si le fusible a fonctionné.Remplacer les balais par les nouveaux.
Le moteur surchauffe	Les trous de ventilation bouchés	Nettoyer les trous de ventilation
La machine démarre avec peine	La chambre de meule ou de bande est remplie de sciures à la suite du système d'aspiration de sciures bouché.Les roulements de moteur grippés	Nettoyer les canaux de rejet de sciuresTransmettre la ponceuse à la réparation
Après une longue période d'utilisation, la machine perd ses propriétés d'utilisation, l'odeur du bois brûlé est perceptible.	Le disque abrasif ou la bande abrasive usés	Remplacer le disque abrasif ou la bande abrasive par les nouveaux

12. Complétion de l'appareil, remarques finales

Complétion:

1. Ponceuse à disque et à bande. 2. Table de travail inclinable du disque. 3. Ajusteur angulaire. 4. Table de travail de la bande. 5. Petits leviers de blocage de la position des tables – 3 pcs 6. Disque abrasif. 7. Bande abrasive

Remarques finales

En commandant les pièces de rechange, veuillez indiquer le numéro de LOT placé sur la plaque signalétique. Veuillez bien décrire la pièce endommagée, en donnant la date d'achat approximative de l'appareil. Pendant la période de garantie, les réparations sont faites d'après les règles présentées dans le Bulletin de Garantie. Veuillez transmettre le produit reclamé à la réparation dans le lieu d'achat (le vendeur est obligé à recevoir le produit reclamé) ou l'envoyer dans le Service Central DEDRA - EXIM. Veuillez bien joindre le bulletin de garantie délivré par l'importateur. A défaut de ce document, la réparation sera traitée comme la réparation après la garantie. Après la période de garantie, le Service Central fait les réparations. Il faut envoyer le produit endommagé au Service (les frais de l'envoi chargent l'utilisateur).

13. Liste des pièces du dessin de montage

1. Régulateur de blocage

2. Boîtier arrière

3. Etiquette

4. Etiquette d'avertissement

5. Courroie d'entraînement

6. Circlip

7. Roulement

8. Poulie

9. Rouleau

10. Protection

11. Rondelle

12. Vis

13. Vis

14. Poulie de tension

15. Boîtier principal

16. Rouleau de réglage

17. Ressort de tension A

18. Ecrou plat, grand

19. Bague ouverte

20. Tige élastique

21. Plaque réglable

22. Ressort de tension B

23. Ressort de tension C

24. Sélecteur de réglage

25. Ecrou plat, grand

26. Vis

27. Vis

28. Ecrou

29. Support

30. Ecrou de blocage

31. Vis

32. Rondelle élastique

33. Rondelle

34. Poulie

35. Manchon

36. Vis

37. Vis

38. Table de travail

39. Ecrou

40. Rondelle

41. Boulon

42. Poignée de serrage

43. Ressort de tension A

44. Vis

45. Vis

46. Moteur

47. Vis

48. Rondelle

49. Vis

50. Rondelle

51. Indicateur

52. Protection du disque fixant le disque abrasif

53. Vis

54. Disque fixant le disque abrasif

55. Disque de papier abrasif

56. Vis de blocage

57. Rondelle

58. Calibre angulaire

59. Vis

60. Rondelle

61. Indicateur

62. Platine guidant le calibre angulaire

63. Table de travail

64. Tige

65. Vis

66. Ressort à barre de torsion

67. Poignée de serrage

68. Boulon

69. Rondelle

70. Plaque avec trou d'évacuation des poussières

71. Rondelle

72. Vis

73. Vis

74. Rondelle de moteur

75. Base de moteur

76. Rondelle

77. Rondelle élastique

78. Boulon fileté

79. Rondelle en caoutchouc

80. Plaque de protection

81. Rondelle

82. Rondelle élastique

83. Vis

Traduction du mode d'emploi original

ESP

1.Fotos y planos

vonatkozó tájékoztatás)/ Informations pour l'utilisateur sur

les déchets d'équipement électriques et électroniques (concerne les ménages)/ Informations pour l'utilisateur sur les déchets d'équipement électriques et électroniques

Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous-ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet.

Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets.

Le recyclage incorrect est passible de peines prévues dans les réglementations locales.

es utilisateurs dans les pays de l'Union Européenne

Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront.

Le rejet des déchets dans les pays hors l'Union Européenne Le symbole concerne seulement les pays de l'Union Européenne.

Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre.

Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous-

ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet.

Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets.

Le recyclage incorrect est passible de peines prévues dans les réglementations locales.

Les utilisateurs dans les pays de l'Union Européenne Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront.

Le rejet des déchets dans les pays hors l'Union Européenne Le symbole concerne seulement les pays de l'Union Européenne.

Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre.

1. Nous garantissons le fonctionnement fiable du produit conforme aux conditions techniques et d'utilisation décrites dans le Mode d'Emploi. Nous garantissons la marchandise pour 24 mois à compter de la date de l'achat inscrite dans le document présent. La garantie est valable sur tout le territoire de la République de Pologne et UE.

Les adresses de services des pays particuliers sont disponibles sur la page www.dedra.pl. A défaut de service dans le pays donné, les obligations du garant sont réalisées par le service central. La réclamation devrait être déposée à l'écrit pendant la période de garantie

1. Le garant a le droit de choisir le moyen de satisfaire ses prétentions de garantie reconnues (réparation gratuite, échange du produit contre un produit nouveau ou désistement au contrat).

2. La garantie comprend seulement les détériorations survenues pendant la durée de validitié de la garantie dont les causes résultent de l'objet vendu ou des irrégulartiés provoquées par une mauvaise technologie de réalisation

3. Les défauts détectés pendant la période de garantie seront éliminés par DEDRA-EXIM, dans le délai convenu avec le client mais pas plus long que 14 jours ouvrables à compter de la date de livrer le produit au service. La durée de réclamation peut être prolongée dans le cas de nécessité d'apporter les pièces indispensables à la réparation de ce que le consommateur sera renseigné.

4. Le produit réclamé devrait être livré dans le point de vente. Les conditions d'examiner la réclamation sont suivantes :

-présentation du Bulletin de Garantie dûment rempli -présentation de la pièce de caisse avec la date de vente la même date se trouvant

- livraison de l'appareil complet conformément au point „complétation" du Mode d'emploi.

1. La garantie ne comprend pas les défauts à la suite de

-l'utilisation non conforme à l'application et les conseils du Mode d'Emploi - la surcharge de l'appareil ayant pour l'effet la détérioration du moteur ou des éléments de la transmission mécanique sau alte elemente ale aparatului -les réparations faites par les personnes non autorisées -les modifications de constructions

-les détériorations à la suite du montage des pièces ou des accessoires impropres, de l'application des huiles ou des conservateurs inconvenants -les détériorations à la suite du montage des pièces ou des accessoires impropres, de l'application des huiles ou des conservateurs inconvenants

1. La garantie ne comprend pas les pièces qui s'usent de façon naturelle pendant l'exploitation fusibles thermiques, brosses électro-graphite, courroies trapézoïdales, porte- outils, accumulateurs, équipements terminaux des appareils électriques (scies circulaires, forets, fraises etc).

2. La plaque signalétique de l'appareil devrait être lisible. L'appareil réclamé doit être bien protégé contre les détériorations au cours du transport. Si c'est possible, livrer dans l'emballage original.

ESP
