BEDIENUNGSANLEITUNG DED7809 DEDRA

DE Band- und Tellerschleifmaschine für Holzbearbeitun

Bedienungsanleitung mit Garantiekarte

Kontakt: /Kontaktai:/ Kontakts:/ Elérhetőség:/Contact:/ Contacto:/ Contact:/ Contact:/ Kontakt:

DEDRA - EXIM Sp. z o.o. 05-800 Pruszków ul. 3 Maja 8; Tel. [phone] wew. 129,165;

fax [phone]; E-mail [e-mail] www.dedra.pl

Die Bedienungsanleitung ist auf der Internetseite www.dedra.pl

zugänglich.

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungs-anleitung darf ohne schriftliche Einwilligung von DEDRA-EXIM vervielfältigt oder verbreitet werden.

Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen

sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren.

Die Konformitätserklärung ist als gesondertes Dokument dem Dokument beigefügt. Beim Fehlen der Konformitätserklärung ist mit Dedra Exim Sp. z o.o. Kontakt

aufzunehmen.

1 2 3 4 5 6 7 8 9 10 11 A

1. Bilder und Zeichnungen
2. Arbeitssicherheit
   3.Bestimmung des Gerätes
3. Benutzungsbeschränkungen
   5.Technische Daten
4. Vorbereitung zur Arbeit
5. Anschließen an das Netz
   8.Einschalten des Gerätes
6. Benutzung des Gerätes
7. Laufende Bedienungstätigkeiten
   11.Selbständige Fehlerbeseitigung
8. Komplettierung des Gerätes, Schlussbemerkungen
9. Teileverzeichnis für die Zusammenstellungszeichnung
   Übereinstimmungsbescheinigung – gesondertes Dokument

ACHTUNG

Beim Gebrauch sind immer zum Schutz gegen elektrischen Schlag,

Verletzungs- und Brandgefahr grundsätzliche

Sicherheitsmaßnahmen zu beachten.

Die Bedienungsanleitung ist vor der ersten Inbetriebnahme sorgfältig und vollständig zu lesen. Bewahren Sie bitte die

Bedienungsanleitung, Sicherheitshinweise und

Konformitätserklärung sorgfältig auf. Äußerst strenge Beachtung der darin enthaltenen Sicherheitshinweise und Anweisungen wird sich positiv auf die Verlängerung der Lebensdauer Ihrer

Fliesenschneidemaschine auswirken.

2. Arbeitssicherheit

Äußerst strenge Beachtung der darin enthaltenen Sicherheitshinweise und Anweisungen wird sich positiv auf die Verlängerung der Lebensdauer Ihrer Fliesenschneidemaschine auswirken.

Allgemeine Sicherheitshinweise am Arbeitsplatz

Der Arbeitsplatz soll sauber und ordentlich gehalten werden. Eine unordentliche Arbeitsstelle kann zur Unfallursache werden.

Das Gerät nicht in der Nähe von Explosivmitteln gebrauchen (leicht entzündbaren Flüssigkeiten, Gasen, Staub, usw.). Während des Betriebs des Geräts entstehen Funken, die zur Zündung führen können.

Das Gerät muss so aufbewahrt werden, dass es für Kinder unzugänglich bleibt.

Es dürfen keine Kinder in der Nähe des Werkzeugs während seiner Inbetriebnahme anwesend sein.

Das Verweilen von Dritten am Arbeitsplatz kann dazu führen, dass das Gerät außer Kontrolle gerät.

Der Stecker soll an die Versorgungssteckdose angepasst werden.

Gebrauch von Kabeln ist verboten. Gebrauch vom Stecker-Adapter ist verboten. Unberührte Stecker und entsprechende Steckdosen reduzieren die Unfallgefahr.

Sich vor einem elektrischen Stoß schützen. Vermeiden Sie Kontakt mit nicht geerdeten Oberflächen wie z.B. Kühlschränke, Radiatoren, Rohre. Der Stromschlag ist stärker, wenn der Körper des Benutzers geerdet ist. Das Gerät darf dem Regen und der Nässe nicht ausgesetzt werden. Das Eindringen von Wasser in das Gerät steigert das Risiko des Stromschlages.

Sorgen Sie für das Versorgungskabel. Verwenden Sie es nie dazu, das Gerät zu tragen, zu ziehen oder den Stecker aus der Steckdose zu ziehen.

Das Versorgungskabel soll vor dem Kontakt mit Wärme, Öl, scharfen

Kanten oder beweglichen Teilen des Gerätes geschützt werden.

Beschädigtes bzw. verwickeltes Kabel erhöht die Stromschlaggefahr.

Bei der Arbeit mit Geräten, die für die Benutzung im Außenbereich bestimmt sind, sind entsprechende Verlängerungskabel (für die Benutzung außerhalb der Räumlichkeiten zu verwenden). Die Verwendung entsprechenden Verlängerungskabels vermindert das Risiko des elektrischen Schlages.

Wenn das Gerät in feuchter Umgebung benutzt wird, muss das Versorgungsnetz mit einem Fehlerstromschutzschalter ausgestattet sein (RDC).

Personensicherheit

Hier ist Vorsicht geboten. Gehen sie mit dem Gerät bedächtig und vorsichtig um. Benutzen Sie das Gerät nicht, falls Sie müde sind oder unter dem Einfluss von Medikamenten, Alkohol oder anderen Betäubungsmitteln

(z.B. Drogen) stehen. Unaufmerksamkeit kann Körperverletzung verursachen.

Während der Arbeit sind persönliche Schutzmittel zu benutzen. Immer sind Brillen zu verwenden. Tragen einer an die Arbeit des Elektrowerkzeuges angepassten Schutzkleidung vermindert das Risiko der Entstehung von Körperverletzungen.

Vermeiden Sie unbeabsichtigtes Einschalten des Gerätes. Immer vor dem Anschließen des Steckers an die Steckdose des

Stromversorgungsnetzes muss man sich vergewissern, dass der Schalter in der Position ausgeschaltet ist. Das Anschließen des Gerätes an das Stromversorgungsnetz sowie Verbringen des Gerätes, wenn der Finger sich auf dem Einschalter befindet, können zur Unfallursache werden.

Jegliche Einstellungsschlüssel sowie –Werkzeuge sind vor der Ingangsetzung des Gerätes zu entfernen. Schlüssel, Werkzeuge, die sich in beweglichen Teilen des Gerätes befinden, können zur Unfallursache werden.

Vermeiden Sie abnormale Körperhaltung beim Arbeiten. Die Körperhaltung beim Arbeiten muss immer die Haltung des Gleichgewichts und Stabilität sichern. Dies gewährleistet eine bessere Kontrolle über das Gerät. Man muss entsprechende Arbeitskleidung haben. Die Kleidung soll nicht locker sitzen, es sind auch keine losen und langen Schmuckstücke zu tragen. Haare, lose sitzende Kleidungsstücke sollen gegen die Möglichkeit deren Aufnahme durch die beweglichen Teile des Gerätes gesichert sein. Wenn am Werkzeug die Möglichkeit vorgesehen wurde, ein den Staub oder die Späne auffangendes Absauggerät anzuschließen, soll man sich vergewissern, dass es richtig angeschlossen wurde und richtig benutzt wird. Das Absauggerät verbessert die Arbeitsbedingungen und verringert das Risiko eines Unfalls.

Vor jeder Justierungstätigkeit, dem Austausch des Zubehörs oder nach Beendigung der Arbeit den Netzstecker aus der Steckdose (Versorgungsquelle) ziehen oder die Batterie entfernen. Diese Prozedur schützt den Nutzer vor unkontrollierter Betätigung des Geräts.

Das Gerät ist so aufzubewahren, dass es für Kinder unzugänglich ist. Personen, die sich mit den vorstehenden Punkten nicht bekannt gemacht haben, dürfen dieses Gerät nicht bedienen. Personen, die Sicherheitsvorschriften nicht kennen und keine Erfahrung in der Bedienung des Gerätes haben, sind der Gefahr ausgesetzt, einen Unfall zu verursachen.

Das Gerät muss technischen Kontrollen unterzogen werden. Zu prüfen sind Befestigungen und bewegliche Teile auf Funktionstüchtigkeit, ob sie nicht blockiert sind. Zu der Kontrolle soll die Überprüfung der Teile auf Beschädigungen und Risse, sowie darauf, ob sie zur fehlerhaften Arbeit des Gerätes führen können, gehören. Fehlerhafte Teile sind zur Reparatur abzugeben.

Elektrowerkzeuge, Zubehör und sonstige Werkzeuge sind gemäß dieser Anleitung zu benutzen. Nichtbeachten der Regeln kann gefährliche Situationen herbeiführen.

Bedienung des Gerätes und sein Betrieb

Das Gerät nicht überlasten.

Ein Gerät mit einem kaputten Aus- und Einschalter (er schaltet das Gerät weder ein noch aus) ist nicht zu benutzen. Ein so beschädigtes Gerät ist zum Service zwecks Reparatur abzugeben.

Ziehen Sie den Stecker aus der Steckdose (Netzteil) bzw. nehmen Sie den Akku vor jeder Einstellung des Gerätes, Austausch des Werkzeugs oder nach Beendigung der Arbeit heraus. Diese Maßnahme schützt den Anwender vor unbeabsichtigter Einschaltung der Bohrmaschine.

Die Maschine ist an einer für Kinder unzugänglichem Ort aufzubewahren. Personen, die sich mit den oben genannten Bestimmungen nicht vertraut gemacht haben, dürfen das Gerät nicht bedienen. Personen, die sich nicht mit den Sicherheitsbestimmungen vertraut gemacht haben oder über keine Erfahrung im Umgang mit solchen Geräten haben, sind unfallgefährdet.

Das Gerät muss periodisch technisch überprüft werden. Die Kontrolle muss die einwandfreie Funktion der beweglichen Teile und das Klemmgefahr umfassen. Die Überprüfung sollte auch prüfen, ob die Teile nicht beschädigt, rissig sind und zu Fehlfunktion führen können. Mangelhafte und defekte Teile sind gegen neue auszutauschen.

Elektrowerkzeuge, Zubehör und sonstige Werkzeuge sind gemäß dieser Anleitung zu benutzen. Nichtbeachten der Regeln kann gefährliche Situationen herbeiführen.

Vor der ersten Inbetriebnahme ist zu überprüfen, ob die

Versorgungsspannung mit dem auf dem Betriebsschild bekannt gegebenen Wert übereinstimmt.

Alle in der Bedienungsanleitung beschriebenen Justierungs-, Wartungs- oder Bedientätigkeiten beim gezogenen Netzstecker ausführen.

Alle für Sicherheit sorgenden Elemente müssen technisch voll

funktionsfähig gehalten werden. Im Falle ihrer Beschädigung müssen sie unverzüglich repariert oder ersetzt werden.

Das Gerät ist dann in Betrieb nicht zu nehmen, wenn das

Versorgungskabel oder Stecker beschädigt sind.

Am Versorgungskabel ist nicht zu ziehen, wenn der Stecker aus der Steckdose herausgenommen wird.

Das Gerät ist fern von Wärmequellen (d.h. Zentralheizung, Ofen, u. ä.) aufzubewahren, um die Verformung der Kunststoffelemente zu vermeiden.

Den Lufteinlass während des Betriebs nicht zudecken. Andernfalls kann sich die Effizienz der Staubaufnahme vermindern oder es entsteht das Risiko, dass der Motor durchbrennt.

Service

Die Reparatur von Elektrowerkzeug darf nur von qualifiziertem

Fachpersonal unter Einsatz von originalen Ersatzteilen durchgeführt werden. Dadurch wird die Sicherheit des Geräts erhalten.

Arbeitssicherheit bei Arbeit mit Band- und Tellerschleifmaschine

Das zu bearbeitende Material an den Arbeitstisch oder an die Anschlagleiste lehnen.

Der Abstand zwischen dem Tisch und dem Schleifband/Glättungsband kann maximal 3 mm betragen.

Das zu bearbeitende Material muss fest und sicher gehalten werden, sodass es nicht aus Ihren Händen fortgerissen wird.

Das zu bearbeitende Material nicht zu stark an das Schleifband drücken, denn dies kann sowohl zur Beschädigung des Bandes als auch des bearbeiteten Materials führen.

Im Hinblick auf die Sicherheit von Kindern schalten Sie das Gerät immer aus und von der Energiequelle ab sowie entfernen Sie das Glättungsband, wenn das Gerät nicht benutzt wird.

Das zu bearbeitende Objekt in der Richtung halten, in die sich das Glättungs-/Schleifband bewegt.

Man soll die Körnigkeit des Schleifpapiers an das zu bearbeitende Material anpassen.

Man soll nicht mit abgenutzten Schleifscheiben oder Bändern arbeiten. Das abgenutzte Schleifpapier mit neuern ersetzen.

Jedoch, auch wenn die Maschine gemäß der Bedienungsanleitung benutzt wird, ist es nicht möglich, einen gewissen Risikofaktor, der mit der

Konstruktion und Bestimmung der Schleifmaschine verbunden ist, zu eliminieren.

Insbesondere können folgende Risiken auftreten:

Geraten in Berührung mit kreisenden Scheiben und Schleifbändern starker Rückschlag eines Teils oder des ganzen bearbeiteten Materials wegen seines falschen Ansetzens gegenüber der Schleifscheibe oder des Schleifbandes

Schleifbandabriss

Gehörbeschädigung im Falle von Nichtverwendung oder Verwendung von falschen Gehörschutzmaßnahmen schädliche Staubeinwirkung im Falle von Arbeit in geschlossen Räumen mit leistungsunfähiger Ventilation.

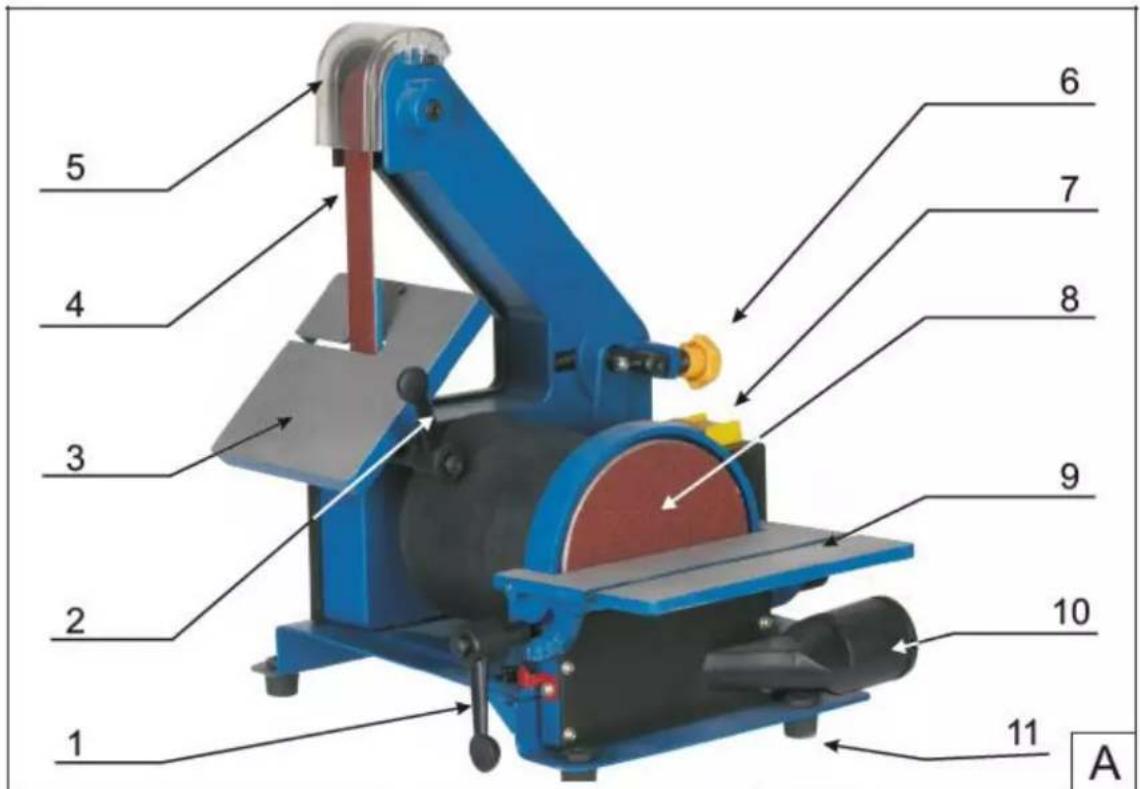

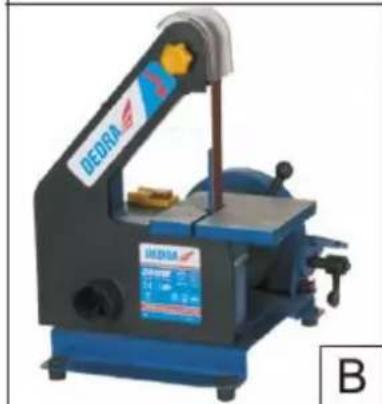

Maschinenbeschreibung (Pos. A)

Bild A: 1. Klemmhebel zur Winkeleinstellung des Arbeitstisches der Scheibe, 2 Klemmhebel zur Winkeleinstellung des Arbeitstisches des Bandes, 3 Einstellbarer Arbeitstisch des Schleifbandes; 4. Schleifband; 5. Schleifbandschutz, 6. Schleifbandspann- und justierschraube; 7. Ein-/Ausschalter; 8. Schleifscheibe; 9. Einstellbarer Arbeitstisch mit Rille für den Gährungsanschlag; 10. Absauganschluss; 11. Gummifüße

3.Bestimmung des Gerätes

Die Band- und Tellerschleifmaschine für Holzbearbeitung ist ein technologisch fortgeschrittenes Produkt, das zum Schleifen von Holz aller Art, Holzwerkstoffen (Sperrholzplatten, Spannplatten, usw.) sowie Kunststoffen gestaltet wurde. Es wurde hier ein System der Späneabführung angewendet. Dadurch wurde die Verbreitung des Holzstaubs deutlich verringert. Die Maschine ermöglicht Ausführung der im weiteren Teil der Bedienungsanleitung beschriebenen Schleifarbeiten an Holzwerkstücken entlang, quer und schräg.

4. Benutzungsbeschränkungen

Band- und Tellerschleifmaschinen für Holzbearbeitung dürfen ausschließlich gemäß den unten genannten "Zulässigen

Arbeitsbedingungen" sowie mit den im Punkt "Empfohlene Scheiben und Bänder" beschriebenen Schleifscheiben und Schleifbändern genutzt werden. Die Schleifmaschine ist für Heimwerker und für den Hausgebrauch geeignet. Eigenmächtige Änderungen an mechanischem oder elektrischem Bau des Geräts, alle Modifikationen und Bedientätigkeiten, die nicht in der Bedienungsanleitung beschrieben wurden, werden als unzulässig angesehen und führen zum sofortigen Verlust der Garantieansprüche. Zweckwidrige Nutzung sowie Nutzung nicht gemäß der Bedienungsanleitung führt zum sofortigen Verlust der Garantieansprüche.

ZULÄSSIGE BETRIEBSPARAMETER
S2 Kurzzeitbetrieb 10 Min.

Das Gerät soll nur in geschlossenen Räumlichkeiten mit funktionstüchtiger Belüftungsanlage verwendet werden.

5.Technische Daten

Maschinentyp	DED7809
Elektrischer Motor	einphasig induktiv
Arbeitsspannung	230V 50Hz
Nennleistung des Motors	300W
Umdrehungsgeschwindigkeit der Scheibe	2800 obr/min
Lineare Geschwindigkeit des Bandes	13,5 m/s
Schleifscheibendurchmesser	125 - 127 mm
Schleifscheibenumkreis	762 mm
Schleifbandbreite	25 mm
Abmessungen des Arbeitstisches der	96 mm x 184 mm

Scheibe
Abmessungen des Arbeitstisches des Bandes	132 mm x 132 mm
Neigungsbereich der Arbeitstische	0° - 45°
Gewicht	9 kg
Abmessungen der Schleifmaschine (Länge x Breite x Höhe)	300 x 370 x 390 mm
Durchmesser des Späneauswurfs	47 mm außen / 40 mm innen
Schalldruckpegel LPA	70dB (A)
Schalleistungspegel LWA	83dB (A)
Messunsicherheit KLPA, KLwA	3,0dB (A)
Schutz vor unmittelbarem Zugriff	IP20

6. Vorbereiten der Inbetriebnahme

Die Maschine soll auf einer platten und ebenen Fläche an einer gut beleuchteten Stelle gestellt werden.

Prüfen Sie, ob die beweglichen Teile und Abdeckungen nicht beschädigt sind. Indem Sie die Scheibe oder das Band drehen, vergewissern Sie sich, ob das Antriebssystem nicht blockiert ist. Die Schleifscheibe soll mit ganzer Fläche an den Schleifscheibenteller haften. Das Schleifband soll auf beiden Rollen regelmäßig laufen. Im Falle, wenn das Band nach einer Seite neigt, soll man es justieren. Die Bandjustierung wurde genau im weiteren Teil der Bedienungsanleitung im Kapitel "Montage des Schleifbandes und der Schleifscheibe" beschrieben.

Montage der Schleifmaschine:

1. Den unteren Scheibenschutz (Bild J.1) mittels 4 Schrauben (Bild J.2) befestigen.

2. Den Arbeitstisch der Scheibe (Bild K.3) einschieben, sodass die Bolzen des Tisches in die Löcher im Gehäuse hineingehen. Um den Tisch einzuschieben, muss man ihn gegenüber der Scheibe im stumpfen Winkel positionieren.

3. Den Tisch so aufstellen, dass er einen 90° Winkel mit der Scheibe bildet (Bild L).

4. Die linke Seite des Tisches mit dem Hebel festschrauben (Bild M.5).

5. Den zur Montage vorgesehenen Hebel auf der rechten Seite mit einem Inbusschlüssel abschrauben. Den unteren Teil des Hebels (Bild N.6) bis zum spürbaren Widerstand anschrauben und folglich den oberen Teil des Hebels aufsetzen und mit Inbusschlüssel zuschrauben (Bild O.7).

6. Den Gährungsanschlag (Bild P.8) in die Führungsschiene im Tisch einschieben.

7. Den oberen Tisch des Bandes (Bild Q.9) aufsetzen, wie auf dem Bild Q gezeigt.

8. Den Montagehebel des oberen Tisches mittels eines flachen Schraubenziehers abschrauben und folglich den unteren Teil des Hebels (Bild Q.12) an den Tisch bis zum spürbaren Widerstand anschrauben und den Hebel zuschrauben (Bild R).

9. Die Maschine umdrehen und 4 Gummifüße (Bild S.13) durch Eindrücken in die Montageöffnungen montieren.

7. Anschluss an das Stromnetz

Vor dem Anschluss der Maschine an das Stromnetz vergewissern Sie sich, dass die Spannung auf dem Datenschild mit der vorhandenen Spannung übereinstimmt. Die Versorgungsanlage des Gerätes muss allen grundlegenden Anforderungen an elektrische Installationen entsprechen und die Anforderungen an die Sicherheit der Nutzer erfüllen. Die Parameter des Mindestquerschnitts der Versorgungsleitung und des Mindestwertes der Sicherung wurden in der nachstehenden Tabelle in Abhängigkeit von der Kraft des Gerätes angegeben. Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Bei Benutzung eines Verlängerungskabels ist auf den Querschnitt der Ader zu achten, er darf nicht geringer sein als der geforderte Querschnitt (siehe Tabelle). Die elektrische Leitung ist so zu legen, dass sie während der Arbeit nicht gefährdet ist, durchgeschnitten zu werden. Beschädigte Verlängerungskabel dürfen nicht verwendet werden. Überprüfen Sie in regelmäßigen Abständen den technischen Zustand des Netzkabels. Nicht am Netzkabel ziehen.

Machinenleistung [W]	Min. Drahtschnitt [mm2]	Min. Sicherungsgröße Typ C [A]
<700	0,75	6
700÷1400	1	10
1400÷2300	1,5	16
>2300	2,5	16

8. Inbetriebnahme

Der Schalter der Band- und Tellerschleifmaschine befindet sich auf dem Gehäuse des Elektromotors der Maschine. (Bild A). Der Schalter ist so konstruiert, dass im Falle eines Stromausfalls die Schleifemaschine sich nicht eigenständig betätigen wird, auch wenn die Netzspannung wieder da ist. Um die Maschine zu betätigen, muss man den Schalter drücken. Die grüne Taste "I" dient zum Einschalten der Schleifmaschine und die rote Taste "0" dient zum Ausmachen der Maschine.

8.Einschalten des Gerätes

Die Band- und Tellerschleifmaschine für Holz ermöglicht Ausführung von Holzbearbeitung durch Schleifen. Manche Möglichkeiten der Arbeit mit der Schleifmaschine sowie Arbeitseinstellungen an der Maschine wurden auf den Bildern D, E, F und G dargestellt. Sie betreffen Einstellungen der Maschine zu Schleifarbeiten unter Anwendung sowohl der Scheibe als

auch des Schleifbandes sowie beider Tische. Die dargestellten Bilder erschöpfen jedoch nicht alle Anwendungsmöglichkeiten des Geräts. Die Band- und Tellerschleifmaschine ist zur Arbeit mit Absauggeräten geeignet. Die Anschlussstutzen sind sowohl im Bereich der Scheibe als auch des Bandes vorhanden. Dies ermöglicht das Anschließen eines Absauggeräts (z.B. des Modells DEDRA DED7724) oder eines normalen Staubsaugers für den Haushalt und effektive Abführung der während der Bearbeitung entstehenden Späne. Man soll jedoch beachten, dass trotz der Anwendung dieser Geräte der Raum, in dem man mit der Band- und Tellerschleifmaschine arbeitet, in leistungsfähige Ventilation ausgestattet sein soll. Während der Arbeit mit der Schleifmaschine unter Anwendung des Schleifbandes soll man darauf achten, dass das Band regelmäßig auf beiden Rollen läuft. Falls notwendig soll man die Justierungstätigkeiten ausführen, was im Punkt 6 "Vorbereitung zum Betrieb" beschrieben und auf dem Bild C. gezeigt wurde.

ACHTUNG Man soll nicht mit abgenutzten Schleifscheiben oder Bändern arbeiten. Ihren Stand regelmäßig prüfen und falls notwendig gegen neue austauschen.

1. Übliche Bedientätigkeiten

ACHTUNG Die übliche Bedientätigkeiten - einschließlich des Austauschs der Dekupiersäge - soll man bei gezogenem Netzstecker ausführen.

Den technischen Stand der Schleifmaschine regelmäßig prüfen. Prüfen, ob die Schleifscheibe oder das Schleifband nicht verschlissen sind. Nicht mit abgenutzten Schleifelementen arbeiten. Man soll sie gegen neue austauschen. Die Richtigkeit der Befestigung der Scheibe und des Bandes prüfen. Den Raum um die Schleifscheibe regelmäßig reinigen, die Kanäle des Späneauswurfs genau säubern. Die Durchlässigkeit der Kanäle des Späneauswurfs prüfen. Bei jeder Gelegenheit die Einlässe der den Elektromotor kühlenden Luft reinigen. Die ganze Maschine regelmäßig von Spänen befreien. Diese Tätigkeit ist am besten mithilfe der Druckluft auszuführen. Alle beweglichen Teile regelmäßig mit Maschinenöl (z.B. WD-40) schmieren.

Wenn das Gerät nicht genutzt wird, soll es an einem trocken, für Kinder unzugänglichen Ort, soweit möglich in originaler Verpackung aufbewahrt werden.

Montage des Schleifbandes und der Schleifscheibe

Die Schleifscheibe wird an den Schleifteller mit Hilfe des Klebstoffs befestigt. Auf gereinigte Fläche des Schleiftellers soll man eine dünne Schicht des Klebstoffs, z.B. Kautschukleims bzw. Silikons, gleichmäßig auftragen, die Schleifscheibe (Schleifpapier) zentral auf den Schleifteller legen und gleichmäßig auf der ganzen Fläche drücken. Abwarten, bis der Klebstoff beide Elemente verbindet. Das Schleifband muss auf die Antriebs-, zentrierende und Spannrolle aufgesetzt werden. Um dies zu machen, muss man folgende Tätigkeiten ausführen: das verschlissene Band von den Rollen entfernen und das neue Band auf alle Rollen aufsetzen. Man soll beachten, dass die Kennzeichnungen der Drehrichtung auf dem Band und auf der Maschine gleiche Richtung zeigen. Eine umgekehrte Montage des Bandes kann die Leistungskennwerte der Schleifmaschine verschlechtern.

Ohne die Spannung anzuschließen, das Band bewegen und zentrale Lage des Bandes justieren, indem man die auf Bild C gezeigte Justierungsschraube dreht.

Die vorher entnommene Abdeckung in der zur Demontage umgekehrten Reihenfolge montieren und mit Schrauben festschrauben.

Die Netzspannung anschließen, die Maschine einschalten und eventuelle Korrekturen der Position des Bandes auf den Rollen mittels Justierschraube ausführen.

Empfohlene Schleifscheiben und Schleifbänder

Die Band- und Tellerschleifmaschine enthält in der Grundausstattung eine Schleifscheibe mit 125mm Durchmesser und Körnung 80. Das in der Maschine montierte Schleifband hat 762 mm Umkreis, 25 mm Breite und Körnung ebenfalls 80. Aus Betriebsgründen wird die Verwendung von Schleifscheiben mit Durchmesser 125-127 mm sowie Schleifbändern mit Umkreis 762 mm und Breite 25 mm empfohlen. Die Körnung hat keinen Einfluss auf den Betrieb der Schleifmaschine und hängt nur von der Art der Arbeiten ab, die vom Benutzer mittels der Maschine ausgeführt werden. Auf dem Markt gibt es eine große Auswahl sowohl von Schleifscheiben als auch Bändern mit unterschiedlicher Körnung, was Ausführung von sowohl vorbereitenden als auch mehr präzisen Arbeiten ermöglicht.

DEDRA empfiehlt Bänder und Scheiben mit Katalognummern: Band DED780911 Körnung 80 und DED780912 Körnung 120 Scheibe DED780921 Körnung 80 und DED780922 Körnung 120

1. Störungen selbstständig beheben

Problem	Ursache	Lösung
Maschine funktioniert nicht	Versorgungskabel falsch angeschlossen oder beschädigtIn der Stockdose gibt es keine Netzspannung Beschädigter Schalter	Den Stecker tiefer in die Netzsteckdose eindrücken, das Versorgungskabel überprüfenDie Spannung in der Netzsteckdose überprüfen, überprüfen, ob. die Sicherung aktiv geworden ist

Motor überhitzt	Verstopfte Lüftungsöffnungen	Lüftungsöffnungen reinigen
Maschine dreht schwer beim Starten	Infolge der Verstopfung des Systems der Späneabführung ist der Raum hinter der Schleifscheibe oder dem Schleifband mit Spänen verstopft Heißgelaufene Motorlager	Kanäle des Späneauswurfs reinigenDie Schleifmaschine zur Reparatur abgeben
Nach längerer Betriebszeit verliert die Maschine ihre Leistungseigenschaften, es riecht nach gebranntem Holz	Verschlissene Schleifscheibe oder Schleifband	Die Scheibe oder das Band gegen neue austauschen

1. Komplettierung des Gerätes, Schlussbemerkungen

Komplettierung :

1. Band- und Tellerschleifmaschine. 2. Einstellbarer Arbeitstisch der Scheibe. 3. Gährungsanschlag. 4. Einstellbarer Arbeitstisch des Bandes. 5. Klemmhebel zum Positionieren der Tische - 3 Stück. 6. Schleifscheibe. 7. Schleifband.

Schlussbemerkungen

Bei Bestellung der Ersatzteile bitten wir, die Nummer der PARTIE, die auf dem Betriebsschild angegeben ist, dazuzuschreiben. Wir bitten, den beschädigten Teil zu beschreiben und den angenäherten Einkaufstermin des Gerätes bekannt zu geben. Während der Garantielaufzeit werden Reparaturen nach den in der Garantiekarte angegebenen Grundsätzen durchgeführt. Das reklamierte Produkt übergeben Sie zur Reparatur dort, wo es gekauft worden ist (der Verkäufer ist verpflichtet, das reklamierte Produkt entgegenzunehmen), oder übersenden Sie an den Zentralen Service DEDRA - EXIM. Bitte, fügen Sie die durch den Importeur ausgestellte Garantiekarte bei. Ohne dieses Dokument wird die Reparatur wie eine Reparatur nach Ablauf der Garantie behandelt. Nach Ablauf der Garantielaufzeit werden Reparaturen durch den Zentralen Service ausgeführt. Beschädigtes Produkt ist an den Service zu übersenden (die Versandkosten trägt der Benutzer).

13. Verzeichnis der Teile für die Zusammenstellungszeichnung

1. Feststellschraube

2. Hinteres Gehäuse

3. Etikett

4. Warnetikett

5. Antriebsband

6. Seeger

7. Lager

8. Riemenscheibe

9. Walze

10. Abschirmung

11. Unterlegscheibe

12. Schraube

13. Schraube

14. Spannrad

15. Hauptgehäuse

16. Spannrolle

17. Spannfeder A

18. Flache Mutter, groß

19. Offener Ring

20. Elastischer Bolzen

21. Einstellplatte

22. Spannfeder B

23. Spannfeder C

24. Zustellrad

25. Flache Mutter, groß

26. Schraube

27. Schraube

28. Mutter

29. Stütze

30. Sperrmutter

31. Schraube

32. Federnde Unterlegscheibe

33. Unterlegscheibe

34. Riemenscheibe

35. Tülle

36. Schraube

37. Schraube

38. Arbeitstisch

39. Mutter

40. Unterlegscheibe

41. Bolzen

42. Klemmelement

43. Spannfeder A

44. Schraube

45. Schraube

46. Motor

47. Schraube

48. Unterlegscheibe

49. Schraube

50. Unterlegscheibe

51. Anzeige
52. Schutzabdeckung des Schleifscheibentellers
53. Schraube
54. Schleifscheibenteller
55. Schleifpapier-Scheibe
56. Sperrschraube
57. Unterlegscheibe
58. Gährungsanschlag
59. Schraube
60. Unterlegscheibe
61. Anzeige
62. Führungselement des Gährungsanschlags
63. Arbeitstisch
64. Schaft
65. Schraube
66. Schenkelfeder
67. Klemmelement
68. Bolzen
69. Unterlegscheibe
70. Platte mit Staub-Abführungsöffnung
71. Unterlegscheibe
72. Schraube
73. Schraube
74. Motorunterlage
75. Motor-Platte
76. Unterlegscheibe
77. Federnde Unterlegscheibe
78. Gewindebolzen
79. Gummiunterlegscheibe
80. Schutzplatte
81. Unterlegscheibe
82. Federnde Unterlegscheibe
83. Schraube

Übersetzung der Originalanleitung

Elektronik-Altgeräten (betrifft Haushalte)

Das hier abgebildete Symbol auf Produkten oder auf der beigefügten Dokumentation informiert, dass man gebrauchte Elektro- und Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling von Unterbauelementen besteht in der Übergabe von gebrauchten Elektro- und Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde.

Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden.

Die unsachgemäße Verwertung wird mit Strafen laut den entsprechenden Lokalvorschriften bestraft.

Nutzer in den EU-Ländern

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Das Entsorgen von Abfällen in Ländern außerhalb der EU Dieses Symbol betrifft nur EU-Länder.

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

DEDRA EXIM Sp. z o.o.

1. Wir garantieren ordnungsgemäßes Funktionieren des Produktes, gemäß den in der Bedienungsanleitung beschriebenen technischen und Verwendungsbedingungen. Auf das Gerät gewähren wir 24 Monate Garantie, gerechnet ab dem Kaufdatum auf dem vorliegenden Dokument. Die Garantie gilt im ganzen Gebiet der Bundesrepublik Deutschland und der EU. Die Adressen der Servicestellen in jeweiligen Ländern sind auf der Seite www.dedra.pl zugänglich. Im Falle, wenn im jeweiligen Land keine Servicestelle vorhanden ist, werden die Garantieverpflichtungen von der Zentralservicestelle erfüllt. Eine Reklamation ist schriftlich während der Dauer der Garantiezeit zu melden.

2. Dem Garanten steht das Recht zur Wahl der Art und Weise der Befriedigung der Garantieansprüche (unentgeltliche Reparierung, Austausch des Produkts gegen ein neues oder Rücktritt vom Vertrag) zu.

3. Die Garantie umfasst ausschließlich Beschädigungen, die während der Garantiezeit entstanden und auf Ursachen, die im verkauften Produkt liegen, oder die durch schlechte Herstellungstechnologie entstandenen Unrichtigkeiten zurückzuführen sind.

4. Die innerhalb der Garantiezeit entdeckten Mängel werden von DEDRA-EXIM nicht später als innerhalb von 14 Werktagen ab Lieferung zur Servicestelle behoben werden. Die Reparaturzeit kann verlängert werden, im Falle wenn die zur Durchführung der Reparatur notwendigen Teile bestellt werden müssen, wovon der Kunde benachrichtigt wird.
5. Das beanstandete Produkt ist an die Verkaufsstelle zu liefern. Die Voraussetzung für die Garantieannahme ist das Vorlegen von - der korrekt ausgefüllten Garantiekarte,

-eines Belegs, der den Einkauf bestätigt und Einkaufsdatum enthält (z.B. Kassenbeleg, Rechnung),

-Lieferung des kompletten Geräts gemäß dem Punkt „Komplettierung“ in der Bedienungsanleitung.

1. Die Garantie umfasst keine Mängel, die auf folgendes zurückzuführen sind: -zweckwidrige Verwendung oder Verwendung zuwider der Betriebsanleitung,
2. Überlastung des Geräts, die zur Beschädigung des Motors, der Elemente der mechanischen Übertragungseinrichtung oder sonstigen Elementen des Geräts führt.
   -Vornahme der Reparaturen durch unbefugte Personen, -dokonywania modyfikacji w konstrukcji,
   -mechanische, physische, chemische Beschädigungen oder solche, die durch äußere Einwirkungen und Faktoren oder Verschmutzung der Mikroumwelt verursacht wurden
   -Beschädigungen, die infolge der Montage von falschen Teilen oder Zubehör, Verwendung von falschen Schmierstoffen, Ölen oder Wartungsmitteln entstanden sind.
3. Die Garantie umfasst nicht die üblichen Verschleißteile wie: thermische Sicherungen, elektrographische Bürsten, Antriebsleinen, Keilriemen, Werkzeughalter, Akkus, arbeitende Elemente von Elektrogeräten (Kreissägen, Bohrer, Fräsen usw.)
4. Das Typenschild des Gerätes muss lesbar sein. Das beanstandete Produkt ist vor Transportschäden zu schützen. Soweit möglich, in Originalverpackung liefern.

OŚWIADCZENIE KUPUJĄCEGO/ PROHLĄŚENÍ KUPUJÍCÍHO/ VYHLĄSENIE KUPUJÚCEHO/ PIRKĘJO PAREIŠKIMAS/ PIRCĘJA APLICINĄJUMS/ A VEVŐ NYILATKOZATA/ DÉCLARATION DE L'ACHETEUR/ DECLARACIÓN DEL COMPRADOR/ DECLARAĄTIA CUMPĂRĂTORULUI/ VERKLARING VAN DE KOPER/ ERKLÄRUNG DES KÄUFERS

Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:/ Seznámil jsem se s podmínkami záruky, coż potvrzuji vlastnoručním podpisem:/ Oboznámil som sa s podmienkami záruky, čo potvrdzujem vlastnoručným podpisom:/ Su garantijos sąlygomis susipažinau ir patvirtinu tai savo parašu:/ Ar garantijas nosacíjumiem iepazinos un to apliecinu ar savu parakstu:/ A garanciális feltételekkel megismerkedtem, amit aláírásommal igazolok:/ Les conditions de garantie me sont connues ce que j'approuve par la signature de ma propre main:/ Conozco las condiciones de garantía, lo que confirmo con mi propia firma:/ Am luat la cunoştință de aceste Conditii de garanție, ceea ce confirm cu propria semnătu/ Ik ken de garantievoorwaarden wat ik met mijn handtekening bevestig:/ Die Bedingungen der Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

Data I Miejsce/ Datum A Místo/ Dátum A Miesto/ Data Ir Vieta/ Datums Un Vieta/ A Kiállítás Dátuma És Helye/ Date Et Lieu/ Fecha Y Lugar/ Data Şi Localitatea/ Datum En Plaats/ Datum Und Ort

Podpis Kupującego/ Podpis Spotřebitele/ Podpis Spotrebitel'a/ Pirkéjo Parašas/ Pircêja Paraksts/ A Vevő Konsumenta/ Signature Du Consommateur/ La Firma Del Consumidor/ Şi La Punctele De Vânzare/ Handtekening Gebruiker/ Unterschrift Des Käufers

DEDRA EXIM Sp. z o.o.
05-800 Pruszków ul. 3 Maja 8
tel: (+48 / 22) 73-83-777; fax: (+48 / 22) 73-83-779
http://www.dedra.pl; e-mail: [e-mail]
ADNOTACJE O DOKONANYCH NAPRAWACH/ ZÁZNAMY O PROVEDENÝCH OPRAVÁCH/ ZÁZNAMY O VYKONANYCH OPRAVÁCH/ PASTABOS APIE ATLIKTĄ REMONT A/ PIEZÍMES PAR VEIKTO REMONTU/ FELJEGYZÉSEK AZ ELVÉGZETT JAVÍTÁSOKRÓL/ ANNOTATIONS DES REPARTIONS REALISEES/ ANOTACIONES DE LAS REPARACIONES REALIZADAS/ MENTIUNI CU PRIV IRE LA RÉPARAȚIILE EFECTUATE/ AANTEKENINGEN OVER UIGEVOERDE REPARATIES/ VERMERKE ÜBER AUSGEFÜHRTE REPARAT UREN

Data zgłoszenia do naprawy/ Datum nahlášení k opravě/ Dátum odovzdania do opravy/ Atidavimo remontui data/ Produkta nodošanas remontă datums/ A javításra történő bejelentés dátuma/Date de la déclaration de réparation/Fecha de presentación a la reparación/ Data predării la reparație/ Datum voor het opgeven voor de reparatie/ Datum der Anmeldung zur Reparatur	Data wykonania naprawy/ Datum provedení opravy/ Dátum wykonania opravy/ Remonto data/ Remonta datums/ A javítás dátuma/ Date de la réalisation de réparation/ Fecha de realización de la reparación/ Data efectuării reparației/Uitvoeringsdatum van de reparatie/Datum der Ausführung der Reparatur	Zakres naprawy, opis czynności naprawczych/ Rozsah opravy, popis úkonů/ Rozsah opravy, opis wykonanych opravných činností/ Remonto apímtis, remonto darbų aprašymas/ Remonta apjoms, remontdarbu apraksts/ A javítás tartalma, a javítási műveletek leírása/ Etendue de réparation (définition des causes)/ Alcance de la reparación, descripción de las actividad es de reparación / Domeniul de reparație, descrierea operațiilor de reparație/ De reikwijdte van reparatie, een beschrijving van toegepaste reparatie-activiteiten/ Umfang der Reparatur , Beschreibung der Tätigkeiten	Podpis wykonującego naprawę/ Podpis opraváře/ Podpis osoby vykonávajúcej opravu/ Remonta atliekančio asmens parašas/ Remonta veicēja paraksts/ A javítást végző aláírása/ Signature de la personne faisant la réparation/ Firma de la persona que realizó la reparación/Semnătura persoanei care a efectuat reparația/ Handtekening van de uitvoerende persoon/ Unterschrift der die Reparatur ausführenden Person
