PRO-88msn - équipements de mesure AREXX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonde multitâches sans fil
Marque	AREXX
Modèle	PRO-88msn
Fonctions principales	Mesure analogique (0–2,046 V), comptage d'impulsions (max 2 Hz), détection d'ouverture/fermeture de contact
Alimentation	2 piles 1,5 V de type LR03 (AAA)
Autonomie estimée	Plusieurs mois selon usage
Fréquence de transmission	433 MHz
Portée	20 à 40 mètres selon environnement
Plage de mesure analogique	0 à 2,046 V
Résolution analogique	2 mV
Intervalle de transmission des données	Environ 45 secondes
Écran	LCD 5 digits avec rétroéclairage
Modes de fonctionnement	Mesure analogique, comptage d'impulsions, détecteur d'ouverture/fermeture, remise à zéro du compteur
Réglage du mode	Par appui long sur bouton gauche
Paramètre réglable	Seuil de durée pour ouverture de porte (0 à 59 secondes)
Boîtier de jonction inclus	JB-T1 avec bornier 3 contacts
Logiciel compatible	Multilogger (fourni sur CD)
Connecteur	Pour sonde externe (fiche spécifique)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité excessive
Pièces détachées et réparabilité	Piles remplaçables ; pas de pièces détachées disponibles

FOIRE AUX QUESTIONS - PRO-88msn AREXX

Comment installer les piles dans le PRO-88msn ?

Ouvrez le compartiment à piles à l'arrière de l'appareil. Insérez deux piles LR03 (AAA) de 1,5 V en respectant la polarité indiquée. Refermez le couvercle.

Comment changer le mode de fonctionnement ?

Pour changer le mode, sélectionnez d'abord l'affichage du mode (appui court sur le bouton gauche jusqu'à voir 'dX'). Ensuite, appuyez longuement sur le bouton gauche jusqu'à ce que le 'd' clignote. Appuyez brièvement pour incrémenter le mode (1=analogique, 2=détecteur, 3=compteur, 4=remise à zéro). Attendez quelques secondes pour valider.

Comment connecter le PRO-88msn au récepteur USB ?

Installez le logiciel Multilogger depuis le CD. Branchez le récepteur USB sur l'ordinateur. Insérez les piles dans le PRO-88msn : le détecteur devrait apparaître dans la liste des capteurs sous 5 secondes.

Quelle est la portée maximale du PRO-88msn ?

La portée est de 20 à 40 mètres en champ libre, selon les obstacles (murs, structures métalliques). La puissance de transmission est de 10 mW à 433 MHz.

Comment remettre à zéro le compteur d'impulsions ?

Réglez le mode de fonctionnement sur mode 4 (remise à zéro). Le compteur se remet à zéro et l'appareil repasse automatiquement en mode comptage d'impulsions (mode 3).

Le PRO-88msn peut-il mesurer la température ?

Le PRO-88msn ne possède pas de capteur de température intégré. Cependant, en mode analogique, vous pouvez connecter une sonde de température externe (comme une thermistance) et mesurer la tension correspondante. Il faudra étalonner la conversion via le logiciel Multilogger.

Que faire si le détecteur n'apparaît pas dans le logiciel ?

Vérifiez les piles (bonne polarité et charge). Placez le détecteur à 1 mètre du récepteur. Retirez et réinsérez les piles. Si le problème persiste, réinstallez le logiciel et vérifiez le câble USB. Voir le manuel section 4.2.

Comment utiliser le mode détecteur d'ouverture de porte ?

Branchez un contact normalement ouvert (NO) sur les bornes 1 et 2 du boîtier JB-T1. Réglez le mode sur 2 et paramétrez le seuil de durée (0 à 59 secondes) via l'affichage paramètre. Si le contact reste ouvert au-delà du seuil, l'instrument déclenche une alerte (valeur positive).

Quels types de signaux peut-on mesurer en mode analogique ?

Le mode analogique mesure une tension entre 0 et 2,046 V avec une résolution de 2 mV. Vous pouvez mesurer tout signal analogique (capteur de pression, lumière, etc.) en adaptant l'échelle avec un diviseur de tension (voir manuel fig.9).

Comment économiser la batterie du PRO-88msn ?

Utilisez le mode LCD E (écran vide) pour réduire la consommation au maximum. La transmission RF reste active. Évitez les affichages permanents inutiles.

MODE D'EMPLOI PRO-88msn AREXX

F Enregistreur de Température

1. Informations générales
2. Instructions PRO-55int et PRO66ext 30
   2.1. Instructions PRO-77ir
3. Test de communication
4. Perturbations
5. Boîtier de jonction

2.2. Instructions PRO-PT100 3:

NL MULTILOGGER INFORMATIE

1. Enregistreur de Température

Mise en service

• Lire d'abord complètement ces instructions.
• Vous trouverez d'autres instructions sur le CD et dans la rubrique AIDE de votre logiciel Multilogger
• Installez le logiciel en vous reportant au manuel sur le CD-ROM.
• Connectez le récepteur USB à l'ordinateur.
• Démarrez le programme.
• Insérez les piles dans les détecteurs (P. 7).
• Consultez la rubrique AIDE dans le logiciel si vous avez des questions.

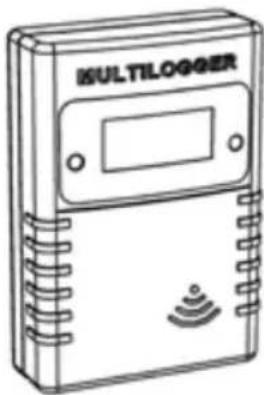

Information importante sur l'Enregistreur de Température

• Le récepteur USB qui est connecté à l'ordinateur, reçoit les signaux venant des détecteurs.
• Les détecteurs de température transmettent leurs données de température au récepteur.
• De nombreux détecteurs de température peuvent être simultanément connectés au système.
• Des détecteurs indépendants pour l'Enregistreur de Température sont disponibles chez votre marchand.
• Nous avons connecté 60 détecteurs à un seul récepteur USB sans aucun problème.
• Le logiciel présente de manière graphique les mesures de température d'une période de temps plus longue.
• Cadeau: un économiseur d'écran attrayant présentant tous les détecteurs.
• Attention: Les détecteurs résistent aux éclaboussures mais ne sont pas étanches!
• Si vous devez placer un détecteur dans un endroit humide, protégez-le par un sac en plastique imperméable.
• La portée des détecteurs peut varier en fonction des conditions ambiantes.

Les détecteurs situés à l'intérieur des systèmes de réfrigération peuvent, selon les propriétés des matériaux environnants, être incapables de communiquer avec le récepteur.

L'Enregistreur de Température TL300 (Templogger) comprend: un Logiciel d'application Templogger, une unité réceptrice (ou station de base; TL-3BS) et deux détecteurs de température (TL-3TSN), chacun incluant un système de transmission.

Un câble USB connecte le récepteur à l'ordinateur qui lit l'application Templogger.

Les détecteurs de température sont conçus pour enregistrer des températures comprises entre moins 30 degrés Celsius et + 80 degrés Celsius. Cependant l'intervalle de température peut aussi être limité par la conception et/ou l'état des piles.

L'application Templogger sur l'ordinateur affiche toutes les valeurs de température, qui ont été transmises par les détecteurs de température au récepteur (ou station) de base USB.

Les détecteurs de température enregistrent continuellement la température et signalent les nouvelles valeurs au récepteur USB à des intervalles d'environ 45 secondes.

Chacun des détecteurs de la liste indique la date et l'heure exacte de la série des dernières mesures enregistrées. La partie droite de l'écran montre une courbe continue indiquant la température enregistrée par un détecteur sélectionné.

Les détecteurs et le récepteur utilisent un système de communication sans fil, fonctionnant à 433 MHz. Cette fréquence est parfaite pour des communications dont les puissances de transmission sont inférieures à 10 milliwatts.

Selon la présence d'immeubles dans les environs, le niveau de puissance de 10mW permet une transmission sur une distance de 20 à 40 mètres.

Les détecteurs de température peuvent être situes à l'intérieur ou à l'extérieur des bâtiments, à n'importe quel endroit dont on souhaite surveiller et enregistrer des courbes de températures.

Des niveaux de signal faibles peuvent être considérablement améliorés en modifiant légèrement l'emplacement du détecteur ou du récepteur.

Insérez les piles dans le détecteur.

Concerant le PRO-88 commencez par brancher la fiche de la sonde externe de température. Si la fiche est mal branchée ou la sonde externe est défectueuse, une valeur 0 s'affiche!

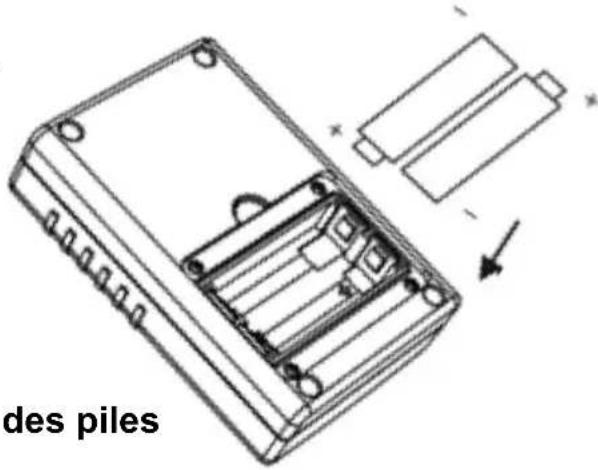

Fig. 1. Insertion des piles

Immédiatement après l'insertion des piles, le détecteur envoie ses premiers données.

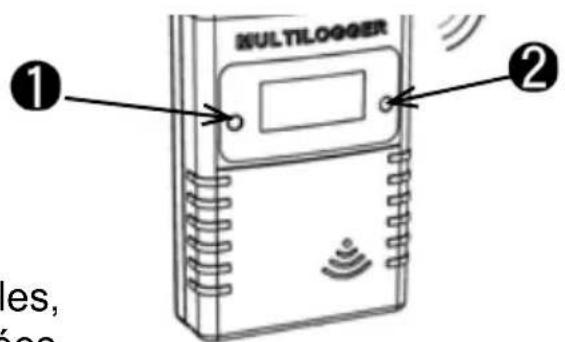

Fig. 2. Touches de fonction

Les détecteurs PRO comportent 2 boutons:

1. Le bouton 1 est la touche de fonction offrant 3 fonctions:

1.a. Indication de la température à l'écran
1.b. Indication du numéro du détecteur à l'écran
1.c. Aucune indication à l'écran

1. Le bouton 2 active l'éclairage de l'écran.

Pour d'autres informations et mises à jour du logiciel, visitez notre site www.arexx.com

Vous pouvez poser vos questions concernant ce produit sur le forum du site internet www.arexx.com. Vous y trouverez beaucoup de réponses!

PRO-88msn Sonde multitâches

La sonde multitâches PRO-88msn peut fonctionner en trois modes différents:

1). Mesure de signaux analogiques p.ex. surveillance d'une tension
2). Compteur d'impulsions p.ex. Compter des visiteurs
3). Détecteur d'ouverture ou de fermeture p.ex. d'une porte
x). Dans ce mode, la lecture du PRO-88 est réduite à un minimum.

Les données de mesure sont transférées sans fil vers le récepteur Multi-logger qui permet leur enregistrement, contrôle et traitement par notre logiciel Multilogger.

Mesures analogiques (Mode 1)

Dans ce mode, l'instrument mesure et affiche un signal analogique via son connecteur externe sur une plage de 0 – 2,046V avec une résolution de 2mV. La plage de mesure de la tension est facilement modifiable à l'aide d'un simple réseau de résistances.

Le signal est mesuré chaque seconde et la valeur est mise à jour sur son afficheur à cristaux liquides. Les données de mesure sont transmises environ toutes les 45 secondes.

Détecteur d'ouverture et de fermeture (Mode 2)

Lorsque l'instrument est réglé sur 'Open or closed detector' (détecteur d'ouverture ou de fermeture), la sonde comptera les secondes écoulées depuis l'ouverture du contact (de porte). Si le contact (de porte) est fermé avant l'écoulement du seuil de durée, l'instrument ne se met pas en état d'alerte et le comptage continue jusqu'à 1000 secondes. Si le contact (de porte) est laissé ouvert et une période supérieure au seuil de durée s'est écoulée, l'instrument se met en état d'alerte et les secondes écoulées sont comptées jusqu'à 1000 secondes.

Les secondes comptées sont transmises au récepteur Multilogger et traitées par le logiciel Multilogger; Elles comportent un signe négatif lorsque l'instrument n'était pas en état d'alerte Elles comportent un signe positif lorsque l'instrument était en état d'alerte.

Le système Multilogger déduit de ces données à quel moment le contact (de porte) a été ouvert et si une condition d'alerte a été donnée. Dans ce cas, le système Messenger peut déclencher différentes actions telles que l'envoi d'un courriel ou d'un SMS.

Comptage d'impulsions (Mode 3)

En mode de comptage d'impulsions, l'instrument compte des impulsions reçues et affiche leur nombre sur son écran LCD. Le comptage est transmis env. toutes les 45 secondes. La fréquence d'impulsion est limitée 2Hz. Un taux plus élevé bloquerait le comptage. Le résultat cumulé est enregistré env. toutes les 10 minutes dans la mémoire non-volatile de la sonde.

Lorsque les piles sont changées, le cumul du comptage se mettra sur le dernier comptage. Afin de mettre le compteur à zéro, il faut régler la sonde sur le mode 4. Dans ce mode, le comptage se remet à zéro et la sonde continuera à fonctionner en mode de comptage d'impulsions.

Une application type de cette fonction est le comptage de visiteurs qui passent une barrière infrarouge.

Remise à zéro du compteur d'impulsions (Mode X)

Ce mode est spécialement prévu pour la remise à zéro du compteur d'impulsions.

Les fonctions des 3 contacts sont;

Contact 1. + = Entrée

Le PRO-88msn est toujours utilisé en combinaison avec le boîtier de jonction JB-T1. Le boîtier de jonction contient un bornier à 3 contacts (1-3) sur lequel vous pouvez brancher 3 fils. Les fonctions des 3 contacts sont

Les signaux analogiques sont connectés sur les contacts 1 et 3

Le signal du contact de porte ouverte ou fermée est connecté sur les contacts 1 et 2

Le compteur d'impulsions est connecté sur les contacts 1 et 3

La tension de référence de 2.046V sur le contact 2 peut être utilisée pour une application générale

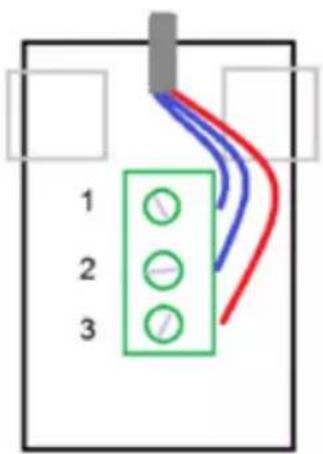

Fig. 4. Contacts le boîtier de jonction JB-T1.

Changement du mode LCD

Le LCD peut afficher 5 valeurs différentes en fonction du mode choisi.

Les modes LCD (A-E) suivants sont possibles:

A. Affichage de la valeur mesurée. Cette valeur dépend du mode de fonctionnement choisi:

1. Mesure analogique (0 ... 2.046V)
2. Nombre de secondes depuis l'ouverture du contact de porte et une indication d'alerte
3. Compteur d'impulsions cumulatif
   B. Affichage du mode de fonctionnement. Le digit tout à gauche indique 'd', le digit tout à droite le mode de fonctionnement actuel (1 ... 4)
   C. Affichage du paramètre 1 (seuil de durée pour l'ouverture de porte). Le digit tout à gauche indique 'P', les 3 digits à droite affichent la va leur actuelle du paramètre entre 0 et 59
   D. Affichage de l'ID de la sonde. L'ID de la sonde s'affiche en 5 digits dé filant de droite à gauche. Cette ID est utilisée pour l'identification de la sonde dans le système Multilogger.
   E. Affichage d'un LCD vide. Dans ce mode, la consommation de courant de la sonde est réduite au maximum. La transmission HF des données reste active.

La sélection du mode LCD se fait par une brève pression sur le bouton gauche.

A chaque pression sur ce bouton, le mode LCD suivant est sélectionné.

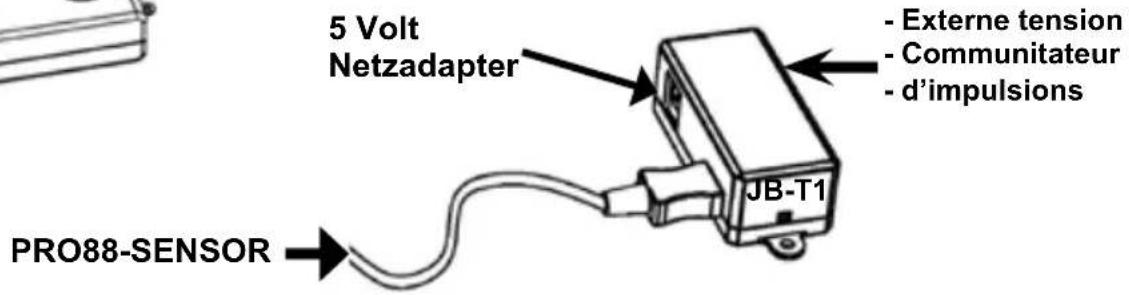

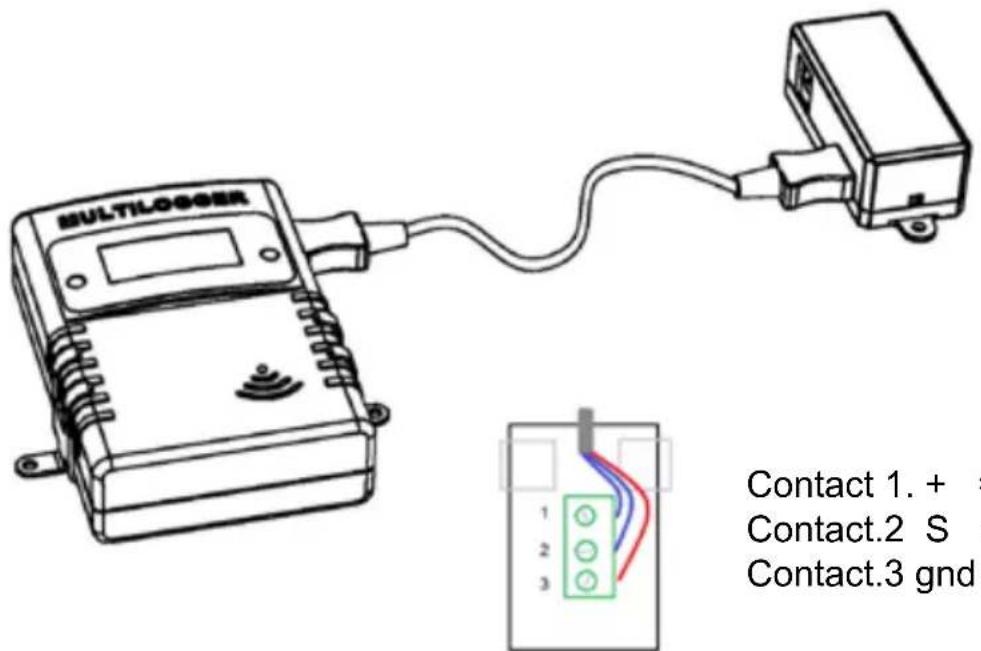

Fig.5. JB-T1 & PRO-88

Contact 1. + = Entrée

Lecture et Changement du mode de fonctionnement La sonde peut fonctionner dans un des trois modes suivants:

1. Mesures analogiques
2. Détecteur d'ouverture de contact (de porte)
3. Comptage d'impulsions

Le mode d4 'Remise à zéro du comptage d'impulsion' est un mode spécial. Lorsqu'il est activé, le compteur d'impulsions est remis à zéro. Ensuite, la sonde revient au mode de comptage d'impulsions.

Procédez de la manière suivante pour régler le mode de fonctionnement de la sonde:

• Sélectionnez le mode LCD approprié: 'show device mode' (afficher le mode de l'instrument)
• Appuyez longuement sur le bouton gauche (quelques secondes) jusqu'à ce que 'd' commence à clignoter
• Appuyez brièvement pour incrémenter le mode de fonctionnement.
• Lorsque vous avez sélectionné la bonne valeur, ne touchez plus à rien.

L'instrument passera en mode 'show measurement LCD' (affichage des mesures) après quelques secondes. A ce moment, le mode de fonctionnement est enregistré dans la mémoire non-volatile de l'instrument.

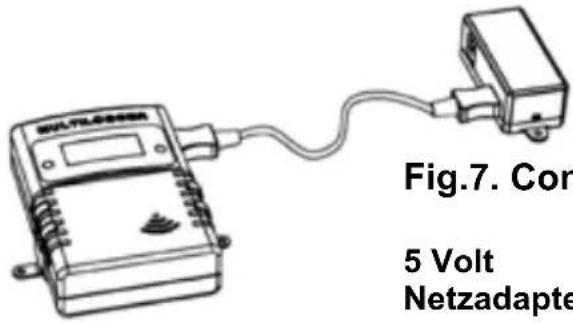

Fig.7. Connexion JB-T1 & PRO-88msn

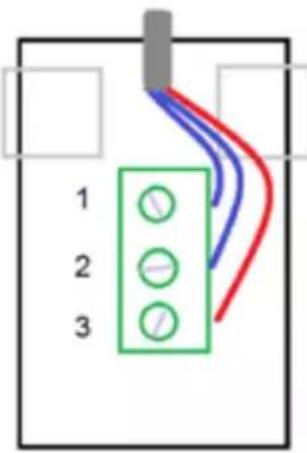

Fig. 8. Contacts le boîtier de jonction JB-T1.

La tension de référence de 2.046V sur le contact 2 peut être utilisée pour une application générale

Lecture et Changement de la valeur du paramètre Procédez de la manière suivante pour régler la valeur du paramètre:

• Sélectionnez le mode LCD approprié: 'show parameter value' (afficher la valeur du paramètre)
• Appuyez longuement (quelques secondes) sur le bouton gauche jusqu'à ce que 'P' commence à clignoter.
• Appuyez brièvement pour avancer la valeur du paramètre 1-59, appuyez longuement pour avancer automatiquement.
• Lorsque vous aurez sélectionné la bonne valeur, ne touchez plus à rien.

L'instrument passera automatiquement en mode d'affichage des mesure après quelques secondes. A ce moment, le mode de fonctionnement est enregistré dans la mémoire non-volatile de l'instrument.

Diviseur de tension

$$ \begin{array}{l} R 1 = (f - 1) ^ {} (R 2 ^ {} R i) / (R 2 + R i) \ f = \text { deviationfactor 10, 100 etc.... } \ R i = \text { Entrée Impédance } (1 M \text { Ohm }) \ \end{array} $$

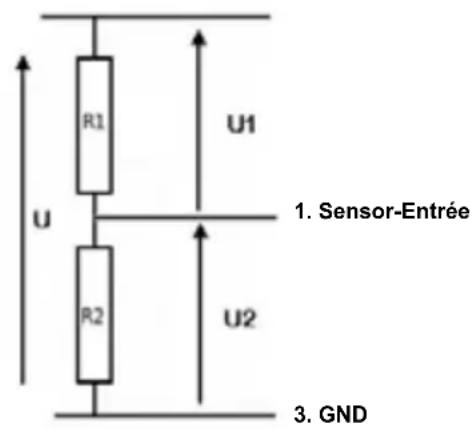

Fig.9. Deviseur de tension

EXAMPLE:

Entrée Impédance = 1M Ohm

0..20V (U):

Un simple test vérifiera le canal de communication entre le détecteur et le récepteur:

1. Retirer les piles du détecteur.
2. Si une entrée existe deja: retirer le détecteur de l'application du logiciel de température (en utilisant le bon bouton de la souris)
3. Placer le détecteur à environ 1 m de distance du récepteur.
4. Insérer les piles dans le détecteur.
5. Un système fonctionnant correctement ajoutera en 5 secondes l'entrée du détecteur correspondant à la liste des détecteurs.

Des informations supplémentaires et des mises à jour éventuelles peuvent être trouvées sur www.arexx.com (sur le forum ou dans le menu du Templogger).

Des questions supplémentaires peuvent aussi être postées sur notre forum, voir www.arexx.com

4. Pertes de transmission

Des pertes de transmission peuvent parfois survenir, comme l'indique un manque de données de température sur la courbe affichée du détecteur.

Les pertes de données peuvent être causées par:

1. Des problèmes à l'intérieur du récepteur USB.
2. Des problèmes dans le détecteur de température.
3. Des problèmes dans le transfert du signal entre le détecteur de température et le récepteur USB.

4.1. Problèmes à l'intérieur du récepteur USB.

Le récepteur n'enregistre aucun signal de données, même si le détecteur est situé tout près du récepteur.

Problèmes possibles:

• Le câble USB entre le récepteur et l'ordinateur n'est pas connecté ou est défectueux.
• Mauvaise installation du récepteur USB.
• Problème inconnu du logiciel dans l'ordinateur.

- Contrôler sur l'écran de visualisation, l'affichage du Templogger dans le champ inférieur gauche. Le champ doit afficher continuellement le message 'ready' (ou 'prêt'). Si l'affichage indique par intermittence 'échec de Communication RF-USB', le système d'exploitation Windows n'a pas réussi à trouver l'unité USB.

- Retirer le câble USB, attendre environ 10 secondes et connecter à nouveau le câble.

- Retirer le logiciel d'application Templogger et le réinstaller.

ATTENTION!

Téléchargez gratuitement le dernier logiciel sur WWW.AREXX.COM

4.2. Problèmes dans le Sensor

Le récepteur reçoit les signaux des détecteurs, mais ne réussit pas à enregistrer les signaux d'un détecteur en particulier.

Problèmes possibles:

• Les piles manquent ou sont faiblement chargées.
• Polarité inversée des piles du détecteur.
• L'emplacement du détecteur est situé en dehors de la portée du récepteur (ou station de base).
• Endommagement du détecteur (par des contacts de piles corrodés, l'humidité ou des fuites de pile).
• Problèmes de communication du signal radio.

- Insérer des piles bien chargées dans le détecteur et répéter le test de communication (ne pas oublier de contrôler la polarisation des piles avant l'insertion!)

- Vérifier les contacts des piles et éliminer toute corrosion et effets d'humidité.

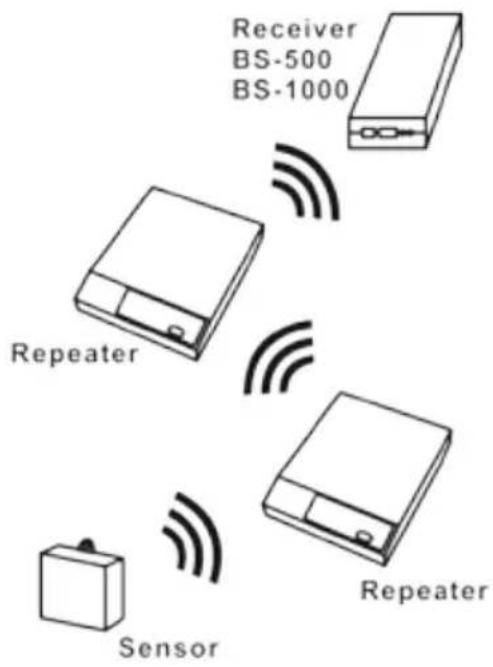

4.3. Problèmes de transfert du signal radio

Le système récepteur (station de base) ne reçoit pas les signaux d'un ou de plusieurs détecteurs, ou ne reçoit qu'un nombre limité de signaux.

Problèmes possibles:

• Des murs ou des plafonds situés entre le détecteur et le récepteur pourraient contenir des structures métalliques.
• Les détecteurs et/ou le récepteur pourraient être placés sur une surface métallique.
• Les détecteurs ou le récepteur sont placés dans des lieux très humides.
• Des fenêtres situées entre le détecteur et le récepteur pourraient contenir plusieurs épaisseurs de verre ou pourraient être embuées.
• D'autres systèmes 433MHz pourraient être en service dans un rayon de 20m.
• Interférences ou signaux de brouillage de transmetteurs radio ou de télévision.
• Equipements électronique ou électrique (par ex. équipement d'ordinateur ou four à micro-ondes) en fonction dans un rayon de 2 - 5 m.
• Faible niveau de charge des piles du détecteur (voir 2).

• Modifier les emplacements du détecteur et/ou du récepteur.
• Enlever l'équipement interférant.

Exemple de configuration avec plusieurs stations d'amplification pour augmenter la portée

Fig. 11. Configuration d'amplification
