GEBRUIKSAANWIJZING PRO-88msn AREXX
- Lees eerst deze komplete handleiding voordat u verder gaat
- Meer handleidingen kunt u vinden als PDF op de CD daarnaast staat er veel informatie in de HELPFILE van de software.
- Installeer de software, zie daarvoor de handleiding op de CD!
- Sluit de ontvanger aan op de computer.
- Start het programma.
- Doe de batterijen in de sensoren
- Raadpleeg de helpfunctie van de software bij eventuele vragen.
Belangrijke informatie over de Temperatuur Logger
- De ontvanger die verbonden is met de computer ontvangt de signalen afkomstig van de sensoren.
- De computer kn ook worden aangesloten op een LAN netwerk om zo de sensor data de via de logger software te ontvangen.
- De sensoren zenden de temperatuurgegevens naar de ontvanger.
- Sensoren kunnen in grote aantallen tegelijkertijd aan het systeem worden gekoppeld.
- Losse sensoren voor de Logger zijn verkrijgbaar bij uw leverancier.
- We hebben zonder probleem 60 stuks sensoren getest met één USB ontvanger.
- De software toont de temperatuurmetingen over lange tijd (loggen) in een grafiek.
- Extra meegeleverd: Aantrekkelijke screensaver software die alle sensoren toont.
- LET OP: De sensoren zijn spatwaterdicht en niet waterdicht!
- Het bereik van de sensoren kan variëren als gevolg van omgevingsinvloeden
In het geval dat een temperatuursensor zich in een koelkast of diepvries bevindt, is de ontvangst van het temperatuursignaal niet gegarandeerd en is het sterk afhankelijk van de materialen waaruit het koelapparaat is opgebouwd.
Het TL300 Temperatuur Logger Systeem bestaat uit een temperatuur logger software applicatie, een ontvanger (TL-3BS) en twee temperatuursensoren (TL-3TSN) met ingebouwde zender.
De ontvanger is via een USB kabel verbonden met een computer waarop de temperatuur logger applicatie draait.
De temperatuursensor kan temperaturen meten van -30 tot +80 graden Celsius. Het temperatuurbereik is verder afhankelijk van de gebruikte batterijen.
De temperatuur logger applicatiesoftware op de computer toont alle temperatuurgegevens afkomstig van de temperatuursensoren die door de USB ontvanger zijn ontvangen.
Ongeveer iedere 45 seconden melden de temperatuursensoren hun gemeten temperatuur aan de USB ontvanger.
In de sensorlijst van de software applicatie staat bij iedere sensor telkens de datum en tijd van de laatst ontvangen meting. Het rechtergedeelte van de software applicatie toont een doorlopende tijdslijn met de bijbehorende gemeten temperatuur van de geselecteerde sensor.
De sensoren en de ontvanger werken m.b.v radiogolven. De frequentie van de radiogolven bedraagt 433MHz. Deze frequentie is voor ieder-een vrij te gebruiken mits het zendvermogen niet boven de 10 milliwatt uitstijgt.
Dit minimale vermogen garandeert een overdracht van enkele tientallen meters. Afhankelijk van o.a. de directe bebouwing kan dit bereik groter of kleiner zijn.
De temperatuursensoren zijn geschikt voor zowel plaatsing binnens-huis als ook buitenshuis en voor iedere andere locatie waarvoor een overzicht van het temperatuurverloop gewenst is.
Bij slechte ontvangst kan een kleine verplaatsing of verdraaiing van sensor of ontvanger de ontvangst al sterk verbeteren.
Plaats de batterijen in de sensor.
Bij de PRO-88 dient eerst de connector van de externe temperatuursensor te worden verbonden met de basisunit. Als de connector niet goed is bevestigd of als de externe sensor defect is, wordt een 0-waarde aangegeven!

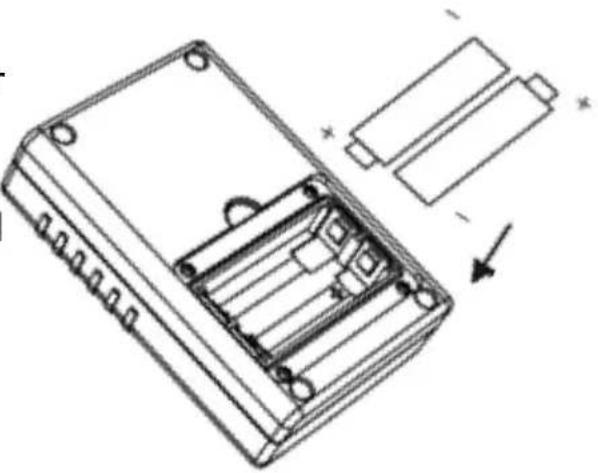

Fig. 1. Batterij plaatsen
Na het plaatsen van de batterijen verstuurt de sensor direct zijn eerste data.
De PRO sensoren hebben twee drukknoppen:
-
Knop 1 is de functieknop met drie functies:
1.a. Weergave temperatuur op het display
1.b. Weergave sensornummer op het display
1.c. Geen weergave op het display -
Knop 2 is de schakelaar voor de displayverlichting
Meer informatie en software updates vindt u op onze web-site: www.arexx.com
Vragen over dit product kunt u stellen op het forum van onze website www.arexx.com. Op dit forum is op veel vragen al een antwoord te vinden.

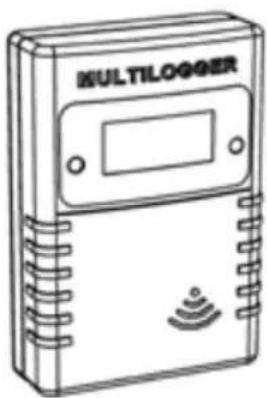

De PRO-88MSN multipurpose sensor heeft drie gebruiksmogelijkheden:
1). Het meten van analoge signalen, bijv. voltage logging
2). Het fungeren als open/dicht detector, bijv. detecteren of een deur open of dicht is
3). Het tellen van pulsen, bijv. bezoekersaantallen
X). Reset pulsteller
De gemeten data wordt draadloos doorgestuurd naar een Multilogger ontvanger, die zorgt voor data-opslag, -inspectie en de verdere verwerking met onze Multilogger software.
Analoge metingen (mode 1)
Bij analoge metingen, meet de sensor een analoog signaal en toont dit op zijn externe connector in een bereik van 0 - 2.046 V, met een resolutie van 2 mV. Het bereik voor het meten van voltages kan gemakkelijk worden aangepast met een eenvoudig netwerk van weerstanden. Het signaal wordt elke seconde gesampled. Vervolgens verschijnt er een updatae van de waarde op het LCD schermpje. De meetgegevens worden ongeveer elke 45 seconden doorgestuurd.
Open/dicht detectie (mode 2)
Als de sensor op de stand open/dicht detectie wordt gezet, zal hij de verstreken seconden tellen sinds de (deur) schakelaar was geopend.
Het systeem werkt met grenstijden.
Wanneer de (deur) schakelaar wordt gesloten voor de ingestelde grenstijd verlopen is, wordt er geen alarm afgegeven en de teller zal doorlopen tot maximaal 1000 seconden.
Wanneer de (deur) schakelaar open blijft en een periode verstrijkt die langer is dan de duur van de ingestelde grenswaarde dan wordt er een alarm status ingesteld en de teller zal ook nu weer doorlopen tot maximaal 1000 seconden.
De getelde seconden worden doorgestuurd naar de Multilogger ontvanger en verwerkt door de Multilogger Software;
- Negatief signaal als er geen alarm status is
- Positief signaal bij een alarm status
Het Multilogger systeem kan hieruit afleiden wanneer exact de deur (schakelaar) was geopend, en of er een alarm conditie is ingesteldt. In dat geval kan er verdere actie worden ondernomen door het Messenger systeem door bijv. een E-mail of SMS bericht te versturen.
Het tellen van pulsen (mode 3)
In deze stand telt de sensor inkomende pulsen en toont de telling op LCD scherm. De telling wordt ongeveer elke 45 seconden doorgestuurd. De pulsfrequentie is beperkt tot 2 Hz. Een hogere pulsfrequentie zal de telling verstoren. De totaaltelling wordt ongeveer elke 10 minuten opgeslagen in het non-volatile geheugen van de sensor.
Als de batterijen worden vervangen, zal de totaaltelling die het laats was opgeslagen in het geheuegn behouden blijven. De teller kan worden gereset door de sensor in mode 4 te zetten. In deze stand zal de telling worden gere-set en de sensor zal het tellen van pulsen opnieuw starten.
Een voorbeeld van deze functie is het tellen van bezoekers die een infrarood sensor passeren.
Het resetten van de pulsteller (mode X)
Een speciale stand om de pulsteller te resetten naar nul.
Aansluiten PRO-88msn

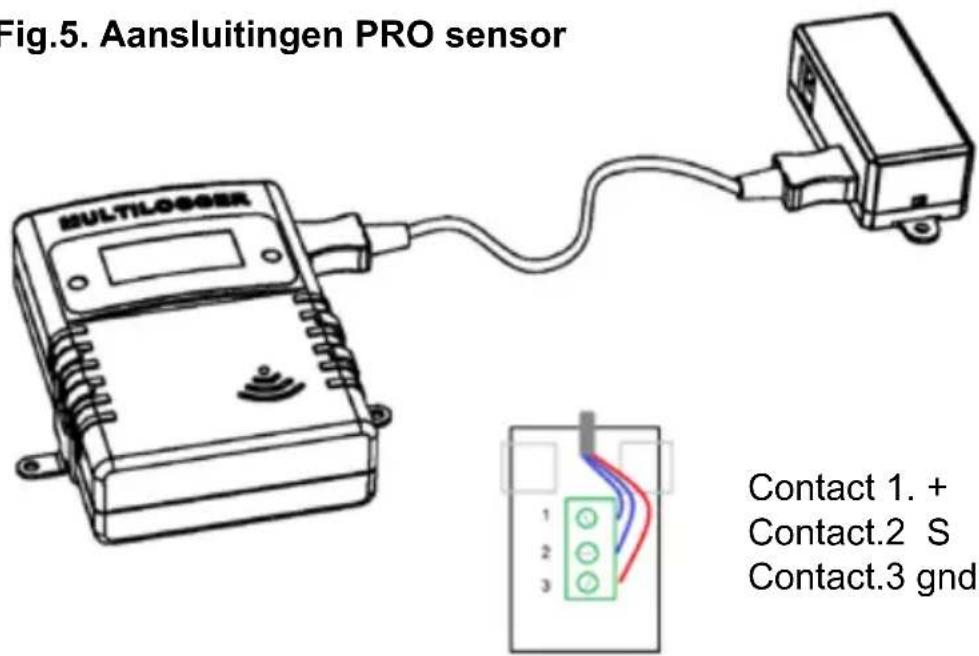

De funkties van de 3 aansluitingen zijn:
Pin 1. + = Ingang

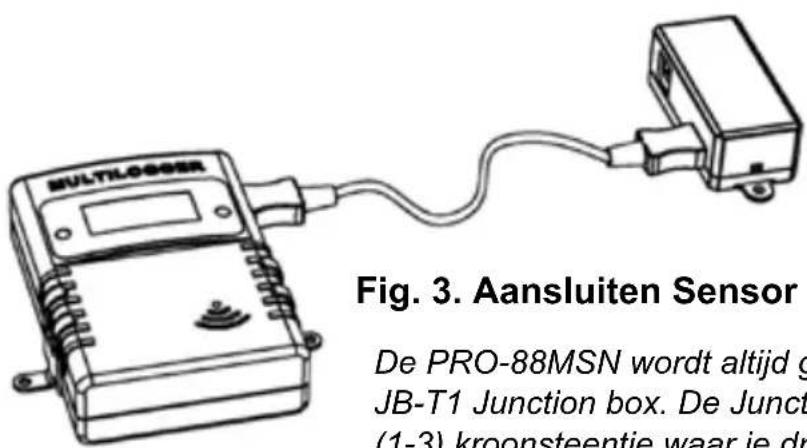

De PRO-88MSN wordt altijd gebruikt in combinatie met de JB-T1 Junction box. De Junction box heeft intern een 3 pins (1-3) kroonsteentje waar je drie kabels op kunt aansluiten.
De analoge signalen wordt aangesloten tussen pin.1 en 3
Het open/dicht signaal wordt aangesloten tussen pin1 en 2
De pulsteller wordt aangesloten tussen pin1 and 3
De referentievoltage van 2.046 Volt op pin 2 kan voor verschillende doeleinden worden gebruikt.

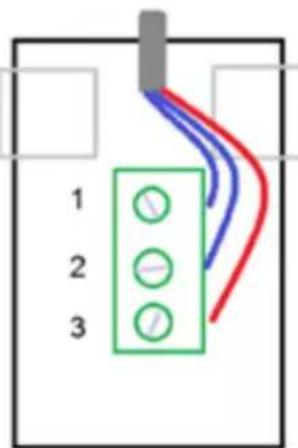

Fig. 4. Anansluitingen kroonsteen JB-T1
Het veranderen van de LCD mode
Afhankelijk van de LCD mode, kan het LCD scherm kan vijf verschillende waarden tonen:
De volgende LCD modes (A-E) zijn mogelijk:
A. Show measurement (Toon meetgegevens).
Deze waarde is afhankelijk van de sensor mode:
- Analoge metingen (0 ... 2.046V)
- Het aantal seconden since the door switch open, en eenalarmindicatie.
- The cumulative pulse counter
B. Show sensor mode (Toon sensormode).
De meest linkse digit geeft 'd' aan, de meest rechtse digit geeft de huidige sensormode aan (1 ... 4)
C. Show parameter 1 (Toon parameter 1) (duur van de grenswaarde voor de deur open detector).
De meest linkse digit geeft 'P' aan, de meest rechtse 3 digits geven de huidige parameterwaarde aan van 0 tot 59
D. Show sensor ID (Toon sensor ID).
De sensor ID wordt weergegeven in 5 digits, scrollend van rechts naar linkst. Deze ID wordt gebruikt ter identificatie van de sensor in het Multilogger systeem.
E. Show blank LCD ..... (Toon blanco LCD scherm).
In deze stand wordt de stroomconsumptie van de sensor tot een minimum beperkt. De radio data transmissie blijft actief.
De LCD mode kan worden geselecteerd door de linker knop kort in te toetsen. Een volgende LCD mode wordt geselecteerd elke keer dat de knop kort wordt ingetoetst.
Contact 1. + = Ingang
Het lezen en wijzigen van de sensormode Samenvattend kent de sensor de volgende drie modi:
1) Het meten van analoge signalen
2) Het fungeren als open/dicht detector
3) Het tellen van pulsen
Een speciale stand is zoals reeds genoemd mode d4, de 'pulse count reset' mode. Als deze mode wordt geactiveerd, wordt de pultelling gereset naar nul. Vervolgens zal de sensor terugkeren naar de pulse count mode.

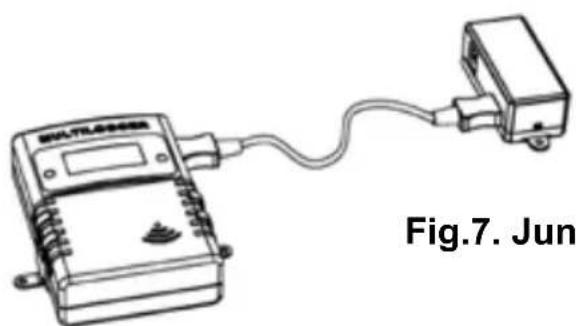

Om de sensor mode in te stellen dienen de onderstaande stappen te worden uitgevoerd:
- Selecteer de juiste LCD mode: 'toon sensormode'
- Druk de linker knop enkele seconden in tot 'd' begint te knipperen
- Druk de knop dan kort in om naar een volgende sensormode te gaan
- Als de juiste waarde is geselecteerd, raak de sensor dan niet meer aan.
Na een paar seconden wordt automatisch naar de 'toon meetwaarde' gesprongen. Op dat moment wordt de sensormode opgeslagen in het on board flash geheugen.
Fig. 8. Aansluiting JB-T1
$$ \begin{array}{l} \text { Pin } 1. + = \text { Ingang } \ \text { Pin.2 S } = + 2. 0 4 6 \text { Volt } \ \text { Pin.3 gnd } = \text { Massa } \ \end{array} $$
De referentievoltage van 2.046 Volt op pin 2 kan voor verschillende doeleinden worden gebruikt.
Het lezen en wijzigen van de parameterwaarde
Om de parameterwaarde in te stellen dienen de onderstaande stappen te worden uitgevoerd:
- Selecteer de juiste LCD mode: (toon parameterwaarde)
- Druk de linker knop enkele seconden in tot 'P' begint te knipperen
- Druk de knop dan kort in om de parameterwaarde te verhogen 1-59, druk lang in voor automatische verhoging van de parameterwaarde.
- Wanneer de juiste waarde geselecteerd is, raak de sensor dan niet meer aan.
Na een paar seconden wordt automatisch naar de ‘show measurement LCD mode’ gesprongen. Op dat moment worden de parametergegevens opgeslagen in het on board flash geheugen.
Spanningsdeler voor het aanpassen van het Meetbereik

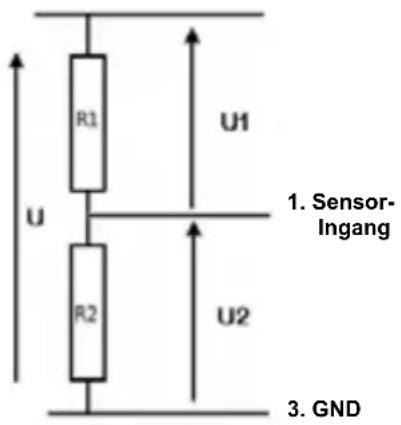

Fig.9. Spanningsdeler
$$ \begin{array}{l} \mathrm {R1 = (f - 1)(R2 Ri) / (R2 + Ri)} \ \mathrm {f = deelfaktor 10, 100 etc} \ \mathrm{Ri=Ingangsimpedantie(1MOhm)} \end{array} $$
Voorbeeld:
Ingangsimpedantie = 1M Ohm
0..20V (U):
$$ \mathrm{R} 1 = 8 1 8. 2 \mathrm{k} = = 8 2 0 \mathrm{k} $$
$$ \mathrm{R} 2 = 1 0 0 \mathrm{k} $$
0..200V (U):
$$ \mathrm{R1} = 9 \mathrm{M} $$
$$ \mathrm{R} 2 = 1 0 0 \mathrm{k} $$
$$ \begin{array}{l} \mathrm{R} 1 = (\mathrm{f} - 1) ^ {} (\mathrm{R} 2 ^ {} \mathrm{Ri}) / (\mathrm{R} 2 + \mathrm{Ri}) \ f = \text { deelfactor } 1 0, 1 0 0 \text { etc } \ \mathrm{Ri} = \text { i n g a n g s i m p e d a n t i e } (1 \mathrm{M}) \ \end{array} $$
3. Storingen
Het kan voorkomen dat de registratie van de temperatuurgegevens verstoord raakt. Dit kan geconstateerd worden door langdurige afwezigheid van nieuwe temperatuurgegevens van de betreffende sensor in de temperatuurlogger applicatie of door veelvuldige uitval van tussengelegen temperatuurgegevens wat zichtbaar is in de applicatiegrafiek.
We onderscheiden de volgende mogelijke oorzaken voor de verstoorde registratie:
- Storing in de USB ontvanger
- Storing in de temperatuursensor
- Storing in de radio-overdracht tussen temperatuursensor en USB ontvanger
1.1. Storing in de USB ontvanger
De ontvanger ontvangt geen enkel signaal, ook niet als een sensor dicht bij de ontvanger geplaatst is.
Mogelijke oorzaken zijn:
- Ontvanger is niet via USB kabel met de computer verbonden
- USB apparaat niet correct geïnstalleerd
- Onbekend softwareprobleem van de computer
Suggesties voor het oplossen van het probleem:
- Controleer of op het computerbeeldscherm bij de temperatuurweergave-applicatie links onderin continue het woord 'klaar' staat. Is dit niet het geval maar verschijnt iedere seconde de mededeling 'Communicatie met RF_USB mislukt' dan is de USB ontvanger niet door Windows herkend.
- Verwijder USB kabel, wacht een tiental seconden en sluit de kabel opnieuw aan
- Temperatuur logger applicatie software verwijderen en opnieuw installeren.
3.2. Storing in de sensor
De ontvanger ontvangt geen signalen van een bepaalde sensor, wel van andere sensoren.
Mogelijke oorzaken zijn:
- Batterijen in de sensor zijn afwezig of leeg
- Batterijen in de sensor zijn verkeerd om geplaatst
- Sensor is buiten bereik van de USB ontvanger
- Sensor is beschadigd (lekkende batterijen, vervuilde batterijcontacten)
- Het radiosignaal wordt gestoord (zie 3)
Suggesties voor het oplossen van het probleem:
- Plaats volle batterijen in de sensor en herhaal de communicatietest (let op de polarisatie van batterijen)
- Zorg dat de batterijcontacten schoon zijn.

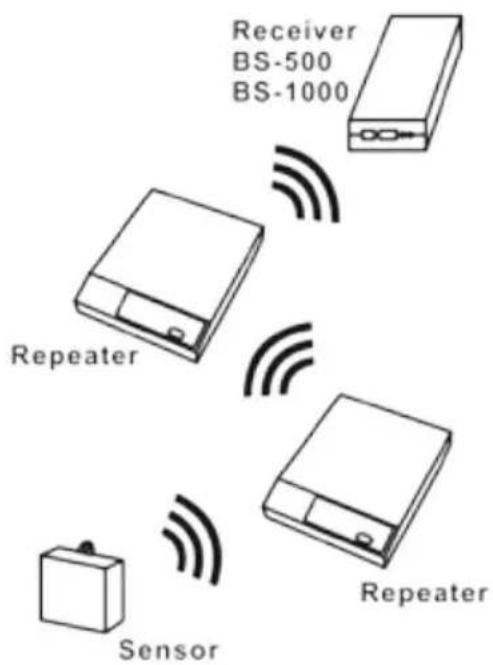

voorbeeld configuratie van een repeater voor een groter bereik.
Fig. 11. Repeater configuratie
De ontvanger ontvangt van geen of slechts een beperkt aantal signalen van een of meerdere sensoren.
Mogelijke oorzaken zijn:
- Wanden of plafonds tussen sensor en ontvanger bevatten ijzervlechtwerk
- Sensoren en/of ontvanger zijn bevestigd op een metalen ondergrond
- Sensor of ontvanger bevinden zich in vochtige ruimtes
- Tussenliggende ramen met dubbel glas of gecondenseerde ramen
- Aanwezigheid binnen ca. 20m van andere 433MHz apparaten
- Storing door radio of tv zenders
- Aanwezigheid van elektrische of elektronische apparatuur zoals computers of magnetrons binnen een straal van 2-5m
- De batterijen van de sensor zijn bijna leeg (zie 2)
Suggesties voor het oplossen van het probleem:
- Herpositioneer de sensor en/of ontvanger
- Verwijder de storingsbron
4. Communicatietest
Een eenvoudige test volstaat om te controleren of er überhaupt communicatie mogelijk is tussen sensor en ontvanger.
1) Verwijder de batterijen uit de sensor
2) Verwijder de eventueel aanwezige bijbehorende sensor uit de temperatuurlogger applicatie (via rechter muisknop)
3) Plaats de sensor binnen 1 meter afstand van de ontvanger
4) Plaats de batterijen in de sensor
5) Binnen 5 seconden moet het bijbehorende sensornummer in de sensorlijst verschijnen.
Extra informatie en eventuele updates vind u op www.arexx.com (op het forum of via het Temp Logger menu).
Verdere vragen kunt u stellen op het forum van www.arexx.com
