GEBRUIKSAANWIJZING BS-510 AREXX

Impressum ©2015 AREXX Engineering Nervistraat 16 8013 RS Zwolle The Netherlands Tel.: [phone] Fax.: [phone] E-Mail: [e-mail]	Deze handleding is wettelijk beschermd door copyright. De in-houd mag zichonder voorafgaande, schriftelijktoestemming van de eigenaars in het geheel of in gedeeltes worden gekopieerd of overgenomen! Veranderingen aan de specificaties en leveromvang zichnet nicht uitgesloten. De inhoud van deze handleding kan ten allen tijde zichonder aankondiguing worden aangepast. Nieuwe versies staan kosteloos ter beschikking op: http://www.arexx.com/
" BS-510en Multillogger " zich geregestreerde productnamen van AREXX Engineering. Alle andere productnamen zich eigendom van de eigenaars. Wij zich net verantwoordelijk voor de inhoud van externe web-informatie, waarop vanuit dit handboek worden verwezen!"
Notities betreffende de garantie en aanspraelijkheid
De garantie van AREXX Engineering is beperkt tot verranging en reparatie van de module binnen de wettelijk voorgeschreiben garantiepiomiode voor aantoonbare productie-fouten, zoals mechanische beschadigingen en ontbrekende of fouitief gemonteerde elektronische onderdelen, met uitzondering van de alle via stekkers/voetjes aangesloten onderdelen. Voor schade, die direct door de module of als gevolg van het werken met de module ontstaan, bestaat geen aanspraelijkheid. Aanspraken, die op wettelijk voorschriften met betrekking tot aansspraelijkheid voor producten berusten, blijven onverander van kracht. Zodra irreversibele veranderingen (zoals bijvoorbeeld het inbouwen van andere onderdelen, het boren van gaten, enz.) aan de module hebben plaatsegpoven of de module door mis-achting van deze handleding schade heeft opgelopen,.gaat elke aanspraak op garantie verloren! De fabrikant en importeurs stellen zich nicht verantwoordelijk en anvaarden geen enkele aanspraelijkheid voor de gevolgen van ondeskundige handelingen en/of eventuele foulten bij het aansluiten en bij het gebruik van dit product, door het net opvolgen van deze hand-leiding. Bij schade verooorzaakt door het net opvolgen van deze gebruiksaanwijzing, vervalt hetrecht op garantie! Voor vervolgschade die hieruit ontstaat, zich wij net aanspraelijk! Voor materièle schade of personlijk letsel, verooorzaakt door ondeskundig gebruik of het net opvolgen van de veiligheidsaanwijzingen, aanvaarden wij geen aanspraelijkheid! In dergelijkgevallen vervalt elke aanspraak op garantie! Let s.v.p. ook op de relevante licentie-bepalingen, die in de CD-ROM zich opgenomen! BELANGRIJK Lees voor de ingebruikstelling van het product de volledige gebruiksaanwijzing en neem alle bedienings- en veiligheidsvoorschriften inRCT.
Symbolen In deze handleiding worden de volgende symbolen geleucht:
	Het "Attentie!"-symbool markeert bijzonder belangrijke passages, waarin je goed moet appassen. Als je hier fouten maakt, hunnen deze de robot of bijbehorende onderden onbruikbaar make, respectievelijk je eigén of andermans gezondheid schade toevoegen!
	Het "Informatie"-symbool markeert passages, waarin zich nuttige tips en Achtergrondinformatie bevinden. Het begrip voor deze informatie is nicht zo belangrijk, maar meestal erg zinvol.
veiligheidsaanwijzingen
- Controller de polarisatie van de spanningsadapter. - Houd de BS-510altijd droog. Als het apparaat nat wordt direct de spanning verwijderen - Als u de BS-510 langerearend Niet gebruikt de spanning verwijderen - Voordat u het apparaat in gebruik neemt controlleren dan eerst de algemene conditie van het apparaat en+zijn toebehorenzoals kabels en netadapter. - Vraag de hulp van een vakman als de bediennung, aansluiting of veiligheid van dit apparaat een probleem is. - Nooit het apparaat in vochtige of ontoreiekende ruimtes in bedrijf stellen. - Deze module is opgebouwduit hoogwaardige en gevoelige electronica componenten. Electronische onderdelen,zijn erg gevoeligloo staatische electriciteit. Raak deze componenten nooitrechtstreeks aan vermeid ieder contact met de copponentsen en de printplaat.
Normaal Gebruik
De BS-510kan worden gebruik als ontvanger voor het AREXX multilogger systemeeronder gebruik te makeen van een PC of extra software. De sensordata wordt door de BS-510ont-vangen en opgeslagen. Uitlezen van de Fllash data gaat via de software de opgeslagen data op de SD kaart kunt u alleen door middel van een SD kaartlezer terughalen. Gebruik anders dan hierboven beschreiben kan tot schade leiden en er is risico op kortsluit-ing brand enz...

1.a OVERZICT MULTILOGGER SYSTEEM

Het Multilogger systeme heeft de onderstaande möglichkheden:

Het over een langeperiode loggen van temperatuur, luchtvochtigheid, CO2 niveaus, etc.
Het genereren van alarmmeldingen d.m.v. de Messenger software
Hetplaatsen van de sensorgegevens in de cloud (bijvoorbeeld www.multilogger.nl)
Het UITvoeren van IoT services (schakelen van apparatuur via het netwerk)

Gebruik

Het Multillogger system wordt toegepast in woningen, restaurants, hotels, laboratories, winkels; op alle locaties waar u de temperatuur, luchtvochtigheid, CO2iveau, etc. wilt monitoren.

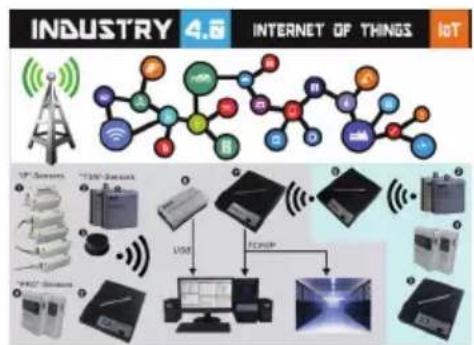

Het Multilogger systeme bestaat uit de volgende onderdelen:

• Draadloze sensoren voor het monitoren van temperatuur, luchtvochtigheid, CO2 niveaus, Legionella, voltage niveaus, etc.
  Eén ofeerontvangers
• Gratis krachtige software (Multilogger en Messenger)
• Optioneel een SAM IoT switchbox

De Multillogger ontvangt de gegevens van de sensor en slaat deze op elke gewenste locatie op. Met de gratis krachtige Multillogger software kut u de gegevens inzien en exporteren. Met de Gratis Messenger software is het mogelijk om alarmmeldingen per e-mail te versturen.

Met de LAN, WIFI en GPRS ontvanger=kunt u uw sensordata in de cloud plaatsen, op uw eigen webserver of probeer Gratis onze www.multilogger.nl webserver.

Spectaculair is de IoT möglichkeit via een LAN network. Het Multilogger system kan met de SAM -04LAN IoT switch box communicatoren. Met de SAM-04LAN kunt u diverse apparaten aan- en uitschakelen. De SAM heeft tevens verschillende digitale inputs, zodate hij kan reageren op+zijn omgeving en volgens uw instructies kan handelen.

1b. MULTILOGGER INFORMATIE

SNELLE START

• Lees eerst de volledige handleiding door.
  We gaan er vanuit dat de Multilogger software al geinstalleerd is.
• Verbind de BS-510 module met de PC (USB).
• Als er sensoren actief zichn zal de groene receive LED af en toe knipperen.
• Start nu de software tool

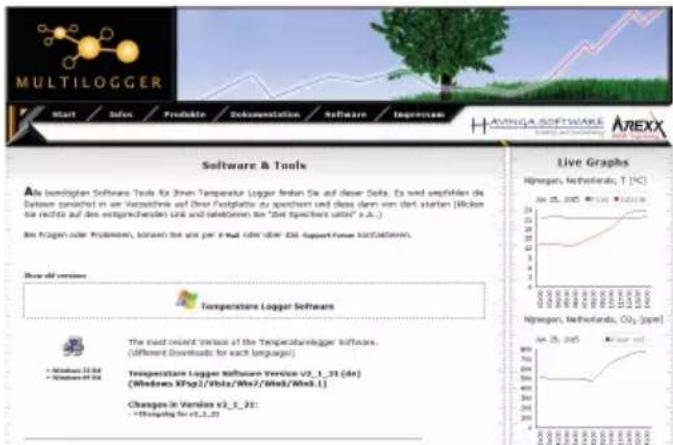

De LASTE versie van de logger softwarekestu downloaden van onsze site: http://www.arexx.com

De BS-510 onvangt de meetdata van de sensoren, die elke 45 seconden, draadloos, door de sensoren verstuurd worden.
Het Multilogger systeem kan vele parallel aangesloten sensoren gelijktijdig verwerken.
Er zijn diverseverschillende sensortypenleverbaar.
Het systeem is getest met 60 sensoren die parallel aangesloten waren op een ontvanger

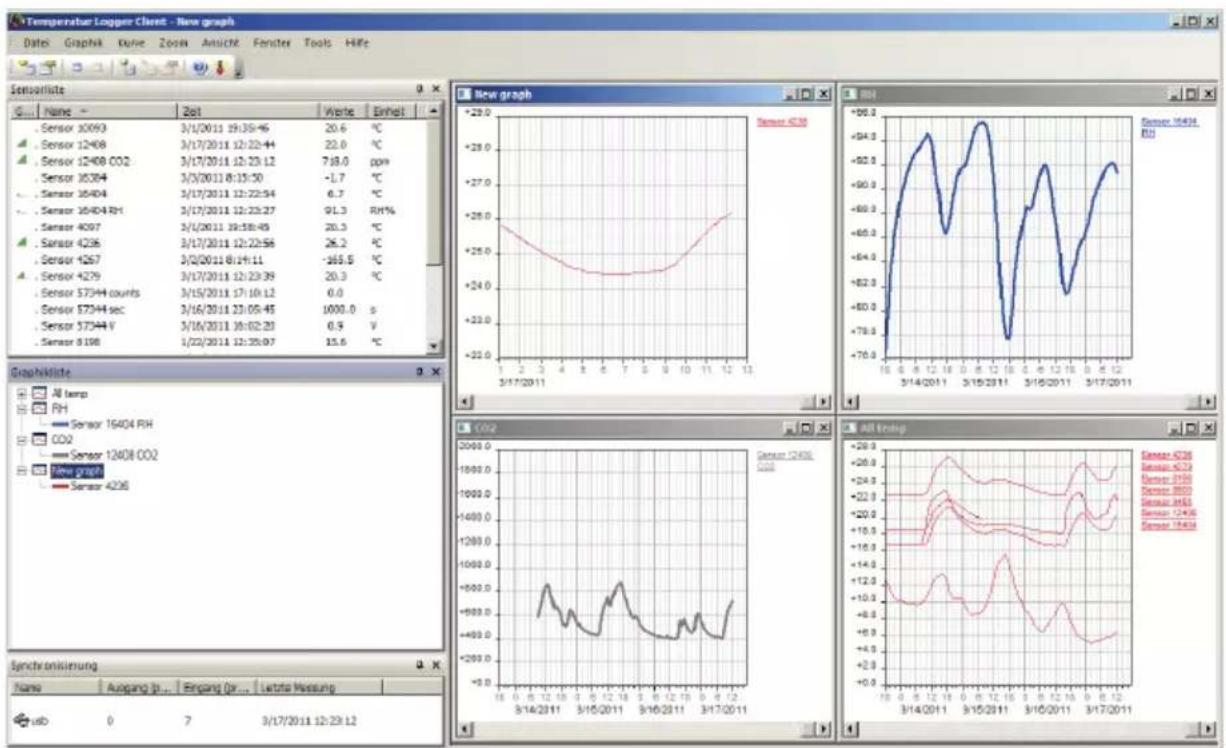

De BS-510 kan de data grafisch weergeven via de multilogger software op de PC.
Het bereik van de sensoren hangt sterk af van de omgevingsparameters.

In het geval dat een temperatuursensor zich in een koelkast of diepvries bevindt, is de ontvangst van het temperatuursignaal Niet gegardeerd en is het sterk afhankelijk van de materialen waaruit het koelapparaat is opgebouwd.

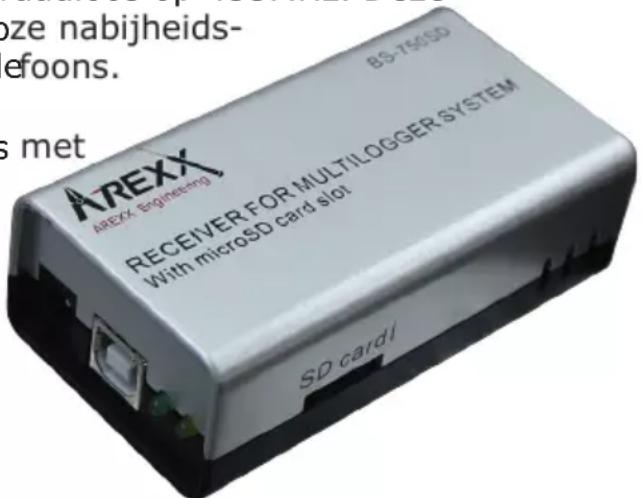

1c. INTRODUCTIE BS-1200WIFI ONTVANGER

De BS-510 staat voor alle sensoren de meting en tijdstempel op in een flash geheugen. De gemeten waarden zijn als grafiek zichtaar op een PC via de Multilogger software.

Deze geregistreede meetdata worden door de sensoren draadloos waar de BS510 gestuurd enaar opgeslagen. Vervolgens worden gecontroleerd of de data aan de vastgelegde voorwaarden (regels) voldoet. Afhankelijk van de conditie van de rule zar er een alarm of een e-mail of SMS bericht gegenereerd worden. De rules worden gemaakt met de messenger software. Deze software worden geinstalleerd samen met de logger software. Daarnaast kan de data via de PC verzonden worden.

De tekst van het alarmbericht worden de aangesloten PC verzonden. Het bericht kan maar eigengensen worden aangepast in combinatie met sensor-data zoals sensor-id,ijd, gemeten waarde, enz...

De BS-510 werkkt normal gesproken aangelsoten aan een PC maar kan ook stand alone functioneren wonneer het is aangesloten op een netadapter.

De AREXX Multilogger sensoren sturen elke 45 seconden draadloos de data door maar de ontvangers zoals de BS-510. Dezeijd is gefixeerd in de sensoren en kan nicht aangepast worden.

Sensoren en ontvangerscommunicerendraadloos op 433MHz.Deze

frequentie is vrij beschikbaar voor draadloze nabijheids-communicatie zoals bijv. draadloze koptelefoons.

Deze frequentie is alleen vrij voor zenders met laag vermogen minder dan 10 milliwatt.

Afhankelijk van de omgeving is er in gebouwen normal een bereik van 10-40 meter.

gegevens v.w.b. bereik gelden alkijd in vrij veld situatuies. Slechte ontvangst van de sensoren kan vaak al significant verbeterd worden door de sensor of ontvanger een beetje te verplaatsen.

Meer info over radiostoringen staat in hoofdstuk 4.

De LaTeX software en alle andere handleidingen vind u op unsere website http://www.arexx.com/templogger

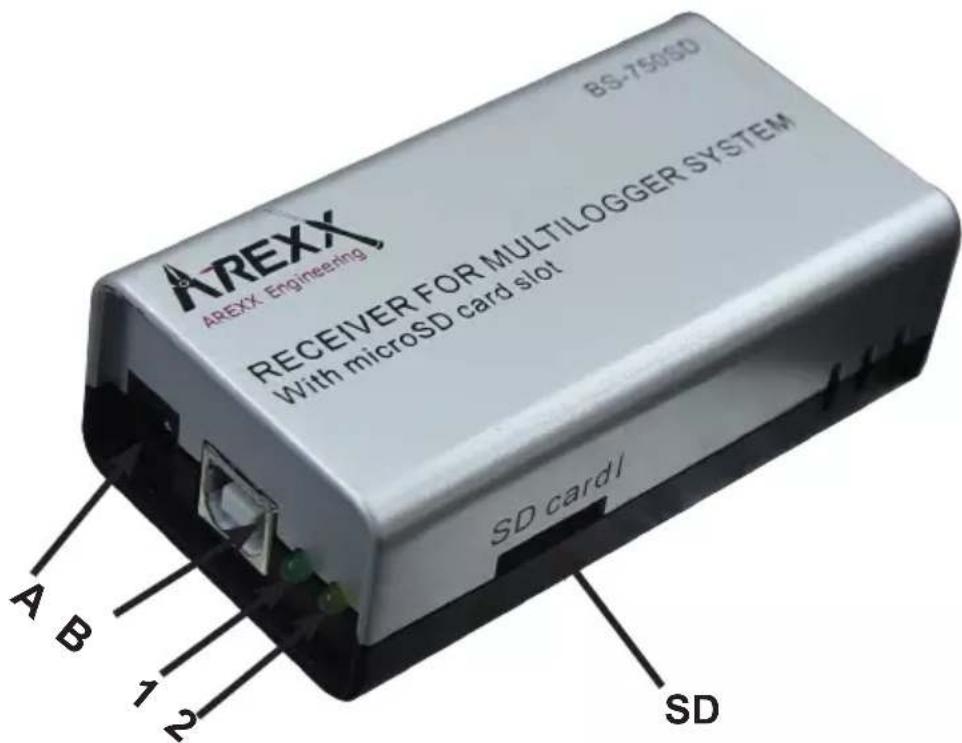

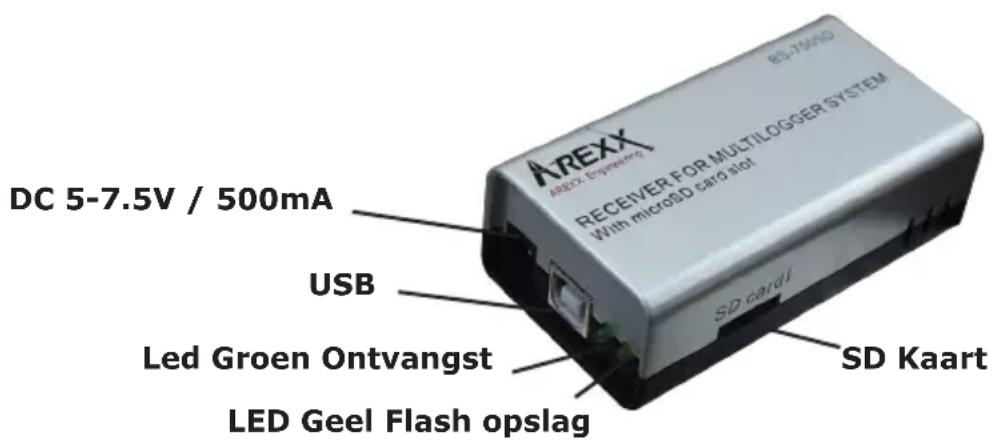

2. AREXX BS-510HANDLEIDING

1. Groene ontvangst LED
2. Gele data opslag LED

1. BS-510 Bassis station module
2. USB kabel
3. SD kaart
   4.5-7V DC Netadapter
4. CD-Rom Software (alle data op CD, staat ook op www.arexx.com)

De BS-510 is een USB Multilogger ontvanger. De module ontvangt de draadloze meetgegevens van Multilogger sensoren en verwerkt deze voor gebruik op de PC via USB. De BS-510 heeft een intern data geheugen voor opslag van meetgegevens wanner er geen contact is met de PC.

We gan ervan uit dat u de Multillogger software al geinstalleerd heeft op uw PC en dat de sensoren voorzien van batterijen. Sluit de BS-510 aan op de PC met behulp van de meegeleverde USB kabel. Bij de eerste koer aansluiten van de module za de USB driver van de BS-510 (RF_USB) geinstalleerd worden. Na een goede installmentie van de driver worden de BS-510 informatie zichtaar in het synchronisatie venster van de loggersoftware.

In het scherm van de Multilogger software is dit te zich in het Synchronisatie venster waar zaal nu "USB@x" staan met de versie van de firmware van de module.

Er is ook een venster "sensorlijst" in de software. In deze lijst staan de meest recente meetgegevens van alle sensoren. Zolang de module van stroom voorzien worden, za het de binnenkomende sensor gegevens verwerken. Als er geen verbinding möglichk is met de PC (bijvoorbeeld.ovat de PC uit staat), worden de gegevens opgeslagen in het interne data-flash geheugen. Zodra de verbinding met de PC hersteld is, za de Multilogger software de opgeslagen gegevens alsnog binnenhalen uit het flashgeheugen. Op deze manier kan continu gemeten worden, ook al staat de PC uit.

De module kan zonder de voeding van de USB (PC staat uit) stand-alone werken. De BS-510moet dan wel voorzien zijn van een externe stroombron (5 tot 7,5 Volt), bijv. met een universe netadapter van 500mA ofeer.

De module heeft een groene en een orangje indicatie-led. De groene led zar kort oplichten zodia de BS-510 een meting van een sensor ontvangt. De orangje led zar aangaan indien de gegevens in het interne data-flash geheugen worden opgeslagen (dus als er geen verbinding is met de PC). De orangje indicator gaat waar uit zodia de verbinding met de PC hersteld is.

Radio

De sensor data wordt door middel van een 433MHz (ISM band) radio ontvangen. De module bevat een interne anteenne om het radio signaal op te vangen. Om tot een goede en betrouwbare ontvangst te komen dient de module zo geplaatst te worden dat de radio ontvangst zo min möglichk gestoord wordt door externe factoren, Zoals bijvoorbeeld:

-metalen wanden,
- gewapend beton,
-gewapend glas
- andere apparatuur dat op deze 433MHz radio-band werkt

Door radio storing kan het möglichk়ijn dat onbekende sensoren zichtaar worden. Dit is te onderdukken door in de software de sensor-filter te activeren.

USB

De USB implementatie kan per PC verschellen, met name bij het in- en uitschakelen van de computer. Het kan+zijn dat de PC de USB van stroom blijft voorzien als deze uitstaat. In dat geval blijft de BS-510 ook actief, een externe voeding is dan nicht nodig. Het is darüber ook möglichk dat de USB dan Niet van stroom voorzien worden. Een externe voeding is dan nodig om de BS-510 ook te lately log-gen als de PC uitstaat.

Indien u problemen heeft bij het teruglezen van de sensordata, stellen wij voor om eerst de PC en de Templlogger Software op te starten! Daarna pas de USB kabel waar aansluiten (^*) , zodat de sensordata van de BS-510 waar overgedragen kan worden maar de PC.

(*) Omdat er bij verschillende merken PC's veel verschillen zijn in de werkking van de USB poort en daardoor problemen können ontstaan, raden wij aan om de USB kabel:tussen BS-510 en PC los te koppenlen.

De BS-510 krijgt het commando om automatisch het downloaden te starten als het de 5 Volt USB spanning ontvangt van de PC.

Sommige PC's schakelen bij het opstarten enkele malen kort de USB spanning aan en uit. Dit kan datapaverlies geben van de in de BS-510 opgeslagen sensorgegevens. Dit kutu oplossen door de USB kabel pas aan te sluiten als de PC volledig is opgestart.

Belangrijk voor PC's die aanstaan met de BS-510 erop aangesloten: Het kan voorkomen dat de PC de USB spanning uitschakelt als hij in de slaapstand.gaat (dit kurz u instellen/wijzigen onder Windows)! Als er geen externe spanning aangesloten is, za de BS-510 Niet更是werken! Als de PC uit de slaapstand komt kan de USB spanning van de PC bij het ontwaken enkele malen kort aan- enuitgeschakeld worden waardoor de BS-510 data verloren kan gaan! Bovenstaande problemen komen alleen voor bij bepaalde merken PC's!

BELANGRIJKI

Gedurende de transmissie van de sensordata, kan het BS-510 system geen actuele sensordata inlezen of ontvangen. Houdt u er rekening mee dat enkele inkomende sensorgegevens verloren können.gaan gedurende de datatransmissie.

External voeding

De module kan stand-alone werken zolang het d.m.v. een externe voeding van stroom voorzien worden. De gegevens worden dan opgeslagen in het interne data-flash geheugen, en op de SD kaart, indien aanwezig.

Als de spanning verwijderd worden, en de module uit gaat, zal eenkleine reeks van de meest recentemeetwaarden nicht worden opgeslagen in het interne data-flash geheugen. Dit,ondat er gebruik gemaakt worden van een datacache (tussengeheugen) waar de metingen worden verzameld, alvorens deze worden weggeschreven in het flash geheugen. Dit geldt Niet voor het SD kaart geheugen. Hier wordt per meting opgeslagen.

Interne realtime klok

De BS-510 staat te kuren voorzien van een interne klok (RTC) om de gegevens te kuren voorzien van een tijdscode. Deze klok loopt ook door op een interne knoopcel batterij (CR2032) als de module uit staat. De klok worden gelijkgezet door de Multillogger software, zodra een dataverbinding gemaakt is. Als de klok opnieuw begint te lopen, bijv..ovat de knoopcel batterij leeg is, kuren geen geevens verwerkt worden.ovat er geen geldige tijdscode beschikbaar is. Beide individatie leds gaan dan simultaan knipperen. Dit is te verhelpen door de module aan te sluiten op de pc met de Multillogger software, de software za de klok gelijk zetten, waarna logging weir möglichk is. U kunt de knoopcel batterij eenvoudig verrangen. De knoopcel is te vinden op de printplaat, die zichtaar is als de twee helften van de BS-510 behuizing gezchemiden worden.

Software http://www.arexx.com

De Multillogger software (Templlogger software) is geschikt voor Windows XP en hoger, en is er in 32 bits en 64 bitsuitvoering. De software is verkrijgbaar in 4 talen. De meest recent software is te downloaden van http://www.arexx.com.

De software bevat naast de logger applicatie tevens de usb driver, de messenger en tal van extra tools. Op de website is tevens uitgebvre informatatie over de Multilogger producten te vinden.

Als u geen actuèle ontvangst heeft van de sensordata controlleren dan in de software of de sensor filterijst actief is en zet deze eventuele helemaal UIT.

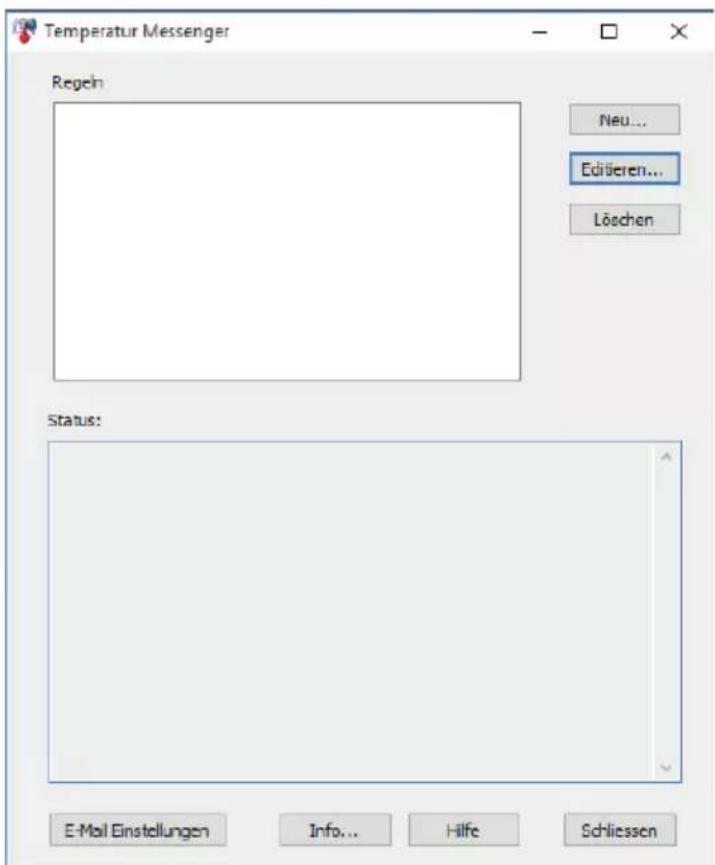

3. Messenger

De Multillogger beschikt ook over een messenger functionaliteit. Dit gaat met behulp van regels. Een regul is een conditie of een actie. Het messenger programma op de PC onder het menu start > temperatuur logger.

De BS-510 ontvangt data van de sensoren en vergelijkkt elke meting met de gedefinieree de regel. Een regel kan ook met een timerinstelling gedefinieree worden. De conditie worden vergeleken met de data van de sensor en als de conditie waar is ('true'), dan worden er een vooraf gedefinieree actu itgevoerd. De regels worden opgeslagen op de PC.

Regels können worden gemaatk met behulp van de messenger software deze is gewiek met de multilogger software geinstalleerd.

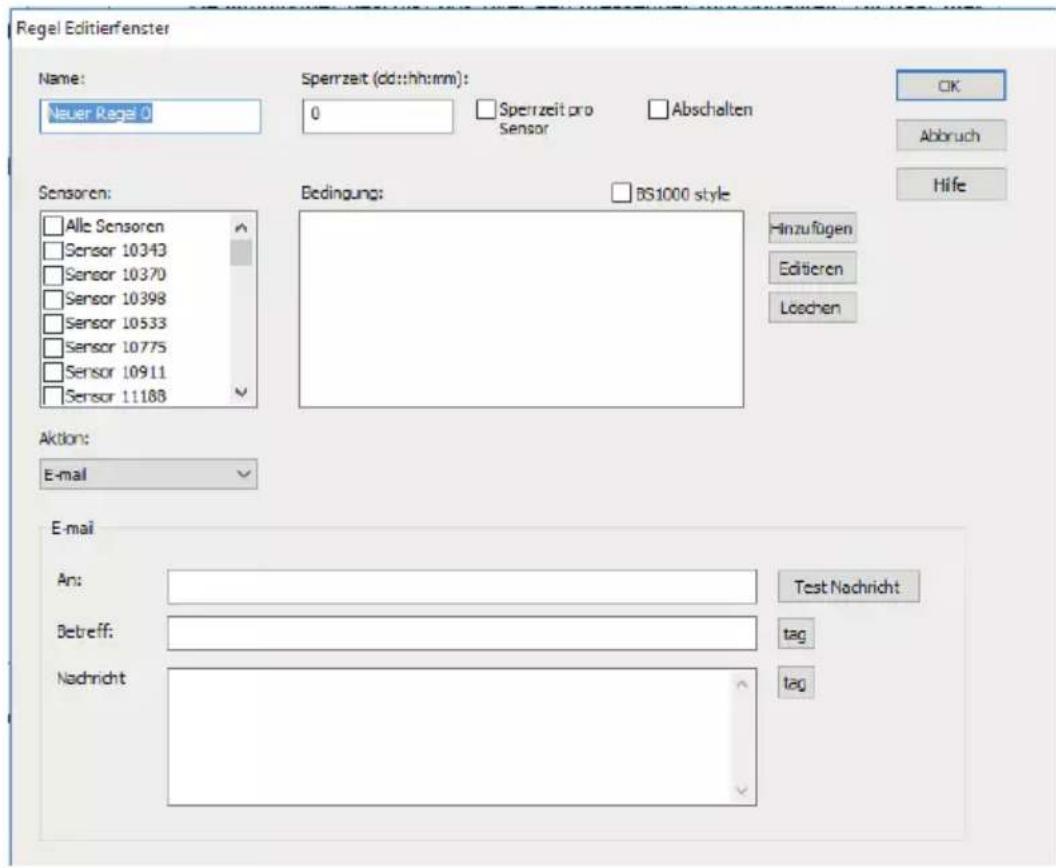

3.1. Messenger Rule Editor

De messenger is software om een "regel" file te make in die door de PC gebruikt worden om de Messenger functies te besturen. De Messenger functie maakt het möglichk om 1 of meerere acties te starten die gebaseerd zich op de waarde van binnenkomende meting als de ingestelde conditie gehaald worden.

De beschikbare acties zijn het verzenden van een HTTP verzoek (request), het verzenden van een e-mail en met behulp van een mail maar SMS service het verzenden van een SMS tekst versturen en het aanzetten van de ingebouwde zoemer.

De volgende parameters zijn afhankelijk van de actie nodig:

Voor een e-mail:

• Naam van de regel
  Tijdslot voor de regel
• Conditie van de regel
  E-mailadres
• Onderwerp van de regel
  E-mailbericht

Voor een HTTP Request:

• Naam van de regel
• Tijdslot voor de regel
• Conditie van de regel
• HTTP request type: GET of POST
• HTTP request URL
• HTTP Request bericht

De inhibitijd van de regel definiert deijd in seconden dat de regel inactief blijft voordat er een volgende actie ondernomen worden. Dit om te voorkomen dat u bijv.ijdens een alarm bij elke meting (elke 45 seconden) een SMS of e-mail krijgt.

De conditie voor een regel is een logische functie die vergeleken worden met de binnenkomende meetwaarde. De gemeten waarde en de gerelateerde attributen worden gebruikt als variabelen.

De volgende variabelen zijn aanwezig:

Alle tijdsvariabelen behalte (S)় weergegeven in UTC plus deijdzone offset in de timeserverinstellungpagina. De tijdsvariabelen )S$ is weergegeven in UTC.

De conditie worden verder opgebouwd als een logische expressee. Hierbij kan gebruik gemaakt worden van vergelijkkings operatoren (<, <=, >, >=, <>, = = en !=), de logische operatoren AND (&), OR(||), en NOT(!). Tenslotte kan gebruik gemaakt worden van subexpressies dmv de haakjes (en).

Voorbeelden:

Het http bericht, e-mailbericht en e-mailonderwerp+zijn tekstvelden die aangevuld können worden met variabelen. De waarde van een variabele worden bij het construieren van de berichttekst omgezet in tekst die op deplaats van de variabile worden toegevoegd.

De lijst met variabelen is als volgt:

Alle tijdsvariabelen behalte w en S waarweergeveen in UTC plus deijdzone offset, in de timeserverinstellingpagina. De tijdsvariabelen w en S waarweergeven in UTC.

Voor het HTTP request geldt dat het bericht geëncodeerd worden. Hierbij worden Niet alphanumericieke tekens omgezet in %hh strings, met hh als een hexadecimal getal.

Een uitzondering worden gemaakt voor de reeks \& \& \& en = : deze worden omgezet in \& \& , resp . De berichttekst worden bij een http request doorgegeven in de request header (POST), dan wel toeveoged aan de url van het request (GET); hierbij worden het scheidingsteken ? ^ tussen url en bericht toeveoged.

Voorbeeldbericht:

id==i&&value==v

Een webserver is bij dit voorbeeld in staat de gegeven string te decoderen in twee parameters `id' en 'value'. Dit mechanismisme worden ook toegepast bij de multiloggersynchronisatie.

Data in het Flashgeheugen

Een special xml veld geeft de externe software toegang tot de data in het flashgeheugen. Deze 'data xml' paginge geeft de metingen van een bepaalde tijdspanne aan.

De pagina's worden met de volgende variabelen opgevraagd:

Parameter Naam	Type Om	schrijving
A Zeit Start van de Periode; aantal seconden vanaf 1-1-2000
B Zeit Ende van de Periode; aanal seconden vanaf 1-1-2000
C Int Sensor id
D Int Sensortype; 1=Temp, 3=RH%, 5=CO2

Voorbeeld van een bericht:

http://log77.lan/data.xml?A=327682224&B=327685203&C=4096&D=1

Deze aanvraag geeft de volgende data:

<?xml version="1.0" encoding="utf-8"?>
<measurements>
    <value id="4096" type="1" t="327682224">25.1</value>
    <value id="4096" type="1" t="327682287">39.5</value>
    <value id="4096" type="1" t="327682335">33.7</value>
    <value id="4096" type="1" t="327682378">30.7</value>
    <value id="4096" type="1" t="327682417">28.9</value>
    <value id="4096" type="1" t="327682493">26.8</value>
    <value id="4096" type="1" t="327682581">25.4</value>
    <value id="4096" type="1" t="327682660">24.7</value>
    <value id="4096" type="1" t="327682718">24.4</value>
    <value id="4096" type="1" t="327684124">23.0</value>
    <value id="4096" type="1" t="327684165">23.1</value>
    <more>327684165</more>
</measurements>

De xml data omvat 'measurements' elementen als Root-Element. Deze elementen bevatten 0, 1, of meer 'value' elementen. Ieder 'value' element stelt een meting voor. Het bevat de volgende attributen:

• id Sensor ID nummer
• type Sensorotype; 1=Temperatuur, 3= RH, 5=CO2
  t Tijd; aantal seconden vanaf 1-1-2000

De meetwaarde itself is als elementwaarde aangegeven.

Omdat de dataoverdracht een langearend duur, kan de xml data ingekort worden, zoals dat ook in het bovenstaande voorbeeld te zien is. Dit worden in de data door het 'more' element aangeduid. De waarde van het, more' element geeft aan tot welkearend de BS1200 de LASTe keer data uit het flash geheugen gehaald heeft. Deze waarde mag Niet met de LASTaangegevenarend overeenkomen. Wanner het, more' element mist, is de data overdracht nog nicht beeindigd.

4. STORINGEN

Het kan voorkomen dat de registratie van de temperatuurgegevens verstoord raakt. Dit kan geconstasteerd worden door langdurige afwezigheid van weitere temperatuurgegevens van de betreffende sensor in de temperatuurlogger applicatie of door veelvuldige uitval van tussengelegen temperatuurgegevens wat zichtaar is in de applicatiegrafiek.

We onsendscheiden de volgende möglichke oorzaken voor de verstoorde registratie:

1. Storing in de USB ontvanger
2. Storing in de temperatuursensor
3. Storing in de radio-overdracht:tussen temperatuursensor en USB ontvanger

4.1. Storing in de USB ontvanger

De ontvanger ontvangt geen enkel signalaal, ook nicht als een sensor dicht bij de ontvanger geplaatst is.

Mogelijk oorzaken zijn:

• Ontvanger is nicht via USB kabel met de computer verbonden
• USB apparatusniet correct geinstalleerd
• Onbekend softwareprobleem van de computer

Suggesties voor het oplossen van het probleem:

• Controller of op het computerbeeldscherm bij de loggersoftware in het Synchronisatie venster "USB@x" staat. Is dit Niet het geval of er verschijnt iedere seconde de mededeling 'Communicatie met RF_USB mistrukt' dan is de USB ontvanger Niet door Windows herkend.
• Verwijder USB kabel, wacht een tiental seconden en sluit de kabel opnieuw aan
• Temperatuur logger applicatie software verwijderen en opnieuw installereren.
• Controller de batterij in de BS-510ontvanger. (Let op de juiste polariteit bei het verrangen!)

Controleer bij problemen de interne klokbatterij van de BS-510

4.2. Storing in de temperatuursensor

De ontvanger ontvangt geen signalen van een bepaalde sensor, wel van andere sensoren.

Mogelijk oorzaken zijn:

• Batterijen in de sensor zijn afwezig of leeg
• Batterijen in de sensor zijn verkeerd om geplaatst
• Sensor is buiten bereik van de USB ontvanger
• Sensor is beschadigd (lekkende batterijen, verwuilde batterijcontacten)
• Het radiosignaal wordt gestoord

Suggesties voor het oplossen van het probleem:

• Plaats volle batterijen in de sensor en herhaal de communicatietest (let op de polarisatie van batterijen)
• Zorg dat de batterijcontacten schoon zijn.

Technische gegevens

Type: BS-510

Radio: ISM 433MHz, Multilogger rf-protocol.

USB: USB 2.0, Multilogger usb-protocol.

Voeding: 5 - 7.5V DC / 100mA

RTC batterij: CR2032 3V

Interne geheugen: 2MB data-flash (ongeveer 9alen voor 10 sensoren, 18ragen voor 5 sensoren, etc...)

Software: http://www.arexx.com

4.3. Storing in de radio-overdracht

De ontvanger ontvangt van geen of slechts een beperkt aantal signalen van een of meertere sensoren.

Mogelijk oorzaken zijn:

• Wanden of plafonds:tussen sensor en ontvanger bevatten ijzervlechtwerk
• Sensoren en/of ontvanger zich bevestigd op een metalen ondergrond
• Sensor of ontvanger bevinden zich in vochtige ruimtes
• Tussenliggende ramen met dubbel glas of gecondenseerderamen
• Aanwezigheid binnen ca. 20m van andere 433MHz apparaten
• Storing door radio of tv zenders
• Aanwezigheid van elektrische of elektronische apparatuur zoals computers of magnetrons binnen een straal van 2-5m
• De batterijen van de sensor zijn bijna leeg (zie 4.2)

Suggesties voor het oplossen van het probleem:

• Herpositioneer de sensor en/of ontvanger
• Verwijder de storingsbron

4.2. Communicatetest

Een eenvoudige test volstaat om te controleren of er überhaupt communicatie möglichk is:tussen sensor en ontvanger.

1) Verwijder de batterijen uit de sensor
2) Verwijder de eventuele aanwezigebijbehorende sensor uit de temperatuurlogger applicatie (via rechter muisknop)
3) Plaats de sensor binnen 1 meter afstand van de ontvanger
4) Plaats de batterijen in de sensor
5) Binnen 5 seconden要去 het bijbehorende sensornummer in de sensorlijst verschijnen.

Extra informatie en eventuele updates vind u op www.arexx.com Verdere vragen kutu stellen op het forum van www.arexx.com

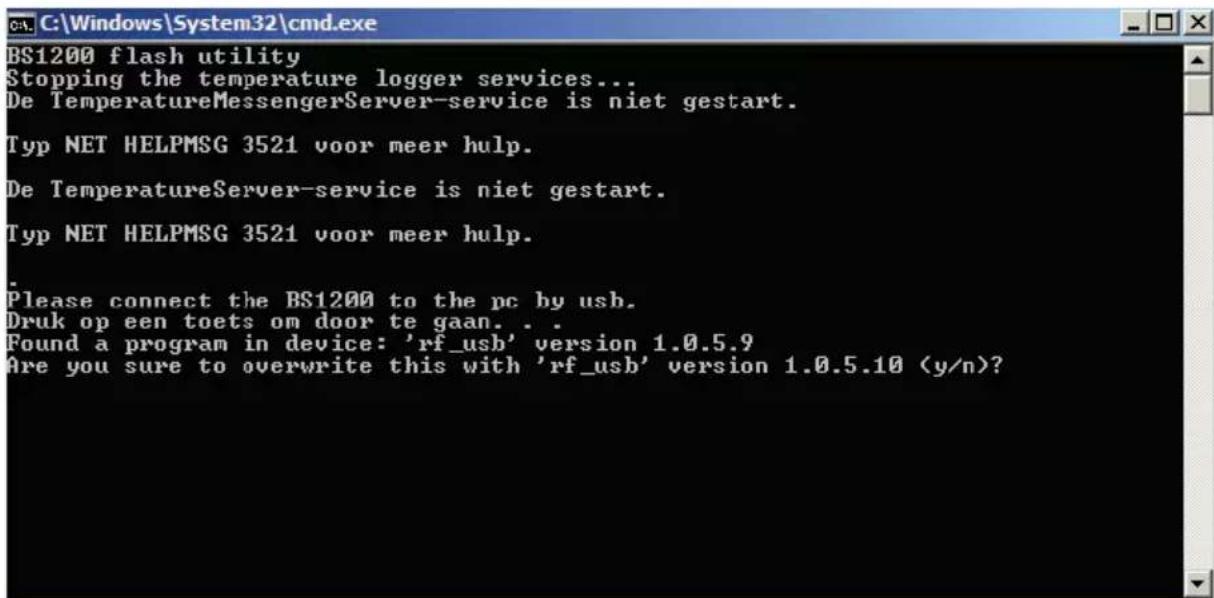

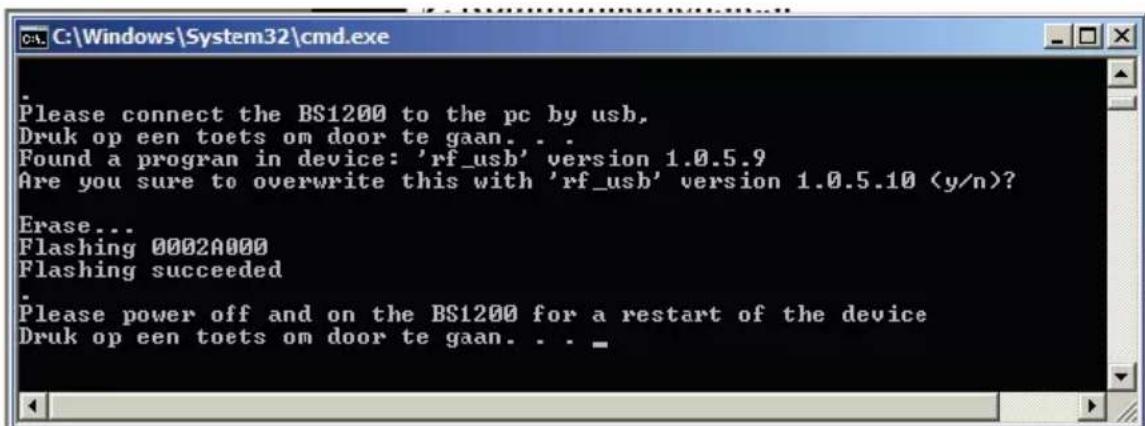

5. FIRMWARE UPDATES

Updaten van de firmware

De (nieuwe) firmware van de BS-510 kan eenvoudig opnieuw geprogrameert worden:

1. Download de LASTe firmware van www.arexx.com/software
2. Aansluitend de gedownloade zipfile uitpakken.
3. Start „Flash" met de rechter muisknop en dan als Administrator uitvoeren.
4. Nu opent er een extra DOS scherm.

1. Bevestig de actie met „enter" en Y (hoofdletter gevoelig).

1. Met de bevestiging „Flash succeeded" is de firmware update met goed gevolg uitgevoerd.
2. Start de BS-510 opniew op.

APPENDIX

& TIPS

Driver controlleren

• Controller (onder: Start > Configuratieschem > apparaten en printers) of aan RF-USB staat. Als waar niets staat dan is de driver Niet geinstaleerd, installeer dan de driver nogmaals en sluit de BS1000 pas aan als de software er om vraagt of als de software volledig geinstalleerd is!
• Controller de korecte installation van de driver en de verbinding maar de PC. Conteleer of er in het "Synchronisatie"-scherm van de multilogger software 'USB@x' staat, met.daaracter de firmware versie van de ontvanger. (dit staat onder het multilogger software menu--> beeld--> werkbalken)

Sensoren Testen

Plaats de batterijen in de sensoren. De sensoren melden zich alsijd automatisch aan, binnen een minuut. Controleer in het scherm "Sensoren" van de multilogger software (Multilogger software menu --> Beeld --> Werkbalken) in het sensor scherm staat onder andere de:

(1) Signaalsterkte
(2) Sensornummer
(3) Datum enijd van de LAST meeting
(4) De gemeten waarde

Gebruiksaanwijzing Multilogger software

Alle Informatie en de gebruiksaanwijzing van de multilogger software staat in de help funktie van de software.

Gebruiksaanwijzing Messenger software

Alle Informatie en de gebruiksaanwijzing van de messenger software staat in de help funktie van de software.

Onbekende sensoren

Onbekende sensore=kunt u verwijderen met de "Erase Sensor Data Tool" in het menu TOOLS

RESET van de instellingen en het passwoord

Verwijder de spanning en de interne batterij voor ongeveer 20 seconden.

WE RADEN U AAN OM DE MULTILOGGER SOFTWARE REGELMATIG TE ACTUALISEREN ZIE: WWW.AREXX.COM

FAQ AREXX MULTILOGGER

Wat is een logger?

Een logger ontvangt gedurende langere vrijdraadloos meetwaarden van een sensor. De AREXX Multillogger registreert elke 45 seconden de temperatuur, luchtvochtigheid, spanning of een andere parameter, en schrijft deze waardes bijv. in een grafiek. Door deze continue meting is het dus meestal nicht erg als u eenen paar metingen mist.

Wat heb ik nodig voor een AREXX Multilogger systeme?

Er zijn drie items van belang voor een goed werkend Multilogger system; Ontvanger (BS-XX, BS-XXX, BS-1XXX of bijv. de TL9-ALU) Eén of meertere sensoren (AREXX TSN-, IP of PRO-serie) AREXX logger software

De BS-30, BS-XXX of BS-1XXX werkt nicht?

• Controller of de Data Receive LED af en toe knippert
• Is de USB kabel of externe 5 Volt spanning goed aangesloten?
• Is de polariteit (+ en-) van de 5 Volt spanning goed aangesloten?
• Is de driver goed geinstalleerd? controller in het "Synchronisiring" scherm van de multilogger software of daar 'USB@x' staat met.daaracter de versie van de firmware (Multilogger Software > menu > beeld > werkbladen)

Ik heb problemen met de BS-XX, BS-XXX of BS-1XXX driver?

Controller bij apparaatbeheer (START > CONFIGURATIESCHERM > APPARATEN EN PRINTERS) of de RF-USB vermeld worden. Installer de driver opnieuw. Sluit het apparaat pas aan als de installmentie software waar om vraagt!

De ontvanger is zichtaar bij apparaatbeheer, maar ikzie geen sensoren in de sensorlijst. Ook knippert de Data Receive LED nicht.

Dit kan drie oorzaken hebben

• De sensoren zenden niets uit

• Controller de batterijen (polariteit en spanning)

• De sensoren zichniet in het bereik van de ontvanger

• Leg de sensor(en) naast de ontvanger

• De BS-1000 krijgt onvoldoende voedingsspanning

• verrang de netadapter
• De ontvanger werkt nicht
• Ruil de ontvanger om voor een{nieuwe

De ontvanger ontvangt wel (Data LED knippert af en toe) maar ik zie geen sensoren in de sensorlijst.

Het filter in de sensorlijst staat ingeschakeld (start de logger software > Menu Beeld > pijl maar beneden > sensorfilterlijst). Deze filterlijst要去 leeg+zijn anders worden alleen de in de lijst genoemde sensoren ontvangen!

Hoe weet ik of de sensoren werken?

Zorg ervoor dat de sensor zich in de buurt van de ontvanger bevindt (bijv. op een afstand van ongeveer 3 meter). Controleer de batterijspanning: deze要去 minimaal 1,3 Volt per batterij়n. Doe de batterijnen in de sensor, let op de polariteit (+ en -)! Binnen ongeveer 5 seconden, na invoeren van de LASTe batterij, zal de sensor uitzenden. De groene LED knippert dan en de sensor worden zichtaar in de sensorlijst.

Kan de draadloze sensor continu storen op andere apparatuur?

De sensor zendt ongeveer 1 maal per minuut, heel kort uit (milliseconden) met een heel laag vermogen. Een continue storing kan dus nooit van de sensoren komen. Deze sensoren zich dan ook Niet te vergelijkken met draadloze koptelefoons (die continu uitzenden) of met mobiele telefoons (die met große vermogens uitzenden).

De sensoren geben verschillende waards aan, ook al liggen zeucht bij elkaar

De sensoren können allemaal een bepaalde afwijking hebben. Als de ene temperatuursensor bijv. een halve graad maar boven afwijknt en de andere sensor een halve graad maar beneden, dan kan dit al oplopen tot 1 graad! Beide sensoren vallen dan nog wel binnen de tolerantie en specificaties. Ook is de locatie hoog of laag, tocht of geen tocht en zon of schaduw erg belangrijk.

Zijn de sensoren gekalibreerd en hoe kan ik het system hetsystemen kalibreren?

We gebruiken digitale sensoren die allemaal binnen hun fabrieks-specifikaties vallen. Er zijn ziekenhuizen en apothekers die de AREXX sensoren eenmaal per一年多 door een gecertificerd bedrijf op locatie lately kalibreren. De (afwijkende) waarde kan in de software door middel van een offset gecorrigeerd worden.

Wat is het verschil:tussen de TSN-, IP- en de PRO-sensoren?

De werkung is hetzelfde, je kunt ze naast elkaar gebruiken. De PRO sensoren hebben een display, zich extern te voeden met behulp van een junction box en zich spatwaterdicht. De IP sensoren zich waterdicht.

Kun je de sensoren in de koelkast of diepvries gebruiken?

Onze sensoren worden inmiddels veel gebruikt in klimaatkasten, koelkasten en vriezers in een professionele omgeving zoals keukens, laboratoria en apotheken. Vanuit het oogpunt van hygiène en batterijduur is het Niet verstandig om de complete sensor in de koelkast of vriezer teplaatsen. Beter is het om een sensor met externe voeler te gebruiken. De voeler gaat dan in het apparaat en de sensor met batterijen blijdt dan buiten het apparaat.

Hebben de sensoren een batterij-indicatie?

Helaas hebden de sensoren geen batterij-indicatie. Er moest gekozen worden:tussen een signalsterkte-indicatie (RSSI) of een batterij-indicatie. In verband met het wispelturige gedrag van de radiosignalen is gekozen voor de signal-sterkte-indicatie.

Hoe lang duurt het voordat de batterijen leeg zijn?

Met goede AAA Lithium batterijen kuren de TSN- en PRO-sensoren ongeveer eenaar werken. De IP sensoren kuren met goede AA Lithium batterijen 2aar ofmeer werken.Bij temperaturen onder nul, zal de levensduur van de batterijen sterk teruglopen.

Wat is het verschil tussen BS-500/TL-500 en de BS-510, TL-510 en de BS-510?

Alleen de interne back up batterij voor de interne klok. De functionaliteit is verder 100% hetzelfde, alleen bij stroomuitval blijf de interne klok doorlopen en hoeft Niet eerst met behulp van een PC waar (automatisch) ingesteld te worden. Hier-door kan het loggen na de stroomuitval gecontinueerd worden.

Hoe kan ik de BS-510 of BS-1000 resetten?

Schakel de module uit en verwijder gedurende 20 seconden de interne back up batterij.

Als de BS-510 of BS-1000 kort op geheugen werkt, dan is er helemaal geen data in het geheugen opgeslagen, de gele LED brandt wel?

Dit is correct, het Flash (blijvend) geheugen werkkt met een kort tussengeheugen (niet blijvend), dat eerst vol要去en voordat de inhoud waar het flash geheugen worden geschreven. Als er alleen informatie in het vluchtige tussengeheugen staat en de module worden uitgeschakeld, dan worden er niets opgeslagen.

Als ik de BS-510 of BS-1000 aansluit op de PC worden de data nicht overgedragen op de PC?

De gegevens uit het flash geheugen worden door de logger software uitgelezen, zodia de software verbinding legt met de module. Als dat nicht gebeurt controller dan:

• of de logger software is geinstalleerd en werk
• of de verbinding met het basisstation werkt: in de logger komen dan neue meetgegevens binnen.
• of er geevens aanwezig় in het flash geheugen
• of het flashgeheugen correct werkt

Op het de AREXX website staat een Test programmeoor het flash geheugen. Daarnaast staat in de logger software een tool om het bgeheugen leeg te make.

Hoe kaak ik het geheugen leeg van de BS-510 of BS-1000 (de gele LED blijft branden)

De BS-1000 heeft een 'maintenance' paging in de 'administrative pages' gedeelte, waar het data flash geheugen geseset kan worden. Hierbij worden tevens de werkking van het flashgeheugen gecontroleerd. Daarnaast staat in de logger software een tool om het bgeheugen leeg te makeen.

Hoe weet ik of het interne geheugen nog werkt?

Door middel van de Flash test op unsere website. Bij de BS-1000 kan tevens gebruik gemaatk worden van de 'maintenance'agina, zich vorige vraag

Wat kan ik met Messenger?

Met de messenger software bent u in staat berichten te sturen via e-mail en/of http metkaarin de meest recente meetgegevens van een sensor. Hierbij kan ervoor gekozen worden dit alleen te doeon als aan bepaalde voorwaarden voldaan is, bijv. temperatuur is lager dan 0 graden Celsius. De http berichten konnen gebruikt worden om een webserver met actuele meetgegevens real-time teactualiseren. De PC-versie van de messenger kan ook een cmd shell scriptuitvoeren; de BS-1XXX/TL-09 versie kan een buzzer lately afgaan.

Zie ook manual_BS1000_messenger.pdf

Wat zich rules?

De messenger software maakt gebruik van zgn. rules om te bepalen wat er als reactie op een binnengekomen meting moet gebeuren. Er kuren meerdere rules voor een logger gedefiniereeerd zich. Een rule is een beschrijving die is opgebouwduit de conditie, en een actiebeschrijving. Als aan de geveven voorwaarden voldaan is, zoals omschreiben in de conditie, worden de bijbehorende actieuitgevoerd: bijv. het zenden van een e-mail.

Hoe kan ik de rules gebruiken?

Rules worden gedefini两张 met de logger software, of met de rule editor voor gebruik met de BS-1XXX / TL-09. De rule editor definiert een rule file met 1 of meerdere regels. Deze rule file kan geupload worden maar het basisstation. De BS-510/BS-510werkt alleen via de PC software.

Hoe ziet een voorbeeld rule eruit?

(v< 0 ||v>9) && $i==11867

Hoe laad ik een rule in de BS-XXX of BS-1XXX ontvanger?

De BS-510 werkkt alleen via de PC software, hier kan dus geen file geupload worden. De rules worden hier met de messenger software gedefinieree. De BS-1000/TL-09 kan zonder PC software werken. Bij deze apparaten worden een rule file geupload. Dit kan op diverse manieren:

• via de ConfigFileUpload tool: via USB können de rule files en andere configuratiebestandenaar het station worden geupload.

Waar staat de gebruiksaanwijzing van de Multilogger software?

Alle Informatie en de gebruiksaanwijzing van de multilogger software staat in de help funktie van de software.

De BS-1000 is via het network Niet toegankelijk

• Controller de netwerkaansluiting; is de netwerkplug goed aangekoppeld?
• Werkt bijv. een laptop via deze connector?
• Sluit de USB en netwerkkabel aan en gebruik de Networkconfigtool onder het tool menu in de logger software. Met deze toolkest u het huidige IP adres van de BS-1000 achterhalen.
• Controller indien van toepassing de DHCP server.
• Maak via de internet browser contact met de BS-1000, gebruik het IP adresuit de Networkconfigtool.
• Controller of de BS-1000 werkdt via de USB poort.
• Controller of de LED bij de networkconnector op de BS-1000 knippert.
• Flash de LASTDE firmware in de BS-1000 (download via www.arexx.com/templogger).
• Controller de Firewall en antivirus programa's

Of vraag hulp van de netwerkbeheerder.

Ik kan nicht (meer) Inloggen als admin op de BS-1000

Soms moet u even een paar minuten wachten voordat u opnieuw in kunt loggen. De BS-1000 za een admin-sessie voor 2 minutes aanhouden. Er mag slechts 1 admin-sessie gelijktijdig plaatsvinden. Gebruik bij voorkeur de logout link zodra u de administrative pages verlaat: u hoeff dan Niet te wachten bij opnieuw inloggen.

Controller het IP adres, misschien is dit gewijzigd door de DHCP server.

Kan de sensordata gebruikt worden in unsere eigen software?

Ja, de beschrijving hoe dit gereiliseerd kan worden staat onder START > ALLE PROGRAMMAS > Temperatur Logger > Help > Server Interface Help. Bij de BS-1000 kan ook gebruik gemaatk worden van de messenger functionaliteit. Daarnaast kan met bijv. de cdata.xml pagination ook de meest recente sensordata worden uitgelezen in xml formaat.

Ik wil de data van de BS-1000 zichtaar make np internet?

Via multilogger.nl kan tevens over meertere sensoren gestructuereerd worden gelogd.

Hoe kan ik de BS-1000 gegevens ook op是我的 laptop ontvangen?

Dat kan op diverse manieren: rechtstreeks via USB, via de synchronisatie functie (zie volgende vraag) en via een web server.

Kan ik deze gegevens ook ontvangen op meerdere PC's of laptops?

Ja, met behulp van de sync file config tool. Met behulp van de synchronisatie functie van de logger software kan de data over meerdere PC's worden verdelijk en samengevoegd. Hierbij kan ook vanmeerdere BS-1000's gekruik gemaakt worden. De communicatie verloopt dan via het http protocol.

Hoe stel ik alles in, zodate gegevens zichtaar zijn op meerdere laptops/PC's?

Dit kan met behulp van de Sync file config tool in het tool menu van de logger software. Het eenvoudigst is een BS-1000 te koppelen aan de PC (via het network) en van waaruit verder te werkken. De BS-1000 kan eenvoudig gekoppeld worden via de BS-1000 wizard. De wizard zal de logger software configureren een rule file uploaden maar de BS-1000.

De sync file config tool maakt een xml bestand aan, met.daarin een beschrijving van de bronnen van de gegevens voor de logger software en een beschrijving van maybee doelen waarnaar de logger software de meetgegevens moet doorsturen.

Zie verder de Synchronization_Configuration_Tool.pdf

Kan ik de BS-500 gegevens van mijn vaste PC ook ontvangen op mijn laptop?

Ja, dat kan door middel van de synchronisatie functie van de logger software. Open de sync file config tool en vul voor de PC een netwerknaam (in dit geval van de laptop) in als doel waarnaar de PC logger de gegevens doorstuurt; en bij de laptop doe noen we hetzelfde, maar vullen nu de naam in van de bron van de gegevens (in dit geval de pc).

Zie verder de Synchronization_Configuration_Tool.pdf

Hoe kan ik de oude Templlogger geevens overzetten maar een andere PC?

Gebruik de back up functie (file->export backup). Deze functie genereert een zip bestand met alle logging gegevens.

Installer de logger software op een neue PC en gebruik de import backup functie om de zip file van de oude PC te importeren.

Ik heb in de software diverse installingen aangepast (bijv. namen en kleuren) en deze installingen zijn nu plotseling weg.

Standaard worden deze installingen opgeslagen in de documentenmap (TempLogSetting.xml). Controller de map waarin de installingen opgeslagen zijn: Logger Menu > Bestand Installingen opslaan als en kijk of�de file "TempLogSetting.xml" staat. Sla de installingen op in een map waar je.altijd rechten voor hebt.

Kan ik de sensordata ook gebruiken om apparaten te besturen?

Met de SAM-04 LAN network I/O relais box kurz u apparaten in- en uitschakelen door middel van relais. De SAM kan direct communicatoren met de BS-1000 zodat u de gegevens van het logger system direct kurz gebruiken om apparaten te besturen. Het geheel, de BS-1000 en de SAM, kan eventueel ook op afstand via een website bewaakt en bestuurd worden.

Is er een Multilogger App?

Ja er is een android app in de google play store
