BEDIENUNGSANLEITUNG BS-510 AREXX

Impressum ©2015 AREXX Engineering Nervistraat 16 8013 RS Zwolle The Netherlands Tel.: [phone] Fax.: [phone] E-Mail: [e-mail]	These Bedienungsanleitung ist urheberrechtlich geschützt. Der Inhaltarf ohne vorherige schriftliche Zustimmung des Herausgebers auch nicht teilweise kopiert oder übernommen werden! Änderungen an Produktspezifikationen und Lieferumfang vorbehalten. Der Inhalt dieser Bedienungsan- leitung kann jederzeit ohne vorherige Ankündigung geändert werden. Neue Versionen dieser Anleitung erhalten Sie kostenlos auf http://www.arexx.com/
"BS-510 und Multilogger" sind eingetragenes Warenzeichen von AREXX Engineering. Alle anderen Warenzeichen stehen im Besitz ihrer jeweiligen Eigentümer. Wir sind nicht verantwortlich für den Inhalt von externen Webseiten, auf die in dieser Anleitung verLINKT wird!
Hinweise zur beschränkten Garantie und Haftung
Die Gewährleistung von AREXX Engineering beschränkt sich auf Austausch oder Reparatur des Geräts und seines Zubehörns innerhalb der gesetzlichen Gewährleistungsfrist bei nachweislichen Produktionsfehlern, wie mechanischer Beschädigung und fehlender oder falscher Bestückung elektronischer Bauteile, ausgenommen aller über Steckverbinder/So- ckel angeschlossenen Komponenten. Es besteht keine Haftbarkeit für Schäden, die unmitt- telbar durch, oder in Folge der Anwendung des Geräts entstehen. Unberührt davon bleiben Ansprüche, die auf unabdingbaren gesetzlichen Vorschriften zur Produktthaftung beruhen. Sobald Sie irreversible Veränderungen (z.B. Anlöten von weiteren Bauteilen, Bohren von Löchem etc.) am Modul oder seinem Zubehör vornehmen oder der Modul Schaden infolge von Nichtbeachtung dieser Anleitung nimmt, erlischt jeglicher Garantieanspruch!
Die Garantie gilt nicht bei Nichtbeachtung dieser Anleitung! Außen dem ist AREXX Engine- ring nicht verantwortlich für Schäden jeglicher Art, die infolge der Nichtbeachtung dieser Anleitung entstanden sind.itte beachten Sie unbedingt die „Sicherheitshinweise".
Es kann nicht garantiert werden, dass die mitgelieferte Software individuellen Ansprüchen genutzt oder komplett unterbrechungs und fehlerfrei arbeiten kann. Weiterhin ist die Soft- ware beliebig veränderbar und wird vom Anwender in das Gerät geladen. Daherträgt der Anwender das gesamte Risiko bezüglich der Qualität und der Leistungsfähigkeit des Gerätes inklusive aller Software.itte beachten Sie auch die entsprechenden Lizenzvereinbarungen auf der CD-ROM!
Prüssen Sie bei problemen auf www.arexx.com ob es ein neue Software version gibt
WICHTIG Vor dem ersten Gebrauch diesen BS-510Empfänger Lesen Sieitte zuerst die Gebracha- anleitung aufmkersam durch! Sie erklär die richtige Handhabung und informiert Sie über mögliche Gefahren. Zudem enthalt sie wichtige Informationen, die nicht allen Benutzern bekannt sein)dürften
Symbole Im Handbuch werden folgende Symbole verwendet:
	Das "Achtung!" Symbol weist auf besondere wichtige Abschnittte hin, die sorgfältig beachtet werden,müssen. Wenn Sie hier Fehler machen, kõnte dies ggf. zur Zerstörung des Roboters oder seine Zubehörs führen und soccer ihre eigene oder die Gesundheit anderer gefährden!
	Das "Information" Symbol weist auf Abschnittte hin, die nützliche Tipps und Tricks oder Hintergrundinformationen enthalten. Hier ist es nicht immer essentiell alles zu verstehen, aber mein ist mehr nützlich.
Sicherheitshinweise - Prüfen Sie die Polung der Netzadapter. - Halten Sie die Modul stets trocken. Wenn das Gerät einmal nass geworden ist, entfernene Sotort die Batterien und die Stromversorgung - Bei längerem Nichtgebrauch die Stromversorgung trennen. - Bevor Sie das Modul in Betriebnehmen, prüfen Sie stets theirsen Zustand sowie auch den der Kabel. - Wenn Sie meinern, dass das Gerät nicht länger sicher betrieben werden kann, trennen Sie es soit von der Stromversorgung und stellen Sie safer, dass es nicht unabsichtlich be nutzt werden kann. - Befragen Sie einen Fachmann, wenn sie sich der Bedienung, Sicherheit oder Anschluss des Moduls nicht safer sind. - Niemals das Modul in Räumlichkeiten oder unter umgängstigen Bedingungen betreiben. - Das Modul besitzt hochempfindliche Bauteile. Elektronische Bauteile sind sehr gegen staatische Elektrizität empfindlich. Fassen Sie das Modul nur an den Rändern an und vermeiden Sie direkten Kontakt mit den Bauteilen auf der Platine.
Normaler Gebrauch Das BS-510 Empfänger registriert uns Speichert für jeder Sensor von AREXX Multi-logger System die Messdaten und einen Zeitstempel. Jede andere Einsatzart als oben beschrieben kann zu Schäden und Risiken wie Kurzschluss, Brand, Stromschlag usw. führen

1a. ÜBERSICHT DES MULTILOGGER SYSTEMS

Das Multilogger System verfügbar über folgende Funktionen:

Die Langzeitregistrierung der Temperatur, Luftfeuchte, CO2-Pegel, usw.
Die Erzeugung von Alarmeldungen mit Hilfe der Messenger Software
Die Übertragung der Sensordaten in die Internet-Cloud (zum Beispiel in den Bereich www.multilogger.nl)
Die Durchführung von IoT-Services (Die Gerätesteuerung im Netz)

Anwendungsbereich

Das Multilogger System wird angewandt im Wohnbereich, in Gaststätten, Hotels, Laboratorien und Geschäften; in allen Bereichen wo Sie Temperatur, Luftfeuchte, CO2-Pegel, usw. überwachen möchten.

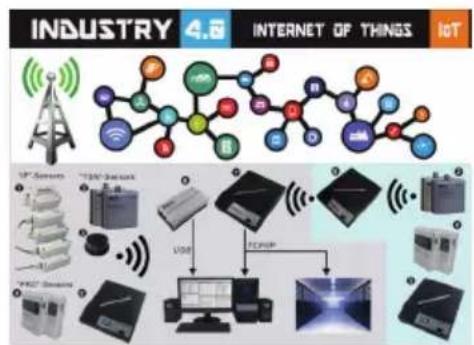

Das Multilogger System enthalt folgende Module:

• Drahtlose Sensoren zur Überwachung von Temperatur, Luftfeuchte, CO2-Pegel, Legionella, Spanningspegel, usw.
• Ein einzeln oder mehrere Empfänger
  Leistungsfähige, kostenlose Software (Multilogger und Messenger)
• Optional eine SAM IoT-Schaltbox (Switchbox)

Das Multilogger System empfängt die Sensordaten und speichert diese an jedem gewünschten Ort. Mit der kostenlosen, leistungsfähigen Software konnen Sie die Daten inspizieren und exportieren. Die kostenlose Messenger Software erlaubt Ohnen per Email Alarmmeldungen zu versenden.

Mit dem LAN, WIFI und GPRS Empfänger können Sie ihre Sensordaten in die Internet-Cloud, auf einen eigenen Webserver oder alternativelyazo in den kostenlosten Testbereich unseres Webservers www.multilogger.nl übertragen.

Spektakulär ist auch die IoT-Option in einem Lan-Netzwerk, die dem Multilogger System erlaubt mit der SAM -04LAN IoT Schaltbox (Switch Box) zuCOMMUNIZIEREN. Mittels SAM-04LAN konnen Sie mehrere Geräte ein-beziehungsweise ausschalten. Das SAM-Modul verfügt über verschiedene Digitalingänge, so dass es von der Umgebung beeinfusst werden kann und nach der von Ihnen festlegten Instruktionen reagieren kann.

1b. MULTILOGGER INFORMATION

SCHNELLSTART

• Lesen Sieitte zuersttheseHandbuch durch.
• Installieren Sie die Multilogger Software
• Schließen Sieitte die BS-510 Modul mit USB Kabel an auf ihre PC .
• Falls Sensoren in Betrieb sind, wird die grüne LED blinken.
• Starten Sie nun die Logger Software

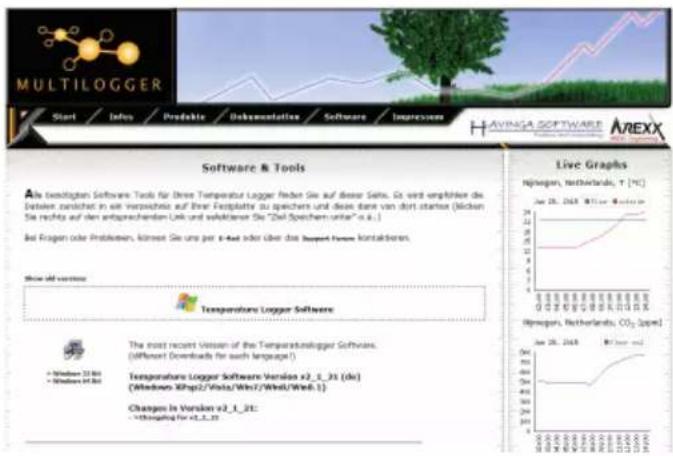

Multilogger software download siehe: http://www.arexx.com

• Die BS510 empfängt die Messdaten, die drahtlos aus den Sensoren übermittelt werden.
  Die Temperatursensoren übertragen ihre Daten in die BS510.
• Am System können viele Sensoren parallel angeschlossen werden.
• Einzelsensoren zum Temperaturelogger sind bei Ihr hem Handler erhältlich.
• Bis zu 60 Sensoren Funktionieren problemlos parallel auf einem einzelnen Empfänger.

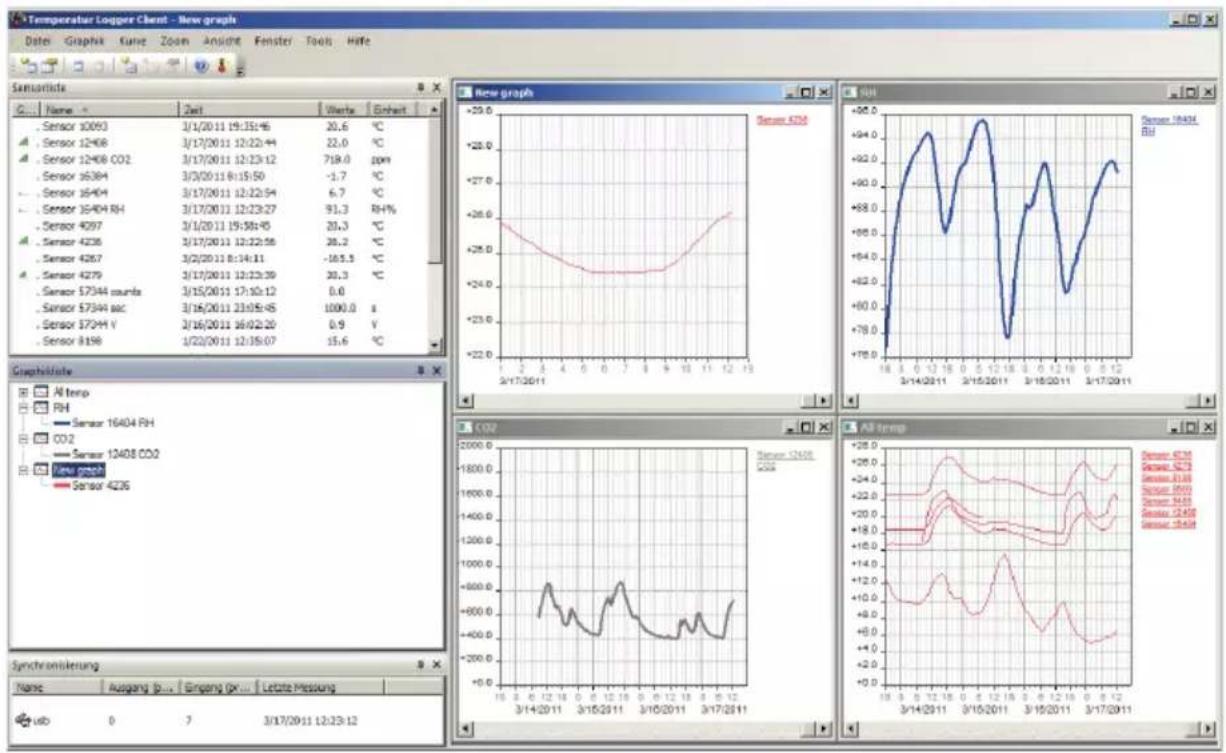

• Das BS510 System zeigt die graphische Darstellung der Sensordaten daurend auf ins Multilogger Software.
• Der Bereich der Sensoren kann von den Umgebungsparametern abhängen.

Je nach Materialegenschaften der Umgebungsparametern können die Sensoren in Kühlanlagen und Tiefkuhlgeräten den Empfänger ggf. nicht erreichen. Besser ist ein externer Führer ins kuhlgerät und die Funk sensor an die außeneite.

Information zur Multilogger-Software

Alle Informationen zur Multilogger-Software finden Sie in der Hillefunktion der Software.

Eine aktuelle Version desses Programms ist abrufbar auf der Website: http://www.arexx.com

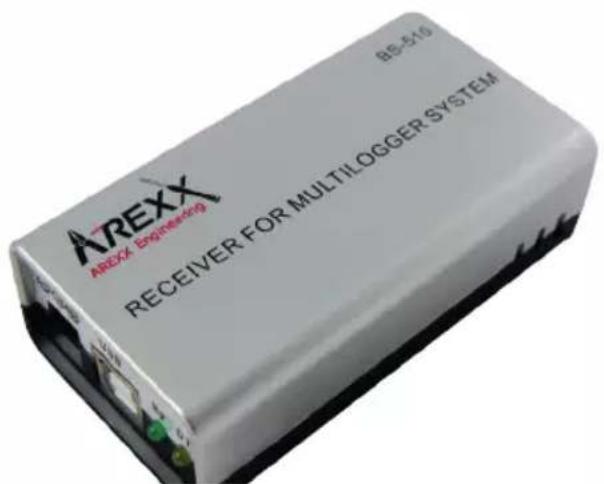

1c. EINLEITUNG ZUR BS-510 BASISSTATION

Die BS-510 registriert für jeder Sensor Messdaten und einen Zeitstempel. Die Messwerte werden auf dem PC in MULTILOGGER Software als graphische Curve angezeigt.

These registrierten Messdaten werden der BS-510 zugesandt, die sie zu den bei der Messenger Software Programmierung auf PC festgelegten Bedingungen (Regeln) überprüft. Dabei wird je nach den vorgegebenen Alarmbedingungen durch PC ein Alarm ausgelöst.

Regeln können mit dem Messenger Softwarezusammengestellt werden, der ebenfalls in der Multilogger-Software zur Verfügung stehen.

Wenn eine Messenger Nachricht erzeugt worden ist, kann diese mittels PC versandt werden.

Die BS-510 ist ein selbstständige Einheit, Über USB angeschlossen auf der PC kann mit die Temperaturlogger-Software die eingehende Messdaten direkt ins Sensorliste Fenster aufzeichnen.

Die AREXX-Multilogger Sensoren melden der Empfangsstation ununterbrochen etwa alle 45 Sekunden einen neuen Messwert. Diese Zeit ist in den Sensoren festgelegt und kann nicht geändert werden!

Die Sensoren und Empfangsstationen verwenden eine Funkverbindung im 433MHz Frequenzband, das bis zu Sendeleistungen von 10 mWatt für die Kommunikation frei verfügbar ist. Je nach baulichen Randbedingungen der Umgebung erhögt die Sendeleistung von maximal 10mW Funkstrecken von maximal 20 bis 40 Metern.

Unzuverlüssige Signalpegel können betrachtlich verbessert werden, indem man die Sensorposition oder Empfängerposition leicht verändert.

Mehr Info Störung in der Funkstrecke sehe: Kapitel 4.

Mehr Info und Anleitungen sehe: http://www.arexx.com

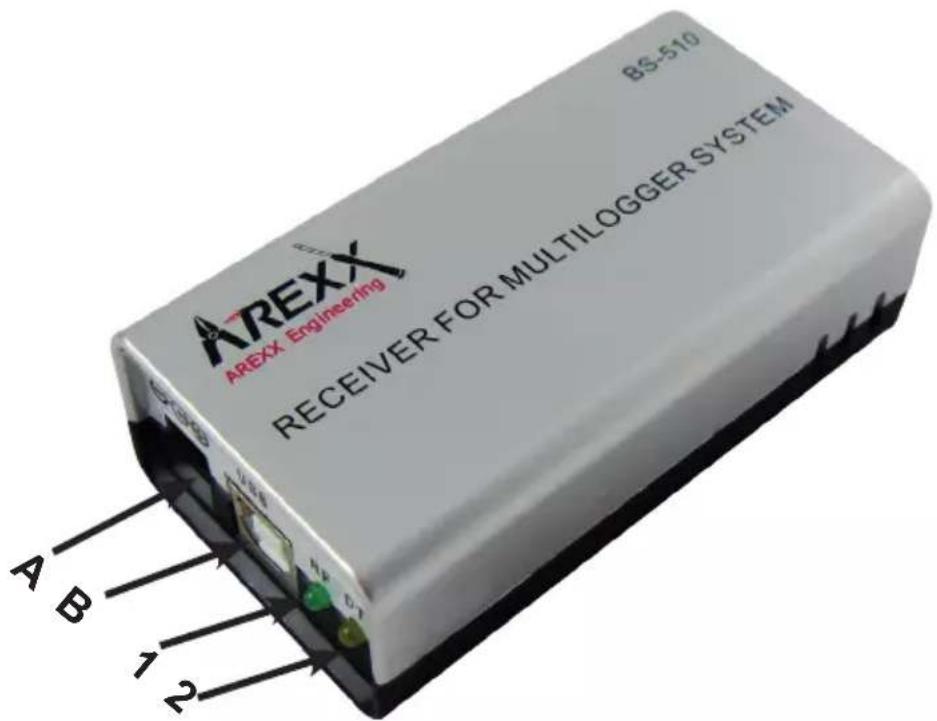

2. ANLEITUNG BS-510

1. Grüne Empfängst LED
2. Orange Data Speicher LED

A. USB Verbinder
B. DC Verbinder

Lieferumfang der BS-510 Base Station

1. Das BS-510 Base Station Modul
2. USB Kabel

Überprüfen Sieitte,ob die Verpackung dieiben genannte Teile enthalt

Der BS-510 ist ein USB Multilogger Empfänger. Das Modul empfängt die Funksignale mit den Messdaten der Multilogger-Sensoren, und transferiert diese zur weiteren Verarbeitung über den USB-Anschluss zum PC. Solange keine Verbindung zum PC verfügbar ist speichert das Modul die Messdaten in einem verfügbaren internen Flash Daten Speicher.

Der Betrieb eines BS-510 Moduls

Wir gehen an, dass Sie bereits die Multilogger Software auf Ihrm PC installiert haben und dass die Sensoren bereits mit Batterien bestückt worden sind. Schreiben Sie nun mit Hilfe des USB-Kabels den BS-510 auf den PC an.

Beim erstmaligen Anschluss wird der USB-Treiber des BS-510(RF_USB) installiert. Bei korrekter Installation der Treiber und Verbindung zur BS-510 erscheint im Synchronisierungsfenster der Multilogger Software die Anzeige 'USB@x', sowie die Firmwareversion des Moduls.

Das Modul wird nun die Messdaten der Sensoren zum PC weiterreichen. Auf dem Monitor der Multilogger Software kann man diese Aktivität auf der Sensorenliste beobachten: in dieser(Liste werden die aktuellste Messdaten aller Sensoren angezeigt.

Solange das Modul von der Stromversorgung gespeist wird, kann das System die eingehende Messdaten verarbeiten. Falls die PC-Verbindung unterbrochen wird (zum Beispiel durch Abschalten des PCs), werden die Daten im internen Datenflash Speicher zwischengelagert (nur wann es ein Externer Netzadapter gibt!).

Wird nun die Verbindung zum PC wieder aktiviert, kann die Multilogger Software die Zwischengelagerte Daten abholen. Mit Hilfe dieser Zwischenlagerung kann man auch dann kontinuierlich messen, wenn der PC zeitweise abgeschaltet wird.

Sie können das Modul (zum Beispiel mit einem Universell Netzadapter) aus einer externen Stromquelle (5 bis 7,5 Volt 500mA ) speisen. Das Modul kann deshalb ohne USB-Stromversorgung autark ("sebständig") arbeiten.

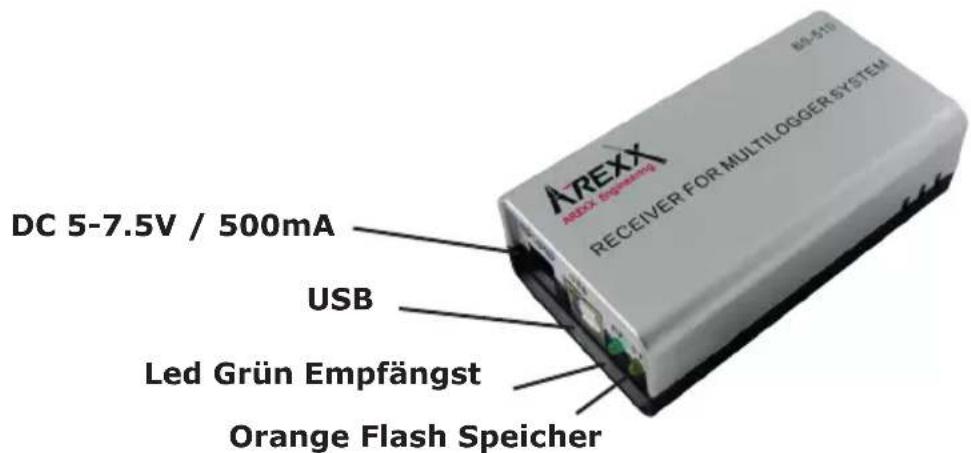

Anzeige-LED

Das Modul verfügt über ein grüne und ein orangefarbenes Anzeige-LED. Das grüne LED wird kurz aufleuchten sobald der BS-510 einen Messdatensatz von einem Sensor erhält.

Das orangefarbene LED wird aufleuchten falls Daten im internen Datenflash Speicher gelagert werden (das heißt sobald und solange die PC-Verbindung fehlt).

Der orangefarbene LED wird abgeschaltet sobald die PC-Verbindung wiederhergestellt wird.

Funksignale

Die Sensordaten werden mittels 433MHz (ISM-Band) Funksignalen übertragen. Für diese Funkverbindung wurde das Modul mit einer internen Antenne ausgestattet. Um eine gute und zuverlüssige Verbindung zu gewährleisten sollte das Modul so installiert werden, dass Radioempfang möglichst weniger von externen Ursachen gestört werden kann, wie zum Beispiel:

-Metallwande,
-armierterBeton,
- gepanzertes oder beschichtetes Glas
- andere Geräte, die ebenfalls im 433MHz Frequenzband betrieben wird.

Funkstörungen können unbekannte Sensoren anzeigen. Man kann diesen Effekt abstellen indem man in der Software eine Sensor-Liste aktiviert.

USB

Der Betrieb der USB-Installation kann von PC zu PC variieren, namentlich beim ein- bzw. ausschalten des PCs. Es kann sein dass der abgeschaltete PC die USB-Anschlüsse immer noch mit Strom versorgt. In diesen Fall bleibt auch BS-510 aktiv, so dass Sie keine externe Stromquelle benötigen.

Es kann aber auch passieren, dass die USB-Anschlüsse dann keinen Strom erhalten. In diesen Fall ist eine externe Stromversorgung für den Betrieb des BS-510 erforderlich.

Es kann passieren, dass der PC die USB-Spannung abschaltet, sobald der Rechner in den Energie Sparmodus / Schlafmodus wechselt (diesen Wechsel kann man in Windows anpassen bzw. abschalten)!

Falls die externe Spannung abgeschaltet wird, stellt der BS-510 seinen Betrieb ein! Sobald der PC aus dem Energie-Sparmodus / Schlafmodus erwacht kann die USB-Spannung beim Hochfahren mehrmals kurz ein- und ausgeschaltet werden, wobei die im BS-510 gespeicherten Daten verloren gehen können! Die im oberstehenden Text beschriebene Probleme treten nur bei bestimmten PC-Typen auf!

WICTIG!

Während der Datenübertragung der Sensordaten kann das BS-510 System keine aktuellen Sensordaten einlesen oder empfangen. Berücksichtigten Sieitte, dass während der Datenübertragung eine eingehenden Sensordaten verloren gehen konnen.

External Stromversorgung

Das Modul kann selbstständig arbeiten solange es mittels externer Stromquelle gespeist wird. Falls die Stromversorgung abgeschaltet wird und das Modul abgeschaltet wird, fehlt ein keine Reihe Messdaten im internen Datenflash-Speicher. Diese Effekt tritt auf, weil wir einen Datencache (Zwischenspeicher) benutzen um eineuge Daten zu bündeln ehe wir diese Bündel in einem Zug in den Flashspeicher übertragen.

Interne Realtime Uhr

Das BS-510 Modul verwendet eine interne Uhr (RTC), mit dem die Daten von einem Zeitstempel versehen werden. Diese Uhr wurde versehen von einer Knopfelle (Batterietyp CR2032) und bleibt daß auch funktionsfähig falls das Modul abgeschaltet wird. Die Uhr wird von der Multilogger Software synchronisiert sobald eine Datenverbindung aufgebaut wird.

Falls die Uhr neu anlauft, weil zum Beispiel die Knopfelle leer ist, kann das System keine Daten verarbeiten, weil keine gültige Zeitstempel zur Verfügung stehen. In thisem Fall werden beiden Anzeige-LEDs simultan blinken.

Das Problem kann behoben werden indem man das Modul auf einen PC mit einer installierten Multilogger Software anschließt. Die Software wird die Uhr synchronisieren, so dass der Datenlogger den Betrieb wiederaufnahme kann. Sie können die Knopfelle einfachersetzen. Die winzige Batterie befindet sich auf der Leiterplatte, die freigelegt wird, indem Sie das BS-510-Gehäuse (in zwei Häften) auftreten.

Software

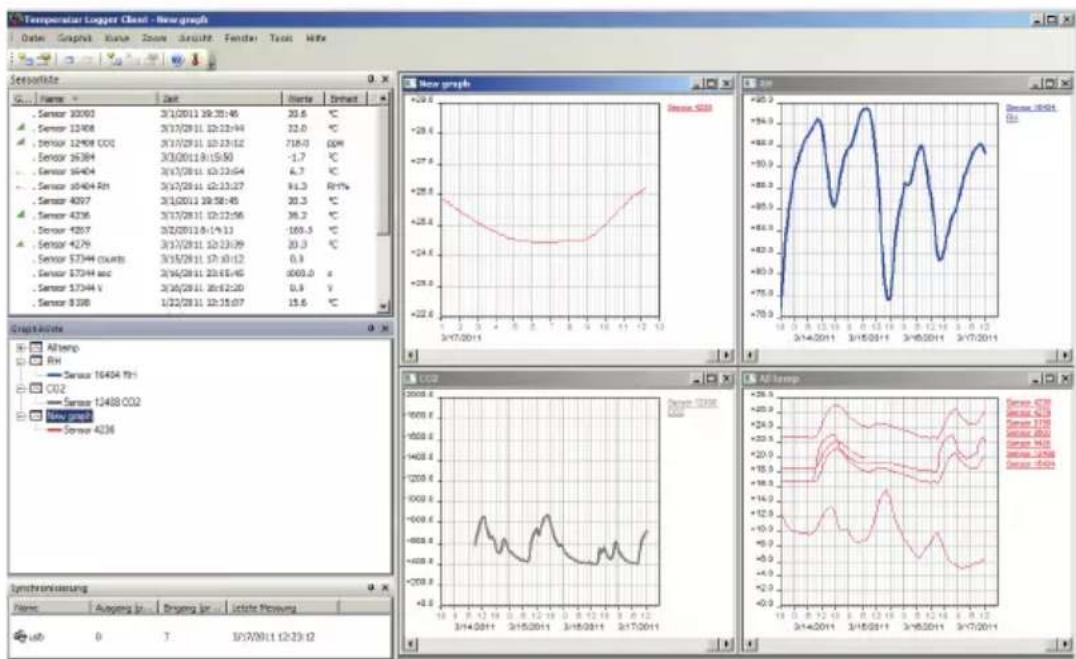

Die Multilogger Software (Templogger Software) ist geeignet für Windows XP und nachfolgende Varianten, und,zwar in der 32 Bits und 64 Bits Ausführung. Die Software ist verfügbar in 4 Sprachen. Die aktuellste Version kann heruntergeladen aus dem Bereich http://www.arexx.com.

Die Software umfasst nebst der Logger Applikation auch die USB-Treiber, den Messenger und eine Vielzahl extra Tools. Auf der Website finds Sie auch eine ausfuhrliche Information zur Multilogger-Produktpalette.

Falls Sie keine neu erzeugte Sensordaten empfangen, sollen den Sie in der Software überprüfen ob die Sensorliste aktiv ist. Eventuell schalten Sie diese Sensorliste vorübergehend ab.

3. Messenger

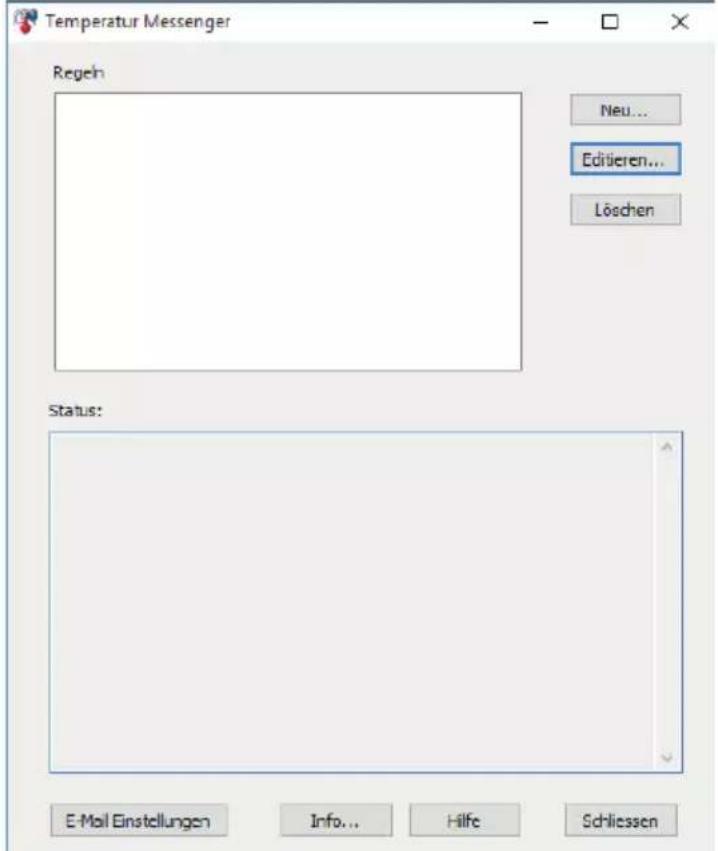

Die Multiloger verfügbar über eine Messenger-Funktionalität (diese ist auch installiert mit die Multilogger-Software).

Die BS-510 empfängt Sensordaten und die Messenger pruft für jeder Messwert, ob der Datensatz in einer Regel weitereicht einer festgelegten Bedingung entspricht. Eine Regel kann auch auf zeitlich bedingte Reignisse reagieren.

Eine Regel besteht aus einer Bedingung und einer Aktionsfestlegung. Die Bedingung wird aufgrund des Messwertes überprüft. Falls die Bedingung mit einem „TRUE" (= „wahr") erfüllt wird, führt das System dieazo festgelegte Aktion durch.

3.1. Messenger Rules (Regeln)

Das Regelwerk kann mit dem Regeleeditor angepasst werden, die im Softwarepaket für die Temperaturloggersoftware zur Verfügung stehen (siehe dazu: www.arexx.com).

Die Regeldatei (rule-file) kann via messenger ins PC gespeichert werden.

Dazu kann man den Regeleditor ins Messenger Programm benutzen.

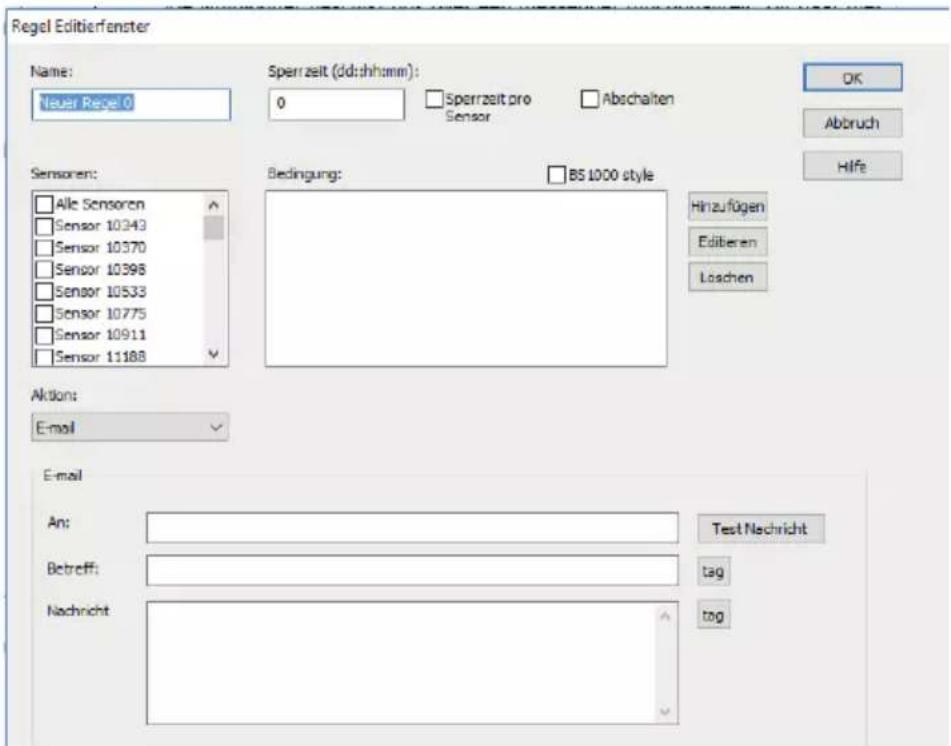

Der Rule-Editor (d..h der „Regel-Editor“) ist ein Hilfsmittel zur Erstellung einer „Rule-Datei". Die Messenger-Funktion ermöglich den Start einer oder mehrerer Aktionen aufgrund eines eingengangenen Messwerts, falls eine Anzahl zuvor festzulegender Regeln erhalten worden ist.

Die verfügbar Aktionen bestehen aus dem Versand einer E-Mail, dem Versand einer HTTP-Anforderung (HTTP-Request). Sie können mehrere Regel nleichzeitig definieren.

Eine Regel besteht aus einer Bedingung und der damit verknüpften Aktion. Evaluation der Bedingung und Aktion werden immer im Kontext der eingangenen Messung durchgeführt.

Je nach Art der Aktion werden folgende Parameter benötigt:

Für eine E-Mail:

Name der Regel
Sperrzeit fur die Regel
Bedingung fur diese Regel
E-Mail Adresse
- Betreffzeile für die E-Mail
E-Mail-Nachricht

Für eine HTTP-Anforderung (Request):

Name der Regel
Sperrzeit fur die Regel
Bedingung fur diese Regel
- HTTP Request Typ: GET oder POST
- HTTP Request url
- HTTP Request Nachricht

Die Sperrzeit für die Regel legt die Zahl der Sekunden fest, in der die Regel

Bedingung

Die Bedingung für eine Regel bildet eine logische Funktion, die im Kontext der eingengangenen Messung ausgewertet wird. Der Messwert und die zugehörigen Attribute werden als Variable herangezogen.

Folgende Variable sind verfügbar:

Variable Umschreibung
v Messwert
q sensortype 1 = Temperatur (°C), 3 = RV% (%, 5=CO2 (ppm)
i Identifikationsnummer des Sensors
r rssi Wert (Signalpegelwert in dBm)
h Stundenangabe der Uhrzeit der Messung
m Minutenangabe der Uhrzeit der Messung
s Sekundenangabe der Uhrzeit der Messung
Y Jahresangabe der Uhrzeit der Messung
M Monatsangabe der Uhrzeit der Messung
D Tagesangabe der Uhrzeit der Messung
S Zeitangabe der Messung in Sekunden seit 1-1-2000 UTC
c Wochentag Messung (0=Sonntag, 1=Montag, usw...)
a(Ien) durchschnitt Laufzeit (len = Länge in Sekunden)
b(Ien) Mindestlaufzeit (len = Länge in Sekunden)
e(Ien) Höchstlaufzeit (len = Länge in Sekunden)
p(dt) Voriger Wert. Wenn dt=0, wird der vorige Messwert gegeben, ansonsten wird der interpo-lierte Wert zum Zeitpunkt minus dt Sekunden angegeben.

Abgesehen vom (S) sind alle Zeitangaben in UTC festgelegt, wobei die Zeitzonen-Offsetangabe in der Maske der Time server-Konfigurationsseite berücksichtigt wird. Die Zeitangabe )S$ wird in UTC angegeben.

Die Bedingung wird als logischer Ausdruck strukturiert. Zur Festlegung kann man folgende logischen Vergleichsoperatoren benutzen: (<, <=, >, >=, <>, == en !=), und die logischen Operatoren AND (&&), OR(||) und NOT(!). Außerdem kann man die Ausdrücks strukturieren mit dem Klamm-merpaar ^ (_n und ).

Beispiele:

Ausdruck	Umschreibung
v<10 ergibt true, sobald die Messung den Wert 10 unterscheiditet.
v<10 && i=8297 ergibt true, sobald die Messung für Sensor 8297 den Wert 10 unterscheiditet.
(v<-10 || $v>10)&&c==0 ergibt in	true, sobald die Messung den Wert -10 unterscheiditet oder den Wert 10 überschreitet und der Wochentag ein Sonntag ist.

Der HTTP-Bericht, die E-Mail-Nachricht und die Betreffzeile für die E-Mail sind Textfelder, die mit Varablen ausgestattet werden können. Der Wert einer Varablen wird bei der Gestaltung des Nachrichtentextes an der Stelle der Varablen in Text umgewandelt.

Variabele Umschreibung
v Messwert
q sensortype 1 = Temperatur (°C), 3 = RV% (%, 5=CO2 (ppm)
Identifikationsnummer des Sensors
r rssi Wert (Signalpegelwert in dBm)
h Stundenangabe der Uhrzeit der Messung
m Minutenangabe der Uhrzeit der Messung
s Sekundenangabe der Uhrzeit der Messung
Y Jahresangabe der Uhrzeit der Messung
M Monatsangabe der Uhrzeit der Messung
D Tagesangabe der Uhrzeit der Messung
S Zeitangabe der Messung in Sekunden seit 1-1-2000 UTC
w Fehlt; Zeitpunkt an dem die letzte Messung nicht an den http-Server weitergerecht werden konnte. Wird zur Synchronisation des Temp-Loggers bestehtigt.
t time string measurement time in hh:mm:ss format
d time string; Zeitpunkt kt der Messung im Format: hh:mm:ss
$ p(dt) Voriger Wert. Wenn dt=0, wird der vorige Messwert angegeben, an-sonsten wird der interpolierte Wert zum derzeitigen Zeitpunkt minus dt des Sekunden angegeben.

Abgesehen von w und S gilt für alle Zeitangaben UTC plus Zeitzonen-Offset (laut Definition in der Time server - Konfigurationsseite. Für die Zeitangaben w undS gilt die UTC.

Für die HTTP-Anforderung gilt, dass die Nachricht mittels „encode" codiert wird. Dabei werden nicht-alphanumeric Zeichen in %hh-strings umgewandelt, wobei „hh" eine hexadezimale Zahl darstellt. Eine Ausnahme bildend bzw. die Reihen &&' und ==': diese werden umgesetzt in &&', beziehungsweise ='. Die Nachricht zum HTTP-Request wird im Request-Header (die Kopfzeile POST) weitergereicht, beziehungsweise an den url des Requests (GET) hinzugeführ. Dabei wird das Trennungseizen ?' zwischen url und Nachricht hinzugeführ.

Beispiel einer Nachricht:

id == i && value == v

In thisem Beispiel wird ein Webserver programmiert, um den angegebenen String in zwei Parametern 'id' und 'value' zu dekodieren. Mit dieser Methode kann der BS1200 ohne zugeschalteten PC eine Websitesite mit aktuellen Messdaten versorgen. Diese Methode wird auch zur Synchronisation des Temp-Loggers angewandt.

Datum im Flashspeicher

Eine spezielle xml Maske gibt externer Software Zugang zu den Daten im Flashspeicher. Die 'data xml' Seite gibt Messungen von einem bestimmten Zeitraum an.

Die Seiten werden mit folgenden Variablen abgerufen:

Parameter name	Typ Umschreibung
A timestamp Start der Periode; Anzahl Sekunden ab 1-1-2000
B timestamp Ende der Periode; Anzahl Sekunden ab 1-1-2000
C integer Sensor id
D integer Sensortyp; 1=Temperatur	3= RH%, 5=CO2

Beispiel:

http://log77.lan/data.xml?A=327682224&B=327685203&C=4096&D=1

Dieser Abruf erzeugt folgenden Datenatz:
<?xml version="1.0" encoding="utf-8"? >
<measurements>
<value id="4096" type="1" t="327682224">25.1</value>
<value id="4096" type="1" t="327682287">39.5</value>
<value id="4096" type="1" t="327682335">33.7</value>
<value id="4096" type="1" t="327682378">30.7</value>
<value id="4096" type="1" t="327684165">23.1</value>
<more>327684165</more>
</measurements>

Die xml Daten umfassen 'measurements' Elemente als Root-Elemente. Dieses Element enthalt 0, 1, oder mehr 'value' Elemente. Jedes 'value' Element stellt eine Messung dar. Es besitzt folgende Attribute:

• id Sensoridentification
• type Sensortyp; 1=Temperatur, 3=RH, 5=CO2
• t Zeitangabe; Anzahl Sekunden ab 1-1-2000

Der Messwert selbst ist als Elementwert angegeben.

Da die Datenübertragung eine gewisse Zeit dauern kann, kann die xml Daten gekürzt werden, sowie es im oberen Beispiel der Fall ist.

4. Störungen

Unterschiedliche Randbedingungen können den Datentransfer der Temperaturdaten beeinträchtigen. Störungen außern sich in der Regel durch Lücken in den graphischen Temperaturkurven für den zugehörigen Sensor.

Generell untersucheniden wird drei Störungsquellen für den Kommunikationsprozess:

1. Störung im USB-Empfänger
2. Störung im Temperatursensor
3. Störung in der Funkstrecke zwischen Temperatursensor und USB-Empfänger

4.1. Störung im USB-Empfänger

Der Empfänger registriert kein einziges Signal, undzar auch, wenn der Sensor unmittelbariben dem Empfänger platziert wird.

Mögliche Ursachen sind:

• Der Empfänger ist nicht mit dem USB-Kabel auf dem Computer angeschlossen
• Das USB-Modul wurde nicht korrekt installiert
• Unbekannten Softwareproblem im Computer

Lösungswege:

• Überprüfen Sieitteobim Computerfenster Synchronisierung der Temperaturdarstellung ständig die Meldung 'USB@x' eingeblendet wird. Falls an dieser Stelle ständig die Mitteilung 'Störung der RF_USB-Kommunikation' erscheint, hat Windows den USB-Empfänger nicht gefunden.
• Entfernen Sie das USB-Kabel, warten Sie nun 10 Sekunden und schreiben Sie das Kabel wiederum an.
• Deinstallieren Sie die Temperaturlogger Software und wiederholen Sie die Installation.
• Kontrollere die BS-510RTC Batterie (Beachten Sieitte die Polarität der Batterien!!)

4.2. Störung im Temperatursensor

Der Empfänger registriert von einem Sensor Signale, aber keine Signale eines bestimmten Sensors.

Mögliche Ursachen sind:

• Die Batterien im Sensor fehlen oder sind zu schwach
  Die Batterien im Sensor sind falsch gegt
• Der Sensor befindet sind außerhalb der Empfangsreichweite des USB-Empfängers
• Der Sensor wurde beschädigt (z.B. durch auslaufender Batterie, oder Verunreinigungen, bzw. Korrosion an den Batteriekontaktstellen).
• Das Funksignal wird gestört (Siehe Punkt 3)

Lösungswege:

• Bestücke den Sensor mit vollgeladenen Batterien und wiederhole den Kommunikationstest (Beachten Sieitte die Polarität der Batterien!!)
• Überprüfen bzw. reinigen Sieitte die Batteriekontaktstellen

4.3. Störung in der Funkstrecke

Der Empfänger registriert gar keine, oder ggf. nur weniger Signale von einem oder von mehreren Sensoren.

Mögliche Ursachen sind:

• Trennwände oder Decken mit Eisengeflecht befinden sich in der Funkstrecke zwischen Sensor und Empfänger
• Sensor und/oder Empfänger wurden auf einer Metallfläche platziert
• Sensor und/oder Empfänger befinden sich in einem Bereich mit hoher Luftfeuchte
• Zwischenliegende Fenster mit Doppelverglasung, Beschichtung oder einer Kondensationsschicht
• Betrieb innerhalb der 20m-Reichweite anderer 433MHz Geräten
• Störungen durch Funksignale von Funk- oder Fernsehsenderanlagen
• Betrieb innerhalb der 2-5m-Reichweite anderer elektrischen oder elektronischen Anlagen, wie z.B. Computersysteme oder Mikrowellengeräte.
• Der Ladezustand der Batterien im Sensor liegt zur Neige (Siehe Punkt 1.2)

Lösungswege:

• Korrigiere die Position des Sensors, bzw. des Empfängers
• Entferne die Störungsquelle

Prufen Sie bei problemen die internet Uhr Batterie von BS-510 (Typ CR2032)

4.4. Kommunikationstest

Ein einfacher Test überprüft den Kommunikationsweg zwischen Sensor und Empfänger.

1. Entfernen Sieitte die Batterien aus dem Sensor
2. Nur falls ein Eintrag bereits vorhanden ist: Entfernen Sieitte den Sensoreintrag in der Temperaturlogger Software (rechte Maustaste aktivieren)
3. Platzieren Sie den Sensor auf 1 Meter Abstand zum betriebsbereiten Empfänger
4. Bestücken Sie den Sensor mit den Batterien
5. Die zugehörige Sensornummer muss nun innerhalb von 5 Sekunden in der Sensorliste auftauchen.

Technische Daten

Type:

BS-510

Funksignale: ISM 433MHz, Multilogger RF-Protokoll.

USB: USB 2.0, Multilogger USB-Protokoll.

Stromversorgung: 5 - 7.5V DC / 100mA

RTC Batterie: CR2032 3V

Internet Speicher: 2MB Data-flash (etwa 9 Tage für

10 Sensoren, 18 Tage für 5 Sensoren, usw.)

Software: http://www.arexx.com

Zusätzliche Informationen und Softwareupdates entnehmen Sieitte der Webadresse www.arexx.com

Weitere Fragen zu dieser Produkt können Sie im Forum der Website www.arexx.com stellen.

5. FIRMWARE UPDATES

AKTUALISIERUNG DER FIRMWARE

Die Firmware des BS-510 Sensors kann folgendermaßen erneut über USB programmiert werden:

1. Download der aktuellsten Firmware von www.arexx.com/Software
2. AnschlieBend muss die ZIP Datei ausgepackt werden.
3. Starten Sie „Flash" mit der rechten Maustaste (Bitte als Administrator ausführten).

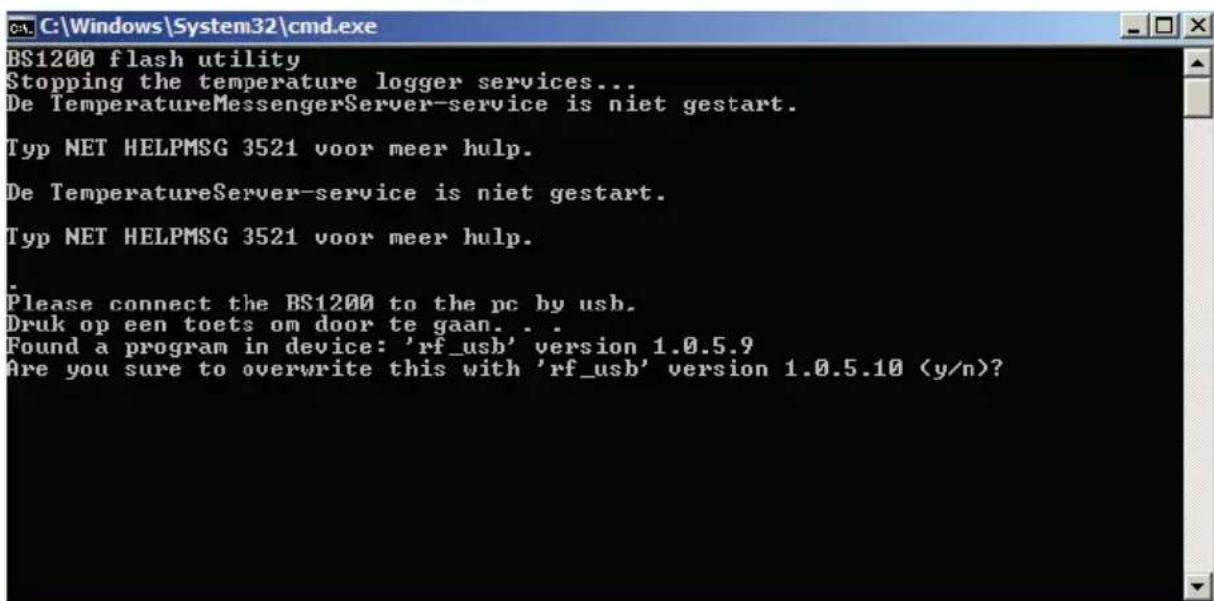

4. Normalerweise wird daraufhin ein DOS-Fenster geöffnet.

1. Bestätigen Sie die Aktion mit „Enter" und Y.

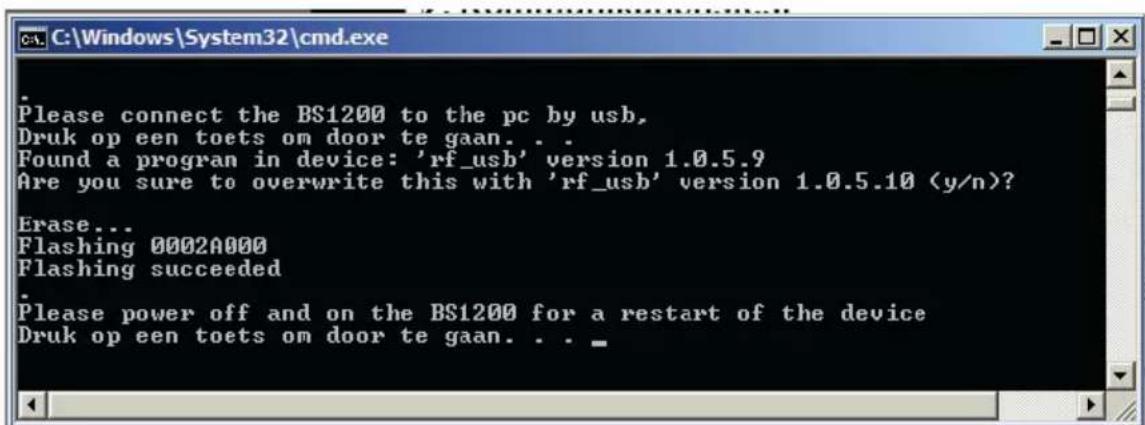

1. Mit der Bestätigung „Flash succeeded" wird das Update erfolgreich abgeschlossen.
2. Starten Sie die BS-510 erneut.

APENDIX

& TIPS

Treiber prüfen

• Überprüfen Sie (unter: Start > Konfigurationsmaske > Geräte und Drucker), ob der RF-USB aufgeführrt wird. Installieren Sie den Treiber erneut. Schließen Sieitte das Gerät erst dann an, wenn die Installationssoftware Sie dazu auffordert!
• Überprüfen Sieitte die korrekte Installation der Treiber und die Verbindung zum PC. Überprüfen Sie, ob im "Synchronisierung"-Fenster der Multilogger Software 'USB@x' und auch die Version der Firmware des Moduls angezeigt wird. (Multilogger Software Menu - Ansicht Werkzeugleisten)

Sensoren Prufen

Bestücken Sieitte die Sensoren mit Batterien. Die Sensoren melden sich in der Software automatisch an. Überprüfen Sie im Fenster "Sensorliste" der Multilogger Software (Multilogger Software Menu - Ansicht Werkzeugleisten) die Sensor Anzeige. Die Sensorliste enthalt drei Spalten:

(1) den Sensornamen,
(2) Datum und Uhrzeit der aktuellsten Messung und
(3) den zugehörigen Temperaturwert.

Unbekannte Sensoren

Wann Sie unbekante Sensoren ins Empfänger Speicher haben können Sie diese Löschen mit die TOOL "Erase Data Flash Tool"

RESET BS-510

Spannung und Batterie etwa 20 Sekunden entfernen.

Information zur Multilogger-Software

Alle Informationen zur Multilogger-Software finden Sie in der Hilfefunktion der Software.

Information zur Messenger-Software

Alle Informationen zur Messenger Software finden Sie in der Hilfefunktion der Software.

WIR EMPFEHLEN IHNEN, DIE MULTILOGGER SOFTWARE REGELMÄSSIG ZU AKTUALISIEREN - SIEHE: WWW.AREXX.COM

FAQ AREXX MULTILOGGER

Wasist ein Logger?

Ein Logger empfängt über längerer Zeit drahtlos Sensor-Messdaten. Unser Multilogger registriert zum Beispiel ständig alle 45 Sekunden die Temperatur, Luftfeuchtigkeit, Spannung oder einen anderen Parameter und speichert diese Daten, unter anderem zur Darstellung in einer Graphik. Esspiel damit keinealanders wichtige Rolle, ob damit gelegentlich einzelte Messwerte verpasst werden.

Was benötige ich für ein AREXX Multilogger-System?

Für ein Funktionsfähiges Multilogger System sind drei Teile wichtig:

• ein Empfänger (BS-510, BS1000 oder zum Beispiel TL9-ALU)
• zumindest ein Sensor bzw. mehrere Sensoren

(AREXX TSN-, IP oder die PRO-Serie)

• die AREXX Logger Software

Die BS-30, BS510 oder BSXXXX Funktioniert nicht

• Überprüfen Sie, ob die Data Receive-LED gelegentlich blinkt.
• Sind das USB-Kabel und die externe 5 Volt Spannung korrekt angeschlossen?
• Ist die Polarität (+ und -) der 5 Volt Spannung korrekt gewählt worden?
• Ist die Treibersoftware korrekt installiert worden? Sehen Sie, ob im "Synchronisierung" Fenster der Multilogger Software die Anzeige 'USB@x', erscheint, sowie die Version der Firmware des Moduls. (Multilogger Software Menu Ansicht Werkzeugleisten)

Ich habe Probleme mit dem Treiber des BS-xxx Empfängers

Überprüfen Sie (unter: Start > Konfigurationsmaske > Geräte und Drucker), ob der RF-USB aufgeführrt wird. Installieren Sie den Treiber erneut. Schließen Sieitte das Gerät erst dann an, wenn die Installationssoftware Sie dazu auffordert!

Der Empfänger ist in der Geräteverwaltung aufgeführrt, aber ich sehe keine Sensoren in der Sensorliste. Auch die Data Receive-LED blinkt nicht.

Zu dieser Problem können drei Ursachen führen:

Die Sensoren versenden keine Signale

• Überprüfen Sie die Batterien (Polarität und Spannung)

• Die Sensoren befinden sich nicht in der Reichweite des Empfängers

• Legen Sie den/die Sensoren geben dem Empfänger

• Der Empfänger Funktioniert nicht

• Tauschen Sie den Empfänger gegen ein Funktionierendes Exemplar

Am Empfänger gehen Daten ein (Data LED blinkt gelegentlich), aber ich seine keine Sensoren in der Sensorliste.

Das Filter in der Sensorliste ist eingeschaltet (Starten Sie die Logger-Software -> Menu -> Ansicht -> Pfeil nach unten -> Sensor Filterliste). Diese Filterliste muss leer sein. Sonst empfängt das System nur die in der Liste aufgeführten Sensoren!

Wie kann ich feststellen, ob die Sensoren Funktionieren?

Sorgen Sie damit, dass der Sensor sich in der Höhe des Empfängers befindet (zum Beispiel in etwa 3 Meter Entfernung). Überprüfen Sie nun die Batteriespannung: die sollte minimal 1,3V pro Batteriezelle sein. Setzen Sie die Batterien in den Sensor. Beachten Sie bereits die korrekte Polarität (+ und -)! Innerhalb von etwa 5 Sekunden nach Einsetzen der letzte Batteriezelle wird der Sender Daten übertragen. Dabei blinkt die grüne LED und der Sensor wird in der Sensorliste sightbar.

Kann der Funksensor andere Geräte ständig stären?

Der Sensor übertragt etwa einmal pro Minute Daten. Die Übertragung dau-ert nur weniger Millisekunden und benutzt sehr weniger Leistung. Eine ständig vorhandene Störung kann deshalb niemals von den Sensoren herrhren. Die Sensoren sind deshalb auch nicht mit drahtlosen Kopfhörern vergleichbar, die ständig funken, oder mit Handys, die mit hoher Leistung Funksignale aussen.

Die Sensoren liefern entsprechliche Werte, auch wenn sie unmittelbarbebeneinanderliegen.

Die Sensoren können alle mit gewissen Fehlertoleranzen arbeiten. Zum Beispiel kann ein Temperatursensor 0,5 Grad zu viel und sein Nachbar 0,5 Grad zu weniger registrieren, wodurch bereits ein Fehler von 1 Grad entstehen kann, obwohl beiden Sensoren sich noch in innerhalb des Bereichs der spezifizierten Fehlertoleranzen befinden. Auch die Einbaulage (hoch oder tief), die Luftströmungsbedingungen, die Sonneneinstrahlung bzw. Schattenposition spielten eine große Rolle.

Sind die Sensoren geeicht und wie kann ich das System eichen?

Wir verwenden digitale Sensoren, die alle innerhalb der vom Hersteller angegebenen Toleranzen arbeiten. Einige Anwender{lassen die AREXX-Sensorenomal jährlich von einem zertifizierten Eichspezialisten vor Ort kalibrieren. Die gemessenen Abweichungen konnen anschließend in der Software als Offset-Werte eingetragen und bei den Messungen korrigiert werden.

Was ist der Unterschied zwischen TSN-, IP- und PRO-Sensoren?

Die Arbeitsweise ist identisch und Sie können die Typen gemisch einsetzen. Die TSN sind die Standard Sensoren. Unsere IP Sensoren sind IP66 wasserfest und sind ausgestattet mit einem industriellen Gehäuse. Die PRO-Sensoren sind ausgestattet mit einem Display, können separat aus einer Junction-Box gespeist werden und sind gegen Spritzwasser geschützt.

Kann man die Sensoren im Kühlschrank oder in der Gefriertruhe einsetzen?

Unsere Sensoren werden oft im professionellen Einsatz in klimatisierten Schranken, Kühlschranken und Gefriertruhen wie zum Beispiel in Kuchen, Labors und Apotheken eingesetzt. Aufgrund der Hygiene und Batteriekapazität ist es umnstig den kompletten Sensor innerhalb der Kuhl- beziehungsweise Gefrierräume zu platzieren. Eine better geeignete Lösung basiert auf einem externen Fuhler, der sich innerhalb der Kuhl- beziehungsweise Gefrierräume befindet. Die Sensorelektronik einschließlich Batterien kann in einem solchen Fall außerhalb des Kuhlbereichs installiert werden.

Verfügen die Sensoren über einen Batterie-Ladezustandsindikator?

Leider sind die Sensoren nicht mit einem Batterie-Ladezustandsindikator ausgestattet. Bei der Wahl zwischen einem Signalpegelindikator (RSSI) und einem Batterie-Ladezustandsindikator haben wir uns aufgrund der stark schwankenden Übertragungsbedingungen der Funksignale für den Signalpegelindikator entschieden.

Für welche Betriebsdauer sind die Batterien ausgelegt?

Normalerweise Funktionieren die Sensortypen mit den AAA Lithiumbatterien ein Jahr lang und die Typen mit den AA Lithiumbatterien (IP Sensoren) zwei Jahre lang.

Was ist der Unterschied zwischen und BS500/TL-500 beziehungsweise BS-750SD, BS510 und TL510?

Der Unterschied betriff die interne Bereitschaftsbatterie (Backup-Batterie) für die interne Uhr. Abgesehen davon ist die Funktionalität 100% identisch. Die Bereitschaftsbatterie versorgt die interne Uhr während einer Stromausfallphase und muss danach nicht zuerst wieder automatisch vom PC justiert werden. Die Bereitschaftsbatterie erlaubt damit die ununterbrochenen Loggerfunktionality während und nach einem Stromausfall. Die BS-510verfügt darauf auch noch über einer SD-Karte als Speicher.

Wie kann ich die BS-XXXX Basis Station zurücksetzen ( „resetten“)?

Schalten Sie dazu das Modul aus und entfernen Sie 20 Sekunden lang die interne Bereitschaftsbatterie.

Falls die BS-510 oder BSXXXX kurz im Speichermodus arbeitet und die gelbe LED brennt, werden dann gar keine Daten in den Speicher übertragen?

Das stimmt. Der nicht-flüchtige Flash-Speicher ist mit einem kleinen flüchtigen Zwischenspeicher ausgestattet, der zuerst vollständig gefüllt werden muss ehe der Inhalt in den nicht-flüchtigen Flash-Speicher übernommen wird. Solange der Sensor die Information nur in den flüchtigen Zwischenspeicher übertragen hat und das Modul dann abgeschaltet wird, kann das System nichts permanent speichern.

Werden beim Anschlieben der BS510 oder BSXXXX auf den PC keine Daten auf den PC übertragen?

Die im Flash-Speicher geschlossen Daten werden von der Logger-Software übernommen, sobald das Programm sich mit dem Modul verbunden hat. Falls die Datenübernahme nicht zustande kommt, kontrollieren Sieitte:

Die (NEUESTE) Logger-Software wurde installiert und ist funktionsfähig
- Die Verbindung zur Basisstation Funktioniert: der Logger erhält neue Messdaten
- Es sind Daten im Flash-Speichervorhanden
- Der Flash-Speicher ist Funktionsfähig

Wie kann ich den Speicherinhalt der BS-510 oder BSXXXX leeren (die gelbe LED leuchtet ständig auf)

Die BSXXXX verfügt über ein 'Wartungs'-Menu ( -> 'maintenance') im 'Administrativen Menu'-Bereich, in dem die Daten des Flash-Speichers gelöscht ( -> 'reset') werden können. Dabei wird auch die Funktionsfähigkeit des Flash-Speichers überprüft. Weiter gibt es ein tool Erase Data Flash Tool" ins MENU ( -> TOOLS von Logger Software

Wie kann ich überprüfen, ob der interne Speicher noch Funktioniert?

Dazu stellen wir einen Flash-Test auf unserer Website zur Verfügung. Bei der BS1000 kann man ebenfls das 'Wartungs'-Menu (--> 'maintenance') aus der Antwort zur vorherigen Frage benutzen..

Was leistet der Messenger?

Die Messenger-Software erlaubt Ohnen, mittels eMail und/oder http die aktuellsten Messdaten eines Sensors paketweise zu übertragen. Dazu kann man die Versandbedingungen der Nachrichten selbst festlegen: zum Beispiel kann eine Datenübertragung nur dann ausgelost werden, wenn eine Temperatur unterhalb 0^ gemessen wird. Mit Hilfe der http-Nachrichten konnen Sie zum Beispiel einen Webserver sofort mit aktuellen Messdatenactualisieren. Die PC-Version des Messengers kann auch ein smd-Shellskript ausführten.

Die BS1000/TL9-ALU Version kann einen Piepser auslösen. Siehe dazu auch das Kapitel zum BSXXX Messengers.

Was sind RULES?

Die Messenger-Software verwendet sog. Rules (Englisch: "Regeln") zur Festlegung was als Reaktion auf einen eingengangenen Messdatensatz passieren sollte. Für einen Logger können mehrere Rules definiert werden. Eine Rule ist eine Festlegung, die aus einer Bedingung und einer Aktionsbeschreibung besteht. Falls der Messwert die in der Rule festgelegte Bedingung erfüllt, wird die zugehörige Aktion ausgeführht, zum Beispiel der Versand einer eMail.

Wie kann ich Rules anwenden?

Rules werden mit Hilfe der Logger-Software definiert oder, im Falle der BSXXX/TL9-ALU mit dem Rule-Editor. Der Rule Editor definiert eine Ruledatei, die 1 oder mehrere Regel festlegt. Sie können diese Ruledatei zur Basisstation hochlagen. Die BS-510 und BS-510konnen nur mit der PC Software arbeiten.

Wie sieht in der Praxis zum Beispiel eine Rule aus?

(v< 0 ||v>9) && $i==11867

Wie kann ich eine Rule in die BSXXX beziehungsweise BSXXXX hochlagen?

Die BS510/BS-510 kann nur mit der PC Software arbeiten und erlaubt keine Upload-Funktionalität für die Rule-Datei. Die Rules werden in dieser Fall mit der Messenger-Software festgelegt. Die BSXXXX/TL9-ALU ist in der Lage, ohne PC-Software zu arbeiten – in diesen Fall wird eine Ruledatei hochgeladen. Dazu gibt es verschiedene Möglichkeit:

BS1000 über ein Netzwerk:

• Über den "embedded Webserver": die Rules-Section der 'Administrativen Seiten'.
• Mit dem Rule-Editor: Menu Extra->'Upload current file to bs1000'.

Via USB:

• Mit dem ConfigFileUpload Werkzeug: über USB konnen Sie die Rule-Dateien sowie weitere Konfigurationsdateien in die Station hochladen.

Was ist zu tun, wenn die BS-XXXX über das Netzwerk unerreichbar ist?

Überprüfen Sie die Netzwerkverbindung: ist der Netzwerkanschluss korrekt eingesteckt? Ist auf thism Anschluss ein Laptop angeschlossen?

Schlieben Sie ein USB und Netzwerkkabel an und verwenden Sie das "Netzwerkconfigtool" im Tool-Menu der Logger-Software. Mit diesen Tool konnen Sie die aktuelle IP-Adresse der BSXXX ablesen.

Überprüfen Sie gegebenenfalls den DHCP-Server.

Starten Sie einen Internetbrowser und stellen Sie einen Kontakt zum BS-XXXX her. Verwenden Sie dazu die IP-Adresse, die Sie mit dem Netzwerkconfigtool abgelesen haben.

Überprüfen Sie, ob die BSXXXX über den USB-Port Funktioniert.

Überprüfen Sie, ob die LED beim Netzwerkanschluss am BS1000 blinkt.

Flashen Sie die aktuellste Firmware in das BSXXX System (herunterladbar aus der Webseite www.arexx.com/templlogger)

Überprüfen Sie die Firewall und Virenscanner.

Bitten Sie ihren Netzwerk administrator um Hilfe.

Ich kann mich nicht (mehr) als Administrator am BSXXXX einloggen. Was nun?

Manchmal mussen Sie einzelige Minuten warten, bis Sie sich erneut einloggen konnen.

Die BS1200 wird eine Admin-Sitzung 2 Minuten lang reservieren. Esarf jedoch immer nur eine Admin-Sitzung aktiv sein. Verwenden Sie deshalb vorzugsweise zum Verlassen der Administrativen Menu-Sections dieLogout-Prozedur. Dann konnen Sie beim erneuten Einloggen ohne Wartezeiten einloggen.

Überprüfen Sie die IP-Adresse. Werde diese nicht etwa vom DHCP-Server geändert?

Kann man die Sensordaten in eigener Software weiterverwenden?

Ja. Die Beschreibung der Datenübernahme befindet sich in START > ALLE PROGRAMME > Temperatur Logger > Help > Server Interface Help.

Beim BSXXX konnen Sie auch die Messenger-Funktionalität in Anspruchnehmen. Außen dem konnen Sie zum Beispiel mit der Seite cdata.xml auch die aktuellsten Sensordaten in xml-Format auslesen.

Wie kann ich die Daten des BSXXXX im Internet sightbar machen?

Über www.multilogger.nl kann man mehrere Sensoren strukturiert loggen. Speziell für die Spezialisten gilt der Tipp: man baue einen eigenen Webserver.

Wie kann ich die BS1000-Daten auch auf meinem Laptop empfangen?

Der Empfang auf dem Laptop ist auf mehrfache Weise möglich: direkt über USB, über die Synchronisationsfungtion (siehe nachfolgende Frage) oder mittels Webserver.

Kann ich die Daten auch auf verschiedene PCs oder Laptops empfangen?

Ja, das ist möglich mit der Hilfe des Sync File Config-Werkzeug im Tool-Menu der Logger-Software. Die Synchronisationsfungtion der Logger-Software kann die Daten auf verschiedene PCs aufteilen und zusammenfügen. Dabei können Sie auch eine Vielzahl von BS1000-Systemen anwenden. Die Kommunikation verwendet in thisem Fall das http-Protokoll. Das alles goht einfach mit die WIZARD ins SyncFileConfig TOOL.

Wie konfiguriere ich das System, damit alle Daten auf mehreren Laptops oder PCs dargestellt werden?

These Aufgabe wird erfüllt mit der Hilfe des Sync File Config-Werkzeug im Tool-Menu der Logger-Software. Am einfasten ist die Lösung, eine BSXXXX (übers Netzwerk) am PC anzukoppeln und von Dort weitere zu arbeiten. Die BSXXXX kann einfach mit dem BSXXX-Wizard angekoppelt werden. Diese Wizard wird die Logger-Software konfigurieren und ein Rule-Datei an die BSXXX hochlagen.

Gibt es ein APP für Multilogger?

JA, ein Android APP ins Google Playstore

SyncFile Config TOOL

Das Sync File Config-Werkzeug erzeugt eine xml-Datei, die eine Beschreibung der Datenquellen für die Logger-Software enthalt und eine Beschreibung der möglichen Zielsysteme, wohin die Logger-Software die Messdaten weiterreichen soll. Siehe für weitere Informationen die Beschreibung Synchronization_Configuration Tool.pdf

Kann ich die BS500-Daten aus meinem PC auch auf meinem Laptop empfangen?

Ja, dazu besteht man die Synchronisationsfungtion der Logger-Software. Öffnen Sie das Sync File Config-Werkzeug und tragen Sie für den PC einen Netzwerknamen (in diesen Fall der Laptop) als Ziel ein, wohin der PC-Logger die Daten abschicken soll. Beim Laptop wenden wir die gleiche Methode an, aber in diesen Fall/TRagen wir die Quelle der Daten (in diesen Fall der PC) ein. Siehe für weitere Informationen das Dokument Synchronization_Configuration_ Tool.pdf.

Wie kann ich die alten Templogger-Daten auf einen anderen/neuen PC übertragen?

Dazu verwenden Sie die Backup-Funktion (file->export backup). Diese Funktion erzeuft eine ZIP-Datei mit allen Logger-Daten. Installieren Sie die Logger-Software auf dem anderen/neuen PC und starten Sie die Import Backup Funktion, um die ZIP-Datei des alten PCs zu importieren.

Ich habe in der Software eine Einstellungen angepasst (sowie Namen und Farben). Nun aber sind diese Einstellungen plottlich verschwendungen. Was nun?

Normalerweise werden die Einstellungen in der Datei (TempLogSetting.xml) gespeichert. Überprüfen Sie deshalb zuerst den Bereich, in dem die Einstellungen abgelegt werden (Logger Menu > Konfigurationsdatei Speichern), ob sich dont die Datei "TempLogSetting.xml" befindet. Speichern Sie die Einstellungen immer in eine Datei, wofur Sie immer über die vollen Berechtigungen verfügen.

Kann man die Sensordaten auch benutzen, um Geräte anzusteuern?

Die SAM-04 LAN Netzwerk I/O Relaisbox erhögt Ohnen mittels Relais Geräte ein und aus zu schalten. Die SAM kann mit der BSXXX direktCOMMunikieren. Deshalb konnen Sie die Daten des Logger-Systems direkt zur Gerätesteuerung heranziehen. Das Gesamtsystem, das heißt BSXXX und SAM, kann eventuell auch über eine Website ferngesteuert und/oder überwacht werden.

"Synchronisierung" Fenster der Multilogger Software die Anzeige 'USB@x', gibt und dazu auch die Version der Firmware des Moduls. (Multilogger Software Menu Ansicht Werkzeugleisten)

Für welche Betriebsdauer sind die Batterien ausgelegt?

Normale weise Funktionieren die Sensortypen mit den AAA Lithiumbatterien ein Jahr lang und die Typen mit den AA Lithiumbatterien (IP Sensoren) zwei Jahren lang.
