BEDIENUNGSANLEITUNG PRO-CO2 AREXX
- Allgemeine Informationen 3
- Anleitung PRO-CO2 5
- Kommunikationstest 9
- Störungen 10
GB MULTI LOGGER INFORMATION
1. ALLGEMEINE INFORMATION zum MULTILOGGER
Inbetriebnahme des Multilogger Systems
- Bitte lesen Sie erst komplett diese Anleitung.
- Weitere Anleitungen stehen auf der CD und in unserer Multilogger Software HILFEFUNKTION.
- Installieren Sie anschließend die Logger Software von der CD. Überprüfen Sie regelmässig auf www.arexx.com/ templogger, ob es eine neuere Softwareversion gibt.
- Verbinden Sie das Multilogger Empfangsmodul nach Installation der Software mit dem Computer.
- Starten Sie das Programm.
- Setzen Sie bitte die Batterien in die Sensoren.
- Verwenden Sie bei Fragen die in der Software verfügbare Hilfefunktion.
Wichtige Informationen zum Multilogger
- Das auf dem Rechner angeschlossene Multilogger Empfängermodul empfängt die Funksignale der Sensoren.
- Sensordaten kann man auch vom LAN Netzwerk abgreifen.
- Die Temperatursensoren übertragen die Temperaturdaten zum Empfänger.
- Eine größere Zahl Temperatursensoren kann parallel mit dem Empfangsmodul kommunizieren.
- Ihre Lieferfirma kann Ihnen auch einzelne Sensoren zu verschiedenen Messzwecken für den Multilogger liefern.
- Wir haben im Test den einwandfreien Betrieb für 60 Sensoren mit einem einzigen Empfänger erprobt.
- Die Software liefert eine Darstellung der Temperaturmessreihe als Zeitfunktion in einer Kurve (Log-Kurve).
- Zusatzlieferung: ein attraktiver Bildschirmschoner, der alle Sensoren darstellt.
- ACHTUNG: Die PRO Sensoren sind wasserfest nicht wasserdicht!
- Die Reichweite der Sensoren kann je nach Umgebungsbedingungen stark variieren.
- Es gibt ein Multilogger Repeater für eine grössere Reichweite.
Falls ein Temperatursensor komplett in einem Kühlschrank oder Gefriertruhe eingesetzt wird, kann der Empfang der Sensorsignale nicht garantiert werden, da die im Kühlsystem verwendeten Materialien die Kommunikation ggf. unterbinden.
Das Multilogger System enthält eine Temperaturlogger Software-anwendung, einen USB oder LAN Empfänger und mehrere Sensoren mit integriertem Sender.
Ein USB- oder LAN Kabel verbindet den Empfänger mit dem Computer oder mit einem LAN Netzwerk. Die Logger Software kann Daten mehrerer Empfänger synchronisieren.
Es sind bereits viele Sensoren für das Multilogger System lieferbar. Diese Sensoren sind geeignet für Temperatur-, Luftfeuchtigkeit- und CO2 Messungen im großen Bereich. Dabei gibt es auch IR- (Infra Rot), externe RTD (PT-100) Fühler und ein Analog sensor für z.B. Spannungs Logger für Solar panele.
Die am Computer installierte Temperaturlogger Software liefert eine Übersicht aller Temperaturdaten, die das Empfänger Modul zuvor von den Temperatursensoren empfangen hat.
Jeder Temperatursensor aktualisiert fortlaufend den gemessenen Temperaturwert und meldet dem Empfänger etwa alle 45 Sekunden den neuen Messwert.
Die Sensorliste der Logger Software spezifiziert für jeden Sensor jeweils Datum und Uhrzeit der zuletzt eingegangenen Messung. In der rechten Bildhälfte der Logger Software liefert das Programm eine zeitliche Folge der registrierten Sensordaten für den selektierten Sensor.
Die Sensoren und der Empfänger kommunizieren drahtlos. Die Kommunikationsfrequenz für die Datenübertragung beträgt 433MHz. Dieser Frequenzkanal ist für Sendeleistungen unterhalb 10 Milliwatt frei verfügbar.
Diese geringe Sendeleistung erlaubt eine drahtlose Kommunikation über eine Entfernung von maximal 20-40 Metern. Je nach Bausituation in diesem Bereich kann die Reichweite variieren.
Die Temperatursensoren sind für Standorte innerhalb und außerhalb Gebäuden geeignet, d.h. überall wo eine Registrierung der Temperaturkurve erforderlich ist. Bei gestörtem Empfang kann eine geringe Verschiebung oder Drehung des Sensors bzw. des Empfängers die Empfangsbedingungen bereits erheblich verbessern.
2. ANLEITUNG PRO-CO2

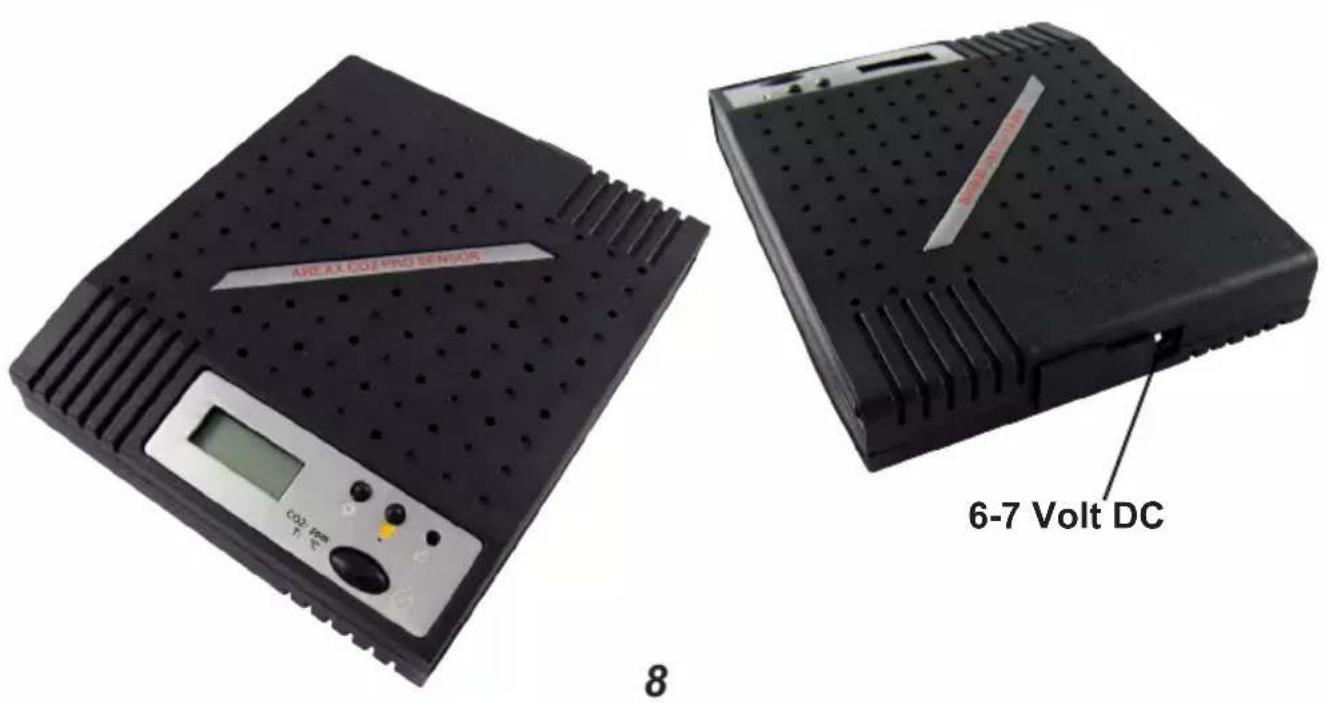

Beim PRO-CO2 verbinden Sie erst den Stecker des externen 6-7 Volt Spannungsadapters.

Schalten Sie den Sensor mit dem "An/Aus" Taster ein (5). Nach einschalten des CO2 Sensor (LED 4 leucht) funkt der Sensor direkt seine ersten Daten.
Die PRO Sensoren haben 3 Taster:
- Taster 1: Der Funktionstaster mit 3 Funktionen:
1a. Temperaturangabe auf Display
1b. Sensornummerangabe auf Display
1c. Keine Angabe auf Display (Energiesparend)
-
Taster 2: Display Beleuchtung
-
Taster 3: Ein/Aus
2.1 AREXX PRO-CO2 Sensor
Der PRO-CO2 Sensor ist ein CO2-Detektor und Temperatursensor, der in unserem AREXX MULTILOGGER System für die ständige Aufzeichnung des CO2 – Gehalts und der Temperatur eingesetzt werden kann. Herausragend an diesem Sensor ist die Funkverbindung und sein drahtloser Betrieb! Qualitativ befindet sich dieser Sensor im Bereich der Spitzenklasse, es werden selbst kalibrierende CO2 Module von GE verwendet. Es ist ein professioneller Sensor, der mit sehr hoher Genauigkeit einen exakten Wert in „ppm“ (Englisch: Part Per Million) liefert. Die Angabe in „Part Per Million“ bedeutet: CO2 Teilchen pro Million anderer Teilchen.
Wesentliche Vorteile gegenüber den Low-Cost Sensoren, ist die Selbst-kalibrierung und die genaue Pegelangabe. CO2- und Temperaturwerte werden alle 45 Sekunden über die Funkverbindung an den PC übertragen.
Der CO2-Gehalt im Freien
Saubere Luft weist in Europa im Freien normalerweise einen CO2-Gehalt zwischen 400 und 470 ppm auf. Diese Werte sind selbstverständlich standortabhängig. Messungen in einem Dorf, in einer Stadt oder im Wald weisen bereits Unterschiede auf und naturgemäß sind die CO2-Messwerte in einer industriellen Umgebung beziehungsweise an einer Autobahn höher als die Werte im Waldbereich. Die CO2-Pegel können im Freien deshalb je nach Standort ziemlich unterschiedlich sein.
Der CO2-Gehalt in einem Raum
In einem Raum wird ein CO2-Gehalt <800 ppm als optimal eingestuft. Das ist in einem Smoggebiet mit hohen CO2-Pegeln im Freien aber vielleicht gar nicht erreichbar! Deshalb gilt als Regel, dass der CO2-Pegel in einem Raum den CO2-Gehalt von 1000 ppm nicht übersteigen darf. Als akzeptabel betrachtet man normalerweise eine Obergrenze von 1500 ppm.
Bedeutsam für Messungen in Gebäuden mit professionellen CO2 Sensoren, zum Beispiel in Schulgebäuden, ist der exakte CO2-Gehalt Wichtig. Wenn der CO2-Pegel des Innenraums den Wert 1000 ppm übersteigt, empfiehlt sich eine Lüftung des Raumes, z.B. indem man ein Fenster öffnet.
2.2 Betriebsanleitung
Der CO2-Sensor wird nur von unserer aktuellsten Loggersoftware unterstützt. Überprüfen Sie bitte immer zuerst, ob eine aktuellere Version auf unserer Webseite www.arexx.com/templogger verfügbar ist.
Aktivieren Sie die Templogger Basisstation und die PC Software. Schalten Sie danach den Sensor mit dem "An/Aus" Taster ein (5). Prüfen Sie ob der Sensor nach kurzer Zeit in der Sensorliste mit Temperatur und CO2 Messwert auftaucht.
Die Temperatur und CO2 Werte werden jeweils mit 60 Sekunden Abstand zueinander übertragen. Mit dem "Einstellungen" Taster am Sensor (2) können Sie die Sensornummer und Messwerte auf dem Display anzeigen lassen, diese werden als Laufschrift angezeigt.
Nach dem Einschalten des Sensors kann es einige Zeit dauern bis die spezifizierte Genauigkeit erreicht wird.

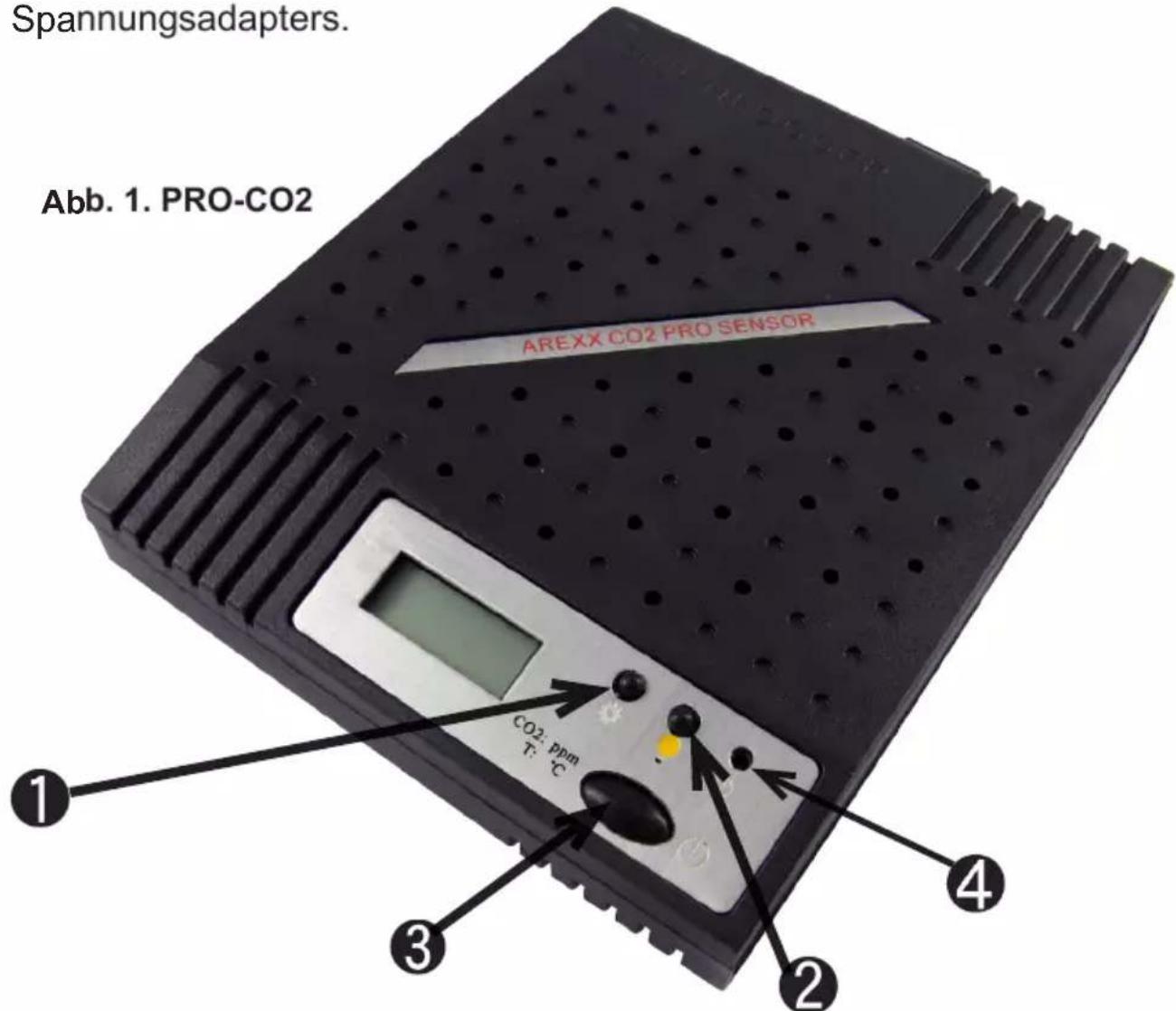

Abb. 2. Frontpanel

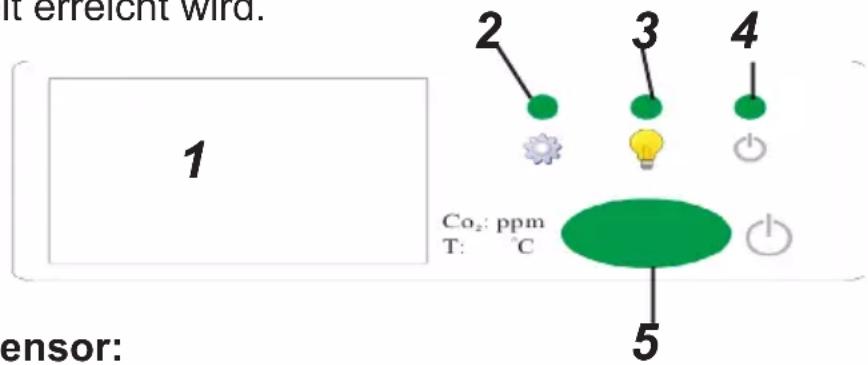

Bedienelemente am Sensor:
- Display
- Einstellungen
- Display Beleuchtung
- Status LED
- An/Aus Taster
Kalibrierung
Das integrierte GE CO2 Modul ist selbstkalibrierend (Automatic Background Logic ‘ABC Logic’).
ABC Logic ist eine patentierte Selbstkalibrierungstechnologie, die für eine Umgebung ausgelegt wurde in welcher der CO2 Pegel den Normalwert von ca. 400ppm mindestens dreimal innerhalb von 14 Tagen erreicht.
Der ABC Logic Algorithmus startet nach 24 Stunden und kalibriert das Messergebnis automatisch.
Spezifikation des TSN-CO2ind Sensors
Der CO2-Sensor funktioniert nur gut in einer Umgebung mit Temperaturen zwischen 0° und 50°C sowie einer relativen Luftfeuchte zwischen minimal 0% und maximal 95% nicht kondensierend!
CO2-Messung:
Messbereich: 400 ppm bis 2000 ppm
Genauigkeit: @22°C verglichen mit einer zertifizierten Referenz;
±40 ppm + 2% bei Messungen bis 1250 ppm
Responszeit: < 2 minuten
10 Minuten für maximale Genauigkeit
CO2-Sensortyp: Non Dispersive Infrared (NDIR)
Lebensdauer des Sensors: Minimal 10 Jahre
Betriebsbedingungen für die CO2 Messung:
- 0°C bis 50°C Umgebungstemperatur
• 0 to 95% RH, nicht kondensierend
Temperaturmessung:
Temperatur: -30 bis +80^ Celsius, ± 0,5^ bis 1^ .
Stromversorgung: 6-7 Volt
Funkfrequenz: 433 MHz
Reichweite: etwa 50 Meter im freien Feld

3. Kommunikationstest
Ein einfacher Test überprüft den Kommunikationsweg zwischen Sensor und Empfänger.
- Entfernen Sie bitte die Batterien aus dem Sensor
- Nur falls ein Eintrag bereits vorhanden ist: Entfernen Sie bitte den Sensoreintrag in der Temperaturlogger Software (rechte Maustaste aktivieren)
- Platzieren Sie den Sensor auf 1 Meter Abstand zum betriebsbereiten Empfänger
- Bestücken Sie den Sensor mit den Batterien
- Die zugehörige Sensornummer muss nun innerhalb von 5 Sekunden in der Sensorliste auftauchen.
Zusätzliche Informationen und Softwareupdates entnehmen Sie bitte der Webadresse www.arexx.com/templogger
Weitere Fragen zu diesem Produkt können Sie im Forum der Webseite www.arexx.com stellen. In dieses Forum stehen bereits auch viele Antworte!
4. Störungen
Unterschiedliche Randbedingungen können den Datentransfer der Temperaturdaten beeinträchtigen. Störungen äußern sich in der Regel durch Lücken in den graphischen Temperaturkurven für den zugehörigen Sensor.
Generell unterscheiden wir drei Störungsquellen für den Kommunikationsprozess:
- Störung im Empfänger
- Störung im Temperatursensor
- Störung in der Funkstrecke zwischen Sensor und Empfänger
4.1. Störung im Empfänger
Der Empfänger registriert kein einziges Signal, und zwar auch, wenn der Sensor unmittelbar neben dem Empfänger platziert wird.
Mögliche Ursachen sind:
- Der Empfänger ist nicht angeschlossen: LAN Kabel oder USB-Kabel.
- Das USB-Treiber wurde nicht korrekt installiert.
- Unbekanntes Softwareproblem im Computer.
Lösungswege:
- Überprüfen Sie bitte, ob links unten im Computerfenster der Temperaturdarstellung ständig die Meldung 'Fertig' eingeblendet wird. Falls an dieser Stelle ständig die Mitteilung 'Störung der RF_USB-Kommunikation' erscheint, hat Windows den USB-Empfänger nicht gefunden.
- Entfernen Sie die LAN- oder USB-Kabel, warten Sie nun 10 Sekunden und schließen Sie das Kabel wiederum an.
- Deinstallieren Sie die Logger Software und wiederholen Sie die Installation.
ACHTUNG!
Es gibt immer die neueste Software für gratis Download siehe WWW.AREXX.COM
4.2. Störung im Temperatursensor
Der Empfänger registriert Signale eines Sensors, aber keine Signale eines bestimmten Sensors.
Mögliche Ursachen sind:
- Die Batterien im Sensor fehlen oder sind zu schwach.
- Die Batterien im Sensor sind falsch gepolt.
- Der Sensor befindet sich außerhalb der Empfangsreichweite des Empfängers.
- Der Sensor wurde beschädigt (z.B. durch Auslaufen der Batterie oder Verunreinigungen, bzw. Korrosion an den Batteriekontaktstellen).
- Das Funksignal wird gestört (Siehe Punkt 3).
Lösungswege:
- Bestücken Sie den Sensor mit vollgeladenen Batterien und wiederholen Sie den Kommunikationstest (Beachten Sie bitte die Polarität der Batterien!!).
- Überprüfen bzw. reinigen Sie bitte die Batteriekontaktstellen.
4.3. Störung in der Funkstrecke
Der Empfänger registriert gar keine, oder ggf. nur wenige Signale von einem oder von mehreren Sensoren.
Mögliche Ursachen sind:
- Trennwände oder Decken mit Eisengeflecht befinden sich in der Funkstrecke zwischen Sensor und Empfänger.
- Sensor und/oder Empfänger wurden auf einer Metallfläche platziert.
- Sensor und/oder Empfänger befinden sich in einem Bereich mit hoher Luftfeuchte.
- Zwischenliegende Fenster mit Doppelverglasung, Beschichtung oder einer Kondensationsschicht.
- Betrieb innerhalb der 20m-Reichweite anderer 433MHz Geräte
- Störungen durch Funksignale von Funk- oder Fernsehsenderanlagen.
- Betrieb innerhalb der 2-5m-Reichweite anderer elektrischer oder elektronischer Anlagen, wie z.B. Computersystemen oder Mikrowellengeräten.
- Der Ladezustand der Batterien im Sensor geht zur Neige (Siehe Punkt 2).
Lösungswege:
- Korrigieren Sie die Position des Sensors, bzw. des Empfängers.
- Entfernen Sie die Störungsquelle.
- Fügen Sie einen oder mehrere Repeater hinzu

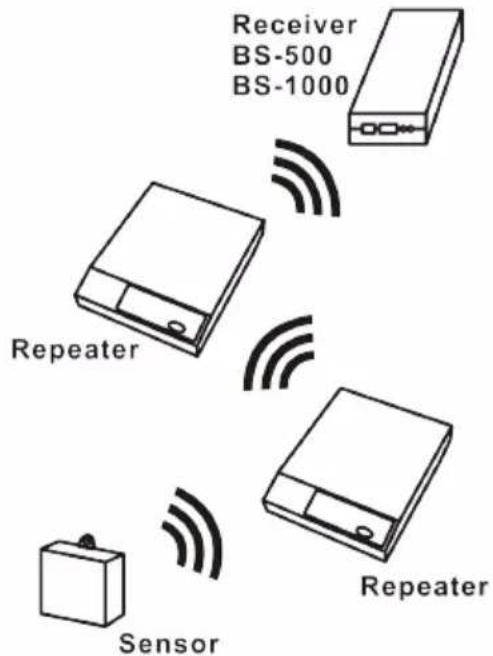

Beispielkonfiguration mit Repeater Stationen für größere Reichweite

Meetbereik: 400 ppm bis 2000 ppm)
