Type de produit	Draadloze CO2- en temperatuursensor
Marque	AREXX
Modèle	PRO-CO2
Utilisation	Meten en registreren van CO2-gehalte en temperatuur in het kader van het Multilogger-systeem
Plage de mesure CO2	400 tot 2000 ppm
Précision CO2	±40 ppm + 2% van de meting tot 1250 ppm bij 22°C
Plage de température	-30°C tot +80°C
Précision température	±0,5°C tot 1°C
Fréquence de transmission	433 MHz
Portée	Ongeveer 50 m in vrije ruimte
Alimentation	Netstroomadapter 6-7 V DC (meegeleverd)
Affichage	Backlit LCD met CO2- en temperatuurweergave
Fonctions principales	Continue meting van CO2 en temperatuur, draadloze transmissie naar USB-ontvanger, automatische kalibratie (ABC Logic), weergave van waarden en sonde-nummer
Type de capteur CO2	NDIR (Non Dispersive Infrared)
Auto-calibration	Ja, via ABC Logic-algoritme (start na 24 uur, vereist een omgeving waar CO2 ~400 ppm bereikt 3 keer in 14 dagen)
Conditions d'utilisation	0°C tot 50°C, 15% tot 95% RV niet-condenserend
Dimensions (estimées)	120 x 80 x 30 mm
Poids (estimé)	200 g
Entretien et nettoyage	Reinigen met een zachte, droge doek. Vermijd overmatige vochtigheid.
Sécurité	Niet blootstellen aan water of condenserende vochtigheid. Gebruik alleen de meegeleverde adapter.
Pièces détachées et réparabilité	Neem contact op met de fabrikant voor vervangingsonderdelen. Reparatie door een gekwalificeerde technicus.
Informations générales	Multilogger-software vereist (recente versie). Download op www.arexx.com/templogger.

Veelgestelde vragen - PRO-CO2 AREXX

Hoe installeer ik de PRO-CO2-sensor?

Sluit de netadapter aan op de 6-7V-ingang van de sensor en zet het apparaat aan. De sensor koppelt automatisch met de USB-ontvanger van het Multilogger-systeem.

Welke software is nodig om de PRO-CO2 te gebruiken?

U moet de nieuwste versie van de Templogger-software (Multilogger) gebruiken. Download deze gratis op www.arexx.com/templogger.

De sensor geeft een hoge CO2-waarde aan, is dat normaal?

De waarde hangt af van de omgeving. Binnen is een gehalte van 500-800 ppm optimaal. Boven de 1500 ppm wordt geadviseerd te luchten.

Hoe kalibreer ik de PRO-CO2-sensor?

De sensor kalibreert zichzelf via het ABC Logic-algoritme. Het vereist een omgeving waar de CO2 gedurende 14 dagen minstens 3 keer ongeveer 400 ppm bereikt. De kalibratie begint na 24 uur gebruik.

Wat te doen als de sensor niet in de software verschijnt?

Controleer of de USB-ontvanger correct is aangesloten en of het veld 'ready' wordt weergegeven. Voer een communicatietest uit: plaats de sensor op 1 m van de ontvanger, plaats de batterijen (of sluit de voeding aan) en controleer of deze in de lijst verschijnt.

Wat is het bereik van de PRO-CO2-sensor?

Het bereik is ongeveer 50 meter in vrije ruimte. Muren en metalen obstakels kunnen het bereik verminderen.

Kan de sensor buitenshuis worden gebruikt?

Ja, maar hij is niet waterdicht. Bescherm hem tegen vocht met een plastic zak. Het temperatuurbereik is -30°C tot +80°C.

Hoe verander ik de weergave tussen CO2 en temperatuur?

Druk op de instelknop (knop 1) om door de weergave te bladeren: temperatuur, sonde-nummer of geen indicatie.

Wat betekent de waarschuwing 'RF-USB-communicatiefout'?

Dit geeft aan dat de USB-ontvanger niet wordt herkend door de computer. Koppel de USB-kabel los en sluit deze opnieuw aan, of installeer de Templogger-software opnieuw.

Waar vind ik reserveonderdelen of ondersteuning?

Raadpleeg de website www.arexx.com voor reserveonderdelen en het ondersteuningsforum.

GEBRUIKSAANWIJZING PRO-CO2 AREXX

• Lees eerst deze komplete handleiding voordat u verder gaat
• Handleidingen en software kunt u vinden op www.arexx.com
• Installeer de software, zie daarvoor de handleiding op de CD!
• Sluit de ontvanger aan op de computer.
• Start het programma.
• Doe de batterijen in de sensoren
• Raadpleeg de helpfunctie van de software bij eventuele vragen.

Belangrijke informatie over de Temperatuur Logger

• De ontvanger die verbonden is met de computer ontvangt de signalen afkomstig van de sensoren.
• De computer kn ook worden aangesloten op een LAN netwerk om zo de sensor data de via de logger software te ontvangen.
• De sensoren zenden de temperatuurgegevens naar de ontvanger, er zijn vele verschilende sensoren leverbaar.
• Sensoren kunnen in grote aantallen tegelijkertijd aan het systeem worden gekoppeld.
• Losse sensoren voor de Logger zijn verkrijgbaar bij uw leverancier. Temperatuur, luchtvochtigheid, CO2 en analoog.
• We hebben zonder probleem 60 stuks sensoren getest met één USB ontvanger.
• De software toont de temperatuurmetingen over lange tijd (loggen) in een grafiek.
• Extra meegeleverd: Aantrekkelijke screensaver software die alle sensoren toont.
• LET OP: De sensoren zijn spatwaterdicht en niet waterdicht!
• Het bereik van de sensoren kan variëren als gevolg van omgevingsinvloeden

In het geval dat een temperatuursensor zich in een koelkast of diepvries bevindt, is de ontvangst van het temperatuursignaal niet gegarandeerd en is het sterk afhankelijk van de materialen waaruit het koelapparaat is opgebouwd.

CONTROLEER REGELMATIG OF ER NIEUWE SOFTWARE IS!! WWW.AREXX.COM/TEMPLOGGER

Het Multilogger Systeem bestaat uit een logger software applicatie, een ontvanger en minimaal een sensor met ingebouwde zender.

De ontvanger is via een USB- of netwerkkabel verbonden met een computer waarop de temperatuur logger applicatie draait.

Het multilogger systeem kan temperatuur, luchtvochtigheid, CO2, spanningen en pulsen meten, dit is afhankelijk van het sensortype.

De logger applicatiesoftware op de computer toont alle temperatuurgegevens afkomstig van de temperatuursensoren die door de USB ontvanger zijn ontvangen.

Ongeveer iedere 45 seconden melden de sensoren hun gemeten twaarde aan de ontvanger.

In de sensorlijst van de software applicatie staat bij iedere sensor telkens de datum en tijd van de laatst ontvangen meting en de sterket van het signaal. Het rechtergedeelte van de software applicatie toont een doorlopende tijdslijn met de bijbehorende gemeten temperatuur van de geselecteerde sensor.

De sensoren en de ontvanger werken m.b.v radiogolven. De frequentie van de radiogolven bedraagt 433MHz. Deze frequentie is voor ieder-een vrij te gebruiken mits het zendvermogen niet boven de 10 milliwatt uitstijgt.

Dit minimale vermogen garandeert een overdracht van enkele tientallen meters. Afhankelijk van o.a. de directe bebouwing kan dit bereik groter of kleiner zijn.

De temperatuursensoren zijn geschikt voor zowel plaatsing binnens-huis als ook buitenshuis en voor iedere andere locatie waarvoor een overzicht van het temperatuurverloop gewenst is.

Bij slechte ontvangst kan een kleine verplaatsing of verdraaiing van sensor of ontvanger de ontvangst al sterk verbeteren.

2. INSTRUCTIES PRO-CO2 SENSOR

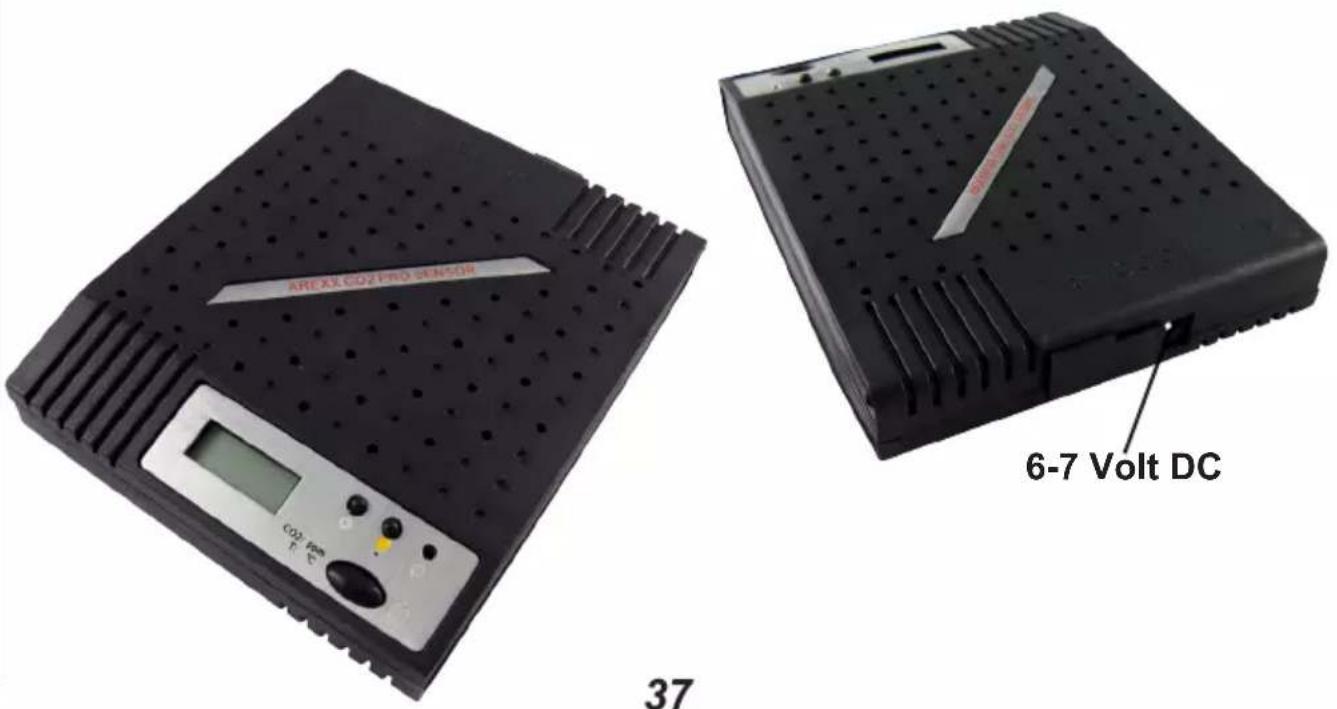

Verbind de externe 6-7 Volt spanning van de DC spanningsadapter met de PRO-CO2 sensor.

Na het inschakelen (schakelaar 3) gaat de LED branden en verstuurt de sensor direct zijn eerste data.

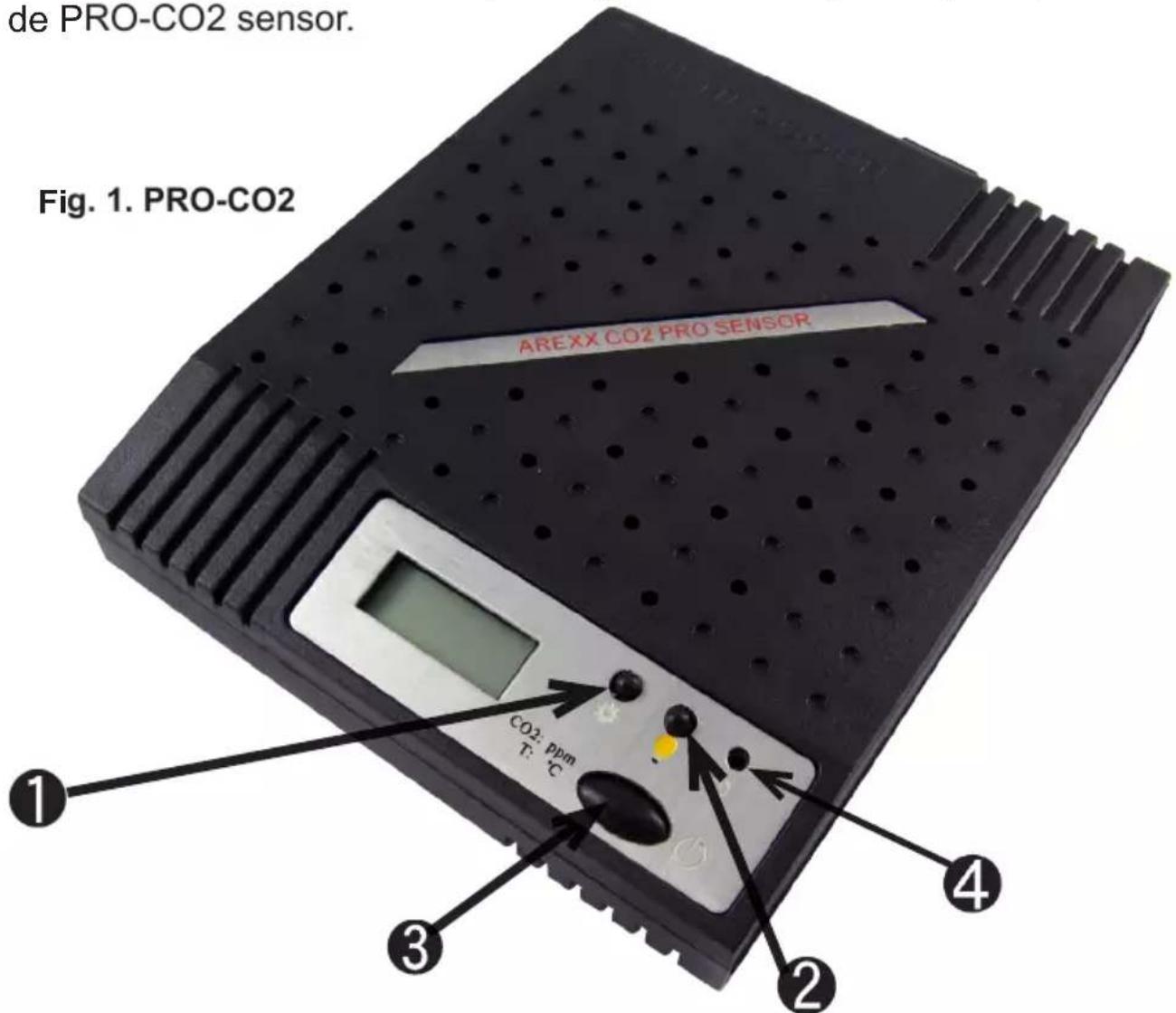

De PRO-CO2 sensor heeft drie drukknoppen:

1. Knop 1 is de functieknop met drie functies:

1.a. Weergave temperatuur op het display
1.b. Weergave sensornummer op het display
1.c. Geen weergave op het display

1. Knop 2 is de schakelaar voor de displayverlichting

2. Knop 3: Aan/Uit

2.1. AREXX PRO-CO2 Sensor

De PRO-CO2 sensor is een CO2- en temperatuursensor die kan worden gebruikt met ons AREXX MULTILOGGER Systeem voor een constante meting van het CO2 niveau en de temperatuur. De PRO-CO2 heeft een zelf kalibrerende kwaliteits CO2 module van GE (General Electric). De AREXX PRO-CO2 is een professionele sensor die met hoge nauwkeu-righeid een CO2 waarde aangeeft in ppm (Parts Per Million). Dit betekent CO2 deeltjes per miljoen.

Bij de PRO-CO2 Sensor ziet u in de software een nauwkeurige CO2 waarde die ongeveer elke 45 seconden bijgewerkt wordt. Op deze manier kunt u zeer goed de trend van het CO2 niveau zien. Daarnaast is de sensor draadloos, wat de sensor zeer mobiel maakt en overal inzetbaar.

CO2 niveau buiten

Schone buitenlucht in Europa heeft meestal een waarde tussen 430 en 470 ppm. Dit is wel afhankelijk van de omgeving. Dorp, stad of bos geeft al een afwijking en natuurlijk is de CO2 waardemeting in een industriële omgeving en nabij een snelweg hoger dan de waardes in het bos. De waardes van het CO2 niveau buiten kunnen dus, afhankelijk van de locatie, nogal van elkaar afwijken.

CO2 niveau binnen

Voor binnen wordt met een optimaal CO2 niveau van <800 ppm gerekend. Dit is in een smog gebied met hoge CO2 buitenwaardes misschien niet haalbaar. Vandaar de regel dat het CO2 niveau binnen maximaal 1000 ppm hoger mag zijn. Als acceptabel beschouwen we meestal een bovengrens van 1500 ppm.

Belangrijk voor metingen in gebouwen met professionele CO2 senso-ren, zoals bijv. in klaslokalen, is de bepaling van het CO2 gehalte en sterke stijging van deze waarde. Bijvoorbeeld als er veel personen in een ruimte zijn met een slechte ventilatie. Als het CO2 niveau hoger is dan de genoemde 1000 ppm, wordt geadviseerd om de ruimte te gaan ventileren bijv. door een raam open te zetten.

2.2. Handleiding CO2 sensor

De CO2 sensor werkt alleen met onze nieuwste Logger Software versie. Controleer altijd eerst of er een nieuwere versie beschikbaar is op onze website www.arexx.com.

Sluit de spanning aan en schakel met de aan-uit knop (5) de sensor in. Controleer met de templogger software of het bijbehorende sensor-nummer met de CO2 waarde en een temperatuurwaarde in de sensor-lijst verschijnt. Eerst zal er temperatuur of CO2 waarde verschijnen en ongeveer 60 seconden later verschijnt de andere waarde. U kunt met behulp van de knop instellingen (2) de sensorgegevens en het sensor-nummer opvragen, het sensornummer schuift dan door het display.

Nadat de sensor is ingeschakeld duurt het even voordat er een nauw-keurige CO2 waarde wordt weergegeven. 2 3 4

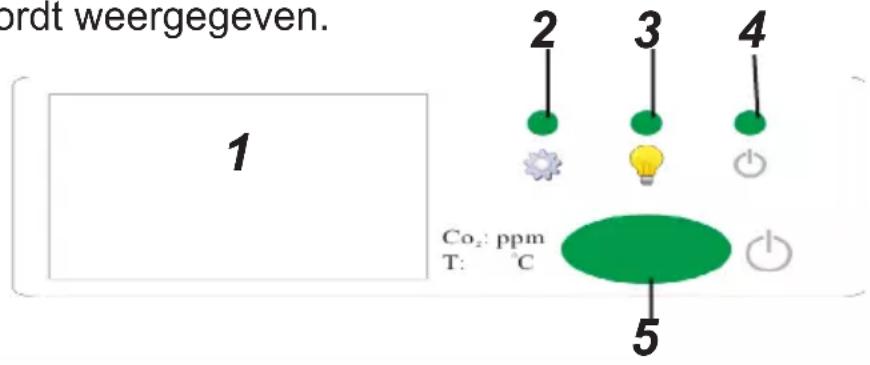

Fig. 2. Frontpaneel

Bedieningspaneel:

1. Display
2. Instellingen
3. Display licht
4. Indicatie lamp
5. Aan/Uit schakelaar

Kalibratie

De GE CO2 module is zelf kalibrerend door middel van Automatic Background Logic ('ABC Logic').

ABC Logic is een gepatenteerde zelf-kalibrerende techniek die is ontworpen voor een omgeving waar de CO2 concentratie minimaal drie maal in een 14 daagse periode terugvalt naar een normale waarde (ongeveer 400 ppm).

Het ABC Logic algoritme begint na 24 uur te werken en past dan automatisch zijn meetresultaat aan.

2.3. Specificaties PRO-CO2 Sensor

De CO2 sensor werkt alleen goed in een omgeving met een temperatuur van 0° tot 50°C en een relatieve luchtvochtigheid van 0 tot 15% RH niet condenserend.

CO2-meting:

Bedrijfsomstandigheden CO2 meting:

• 0^ C to 50^ C
  • 0 to 95% RH, niet condensedrend

Temperatuurmeting:

Temperatuur: -30 tot +80^ Celsius, ± 0,5^ tot 1^ .

Voeding:

6-7

Volt

Frequentie:

433

MHz

Bereik: Ongeveer 50 Meter in vrij veld

3. Storingen

Het kan voorkomen dat de registratie van de temperatuurgegevens verstoord raakt. Dit kan geconstateerd worden door langdurige afwezigheid van nieuwe temperatuurgegevens van de betreffende sensor in de temperatuurlogger applicatie of door veelvuldige uitval van tussengelegen temperatuurgegevens wat zichtbaar is in de applicatiegrafiek.

We onderscheiden de volgende mogelijke oorzaken voor de verstoorde registratie:

1. Storing in de USB ontvanger
2. Storing in de temperatuursensor
3. Storing in de radio-overdracht tussen temperatuursensor en USB ontvanger

3.1. Storing in de USB ontvanger

De ontvanger ontvangt geen enkel signaal, ook niet als een sensor dicht bij de ontvanger geplaatst is.

Mogelijke oorzaken zijn:

• Ontvanger is niet via USB kabel met de computer verbonden
• USB apparaat niet correct geïnstalleerd
• Onbekend softwareprobleem van de computer

Suggesties voor het oplossen van het probleem:

• Controleer of op het computerbeeldscherm bij de temperatuurweergave-applicatie links onderin continue het woord 'klaar' staat. Is dit niet het geval maar verschijnt iedere seconde de mededeling 'Communicatie met RF_USB mislukt' dan is de USB ontvanger niet door Windows herkend.
• Verwijder USB kabel, wacht een tiental seconden en sluit de kabel opnieuw aan
• Temperatuur logger applicatie software verwijderen en opnieuw installeren.

3.2. Storing in de temperatuursensor

De ontvanger ontvangt geen signalen van een bepaalde sensor, wel van andere sensoren.

Mogelijke oorzaken zijn:

• Batterijen in de sensor zijn afwezig of leeg
• Batterijen in de sensor zijn verkeerd om geplaatst
• Sensor is buiten bereik van de USB ontvanger
• Sensor is beschadigd (lekkende batterijen, vervuilde batterijcontacten)
• Het radiosignaal wordt gestoord (zie 3)

Suggesties voor het oplossen van het probleem:

• Plaats volle batterijen in de sensor en herhaal de communicatietest (let op de polarisatie van batterijen)
• Zorg dat de batterijcontacten schoon zijn.

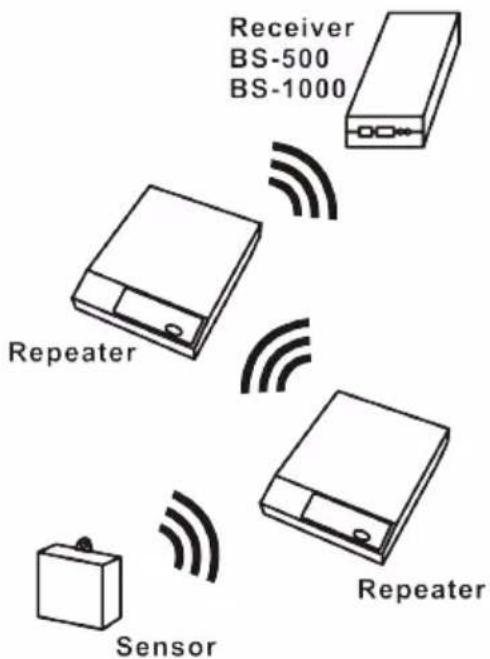

voorbeeld configuratie van een repeater voor een groter bereik.

Fig. 3. Repeater configuratie

De ontvanger ontvangt van geen of slechts een beperkt aantal signalen van een of meerdere sensoren.

Mogelijke oorzaken zijn:

• Wanden of plafonds tussen sensor en ontvanger bevatten ijzervlechtwerk
• Sensoren en/of ontvanger zijn bevestigd op een metalen ondergrond
• Sensor of ontvanger bevinden zich in vochtige ruimtes
• Tussenliggende ramen met dubbel glas of gecondenseerde ramen
• Aanwezigheid binnen ca. 20m van andere 433MHz apparaten
• Storing door radio of tv zenders
• Aanwezigheid van elektrische of elektronische apparatuur zoals computers of magnetrons binnen een straal van 2-5m
• De batterijen van de sensor zijn bijna leeg (zie 2)

Suggesties voor het oplossen van het probleem:

• Herpositioneer de sensor en/of ontvanger
• Verwijder de storingsbron

4. Communicatietest

Een eenvoudige test volstaat om te controleren of er überhaupt communicatie mogelijk is tussen sensor en ontvanger.

1) Verwijder de batterijen uit de sensor
2) Verwijder de eventueel aanwezige bijbehorende sensor uit de temperatuurlogger applicatie (via rechter muisknop)
3) Plaats de sensor binnen 1 meter afstand van de ontvanger
4) Plaats de batterijen in de sensor
5) Binnen 5 seconden moet het bijbehorende sensornummer in de sensorlijst verschijnen.

Extra informatie en eventuele updates vind u op www.arexx.com (op het forum of via het Temp Logger menu).

Verdere vragen kunt u stellen op het forum van www.arexx.com
