Producttype	Temperatuurrecorder met GPRS communicatie
Merk	AREXX
Model	BS-1400GPRS
Radiofrequentieband	433 MHz ISM
GPRS/GSM	850/950/1800/1900 MHz
USB-interface	USB 2.0, Multilogger protocol
Intern geheugen	2 MB flash (ca. 9 dagen voor 10 sensoren)
Weergave	LCD-scherm met achtergrondverlichting
Voeding	Netadapter (controleer polariteit) of USB
Batterijtype (sensoren)	Alkalinebatterijen (controleer polariteit)
Typisch radiobereik	20-40 meter afhankelijk van omgeving
Hoofdfuncties	Opnemen van metingen, grafische weergave, alarmen, verzenden van SMS/e-mail/HTTP
Max. aantal sensoren	Tot 60 sensoren tegelijkertijd
Meetinterval	Ongeveer elke 45 seconden
Alarmfunctie	Ingebouwde buzzer, instelbare drempels
Configuratiesoftware	Temperature Logger (downloadbaar op www.arexx.com)
Onderhoud en reiniging	Droog houden, loskoppelen bij vocht, niet aan componenten raken
Veiligheidsmaatregelen	Controleer polariteit adapter, vermijd vocht, niet gebruiken in ongunstige omstandigheden
Reserveonderdelen en repareerbaarheid	Neem contact op met AREXX Engineering voor reparatie en onderdelen
Garantie	Wettelijke garantie op fabricagefouten, sluit indirecte schade uit
Algemene informatie	Handleiding beschikbaar in PDF, updates op www.arexx.com/templogger

Veelgestelde vragen - BS-1400GPRS AREXX

Hoe het scherm van de BS-1400GPRS inschakelen?

Druk op de knop DISPLAY MODE of SCROLL om het scherm weer in te schakelen na automatische uitschakeling.

Welke soorten sensoren zijn compatibel met de BS-1400GPRS?

De BS-1400GPRS werkt met de draadloze Multilogger sensoren van AREXX, waaronder temperatuur-, vochtigheids- en CO2-sensoren.

Hoe een alarmregel configureren?

Gebruik de Rule Editor in de Temperature Logger software. Definieer een voorwaarde (bijv. v<10) en een actie (e-mail, SMS, HTTP of buzzer). Download het regelbestand via USB.

Wat te doen bij verlies van transmissie?

Controleer eerst de USB-verbinding en de batterijen van de sensor. Voer een communicatietest uit door de sensor op 1 m van de ontvanger te plaatsen met nieuwe batterijen. Als het probleem aanhoudt, verander dan de locatie van de sensor of ontvanger.

Hoe een communicatietest uitvoeren?

Verwijder de batterijen van de sensor, plaats deze op 1 m van de ontvanger en plaats de batterijen terug. Binnen 5 seconden moet de sensor verschijnen in de lijst met detectoren.

Kan de BS-1400GPRS SMS verzenden?

Ja, het kan SMS verzenden via zijn GSM/GPRS-module. U moet een regel configureren met actie 'SMS' en het telefoonnummer instellen.

Wat is het maximale radiobereik?

Het typische bereik is 20 tot 40 meter binnenshuis, afhankelijk van bouwmaterialen. Metalen muren of beton kunnen het bereik verminderen.

Hoe de firmware updaten?

Download de nieuwste versie van de Temperature Logger software op www.arexx.com. De firmware kan worden geüpdatet via de BS1400 configuratietool.

Wat betekenen de verschillende weergavemodi?

Modus A toont de meetlijst, B de alarmen, C de grafieken, D de resultaatcodes van regels, E de algemene parameters, F de GSM-status en G de SD-kaartstatus.

Hoe de klok van de BS-1400GPRS instellen?

De klok wordt ingesteld via de configuratietool op de PC. U moet het tijdsverschil (clock offset) instellen om van UTC naar lokale tijd te gaan.

GEBRUIKSAANWIJZING BS-1400GPRS AREXX

Impressum ©2013 AREXX Engineering Nervistraat 16 8013 RS Zwolle The Netherlands Tel.: [phone] Fax.: [phone] E-Mail: [e-mail]	Deze handleding is wettelijk beschermd door copyright. De in-houd mag zichonder voorafgaande, schriftelijktoestemming van de eigenaars in het geheel of in gedeeltes worden gekopieerd of overgenomen! Veranderingen aan de specificaties en leveromvang় Niet uitgesloten. De inhoud van deze handleding kan ten allen tijde+zonder aankondiguing worden aangepast. Nieuwe versies staan kosteloos ter beschikking op: http://www.arexx.com/
" BS-750SD en Multilogger " zichen gereistreerde productnamen van AREXX Engineering. Alle andere productnamen zijn eigendom van de eigenaars. Wij় Niet verantwoordelijk voor de inhoud van externe web-informatie, waarop vanuit dit handboek worden verwezen!"
Notities betreffende de garantie en aanspraelijkheid
De garantie van AREXX Engineering is beperkt tot verranging en reparatie van de robot binnen de wettelijk voorgeschreiben garantiepiemiode voor aantoonbare productie-fouten, zoals mechanische beschadigingen en ontbrekende of fouitief gemonteerde elektronische onderdelen, met uitzondering van de alle via stekkers/voetjes aangesloten onderdelen. Voor schade, die direct door de robot of als gevolg van het werkden met de robot ontstaan, bestaat geen aanspraelijkheid. Aanspraken, die op wettelijk voorschriften met betrekking tot aansspraelijkheid voor producten berusten, blijven onverander van kracht. Zodra irreversibele veranderingen (zoals bijvoorbeeld het inbouwen van andere onderdelen, het boren van gaten, enz.) aan de robot hebbenplaatsgevonden of de robot door mis-achting van deze handleding schade heeft opgelopen,.gaat elke aanspraak op garantie verloren! De fabrikant en importeurs stellen zich nicht verantwoordelijk en aanvaarden geen enkele aanspraelijkheid voor de gevolgen van ondeskundige handelingen en/of eventuele fouten bij het aansluiten en bij het gebruik van dit product, door het Niet opvolgen van deze hand-leiding. Bij schade verooorzaakt door het Niet opvolgen van deze gebruiksaanwijzing, vervalt hetrecht op garantie! Voor verwolgschade die hieruit ontstaat,+zijn wij Niet aanspraelijk! Voor materièle schade of personlijk letsel,veroorzaakt door ondeskundig gebruik of het Niet opvolgen van de veiligheidsaanwijzingen, aanvaarden wij geen aanspraelijkheid! In dergelijkgevallen vervalt elke aanspraak op garantie! Let s.v.p. ook op de relevante licentie-bepalingen, die in de CD-ROM়ন opgenomen! BELANGRIJK Lees voor de ingebruikstelling van het product de volledige gebruiksaanwijzing en neem alle bedienings- en veiligheidsvoorschriften in acht.

Symbolen

In deze handleiding worden de volgende symbolen gebruikt:

!	Het "Attentie!"-symbool markeert bijzonder belangrijke passages, waarin je goed要去 appassen. Als je hier fouten maakt, hunnen deze de robot of bijbehorende onderdelen onbruikbaar make, respectievelijk je eigene of andermans gezondheid schade toevoegen!
i	Het "Informatie"-symbool markeert passages, waarin zich nuttige tips en Achtergrondinformatie bevinden. Het begrip voor deze informatatie is nicht zo belangrijk, maar meestal erg zinvol.
veiligheidsaanwijzingen
- Controller de polarisatie van de spanningsadapter. - Houd de BS-750SD.altijd droog. Als het apparaat nat worden direct de spanning verwijderen - Als u de BS-750SD langerearend Niet gebruikt de spanning verwijderen - Voordat u het apparaat in gebruik neemt controlleren dan eerst de algemene conditie van het apparaat en+zijn toebehorenzoals kabels en netadapter. - Vraag de hulp van een vakman als de bedienning, aansluiting of veiligheid van dit apparaat een probleem is. - Nooit het apparaat in vochtige of ontoreikende ruimtes in bedrijf stellen. - Deze module is opgebouwd uithoogwaardige en gevoelige electronica componenten. Electronische onderdelen zijn erg gevoelig voo staatische electriciteit. Raak deze componenten nooitrechtstreeks aan vermeid ieder contact met de copponentsen en de printplaat.
Normaal Gebruik
De BS-750SD kan worden gebruik als ontvanger voor het AREXX multillogger systeme zon- der gebruik te make van een PC of extra software. De sensordata worden door de BS-750SD ontvangen en opgeslagen
Gebruik anders dan hierboven beschreiben kan tot schade leiden en er is risico op kortslui- ting brand enz...

2. INTRODUCTION BS-1400GPRS TRANSCEIVER

De scroll knop (2) worden gebruikt om door de data te scrollen.

Mode A toont de recente metingen per lijn:

• RSSI indicator: Dit geeft de signalaal sterket aan van het sensor signala
• Sensor id: identificatie nummer van de sensor.
• Tijd (hh:mm:ss)
• Waarde van de meteing
• Eenheid van de meeting, afhankelijk van het sensor type.

Mode B toont de alarm rapportage.

Op de eerste lijn staat, het sensor id en de tijd van het alarm, samen met de meetwaarde en de eenheid.

De volgende lijnen worden gebruikt om de bijgaande tekst van het alarm weer te gehen.

Mode C toont de recente metingen in grafische vorm per sensor.

Grafieken voor elke sensor worden getoond en deze kun je per sensor doorlopen met behulp van de scroll knop. De grafiek toont de boven- en ondergrens, het sensor id en de eenheid. ook worden er een eenvoudige tijsdschaal getoond. het bereik van de grafiek staat in de algemene instellenen queued.

Mode D toont de regeld die uitgevoerd worden.

De eerste kolom geeft het regelnummer werk, de tweede kolom het sensor id, deerde kolom is deijd dat het uitgevoerd worden en de vierde kolom is de resultaat code van de regel. In het algemeen is de resultaat code gestuurd door de ontvangende server. Een http request zal 200 terugsturen wanner les OK is, een SMTP server zal 250 sturen als de email succesvol in de wachtrij is gezet.

Mode E toont het model en de firmware versie de actuèle datum en deijd, de actuule algemene instelleningen.

De waarde van de instellingen konnen veranderd worden met de BS1400 configuratie tool in de Multilogger software.

graph: Dearendtussen 2 meet punten in seconden. Er kuren 24meetpuntergergrafiekgetoondworden.Dezewaarde definiertde totale tijd spanne van de grafiek.

beep: De tijdsduur van het buzzer alarm in seconden. De buzzer zal af gaan als er een alarm is en uitgaan als knop (1) of (2) worden ingedrukt, of wanneer de ingestelde beepijd voorbij is.

scrn: Display aanijd in seconden. Als er een bepaldeijd geen knop worden ingedrukt za het display wee automatisch uitgaan als de scrnijd verstreten is.

rpt: Herhaal alarm hijd in seconden. Het Alarm zar weer afgaan na de ingespelde tjids periode als het alarm nog nicht bevestigd is.

Mode F toont de GSM status.

De eerste lijn toont de algemene status van de uitvoering:

De tweedelijke toont de PIN status: accepted (OK), error

De derde lijn toont de naam van het huidige telecom-network.

Mode G toont de SD card status.

De totale groote van de SD kaart en de vrij ruimte op de kaart.

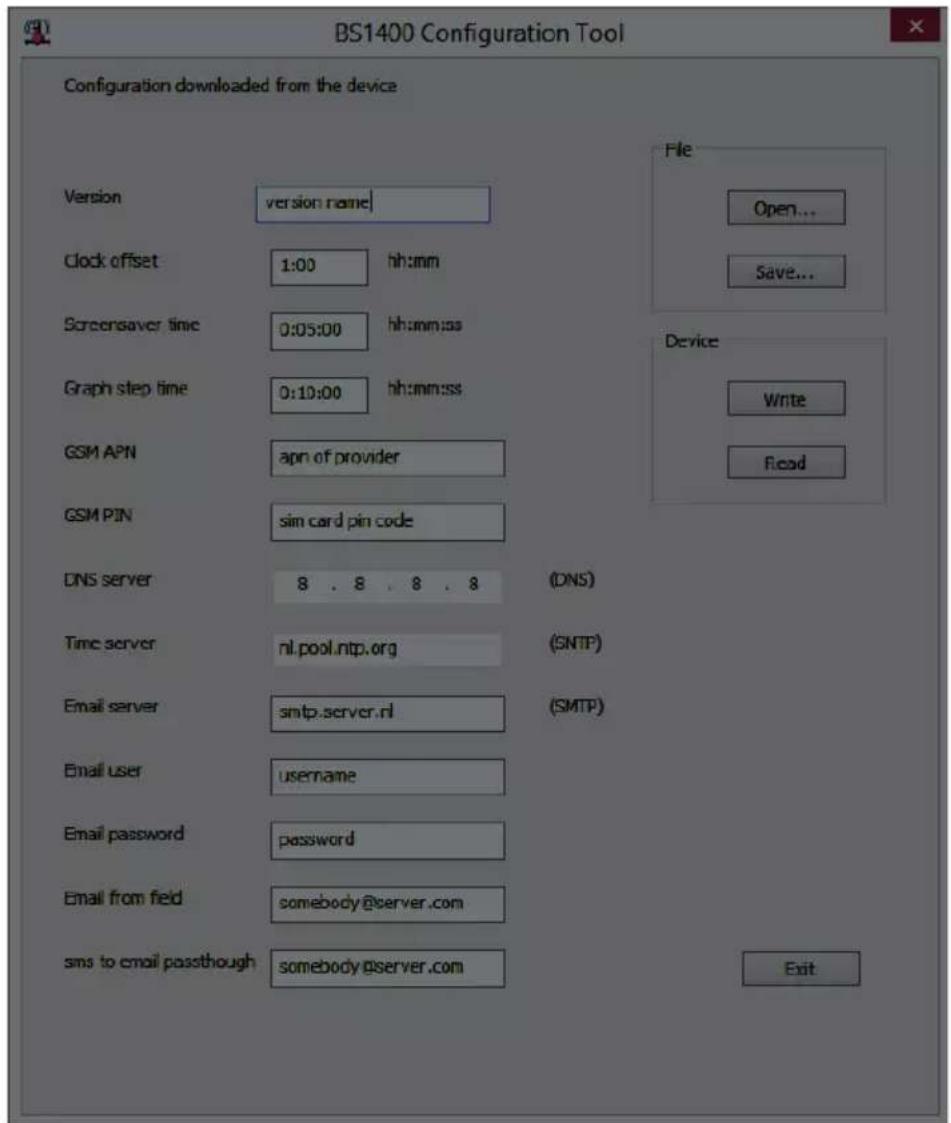

4. BS-1400 CONFIGURATIE TOOL

Om de BS1400 te programmeren gebruiken we een tool in de Multilogger software, je=kunt configuratie tool vinden in het tools menu. De algemene instellen gen van de BS1400 konnen hiermee bekeken en veranderd worden.

Schem 1. Configuration Tool

Met de 'read' knop kun je via de USB deinstallingen uitlezen van de BS1400GPRS. Met de 'write' knop kun je de{nieuw ingestelde parameters opslaan in de BS1400. De open knop laad de opgeslagen configuratie instellenen van de BS1400 vanaf een file op de PC. Met de save knop kun je deinstellenen in een file opslaan op de PC.

De volgende parameters kun je instellen:

Version: Hiermee kun je een naam toekennen aan de huidige instelleningen.

Clock offset: De interne klok worden door de PC ingesteld op de UTCijd. Om de displayijd aan te passen aan de lokaleijd kun je een offset geben. Ook de berichten woden dan in lokaleijd weergegeven.

Screensaver time (scrn): Display time-out. Als er geen knop ingedrukt worden, dan gaat het display automatisch uit na dezeperiode in (seconden).

Graph step time (graph): DeijdijdCUSen 2 meet punten in seconden. Er kuren 24 meetpunten per grafiek getoond worden. Deze waarde defini-eert de totaleijd spanne van de grafiek.

De volgende twee velden worden gebruikt om via de SIM kaart contact te makes met het telecom netwerk.

GSM APN: De APN deze krijg je van de telecom provider

GSM PIN: De pincode voor de SIM kaart.

Belangrijk: De BS1400 kan de pincode op de SIM kaart Niet wijzigen je hebte een telefoon nodig om de pincode aan te passen. De APN en de pincode worden meegeleverd met de SIM kaart.

DNS Server: Als je adressen gaat gebruiken met een naam heb je een DNS server nodig. Bijvoorbeeld IP address 8.8.8.8 verwijst maar de Google DNS servers. Belangrijk: Je要去 wel een server gebruiken die direct beschikbaar is op internet, een eigena lokaal router adres is Niet bereikbaar via de BS1400.

Time server: Een URL die de SNMP time server speicificeert. De BS1400 za de interne klok synchroniseren met deze tijdserver.

Email server: Een URLvan de smtp server die je=kunt gebruiken om e-mails te versturen.

Belangrijk: TLS/PLL worden nicht understand.

Email user: De gebruikersnaam om toegang te krijgen tot de email server.

Email password: Het gebruikers-password om toegang te krijgen to de email server.

Email from field: In het email bericht worden gebruik gemaatk van de details in dit veld en dit bepaald wat er uiteindelijk in het email uitgaande mail bericht getoond zal worden.

SMS to email pass-through: Als er een SMS bericht worden ontvangen op de BS1400 za het SMS bericht direct doorgestuurd worden als email maar deze ontvanger. Deze functie kan handig+zijn als je SMS berachten krijgt van de telecom provider. Zodra de SMS is doorgestuurd worden deze direct van de SIM kaart verwijderd.

5. Rules (Regels)

De BS1400beschikt ook over een messenger functionaliteit, dit.gaat mmet behulp van regels. Een regel is een conditie of een actie.

De BS1400 ontvangt data van de sensors en vergelijkkt elke meting met de gedefinieerde regel. Een regel kan ook met een timer instelling gedefinieerd worden. De conditie worden vergeleken met de data van de sensor en als de conditie waar is ('true'), dan worden een vooraf gedefinieerde actie uitgevoerd. De regels worden opgelagen in een file die je kunt uploaden maar de BS1400 via de USB.

Regels können worden gemaatk met behulp van de rule-editor, deze is beschikbaar in de Multilogger software onder tools (see www.arexx.com).

Het uploaden van de regel file kun je op twee manieren uploaden via USB, met de Multilogger software tools rule editor of de config-upload tool.

6. Rule Editor

De Rule Editor is een tool in de Multillogger software om een "regel" file te maken die door de BS1400 gezruikt worden om de ingebouwde Messenger functies te besturen. De Messenger functie maakt het möglichk om 1 of meerere acties te starten die gebaseerd zich op de waarde van binnenkomende meting als de ingestelde conditie gehaald worden.

De beschikbare acties zijn het verzenden van een e-mail, het verzenden van een an HTTP verzoek (request), een SMS tekst versturen en het aanzetten van de ingebouwde zoemer.

De volgende parameters zijn nodig afhankelijk van de actie:

Voor een e-mail:

• Naam van de regel
• Tijdslot voor de regel
• Conditie van de regel
  E-mail adres
• Onderwerp van de regel
  E-mail bericht

• Naam van de regel
• Tijdslot voor de regel
• Conditie van de regel
• HTTP request type: GET of POST
• HTTP request URL
• HTTP Request bericht

For an SMS:

• Naam van de regel
• Tijdslot voor de regel
• Conditie van de regel
  SMS telefoo nummer
  SMS tekst bericht

For the buzzer:

• Naam van de regel
• Tijdslot voor de regel
• Conditie van de regele

De inhibitijd van de regel definiert deijd in seconden dat de regel inactief blijft voordat er een volgende actie ondernomen worden. (dit om te voorkomen dat u bijv.ijdens een alarm bij elke meting (elke 45 seconden) een SMS of email krijgt. of the rule defines the number of seconds during which the rules remain inactive after the execution of an action.

De conditie voor een regul is een logische functie dat vergeleken worden met de binnekomende meetwaarde. De gemeten waarde en de gerelateerde attributen worden gebruikt als variabelen.

Het kan voorkomen dat de registratie van de temperatuurgegevens verstoord raakt. Dit kan geconstasteerd worden door langdurige afwezigheid van weitere temperatuurgegevens van de betreffende sensor in de temperatuurlogger applicatie of door veelvuldige uittval van tussengelegen den temperatuurgegevens wat zichbaar is in de applicatiegrafiek.

We onsendscheiden de volgende möglichke oorzaken voor de verstoorde registratie:

1. Storing in de USB ontvanger
2. Storing in de temperatuursensor
3. Storing in de radio-overdracht:tussen temperatuursensor en USB ontvanger

1.1. Storing in de USB ontvanger

De ontvanger ontvangt geen enkel signaal, ook nicht als een sensor dicht bij de ontvanger geplaatst is.

Mogelijk oorzaken zijn:

• Ontvanger is nicht via USB kabel met de computer verbonden
• USB apparatusniet correct geinstalleerd
• Onbekend softwareprobleem van de computer

Suggesties voor het oplossen van het probleem:

• Controller of op het computerbeeldscherm bij de temperatuurweergave-applicatie links onderin continue hetwoord 'klaar' staat. Is dit Niet het geval maar verschijnt iedere seconde de mededeling 'Communicatie met RF_USB mislukt' dan is de USB ontvanger Niet door Windows herkend.
• Verwijder USB kabel, wacht een tiental seconden en sluit de kabel opnieuw aan
• Temperatuur logger applicatie software verwijderen en opnieuw installereren.
• Controller de batterij in de BS-750SD ontvanger. (Let op de juiste polariteit bei het verrangen!)

Controller bij problemen de interne klokbatterij van de BS-510 (Type CR2032)

De Batterij duur van de BS-510 is ongeveer 5aar!

1.2. Storing in de temperatuursensor

De ontvanger ontvangt geen signalen van een bepaalde sensor, wel van andere sensoren.

Mogelijk oorzaken zijn:

• Batterijen in de sensor zijn afwezig of leeg
• Batterijen in de sensor zijn verkeerd om geplaatst
• Sensor is buiten bereik van de USB ontvanger
• Sensor is beschadigd (lekkende batterijen, verwulde batterijcontacten)
• Het radiosignaal wordt gestoord (zie 3)

Suggesties voor het oplossen van het probleem:

• Plaats volle batterijen in de sensor en herhaal de communicatietest (let op de polarisatie van batterijen)
• Zorg dat de batterijcontacten schoon zijn.

Technische gegevens

Type: BS-1400GPRS

Radio: ISM 433MHz, Multilogger rf-protocol.

USB: USB 2.0, Multilogger usb-protocol.

SIM: GSM/GPRS edge 850/950/1800/1900 MHz

De ontvanger ontvangt van geen of slechts een beperkt aantal signalen van een of meertere sensoren.

Mogelijk oorzaken zijn:

• Wanden of plafonds:tussen sensor en ontvanger bevatten ijzervlechtwerk
• Sensoren en/of ontvanger�zijn bevestigd op een metalen ondergrond
• Sensor of ontvanger bevinden zich in vochtige ruimtes
• Tussenliggende ramen met dubbel glas of gecondenseerderamen
• Aanwezigheid binnen ca. 20m van andere 433MHz apparaten
• Storing door radio of tv zenders
• Aanwezigheid van elektrische of elektronische apparatuur zoals computers of magnetrons binnen een straal van 2-5m
• De batterijen van de sensor zijn bijna leeg (zie 2)

Suggesties voor het oplossen van het probleem:

• Herpositioneer de sensor en/of ontvanger
• Verwijder de storingsbron

2. Communicatetest

Een eenvoudige test volstaat om te controleren of er überhaupt communicatie möglichk is:tussen sensor en ontvanger.

1) Verwijder de batterijen uit de sensor
2) Verwijder de eventuele aanwezigebijbehorende sensor uit de temperatuurlogger applicatie (via rechter muisknop)
3) Plaats de sensor binnen 1 meter afstand van de ontvanger
4) Plaats de batterijen in de sensor
5) Binnen 5 seconden要去 het bijbehorende sensornummer in de sensorlijst verschijnen.

Extra informatatie en eventuele updates vind u op www.arexx.com

Verderevragenkuntustellenophetforumvanwww.arexx.com
