MODE D'EMPLOI BS-510 AREXX
*F L'Enregistreur de Température BS-510
- Multilogger Presentation
- Manuel BS1400
- Messenger
- Pertes de transmission

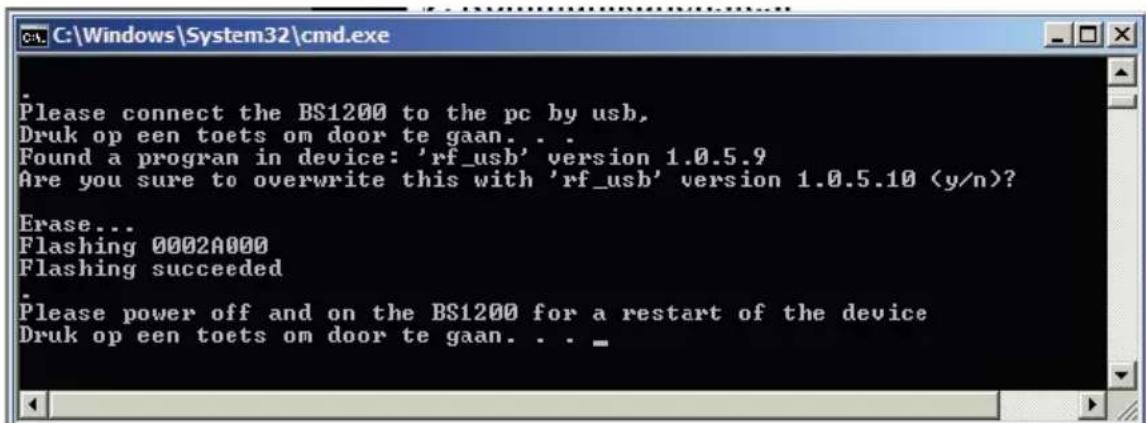

- Mise a jour du Firmware 79 APENDIX
| Mentions légales ©2015 AREXX Engineering Nervistraat 16 8013 RS Zwolle The Netherlands Tel.: +31 (0) 38 454 2028 Fax.: +31 (0) 38 452 4482 E-Mail: Info@arexx.nl | Ce mode d'emploi est protégé par les lois du copyright. Il est interdit de copier ou de reprendre tout ou partie du contenu sans l'autorisation préalable de l'éditeur! Sous réserve de modification des specifications du produit et des accessоires fournis. Le contenu de ce manuel est susceptible de modifications sans préavis. Voues trouverez des versions plus récentes de ce manuel gratuites sur http://www.arexx.com/ |
| "BS-510 et Multilogger" sont des marques déposées d'AREXX Engineering. Toutes les autres marques appartiennent à leurs propriétaires respectifs. Nous ne sommes pas responsables du contenu de pages internet externes qui sont citées dans ce manuel! | |
| Notes concernant les limitations de garantie et de responsabilité | |
| La garantie d'AREXX Engineering se limite au remplacement ou à la réparation de l'appareil et de ses accessoires dans le cadre de la durée de garantie légale pour des définuts de fabrication avérés tels que des dommages mécaniques ou l'implantation manquante ou erronée de composants électroniques à l'exception de tous les composants connectés par fiches. Nous déclinons toute responsabilité pour des dommages causés directement ou indirectement par l'utilisation de l'appareil. En sont exceptés les droits qui reposent sur les prescriptions légales inaliénables relatives à la responsabilité du produit. Tout droit à garantie s'éteint des que des modifications irréversibles (p.ex. soudure d'autres composants, perçage de trous, etc.) ont été effectuées sur l'appareil ou ses accessoires ou si l'appareil est endommagé suite au non-respect de ce manuel. Lisez impératifement les consignes de sécurité! Il n'este aucune garantie que le logiciel fourni satisfasse des attentes individuelles ou fonctionne parfaitement sans interruption ni erreur. Par ailleurs, le logiciel est librement modifiable et chargeé par l'utilisateur dans l'appareil. C'est pourquoi l'utilisateur assume l'entière responsabilité quant à la qualité et la performance de l'appareil et de tous les logiciels. AREXX Engineering garantit la fonctionnalité des exemples d'application fournis dans la mesure où les conditions spécifiées dans les caractéristiques techniques soient respectées. Si au-delà, l'appareil ou le logiciel pour PC s'avéré être défaillants ou insuffisants, le client assume tous les frais de service, de réparation et de correction. Nos vous invitons à prendre également reconnaissance des accords de licence sur le CD-ROM! En cas de problème, vérifiez sur www.arexx.com s'il existe une nouvelle version du logiciel. IMPORTANT Avant la première utilisation du récepteur BS-510lisez d'abord attentivement le mode d'emploi! Il explique la bonne utilisation et vous informe des dangers évventuels. Par ailleurs, il contient des informations importantes qui ne sont pasforcément connues de tous. Consignes de sécurité importantes Ce module contient des composants très sensibles, notamment à l'électricité statique. Ne touche le module que par les bords et évitez tout contact direct avec les composants sur la plâ-tine. | |
| Symboles Les symboles suivants sont utilisés dans le manuel: | |
| Le symbole "Attention!" attire l'attention sur des consignes particulièrement importantes qui doivent absolument être respectées. Une erreur risque d'entrainer la destruction du récepteur ou de ses accessoires ainsi que mettre en danger votre santé ou celle de votre entourage! | |
| Le symbole "Attention!" attire l'attention sur des consignes particulièrement importantes qui doivent absolument être respectées. Une erreur risque d'entrainer la destruction de l'appareil ou de ses accessoires ainsi que mettre en danger votre santé ou celle de votre entourage! | |
| Consignes de sécurité - Vérifiez la polarité de l'adaptateur secteur. - Tenir le BS-510 toujours au sec. Si l'apparil a été mouillé, débranchez immédiatement l'alimentation. - En cas de non-utilisation prolongée, débranchez l'apparil du secteur. - Avant la mise en service du récepteur, contrôlez son état général ainsi que celui des cables. - Si vous pensez qu'un fonctionnement en toute sécurité n'est plus garantiet, débranchez-le immédiatement du secteur et assurez-vous qu'il ne peut pas être utilisé par inadvertance. - Demandez conseil à un spécialiste si vous avez des doutes concernant l'utilisation, la sécurité ou le branchement du module. - Ne jamais utiliser le module dans des conditions défavorables. - Ce module contient des composants très sensibles, notamment à l'électricité statique. Ne touche le module que par les bords et évitez tout contact direct avec les composants sur la platine. | |
| Utilisation normale Cet apparil est un récepteur USB pour le système Multilogger d'AREXX. Il ne fonctionne qu'avac d'autres capteurs et produits Multilogger d'AREXX. Uniquement pour utilisation à l'intérieur. Tenir à l'abri de l'humidité et de l'eau. Si le récepteur passé d'une piece froide dans une piece chaude, attendez qu'il ait atteint la tempora-ture ambiente avant de lemettre en service. Tout autre utilisation que celle désrite ci-dessus, peut entraîner des dommages et des risques tels que des courts-circuits, incendies, chocs électriques, etc. Vous trouvez des consignes de sécurité détaillées dans l'annexe de ce manuel. | |
1a. PRESENTATION DU SYSTEME MULTILOGGER
Les caractéristiques du système Multilogger :
Enregistrement longue durée de la température, l'humidité, le niveau de CO2 etc.
Généres des alarmes avec le programme Messenger
Permet de placer les mesures de vos capteurs dans le cloud (par ex. sur www.multilogger.nl)
Services IdO (intégration de votre équipement sur un réseau)
Applications
Le système Multilogger peut être utilisé dans un cadre domestique, la restauration, l'hotellerie, les laboratoires, les commercés, les lieux de stockage et partout où il est important d'avoir un suivi de la température, de l'humidité etc.

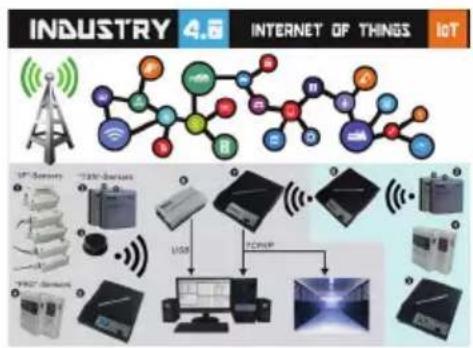

Le système Multilogger est composé de:
- Capteurs sans fil pour la température, l'humidité, le niveau de CO2, Legionella, la tension etc.
- Un ou plusieurs récepteurs
- Des logiciels performants et Gratis (Multilogger et Messenger)
- Un contrôleur LAN optionnel IdO SAM-04

Le système sans fils Multilogger collecte les données des capteurs et peut les stocker ou vous le souhaitez. Avec le logiciel gratuite Multilogger vous pouvez analyser et exporter vos données. Ce logiciel vous permet également de receivevoir des messages d'alarme par email.
Avec les récepteurs LAN, WIFI et GPRS vous pouvez placer vos données dans le cloud sur votre propre serveur web ou Gratisement sur notre serveur www.multilogger.nl
Les possibités IdO sur un réseau LAN sont spectaculaires. Le système Multilogger peut communiquer avec notre contrôleur Switch SAM -04. Avec ce switch, vous pouvez activer ou désactiver toutes sortes déquipements. Le SAM-04 est doté de plusieurs entrées digitales de façon à réagir à son environnement et selon vos instructions.
1b. MULTILOGGER BS-510SD
DEMARRAGE RAPIDE
- Lisez d'abord ce manuel.
- Connectez le module BS-510 sur le PC.
- Si les capteurs sont actifs, la LED bleue clignote.
- Demarrer le logiciel de multilogger

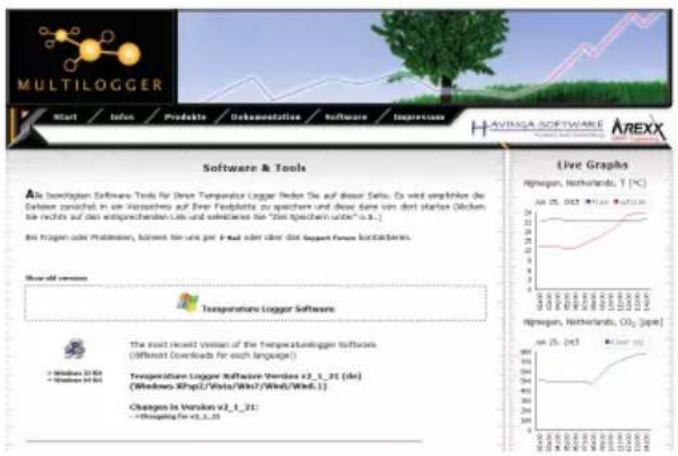

Pour obtenir le dernier logiciel, documentation et manuels, allez sur: http://www.arexx.com/templogger

Le BS-510 recoit les mesures provenant des capteurs sans fil.
Les capteurs de température transmettent leurs données au BS-510.
Un grand nombre de capteurs peut être connecté simultanément au système.
Des capteurs supplémentaires pour le Temperature Logger sont disponibles chez vous revendeur.
Nous avons branché 60 capteurs sur un seul récepteur sans rencontres le moindre problème.

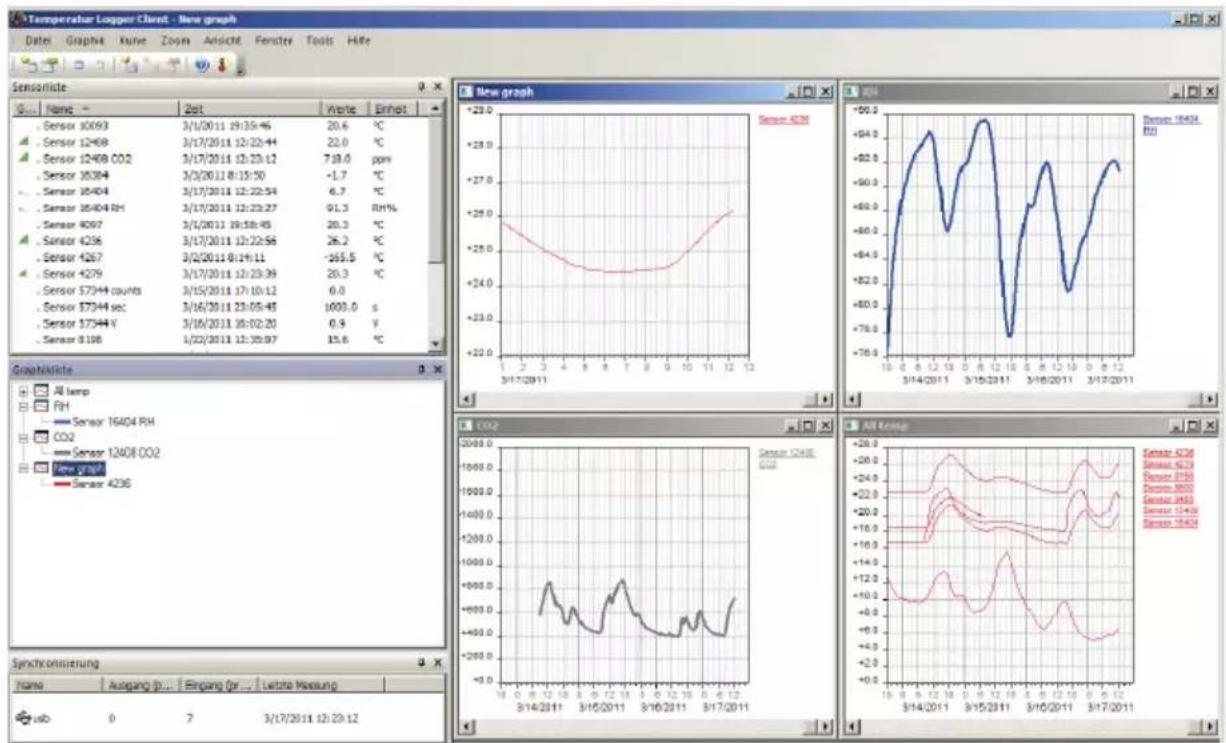

Le système de BS-510 représenté les données des capteurs sous forme graphique sur votre PC dans le logiciel Multilogger.
La portée des capteurs peut varier en fonction de conditions environnantes.
En fonction des propriétés des matériaux environnants, les capteurs à l'intérieur d'un réfrigerateur peuvent ne pas être en mesure de communiquer avec le récepteur.

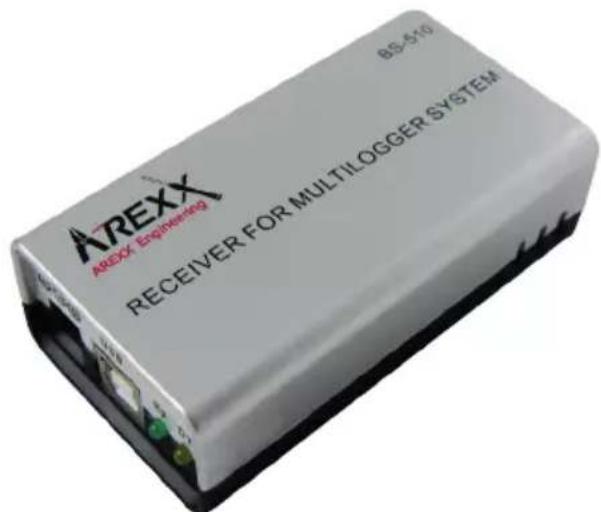

1c. INTRODUCTION A LA STATION DE BASE BS-510
La BS-510 enregistre pour chaque capteur les données de mesure et un repère temporel. Les valeurs mesurées sont représentées par le logiciel MULTILOGGER sur le PC sous forme de courbe graphique.
Les mesures enregistrées sont envoyées dans la BS-510 qui vérifie les conditions (règles) fixées lors de la programmation. Selon les conditions d'alarme définies, une alarmé est déclenchée ou bien les données sont transmises par le PC.
Vous pouvez composer les règles avec l'éditeur de règles qui est également disponible dans le logiciel Multilogger.
Lorsqu'un message a ete generé, il peut etre transmis par le PC PC. Le PC peut egalament generer des courriels d'advertisement. La structure exacte du message depend de la definition des regles qui ont ete etablies et enregistrées dans la Messenger Logiciel. Le texte du message peut contenir des tags de données (variables de fusion) telles que "valeur mesurée", "nom du capteur", etc.
La BS-510 peut fonctionner en unité autonome ou bien comme station de base. Lorsque le PC est connecté par USB au module BS-510, il peut enregistrer les mesures entrantes directement dans le logiciel Multilogger.
Les capteurs AREXX-Multilogger envoient toutes les 45 secondes une nouvelle valeur de mesure. Cet intervalle est fixé dans les capteurs et n'est pas modifiable.
Les capteurs et récepteurs utilisent la bande de fréquence de 433MHz qui est disponible pour des communications jusqu'à 10mW. En fonction des conditions péripériques et la structure de construction, cette bande permet des portées maximum de 20 à 40m.
En déplaçant légèrement la position du capteur ou du récepteur, vous pouvez largement améliorer les niveaux du signal.
Vous trouvrez plus d'informations sur les parasites de transmission au chapitre 4.
Pour plus d'informes et d'instructions, rendez-vous sur http://www.arexx.com

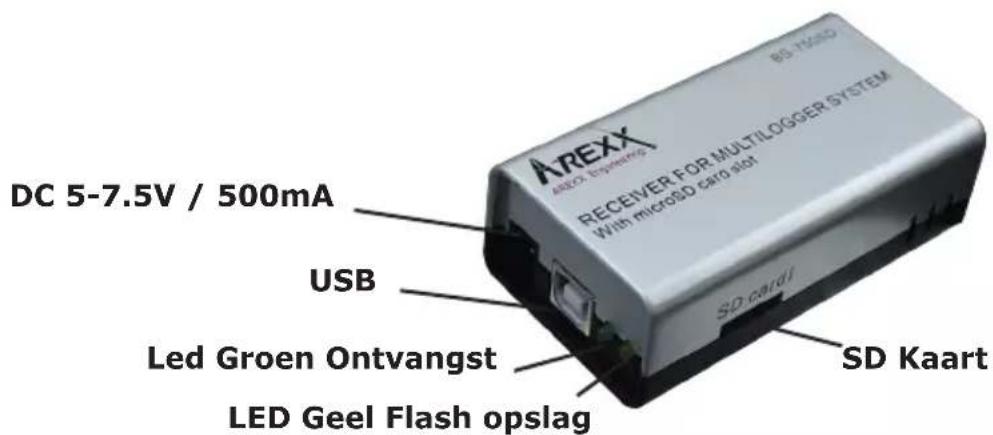

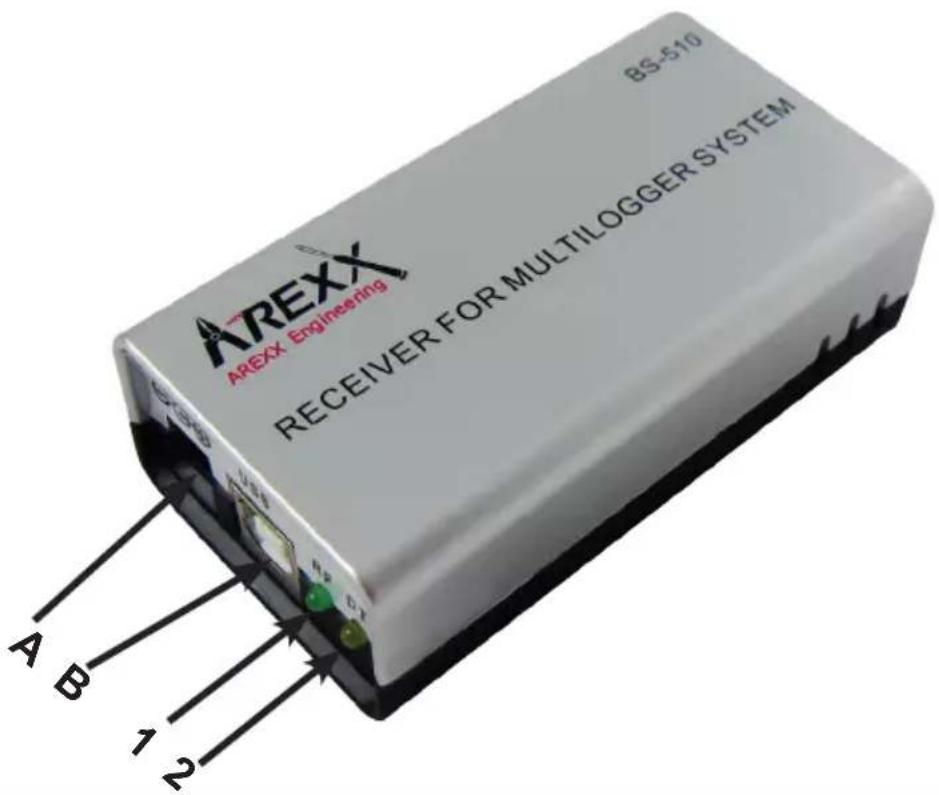

2. AREXX BS-510 Mode d'Emploi

- La LED verte recoit des données LED.
- LED stockage de données Orange
A. Fiche USB
B. Fiche USB DC
Contenu:
- Récepteur Multilogger BS-510
- Cordon USB
Pour plus d'informes et d'instructions, rendez-vous sur
http://www.arexx.com
Le BS-510 est un récepteur USB Multilogger. Les capteurs sans fil du système Multilogger lui transmettent leurs données de mesure afin qu'il les traite pour une utilisation sur un PC via une liaison USB. Le BS-510 compte une mémoire interne pour enregistrer les données lorsqu'il n'est pas connecté à un PC. Vous avez également la possibilité d'insérer une micro carte SD dans le BS-510 sur laquelle vous pouvez enregistrer les mesures reçues. Vous ne pouvez dire ces données qu'au moyen d'un lecteur de cartes SD. Ensuite vous pouvez Traitser ces données avec un logiciel externe tel qu'Excel.
Nous partons du principe que vous avez déjà installé le logiciel Multilogger sur votre PC et que les capteurs sont équipés de piles. Branchez le BS-510 sur votre PC au moyen du cordon USB fourni. Le driver USB du module BS-510 (RF_USB) s'installera lors de la première connexion sur le PC.
Après l'installation réussi du driver et la connexion du BS-510, la fenêtre de synchronisation du logiciel Multilogger affichera un message 'USB@x' ainsi que la version du module firmware.
Utilisation du BS-510
Le module va maintenant transférer les mesures des capteurs sur le PC. Vous pouze l'observer sur la liste de capteurs sur l'écran du logiciel Multilogger. Cette liste affiche les mesures les plus récentes de tous les capteurs. Si l'installation a reussie et la liaison avec le BS-510 fonctionne, vous voyagez en bas à gauche du logiciel Multilogger le message 'Prêt' avec la version du firmware du module.
Tant que le module est alimenté en courant, il traitera les données rentrantes des capteurs. En l'absence de connexion avec le PC (p.ex. parce que le PC est eteint), le données seront sauvegardées dans la mémoire flash interne.
Dès que la connexion avec PC est rétablie, le logiciel Multilogger appellera les données sauvégardées. De cette manière, les mesures continuant même lorsque le PC est étant.
Le module peut aussi travailler seul sans alimentation par le cordon USB (PC éteint) mais doit dans ce cas disposer d'une alimentation externe (5 à 7,5 Volt), p.ex. une alimentation secteur universelle de 500mA ou plus.
Le module possède un voyant vert et un orange.
La LED verte s'allume brièvement lorsque le BS-510reçoit une mesure d'un capteur. La LED orange s'allume lorsque les données sont enregistrées dans la mémoire flash interne (donc lorsqu'il n'y a pas de connexion avec un PC). La LED orange s'éteint des que la connexion avec un PC est établie.
Fréquence Radio
Les données des capteurs sont transmises sur la fréquence 433MHz (bande ISM). Le module possède une antennne interne qui capte le signal radio. Afin d'assurer une bonne réception fiable, il convient de placer le module de façon à limiter au maximum le risque de perturbation par des facteurs externes tels que :
- murs en métal,
- béton armé,
- verre renforcé
- autres apparèils qui fonctionnent sur la bande 433MHz
Les perturbations radio peuvent faire apparaitre des capteurs inconnus. Vous pouvez empêcher ce phénomène en activant le filtrage des capteurs dans le logiciel.

USB
La mise en œuvre USB peut varier selon le PC notamment lors de la mise sous et hors tension de l'ordinateur. Il est possible que le PC continue à alimenter le port USB lorsqu'il est étéint. Dans ce cas, le BS-510 reste également actif et ne requiert pas d'alimentation externe. Dans le cas contraire, où le port USB n'est plus alimenté, il faut brancher une alimentation externe pour que le BS-510 continue à enregistrrer les données.
(*) Comme les PC ne fonctionnement pas tous de la même façon, des problèmes de port USB peuvent se produit. Dans ce cas, nous vous conseillons de débrancher le cable USB entre le BS-510 et le PC.
Le BS-510 recoit l'ordre de commencer automatiquement le téléchargement des qu'il est alimentéen 5V par le port USB du PC. Certains PC coupent et remettent plusieurs fois la tension sur le port USB pendant le démarriage ce qui peut conduire à des pertes d'informations enregistrées dans le BS-510. Afin d'éviter cette perte, attendez que le PC ait complètement démarré avant de brancher le cordon USB.
Note importante pour les PC qui sont mis sous tension lorsqu'le BS-510 est connecté :
Il peut arriver que le PC coupe la tension USB lorsqu'il commute en mode veille (vous pouvez changer/régler ce paramètre sous Windows)! En l'absence d'une alimentation externe, le BS-510 ne fonctionnera plus! Lorsque le PC quitte le mode veille pour fonctionner normalement, la tension USB peut être coupée et remise brièvement plusieurs fois et les données du BS-510 risquent d'être perdues.
Les problèmes ci-dessus n'arrivent que sur certains modèles de PC!
IMPORTANT!
Pendant la transmission des données du détecteur, le système BS-510 ne peut pas enregistrer ou receivevoir de nouvelles données du détecteur. Veuillez prendre en compte que quelques données entrantes peuvent etre perdues pendant la transmission.
Alimentation externe
Le module peut travailler en toute autonomie tant qu'il est alimenté. Les données seront alors sauvégardées dans la mémoire flash interne.
Lorsque l'alimentation est débranchée et le module s'eteint, une petite partie des mesures les plus récentes ne sera pas sauvégardée dans la mémoire flash interne en raison de la mémoire cache (mémoire intermédiaire) qui rassemble les mesures avant de les enregistrer dans la mémoire flash.
Horloge interne de temps réel
Le BS-510 fait appel à une horloge interne (RTC) pour appliquer un code-temps aux données. Cette horloge fonctionne même lorsque le module est eteint car elle est alimentee par une pile bouton interne (CR2032). L'horloge est synchronisee par le logiciel Multilogger des qu'une connexion de données est etablie.
Si l'horloge redémarre après un arrêt p.ex. parce que la pile bouton était vide, les données ne peuvent pas être traitées parce qu'il n'y a pas de code-temps valide. Les deux voyants clignotent simultanément. Dans ce cas, il faut brancher le-module sur le PC. Le logiciel Multilogger mettra l'horloge à l'heure et la réception des données pourra reprendre. La pile bouton est facile à replacer. Elle se trouve sur le circuit imprimé qui apparait lorsque les deux moitiés du boîtier du BS-510 sont séparées.
Logiciel http://www.arexx.com
Le logiciel Multilogger (Templlogger) est compatible avec Windows XP et plus et existe en version 32 bits et 64 bits. Le logiciel est disponible en quatre langues. Vous pouvez télécharger la verison la plus récente sur http://www.arexx.com.
Outre l'application logger, le logiciel comporte le driver USB, le messenger et un grand nombre d'autres outils. Le site internet offre des informations complètes sur les produits Multilogger.
Si vous ne receivez pas de données actuelles des capteurs, vérifie dans le logiciel si le filtrage des capteurs est actif et désactivez-la momentarilyement.

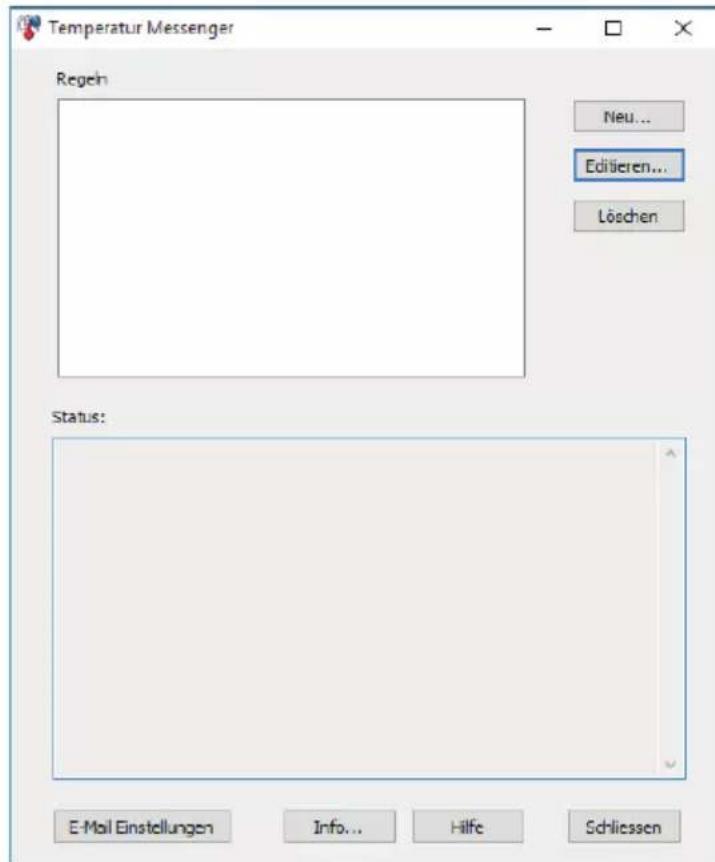

3. Messenger
Le Multilogger possède une fonctionnalité Messenger intégrée que le PC utilise pour piloter avec le logiciel Messenger intégré de logiciel de multilogger.
Le logiciel Messenger vous permet de transmettre par paquets les valeurs de mesure les plus récentes d'un captein par courriel et/ou http. Pour cela, vous pouze déterminer vous-mêmes les conditions d'envoi des messages: ainsi, p.ex. une transmission de données ne peut se déclencher que si la température descend en dessous de 0^ . A l'aide des messages http, vous pouvez p.ex.mettre à jour un serveur internet en temps réel avec les valeurs de mesure les plus récentes. La version PC du messenger est également capable d'exécuter un langage de script SMD.

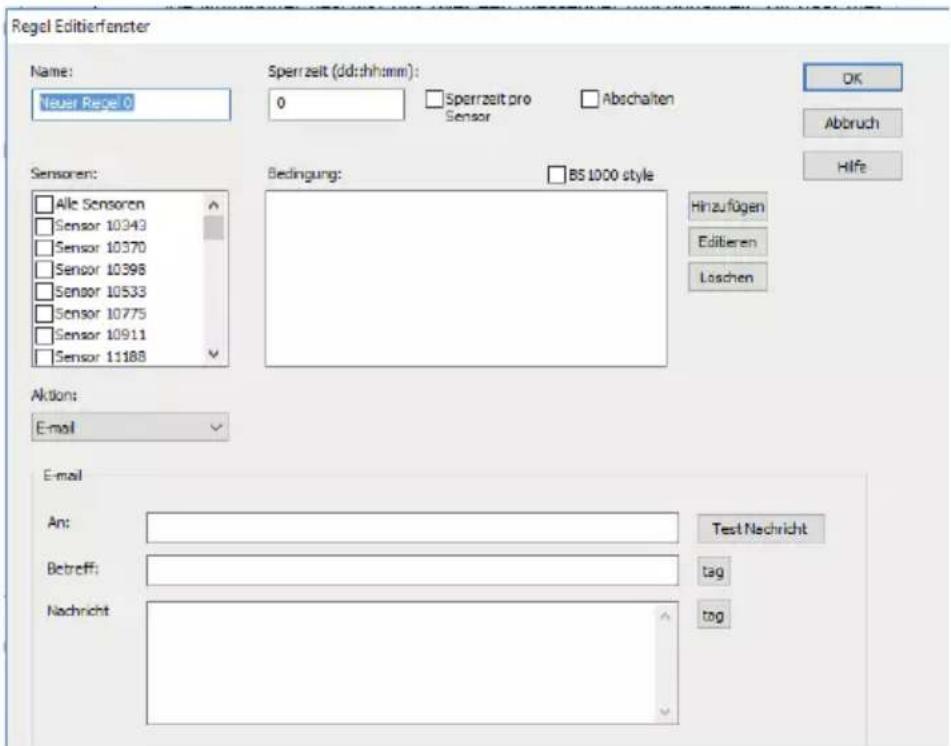

3.1 Messenger Rule Editor
Le logiciel Messenger utilise ce que l'on appelle des 'rules' (anglais: règles) pour déterminer qu'elle action doit se dérouler à l'arrivée d'un jeu de données de mesures. Plusieurs règles peuvent être définies pour un Logger. Une règle est une première qui se compose d'une condition et de la description d'une action. Si la valeur de mesure remplit la condition fixée dans règle, l'action y afférente est executée, p.ex. l'envoi d'un courriel.
Les actions disponibles consistent en l'envoi d'un courriel, d'une requête http (http request). Vous pouvez définir plusieurs règles en même temps.

Le 'rule editor' (c'est-à-dire l'éditeur de règles) est une assistance à l'établissement d'un fichier de règles (rule file) que le PC utilise pour pilo ter avec le logiciel Messenger intégré de logiciel de multilogger. La fonction Messenger permet le démarrage d'une ou de plusieurs actions suite à la réception d'une valeur de mesure si un nombre de règles à définir au préa lable a été réalisé.
En fonction du type d'action, vous avez besoin des parametes suivants:
Pour un courriel:
- Nom de la règle
Temps d'attente pour la regle
Condition pour cette règle - Adresse courriel
- Obj du courriel
- Message du courriel
Pour une requête http (Request):
- Nom de la règle
Temps d'attente pour la regle
Condition pour cette règle - Type de requête http: GET ou POST
- URL de la requête http
- Message de la requête http
Le temps d'attente de la règle est exprimé en nombre de secondes pendant lequel la règle reste inactive après l'exécution de l'action.
Condition
La condition d'une règle est une fonction logique qui est évaluée dans le contexte de la mesure reçue. La valeur de mesure et les attributs afférients sont ajoutés en tant que variables.
Lesvariables suivantes sont disponibles:
| Variable Description | |
| v Valeur mesurée | |
| q Type de capteur 1 = Température (°C), 3 = RV% (%), 5=CO2 (ppm) | |
| i N° d'identification du capteur | |
| r Valeur rssi (Valeur de seuil du signal en dBm) | |
| h Indication de | 'heure de la mesure |
| m Indication de | la minute de la mesure |
| s Indication de | a seconde de la mesure |
| Y Indication de | l'année de la mesure |
| M Indication du | mois de la mesure |
| D Indication du | jour de la mesure |
| S Indication de | l'heure de la mesure en secondes depuis le 1-1-2000 UTC |
| c Jour de la année de la mesure (0=dimanche, 1=lundi, etc...) | |
| a(len) Durée moyenne (len = durée en secondes) | |
| b(len) Durée minimum (len = durée en secondes) | |
| e(len) Durée maximum (len = durée en secondes) | |
| p(dt) Valeur précédente. Si dt=0, la valeur précédente est indiquée, sinon la valeur interpolée à l'instant moins dt secondes est induquée. | |
A l'exception du S, toutes les indications horaires sont définies en UTC. Le décalage hora en fonction du fuseau est pris en compte dans la fenêtre de configuration du serveur horloge. L'indication horaS est indiquée en UTC.
La condition est structurée comme une expression logique. Pour la définir, on peut utiliser les opérateurs comparatifs logiques suivants: (<, <=, >, >=, <>, == en !=), ainsi que les opérateurs logiques AND (&), OR(||) et NOT(!). Par ailleurs, les expressions peuvent être structurées à l'aide des parentheses ''(''et'') ".
Examples:
| Expression | Description |
| v<10 est true)dés que la mesure | descend en-dessous de la valeur 10. |
| v<10 && i=8297 est true)dés que la mesure descend en-dessous de la valeur de 10 pour le capteur 8297. | |
| (v<-10 || $v>10)&&c==0 est true | dés que la mesure descend en-dessous de -10 ou dépasse la valeur de 10 et le jour de la semaine est un dimanche. |
Le rapport http, le message par courriel et l'objet du courriel sont des champs de texte qui acceptent des variables. La valeur d'une variable est converti en texte à l'endetroit de la variable lors de la création du texte du message.
Voici la liste des variables:
| Variable Description | |
| v Valeur mesurée | |
| q Type de capteur 1 = Température (°C), 3 = RV% (%), 5=CO2 (ppm) | |
| i N° d'identification du capteur | |
| r Valeur rssi (Valeur de seuil du signal en dBm) | |
| h Indication de l'heure de la mesure | |
| m Indication de la minute de la mesure | |
| s Indication de la seconde de la mesure | |
| Y Indication de l'année de la mesure | |
| |M Indication du mois de la mesure | |
| D Indication du jour de la mesure | |
| S Indication de l'heure de la mesure en secondes depuis le 1-1-2000 UTC | |
| w Manque: Moment de la dernière mesure qui n'a pas pu être transmise au serveur http. Est requis pour la synchronisation du Templogger. | |
| t time string mesurement time in hh:mm:ss format | |
| d time string; moment de la mesure au format: hh:mm:ss | |
| p(dt) Valeur précédente. Si dt=0, la valeur précédente est indiquée, sinon la valeur interpolée à l'instant moins dt secondes est indiquée. | |
A l'exception de w etS, l'houre UTC plus le décalage dû au fuseau horaire (selon la définition sur la page de configuration du serveur horloge) s'applique à toutes les indications d'heure. L'houre UTC s'applique aux indicateurs horsere w et $S.
Pour la requête http, le message est code à l'aide de "encode". Dans ce cas, les signes non-alphanumériques sont convertis en chaînes de caractères %hh, "hh" représentant un chiffre hexadecimal. Les chaînes && et == constituent une exception: elles sont converties en &' ou ='. Le message pour la requête http est transmise dans l'en-tête de la requête (la ligne entête POST) ou bien ajoute à l'url de la requête (GET) en séparant l'url et le message par le signe ?'.
Exemple d'un message:
id == i && value == v
Cet exemple montre la programmation d'un serveur web pour decoder la chaine de caractère indiquée en deux paramètres 'id' et 'value'. Cette méthode permet au BS1200 de mettre à jour une page internet avec des mesures actuelles sans l'intérimédiaire d'un PC.
Cette méthode est également utilisé pour synchroniser le Templogger.
Données dans la mémoire flash
Une fenêtre xml spéciale donne à un logiciel externe accès aux données contenues dans la mémoire flash. La page 'data xml' indique des mesures sur un certain lapsé de temps.
Les pages sont appelées à l'aide des variables suivantes:
| Nom du paramètre | Type Description | _______ |
| A timestamp | Début de la période; | Nombre de secondes à partir de 1-1-2000 |
| B timestamp | Fin de la période; No | Nombre de secondes à partir de 1-1-2000 |
| C integer Identification | dification du capteur | |
| D integer Type | de capteur; 1=Température, 3= RH%, 5=CO2 | |
Example:
http://log77.lan/data.xml?A=327682224&B=327685203&C=4096&D=1
Cette requête génére le jeu de données suivant:
<?xml version="1.0" encoding="utf-8"?>
<measurements>
<value id="4096" type="1" t="327682224">25.1</value>
<value id="4096" type="1" t="327682287">39.5</value>
<value id="4096" type="1" t="327682335">33.7</value>
<value id="4096" type="1" t="327682378">30.7</value>
<value id="4096" type="1" t="327682417">28.9</value>
<more>327684165</more></measurements>
Les données xml comprend des éléments measurements' en tant qu'éléments root. Cet élément contient 0, 1, ou plus d'élémentsvalue'. Chaque élément `value' représentée une mesure.
Il possède les attributs suivants:
- id Identification du capteur
-type Type de capteur; 1=Température, 3=RH, 5=CO2 - t Indicateur de temps; Nombre de secondes à partir de 1-1-2000
La valeur de mesure elle-même est indiqué sous forme de valeur d'élement.
Puisque la transmission de données peut prendre un certain temps, on peut raccourcir le fichier xml comme cela a eté fait dans l'exemple ci-dessus. Cela se traduit dans le fichier par l'élément 'more'. La valeur de l'élément 'more' indique à chaque heures la BS1000 a appelé pour la première fois des données de la mémoire flash. Cette valeur ne doit pas concorder avec la dernière valeur horsaire indiquée. Si l'élément 'more' manque, l'ensemble de données n'est pas terminé.
4. Pertes de transmission
Des pertes de transmission peuvent parfois survenir, comme l'indique un manque de données de température sur la courbe affichée du détecteur.
Les pertes de données peuvent etre causees par:
- Des problèmes à l'intérieur du récepteur USB.
- Des problèmes dans le détecteur de température.
- Des problèmes dans le transfert du signal entre le détecteur de température et le récepteur USB.
4.1. Problèmes à l'intérieur du récepteur USB.
Le récepteur n'enregistreaucun signal de données, même si le détector est situé tout pres du récepteur.
Problèmes possibles:
- Le cable USB, entre le récepteur et l'ordinateur, n'est pas connecté ou est défectueux.
- Mauvaise installation du récepteur USB.
- Problème inconnu du logiciel dans l'ordinateur.
Suggérée des solutions:
- Contrôler sur l'écran de visualisation, l'affichage de l'enregistreur de température dans le champ inférieur gauche. Le champ doit afficher continuèlement la valeur ‘ready’ (ou ‘préts'). Si l'affichage indique par intermittence ‘éché de Communication RF-USB’, le système d'exploitation Windows n'a pas réussi à couver l'unité USB.
- Retirer le cable USB, attendre environ 10 secondes et connecter à nouveau le cable.
- Retirer le logiciel d'application enregistrreur de température et le réinstaller.
- Vérifier des pile BS-5750SD (ne pas oublier de contrôle la polarisation des piles avant l'insertion!)
Vérifier pile de l'horloge BS-510 (Type CR2032)

4.2. Problèmes dans l'unité détecteur de température
Le récepteur recoit les signaux des détecteurs, mais ne réussit pas à enregistrer les signaux d'un détecteur en particulier.
Problèmes possibles:
- Les piles manquent ou sont faiblement chargées.
- Polarité inversée des piles du détecteur.
- L'emplacement du détecteur est situe au-delà de la distance de réception du récepteur (ou station de base).
- Endommagement du détecteur (par des contacts de piles corrodes, humidité ou fuite de pile).
- Problèmes de communication du signal radio.
Suggérée des solutions:
- Insérer des piles bien chargées dans le détecteur et repeteré le test de communication (ne pas oublier de contrôler la polarisation des piles avant l'insertion!)
- Vérifier les contacts des piles et éliminer toute corrosion et effets d'humidité.

4.3. Problèmes de transfert du signal radio
Le système récepteur (station de base) ne recoit pas des signaux d'un ou de plusieurs détecteurs, ou ne recoit qu'un nombre limite de signaux.
Problèmes possibles:
- Des murs ou des plafonds situé entre le détecteur et le récepteur pourraient contérer des constructions métalliques.
- Les détecteurs et/ou le récepteur pourraient être placés sur une surface métallique.
- Les détecteurs ou le récepteur sont placés dans des lieux hautement humides.
- Des fenêtres situées entre le détecteur et le récepteur pourraient contenir plusieurs écaisseurs de verre ou poursaient être embuées.
- D'autres systèmes 433MHz pourrait être en fonctionnement dans le rayon d'opération de 20m .
- Interférence ou signaux de brouillage de transmetteurs radio ou télé.
- Equipement électronique ou électrique (par ex. équipement d'ordinateur ou magnétrons) en fonctionnement dans le rayon d'opération de 2 - 5 m.
- Faible niveau de puissance des piles du détecteur (voir 2).
Suggérée des solutions:
- Modifier les emplacements du détecteur et/ou du récepteur.
- Enlever l'équipment interférant.
Une information supplémentaire et de possibles mises a jour peuvent être trouvées sur www.arexx.com (sur le forum ou a travers le menu de l'Enregistreur de Temp.).
4.3. Test de communication
Un simple test vérifiera le canal de communication entre le détecteur et le récepteur:
- Retirer les piles du détecteur.
- Si une entrée existe deja:steroler le detecteur de l'application du logiciel de température (en utilisant le bon bouton de la souris)
- Placer le détecteur à environ 1 m de distance du récepteur.
- Insérer les piles dans le détecteur.
- Un système fonctionnant correctement ajoutera en 5 secondes l'entrée du détecteur concordant a la liste des détecteurs.
\section*{Caracteristiques techniques}
Type: BS-510
Radio: ISM 433MHz, Multilogger rf-protocol.
USB: USB 2.0, Multilogger USB-protocol.
Alimentation: 5 - 7.5V DC / 100mA
Pile RTC: CR2032 3V
Mémoire interne: 2MB data-flash (env. 9 jours pour 10
année, 18 jours pour 5 capteurs, etc.)
Logiciel: http://www.arexx.com
Des questions supplémentaires peuvent aussi être postées sur notre forum, voir www.arexx.com
5. MISE A JOUR DU FIRMWARE
Vérifiez si un nouveau logiciel ou firmware est disponible sur www.arexx.com. Le nouveau firmware est simple et rapide à télécharger et à installer dans le BS-510SD.
Télécharger le firmware et le décompresser dans un dossier.
- Brancher le BS-510 via un cordon USB sur le PC.
- Quitter tous les services Messenger avant de continuer.
{ctrl-alt-del} (quitter tous les programmes Temperaturelogger, ouvrir le gestionnaire des tâches dans Windows, vérifier 'show processes from all users' et terminer la procédure temperaturemessengerserver.exe et temperatureserver.exe).
- Exécuter flash.bat par un clic droit sur la souris (exécuter en tant qu'administrateur).
Appuyez sur Enter pour continuer et y.
CS1200 flash utility
Stopping the temperature logger services...
De TemperatureMessengerServer-service is nicht gestart.
Typ NET HELPMSG 3521 voor meer hulp.
De TemperatureServer-service is nicht gestart.
Typ NET HELPMSG 3521 voormeer hulp.
Please connect the BS1200 to the pc by usb,
Druk op een toets om door te gaan..
Found a program in device:'rf_usb' version 1.0.5.9
Are you sure to overwrite this with 'rf_usb' version 1.0.5.10 (y/n)?
-
après l'installation eteindre et rallumer le BS-510.
-
Restart the BS-510 Again

- Les données dans la BS-510 (réglages et valeurs mesurées) sont conservés pendant la mise à jour.
Si l'installation échoue (cela n'arrive normalement que parce que des services temperaturelogger tournent encore), éteignez et rallumez la BS-510 et faites une nouvelle tentative.
ANNEXES
& CONSEILS
Vérifier le driver
- Vérifez (dans Demarrage > Panneau de Configuration > Afficher les périhériques et imprimantes) si le RF-USB y figure. Installez le driver à nouveau.
Connectez l'appareil seulement lorsque le logiciel d'installation vous le demande! - Verifiez la bonne installation des drivers et la connexion au PC. Verifiez si dans la fenêtre de "Synchronisation" du logiciel Multilogger, 'USB@x' s'affiche ainsi que la version du firmware du module. (Menu Affichage Outils dans le logiciel Multilogger)
Vérifier les capteurs
Insérez les piles dans les capteurs et ils s'enregistrrent automatiquement dans le logiciel. Ouvrez la fenêtre "Liste des capteurs" dans le logiciel Multilogger (Menu Affichage - Outils) La liste des capteurs comporte 3 colonnes: le nom du capteur, la date et l'heure de la plus récente mesure ainsi que la température y affériente.
Informations concernant le logiciel Multilogger
Vous trouvrez toutes les informations sur le logiciel Multilogger dans la section Aide du logiciel.
Informations concernant le logiciel Messenger
Vous trouvrez toutes les informations sur le logiciel Messenger dans la section Aide du logiciel.
Capeurs inconnu
YououpouvezretirerlescapteursinconnusavecI'outil (Menu Affichage - Outils)“Erase DataFlashTool"
Réinitialiser les paramètres et mot de passer BS1200
Coupez l'alimentation et la batterie à l'intérieur pendant environ 20 secondes.
NOUS VOUS RECOMMANDONS DE METTRE REGULIEREMENT A JOUR LE LOGICIEL MULTILOGGER: VOIR WWW.AREXX.COM
FAQ AREXX MULTILOGGER
Qu'est-ce qu'un Logger?
Un logger reçoit des données de mesures transmises par un capteur pendant un laps de temps prolongé. Notre multillogger reçoit p.ex. toutes les 45 secondes la température, l'humidité de l'air, la tension ainsi qu'un autre paramètre et enregistr des données, entre autre, pour les représentier sous forme de graphique. Ce n'est pas grave si quelques valeurs de mesure manquent de temps à autre.
Quels sont les composants d'un système multilogger d'AREXX?
Pour un système multilogger opérationnel, il faut trois composants importants:
- un récepteur (BS-510, BS1000 ou p.ex. TL9-ALU)
- un ou plusieurs capteurs (AREXX TSN-, IP66 ou la série PRO)
- le logiciel Logger d'AREXX
La BS-30, BS-510, BS-510 / BSXXXX ne fonctionne pas?
Verifiez si la LED Data Receive clignote de temps en temps.
Est-ce que le cordon USB et l'alimentation externe 5V sont correctement branchés? Est-ce que la polarité (+ et -) de l'alimentation 5V a été correctement sélectionnée? Est-ce que le driver a été correctement installé?
J'ai des problèmes avec le pilote BS-510- ou BS1000!
Vérifiez (dans: Demarrage > Panneau de configuration > Afficher les Periphériques et Imprimantes) si RF-USB y figure. Installez le driver à nouveau. Branchez le pérophérique seulement lorsque le logiciel d'installation vous invite à le faire!
Le récepteur apparait dans le gestionnaire de matériel mais je ne trouve pas de capteurs dans la liste des capteurs. La LED Data Receive ne clignote pas non plus.
Ce problème peut avoir trois origines:
Les capteurs n'envoient pas de signaux
Vérifiez les piles (polarité et tension)
Les capteurs ne se trouvent pas à portée du récepteur
Placez le(s) capteur(s) à côté du récepteur
Le récepteur ne fonctionne pas
Echangez le recepteur contre un autre dont vous etes sur qu'il fonctionne
Le récepteur recoit des données (la LED de données clignote occasionnellement) mais je ne trouve pas de capteurs dans la liste.
Le filtré dans la liste des capteurs est activé (démarrez le logiciel Logger > Menu > Affichage > Flèche vers le bas >liste des filtres des capteurs). Cette liste de filtrés doit être vide sinon le système ne recoit que les capteurs qui figurent dans cette liste!
Comment puis-je savoir si les capteurs fonctionnent?
Veillez à ce que le capteur se trouve à proximé du récepteur (p.ex. à env. 3m de distance). Vérifiez la tension des piles: elle doit s'élever à au moins 1,3V par pile. Placez les piles dans le capteur en respectant la bonne polarité (+ et -)! Environ 5 secondes après la mise en place de la dernière pile, le transmetteur envoie des données. La LED verte clignote et le capteur s'affiche dans la liste.
Est-ce que le capteur HF peut perturber durablement d'autres apparciels?
Le capteur transmet des données à peu après une fois par minute. La transmission ne dure que quelques milliseconds et utilise très peu de puissance. Une perturbation permanente ne peut donc jamais provenir des capteurs. C'est pourquoit les capteurs ne sont pas comparables avec des casques sans fil qui transmettent en permanence ou avec des téléphones portables qui envoiient des signaux radio à haute puissance.
Les capteurs délivrent des valeurs différentes même s'ils sont placés l'un à côté de l'autre.
Tous les capteurs travaillent avec une certaine marge d'erreur. Ainsi un capteur thermique peut enregistrer 0,5 degré en trop et son voisin 0,5 degré en moins ce qui représenté déjà une erreur de 1 degré bien que les deux capteurs se trouvent encore à l'intérieur des tolérances d'erreur spécifiées. La position d'installation (en hauteur ou en profondeur), les flux d'air, l'ensoleillement ou l'empre jouent un role important.
Est-ce que les capteurs sont étaconnés et comment puis-je calibrer le système?
Nous utilisons des capteurs numériques qui travaillent tous à l'intérieur des tolérances indiquées par le fabricant. Certains utilisateurs font calibrer les capteurs d'AREXX une fois par an sur place par un spécialiste du calibrage certifié. Les écarts mesurés peuvent être reportés dans le logiciel comme valeurs offset et corriger les mesures.
Quelle est la différence entre des capteurs TSN, IP et PRO?
Le mode de fonctionnement est identique et vous pouvez mélanger les différents types. Les TSN sont les capteurs standard. Nos capteurs IP sont résistant à l'eau (IP66) et possèdent un boîtier industriel. Les capteurs PRO ont un afficheur, peuvent être alimentés séparément par un boîtier de jonction et résistant aux éclaboussures d'eau.
Est-ce que les capteurs sont utilisables dans un réfrigérateur ou un congélateur?
Nos capteurs sont souvent utilisés par des professionnels dans des armoires climatisées, des réfrigerateurs et congélateurs dans des cuisines, laboratoires et pharmacies. Pour des raisons d'hygiene et de capacité de pile, il est déconseilé de placer le capteur tout entier dans une chambre froide ou de congestion. Il est plus judiciaux de placer une sonde externe dans la chambre froide ou de congestion. Ainsi l'électronique du capteur avec les piles sera installée à l'extérieur de la zone réfrigérée.
Est-ce que les capteurs disposent d'un indicateur de charge?
Malheureusement les capteurs ne possèdent pas d'indicateur d'état de charge. Lors du choix entre un indicateur de niveau du signal (RSSI) et un indicateur de charge de la pile, nous avons choisi l'indicateur de niveau du signal en raison des conditions de transmission parfois fortement fluctuantes des signaux radio.
Quelle est la durée de fonctionnement des piles?
Normalement les capteurs qui utilisent des piles au lithium AAA ont une autonomie de 1 an et leurs qui utilisent des piles au lithium AA (capteurs IP) 2 ans
Quelle est la différence entre BS500/TL-500 ou BS-510SD, BS510 et TL510?
La différence resides dans la batterie de réserve interne (backup) pour l'horloge interne. A part cela, le fonctionnement est totalement identique. La batterie de réserve alimentente l'horloge interne pendant une coupure de courant qui n'a donc pas besoin d'être remise à l'heure par le PC suite à une coupure. Elle garantit ainsi la fonctionnalité permanente du logger pendant et après une coupure de courant.
Comment remetre la BS-XXX ou BS-XXXX à zéro (,,Reset")?
Eteignez le module et retirez la batterie de réserve interne pendant 20 secondes.
Si la BS-XXX ou BS-XXXX travaillent brièvement en mode mémoire et la LED jaune est allumée, est-ce que cela signifie qu'aucune donnée n'est transmise dans la mémoire?
Oui. La mémoire flash non-volatile comporte une petite mémoire intermédiaire volatile qu'il faut d'abord replir complètement avant de pouvoir transmettre le contenu dans la mémoire flash non-volatile. Tant que le capteur n'a transmis les informations que dans la mémoire volatile intermédiaire et le module est étéint, le système ne peut rien enregistrer durabilité.
Est-ce que des données sont transmises au PC lors du branchement de la BS-XXX ou BS-XXXX sur le PC?
Les données sauvégardées dans la mémoire flash sont reprises par le logiciel Logger dés que le programme se connecte au module.
Si la reprise de données ne se fait pas, vérifiez:
- si le logiciel Logger a ete Installe et est operationnel
- si la liaison avec la station de base fonctionne: le logger reçoit de nouvelles valeurs de mesure
- que la mémoire flash contient des données
- que la mémoire flash est opérationnelle
Comment puis-je vider le contenu de la mémoire du BS-XXX ou BS-XXXX (la LED jaune s'allume constamment)
La BS-XXXX dispose d'un menu de maintenance (> 'maintenance') dans les pages administratives, dans lequel les données dans la mémoire flash peuvent être effacées (> 'reset'). Vous pouvezPTRirer les capteurs inconnus avec l'outil
"Erase Data Flash Tool" (Menu Affichage - Outils)
Comment puis-je vérifier si la mémoire interne fonctionne encore?
A cet effet, nous avons mis à votre disposition un test flash sur notre site internet. Quant à la BS-XXXX, vous pouvez également passer par le menu de maintenance (voir réponse à la question précédente).
Informations concernant le logiciel Multilogger?
Vous trouvrez toutes les informations sur le logiciel Multilogger dans la section Aide du logiciel.
Quel est le role du Messenger?
Le logiciel Messenger vous permet de transmettre par paquets les valeurs de mesure les plus récentes d'un captein par courriel et/ou http. Pour cela, vous pouvez déterminer vous-memes les conditions d'envoi des messages: ainsi, p.ex. une transmission de données ne peut se déclencher que si la température descend en dessous de 0^ . A l'aide des messages http, vous pouvez p.ex. développer à jour un serveur internet en temps réel avec les valeurs de mesure les plus récentes. La version PC du messenger est également capable d'exécuter un langage de script SMD. La version BS-XXXX/TL9 peut déclencher un bip sonore. Voir le manuel du BS-XXXX (Manual_BS-XXXX_messenger.pdf).
Que sont des RULES?
Le logiciel Messenger utilise ce que l'on appelle des 'rules' (anglais: règles) pour déterminer qu'elle action doit se dérouler à l'arrivée d'un jeu de données de mesures. Plusieurs règles peuvent être définies pour un Logger. Une règle est une première qui se compose d'une condition et de la description d'une action. Si la valeur de mesure remplit la condition fixée dans règle, l'action y afférante est executée, p.ex. l'envoi d'un courriel.
Comment puis-je appliquer des régles?
Les règles sont définies au moyen du logiciel Logger ou, dans le cas de la BS-XXXX/ TL9, avec l'éditeur de règles (rule editor). L'éditeur de règles définit un fichier de règles qui détermine 1 ou plusieurs règles. Vous pouvez télécharger ce fichier de règles sur la station de base. La BS-XXX ne peut travailler qu'avac le logiciel PC.
A quoi ressemble une règle dans la pratique?
$$ \left(\mathbb {S} v < 0 \mid \mid \mathbb {S} v > 9\right) \& \& \mathbb {S} i = = 1 1 8 6 7 $$
Comment puis-je télécharger une règle dans la BS-XXX ou BSXXXX?
La BS-XXX ne peut travailler qu'avac le logiciel PC et ne permet pas de fonction de téléchargement pour le fichier de rgle (rule file). Dans ce cas, les rgles sont déterminées avec le logiciel Messenger. La BS-XXXX/TL9 peut travailler sans logiciel PC - dans ce cas, un fichier de rges est télécharge. Cela peut se passer de différentes manières:
BS1000 via un réseau:
- Via le "embedded webserver": la page Rules des 'pages administratives'.
- A l'aide de l'éditeur de règle (rule editor): Menu Extra->Upload current file to BS-XXXX'.
Via USB:
- Avec l'outil ConfigFileUpload: via USB vous pouvez télécharger les fichiers de règles ainsi que d'autres fichiers de configuration dans la station.
Que faire si la BS-XXXX est injoignable via le réseau?
Vérifiez la connexion réseau: est-ce que le réseau est correctement branché? Est-ce qu'un PC portable est connecté?
Branchez un cable USB et un cable réseau et utilisez l'outil de configuration réseau dans le menu outil (tool) du logiciel Logger. Cet outil vous permet de dire l'adresse IP actuelle de la BS-XXXX.
Vérifiez le serveur DHCP le cas échéant.
Démarrez un navigateur internet et établiessez un contact avec la BS-XXXX. A cet effet, utilisez l'adresse IP que vous avez obtenu à l'aide de votre outil de configuration réseau.
Vérifiez si la BS-XXXX fonctionne via le port USB.
Vérifiez si la LED sur la BS-XXXX clignote lors de la connexion au réseau.
Flashez le firmware le plus recent dans le système BS-XXXX (telechargeable sur la page web www.arexx.com).
Vérifiez le pare-feu.
Demandez de l'aide à votre administrateur réseau.
Je ne peux (plus) me logger comme administrateur sur le BS-XXXX. Que faire?
Parfois il faut attendre quelques minutes avant de pouvoir se relogger. La BS-XXXX réservera une session admin pendant 2 minutes. Cependant une seule session admin est autorisée à la fois. C'est pourquoi il est préféable de quitter la partie administrative à l'aide de la procédure de déconnexion. Cela vous permet de vous relogger sans délais d'attente.
Vérifiez l'adresse IP. Est-ce que le serveur DHCP ne l'a pas modifiée?
Est-ce que les données des capteurs sont utilisables dans un autre calculi?
Oui. La description de la reprise des données se trouve dans DEMARRAGE < TOUS LES PROGRAMMES > Temperatur Logger > Help > Server Interface Help. Avec la BS-XXXX vous pouvez également utiliser la fonction Messenger. Par ailleurs, la page cdata.xml permet de sorting les données les plus récentes des capteurs au format xml.
Comment puis-je prendre les données de la BS-XXXX visibles sur internet?
A l'aide de www.multilogger.nl vous pouvez logger plusieurs capteurs d'une manière structurée.
Notamment pour les experts s'applique le conseil: Construirez votre propre serveur web
Comment puis-je receivevoir les données de la BS-XXXX sur mon PC portable?
La réception sur le PC portable peut se faire de différentes manières: directement via USB, via la fonction de synchronisation (voir question suivante) ou via un serveur web.
Est-ce que je peux receivevoir les données sur différents PC ou PC portables?
Oui, c'est possible à l'aide de l'outil Sync File Config dans le menu Tool (outil) du logiciel Logger. La fonction de synchronisation du logiciel Logger peut répartir et assembler des données sur plusieurs PC différents. Vous pouvez même utiliser une multitude de systèmes BS-XXXX. Dans ce cas, la communication utilise le protocole http.
Comment doit-le configurer le système pour que toutes les données soient représentées sur plusieurs PC ou PC portables?
Cela se fait à l'aide de l'outil Sync File Config dans le menu Tool du logiciel Logger. La solution la plus simple consiste à brancher une BS-XXXX (via le réseau) sur le PC et de continuer à travailler à partir de là. Installez la BS-XXXX via la procEDURE d'installation. Ce wizard va configurer le logiciel Logger et télécharger un fichier de règle dans la BS-XXXX.
L'outil Sync File Config
L'outil Sync File Config génére un fichier xml qui contient une description des sources de données pour le logiciel Logger ainsi qu'une description des systèmes cible potentiels ou le logiciel Logger doit envoyer les valeurs de mesure. Pour plus d'informations, reportez-vous à la description Synchronization_Configuration TOOL.pdf
Est-ce que je peux receivevoir les données de la BS-XXX de mon PC également sur mon PC portable?
Oui, pour cela il faut faire appel à la fonction de synchronisation du logiciel Logger. Ouvrez l'outil Sync File Config et indiquez un nom de réseau pour le PC (dans ce cas pour le PC portable) comme destination où le PC-logger doit envoyer les données. Pour le PC portable, nous utilisons la même méthode mais dans ce cas nous indiquons la source des données (dans notre cas le PC).
Pour plus d'informations, reportez vous au document Synchronization_Configuration TOOL.pdf.
Comment puis-je transférer les ancients données du tamplogger sur un autre/nouveau PC?
Pour cela, utilisez la fonction backup (file->export backup). Cette fonction génére un fichier ZIP qui contient toutes les données du Logger.
Installes le logiciel Logger sur l'autre/le nouveau PC et démarrez la fonction Import Backup pour importer le fichier ZIP de l'ancien PC.
J'ai personnelisé quelques réglages dans le logiciel (ainsi que des noms et couleurs). Ces réglages ont subitement disparus. Que faire?
Normalement ces réglages sont mémorisés dans le fichier (TempLogSetting.xml). Vérifiez donc en premier la partie dans laquelle les réglages ont été enregistrés (Menu Logger > Enregistrer le fichier de configuration) pour savoir si le fichier "TempLogSetting.xml" s'y trouve. Enregistrrez les réglages uniquement dans un fichier pour lequel vous possédez tous les droits d'accès.
Est-ce que les données des capteurs permettent également de pilo-ter des apparciels?
Le boîtier de relais réseau I/O SAM-04 LAN vous permet de mettre sous et hors tension des appareils au moyen de relais. Le SAM peut communiquer directement avec la BS-XXXX. C'est pourquoi vous pouvez utiliser les données du système logger directement pour le pilotage d'appareils. Le système global, à savoir la BS-XXXX et le SAM, peut être téléguide et/ou surveillé eventuellement via une page internet.
