Orchestra Slim SO-1120 - Haut-parleur SONORO - Notice d'utilisation et mode d'emploi gratuit

Marque	Sonoro
Modèle	Orchestra Slim SO-1120
Type de produit	Haut-parleur HiFi deux voies
Dimensions (L x P x H)	180 x 260 x 326 mm
Poids par enceinte	7,2 kg
Matériau du boîtier	Panneaux de fibres à haute densité (HDF)
Puissance d'amplification recommandée	50 - 140 W
Woofer	5,25 pouces, papier couché PE, châssis moulé sous pression
Tweeter	Air Motion Transformer (AMT), surface 85 cm², aimant néodymium
Impédance	4 Ω
Sensibilité	87 dB (2,83 V RMS, 1 m)
Réponse en fréquence	45 Hz - 32 kHz à -6 dB
Type de connexion	Bornes à vis (+/-)
Accessoires inclus	2 enceintes, 2 bouchons de tube bass-reflex, 2 bouchons de basse
Grille de protection	Aimantée, amovible
Utilisation recommandée	Intérieur, sur surface plane, à l'abri de l'humidité
Entretien	Chiffon doux sec ou légèrement humide extérieur seulement
Température de fonctionnement	0 °C à 40 °C
Garantie	5 ans (1 an en Amérique du Nord et Australie)
Élimination en fin de vie	Recyclage, ne pas jeter aux ordures ménagères
Positionnement idéal	Triangle isocèle avec la position d'écoute, tweeter à hauteur d'oreille

FOIRE AUX QUESTIONS - Orchestra Slim SO-1120 SONORO

Comment connecter les enceintes à l'amplificateur ?

Connectez le haut-parleur droit au canal droit et le gauche au canal gauche de votre amplificateur en respectant la polarité (+ et -). Éteignez l'amplificateur avant de brancher les câbles pour éviter les courts-circuits.

Puis-je utiliser les enceintes sans la grille de protection ?

Oui, la grille de protection est magnétique et amovible. Vous pouvez utiliser les enceintes avec ou sans la grille selon votre préférence.

Que faire si je n'ai pas de son ?

Vérifiez que l'amplificateur est allumé et que le volume est réglé. Assurez-vous que les câbles des haut-parleurs sont correctement connectés aux bornes (+ et -) et que la source est active.

Comment réduire les basses si les enceintes sont trop près du mur ?

Insérez le bouchon en mousse dans le tube bass-reflex sans l'enfoncer complètement. Cela atténuera l'excès de basses. Si le problème persiste, éloignez les enceintes du mur.

Quel type de nettoyage est recommandé ?

Utilisez un chiffon doux et sec pour les salissures légères. Pour les taches plus importantes, un chiffon légèrement humide puis séchez avec un chiffon sec. Ne nettoyez jamais les haut-parleurs eux-mêmes.

Quelle est la puissance d'amplification recommandée ?

Sonoro recommande une puissance d'amplification comprise entre 50 et 140 W pour ces enceintes.

Quelle est la garantie de ces enceintes ?

La garantie est de 5 ans (sauf en Amérique du Nord et Australie où elle est de 1 an), à compter de la date d'achat. Elle couvre les défauts matériels et de fabrication.

Comment positionner les enceintes pour une meilleure écoute ?

Placez les enceintes de manière à former un triangle isocèle avec votre position d'écoute. Le tweeter doit être à la même hauteur que vos oreilles pour une image sonore optimale.

Que faire en cas de bourdonnement ou ronflement ?

Vérifiez la mise à la terre de votre amplificateur et assurez-vous que les câbles des haut-parleurs ne sont pas défectueux. Remplacez les câbles si nécessaire.

Puis-je utiliser ces enceintes à l'extérieur ?

Non, ces enceintes sont conçues pour une utilisation en intérieur uniquement. Ne les exposez pas aux intempéries, à l'humidité ou aux rayons UV.

MODE D'EMPLOI Orchestra Slim SO-1120 SONORO

3.1 Déballage d'ORCHESTRA SLIM 15

3.2 Retirer la protection du haut-parleur 16

3.3 Positionner ORCHESTRA SLIM 16

3.4 Bouchon pour port de basses 16

1. NETTOYAGE.... 17
2. DONNÉES TECHNIQUES 17
3. ÉLIMINATION EN FIN DE VIE UTILE 17
4. DÉPANNAGE.... 18
5. GARANTIE.... 18
6. MANUEL DE SÉCURITÉ....19

R22-01

1. INTRODUCTION

Merci d'avoir acheté ORCHESTRA SLIM. Ce manuel d'utilisation fournit toutes les informations nécessaires pour un fonctionnement sans problème et sûr d'ORCHESTRA SLIM. Il est de la responsabilité de l'utilisateur de s'assurer que le haut-parleur est positionné, connecté et utilisé de manière sûre. Les images de ce manuel d'utilisation sont destinées à illustrer les actions nécessaires pour faire fonctionner l'ORCHESTRA SLIM. L'ORCHESTRA SLIM est destiné à un usage personnel uniquement.

Il n'est pas destiné à un usage commercial.

Profitez pleinement de votre ORCHESTRA SLIM!

2. FAITES CONNAISSANCE AVEC VOTRE ORCHESTRA SLIM

Vue de face et de côté Vue arrière et de dos

1 2

1. Tweeter AMT
2. Haut-parleur
3. Grille de haut-parleur
4. Port de Bass
5. Connexions (- + )

FR

3. DÉMARRAGE

3.1 DÉBALLAGE D'ORCHESTRA SLIM

1. Retirez ORCHESTRA SLIM de son l'emballage et vérifiez si ORCHESTRA SLIM ou ses composantes individuelles apparaissent endommagées. N'utilisez pas l'appareil si tel est le cas. Si vous trouvez quelque dommage que ce soit, contactez immédiatement votre revendeur ou le service client sonoro audio GmbH.
2. Assurez-vous que la livraison soit complète (2 haut-parleurs, 2 bouchons de tube bass-reflex, 2 bouchons de basse).
3. Placez ORCHESTRA SLIM dans un endroit approprié et sûr. Si vous souhaitez placer votre ORCHESTRA SLIM sur une surface en bois naturel, veuillez-vous assurer que cet endroit soit adapté. Sur les surfaces huilées et cirées, des taches peuvent apparaître.
4. Ne pas toucher ou pousser le woofer et le tweeter sur la face avant de l'ORCHESTRA SLIM. Cela pourrait endommager le haut-parleur.

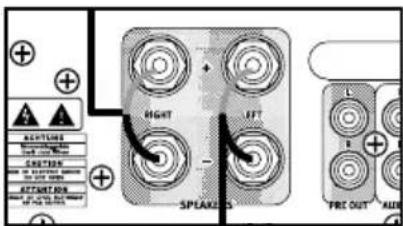

Il est possible de connecter ORCHESTRA SLIM à un amplificateur comme indiqué ci-dessous. Pour éviter les courts-circuits, veuillez d'abord éteindre l'amplificateur auquel vous souhaitez connecter votre ORCHESTRA SLIM. Connectez le haut-parleur droit au canal droit et le haut-parleur gauche au canal gauche de votre amplificateur. Veillez à ne pas inverser la polarité du + et -.

RIGHT LEFT SPEAKES PRET OUT ALUM

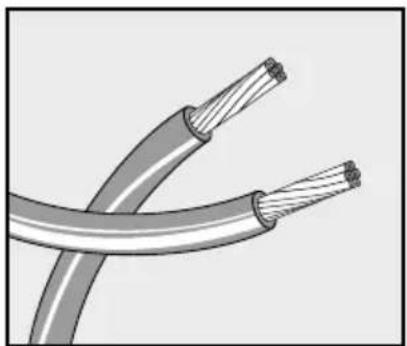

Lorsque vous branchez le câble du haut-parleur, faites attention aux points suivants:

• Ne laissez pas les fils dénudés du câble des haut-parleurs se toucher.
• Ne laissez pas les fils dénudés du câble du haut-parleur entrer en contact avec le panneau arrière et les vis d'ORCHESTRA SLIM.

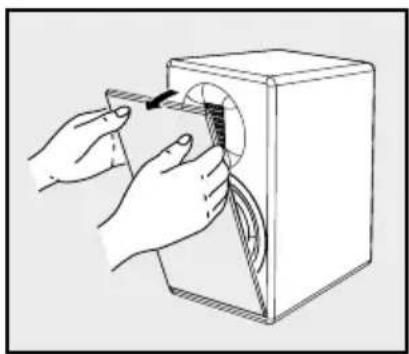

3.2 RETIRER LA PROTECTION DU HAUT-PARLEUR

Les haut-parleurs peuvent être utilisés avec ou sans la protection du haut-parleur. Les haut-parleurs sont protégés par une grille magnétique amovible.

La distance entre les haut-parleurs et la distance à votre position d'écoute doit former un triangle isocèle a = b = c

Lorsque vous êtes dans votre position d'écoute préférée, le tweeter de vos enceintes ORCHESTRA SLIM doit être à la même hauteur que vos oreilles. d = e

3.4 BOUCHON POUR PORT DE BASSES

Si vous devez placer vos enceintes trop près d'un mur ou sur une étagère, les basses peuvent être perçues comme trop fortes. Dans ce cas, l'insertion du bouchon en mousse dans le tube bass-reflex peut améliorer le son. N'enfoncez jamais complètement le bouchon dans le tube bass-reflex !

- Nettoyage des empreintes digitales et des salissures légères : nettoyez ORCHESTRA SLIM uniquement de l'extérieur avec un chiffon doux et sec.

- Nettoyage des salissures importantes : nettoyer ORCHESTRA SLIM uniquement de l'extérieur avec un chiffon légèrement humide, puis sécher ORCHESTRA SLIM avec un chiffon doux et sec.

- Toute autre méthode de nettoyage peut endommager votre ORCHESTRA SLIM.

ATTENTION!

N'essayez pas de nettoyer les haut-parleurs de ORCHESTRA SLIM, cela pourrait les détruire!

5. DONNÉES TECHNIQUES

Spécifications Valeur
Type Haut-parleurs HIFI à deux voies
Dimensions (L x P x H) Environ 180 x 260 x 326 mm
Poids Environ 7,2 kg/pce
Température de fonctionnement 0°C ~ +40°C
Boîtier Panneaux de fibres à haute densité (HDF)
Puissance d'amplification recommandée 50- 140 W
Woofer Pilotes en papier couché PE de 5.25"	avec moulage sous pression châssis
Tweeter Air Motion Transformer (AMT), environ 85 cm2 de surface effective, aimant en néodymium
Impédance	4 Ω
Sensibilité	45 Hz - 32 KHz @ -6 dB
Fréquence de réponse	87 dB SPL (2,83 V RMS, 1m)

Les spécifications sont susceptibles d'être modifiées sans préavis.

6. ÉLIMINATION EN FIN DE VIE UTILE

Les appareils marqués de ce symbole (voir schéma) ne doivent pas être jetés aux ordures ménagères. Ils doivent être retournés dans un point de collecte pour le recyclage d'appareil électriques et électrotechniques. L'information quant à la disposition du vieil équipement peut être obtenue auprès de votre municipalité. L'élimination adéquate de vieux appareil prévient les dégâts environnementaux et ne pose aucun danger pour votre santé.

7. DÉPANNAGE

Des dysfonctionnements peuvent survenir avec n'importe quel équipement électrique. Cela n'est pas nécessairement dû à un défaut d'ORCHESTRA SLIM. C'est pourquoi nous vous prions de bien vouloir consulter le tableau suivant pour voir si vous pouvez résoudre le problème vous-même.

Défectuosité Cause possible Solution
Pas de son	Erreur avec l'amplificateur	Connectez un haut-parleur et en état de marche aux sorties de l'amplificateur. S'il n'y a pas de son, vérifiez que tous les appareils électroniques sont allumés, que l'acheminement du signal est correct, que la source est active, que le volume est réglé, etc.
	Les cables du haut-parleur ne sont pas connectés correctement	Vérifiez que tous les câbles connectés entre l'amplificateur et le terminal du haut-parleur de l'ORCHESTRA SLIM sont correctement branchés.
Faible fréquence de réponse	Les câbles des haut-parleurs sont branchés avec une mauvaise polarité	Vérifiez que la borne de l'amplificateur (+) est connectée au terminal du haut-parleur de l'OR-CHESTRA SLIM (+). Vérifiez à nouveau que la borne de l'amplificateur (-) est connectée à la borne du haut-parleur (-) de l'ORCHESTRA SLIM.
Bruit constant tel que bourdonnement, ronflement	Mauvaise mise à la terre de l'amplificateur	Vérifiez et corrigez le problème de mise à la terre de l'amplificateur.
	Câble défectueux Remplacez le câble.
Lecture intermittente comme des bruits de crépitement ou de distorsion	Les câbles des haut-parleurs ne sont pas correctement	Vérifiez toutes les connexions au niveau de l'amplificateur et d'ORCHESTRA SLIM pour s'assurer qu'elles sont correctes et bien

8. GARANTIE

Lors de la soumission de réclamations de garantie, ce qui suit s'applique sans restreindre vos droits:

- Les réclamations de garantie ne peuvent être invoquées que pendant une période maxi- male de 5 ans (1 an en Amérique du Nord et en Australie) calculée depuis la date d'achat.

- sonoro audio GmbH, à sa discrétion et à ses frais, effectuera la réparation ou le remplacement de tout défaut matériel ou de fabrication pendant la période de garantie.

- En cas de réclamation, veuillez s'il vous plaît contacter notre service clients. Vous trouverez les détails au dos de ce document ou au www.sonoro.com.

- Aucune nouvelle période de garantie ne débute après le remplacement ou la réparation d'ORCHESTRA SLIM. La période de garantie de 5 ans (1 an en Amérique du Nord et en Australie) depuis la date d'achat demeure applicable.

- Sont exclus de la garantie les piles, les dégâts causés par une utilisation inadéquate, l'usure normale ainsi que les défectuosités n'affectant la valeur ou l'utilisation d'ORCHESTRA SLIM que de façon minimale. Toute autre modification n'étant pas effectuée par notre centre de service autorisé invaliderait également la garantie.

- Cette garantie ne limite pas et n'annule pas la possibilité pour l'acheteur de faire valoir ses droits garantis par la loi en cas de défaut.

9. MANUEL DE SÉCURITÉ

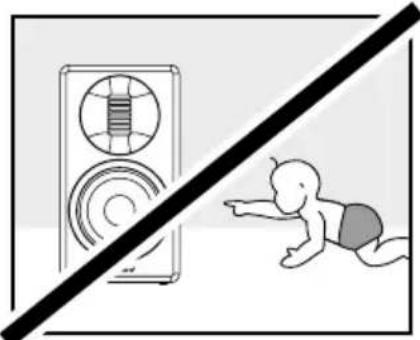

Les personnes (y compris les enfants) qui ne sont pas en mesure d'utiliser ORCHESTRA SLIM, en raison de leurs capacités physiques, sensorielles ou mentales, ne doivent pas faire fonctionner cette unit sans surveillance. Le matériel d'emballage comporte un risque de suffocation.

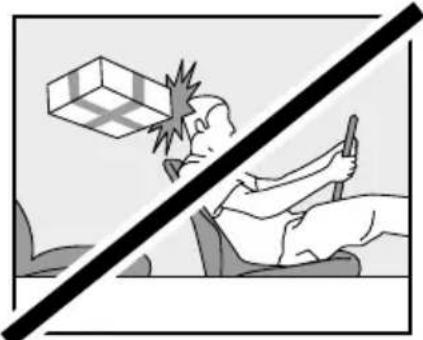

Lorsque vous conduisez un véhicule, positionnez ORCHESTRA SLIM de manière à ne pas mettre en danger les occupants. Un transport ou une expédition incorrecte peut endommager la surface d'ORCHESTRA SLIM ou le support à l'intérieur de celui-ci, l'empêchant ainsi de fonctionner correctement.

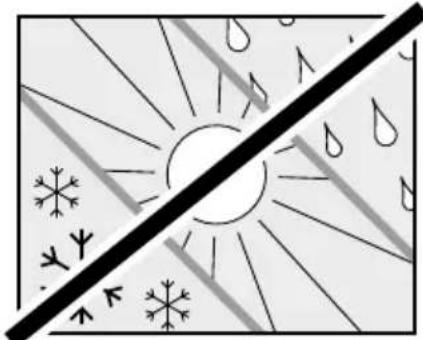

Protégez ORCHESTRA SLIM des intempéries, de l'humidité et des températures élevées. N'utilisez jamais ORCHESTRA SLIM à l'extérieur et évitez le contact avec des rayons du soleil ou rayons UV.

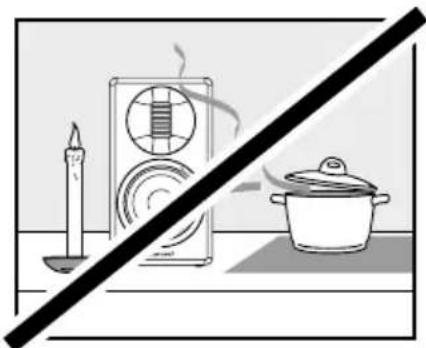

N'utilisez jamais ORCHESTRA SLIM dans des endroits très humides. Évitez les salissures importantes, par exemple les éclaboussures de graisse et l'air d'échappement non nettoyé dans la cuisine. Protégez ORCHESTRA SLIM des liquides. Ne placez jamais ORCHESTRA SLIM sur ou à proximité immédiate de sources d'incendie ou de chaleur.

Le front, les bords et les coins d'ORCHESTRA SLIM sont vulnérables à la pression. Protégez ces zones pour éviter qu'elles ne soient soumises à des charges excessives. N'inclinez jamais ORCHESTRA SLIM sur ses coins ou ses bords. Ne placez jamais ORCHESTRA SLIM face vers le bas.

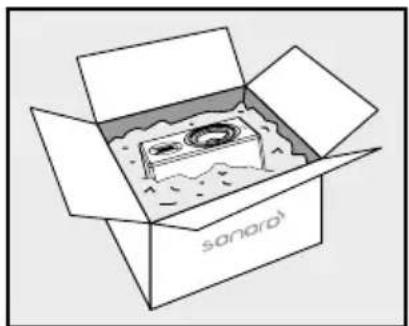

Pour le transport ou l'expédition, veuillez emballer les haut-parleurs dans les étuis de protection fournis et dans le carton d'origine. Conservez l'emballage d'origine à cet effet. Si vous perdez l'emballage d'origine, veuillez utiliser un emballage suffisamment stable et protecteur pour éviter d'endommager ORCHESTRA SLIM.

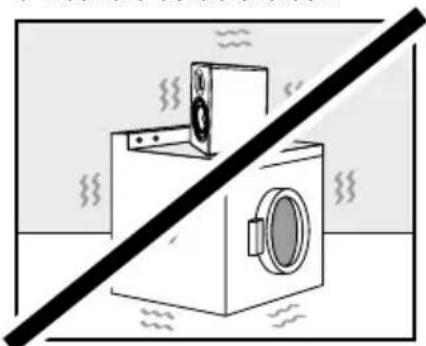

Placez ORCHESTRA SLIM sur une surface solide pour éviter les vibrations mécaniques importantes.

© sonoro audio GmbH 2022

INDICE

1. INTRODUZIONE...... 20
2. PRESENTAZIONE DI ORCHESTRA SLIM.... 21
3. PRIMI PASSI 21

FR Cet appareil, ses accessoires et cordons se recyclent À DÉPOSER EN MAGASIN À DÉPOSER EN DÉCHÉTERIE OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

WIR DANKEN IHNEN FÜR IHR VERTRAUEN

Chez sonoro nous sommes très attachés à la qualité irréprochable de nos produits. Nous ne souhaitons rien de moins que votre entière satisfaction. En cas de besoin d'assistance ou de réclamation, n'hésitez pas à prendre contact avec notre équipe de Service-Après-Vente.
