BEDIENUNGSANLEITUNG Orchestra Slim SO-1120 SONORO

1. EINLEITUNG......2
2. KENNENLERNEN IHRER ORCHESTRA SLIM 3
3. ERSTE SCHRITTE....3

3.1 ORCHESTRA SLIM auspacken 3

3.2 Entfernen der Lautsprecherabdeckung 4

3.3 Platzierung von ORCHESTRA SLIM....4

3.4 Bassrohrstopfen....4

1. REINIGUNG......5
2. TECHNISCHE DATEN 5
3. ENTSORGUNG AM ENDE DER NUTZUNGSDAUER......5
4. FEHLERBEHEBUNG 6
5. GARANTIE......6
6. SICHERHEITSHINWEISE 7

R22-01

1. EINLEITUNG

Vielen Dank für den Kauf der ORCHESTRA SLIM. Diese Bedienungsanleitung enthält alle Informationen, die für einen störungsfreien und sicheren Betrieb der ORCHESTRA SLIM erforderlich sind. Es liegt in der Verantwortung des Benutzers, sicherzustellen, dass der Lautsprecher sicher aufgestellt, angeschlossen und verwendet wird. Die Abbildungen in dieser Bedienungsanleitung sollen die für den Betrieb der ORCHESTRA SLIM erforderlichen Maßnahmen veranschaulichen.

ORCHESTRA SLIM sind nur für den persönlichen Gebrauch bestimmt. Es ist nicht für den kommerziellen Gebrauch bestimmt.

Viel Spaß mit Ihren ORCHESTRA SLIM!

2. KENNENLERNEN IHRER ORCHESTRA SLIM

DE

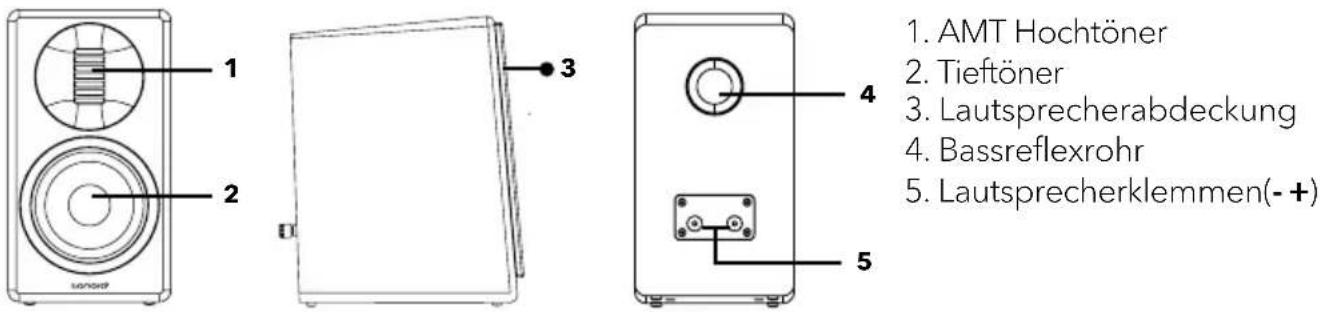

Vorder- und Seitenansicht Rückansicht

1. AMT Hochtöner
2. Tieftöner
3. Lautsprecherabdeckung
4. Bassreflexrohr
5. Lautsprecherklemmen(- +)

3. ERSTE SCHRITTE

3.1 ORCHESTRA SLIM AUSPACKEN

1. Nehmen Sie die ORCHESTRA SLIM aus der Verpackung und prüfen Sie, ob die ORCHESTRA SLIM oder die einzelnen Teile Schäden aufweisen. Ist dies der Fall, verwenden Sie die ORCHESTRA SLIM nicht und wenden Sie sich umgehend an Ihren Händler oder den sonoro audio GmbH Kundendienst.
2. Überprüfen Sie die Lieferung auf Vollständigkeit (2 Lautsprecher, 2 Lautsprechergitter, 2 Bassreflexrohr-Stopfen).
3. Platzieren Sie die ORCHESTRA SLIM an einem geeigneten und sicheren Ort. Wenn Sie Ihre ORCHESTRA SLIM auf eine natürliche Holzoberfläche stellen wollen, achten Sie bitte darauf, dass sie geeignet ist. Auf geölten und gewachsten Oberflächen können Flecken auftreten.
4. Berühren oder drücken Sie den Tief- und Hochtöner auf der Vorderseite des ORCHESTRA SLIM nicht. Dies kann den Lautsprecher zerstören.

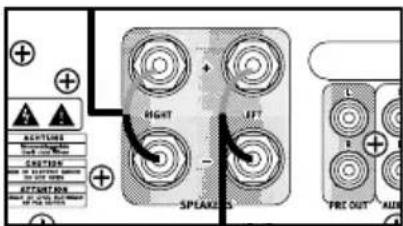

Die ORCHESTRA SLIM können, wie rechts gezeigt, an einen Verstärker angeschlossen werden. Um Kurzschlüsse zu vermeiden, schalten Sie bitte zuerst den Verstärker aus, an den Sie Ihre ORCHESTRA SLIM anschließen möchten. Schließen Sie den rechten Lautsprecher an den rechten und den linken Lautsprecher an den linken Kanal Ihres Verstärkers. Achten Sie darauf, die Polarität von + und - nicht zu verpolen.

Beachten Sie beim Anschließen des Lautsprecherkabels die folgenden Hinweise:

• Lassen Sie die blanken Drähte des Lautsprecher-kabels einander nicht berühren.
• Lassen Sie die blanken Drähte des Lautsprecher-kabels nicht mit der Rückseite und den Schrauben der ORCHESTRA SLIM in Kontakt kommen.

3.2 ENTFERNEN DER LAUTSPRECHERABDECKUNG

Die Lautsprecher können mit oder ohne die Lautsprecherabdeckung betrieben werden. Die Lautsprecherabdeckungen werden magnetisch gehalten.

3.3 PLATZIERUNG VON ORCHESTRA SLIM


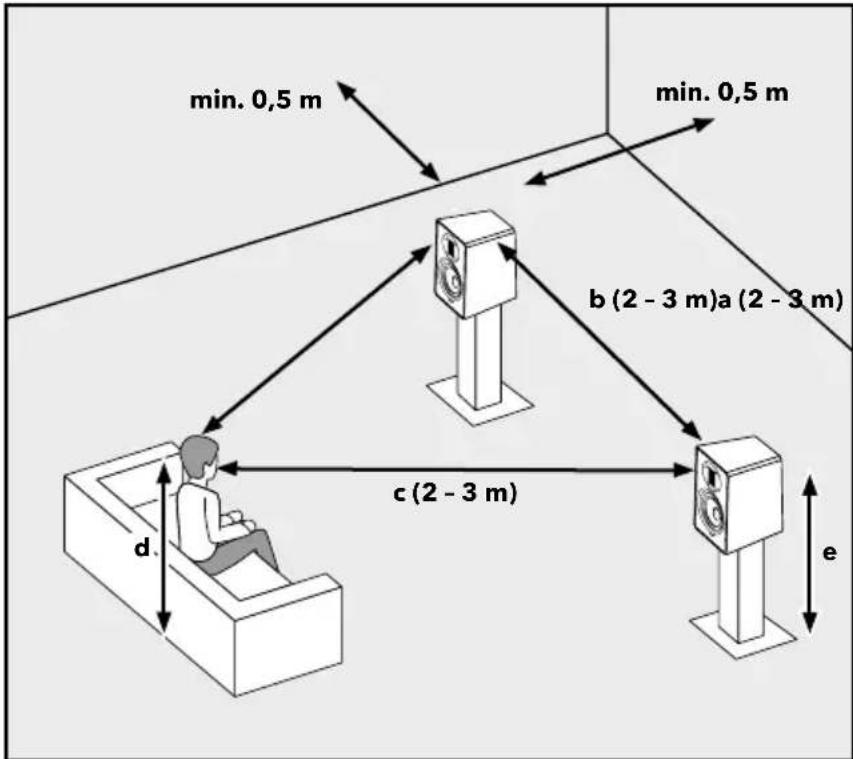

Der Abstand zwischen den Lautsprechern und die Entfernung zu Ihrer Hörposition sollte ein gleichschenkliges Dreieck bilden.

$$ a = b = c $$

Wenn Sie sich in Ihrer bevorzugten Hörposition befinden, sollte der Hoch- töner Ihrer ORCHESTRA SLIM Lautsprecher auf gleicher Höhe mit Ihren Ohren sein.

$$ d = e $$

3.4 BASSROHRSTOPFEN

Sollten Sie Ihre Lautsprecher zu nah an die Rückwand oder in ein Regal stellen müssen, werden die Bässe unter Umständen als zu stark empfunden. In diesem Fall kann das Einsetzen des Schaumstoffstopfens in das Bassreflexrohr zu Verbesserungen führen. Bitte den Stopfen niemals vollständig in das Bassreflexrohr schieben!

• Reinigung von Fingerabdrücken und leichten Verschmutzungen: Reinigen Sie die ORCHESTRA SLIM nur von außen mit einem weichen, trockenen Tuch.
• Starke Verschmutzungen reinigen: Reinigen Sie die ORCHESTRA SLIM nur von außen mit einem leicht feuchten Tuch und trocknen Sie die ORCHESTRA SLIM anschließend mit einem weichen, trockenen Tuch.
• Alle anderen Reinigungsmethoden können Ihre ORCHESTRA SLIM beschädigen.

HINWEIS!

Versuchen Sie nicht, die Lautsprecher der ORCHESTRA SLIM zu säubern, dies könnte sie zerstören!

5. TECHNISCHE DATEN

Spezifikationen Daten
Typ 2-Wege HI FI Lautsprecher
Abmessungen (B x T x H) ca. 180 x 260 x	326 mm
Gewicht ca. 7,2 kg/Stk.
Umgebungstemperatur 0°C ~ +40°C
Gehäuse Hochdichte Faserplatten (HDF)
Empfohlene Verstärkerleistung 50 - 140 W
Tieftöner 5.25" PE-beschichtete Papiertreiber mit Druckgussgehäuse
Hochtöner Air Motion Transformer (AMT), ca. 85cm ^2 wirksame Fläche, Neodym-Magnet
Lastimpedanz 4 Ω
Frequenzbereich	45 Hz - 32 KHz @ -6 dB
Empfindlichkeit	87 dB SPL (2,83 V RMS, 1 m)

Die Spezifikationen können ohne Vorankündigung geändert werden.

6. ENTSORGUNG AM ENDE DER NUTZUNGSDAUER

Nicht im Hausmüll entsorgen. Geräte, die mit diesem Symbol (siehe Abbildung) gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Sie müssen an einer Sammelstelle für das Recycling von elektrischen und elektrotechnischen Geräten abgegeben werden. Informationen zur Entsorgung von Altgeräten erhalten Sie von Ihrer Gemeinde, dem örtlichen Abfallentsorgungsunternehmen und dem Geschäft, in dem Sie dieses Gerät gekauft haben. Die ordnungsgemäße Entsorgung von Altgeräten verhindert Umweltschäden und gefährdet nicht Ihre Gesundheit.

7. FEHLERBEHEBUNG

Fehlfunktionen können bei jedem elektrischen Gerät auftreten. Dies ist nicht unbedingt auf einen ORCHESTRA SLIM-Defekt zurückzuführen. Daher sollten Sie die folgende Tabelle überprüfen, um zu sehen, ob Sie das Problem selbst beheben können.

Störung mögliche Ursache Behebung
Kein Ton	Fehler am Verstärker	Schließen Sie einen bekanntermaßen funktionierenden Lautsprecher an die Verstärkerausgänge an. Wenn kein Ton zu hören ist, überprüfen Sie, ob die gesamte Elektronik eingeschaltet ist, ob die Signalführung korrekt ist, ob die Quelle aktiv ist, ob die Lautstärke eingestellt ist usw.
	Die Lautsprecherkabel sind nicht richtig angeschlossen	Überprüfen Sie, ob alle Kabel zwischen Verstärker und dem ORCHESTRA SLIM-Lautsprecher korrekt angeschlossen sind.
Schlechte Reaktion auf niedrige Frequenzen	Lautsprecherkabel sind mit falscher Polarität verdrahtet	Überprüfen Sie, ob der Verstärkeranschluss (+) an den ORCHESTRA SLIM-Lautsprecher (+) an-geschlossen ist. Überprüfen Sie erneut, ob der Verstärker-(-)- Anschluss an den (-)-Lautsprecheranschluss der ORCHESTRA SLIM angeschlossen ist.
Ständige Geräusche wie Summen, Brummen	Schlechte Erdung des Verstärkers	Überprüfen und korrigieren Sie das Erdungsproblem des Verstärkers.
	Fehlerhaftes Kabel Ersetzen	Sie es durch ein gutes Kabel.
Intermittierende Wiedergabe wie z. B. Knackgeräusche oder Verzerrungen	Die Lautsprecherkabel sind nicht richtig angeschlossen	Überprüfen Sie alle Anschlüsse an Verstärker und den ORCHESTRA SLIM, um sicherzustellen, dass sie korrekt und fest sind.

8. GARANTIE

Bei der Geltendmachung von Gewährleistungsansprüchen gilt das Folgende, ohne Ihre gesetzlichen Rechte einzuschränken:

• Gewährleistungsansprüche können nur innerhalb einer Frist von max. 5 Jahren (1 Jahr in Nordamerika und Australien), gerechnet ab dem Kaufdatum, geltend gemacht werden.
  • Die sonoro audio GmbH repariert oder ersetzt die ORCHESTRA SLIM nach eigenem Ermessen kostenlos alle Mängel, die auf Material- oder Herstellungsfehler innerhalb der Garantiezeit zurückzuführen sind.
• Im Falle einer Reklamation wenden Sie sich bitte an unseren Kundendienst. Die Kontaktdaten finden Sie auf der Heftrückseite oder unter www.sonoro.com.
• Nach der Reparatur oder dem Austausch der ORCHESTRA SLIM beginnt keine neue Garantiezeit. Die Garantiefrist von 5 Jahren (1 Jahr in Nordamerika und Australien) ab Kaufdatum bleibt bestehen.
• Ausgenommen von der Garantie sind Schäden durch unsachgemäßen Gebrauch, normale Abnutzung sowie Mängel, die den Wert oder die Gebrauchstauglichkeit der ORCHESTRA SLIM nur geringfügig beeinträchtigen sowie Änderungen, die nicht von unserem autorisierten Service-Center vorgenommen wurden.
• Diese Garantie schränkt die unentgeltliche Inanspruchnahme der gesetzlich zugesicherten Mängelrechte des Käufers nicht ein und hebt sie nicht auf.

9. SICHERHEITSHINWEISE

DE

Personen (einschließlich Kinder), die aufgrund ihrer körperlichen, sensorischen oder geistigen Fähigkeiten nicht in der Lage sind, ORCHESTRA SLIM sicher zu bedienen, sollten dieses Gerät nicht ohne Aufsicht bedienen. Verpackungsmaterial birgt Erstickungsgefahr.

Lagern Sie ORCHESTRA SLIM während der Fahrt in einem Fahrzeug so, dass es die Insassen nicht gefährdet. Unsachgemäßer Transport/Ver- sand kann zu Beschädigung der ORCHESTRA SLIM führen und damit die einwandfreie Funktion beeinträchtigen.

Schützen Sie ORCHESTRA SLIM vor Witterung, Feuchtigkeit und hohen Temperaturen. Verwenden Sie ORCHESTRA SLIM nie im Freien und vermeiden Sie erhöhte Sonnen-/UV-Strahlung.

Verwenden Sie ORCHESTRA SLIM niemals in Bereichen mit hoher Luftfeuchtigkeit. Vermeiden Sie starke Verschmutzungen, z. B. Fettspritzer und ungereinigte Abluft in der Küche. Schützen Sie ORCHESTRA SLIM vor Flüssigkeiten. Stellen Sie ORCHESTRA SLIM niemals auf oder in die unmittelbare Nähe von Feuer- und Wärmequellen.

Die Vorderseite, die Kanten und Ecken von ORCHESTRA SLIM sind alle druckempfindlich. Schützen Sie diese Bereiche, um zu verhindern, dass sie übermäßigen Belastungen ausgesetzt werden. Kippen Sie das ORCHESTRA SLIM niemals über seine Ecken und Kanten. Legen Sie ORCHES-TRA SLIM niemals mit der Vorderseite nach unten.

Für den Transport oder Versand, verpacken Sie die Lautsprecher bitte in die mitgelieferten Schutzhüllen und den Originalkarton. Bewahren Sie die Originalverpackung für diesen Zweck auf. Falls Sie die Originalverpackung verlieren, benutzen Sie bitte eine ausreichend stabile und schützende Verpackung, die Beschädigungen an den ORCHESTRA SLIM verhindert.

Stellen Sie ORCHESTRA SLIM auf eine stabile Oberfläche, um starke mechanische Vibrationen zu vermeiden.

© sonoro audio GmbH 2022
