GEBRUIKSAANWIJZING Orchestra Slim SO-1120 SONORO

3.1 De ORCHESTRA SLIM uitpakken....27
3.2 Het rooster van de luidspreker verwijderen....28
3.3 De juiste plaats bepalen voor de ORCHESTRA SLIM ......28
3.4 Plug voor de bass-poort 28

1. REINIGING 29
2. TECHNISCHE GEGEVENS 29
3. AFVOER AAN HET EINDE VAN DE LEVENSDUUR...... 29
4. PROBLEMEN OPLOSSEN 30
5. GARANTIE....30
6. VEILIGHEIDSINSTRUCTIES.... 31

R22-01

1. INLEIDING

Bedankt voor uw aankoop van de ORCHESTRA SLIM. Deze gebruikshandleiding biedt alle informatie die u nodig hebt om de ORCHESTRA SLIM zonder problemen en veilig te bedienen. De gebruiker is verantwoordelijk voor de veilige positionering en aansluiting en het veilige gebruik van de luidspreker. De afbeeldingen in deze gebruikshandleiding zijn bedoeld om de acties te illustreren die nodig zijn om de ORCHESTRA SLIM te bedienen.

De ORCHESTRA SLIM is uitsluitend voor persoonlijk gebruik bestemd. Hij is niet bedoeld voor commercieel gebruik.

Geniet van uw ORCHESTRA SLIM!

2. MET UW ORCHESTRA SLIM VERTROUWD WORDEN

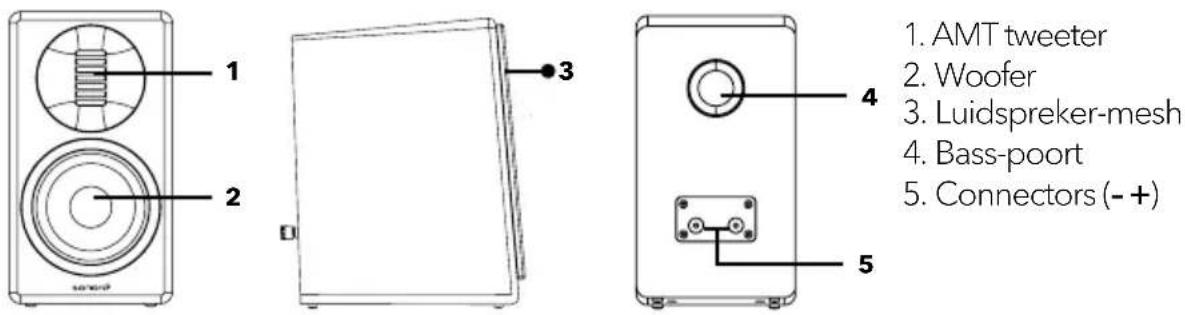

Voor- en zijtaanzicht Achteraanzicht

1. AMT tweeter
2. Woofer
3. Luidspreker-mesh
4. Bass-poort
5. Connectors (- +)

NL

3. AAN DE SLAG

3.1 DE ORCHESTRA SLIM UITPAKKEN

1. Haal de ORCHESTRA SLIM uit de verpakking en controleer of de ORCHESTRA SLIM of de afzonderlijke onderdelen niet beschadigd zijn. Als dit wel het geval is, dan mag u de ORCHESTRA SLIM niet gebruiken. Neem onmiddellijk met uw dealer of met de klantendienst van sonoro audio GmbH contact op als u schade vaststelt.
2. Controleer of de levering volledig is (2 luidsprekers, 2 luidspreker-meshes, 2 bass-pluggen).
3. Zet de ORCHESTRA SLIM op een geschikte en veilige plaats. Als u de ORCHESTRA SLIM op een oppervlak van natuurlijk hout wilt zetten, dan moet u controleren of dit oppervlak hiervoor geschikt is. Op met olie behandelde en met was behandelde oppervlakken kunnen vlekken ontstaan.
4. Raak de woofer en tweeter aan de voorzijde van de ORCHESTRA SLIM niet aan en duw er niet tegen. Hierdoor kan de luidspreker onherstelbaar beschadigd raken.

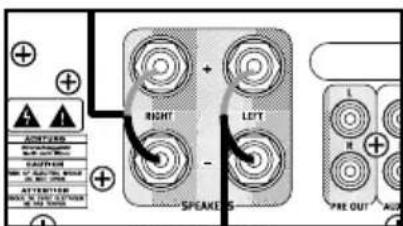

De ORCHESTRA SLIM kan op een versterker worden aangesloten zoals hier weergegeven. Om kortsluiting te voorkomen, moet u de versterker waarop u de OR-CHESTRA SLIM wilt aansluiten eerst uitschakelen. Sluit de rechter luidspreker aan op het rechter kanaal en de linker luidspreker op het linker kanaal van uw versterker. Zorg ervoor dat u de polariteit van + en - niet omwisselt.

RIGHT LEFT SPEAKERS PRE OUT AUDI AMOUNTED MINIMUM MINIMUM DAUGHT MINIMUM MINIMUM ATTENTION MINIMUM MINIMUM

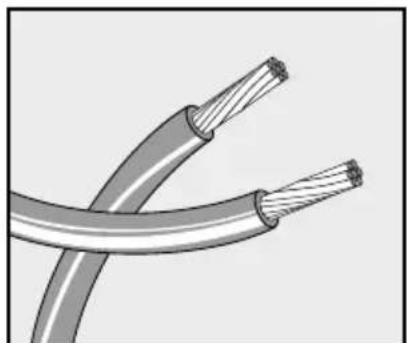

Let bij het aansluiten van de luidsprekerkabel op het volgende:

• Laat de blootliggende draaduiteinden van de luidsprekerkabel elkaar niet raken.
• Laat de blootliggende draaduiteinden van de luidsprekerkabel niet in aanraking komen met het achterpaneel en de schroeven van de ORCHES-TRA SLIM.

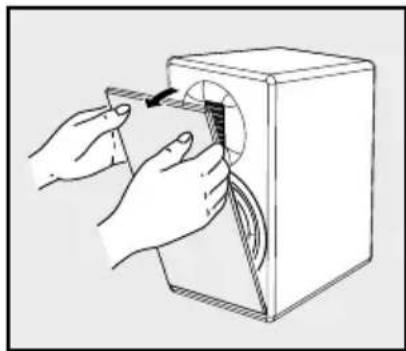

3.2 HET ROOSTER VAN DE LUIDSPREKER VERWIJDEREN

De luidsprekers zijn bedekt door een magnetisch rooster dat kan worden verwijderd.

De luidsprekers kunnen worden gebruikt met of zonder het rooster.

De afstand tussen de luid- sprekers en de afstand tot uw luisterpositie moeten een gelijkbenige driehoek vormen.

$$ a = b = c $$

Als u zich op uw voor- keursluisterpositie bevindt, moet de tweeter van de ORCHESTRA SLIM-luid- sprekers zich op dezelfde hoogte bevinden als uw oren.

$$ d = e $$

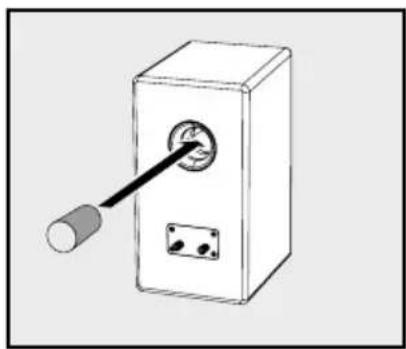

3.4 PLUG VOOR DE BASS-POORT

Als u de luidsprekers te dicht tegen de achterwand of op een rek moet plaatsen, is het mogelijk dat de bass te luid klinkt. In dit geval kan het geluid worden verbeterd door de schuimplug in de basreflexbuis te steken. Duw de plug nooit volledig in de basreflexbuis!

• Vingerafdrukken en licht vuil verwijderen: Reinig de ORCHESTRA SLIM alleen aan de buitenkant met een zachte, droge doek.
• Zwaar vuil verwijderen: Reinig de ORCHESTRA SLIM alleen aan de buitenkant met een lichtjes bevochtigde doek en droog de ORCHESTRA SLIM vervolgens met een zachte, droge doek.
• Alle andere reinigingsmethoden kunnen uw ORCHESTRA SLIM beschadigen.

LET OP!

Probeer de drivers van de ORCHESTRA SLIM niet te reinigen, hierdoor kunnen deze onherstelbaar beschadigd raken!

NL

Specificatie Waarde
Type 2-wegs hifi-luidspreker
Afmetingen (B x D x H) ca. 180 x 260 x 326 mm
Gewicht ca. 7,2 kg / st.
Bedrijfstemperatuur 0°C ~ +40°C
Kast Hardboard
Aanbevolen versterkervermogen 50 - 140 W
Woofer 5,25 inch papieren drivers met spuitgegoten chassis
Tweeter Air Motion Transformer (AMT), ca. 85cm ^2 effectiefoppervlak, neodymiummagneet
Impedantie 4 Ω
Frequentierespons	45 Hz - 32 KHz @ -6dB
Gevoeligheid	87 dB SPL (2,83 V RMS, 1 m)

De specificaties kunnen zonder kennisgeving veranderingen ondergaan.

6. AFVOER AAN HET EINDE VAN DE LEVENSDUUR

Gooi de luidsprekers niet weg met het huisvuil. Apparaten met dit symbool (zie afbeelding) mogen niet worden weggegooid als huishoudelijk afval. Ze moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten. Informatie over de afvoer van oude apparatuur kunt u verkrijgen bij uw gemeente, lokale afvalverwerkingsbedrijven en de winkel waar u dit apparaat hebt gekocht. Door oude apparatuur correct af te voeren, voorkomt u schade aan het milieu en gevaren voor uw gezondheid.

7. PROBLEMEN OPLOSSEN

Alle elektrische apparatuur kan storingen ondervinden. Dit is niet noodzakelijk te wijten aan een defect van de ORCHESTRA SLIM. Daarom moet u de volgende tabel raadplegen om na te gaan of u het probleem zelf kunt verhelpen.

Storing Mogelijke oorzaak Oplossing
Geen geluid	Probleem met de versterker	Sluit een luidspreker waarvan u zeker weet dat hij correct werkt aan op de uitgangen van de versterker. Als er geen geluid is, controleer dan of alle elektronische apparatuur is ingeschakeld, de signaalrouting correct is, de bron actief is, het volume hoog genoeg staat, enz.
	De luidsprekerkabels zijn niet correct aangesloten	Controleer of alle kabels tussen de versterker en de aansluiting van de ORCHESTRA SLIM-luidspreker correct zijn aangesloten.
Slechte lage frequentierespons	Luidsprekerkabels zijn met de verkeerde polariteit aangesloten	Controleer of de versterkeraansluiting (+) is verbonden met de luidsprekeraansluiting (+) van de ORCHESTRA SLIM. Controleer dan of de versterkeraansluiting (-) is verbonden met de luidsprekeraansluiting (-) van de ORCHESTRA SLIM.
Voortdurend la-waai zoals zoemen of brommen	Slechte aarding van de versterker	Controleer en corrigeer het probleem met de aarding van de versterker.
	Defecte kabel Vervang door een goede kabel.
Storende output zoals gekraak of vervorming.	De luidsprekerkabels zijn niet correct aangesloten	Controleer of alle connectors aan de versterker en de ORCHESTRA SLIM correct en stevig zijn aangesloten.

8. GARANTIE

Wanneer u een garantieclaim indient, is het volgende van toepassing, zonder dat dit uw wettelijke rechten beperkt:

• Men kan garantieclaims alleen laten gelden binnen een periode van max. 5 jaar (1 jaar in Noord-Amerika en Australië), te rekenen vanaf de datum van aankoop.
• sonoro audio GmbH zal naar eigen goeddunken de ORCHESTRA SLIM gratis repare- ren of vervangen in geval van defecten veroorzaakt door productiefouten binnen de garantieperiode.
• Neem in geval van klachten contact op met onze klantenservice. U vindt de contactgegevens op de achterzijde van de behuizing of op www.sonoro.com.
• Na een reparatie of vervanging van een ORCHESTRA SLIM begint geen nieuwe garantieperiode. De garantieperiode van 5 jaar (1 jaar in Noord-Amerika en Australië) vanaf de datum van aankoop blijft van toepassing.
• Batterijen, schade veroorzaakt door onjuist gebruik, normale slijtage en defecten die de waarde of bruikbaarheid van de ORCHESTRA SLIM slechts in geringe mate beïnvloeden, zijn uit de garantie uitgesloten. De garantie vervalt ook in geval er wijzigingen zijn die niet door het onderhoudscentrum zijn uitgevoerd.
• Deze garantie beperkt of annuleert niet de toevlucht van de koper tot de rechten vastgelegd onder de statutaire regelgeving met betrekking tot defecten.

9. VEILIGHEIDSINSTRUCTIES

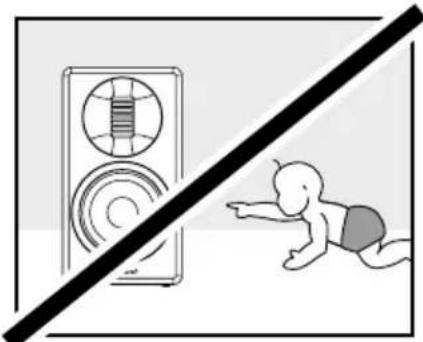

Personen (ook kinderen) die de ORCHESTRA SLIM niet veilig kunnen bedienen omwille van hun fysieke, zintuiglijke of mentale vaardigheden, mogen dit apparaat niet zonder toezicht gebruiken. Verpakkingsmateriaal veroorzaakt gevaar voor verstikking.

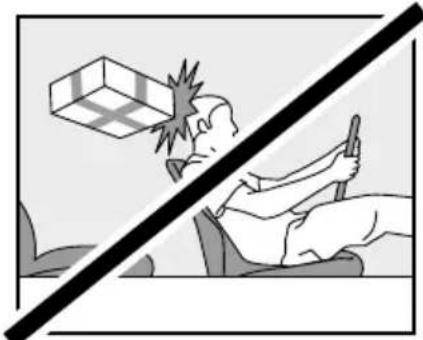

Bij transport in een voertuig moet de ORCHESTRA SLIM zo worden opgeborgen dat deze geen gevaar veroorzaakt voor de inzittenden. Onjuist(e) transport/verzending kan schade aan de ORCHESTRA SLIM tot gevolg hebben, waardoor deze niet correct werkt.

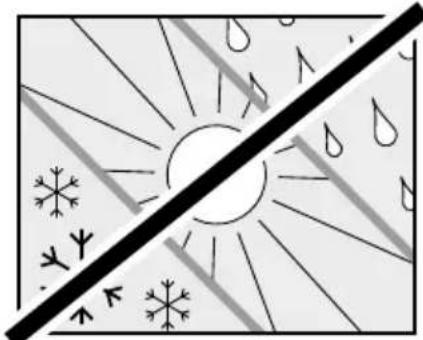

Bescherm de ORCHESTRA SLIM tegen weersinvloeden, vocht en hoge temperaturen. Gebruik de ORCHESTRA SLIM nooit buiten en zet hem nooit op plaatsen met veel zonlicht.

NL

Gebruik de ORCHESTRA SLIM nooit op plaatsen met een hoge luchtvochtigheid. Bescherm hem tegen zware verontreiniging, bijv. opspattend vet en niet gereinigde kooklucht in de keuken. Bescherm de ORCHESTRA SLIM tegen vloeistoffen. Plaats de ORCHESTRA SLIM nooit in de onmiddellijke omgeving van bronnen van vuur of hitte.

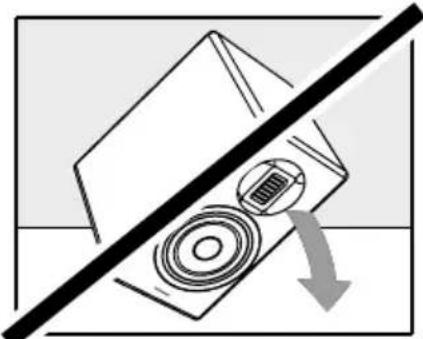

De voorzijde, randen en hoeken van de ORCHESTRA SLIM zijn drukgevoelig. Bescherm deze zones om te voorkomen dat ze overmatig worden belast. Kantel de ORCHESTRA SLIM nooit over zijn hoeken of randen. Zet de ORCHESTRA SLIM nooit neer met de voorzijde naar beneden.

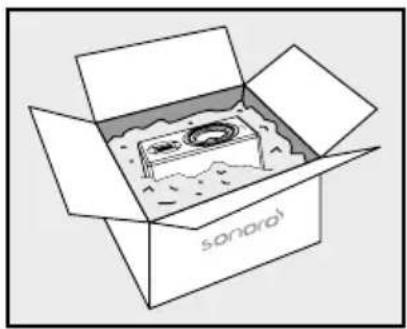

Verpak de luidsprekers voor transport of verzending in de meegeleverde bescherm-hulzen en de originele doos. Bewaar hiervoor de originele verpakking. Als u de originele verpakking niet meer hebt, gebruik dan voldoende stabiel en beschermend verpakkings-materiaal dat schade aan de ORCHESTRA SLIM voorkomt.

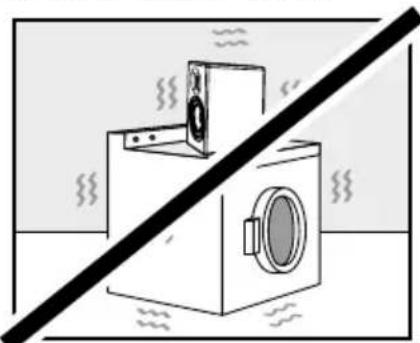

Plaats de ORCHESTRA SLIM op een stevige ondergrond, om sterke mechanische trillingen te vermijden.

© sonoro audio GmbH 2022
