GEBRUIKSAANWIJZING Orchestra Stand SO-1300 SONORO

1.1 Symbolen in deze handleiding ....58
1.2 Veiligheidsinstructies....58

2. OMVANG VAN DE LEVERING....59

3. EERSTE STAPPEN ....59

3.1 De ORCHESTRA STAND uitpakken 59
3.2 De ORCHESTRA STAND monteren 60
3.3 De luidspreker bevestigen....62
3.4 De standaard horizontaal uitlijnen....65
3.5 De juiste plaats bepalen voor de ORCHESTRA STAND......65

4. REINIGING......66

Bedankt voor uw aankoop van de ORCHESTRA STAND. Deze gebruikshandleiding biedt alle informatie die u nodig hebt om de luidsprekerstandaard zonder problemen en veilig te monteren en te installeren. De gebruiker is verantwoordelijk voor de veilige positionering en het veilige gebruik van de ORCHESTRA STAND en de sonoro-luidspreker. De afbeeldingen in deze gebruikshandleiding zijn bedoeld om de acties te illustreren die nodig zijn om de ORCHESTRA STAND te monteren en te installeren.

De ORCHESTRA STAND is uitsluitend voor persoonlijk gebruik bestemd. Hij is niet bestemd voor commercieel gebruik.

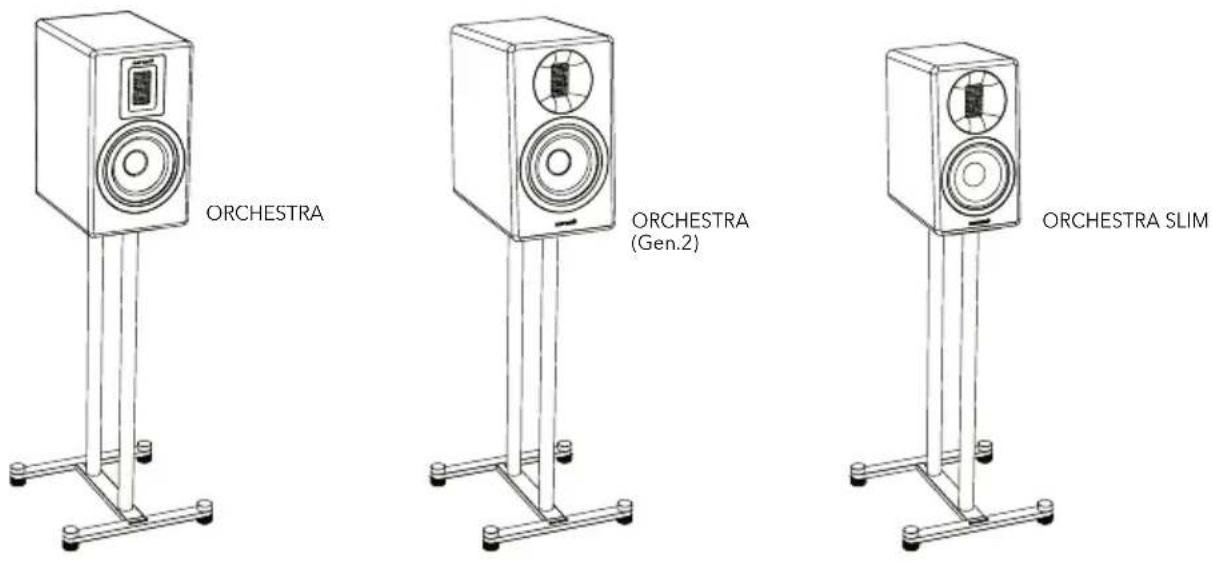

De luidsprekerstandaarden zijn ontworpen voor het bevestigen van luidsprekers van sonoro (afzonderlijk verkrijgbaar). Gebruik met andere luidsprekers op eigen risico.

Geniet van uw ORCHESTRA STAND!

1.1 SYMBOLEN IN DEZE HANDLEIDING

Belangrijke informatie voor uw veiligheid wordt als dusdanig gemarkeerd. Zorg er altijd voor dat deze instructies in acht worden genomen om ongevallen en schade aan het apparaat te vermijden:

Dit symbool geeft belangrijke instructies voor bediening en onderhoud (service) aan in de desbetreffende documenten.

Dit symbool op het product geeft aan dat de bedieningsinstructies moeten worden gelezen vóór gebruik.

1.2 VEILIGHEIDSINSTRUCTIES

GEVAAR!

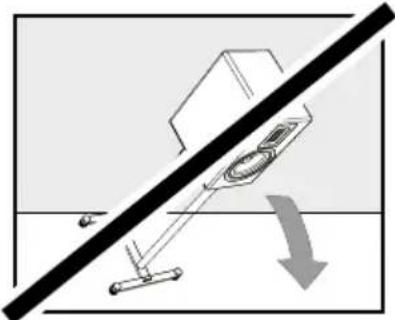

De luidsprekerstandaard kan omkantelen of omvallen en ernstig of dodelijk letsel veroorzaken.

WAARSCHUWING!

De luidsprekerstandaard kan in elkaar zakken en zo ernstig of dodelijk letsel veroorzaken. Letsel, met name bij kinderen, kan worden voorkomen door het nemen van eenvoudige voorzorgsmaatregelen:

• Pas steeds de door sonoro aanbevolen methoden voor het monteren van de luidspreker op de luidsprekerstandaard toe.
• Plaats de luidsprekerstandaard altijd op een vlakke ondergrond die het gewicht ervan veilig kan dragen.

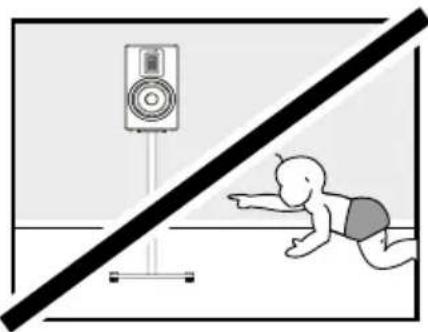

• Leg aan kinderen uit dat het gevaarlijk is om op meubels te klimmen om de luidspreker of de bedieningselementen te bereiken.
• Leg de kabels van de luidspreker zodanig dat ze geen gevaar voor struikelen veroorzaken en niet per ongeluk kunnen worden losgetrokken.
• Plaats de luidsprekerstandaarden nooit in een onstabiele positie.

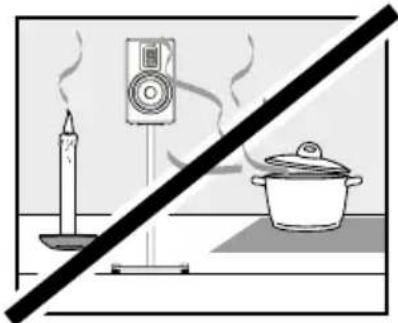

• Plaats de luidsprekerstandaarden nooit op hoge meubels of andere voorwerpen (bijv. serviesgoed, kasten, rekken).
• Plaats nooit voorwerpen zoals speelgoed of afstandsbedieningen op de luidsprekerstandaard of op ondersteunende meubels, aangezien dit kinderen kan aanmoedigen om erop te klimmen.

Als u al een luidsprekerstandaard hebt en deze wenst te verplaatsen, raadpleeg dan de bovenstaande instructies.

2. OMVANG VAN DE LEVERING

Controleer of de volgende onderdelen aanwezig zijn.

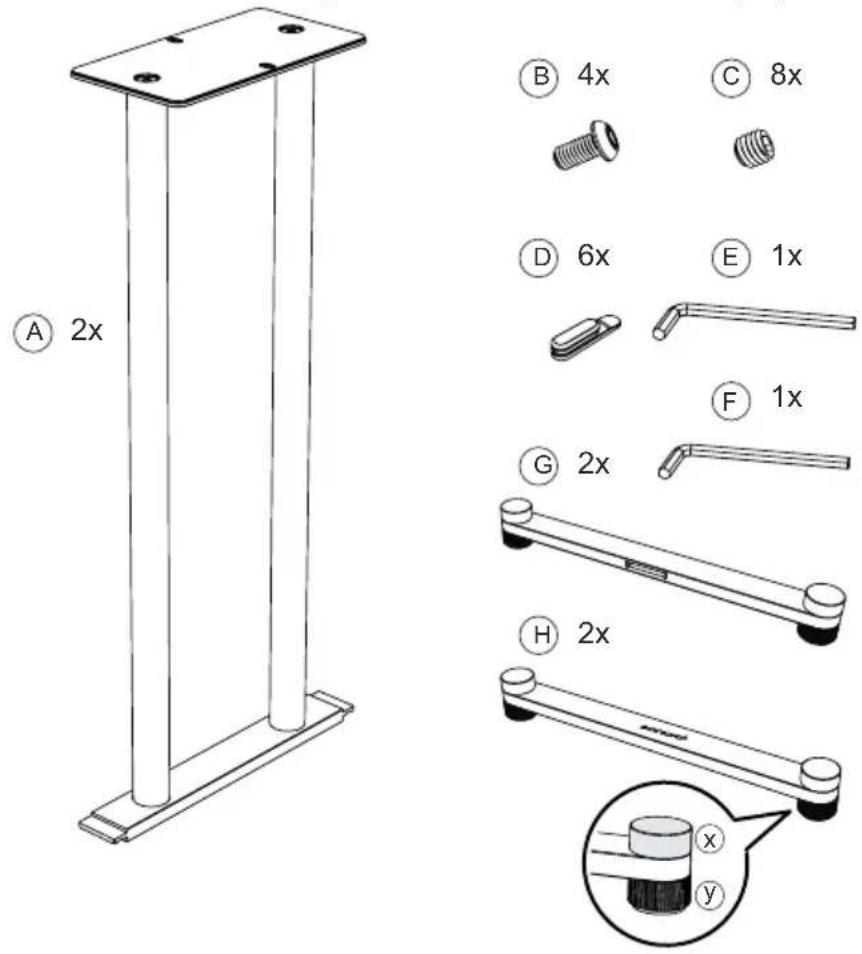

A 2x B 4x C 8x D 6x E 1x F 1x G 2x H 2x x y

A Standaardframe
B Schroeven M6x12
C Tapeinden M6x6
D Kabelclips
E Inbussleutel 4 mm
F Inbussleutel 3 mm
G Achterste voetbalk
H Voorste voetbalk
x Voetkap
y In hoogte verstelbare voet

3. EERSTE STAPPEN

3.1 DE ORCHESTRA STAND UITPAKKEN

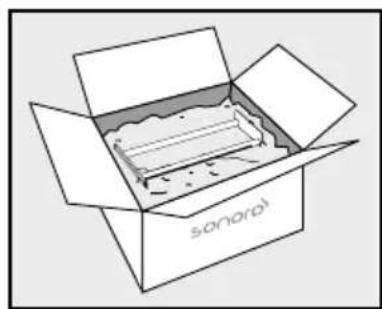

1. Haal de ORCHESTRA STAND uit de verpakking en controleer of de ORCHESTRA STAND of de afzonderlijke onderdelen niet beschadigd zijn. Als een onderdeel schade vertoont, mag u de ORCHESTRA STAND niet monteren. Neem in dat geval zo snel mogelijk contact op met uw verkooppunt of met de klantenservice van sonoro audio GmbH.
2. Controleer of de levering volledig is (zie hoofdstuk "Omvang van de levering").
3. Zet de ORCHESTRA STAND op een geschikte en veilige plaats. Als u uw ORCHESTRA STAND op een oppervlak van natuurlijk hout wilt zetten, moet u controleren of dit oppervlak hiervoor geschikt is. Op met olie of was behandelde oppervlakken kunnen vlekken ontstaan.

3.2 DE ORCHESTRA STAND MONTEREN

WAARSCHUWING!

• Zet de ORCHESTRA STAND niet op een plaats waar regelmatig mensen voorbijlopen. Als iemand tegen de standaard aan loopt, kan letsel het gevolg zijn.
• Klim niet op de ORCHESTRA STAND en ga er niet aan hangen. Zorg er met name voor dat kinderen dit niet doen. Als de ORCHESTRA STAND omvalt, kan letsel worden veroorzaakt.

LET OP!

• Draai schroeven goed vast, maar draai ze niet te strak aan. Door te strak aandraaien kan de standaard beschadigd raken en wordt het draagvermogen aanzienlijk verminderd.

• Laat de luidsprekerstandaard tijdens de montage of het transport niet vallen en sleep hem niet over de vloer. Als de standaard valt, kan letsel worden veroorzaakt en bij slepen over de vloer kan de vloer beschadigd raken.

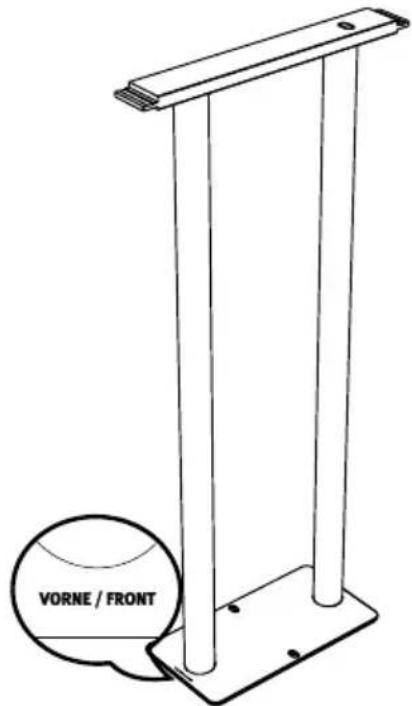

• Draai het Ⓐ frame van de standaard ondersteboven zoals hieronder weergegeven.

VORNE / FRONT

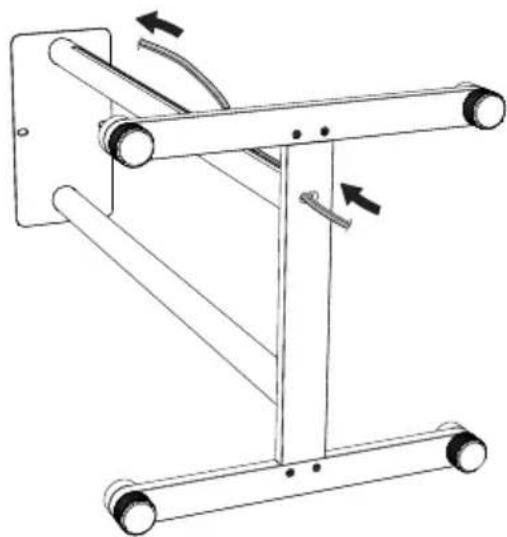

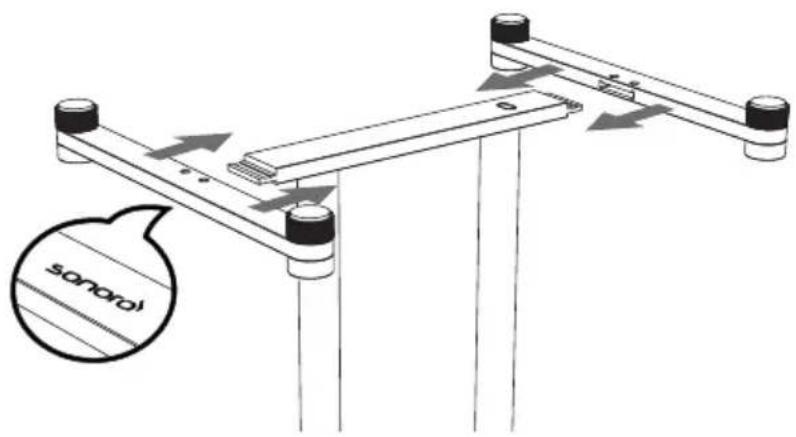

1. Bevestig de Ⓗ voorste voetbalk en Ⓖ achterste voetbalk door deze op het Ⓔ standaardframe te schuiven. Zorg ervoor dat de voetbalk met het sonoro-logo aan de voorzijde wordt bevestigd.

sonoro1

NL

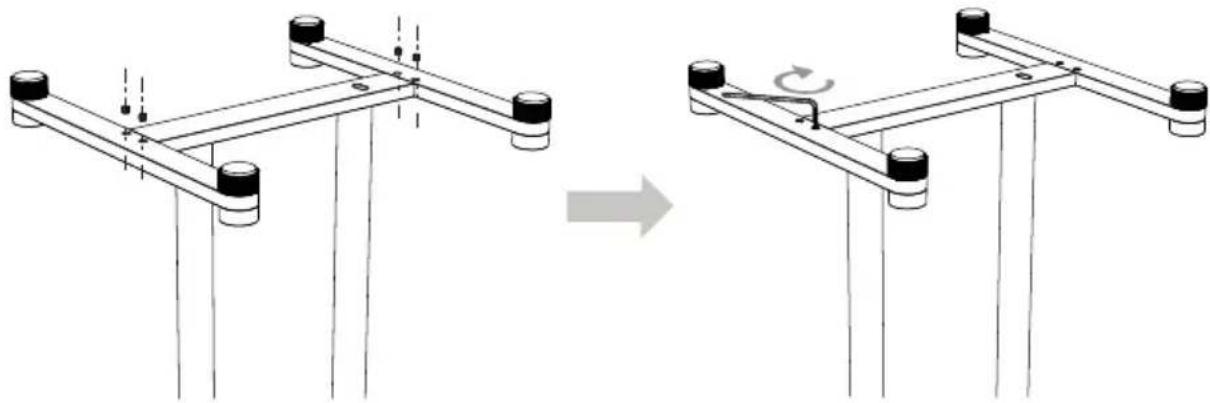

1. Plaats de 4 Ⓐ tapeinden in de tapgaten van de Ⓗ voorste voetbalk en Ⓑ achterste voetbalk.
2. Draai de 4 Ⓐ tapeinden handmatig vast met de Ⓕ inbussleutel 3 mm.

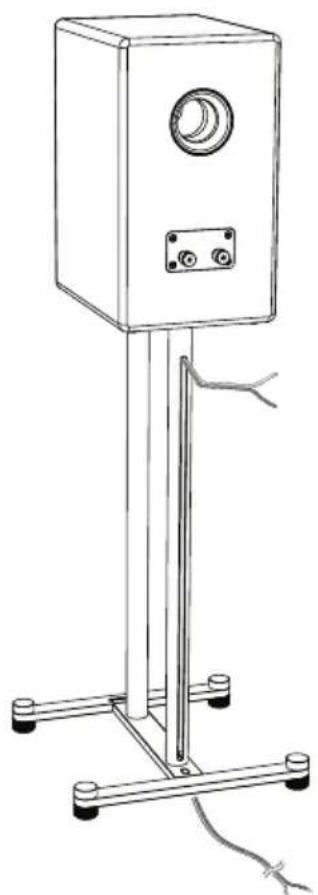

1. Voer de luidsprekerkabel door de onderste kabelopening in de kabelgeleiding aan de achterste buis van de luidsprekerstand. Trek de kabel erdoorheen tot de kabel tot aan de aansluitingen op uw ORCHESTRA-luidsprekers reikt.

• Vermijd hard trekken aan of duwen tegen de ORCHESTRA STAND en luidspreker. Hierdoor kunnen de ORCHESTRA STAND en luidspreker omvallen en de ge-monteerde eenheid beschadigen.
• Overschrijd het maximale draagvermogen van de standaard niet (max. 25 kg). Ernstig letsel of materiële schade kan het gevolg zijn!

LET OP!

• Raak de woofer en tweeter aan de voorzijde van de luidspreker niet aan en duw er niet tegen. Hierdoor kan de luidspreker onherstelbaar beschadigd raken! Wij bevelen aan om het rooster van de luidspreker tijdens de montage af te dekken.

• Om veiligheidsredenen bevelen we sterk aan om een tweede persoon te laten assisteren bij het monteren van de standaard en luidsprekers.

• Plaats de bovenzijde van de ORCHESTRA-luidspreker op een zacht oppervlak (bijv. een doek) om krassen te voorkomen.

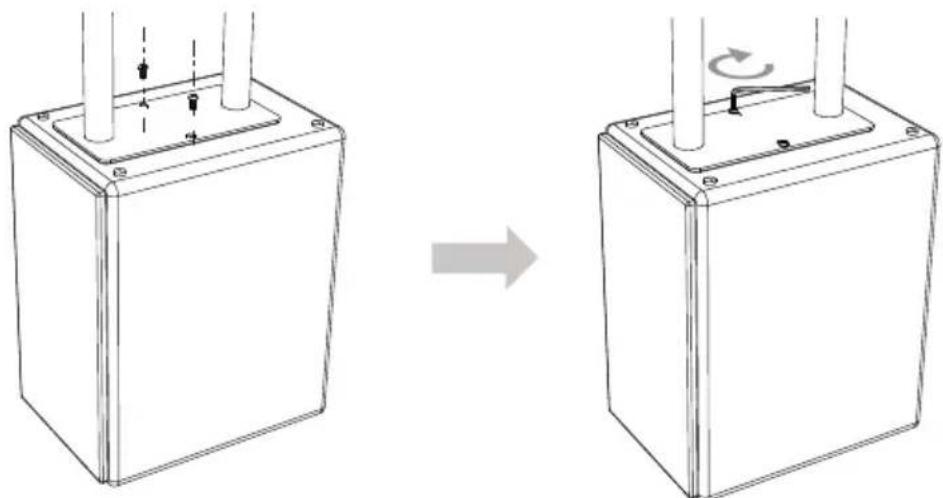

1. Lijn de montageplaat van de luidsprekerstandaard zo uit op de ORCHESTRA-luidspreker dat u deze kunt bevestigen met de Ⓑ schroeven.
2. Draai de Ⓑ schroeven handmatig vast met de Ⓔ inbussleutel 4 mm.

1. Draai de ORCHESTRA STAND en de sonoro-luidspreker voorzichtig om zodat ze rechtop staan.

1. Sluit de kabels van uw luidsprekers aan. Let daarbij op correcte polariteit en zorg ervoor dat de gestripte draadeinden niet uitsteken.

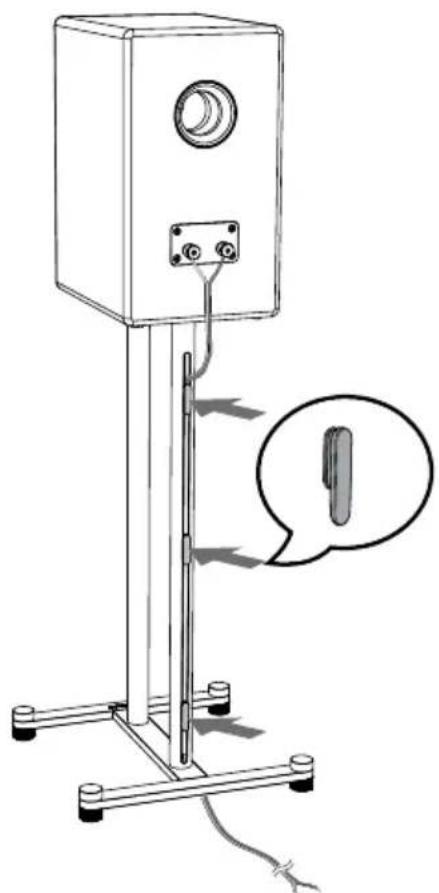

1. Steek de kabelclips in de achterzijde van de buisopening om de luidspreker-kabel te bevestigen.

1. Monteer de andere ORCHESTRA STAND-set en luidspreker volgens dezelfde procedure.

2. Sluit de andere uiteinden van de luidsprekerkabels aan op uw audiosysteem.

3.4 DE STANDAARD HORIZONTAAL UITLIJNEN

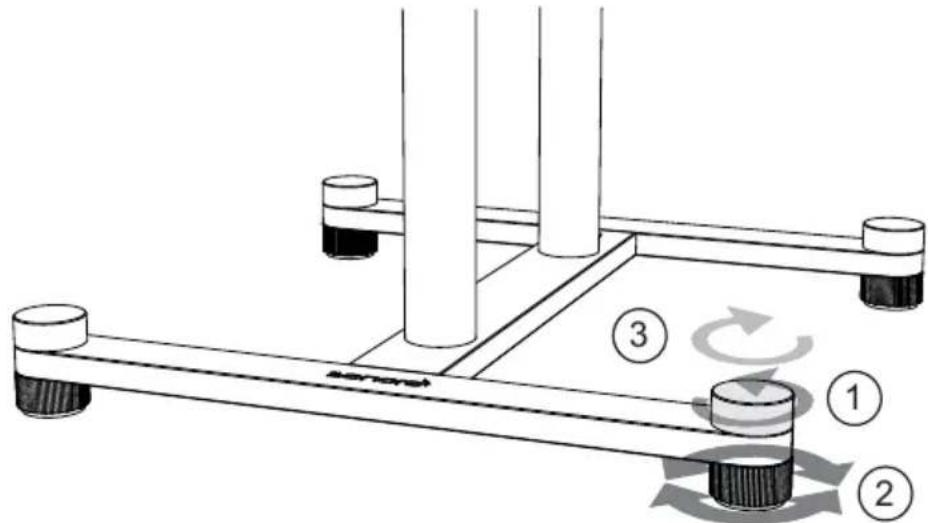

De ORCHESTRA STAND wordt geleverd met verstelbare voeten. De bovenste voetkap is een borgmoer die moet worden losgedraaid om de verstelbare voeten te gebruiken om de standaard horizontaal uit te lijnen. Daarna wordt deze weer vastgedraaid om de verstelbare voeten te vergrendelen en lawaai door trillingen te voorkomen.

1. Draai de Ⓕ bovenste voetkap linksom.
2. Als de vloer oneffen of licht hellend is, kunt u nu voor een stabiele positie van de luidsprekerstandaard zorgen door de y voeten te verstellen.
3. Draai de ⓧ bovenste voetkap rechtsom om de voeten te vergrendelen.

De afstand tussen de luid- sprekers en de afstand tot uw luisterpositie moeten een gelijkbenige driehoek vormen.

$$ \mathbf {a} = \mathbf {b} = \mathbf {c} $$

Als u zich op uw voorkeurs-luisterpositie bevindt, moet de tweeter van de sonoro-luidsprekers zich op dezelfde hoogte bevinden als uw oren.

$$ \mathbf {d} = \mathbf {e} $$

4. REINIGING

• Vingerafdrukken en licht vuil verwijderen: reinig de ORCHESTRA STAND alleen aan de buitenkant met een zachte, droge doek.
• Zwaar vuil verwijderen: reinig de ORCHESTRA STAND alleen aan de buitenkant met een lichtjes bevochtigde doek en droog de ORCHESTRA STAND vervolgens met een zachte, droge doek.
• Alle andere reinigingsmethoden kunnen uw ORCHESTRA STAND beschadigen.

Specificatie Waarde
Afmetingen (B×D×H) ca. 33 x 33 x 65 cm (inclusief voeten)
Gewicht ca. 3 kg / st.
Maximaal draagvermogen 25 kg

De specificaties kunnen zonder kennisgeving veranderingen ondergaan.

6. AFVOER AAN HET EINDE VAN DE LEVENSDUUR

Gooi de standaard niet weg met het huisvuil. Apparaten met dit symbool (zie afbeelding) mogen niet worden weggegooid als huishoudelijk afval. De luidsprekerstandaard moet volgens de voorschriften worden afgevoerd als metaalschroot. Informatie over de afvoer van oude apparatuur kunt u verkrijgen bij uw gemeente, lokale afvalverwerkingsbedrijven en de winkel waar u dit apparaat hebt gekocht. Door oude apparatuur correct af te voeren, voorkomt u schade aan het milieu en gevaren voor uw gezondheid.

7. PROBLEMEN OPLOSSEN

Aan de hand van de volgende tabel kunt u storingen identificeren en problemen zelf verhelpen.

Storing Mogelijke oorzaak Oplossing
Er is een ram-melend geluid te horen aan de onderzijde van de standaard.	De bovenste voetkappen zijn niet correct vastgedraaid.	Draai de bovenste voetkappen correct vast.
	De onderste schroeven waarmee de voeten aan het hoofddeel zijn bevestigd, zijn niet correct vastgedraaid.	Draai de schroeven waarmee de voeten van de standaard bevestigd zijn aan het hoofddeel goed vast.
De standaard is niet stabiel of "wiebelt".	Een of twee van de verstelbare voeten raakt/raken de vloer niet.	Draai de bovenste voetkappen linksom, draai elke voet rechtsom tot ze allemaal de vloer raken. Als alle voeten de vloer voldoende raken, draait u de bovenste voetkappen rechtsom om ze in hun positie te vergrendelen.Zie punt 3.4 voor meer informatie.

NL

8. GARANTIE

Wanneer u een garantieclaim indient, is het volgende van toepassing, zonder dat dit uw wettelijke rechten beperkt:

• Men kan garantieclaims alleen laten gelden binnen een periode van max. 5 jaar (1 jaar in Noord-Amerika en Australië), te rekenen vanaf de datum van aankoop.
• sonoro audio GmbH zal naar eigen goeddunken de ORCHESTRA STAND gratis repareren of vervangen in geval van defecten veroorzaakt door productiefouten binnen de garantieperiode.
• Neem in geval van klachten contact op met onze klantenservice. U vindt de contactgegevens op de achterzijde van de behuizing of op www.sonoro.com.
• Na een reparatie of vervanging van een ORCHESTRA STAND begint geen nieuwe garantieperiode. De garantieperiode van 5 jaar (1 jaar in Noord-Amerika en Australië) vanaf de datum van aankoop blijft van toepassing.
• Schade veroorzaakt door onjuist gebruik, normale slijtage en defecten die de waarde of bruikbaarheid van de ORCHESTRA STAND slechts in geringe mate beïnvloeden, zijn van de garantie uitgesloten. De garantie vervalt ook in geval van wijzigingen die niet door een door ons erkend onderhoudscentrum zijn uitgevoerd.
• Deze garantie beperkt of vervangt de wettelijke rechten van de koper met betrekking tot kosteloze claims in geval van defecten niet.

9. VEILIGHEIDSINSTRUCTIES

Personen (ook kinderen) die de ORCHESTRA STAND niet veilig kunnen bedienen omwille van hun fysieke, zintuiglijke of mentale vaardigheden, mogen deze eenheid niet zonder toezicht gebruiken. Verpakkingsmateriaal veroorzaakt gevaar voor verstikking.

Bij transport in een voer-tuig moet de ORCHESTRA STAND zo worden opgebor-gen dat deze geen gevaar veroorzaakt voor de inzitten-den. Onjuist(e) transport/ verzending kan schade aan de ORCHESTRA STAND tot gevolg hebben, waardoor deze niet correct werkt.

Bescherm de ORCHESTRA STAND tegen weersinvloeden, vocht en hoge temperaturen. Gebruik de ORCHESTRA STAND nooit buiten en zet hem nooit op plaatsen met veel zonlicht.

De voorzijde, randen en hoeken van de ORCHESTRA STAND zijn drukgevoelig. Bescherm deze zones om te voorkomen dat ze overmatig worden belast. Kantel de ORCHESTRA STAND nooit over zijn hoeken of randen. Zet de ORCHESTRA STAND nooit neer met de voorzijde naar beneden.

Gebruik de ORCHESTRA STAND nooit op plaatsen met een hoge luchtvochtigheid. Bescherm hem tegen zware verontreiniging, bijv. opspattend vet en niet gereinigde kooklucht in de keuken. Bescherm de ORCHESTRA STAND tegen vloeistoffen. Plaats de ORCHESTRA STAND nooit in de onmiddellijke omgeving van bronnen van vuur of hitte.

Verpak de luidsprekers voor transport of verzending in de meegeleverde bescherm-hulzen en de originele doos. Bewaar hiervoor de originele verpakking. Als u de originele verpakking niet meer hebt, gebruik dan voldoende stabiel en beschermend verpakkingsmateriaal dat schade aan de ORCHESTRA STAND voorkomt.

Plaats de ORCHESTRA STAND op een stevige onder- grond, om sterke mechanis- che trillingen te vermijden.
