GEBRUIKSAANWIJZING Orchestra Shaped Signature SONORO

Hartelijk dank voor de aankoop van de ORCHESTRA Shaped Signature.

Deze handleiding bevat alle informatie die nodig is voor een storingsvrije en veilige werk- ing van de ORCHESTRA Shaped Signature.

Het is de verantwoordelijkheid van de gebruiker om ervoor te zorgen dat de luidspreker veilig wordt geplaatst, aangesloten en gebruikt.

De afbeeldingen in deze handleiding dienen ter illustratie van de handelingen die vereist zijn voor het gebruik van de ORCHESTRA Shaped Signature.

De ORCHESTRA Shaped Signature is uitsluitend bedoeld voor persoonlijk gebruik en niet bestemd voor commercieel gebruik.

Wij wensen u veel plezier met uw ORCHESTRA Shaped Signature!

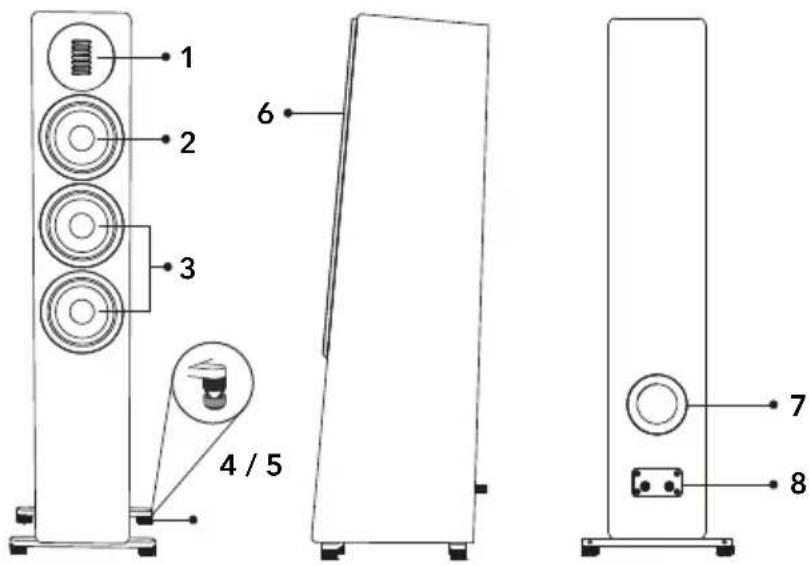

2. OVERZICHT

Voor- en zijaaanzicht Achteraanzicht

1 2 3 4 / 5 6 7 8

1. AMT Hochtweeter
2. Middentoner
3. Basdriver
4. Luidsprekerpoten
5. Spikes / onderzetters
6. Luidsprekerhoes
7. Bassreflexbuis
8. Luidsprekerklemmen (+ -)

3. EERSTE STAPPEN

1. Haal de ORCHESTRA Shaped Signature uit de verpakking (zie hoofdstuk "3.1 UITPAKKEN") en controleer of de ORCHESTRA Shaped Signature beschadigingen vertoont. Indien dit het geval is, gebruik de ORCHESTRA Shaped Signature niet en neem direct contact op met uw dealer of de klantenservice van sonoro audio GmbH.
2. Controleer de levering op volledigheid: 1 luidspreker, 1 luidsprekerhoes, 1 bassreflexbuisstop, 4 luidsprekerpoten, 4 luidsprekerspikes, 4 spike-onderzetters, 2 inbussleutels (2 mm / 4 mm), 4 stelschroeven, 4 verzonken schroeven en 2 dwarssteunen.
3. Raak de bas-, midden- en hoogtoner aan de voorkant van de ORCHESTRA Shaped Signature niet aan en druk er niet op. Dit kan de luidsprekers beschadigen.

3.1 UITPAKKEN VAN DE LUIDSPREKERS

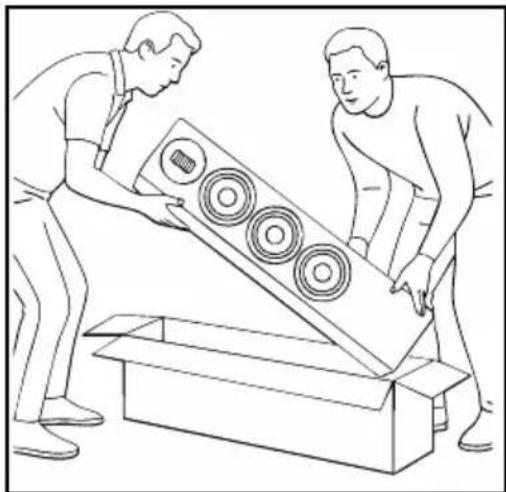

De ORCHESTRA Shaped Signature is een zware luidspreker. Om beschadigingen zoals krassen of deuken aan de behuizing te voorkomen, raden wij aan de luidspreker met twee personen uit te pakken.

Leg voor het uitpakken een zachte ondergrond klaar (bijvoorbeeld een deken of schuimmat) om de behuizing te beschermen tegen beschadigingen.

Draai de luidspreker voorzichtig ondersteboven. Leg ter bescherming een zachte ondergrond onder de behuizing.

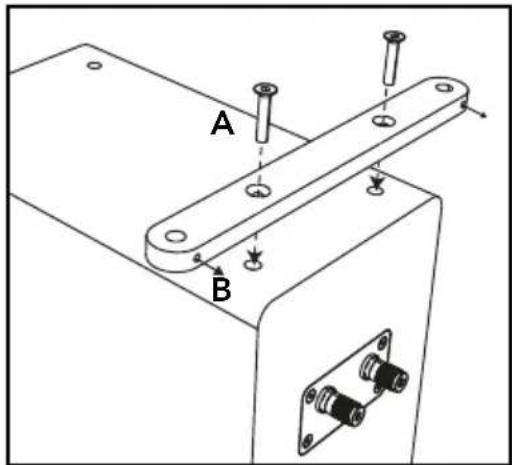

Bevestig nu de meegeleverde dwarssteunen met de bijpassende verzonken schroeven (A) en de 4 mm inbussleutel. Let erop dat de zijwaartse schroefdraad naar achteren wijst, zodat deze vanaf de voorkant uit het zicht blijft .(B)

A B

NL

3.3 MONTAGE VAN DE POTEN

Na het monteren van de dwarssteunen kunt u kiezen uit twee opties:

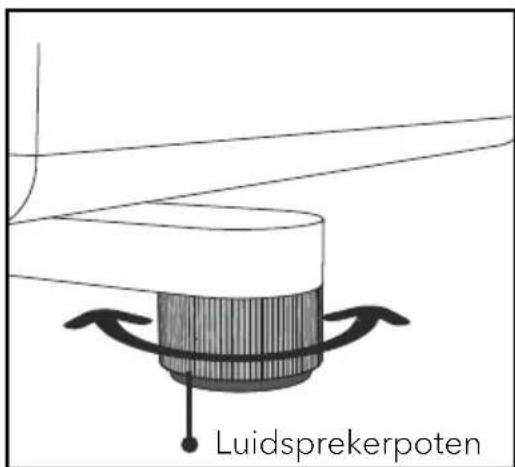

Luidsprekerpoten

Luidsprekerpoten

Spikes / onderzetters (voor betere akoestische ontkoppeling)

Beide varianten zijn in hoogte verstelbaar door ze te draaien en zorgen voor een stabiele stand, ook op een oneffen ondergrond.

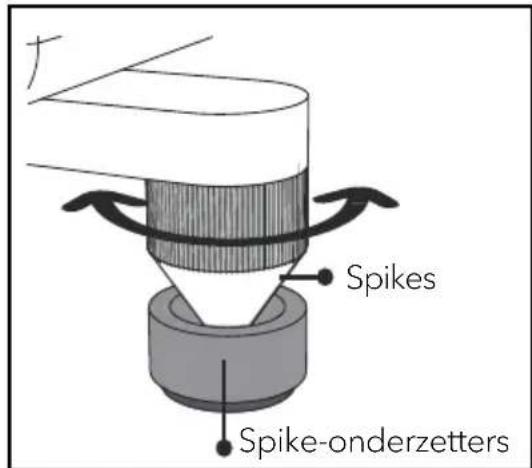

Als u de spikes wilt gebruiken, schroef dan de luidsprekerpoten los en vervang deze door de spikes. Ter bescherming van gevoelige vloeren plaatst u de meegeleverde spike-on-derzetters onder de spikes.

Het plaatsen van de luidsprekers met spikes direct op de vloer zorgt voor de best mogelijke akoestische prestaties, maar kan uw vloer beschadigen!

Om veiligheidsredenen raden wij ten zeerste aan altijd spike-onderzetters onder de spikes te gebruiken bij het plaatsen van de luidsprekers. Hulp van een tweede persoon is hierbij aan te bevelen.

Plaats de ORCHESTRA Shaped Signature op een veilige en geschikte locatie.

Als u de luidsprekers op een natuurlijke houten ondergrond wilt plaatsen, zorg er dan voor dat deze daarvoor geschikt is. Op geoliede of gewaxte oppervlakken kunnen verkleuringen ontstaan.

A B C D

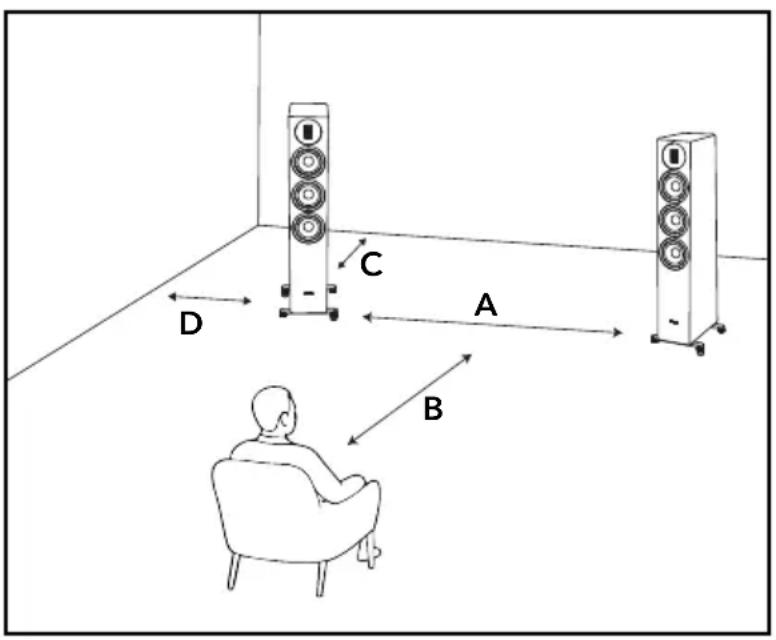

Voor een optimale luisterervaring raden wij de volgende basisopstelling aan:

• Afstand tussen luidsprekers: 2-3 m (A)
• Luisterafstand = afstand tussen luidsprekers x 1,25 (B)
• Afstand tot de achterwand: ca. 50 cm (C)
• Afstand tot de zijwanden: ca. 80 cm (D)

Plaats de luidsprekers lichtjes naar de luisterpositie toe gericht. Zorg ervoor dat de hoogtoner ongeveer op oorhoogte ligt wanneer u in uw favoriete zithouding zit.

Tips:

• Vermijd plaatsing in hoeken.
- Grote meubels of tv-meubels tussen de luidsprekers verslechteren het stereobeeld.
- Vloerkleden en gordijnen verbeteren de ruimteakoestiek.

3.5 BEVESTIGING VAN DE POTEN

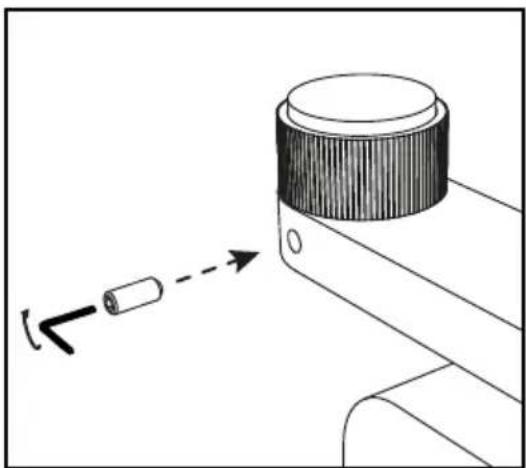

Zodra de luidspreker correct is uitgelijnd, bevestigt u de poten of spikes met behulp van de stelschroeven. Gebruik hiervoor de meegeleverde 2 mm inbussleutel en draai de schroeven voorzichtig met de klok mee aan.

Draai de schroeven alleen zover aan dat de poten stevig vastzitten – te strak aandraaien kan het schroefdraad beschadigen.

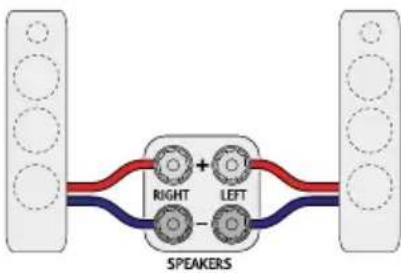

De ORCHESTRA Shaped Signature luidsprekers kunnen zoals weergegeven op een versterker worden aangesloten. Om kortsluiting te voorkomen, schakelt u eerst de versterker uit waarop u uw ORCHESTRA Shaped Signature wilt aansluiten.

Sluit de rechterluidspreker aan op het rechterkanaal en de linker luidspreker op het linkerkanaal van uw versterker aan. Let erop dat u de polariteit van (+ en -) niet omkeert.

RIGHT LEFT SPEAKERS

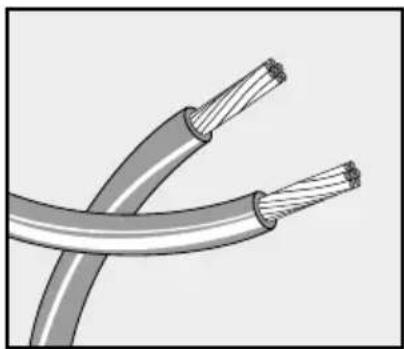

Houd bij het aansluiten van de luidsprekerkabel rekening met de volgende aanwijzingen:

- De blote draden van de luidsprekerkabel mogen elkaar niet raken.

- De blote draden mogen geen contact maken met de achterkant of de schroeven van de ORCHESTRA Shaped Signature.

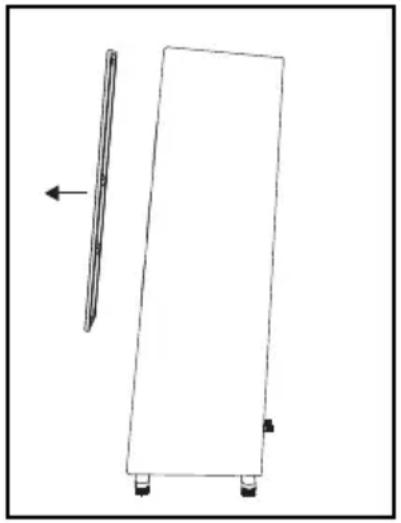

3.7 VERWIJDEREN VAN DE LUIDSPREKERBEDEKKING

De luidsprekers kunnen met of zonder de mee-geleverde afdekking worden gebruikt. Voor de best mogelijke geluidskwaliteit wordt gebruik zonder afdekking aanbevolen.

De afdekking biedt echter betrouwbare bescherming tegen mechanische beschadigingen, vooral bij dagelijks gebruik.

Moet u uw luidsprekers te dicht bij de achterwand of in een hoek plaatsen, dan kunnen de bassen mogelijk als te sterk worden ervaren.

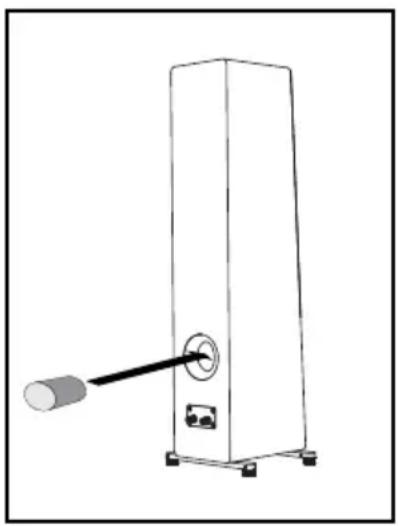

In dat geval kan het plaatsen van de schuimstopper in de bassreflexbuis voor verbetering zorgen.

Duw de stopper nooit volledig in de bassreflexbuis!

• Reiniging van vingerafdrukken en lichte vervuilingen: Reinig de ORCHESTRA Shaped Signature alleen aan de buitenzijde met een zachte, droge doek.
• Bij hardnekkige vervuiling: Reinig de ORCHESTRA Shaped Signature alleen aan de buitenzijde met een licht vochtige doek en droog daarna de ORCHESTRA Shaped Signature af met een zachte, droge doek.
• Alle andere reinigingsmethoden kunnen uw ORCHESTRA Shaped Signature beschadigen.

OPMERKING!

Probeer de luidspreker-membranen van de ORCHESTRA Shaped Signature luidsprekers niet te reinigen, aangezien dit schade kan veroorzaken.

Specificaties Daten
Type 3-weg vloerstaande luidspreker
Afmetingen (B×D×H) Ca. 180 x 350 x 968	mmCa. 280 x 350 x 1041 mm (inclusief voetjes)
Gewicht Ca. 23,8 kg
Omgevingstemperatuur 0 °C ~ +40 °C
Behuizing Hogedichtheidvezelplaat (HDF)
Aanbevolen versterkervermogen Vanaf	50 watt
Basdriver 2 x 5,25"-composietmembraan	, rubberen ophanging,drukgegoten frame, 35,5 mm spreekspoel
Middentoner	1 × 5,25"-composietmembraan, drukgegoten frame, 35,5 mm spreekspoel
Hoogtoner Air Motion Transformer (AMT), ca. 85 cm2 effectief mem-braanoppervlak, neodymiummagneet
Belastingsimpedantie 4 Ω
Frequentiebereik 32,5 Hz ~ 30 kHz @ -6 dB
Gevoeligheid 88dB, 1m/2,83V

De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Niet bij het huishoudelijk afval weggooien. Apparaten die zijn gemarkeerd met dit symbool (zie afbeelding) mogen niet bij het huishoudelijk afval worden verwijderd.Ze moeten worden ingeleverd bij een inzamelpunt voor de recycling van elektrische en elektronische apparatuur.

Informatie over de verwijdering van oude apparaten kunt u verkrijgen bij uw gemeente, het lokale afvalverwerkingsbedrijf en de winkel waar u dit apparaat heeft gekocht. Een correcte verwijdering van oude apparaten voorkomt milieuschade en beschermt uw gezondheid.

7. FOUTOPLOSSING

Storingen kunnen bij elk elektrisch apparaat optreden. Dit hoeft niet per se te wijzen op een defect aan de ORCHESTRA Shaped Signature. Controleer daarom de volgende tabel om te zien of u het probleem zelf kunt oplossen.

Storing Mogelijke oor	zaak Oplossing
Geen geluid	Fout aan de versterker	Sluit een luidspreker aan waarvan u zeker weet dat deze werkt op de versterkeruitgangen.Als er geen geluid te horen is, controleer dan of alle elektronica is ingeschakeld, of het signaal correct wordt doorgegeven, of de bron actief is, of het volume is ingesteld, enzovoort.
	De luidsprekerkabels zijn niet correct aangesloten	Controleer of alle kabels tussen de versterker en de ORCHESTRA Shaped Signature luidsprekers correct zijn aangesloten.
Slechte basweergave	Luidsprekerkabels zijn verkeerd gepola- riseerd	Controleer of de (+) uitgang van de versterker is aangesloten op de (+) aansluiting van de ORCHESTRA Shaped Signature luidspreker.Controleer opnieuw of de (-) uitgang van de ver- sterker is aangesloten op de (-) aansluiting van de ORCHESTRA Shaped Signature luidspreker.
Aanhoudende gelui- den zoals zoemen of brommen	Slechte aarding van de versterker	Controleer en corrigeer het aardingsprobleem van de versterker.
	Defecte kabel Vervang de kabel door een goede kabel.
Intermitterende weergave, zoals knettergeluiden of vervormingen	De luidsprekerkabels zijn niet goed aanges- loten	Controleer alle aansluitingen van de versterker en de ORCHESTRA Shaped Signature om te zorgen dat ze correct en stevig vastzitten.

8. GARANTIE

Bij het doen van aanspraak op garantie gelden de volgende voorwaarden, zonder afbreuk te doen aan uw wettelijke rechten:

• Garantieclaims kunnen alleen worden ingediend binnen een termijn van maximaal 5 jaar (1 jaar in Noord-Amerika en Australië), gerekend vanaf de aankoopdatum.
• De sonoro audio GmbH repareert of vervangt naar eigen inzicht gratis alle gebreken aan de ORCHESTRA Shaped Signature die binnen de garantietermijn het gevolg zijn van materiaal- of fabricagefouten.
• In geval van een klacht neemt u contact op met onze klantenservice. De contactgegevens vindt u op de achterkant van deze handleiding of op www.sonoro.com.
• Na reparatie of vervanging van de ORCHESTRA Shaped Signature begint de garantieperiode niet opnieuw. De garantieperiode van 5 jaar (1 jaar in Noord-Amerika en Australië) vanaf de aankoopdatum blijft van kracht.
• Schade door oneigenlijk gebruik, normale slijtage, gebreken die de waarde of bruikbaarheid van de ORCHESTRA Shaped Signature slechts in geringe mate beïnvloeden, evenals wijzigingen die niet door ons geautoriseerd servicecentrum zijn uitgevoerd, vallen niet onder de garantie.

9. VEILIGHEIDSINSTRUCTIES

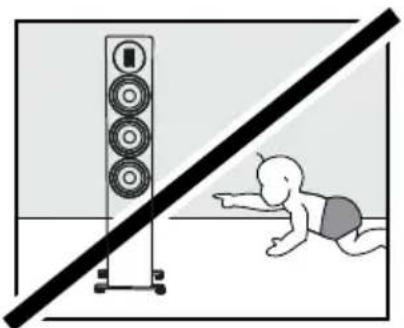

Personen (inclusief kinderen) waarvan de lichamelijke, zintuiglijke of geestelijke vermogens het gebruik van de ORCHESTRA Shaped Signature veilig belemmeren, mogen het apparaat alleen onder toezicht gebruiken. Verpakkingsmateriaal vormt een verstikkingsgevaar.

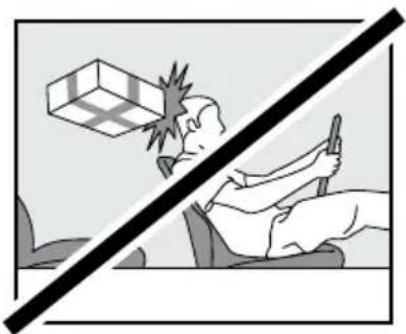

Tijdens het transport in het voertuig moet de ORCHESTRA Shaped Signature zodanig worden geplaatst dat er geen gevaar is voor de inzittenden. Onjuist transport of verzending kan de ORCHESTRA Shaped Signature beschadigen en daardoor de correcte werking beïnvloeden.

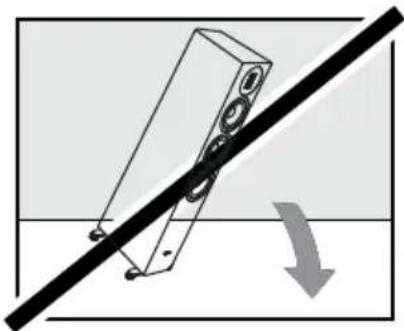

De voorkant, randen en hoeken van de ORCHESTRA Shaped Signature zijn allemaal drukgevoelig. Bescherm deze gebieden om overmatige be-lasting te voorkomen. Plaats de ORCHESTRA Shaped Signature nooit op de hoeken of randen. Leg de ORCHESTRA Shaped Signature nooit met de voorkant naar beneden.

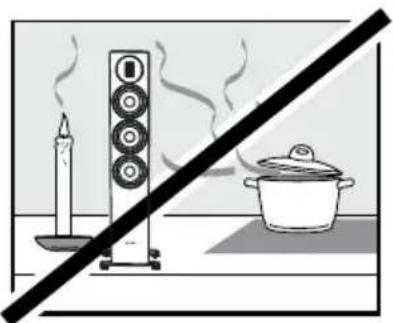

De ORCHESTRA Shaped Signature mag nooit worden gebruikt in gebieden met hoge luchtvochtigheid. Vermijd hardnekkige vervuiling, zoals vetspatten of vervuilde afzuiglucht in de keuken. Bescherm de ORCHESTRA Shaped Signature tegen vloeistoffen. Plaats de ORCHESTRA Shaped Signature nooit op of in de directe nabijheid van open vuur of warmtebronnen.

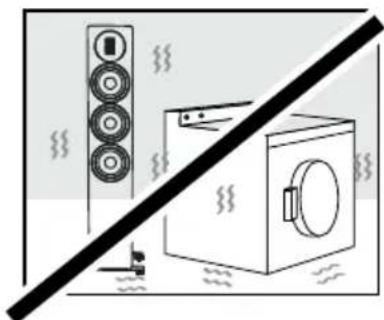

Plaats de ORCHESTRA Shaped Signature op een stabiele ondergrond om sterke mechanische trillingen te voorkomen.

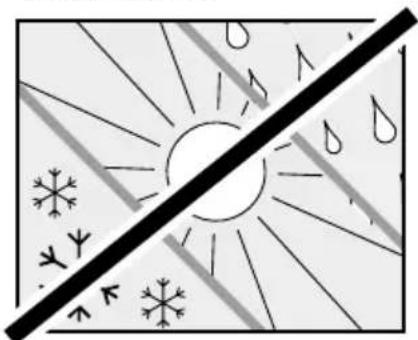

Bescherm de ORCHESTRA Shaped Signature tegen weersinvloeden, vocht en hoge temperaturen. De ORCHESTRA Shaped Signature mag nooit buitenshuis worden gebruikt en sterke zon- of UV-straling dient vermeden te worden.

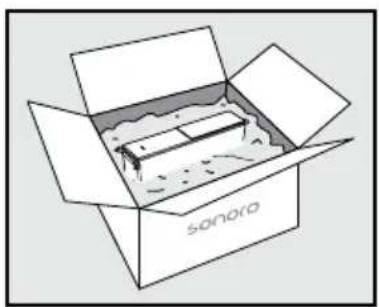

Voor transport of verzending verzoeken wij u de luidsprekers te verpakken in de bijgeleverde beschermverpakkingen en in de originele doos. Bewaar de originele verpakking hiervoor. Als de originele verpakking niet meer beschikbaar is, gebruik dan een voldoende stevige en beschermende verpakking om beschadiging van de ORCHESTRA Shaped Signature te voorkomen.
