Caractéristiques	Détails
Type de cheminée	Cheminée à eau EDILKAMIN H2OCEANO
Puissance nominale	10 kW
Rendement énergétique	90%
Capacité du réservoir d'eau	80 litres
Dimensions (L x P x H)	1000 x 500 x 1200 mm
Poids	150 kg
Type de combustible	Bois
Système de sécurité	Protection contre la surchauffe
Entretien	Vérification annuelle par un professionnel
Garantie	2 ans
Normes	Conforme aux normes CE

FOIRE AUX QUESTIONS - H2OCEANO EDILKAMIN

Comment allumer la cheminée EDILKAMIN H2OCEANO ?

Pour allumer la cheminée, ouvrez la trappe d'air, placez du papier et des petites bûches dans le foyer, puis utilisez un allume-feu. Une fois le feu établi, ajoutez des bûches plus grandes.

Que faire si la cheminée ne chauffe pas suffisamment ?

Vérifiez que le tirage est adéquat en ouvrant la trappe d'air. Assurez-vous également que le conduit de cheminée est propre et dégagé.

Comment entretenir la cheminée EDILKAMIN H2OCEANO ?

Nettoyez le foyer régulièrement pour éviter l'accumulation de suie. Vérifiez également le système d'évacuation des fumées au moins une fois par an.

Y a-t-il des réglages à faire pour optimiser l'efficacité de la cheminée ?

Oui, ajustez les réglages de l'air primaire et secondaire selon les recommandations du manuel d'utilisation pour optimiser la combustion.

La cheminée peut-elle fonctionner sans électricité ?

Oui, la cheminée EDILKAMIN H2OCEANO peut fonctionner sans électricité, mais certaines fonctionnalités comme le ventilateur nécessitent une alimentation électrique.

Que faire si le thermostat ne fonctionne pas ?

Vérifiez les connexions électriques et assurez-vous que la température de consigne est correctement réglée. Si le problème persiste, consultez le service après-vente.

Puis-je utiliser des bûches de bois non traitées ?

Oui, il est recommandé d'utiliser des bûches de bois non traitées et sèches pour une combustion optimale et pour éviter les résidus nocifs.

Comment savoir si le niveau d'eau est suffisant ?

Vérifiez le manomètre sur le panneau de contrôle. Un niveau d'eau adéquat doit être maintenu pour un fonctionnement correct.

Que faire si je sens une odeur de fumée à l'intérieur ?

Cela peut indiquer un problème de tirage. Vérifiez que le conduit de cheminée n'est pas obstrué et que la trappe d'air est correctement ouverte.

Comment programmer la cheminée pour un démarrage automatique ?

Utilisez le panneau de contrôle pour accéder aux paramètres de programmation et suivez les instructions du manuel pour définir un horaire de démarrage.

MODE D'EMPLOI H2OCEANO EDILKAMIN

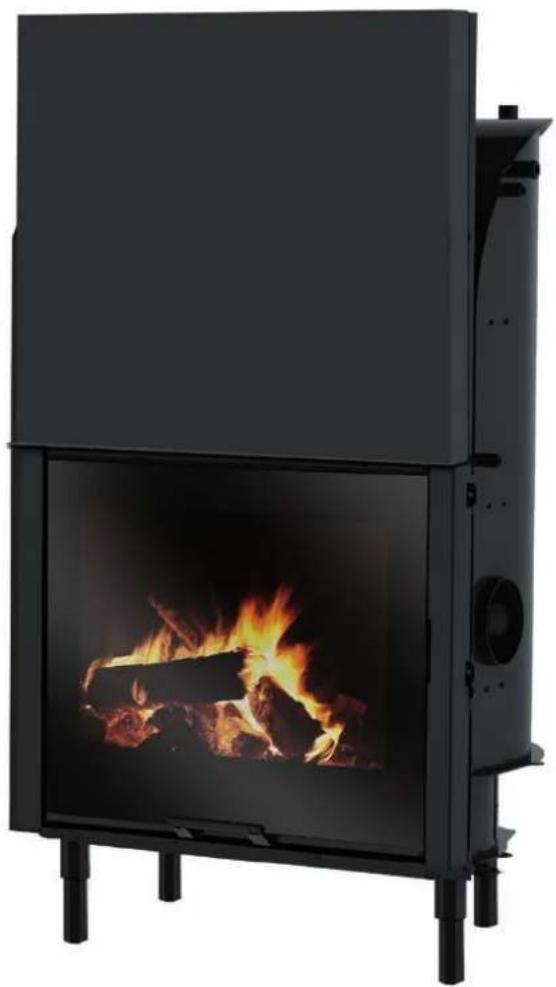

H_2 OCEANO 15-23-28

Capita 4.10000 int. vers

Sede legale 2015.11

2015 Milano, Via P. Moscati 8, Torino, Italy

FCA*375861

Cod Fiscae Partla IVA 92220193

TECHNICAL DOCUMENTATION FOR LOCAL SPACE HEATERS ACCORDING TO COMMISSION REGULATION (EU) 2015/1185 AND 2015/1186

Manufacturer Edilkamin S.p.A.

Trademak Edilkamin

Model Identifier H2Oceano 15

Description Wood thermofireplace

Producteur Edilkamin S.p.A.
Marque Edilkamin
Référence(s) du modele H2Oceano :
Descrizione Thermocheminees à bo
Fonction de chaffage indirect oui
Puisance thermique directe 9,7 kw
Puisance thermique indirecte 13,3
Norme EN 13229
Notified Body

Combustible	Combustible de référence (unique):	Émissions dues au chauffage des locaux à la puissance thermique nominale	Émissions dues au chauffage des locaux à la puissance thermique minimale Requiss unquiemment le facteur de correction F(2) ou F(3) est appliquée.
		P = participles, COG = composés organiques gâteux, CO = monoxyclé de carbore, NOx = oxydes d'acrole.
		PM OGC CO NOx PM OGC CO NOx
		mg/m3at 13%O2	mg/m3at 13%O2
Bois ayant un taux d'humidité < 25 %	oui	21 58 1147 106

Respecter les precautions particulieres pour le montage, l'installation et I'entretien, indiquees dans le manuel qui accompagne le produit.

jusqu'en 01/01/2022
ηt [%]	72,2
EEI [%]	109
Classe d'efficacité énergétique	A+

à partir de 01/01/2022
n, [%]	72,2
EEI [%]	109
Classe d'efficacité énergétique	A+

Selon (EU) 2015/1186 e 2015/1185
Caracteristiques pour une utilisation avec le combustible de reference uniquement

$$ E E I = (\eta_ {1, m} \cdot B L F) - 10 \% + F (2) + F (3) - F (4) - F (5) $$

BLF=1,45 ηS,on = ηth,nam

$$ \eta_ {s} = \eta_ {s, \text {on}} - 10 \% + F (2) + F (3) - F (4) - F (5) $$

F5 pas à prendre en consideration

Puisance thermique Rendement utile (PCI brut)
Caracteristique	Symbôle	Valeur	Unite
Puisance thermique nominale	Pnom	23	kW
Puisance thermique minimale (indicative)	Pmin	N.A.	kW

Consommation d'électricité auxiliaire
Caracteristique	Symbole	Valeur	Unité
À la puissance thermique nominale	el_max	0,0	kW
À la puissance thermique minimale	el_min	0,0	kW
En mode veille	el_h	0,0	kW

$$ F(4) = CC \cdot \frac{0.2\cdot el_{max} + 0.8\cdot el_{min} + 1.3\cdot el_{sb}}{P_{nom}}\cdot 100[\% ] $$

Caracteristique	Symbôle	Valeur	Unité
Rendement utile à la puissance thermique	ηh,nom	82,2	%
Rendement utile à la puissance thermique minimale (indicatif)	ηh,nom	N.A.	%

Type de contrôle de la puissance thermique/de la température de la pièce (seLECTIONner un seul type)

contrôle de la puissance thermique à un palié, pas non de contrôle de la température de la pièce

contrôle à deux ou plusieurs paliés manuels, pas non de contrôle de la température de la pièce

contrôle de la température de la pièce avec thermostat mécanique non contrôle électronique de la température de la pièce non

contrôle électronique de la température de la pièce non et programmateur journalier

contrôle électronique de la température de la pièce non et programmateur hebdomàtaire

F(2) 0,0% jusqu'en 2022

F (2)	0,0 %	dal 2022
Autres options de contrôle (sélectionner une ou plusieurs options)
contrôle de la température de la pièce, avec détecteur de présence		non
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte		non
contrôle à distance		non

F(3) 0,0% jusqu'en 2022

F(3) 0,0 % à partir de 2022

contact
Nom et adresse du fabrican EDILKAMIN S.p.A.
Via Mascagni 7
20045 Lainate (MI) - ITALY

www.edilkamin.com

[e-mail]

Directeur général

Paolo Gusella

TECHNICAL AND HEATING ECODESIGN

EDILKAMIN

TECNOLOGIA DEL FUOCO

Edikarin SpA

20045 Lainate (MI), via P Mascagni 7

Tel[phone]

140+90293762400580m

www.400888179.com

Capatae € 4,100.000 int. vers

Seitelegale

Producteur Edilkamin S.p.A.

Marque Edilkamin

Référencé(s) du modele H2Oceano 28

Fonction de chauffage indirect ou

Pulsance thermique directe 10,7 kW

Puisssance thermique indirecte 17,4 kW

Norme EN 13229

Notified Body

Combustible	Combustible de référence (unique):	Émissions dues au chauffage des locaux à la puissance thermique nominale	Émissions dues au chauffage des locaux à la puissance thermique minimale Requiss aniquement si le facteur de correction F(2) ou F(3) est appliqué.
		P = participules, COG = composés organiques gâteux, CO = monoxyde da carbonne, NOx = oxydes d'atopé.
		PM OGC CO NOx PM OGC CO NOx
		mg/m3 at 13%O2	mg/m3 at 13%O2
Bois ayant un taux d'humidité < 25 %	oui	26 57 1119 110

Respecter les precautions particulieres pour le montage, l'installation et I'entretien, indiquees dans le manuel qui accompagne le produit.

jusqu'en 01/01/2022
n3[%]	71,5
EEI [%]	108
Classe d'efficacité énergétique	A+

à partir de 01/01/2022
n. [%]	71,5
EEI [%]	108
Classe d'efficacité énergétique	A+

Selon (EU) 2015/1186 e 2015/1185

Caracteristiques pour une utilisation avec le combustible de reference uniquement

$$ \text{三} E I = \left(\eta_ {5 m} - B L F\right) - 10 \% + F (2) + F (3) - F (4) - F (5) $$

BLF=1.45

$$ \eta_ {S} = \eta_ {S, m} - 10 \% + F (2) + F (3) - F (4) - F (5) $$

F5 pas à prendre en consideration

Puisance thermique Rendement utile (PCI brut)

Caracteristique	Symbôle	Valeur	Unité
Pulsance thermique nominale	Pnom	28,1	kW
Pulsance thermique minimale (indicative)	Pmin	N.A.	kW

Consommation d'electricite auxiliaire

Caracteristique	Symbole	Valeur	Unité
À la puissance thermique nominale	eI max	0,0	kW
À la puissance thermique minimale	eI min	0,0	kW
En mode veille	eI en	0,0	kW

$$ F(4) = CC \cdot \frac{0.2\cdot e l_{\max} + 0.8\cdot e l_{\min} + 1.3\cdot e l_{\Delta}}{P_{\text{nom}}}\cdot 100[\% ] $$

Caracteristique	Symbole	Valeur	Unité
Rendement utile à la puissance thermique	ηth,non	81,5	%
Rendement utile à la puissance thermique minimale (indicatif)	ηth,min	N.A.	%

Type de contrôle de la puissance thermique/de la température de la pièce (seLECTIONner un seul type)

contrôle de la puissance thermique à un pailer, pas non de contrôle de la temperature de la piece

contrôle à deux ou plusieurs passiers manuels, pas non de contrôle de la temperature de la piece

contrôle de la température de la pièce avec non thermostatmecanique

contrôle electronique de la tempéature de la pièce non

contrôlelectronique de la temperature de la piece non etprogrammateurjournaler

contrôle électronique de la température de la pièce non etprogrammateur hebdomàtaire

F (2)

0,0% jusqu'en 2022

F (2)

0,0% dal 2022

Autres options de contrôle (seLECTIONner une ou plusieurs options)

controle de la temperature de la pièce, avec non détecteur de présence

contrôle de la temperature de la pièce, avec non détecteur de finête ouverte

controle a distance

non

F (3)

0,0%

jusqu'en 2022

F(3)

0,0%

à partir de 2022

contact

Nom et adressé du fabricant

EDILKAMIN S.p.A.

Via Mascagni 7

20045 Lainate (MI) - ITALY

www.edilkamin.com

[e-mail]

Directeur general

Paolo Gusella

IMPORTANT ADVICE REGARDING THE INSTALLATION

Nous you remercions et nous you felicitons d'avoir choisi notre produit. Avant de l'utiliser, nos you demandons de dire attentivement cette fiche, afin de pouvoir profiter au moins et en toute sécurité de toutes ses prestations.

Pour tout autre renseignement ou besoin, contactez le REVENDEUR chez lequel vous avez effectué votre achat ou visitez notre site internet www.edilkamin.com à la rubrique REVENDEUR.

Nous you rappelons que l'installation DOIT absolut est re efectuee par un technicien agre D.M.37 ex L. 46/90.

Pour les installations à l'étranger, référez-vous aux normes spécifiques nationales.

NOTE

• A pres aovr deemballe le thermochemine, assurez-vous que le contenu est integre et complet (poignee "main froide", livret de garantie, gant, fiche technique/CD).

En cas d'anomalies, adressez-vous tout de suite au revendeur chez lequel vous avez effectue l'achat et remettez-lui une copie du livre de garantie et de la facture.

- Mise en service/test

Elde doit absolument et re effectuee par le - REVENDEUR sous peine de voir la garantie expirer. La mise en service ainsi qu'elle est decrite dans par la norme UNI 10683 consiste en une series d'operations de controle efectuees lorsque de thermocheminee est installe et qui ont pour but de verifier que le systeme fonctionne bien et qu'il est en accord avec les reglementations.

• Des installations incorrectes, des entretiens mal effectués, une utilisation impropre du produit, déchargent l'entreprise productrice de tout dommage éventuel découulant de l'utilisation du produit.
• Le numero du coupon de contrôle, nécessaire pour l'identification le thermocheminée, est indiqué:
• Sur le haut de l'emballage
• Sur le livre de garantie qui se trouve à l'intérieur du foyer
• sur la plaquette appliquée sur le côté droit de l'appareil ;

Cette documentation ainsi que la facture doit être conservées pour l'identification, et les informations qu'elle contiennent devront être communiquées à l'occasion d'eventuelles demandes de renseignements et elles devont être mises à disposition pour une évientuelle intervention d'entretien;

• Les détails représentés sont indicateurs, du point de vue graphique et géométrieque.

La société EDILKAMIN S.p.a. ayant son siege légal à Via Vincenzo Monti 47-20122 Milan - Numéro Fiscal/Numéro de TVA 00192220192

Déclarésousaspropresponsabilité:

indiqué ci-dessous est conforme au réglement UE 305/2011 (CPR) et à la norme européen harmonisée:

EN 13229:2001 - A1:2003 - A2:2004 - AC:2006 - AC:2007

FOYERS CHAUDIERES A BOIS, avec marque commercial EDILKAMIN, dénomme H2OCEANO 15-23-28

N^ de SERIE: Ref. Plaques des caractéristiques

Déclaration de performance (DoP- EK 078-079-080): Ref. Plaques des caractéristiques

EDILKAMIN S.p.a. decline toute responsabilité eu égard à tout dysfonctionnement de l'appareil en cas de remplacement, de montage et/ou de modifications qui ne seraient pas effectuels par des personnes EDILKAMIN sans l'autorisation préalable de la société.

CHARACTERISTIQUES THERMOTECHNIQUES

H2OCEANO est concu pour chauffer I'eau a travers une combustion de bois dans le foyer. L'eau contene dans la thermo-cheminée chauffe puis est dirigée dans l'installation de chauffage (radiateurs, seche-serviettes, panneaux rayonnants au sol), et elle chauffe en outre la piece dans laquelle elle se trouve grâce au rayonnement à convection naturelle. La thermo-cheminée NE DOIT JAMAIS FONCTIONNER S'IL N'Y A PAS D'EAU DANS L'INSTALLATION L'eau chauffe, en circulant dans l'interstice qui effleure toute la paroi semi-circulaire et la voute du foyer.

L'interstice est réalisé avec de la tôle d'accier de grosse épaissur. De face, le foyer est fermé par une porte à ouverture guillotine ou à ouverture laterale pour le nettoyage de la vitre.

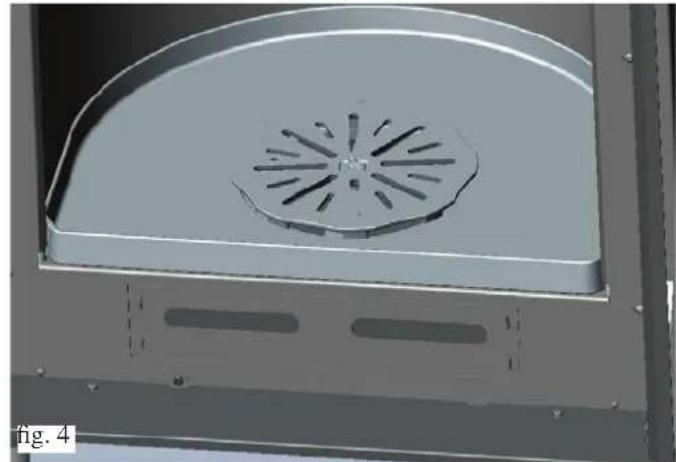

NOUVELLE GRILLE CENDRES BREVETEE

Elle permet de distribuer l'air primaire de combustion non seulement du bas vers le haut, amis aussi horizontally pour avoir une oxygénation élevée de la flamme, une meilleure combustion et une puissance majeure.

PORTE «PROTEGE-JOINTS»

Durant le couilissement, la porte reste legement a I'ecart de la
bouche de la thermo-cheminee afin proteger les joints.
En position de fermeture, elle adhere parfaitement pour garantir une etanchete maximale et donc un parfait rendement.
La poignee est amovible ou bien elle peut etre fixe a la porte (voir page 47)

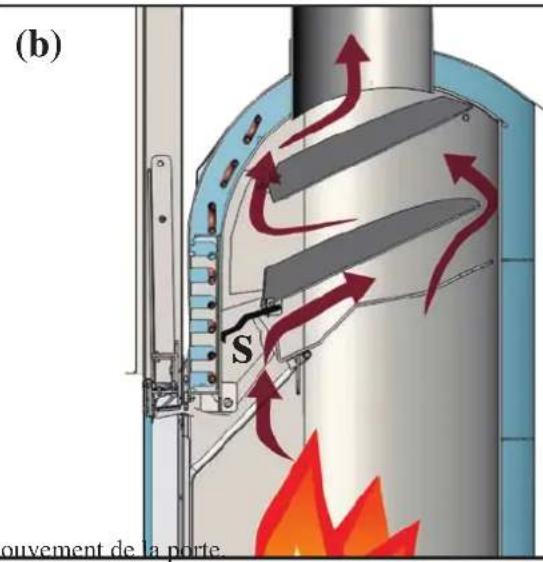

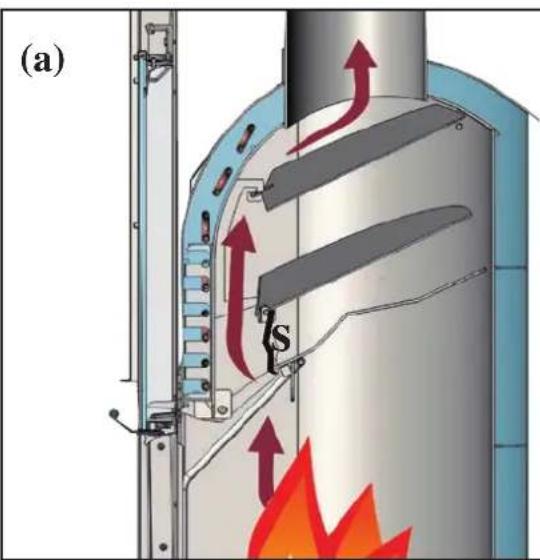

BY-PASS FUMÉES AUTOMATIQUE

En phase d'allumage, quand l'ouverture est ouverte, pour faciliter le démarriage de la combustion, la trappe des fumées (S) reste en position d'ouverture de manière à ce que les fumées poussent atteindre le conduit de cheminée directement et aisément. Quand la combustion a bien démarré, si on ferme la porte on ferme également la trappe des fumées automatiquement (S - fig. b). Dans cette direction, les fumées, avant de rejoindre le conduit de cheminée, devient de façon à libérer la chaleur efficacement à l'eau. Le by-pass est commandé auto

matiquement par le mouvement de la porte.

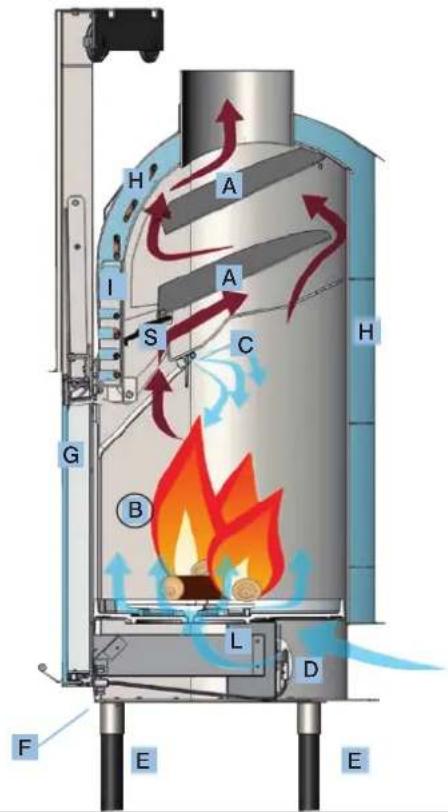

A Deflecteurs/Plafonds
B Logement Moteur Grill
C Post-Combustion

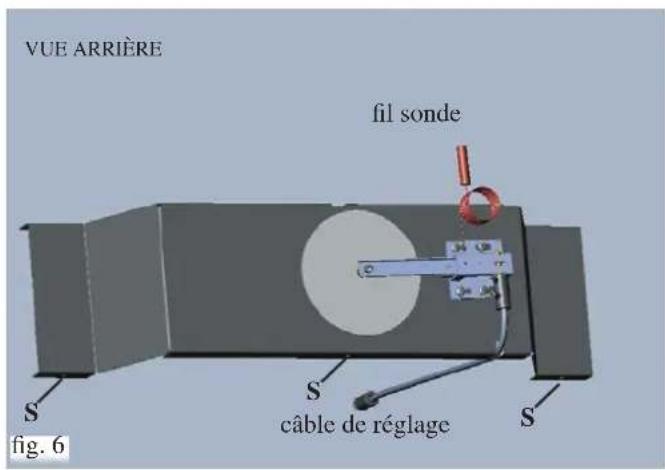

D Vanne automatique de réglage de la prise d'air externe (option)

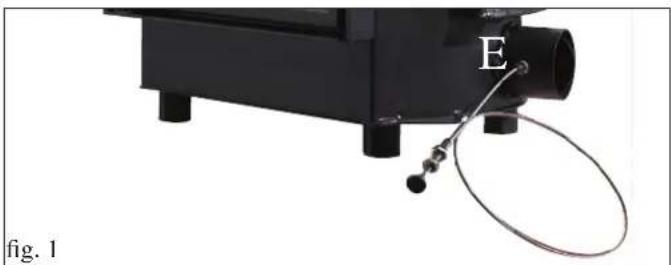

E Possibilité d'application des pieds réglables (option)

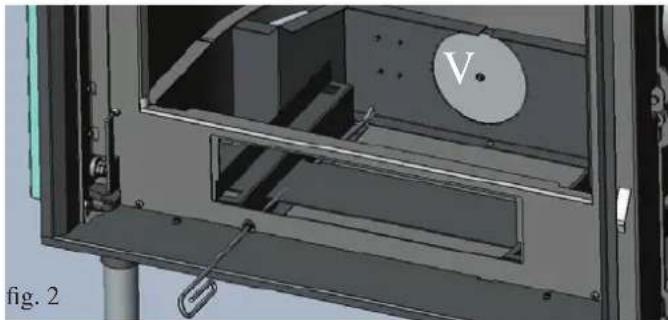

F Tarage pour le réglage automatique de l'air de combustion
G Porte coulissante
H Interstice enveloppant pour la contenance de I'eau
1 Serpentin de sécurité pour la décharge thermique (version CS).
LGrille cendres de distribution d'air primaire de combustion

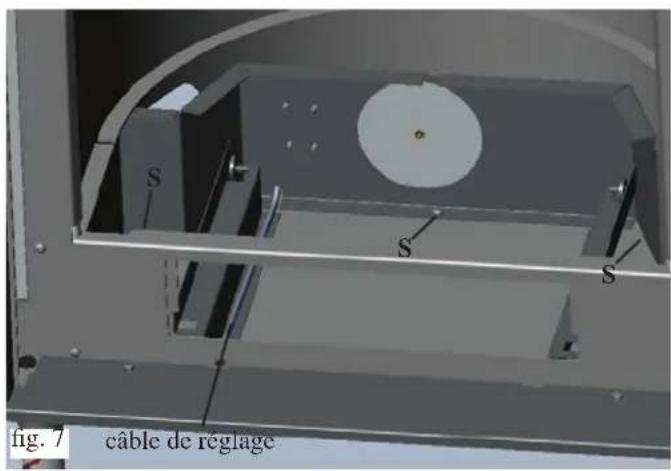

S Trappe de déviation du parcours des fumées

INFORMATIONS POUR LA SECURITE

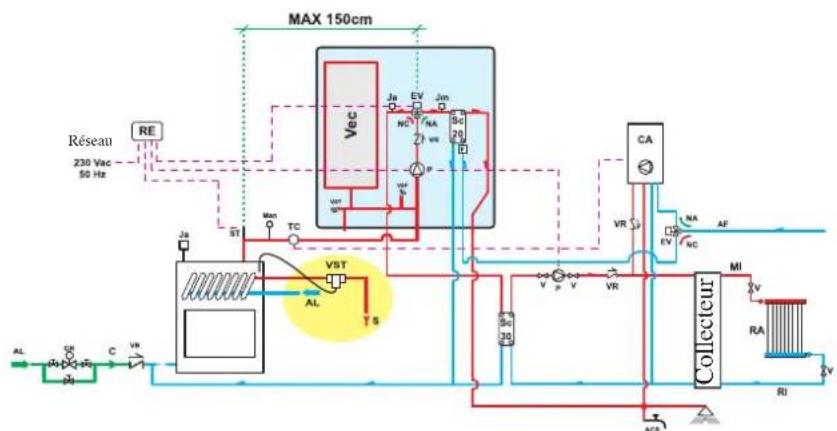

IMPORTANT: SUR DES INSTALLATIONS À VASE FERMÉ, SEULES DES THERMOCHEMINÉES DONT LE SERPENTIN EST ACTIONNÉ PAR UNE SOUPAPE D'ÉCHAPPEMENT THERMIQUE PEUVENT ÉTRE INSTALLÉS (version indiquée avec le sigle CS).

• La réalisation correcte de l'installation est à la charge de l'installateur qui devra tener compte des normes UNI 10683 - 9615/90 - 10412:2
• Le tout doit être effectué par du personnel habilité selon le D.M. 37 ex Loi 46/90

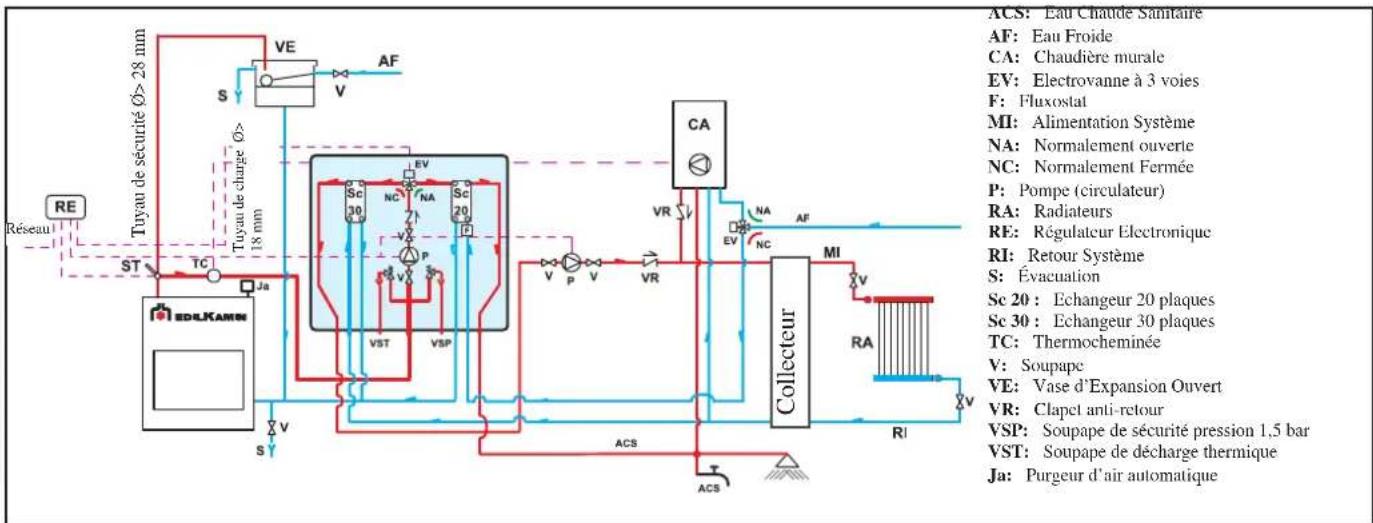

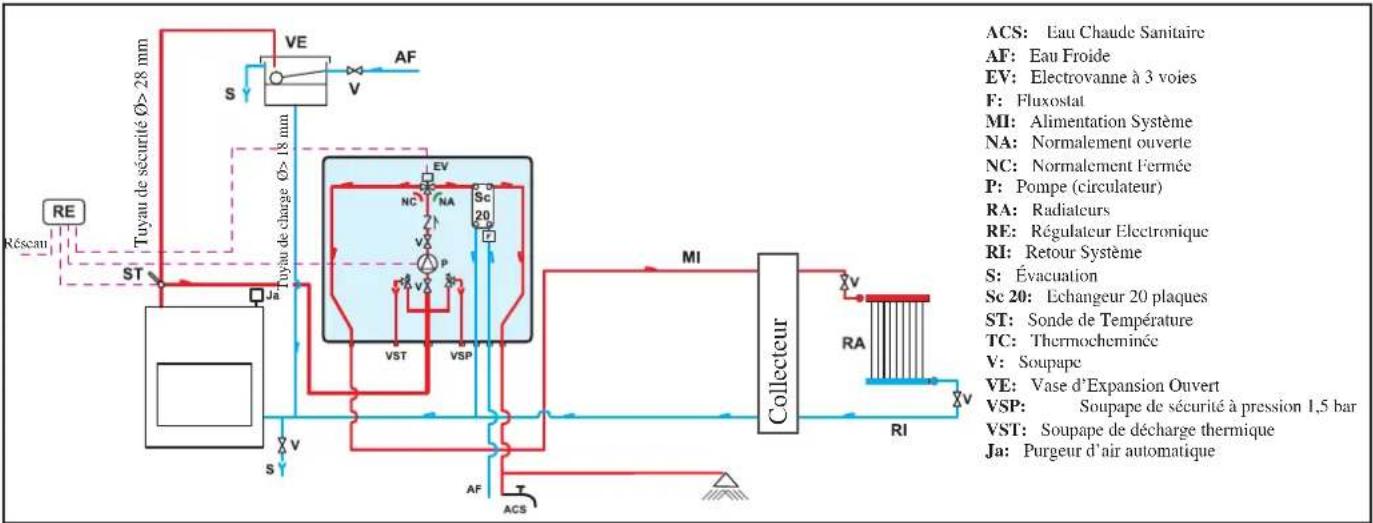

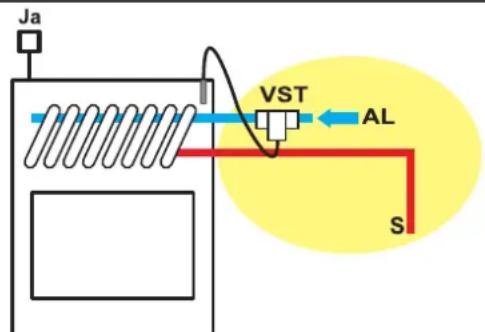

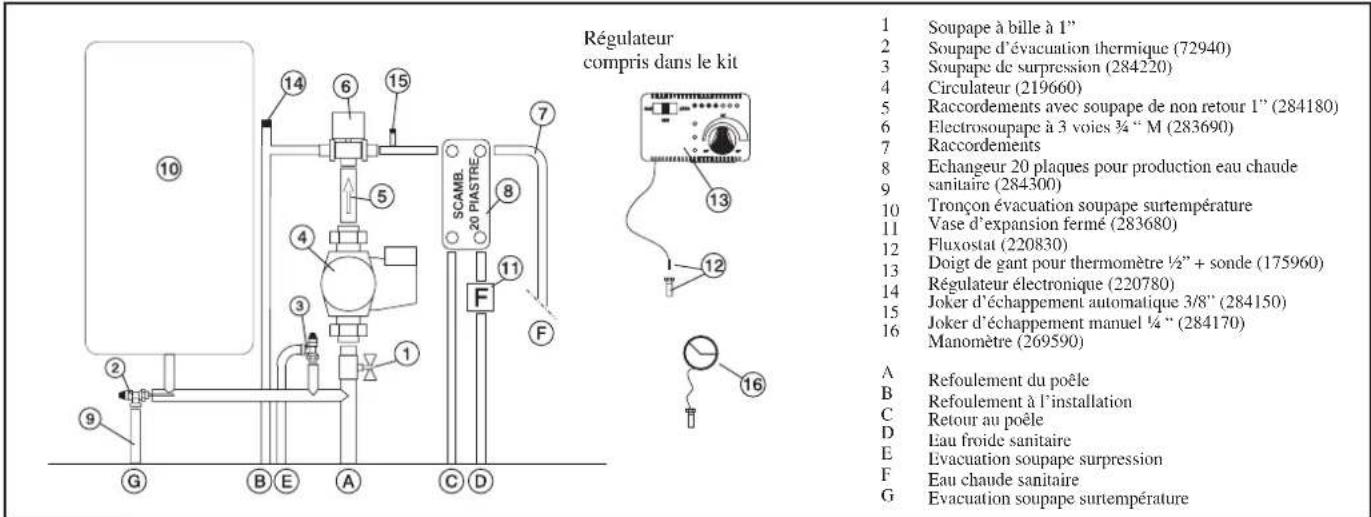

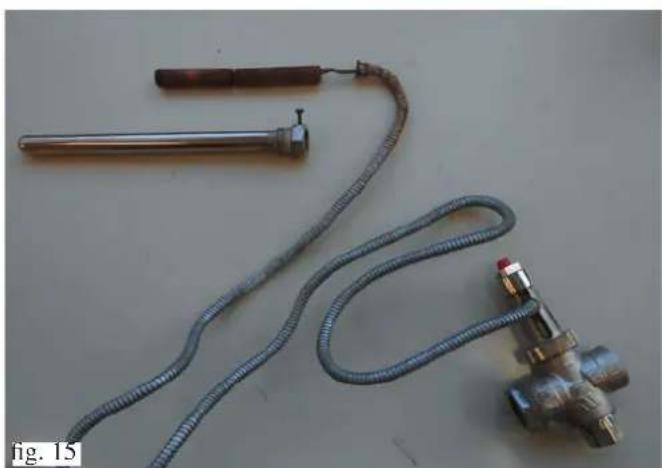

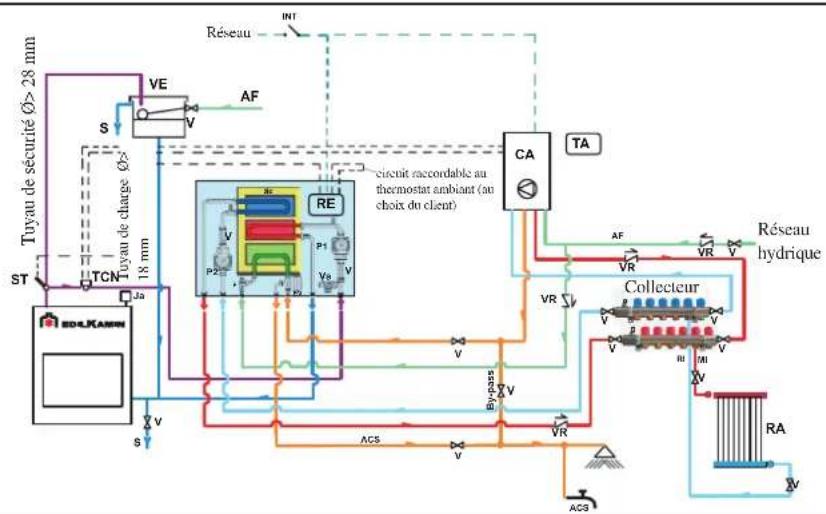

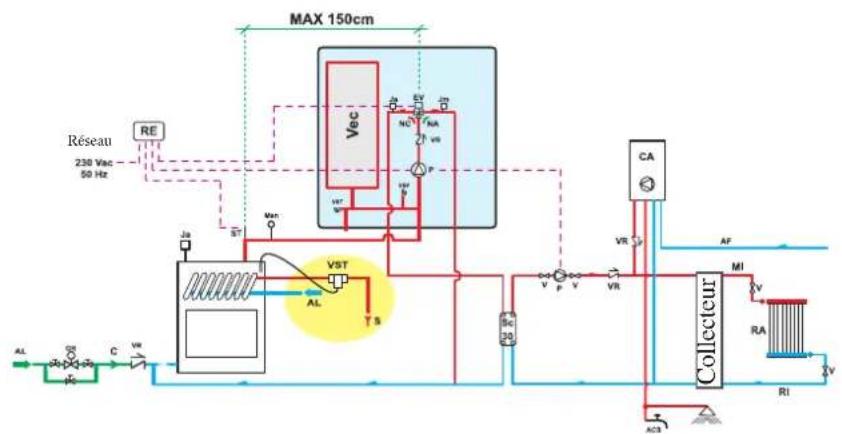

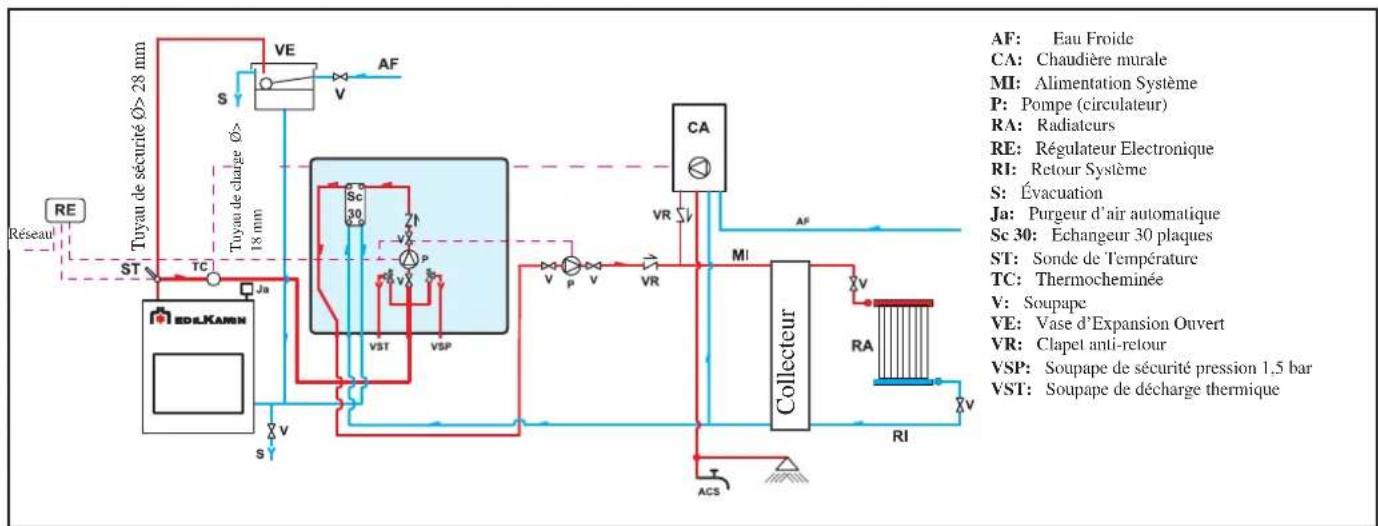

La soupape d'échévement thermique (VST - fournie par Edilkamin) doit être reliée au circuit de refroidissement (AL) avec une pression minimum de 1,5 bar.

JA = jolly évent automatique

S = evacuation

H2OCEANO JAMAIS FONCTIONNER AVEC UNE INSTALLATION SANS EAU.

DOIT FONCTIONNER AVEC UNE PRESSION DE 1,5 BAR ENVIRON.

UN ÉVENTUEL ALLUMAGE "A SEC" POURRAIT COMPROMETTURE LE FONCTIONNEMENT DE LA THERMOCHEMINÉE.

• La thermocheminée est donc pour chauffer l'eau à travers la combustion du bois dans le foyer.
• Les sculs risques pouvant dériver de l'utilisation de la thermocheminée sont liés au non-respect des specifications de l'installation, au contact direct avec des parties électriques sous tension (internes), au contact avec le feu et les parties chaudes ou à l'introduction de substances étrangères.
• Pour un bon fonctionnement, la thermocheminée doit être installée en respectant les indications ci-dessus et pendant le fonctionnement la porte ne doit pas restée ouverte si ce n'est pour recharger le foyer en bois.
• Aucun corps étranger ne doit être introduit dans le foyer.

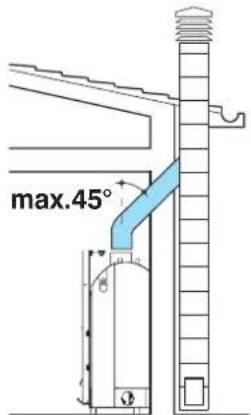

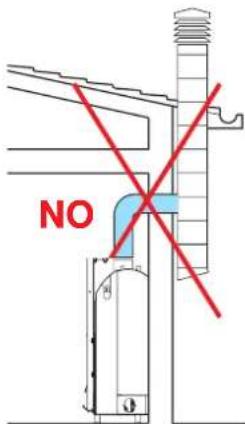

• Pour le nettoyage du conduit de fumées (segment de conduit qui relié le raccord de sortie des fumées du thermocheminée avec le conduit de cheminée) il ne faut pas utiliser des produits inflammables.

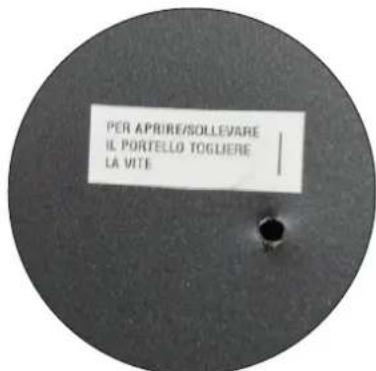

• La vente peut être nettoyée à FROID avec un produit prévu à cet effet (ex. GlassKamin) et un chiffon. Ne pas nettoyer à chaud.

Litres ?

• L'installation de chauffage doit prévoir un vase d'expansion spécifique pour la thermocheminée, évaluée sur la base du volume d'eau présente dans l'installation même (un vase d'expansion en commun avec d'autres générateurs n'est pas autorisé).

• Pendant le fonctionnement de la thermocheminée, les tuyaux d'évacuation et la porte atteignent des températures élevées.
  Ne pas déposer d'objets ne résistant pas à la chaleur pres de la thermocheminée.

• Ne JAMAIS utiliser de combustibles liquides pour allumer la thermocheminee ou relancer la braise.
• Ne pas boucher les ouvertures d'airation dans la piece d'in-stallation, ni les entrées d'air sur la thermocheminee.
• Ne pas mouiller la thermocheminee, ne pas s'approcher des parties electriques avec les mains mouillées.
• Ne pas insérer de réductions sur les tuyaux d'évacuation des fumées.

1 An

• Les soupapes de sécurité et d'échéppement thermique devront être contrôlées au moins une fois par an par du personnel habilité D.M. 37 ex Loi 46/90

• La thermocheminée doit être installée dans des locaux adaptés à la sécurité anti-incendie et équipés de tous les services (alimentation et evacuations) dont l'appareil a besoin pour un bon fonctionnement en toute sécurité.

DISPOSITIONS GÉNÉRALES SUR LA SECURITE

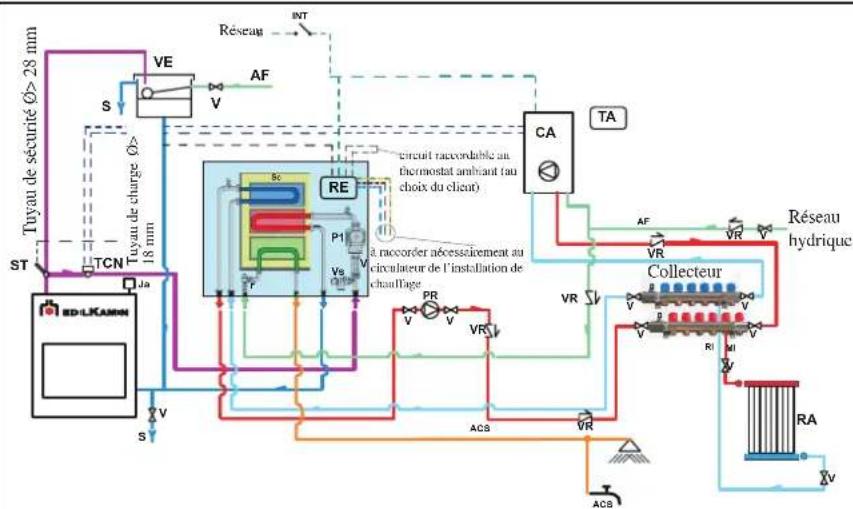

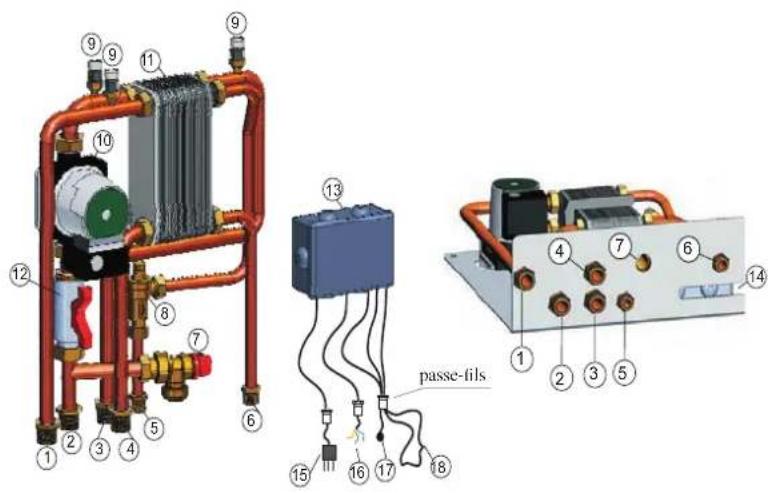

EN CAS D'INSTALLATION SUR DES SYSTEMES A VASE OUVERT

Les branchements, la mise en service et la vérification du bon fonctionnement doivent effectuels par un personnel qualifié, capable d'effectuer les branchements selon les lois en vigueur et notamment selon D.M. 37 Loi 46/90 ainsi que dans le respectde ces instructions.

Pour les installations à l'étranger, se référer aux normatives spécifiques nationales.

Le remplissage de la thermocheminee et de l'installation doit se produit par le vase d'expansion ouvert par la chute naturelle de l'eau a travers le tuyau de charge (diametre non inférieur à 18 mm).

Au cours de cette phase, ouvrir les reniflards des radiateurs de façon à éviter les poches d'air dans l'installation qui pourrait empêcher la circulation de l'eau.

REMARQUE:

Le vase ouvert doit être positionné à une hauteur de plus de 3 m par rapport à l'élément le plus haut du circuit primaire, et à moins de 15m par rapport à la sortie de la thermocheminée.

• La hauteur de vase doit de toute façon seprésenter de manière à creer une pression majorée par rapport à cette produit par la pompe (circulateur).
• Ne jamais replir l'installation directement avec la pression de réseau puisque elle pourrait être supérieure à celle de la thermocheminée avec par conséquent l'endommagement de la thermo-cheminée.
• Le tuyau de sécurité relié au vase d'expansion doit avoir un passage libre sans robinet d'intervention, et ajustement isolé pour éviter que l'eau se gèle à l'intérieur, ce qui en promèttright la jonction.
• Le tuyau de charge doit être libre sans robinets ni courbes
• La pression maxi d'exercice ne doit pas dépasser 1,5 bar
• La pression d'essay est de 3 bar
• Il est conseilé d'ajouter un liquide antigel à l'eau contenu dans l'installation ou de respecter la norme UNI 8065.
• Ne jamais allumer le feu dans la thermocheminee (pas même pour un essai) si l'installation n'est pas pleine d'eau; cellecipourrait etreeirremediablementendommagee
• Connecter les evacuations de la soupape de décharge thermique (SDT) et de sécurité (SSP)(schémas pages suivantes)
  L'essay d'étanchéité de l'installation doit être effectué lorsque le vase d'expansion est ouvert
• Sur le circuit d'eau chaude sanitaire, il est conseilé d'installer une soupape de sécurité de 6 bar pour evacuer l'excess évientuel d'augmentation du volume d'eau contue dans l'échangeur.
• Disposer tous les composants de l'installation, (circulateur, échangeur, soupape etc.) dans des zones facilement accessibles pour l'entretien ordinaire et extraordinaire.

EN CAS D'INSTALLATION SUR DES SYSTEMES À VASE FERMÉ

(dispositions supplémentaires à celles prévues pour des installations à vase ouvert)

• Le replissage doit avoir lieu ennant soin de ne pas dépasser les 1,5 bar.
• Il est possible d'installer la cheminée sur un système à VASE FERMÉ uniquement sur le version avec un serpentin actionné par une soupape de surchauffe (version indiquée avec le sigle CS).
• Si la thermocheminee est branchee a une installation existante, il faut évaluer la nécessite de mettre un autre VASE FERME sur l'installation.
• La pression en冲动 du circuit de refroidissement doit etre d'au moins 1,5 bar (UNI 10412/2 point 6.2).

TRAITEMENT DE L'EAU

Prévoir l'ajout de substances antigel, antiintrustations et anticorrosion.

Dans le cas où l'eau de replissage et de remise à niveau soit supérieur à 35^ , utiliser un adoucisseur pour la réduire.

Se référer à la norme UNI 8065-1989 (traitement de l'eau dans les installations thermiques d'utilisation domestique).

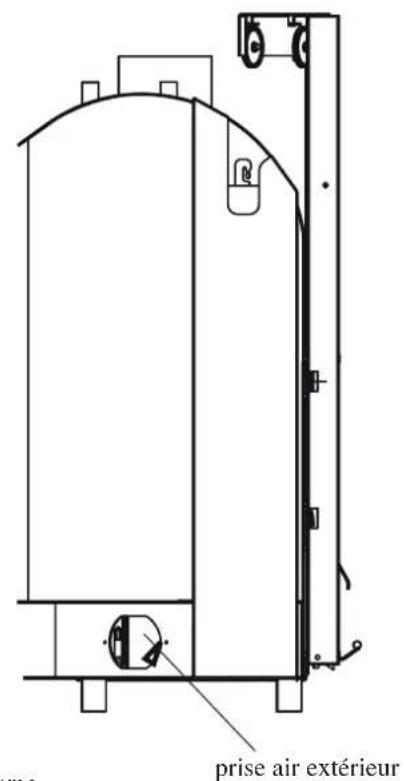

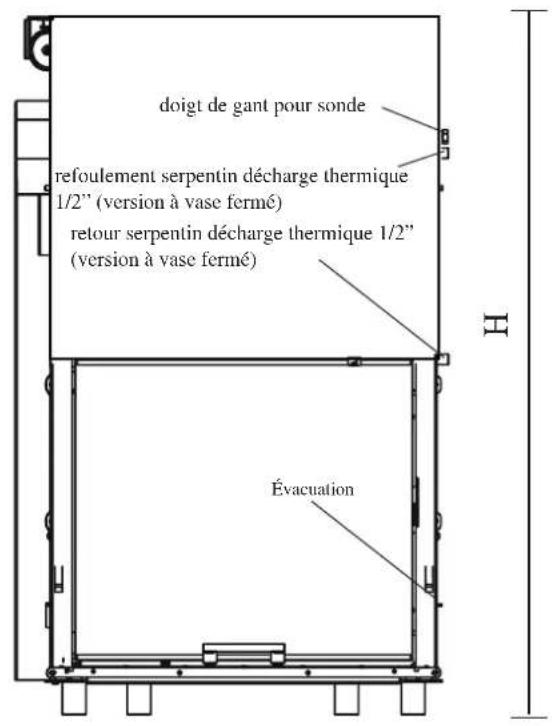

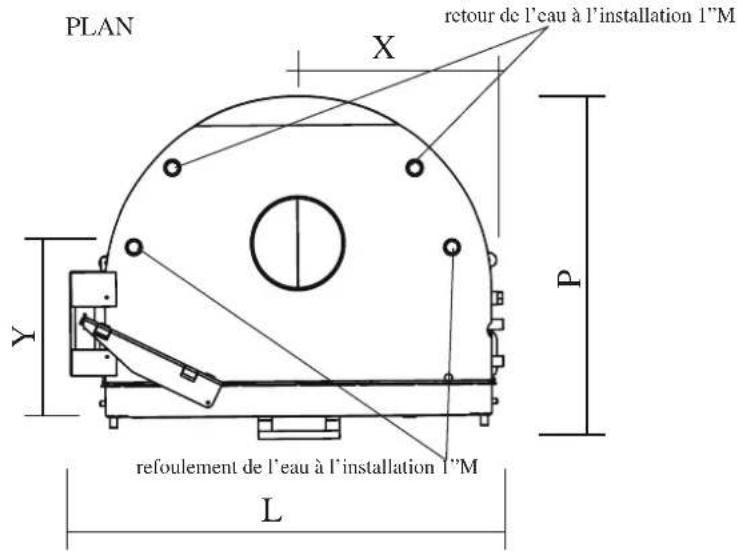

DIMENSIONS

FRONT COTÉ

	H2OCEANO 15 - 15/CS H2OCEANO 23 - 23/CS H2OCEANO 28 - 28/CS
L 74 88 106 cm
P 62 68 83 cm
H	135 sans pieds (avec pieds + 14 cm)	147 sans pieds (avec pieds + 14 cm)	147 sans pieds (avec pieds + 14 cm)	cm
X 34 34 51 cm
Y 36 37 50 cm
Dimensions internes du foyer	50x38 60x50 78x60 cm

POUR UN FONCTIONNEMENT CORRECT IL FAUT CROISER LES TUYAUX DE REFOULEMENT ET DE RETOUR TOURNEBROCHE

CHARACTERISTIQUES THERMOTECHNIQUES

	15-15/CS 2	3-23/CS 28	28/CS
Puisance thermique brulée 19,3 27,9 34,4 kW
Puisance nominale 16 23 28 kW
Puisance nominale à l'eau 9 13,3 17,5 kW
Rendement global environ 83,1 82,3 81,5 %
Catégorie de rendement (EN 303-5) > 3 > 3 > 3 -
ø sorties des fumées femelle	18 22 25	cm
Pression maximum d'exercice	1,5	1,5	1,5	bar
Consommation combustible	4,2	6,1	75	kg/h
Capacité d'eau	75	100	130	litres
Volume chauffable *	415	600	730	\( m^3 \)
Poids avec emballage	251	303	308	kg
Production d'eau chaude sanitaire (kit 1 - 3 - N3 - N3bis)**	13-14	13-14	13-14	litres/min
ø prise d'air externe	12,5 12,5	12,5	cm
Alimentation à l'installation (male)	1"	1"	1"	pouces
Retour de l'installation (male)	1"	1"	1"	pouces

N.B.: LE PROJET DE DONNÉES (Référence norme EN 13229)

• Le volume de chauffe est calculé compte tenu une isolation de la maison conforme à la Loi 10/91, et modifications successives et une demande de chaleur de 33kcal / m^3 par heures.
• Il est important de tener compte aussi de la position du thermocheminée dans la pierce.
  ** Température en chaudière 70^ - ( T = 25K)

LE DIAMÉTRE DU CONDuit DE CHEMINÉE À UTILISER DEVRA ÉTRÉ ÉVALUÉ PAR L'INSTALLATEUR, EN FONCTION DE LA HAUTEUR DE CE MÉME CONDuit DE CHEMINÉE.

Les données reportées ci-dessus sont indicatives.

EDILKAMIN s.p.a. se reserve le droit de modifier sans préavis ses produits et selon son jugement sans appel.

CHARACTERISTIQUES TECHNIQUES ECODESIGN

EDILKAMIN

TECNOLOGIA DEL FUOCO

Edikamin S.p.A.

20455 Lana (MI), Vap P. Maccagni 7

16+392376215x：000000000000

http://wltp.cninfo.com.cn

www.easym.com

Capatae € 4.100.000 Irs. vers

See legale:

2015年M16，VA-PVCAE6

00

Cod. Fincaje e Partite I/A 0019220192

EXIGENCES D'INFORMATIONS APPLICABLES AUX DISPOSITIFS DE CHAUFFAGE DÉCENTRALISÉS À COMBUSTIBLE SOLIDE -

RÉGULATION (EU) 2015/1185 E 2015/1186

Producteur Edilkamin S.p.A.

Marque Edilkamin

Références du modele H2Oceano 15

Fonction de chauffage Indirect ou

Pulsance thermique directe 8,4 kW

Puisance thermique indirecte 8,2 kW

Norme EN 13229

Notified Body

Combustible	Combustible de référence (unique):	Émissions dues au chauffage des locaux à la puissance thermique nominale	Émissions dues au chauffage des locaux à la puissance thermique minimale Requiss aniquement si le facteur de correction F(2) ou F(3) est appliqué.
		P = participules, COG = composés organiques gâteux, CO = monoxyde da carbonne, NOx = oxydes d'atopé.
		PM OGC CO NOx PM OGC CO NOx
		mg/m3 at 13%O2	mg/m3 at 13%O2
Bois ayant un taux d'humidité < 25 %	oui	16 59 1181 101

Respecter les precautions particulieres pour le montage, l'installation et I'entretien, indiquees dans le manuel qui accompagne le produit.

jusqu'en 01/01/2022
n°	73,1
EEI [%]	110
Classe d'efficacité énergétique	A+

à partir de 01/01/2022
n, [%]	73,1
EEI [%]	110
Classe d'efficacité énergétique	A+

Selon (EU) 2015/1186 e 2015/1185

Charactéristiques pour une utilisation avec le combustible de réference uniquement

$$ \text{三} E I = \left(\eta_ {5 m} - B L F\right) - 10 \% + F (2) + F (3) - F (4) - F (5) $$

BLF=1.45

$$ \eta_ {S} = \eta_ {S, a n} - 10 \% + F (2) + F (3) - F (4) - F (5) $$

FS pas à prendre en consideration

Puissance thermique Rendement utile (PCI brut)
Consommation d'electricite auxiliaire

Caracteristique	Symbole	Valeur	Unité
Puisance thermique	Pnom	16,6	kW
nominale
Puisance thermique	Pmix	N.A.	kW
minimale (indicative)

Caracteristique	Symbole	Valeur	Unité
À la puissance thermique nominale	elmax	0,0	kW
À la puissance thermique minimale	elmin	0,0	kW
En mode veille	elh	0,0	kW

$$ F(4) = CC \cdot \frac{0.2\cdot e l_{max} + 0.8\cdot e l_{min} + 1.3\cdot e l_{sb}}{P_{nom}}\cdot 100[\% ] $$

Caracteristique	Symbole	Valeur	Unité
Rendement utile à la puissance thermique	ηth,non	83,1	%
Rendement utile à la puissance thermique minimale (indicatif)	ηth,min	N.A.	%

Type de contrôle de la puissance thermique/de la température de la pièce (seLECTIONner un seul type)

contrôle de la puissance thermique à un palié, pas nonde contrôle de la temperature de la pièce

contrôle à deux ou plusieurs pailleurs manuels, pas non de contrôle de la temperature de la piece

contrôle de la temperature de la pièce avec non thermmostat mecanique

contrôle électronique de la température de la pièce non

contrôlelectronique de la temperature de la pièce non etprogrammateurjournalier

contrôle électronique de la température de la pièce non et programmateur hebdomàtaire

F (2)

0,0% jusqu'en 2022

F (2)	0,0 %	dal 2022
Autres options de contrôle (seLECTIONner une ou plusieurs options)
contrôle de la température de la pièce, avec détector de présence		non
contrôle de la température de la pièce, avec détector de fenêtre ouverte		non
contrôle à distance		non

F(3)

0,0% jusqu'en 2022

F(3)

0,0 % à partir de 2022

contact

Nom et adressé du fabricant

EDILKAMIN S.p.A.

Via Mascagni 7

20045 Lainate (MI) - ITALY

www.edilkamin.com

[e-mail]

Directeur general

Paolo Gusella

CHARACTERISTIQUES TECHNIQUES ECODESIGN

EDILKAMIN

TECNOLOGIA DEL FUOCO

Edikamin SpA

20045 Lainate (MI), via P Maccagni 7

Tel:[phone] Fax:[phone]

189023762400500 [e-mail]

www.caiho.com

Producteur Edilkamin S.p.A.

Marque Edilkamin

Référence(s) du modele H2Oceano 23

Fonction de chauffage indirect oui

Pulsance thermique directe 9,7 kW

Puisance thermique indirecte 13,3 kW

Norme EN 13229

Notified Body

Combustible	Combustible de référence (unique):	Émissions dues au chauffage des locaux à la puissance thermique nominale	Émissions dues au chauffage des locaux à la puissance thermique minimale récaut un qu'en sauf le facteur de correction H(2) ou H(3) est appliqué.
		P = particules, CO6 = composés organiques gâteux, CO = monoxyle de carbono, NOx = oxydides d'azots.
		PM OGC CO NOx PM OGC CO NOx
		mg/m3at 13%O2	mg/m3at 13%O2
Bois ayant un taux d'humidité < 25 %	oui	21 58 1147 106

Respecter les precautions particulieres pour le montage, l'installation et l'entretien, indiquees dans le manuel qui accompagne le produit.

jusqu'en 01/01/2022
	72,2
n, [%]
EEI [%]	109
Classe d'efficacité énergétique	A+

à partir de 01/01/2022
	72,2
ηs [%]
EEI [%]	109
Classe d'efficacité énergétique	A+

Selon (EU) 2015/1186 e 2015/1185

Caracteristiques pour une utilisation avec le combustible de reference uniquement

$$ \mathbb{E}EI = (\eta_{2m}\cdot BLF) - 10\% +F(2) + F(3) - F(4) - F(5) $$

$$ \eta_ {s} = \eta_ {s, \text {on}} - 10 \% + F (2) + F (3) - F (4) - F (5) $$

BLF=1.45

FS pas à prendre en consideration

Puisance thermique Rendement utile (PCI brut)

Caracteristique	Symbole	Valeur	Unite
Puisance thermique nominale	Pncm	23		kW
Puisance thermique minimale (indicative)	Pmin	N.A.		kW

Consommation d'electricite auxiliaire

Caracteristique	Symbole	Valeur	Unité
À la puissance thermique nominale	el'max	0,0	kW
À la puissance thermique minimale	el'min	0,0	kW
En mode veille	el'eh	0,0	kW

$$ F (4) = C C \cdot \frac {0 . 2 \cdot e l _ {\max} + 0 . 8 \cdot e l _ {\min} + 1 . 3 \cdot e l _ {s b}}{P _ {\text {nom}}} \cdot 100 [ \% ] $$

Caracteristique	Symbole	Valeur	Unité
Rendement utilisé à la puissance thermique	ηth,com	82,2	%
Rendement utilisé à la puissance thermique minimale (indicatif)	ηth,min	N.A.	%

Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type

contrôle de la puissance thermique à un palié, pas non de contrôle de la température de la pièce
contrôle à deux ou plusieurs paliés manuels, pas non de contrôle de la température de la pièce

contrôle de la température de la pièce avec non thermostat mécanique contrôle électronique de la température de la pièce non

controlelectroniquede la temperaturede la pièce non etprogrammateurjournalier

contrôle électronique de la température de la pièce non etprogrammateur hebdomàtaire

F(2)

0,0%

jusqu'en 2022

F (2)

0,0%

dal 2022

Autres options de contrôle (sélectionner une ou plusieurs options)

contrôle de la temperature de la pièce, avec
dépréteur de présence non
contrôle de la temperature de la pièce, avec
dépréteur de fenêtre ouverte non
contrôle à distance non

F (3)

0,0%

jusqu'en 2022

F (3)

0.0%

a partir de 2022

contact

Nom et adressé du fabricant

EDILKAMIN S.p.A.

Via Mascagni 7

20045 Lainate (MI) - ITALY

www.edilkamin.com

[e-mail]

Directeur général

Paolo Gusella

CHARACTERISTIQUES TECHNIQUES ECODESIGN

EDILKAMIN

TECNOLOGIA DEL FUOCO

Eikain S.a.A.

20045Lainse(MI),viaP.Mascogi7

Tel. [phone]

Fax[phone]

[e-mail]

WWW.SSE.COM

Capatae € 4.100.000 int. yen

Sedepopale

20154 Milano, Via P. Viscat 6

Producteur Edilkamin S.p.A.

Marque Edilkamin

Références) du modele H2Oceano 28

Fonction de chauffage indirect oui

Puisance thermique directe 10.7 kW

Puissance thermique indirecte 17,4 kW

Norme EN 13229

Notified Body

Combustible	Combustible de référence (unique):	Émissions dues au chauffage des locaux à la puissance thermique nominale	Émissions dues au chauffage des locaux à la puissance thermique minimale Résquis uniquement ou le facteur de correction H(2) ou H(3) est appliquée.
		P = particules, COG = composées organiques gâtres, CO = monoxyle de carbone, NOx = écydes d'azote.
		PM OGC CO NOx PM OGC CO NOx
		mg/m3at 13%O2	mg/m3at 13%O2
Bois ayant un taux d'humidité < 25 %	oui	26 57 1119 110

Respecter les precautions particulieres pour le montage, l'installation et I'entretien, Indiquees dans le manuel qui accompagne le produit.

jusqu'en 01/01/2022
η1[%]	71,5
EEI [%]	108
Classe d'efficacité énergétique	A+

à partir de 01/01/2022
nb[%]	71,5
EEI [%]	108
Classe d'efficacité énergétique	A+

Selon (EU) 2015/1186 e 2015/1185

Caracteristiques pour une utilisation avec le combustible de referrerence uniquement

$$ \mathbb{E}I = (\eta_{2m}\cdot BLF) - 10\% +F(2) + F(3) - F(4) - F(5) $$

$$ \eta_ {S} = \eta_ {S, \text {on}} - 10 \% + F (2) + F (3) - F (4) - F (5) $$

BLF=1.45

F5 pas à prendre en consideration

Puisance thermique Rendement utile (PCI brut)

Caracteristique	Symbole	Valeur	Unité
Puisance thermique nominale	Pnom	28,1	kW
Puisance thermique minimale (indicative)	Pm1	N.A.	kW

Consommation d'electricite auxiliaire

Caracteristique	Symbole	Valeur	Unité
À la puissance thermique nominale	elmax	0,0	kW
À la puissance thermique minimale	elmin	0,0	kW
En mode veille	elh	0,0	kW

$$ F(4) = CC \cdot \frac{0.2\cdot e l_{\max} + 0.8\cdot e l_{\min} + 1.3\cdot e l_{\Delta}}{P_{\text{nom}}}\cdot 100[\% ] $$

Caracteristique	Symbole	Valeur	Unité
Rendement utile à la puissance thermique	ηh,mon	81,5	%
Rendement utile à la puissance thermique minimale (indicatif)	ηh,mon	N.A.	%

Type de contrôle de la puissance thermique/de la température de la pièce (seLECTIONner un seul type)

contrôle de la puissance thermique a un pailier, pas non de contrôle de la temperature de la pierce

contrôle à deux ou plusieurs pailleurs manuels, pas non de contrôle de la température de la pièce
contrôle de la température de la pièce avec non thermostat mécanique

contrôle électronique de la température de la pièce non

contrôle électronique de la temperature de la place non et programmeur journier

contrôle électronique de la température de la pièce non etprogrammateur hebdomàtaire

F (2)

0,0% jusqu'en 2022

F (2) 0,0 % cal 2022
Autres options de contrôle (sélectionner une ou plusieurs options)

contrôle de la température de la pièce, avec non détecteur de présence
contrôle de la température de la pièce, avec non détecteur de fenêtre ouverte
contrôle à distance non

F(3)

0.0% jusqu'en 2022

F(3)

0,0 % à partir de 2022

contact

Nom et adressé du fabricant

EDILKAMIN S.p.A.

Via Mascagni 7

20045 Lainate (MI) - ITALY

www.edilkamin.com

[e-mail]

Directeur général

Paolo Gusella

AVERTISSEMENTS IMPORTANTS POUR L'IN-STALLATION

Outre aux indications ci-dessus du present document, tenir compte des normes UNI

-n.10683-generateurs de chaleur a bois: conditions d'installation.
- n. 9615/90 - calcul des dimensions internes des cheminées
- n. 10412:2 - installations de chauffage à eau chaude.

Conditions de sécurité, specifications pour les installations avec des appareils pour le chauffage de type domestique avec chaudière incorporee, alimentes par un combustible solide, avec une puissance du foyer ou de I'ensemble des foyer non supérieure a 35kW

Notamment :

• Avant de commencer toute opération de montage, il est important de vérifier la compatibilité de l'installation comme établi par la norme UNI 10683 aux paragraphs 4.1 / 4.1.1 / 4.1.2.
• Lorsque le montage est terminé, l'installateur devra procédé aux opérations de "mise en exercice" et relâcher une documentation selon la norme UNI 10683 aux paragraphs 4.6 et 5.
• Le branchement, la mise en service et la vérification du bon fonctionnement de la thermocheminée doivent être effectuels par un personnel qualifié, en mesure d'effectuer les branchements électriques et hydrauliques selon les normes UNI 10683 au paragraphe 4.5, UNI 10412:2, ainsi qu'en respectant pleinement ces instructions de montage.
• Les vérifications doivent être effectuees lorsque la cheminee est allumee et a regime pendant quelques heures, avant de revetir le monobloc afin de pouvoir eventuellement intervenir. Donc, les operations de finition telles que par exemple:
• construction de la contre-chape
• montage du revêtement
• exécution de pilastres, peintures, etc.
  doivent être effectuees après avoir terminé le contrôle et que le résultat se soit avéré positif. Par conséquent, EDILKAMIN ne répond pas des frais dérivant aussi bien des interventions de démolition que de reconstruction même si ils suivent les travaux de remplacement d'eventuelles pieces défectueuses de la thermocheminée.

PRISE D'AIR EXTERNE

Le branchement avec l'extérieur, avec une section passante égale à un diamètre de 12,5 cm (voir tableau technique), est absolument nécessaire au bon fonctionnement de la thermocheminé; elle doit donc être absolument réalisée.

Ce branchement doit être directement raccordé avec l'extérieur le mecanisme de réglage de l'air (E). Le mecanisme, livré séparément, peut être monté aussi bien à droite qu'à gauche de la thermocheminée. Le montage peut être réalisé avec un tuyau flexible en aluminium. Bien soigner le scellage des points où une dispersion d'air pourrait avoir lieu. Le mecanisme de réglage de l'air (E) peut être démontré et replaced à droite de la thermocheminée. Il est conseilé d'appliquer à l'extérieur du conduit de la prise d'air une grille de protection que de toute façon ne doit pas réduire la section utile passante. Pour des passages supérieurs à 3 m, ou avec des courbes, augmenter de 10 à 20% la section indiquée. L'air externe doit être capte au niveau du sol (il ne peut provenir du haut).

CONDUITS D'EVACUATION DES FUMÉES ET POT

La sortie des fumées de la thermocheminée est à section circulaire. Elle est prévue afin de permettre l'utilisation des tuyaux en acier inox. Si l'entrée du conduit d'évacuation des fumées n'est pas en position verticale par rapport à la thermocheminée, il faut que le raccord entre la thermocheminée et le conduit ne présente pas de rétrécissements ou d'inclinaisons supérieures à 45^ (fig.1-2-3-4). Pour des conduits d'évacuation des fumées modernes réalisés récemment ou trop grands, il est conseillé le tubage au moyen de tubes en acier inox d'un diamètre adapté et isolés correctement. Pour des conduits d'évacuation des fumées à l'extérieur, il est conseillé d'utiliser ceux en acier inox muraux avec une double isolation. Les caractéristiques de construction, notamment en ce qui concerne la résistance mécanique, l'isolement et l'étanchisé par rapport aux gaz doivent être adaptés afin de supporter une température des fumées d'au moins 450^ . Effectuer l'étanchéiation avec du mastic à haute temperature, au niveau du point de l'entrée du conduit d'évacuation en acier sur la bouche de sortie des fumées de la thermocheminée.

fondamentales du pot sont:

• section interne à la base égale à celle du conduit d'évacuation des fumées.
• section de sortie doublement plus petite par rapport à celle du conduit d'évacuation des fumées.
• position en plein vent, au-dessus du toit et en dehors des zones de reflux.

Outre aux indications ci-dessus, tener compte de celles de la norme UNI 10683 au paragraphe 4.2 "branchement au systeme d'évacuation des fumées" et ses sous-paraphages

1

2

3

4

INSTALLATION

En cas de combinaison avec un revêtement préfabriqué Edilkamin, pour définir la position exacte de la thermo-cheminée, il est important de vérifier le modele de revêtement choisi. Selon le modele choisi, le lieu devra être effectué de façon différente (consulter les instructions du montage contenues dans l'emballage de chaque revêtement).Durant l'installation, vérifier always the nivellement de la thermocheminee.
- Percer le mur et le sol pour la prise d'air externe et relier au mécanisme de réglage de l'air selon les descriptions du chapitre "prise d'air externe"
- Brancher la cheminée au conduit d'évacuation des fumées avec un conduit en acier inox, en utilisant les diamètres indiqués dans le tableau des caractéristiques techniques et les indications du chapitre "conduits d'évacuation des fumées"
- Vérifier le comportement de toutes les parties en mouvement avec de poser le revêtement de la thermocheminée.
- Effectuer l'essay et le premier allumage de l'installation avant de poser le revêtement.

INSTALLATION REVÉTEMENTS, CONTRECHAPES ET LEUR AÉRATION

Le socle des revêtements doit absolument permettre le passage de l'air de recyclage interne. Des fentes adaptées doivent donc être effectuees ou encore des orifices de passage.

Les parties en marbre, pierre, briques qui composent le revêtement doivent être montées de façon à éviter toute légère fente du préfabriqué pour éviter des ruptures possibles dues à la dilatation et aux surchauffes excessives.

Les parties en bois doivent être protégées grâce à des panneux ignifugés, elles ne doivent pasprésenter de point.

de contact avec la thermocheminée mais être espaces de façon adaptée par rapport à ce dernier d'au moins 1 cm pour permettre un flux d'air qui empêche l'accumulation de chaleur.

La hotte peut être réalisée avec des panneaux ignifuges en Placoplatre ou en tout cas avec des matérieliaux absolument non inflammables. Il est conseilé d'aerer l'intérieur de la contre-chape tout en permettant une entrée d'air par le bas (espace entre la trappe et la poutre), qui par un mouvement convectif sortira a travers une grille à installer en haut, en obtaining ainsi la récapération de la chaleur et en évitant les surchauffes excessives.

La contre-chape devra prévoir des portes adaptées pour la maintenance au niveau des raccords.

Outre aux indications ci-dessus, tener compte des indications de la norme UNI 10683 aux paragraphs 4.4 et 4.7 "isolation, finitions, revêtements et recommendations de sécurité".

En cas d'utilisation du Kit d'installation, ceux-ci doivent'être protégés contre le rayonnement thermique du monobloc en utilisant des matelas isolants.

CADRE DU CONTOUR DE LA BOUCHE (en option)

Pour facilitier l'assemblage avec les composants du revêtement, la thermo-cheminée peut être complétée avec un cadre (A) qu'il faut appliquer devant la bouche.

INSTRUCTIONS D'UTILISATION

Conseils pratiques

• Il est conseilé d'eteindre les radiateurs dans la piece ou se trouve la thermocheminée; La chaleur diffusée par la bouche peut être suffisante pour chauffer.

• Une combustion incomplete provoque des incrustations excessives sur le tuyau de l'échangeur.

• Pour l'éviter, il est nécessaire de: brûler du bois sec.
  s'assurer que le foyer contienne un bon lit de braises et de charbons ardents avant d'ajouter encore du bois.

• Accompagner les bûches de grand diamètre avec d'autres d'un diamètre inférieur.
• contrôle que la température de l'eau de return soit au moins de 50^ (utiliser la soupape de contrôle de température).

Allumage

• S'assurer qu'au moins un thermosiphon soit toujours ouvert.
• Activer les interrupteurs du régulateur électronique
• Charger la thermocheminée avec une charge de bois sec d'un diamètre moyenne fin et allumer le feu

• Attendre quelques minutes afin d'obtenir une combustion suffisante

• Fermer la trappe

• Configurer le thermostat sur le régulateur électronique(*) à une température de 50 ÷ 70^
  N.B.: Pendant les premiers allumages de légères oedours de peinture peuvent se dégager et elles disparaitront en peu de temps.

Soupape à 3 voies

• Lors de l'allumage, la soupape () à 3 voies devie le flux de l'eau en la faisant revenir directement vers la thermo-cheminée; la vanne () à 3 voies devie le flux à l'alimentation de l'installation (çala ne dépend pas du kit installé).

Trappe by-pass

• À la fermeture de la porte, la trappe se ferme automatiquement en deviant le parcours des fumées, ce qui améliore le rendement
• Lorsque la porte s'ouvre, le registre by-pass s'ouvre automatiquement en permettant aux fumées d'atteindre directement le tuyau d'évacuation des fumées, en évitant toute fuite par la bouche.

Soupape d'échéppement thermique

Si la température de l'eau dépasse 90^ (par exemple, à cause d'un chargement de bois excessif), la soupape d'échéppement thermique se met en marche et la sonnerie de l'alarme se déclenché. Dans ce cas, il faut procéder comme suit :

Éviter à tout prix de charger davantage de combustible et attendre que la température descendé en-dessous des 80^ , en vérifier les témoins lumineux sur le régulateur electronique. Pour les thermocheminées équipées du KIT de production d'eau chaude sanitaire on peut aussi ouvrir le robinet d'eau chaude afin d'accélérez le processus de refroidissement.

INSTRUCTIONS D'UTILISATION

Réglage air externe

La commande, au moyen de la trappe (E-fig.1) située sur le raccord de la prise d'air externe, regle la quantité d'air primaire nécessaire à la combustion.

En poussant le pommeau, la prise d'air exter se ferme, alors qu'en le tirant, la prise d'air exter s'ouvre.

VANNE THERMOSTATIQUE EN OPTION (FIG. 2)

Réglage manuel de l'air de combustion (à effectuer en phase d'installation)
Afin d'obtenir la température de l'eau souhaïée, il est nécessaire de régler manuellement la vanne thermostatique.
En utilisant la clé Allen fournic (X-fig.3), il est possible de régler la vanne thermostatique en intervenant sur la vis situation juste en-dessous du tiroir à cendres (Y-fig.3).
- vis à droite : air de combustion au minimum
- vis complètement à gauche : air de combustion au maximum
- toutes les positions intermédiaires sont évidemment possibles N.B.: En cas d'installation de la vanne thermostatique, il est nécessaire d'éliminer la trappe manuelle de la prise d'air en démontant la vanne et le cable avec le pommeau (E-fig.1).

Réglage automatique de l'air de combustion

L'air de combustion est captee par la prise d'air externe au moyen du raccord (E-fig.1) et atteint le foyer a travers la grille cendres.

Il se regle au moyen de la vanne V (fig.2).

Si la température dans le foyer est BASSE, par rapport à celle programmée lors du tarage, la vanne se met automatiquement en position ouverte et en revanche se ferme toujours automatiquement lorsque la température est élevé.

Cela permet de consommer seulement la quantité de bois nécessaire pour atteindre le comport thermique souhaïte, en évitant d'inutiles gaspillages.

N.B: quand la vanne thermostatique ferme complètement l'entrée de l'air de combustion (température dans le foyer très élevé), un minimum d'air accédé toute fois sur la vitre afin de maintainir sa propre.

Installation vanne thermostatique «V» en option

Toutes les opérations doivent être effectues avec la thermo-cheminée froide.

De plus, l'alimentation électrique doit être coupée.

Procederainsi:

• Ouvrir la porte et la bloquer dans la position d'ouverture pour pouvoir facilement opérer à l'intérieur du foyer (fig.4).

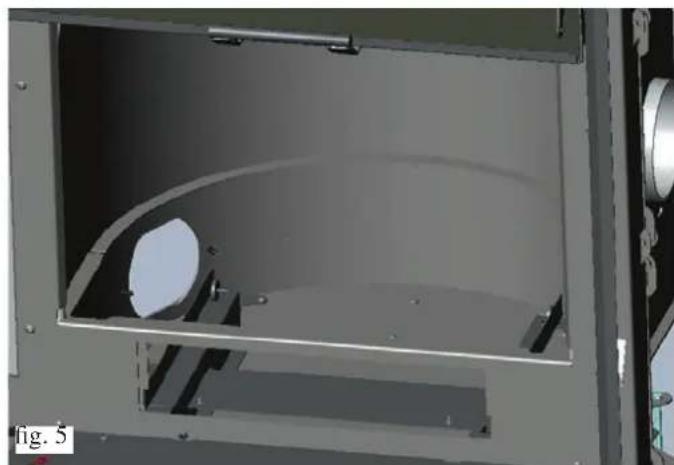

• Retirer les éléments suivants (fig. 5):

• tiroir à cendres

grille en fonte

dallefovre

Remarque: La dalle foyere est simplement posec sur le joint, il suffit donc de la soulever pour I'enlever (il faut savoir que si la thermo-cheminee n'a pas ete utilisec pendant une certaine periode, il est possible de trouver une legere adherence entre la dalle foyere et le foyer).

• Installer la vanne thermostatique déjà assemblée sur la plaque de fixation (fig. 6 - page 51).

• Fixer la plaque avec les 3 vis fournies (S) sur le fond du foyer (fig. 7 - page 51).

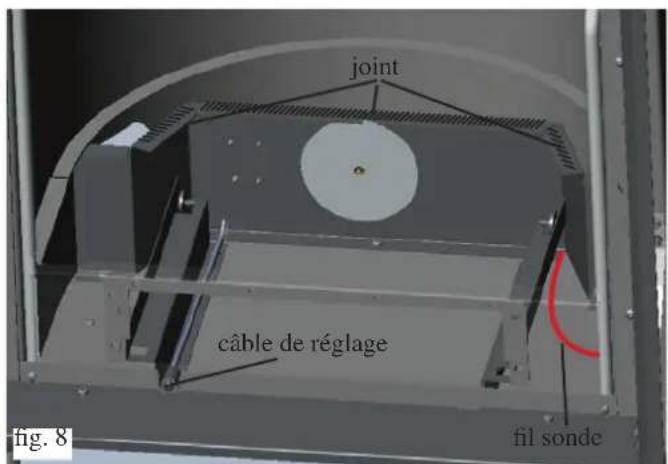

Avant de proceder à la fixation, s'assurer de faire passer le cable de réglage et le fil de la sonde à travers les fentes prévues.

• Le cable de réglage doit être inséré dans le trou avant situé sous le tiroir à cendres (fig. 8 - page 51), et fixé au moyen de la bague elastique fournie.

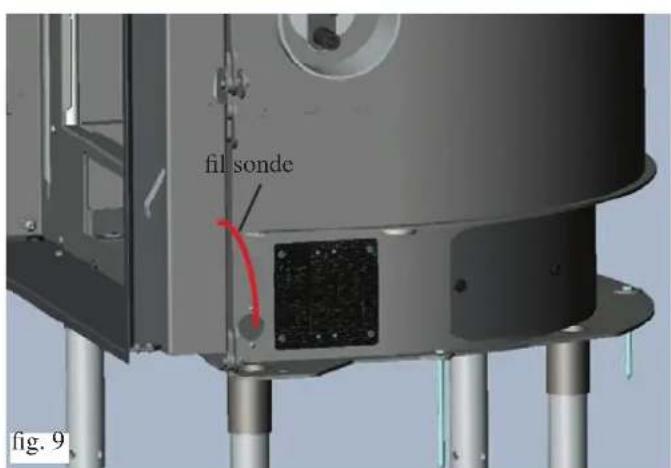

• Le fil de la sonde doit être déroule le long du côte droit du tiroir à cendres jusqu'à atteindre l'extérieur de la thermo-cheminée (fig.9 -page 51) au moyen du trou situé sur le côte droit.

• Il est alors possible d'introduire la sonde dans le doigt de gant au bord de la thermo-chemieee (page 51).

• Avant de replacer la dalle foyer, vérifier l'etat d'usure du joint (la replacer eventuellement) et insérer le joint sur le périmètre de la plaque de fixation de la vanne thermostatique (fig. 8 - page 51).

INSTRUCTIONS D'UTILISATION

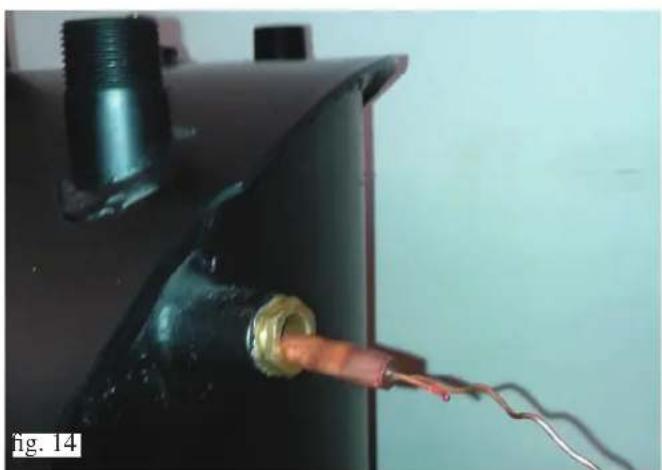

Positionnement sonde pour version à VASE OUVERT

Positionnement donc pour version à VASE FERMÉ
Introduire d'abord la sonde de la soupape de décharge thermique, puis la sonde de la soupape thermostatique.

INSTRUCTIONS D'UTILISATION

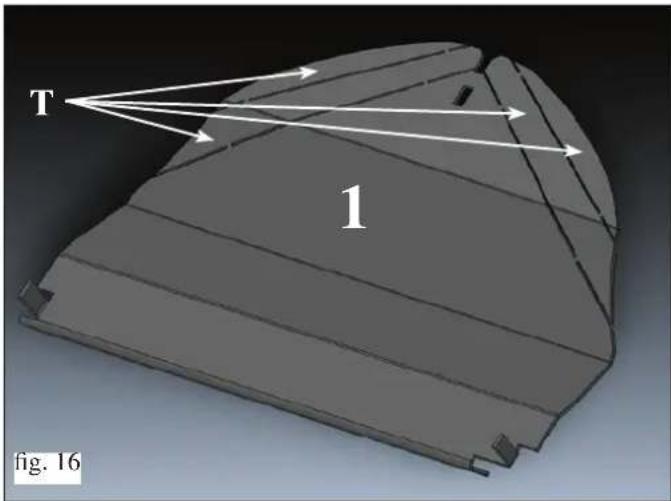

Adaptation aux caractéristiques de tirage de la fumisterie (fig. 16)

En présence de tirage insuffisant, qu'on souline avec des régurgitations des fumées en particulier en phase d'ouverture de la porte, intervenir de façon suivante:

• Demonter les deflecteurs supérieurs métalliques (1)
• Enlever un ou plus morceaux de tôle découvert (T) jusqu'à la l'élimination du phénomène.

Ouverture porte

• Pour ouvrir la porte, utiliser la poignée démontable spéciale fournie (fig. 17).
• Cette poignée peut être fixée à la porte au moyen de 2 goujons fournis.

fig.17

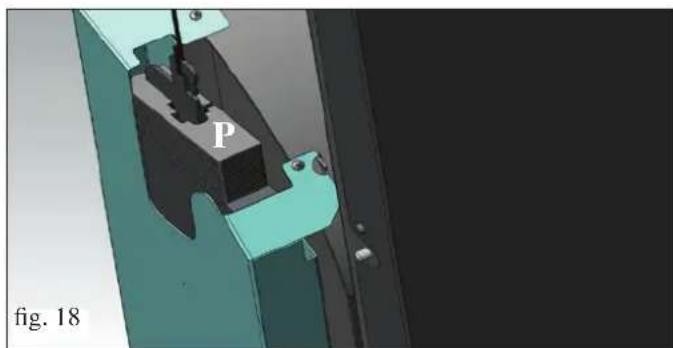

La porte coulissant est équipée de contrepoids qui garantissant une fermeture et un mouvement soudes.

L'action des contrepoids peut être réglée en ajoutant une ou plusieurs plaques (contrepoids additionnels) fournies avec la cheminée. (P - fig. 18).

ENTRETIER

Nettoyage du foyer

• Les incrustations qui tendent à se déposer sur les parois internes du foyer, diminuents l'efficacité de l'échange thermique.
• Il est donc nécessaire d'effectuer un nettoyage périodique en amenant la température de l'eau de 80÷ 85^ afin de ramollir les incrustations puis de les enlever avec une spatule en acier.

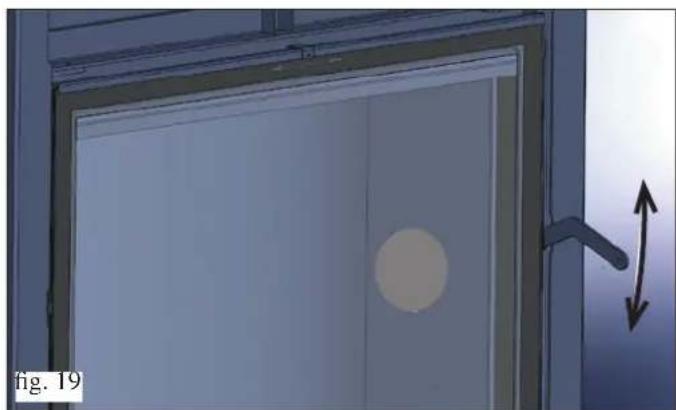

Nettoyage vitre

Proceder au nettoyage de la vitre en utilisant le spray prevu pour les vitres ceramique (Glasskamin di Edilakmin).

• Le nettoyage de la vitre doit toujours avoir lieu lorsque la vitre est froide.
• Pour l'ouverture du hayon aile est nécessaire d'apporter dans la position fermée.
• Insérer la poignée "main froide" sur le loquet entre la structure et la porte et tournier pour ouvrir. (fig. 19).

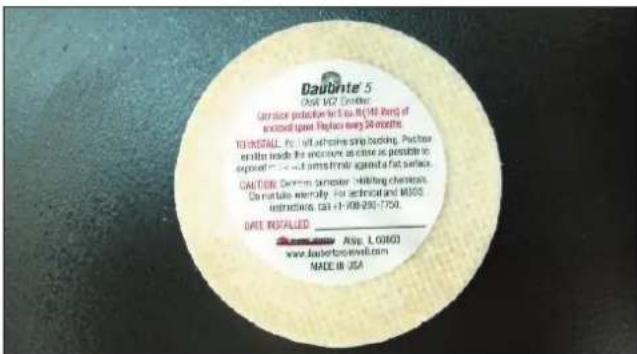

Le produit est livré avec deux pastilles antioxydants, une à l'extérieur et l'autre à l'intérieur de la chambre de combustion. Avant de faire la mis en route, il faut les enlever et les jeter à la poubelle.

SYSTEME POUR INSTALLATION A VASE OUVERT

EXAMPLE DE SYSTÉME HYDRAULIQUE POUR THERMOCHEMINÉE AVEC PRODUCTION D'EAU CHAUDESANITAIRE AVEC UTILISATION DU KIT 1

Le Kit 1 a eté réalié pour faciliter la tâche des installateurs; en effet, il comprend tous les composants nécessaires pour installer correctement le produit.

NB: les apparciels compris dans le kit doivent être correctement protégés contre le rayonnement thermique de la cheminée, grâce à l'utilisation de matelas isolants.

Regulateur compris dans le kit

1. Collecteur en laiton 1" M-F
2. Vanne à boule I'
3. Circulateur avee attaches 1" 12 (219660)
   4.Clapet anti-retour 1261910
4. Electrovanne à 3 voics 1" M-F (143330)
5. Raccords en cuivre
6. Echangeur 30 plaques pour échange avec circuit de la chaudière à gaz (216620)

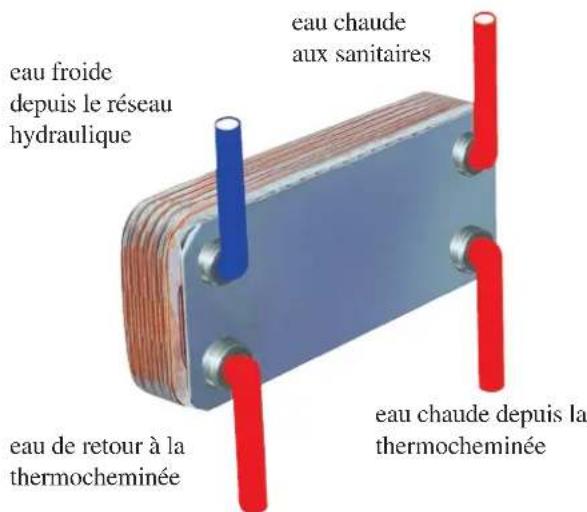

7. Echangeur 20 plaques pour production d'eau chaude sanitaire (205270)
8. Soupape de décharge thermique 34 (72940)
9. Soupape de sécurité 1,5 bar 34 (143260)
10. Fluxostat (220830)
11. Doigt de gant pour thermostat 32 " + son de(175960)
12. Regulateur electronique (220780)
    A Alimentation a l'installation 34
    B Retour à l'installation 34
    C Retour a la cheminée 34
    D Alimentation de la cheminee 1
    E Eau froide sanitaire 12
    F Eau chaude sanitaire 1/2

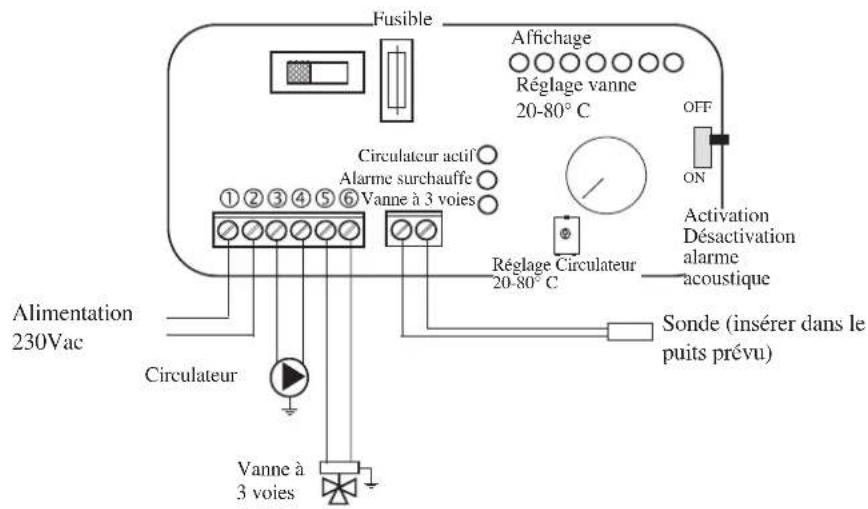

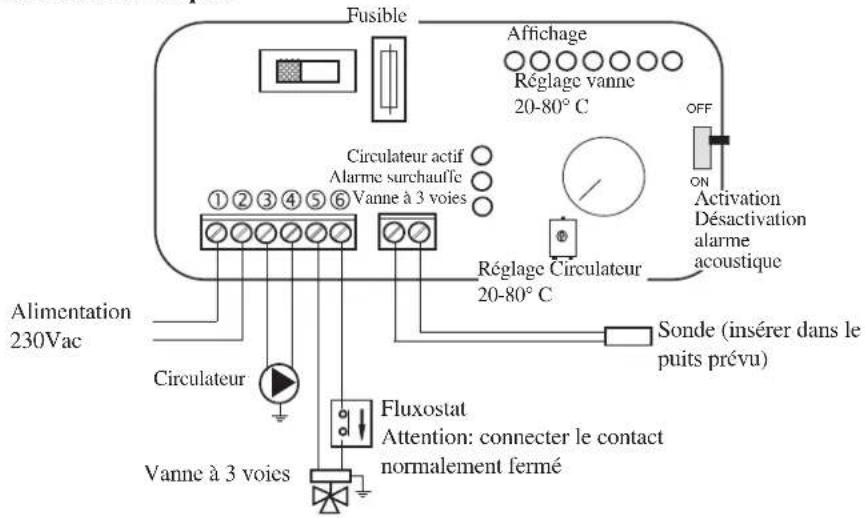

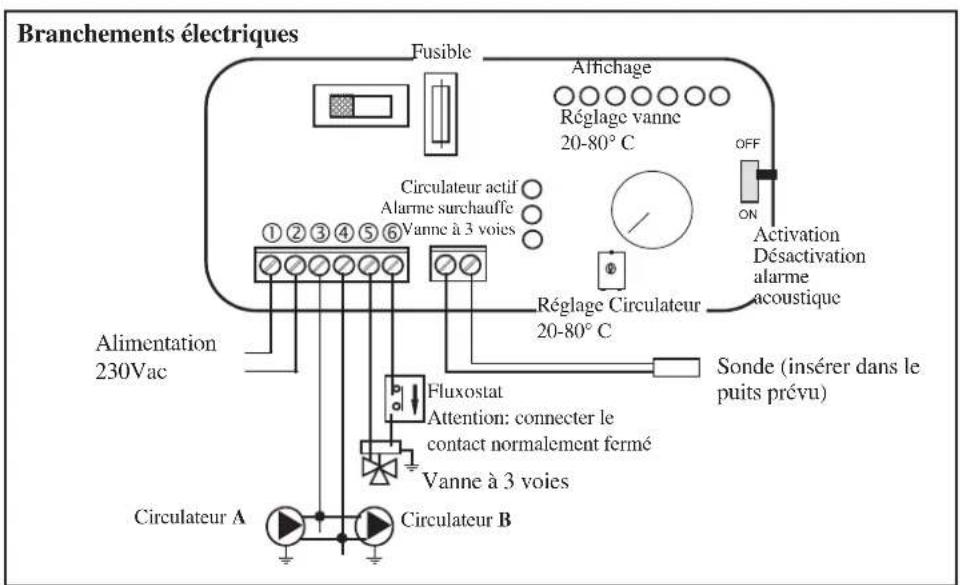

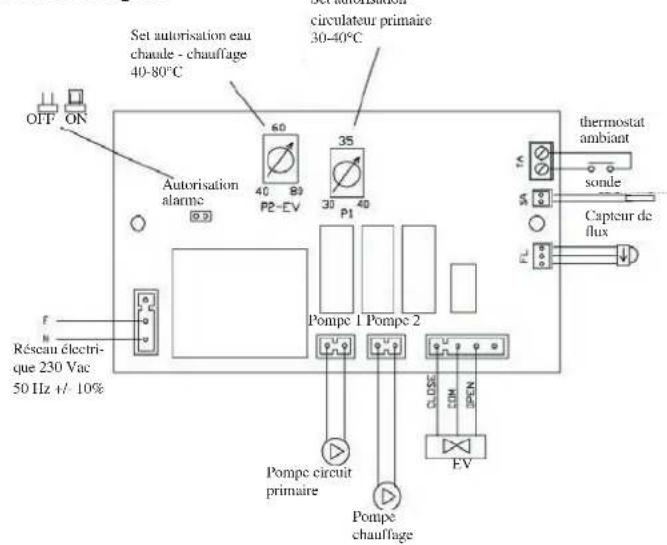

Branchements électriques

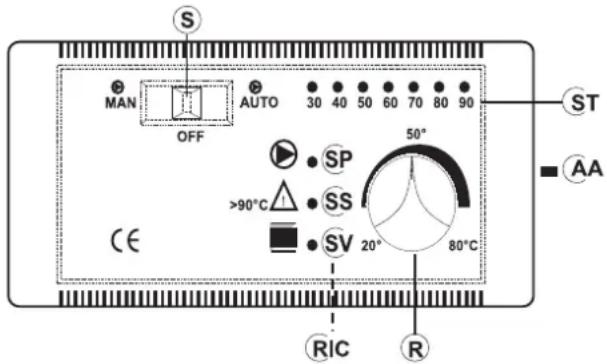

ACTIONS SUR LE SELECTION

Sclcteur OFF

Tout eteint

Secteur MAN

Circulateur force

Sclecteur AUTO

Vanne configurée

Selection alarme

Circulateur configuré

Vanne configurée

la signalisation acoustique

Selection alarme

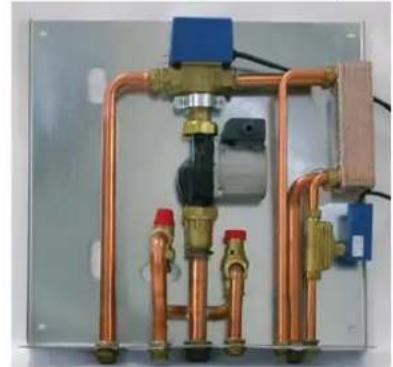

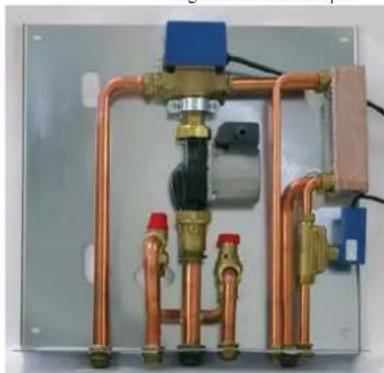

KIT1
code 261880

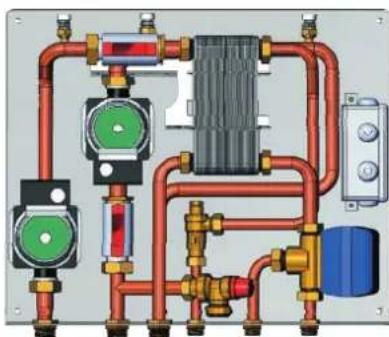

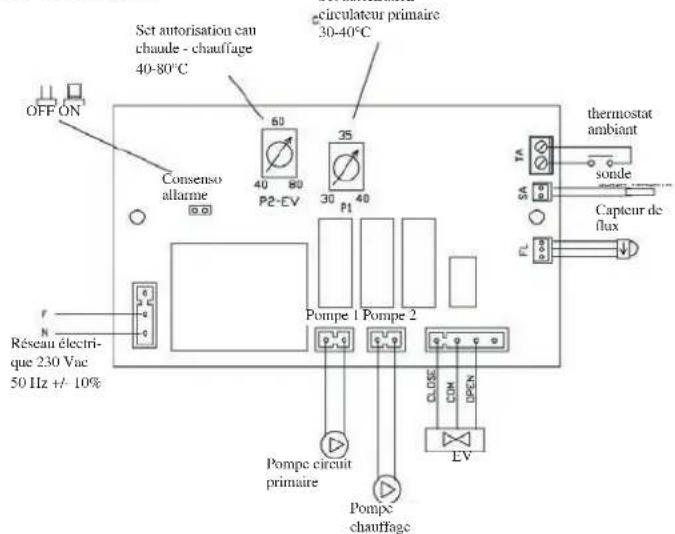

SYSTEME POUR INSTALLATION À VASE OUVERT

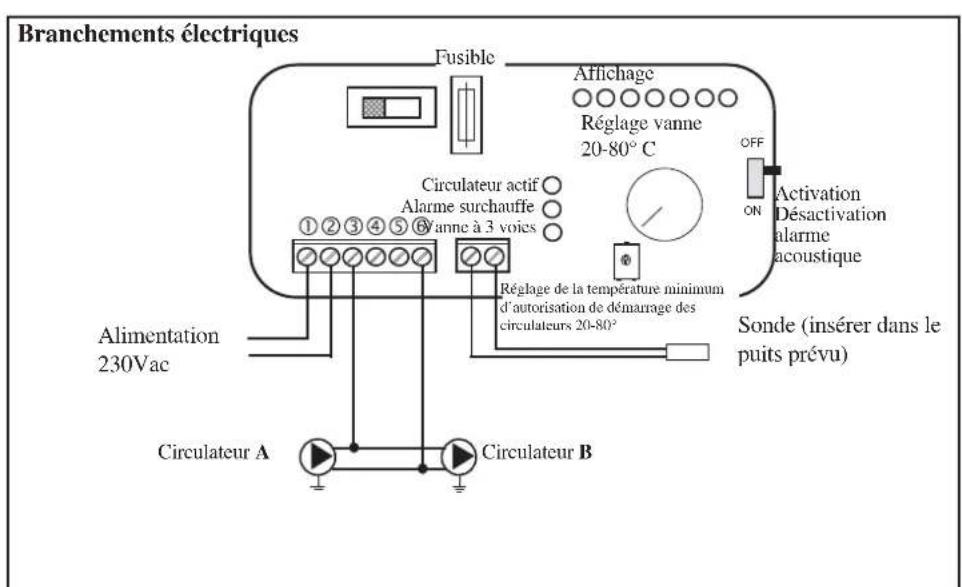

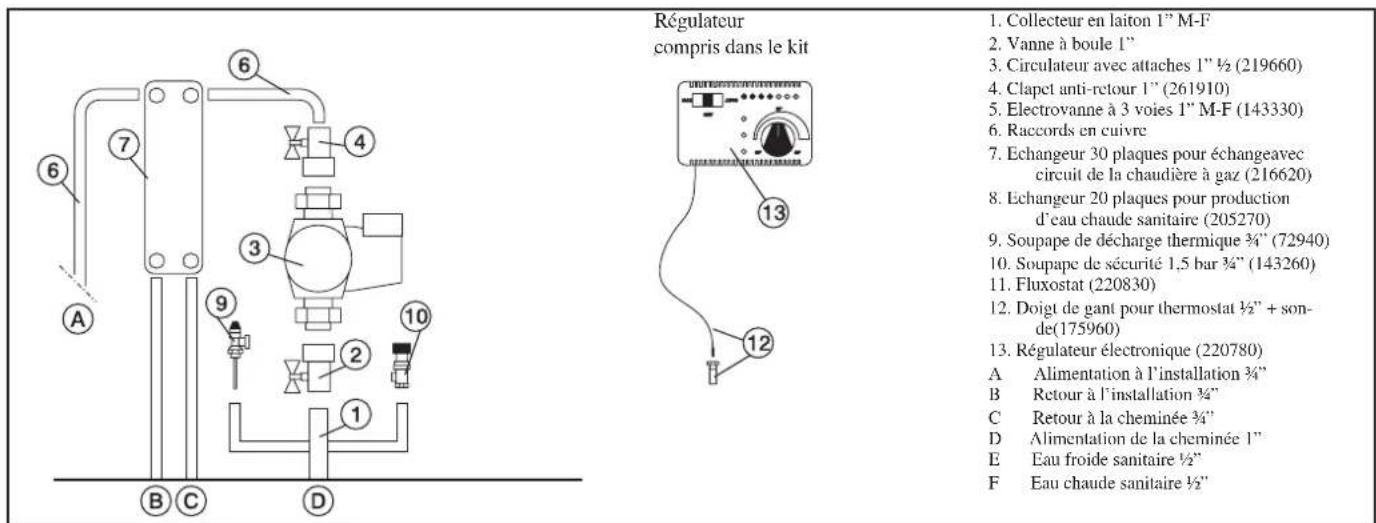

EXAMPLE DE SYSTÉME HYDRAULIQUE POUR THERMOCHEMINÉE SANS PRODUCTION D'EAU CHAUDESANITAIRE + CHAUDÈRE MURALE AVEC UTILISATION DU KIT 2

Le Kit 2 a eté réalié pour faciliter la tâche des installateurs; en effet, il comprend tous les composants nécessaires pour installer correctement le produit.

NB: les apparciels compris dans le kit doit être correctement protégés contre le rayonnement thermique de la cheminée, grâce à l'utilisation de matelas isolants.

ACTIONS SUR LE SELECTION

Sélecteur OFF Tout éteint

Sélecteur MAN Circulatéur force

Vanne configurée

Sélecteur AUTO Circulatour configuré

Vanne configurée

Selection alarmesur position OFF exclue

la signalisation acoustique

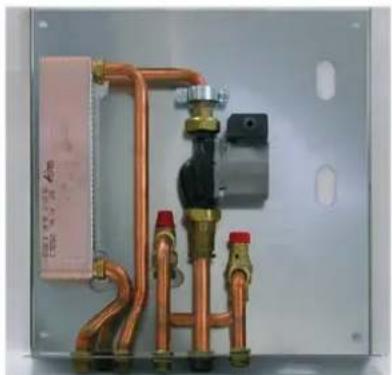

KIT2 code 261890

SYSTEME POUR INSTALLATION À VASE OUVERT

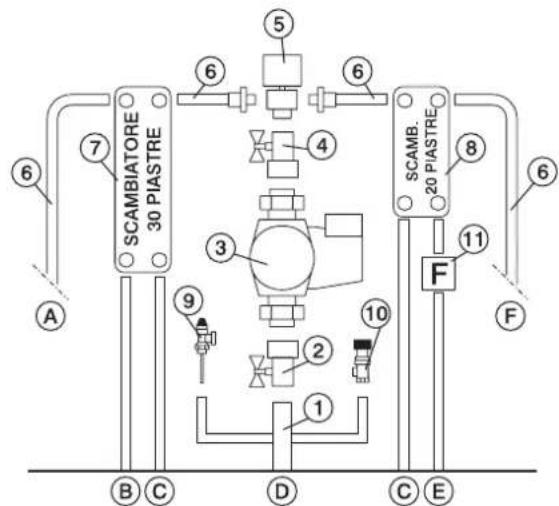

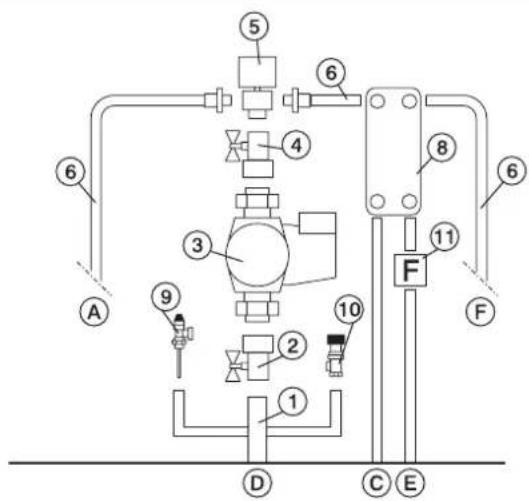

EXEMPLE DE SYSTEME HYDRAULIQUE POUR THERMOCHEMINÉE AVEC PRODUCTION D'EAU CHAUDSANITAIRE + CHAUDIÈRE MURALE AVEC UTILISATION DU KIT 3

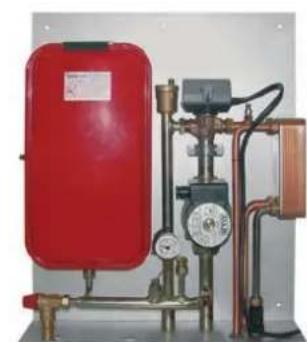

Le Kit 3 a ete realise pour faciliter la tache des installateurs; en efect, il compred tous les composants necessaires pour installer correctement le produit.

NB: les apparèils compris dans le kit doivent être correctement protégés contre le rayonnement thermique de la cheminée, grâce à l'utilisation de matelas isolants.

Regulateur compris dans le kit

1. Collecteur en laiton 1" M-F
2. Vanne a boule 1"
3. Circulateur avec attaches 1^ 12 (219660)
4. Clapet anti-retour 1" (261910)
5. Electrovanne a 3 voies I" M-F (143330)
6. Raccords en cuivre
7. Echangeur 30 plaques pour échange avec circuit de la chaudiere a gaz (216620)
8. Echangeur 20 plaques pour production d'eau chaude sanitaire (205270)
9. Soupape de décharge thermique 34" (72940)
10. Soupape de sécurité 1,5 bar 34^ (143260)
11. Fluxostat (220830)
12. Doigt de gant pour thermostat 12 + sonde (175960)
13. Regulateur electronic (220780)
    A Alimentation à l'installation 34"
    B Retour à l'installation 34
    C Retour à la cheminée 3/4
    D Alimentation de la cheminee 1
    E Eau froide sanitaire 12
    F Eau chaude sanitaire 12

ACTIONS SUR LE SELECTION

Sélecteur OFF Tout étcint

Sclcteur MAN Circulateur force

Vanne confige

Sclcteur AUTO Circulateur configre

Vanne configurée

Selection alarme sur position OFF exclue

la signalisation acoustique

KIT3
code 261900

SYSTEME POUR INSTALLATION À VASE OUVERT

EXEMPLE DE SYSTÉME HYDRAULIQUE POUR THERMOCHEMINÉE AVEC PRODUCTION D'EAU CHAUDESANITAIRE + CHAUDÈRE MURALE AVEC UTILISATION DU KIT N3

PR: Pompe (circulateur)

P1: Pompe circuit primaire

RE: Regulateur électronique

TA: Thermostat d'ambiance

VE: Vase d'expansion

Ja: Purgeur d'air automatique

V: Robinet d'arret

VR: Clapet de retenue

ST: Sonde de température

F:Fluxostat

Sc: Echangeur de chaleur a plaques

EV: Electrovanne à 3 voies

RI: Retour installation de chauffage

RA: Radiateurs

MI: Refoulement installation de chauffage

AF: Eau floide

ACS: Eau chaude sanitaire

S: Purge

Le Kit N3 a eté réalisé pour facilititer la tâche des installateurs; en effet, il comprend tous les composants nécessaires pour installer correctement le produit.

NB: les apparciels compris dans le kit doivent être correctement protégés contre le rayonnement thermique de la cheminée, grâce à l'utilisation de matelas isolants.

1. Refoulement dans le circuit de I'installation de chauffage G 3/4"
2. Refoulement depuis le générateur EDILKAMIN G 3/4"
3. Retour au générateur EDIL.KAMIN G 3/4
4. Retour depuis le circuit de l'installation de chauffage G 3/4"
5. Entrec eau froide sanitaire G 1/2
6. Refoulement eau chaude aux installations sanitaires G 1/2"
7. Vanne de sécurité combinée température et pression (90°C-3bars)
8. Fluxostat
9. Purgcur d'air automatique
10. Circulateur circuit generateur EDILKAMIN
11. Echangeur a plaques a 3 voies
12. Vanne d'arret G 1
13. Regulateur electronic avec cables
14. Fente spéciale pour passage passée-fils
15. Cable d'alimentation
16. Cables pour circulator installation chauffage (phase, neutre, terce)
17. Sonde température
18. Circuit thermostat

Branchements electriques

KITN3 code 627690

POUR UN FONCTIONNEMENT CORRECT IL FAUT CROISER LES TUYAUX DE REFOULEMENT ET DE RETOUR TOURNEBROCHE

SYSTEME POUR INSTALLATION À VASE OUVERT

EXEMPLE DE SYSTÉME HYDRAULIQUE POUR THERMOCHEMINÉE AVEC PRODUCTION D'EAU CHAUDESANITAIRE ^+ CHAUDIÈRE MURALE AVEC UTILISATION DU KIT N3 BIS

CA Chaudiere murale

P2 Pompe (circulateur)

P1: Pompe circuit primaire

RE Regulateur electronique

TA Thermostat d'ambiance

VE Vase d'expansion

Ja Purgeur d'air automatique

v Robinet d'arrêt

VR Clapet de re

ST Sonde de tempéature

F Fluxostat

Sc Echangeur de chaleur a plaques

EV Electrovanne a 3 voies

R1 Retour installation de chauffage

RA Radiateurs

MI Refoulement installation de chaufage

AF Eau froide

ACS Eau chaude sanitaire

S Purge

INT: Interrupteur général

TCN: Thermostat a contact

Le Kit N3BIS a eté réalisé pour facilititer la tâche des installateurs; en effet, il comprend tous les composants nécessaires pour installer correctement le produit.

NB: les apparciels compris dans le kit doit etre correctement protégés contre le rayonnement thermique de la cheminée, grace a l'utilisation de matelas isolants.

1. Refoulement dans le circuit de l'installation de chauffage G 3/4"
2. Refoulement depuis le générateur EDILKAMIN G 3/4"
3. Retour au générateur EDILKAMIN G 3/4"
4. Retour depuis le circuit de l'installation de chauffage G 3/4"
5. Entree eau froide sanitaire G 1/2"
6. Refoulement eau chaude aux installations sanitaires G 1/2"
7. Insertion de I'eau chaude sanitaire depuis la chaudiere a gaz G 1/2"
8. Vanne de sécurité combinée température et pression (90°C-3bars)
9. Fluxstat
10. Électrovanne déviatrice à 3 voies
11. Purgeur d'air automatique G 3/8"
12. Circulateur circuit generatcur EDILKAMIN
13. Circulateur circuit installation de chauffage
    14.Vanne d'arret G I
14. L'changeur a plaques a 3 voies
15. Regulateur electronic avec cables
16. Fente spéciale pour passage passac-fils
17. Cable d'alimentation
18. Sonde température
19. Circuit thermostat

Branchements électriques

KIT N3 BIS code 627860

POUR UN FONCTIONNEMENT CORRECT IL FAUT CROISER LES TUYAUX DE REFOULEMENT ET DE RETOUR TOURNEBROCHE

SYSTEME POUR INSTALLATION A VASE FERME

EXEMPLE DE SYSTÉME HYDRAULIQUE POUR THERMOCHEMINÉE UNIQUÉMENT CHAUFFAGE AVEC UTILISATION DU KIT 5

REMARQUE: raccordements indispensablees pour la sécurité

AL: Alimentation reseau hydraulique

EV: Electrovanne à 3 voies

NO: Normalement ouverte

NF: Normalement Fermee

GR: Groupe remplissage

Ja: Purgeur d'air automatique

Jm: Purgcurd'air manuel

MAN: Manometre

MI: Alimentation Systeme

P: Pompe (circulateur)

RA: Radiateurs

RE: Regulateur Electronique

R1: Retour Systeme

S:Evacuation

ST: Sonde Température

V: Vanne à boule

Vec: Vase expansion fermé

VR: Clapet anti-retour

VSP: Soupape de sécurité à pression

VST: Soupape de décharge thermique

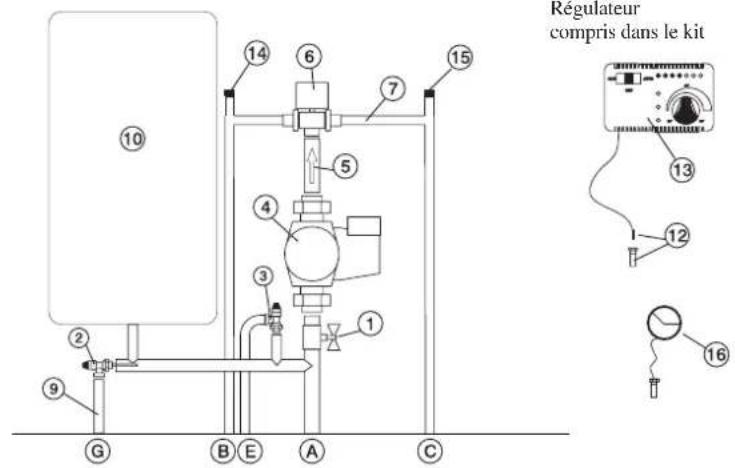

Le Kit 5 a eté réalié pour faciliter la tâche des installateurs; en effet, il comprend tous les composants nécessaires pour installer correctement le produit.

NB: les apparciels compris dans le kit doivent être correctement protégés contre le rayonnement thermique de la cheminée, grâce à l'utilisation de matelas isolants.

1 Soupape a bille a 1
2 Soupape d'évacuation thermique (72940)
3 Soupape de suppression (284220)
4 Circulateur (219660)
5 Raccordements avec soupape de non retour 1" (284180)
6 Electrosoupape a 3 voies 14 "M (283690)
7 Raccordements
9 Trongon evacuation soupape surtemperature
10 10-Vase d'expansion fermé (283680)
12 Doigt de gant pour thermometre 12 +sonde (175960)
13 Regulateur electronique (220780)
14 Joker d'échévement automatique 3/8" (284150)
15 Joker d'echappement manuel 42 (284170)
16 Manometre (269590)
A Refoulement du poèle
B Refoulement à l'installation
C Retour au poèle
E Evacuation soupape suppression
G Evacuation soupape surtemperature

Branchements électriques

ACTIONS SUR LE SELECTION

Sellecteur OFF Tout etcint

Selcteur MAN Circulateur force

Vanne configurée

Sellecteur AUTO Circulateur configre

Vanne configuerée

Selection alarmesur position OFF exclue

la signalisation acoustique

KIT5 code 280590

SYSTEME POUR INSTALLATION A VASE FERMÉ

REMARQUE: raccordements indispensablees pour la sécurité

ACS: Eau Chaude Sanitaire

AF: Eau Froide

AL: Alimentation reseau hydraulique

EV: Electrovanne à 3 voies

NA: Normalement ouverte

NC: Normalement Fermée

F:Fluxostat

GR: Groupe remplissage

Ja: Purgeur d'air automatique

Jm: Purgeur d'air manuel

MAN: Manometre

MI: Alimentation Systeme

P: Pompe (circulateur)

RA: Radiatcurs

RE: Régulatoré Electronique

RI: Retour Système

S:Evacuation

SC: Echangeur a plaques

ST: Sonde Temperature

V: Vanne a boule

Vcc: Vase expansion fermé

VR: Clapet anti-retour

VSP: Soupape de sécurité à pression

Le Kit 6 a eté réalié pour faciliter la tâche des installateurs; en effet, il comprend tous les composants nécessaires pour installer correctement le produit.

NB: les apparciels compris dans le kit doit etre correctement protégés contre le rayonnement thermique de la cheminée, grace a l'utilisation de matelas isolants.

Branchements électriques

ACTIONS SUR LE SELECTION

Sélecteur OFF Tout étant

Sélecteur MAN Circulateur force

Vanne configurée

Sellecteur AUTO Circulateur configre

Vanne configurée

Selection alarme sur position OFF exelc

la signalisation acoustique

KIT6 code 280600

AVERTISSEMENTS IMPORTANTS POUR L'INSTALLATION

Les raccordements, la mise en service et la vérification du bon fonctionnement doivent être effectuels par un personnel qualifié, en mesure d'effectuer les branchements selon les lois en vigueur et en particulier selon la Loi 46/90 et tout en respectant pleinement ces instructions.

Le respect des normes concernant la mise à la terre est déterminante pour la sécurité des personnes.

Il est obligatoire d'introduire en冲动 du dispositif et de tout le circuit électrique de la thermocheminée un interrupteur différentiel de ligne et, de plus, il faut obligatoirement brancher la pompe à la terre, ainsi que la vanne et les parties métalliques de la thermocheminée.

LEGENDE

AA interrupteur alarme acoustique
R reg. ouverture vanne à 3 voies (KIT 1 - 3)
R rég. fonctionnement des circulateurs (KIT2)
RIC réglage interne pompe
S selecteur MAN-OFF-AUTO
SP voyant pompe
SS voyant surchauffe
ST échelle température
SV voyant vanne à 3 voies (KIT 1 - 3)
SVreg.circulateurs (KIT 2)

DONNÉES TECHNIQUES
Alimentation (+15 - 10%) Vac 230
Niveau de protection IP 40
Température min/max ambiente °C 0÷+50
Longueur sonde mt 1,2
Thermomètre °C 30÷90
Débit contacts circulator, maximum W 400
Débit contacts vanne trois voies, maximum	W 250
Fusible mA 500

Il régulateur électronique de contrôle permet de surveiller les conditions de fonctionnement et il est équipé de:

• sélecteur MAN-OFF-AUTO (S)
• échelle température (ST)
• alarme acoustique (AA)
• rég. ouverture vanne 3 voies (R) (KIT1-3)
• rég. fonctionnement des circulateurs (R) (KIT2)
• réglage interne pompe (RIC)
• voyant vanne à 3 voies (SV) (KIT1-KIT3)
• voyant rég. circulateurs (SV) (KIT2)
• voyant surchauffe (SS)
• voyant pompe (SP)

FONCTIONNEMENT

- Dispositif de contrôle:

Thermometre

• Dispositif de protection (systeme alarme acoustique):

• Alarme acoustique (AA)

• Alarme surchauffe (SS)

Ce système intervient lorsque la température de l'eau dépasse 90^ et avertit l'utilisateur qu'il faut suspendre l'alimentation en combustible. Le fonctionnement de l'alarme acoustique peut être exclu en agissant sur l'interrupteur (AA); la fonction d'alarme donnée par levoyant de surchauffe (SS) reste dans tous les cas active. Pour rétabir les conditions initiales, après avoir réduit la température de l'eau dans la thermocheminee, il faut reactiver l'interrupteur (AA).

- Dispositif d'alimentation (systeme circulation):

• Selecteur MAN-OFF-AUTO (S)

Voyant pompe (SP)

En mode manuel, la pompe fonctionne toujours, sur OFF la pompe est eteinte; en mode AUTO la pompe du systeme est activée à la température souhaitee grâce au reglage interne (RIC) de 20 à 80^ (la commande est preconfiguree a 20^ )

- Dispositif de fonctionnement (systeme de réglage):

Réglage (R) pour ouverture vanne à 3 voies

Voyant (SV) de fonctionnement vanne à 3 voies

Lorsque la température du fluide atteint la valeur configurée avec le régulateur, la vanne à 3 voies réduit le fluide au niveau des thermosiphons et le voyant de fonctionnement (SV) s'allume.

Au moment où la température descend en dessous de la valeur configurée, le système de réglage ouvre le circuit électrique, la vanne à 3 voies dérivé le fluide directement à la thermocheminee.

Attention: Pendant le fonctionnement normal, contrôler que les voyants lumineux (SV) et (SP) sont allumés.

EMPLACEMENT

Le régulateurlectronique doit être installé pres de la thermocheminée. La sonde des dispositifs de fonctionnement, de protection et de contrôle doit être place directement sur la thermocheminée ou tout au plus sur le tuyau d'alimentation à une distance ne dépassant pas 5cm par rapport à la thermocheminée et dans tous les cas avant tout type de dispositif d'intervention. La sonde doit être introduite dans la cheminée.

INSTALLATION

Toutes ces opérations doivent être effectuees lorsque l'alimentation est debranchee et que le selecteur (S) AUTO-OFF-MAN est sur OFF.

Pour installer correctement le régulateur électronique, procéder comme suit: desserrer les vis de fixation puis enlever le couvercle, placer au mur et fixer avec les chevilles fournies; effectuer ensuite les connexions selon le schéma en prénant garde aux branchements, tendre les cables en utilisant les canaux conformes aux normes en vigueur ; puis repositionner le couvercle et serrer la vis de fermeture. Pour la vanne à 3 voies, utiliser le fil marron (phase) et le fil bleu (neutre) à connecter aux bornes 5 et 6 du régulateur. Le fil jaune et vert doit être connecté à la terre. Pour connecter correctement le régulateur au système, suivre les instructions de montage se trouvant dans l'emballage.

permét de surveiller les conditions de fonctionnement et il est équipé de :

• selecteur MAN-OFF-AUTO
• échelle température
  -alarmeacoustique
• régulateur ouverture vanne 3 voies
• réglage interne pompe
  -voyant pompe
  -voyant vanne à 3 voies
  -voyant surchauffe

Régulateur électronique (220780)

Le régulateurlectronique est inclus dans tous les différents types de kit d'installation (fournis en option).

L'ECHANGESUR 20 PLAQUES POUR L'EAU SANITAIRE (options)

Il s'agit d'un apparéil extrémement simple et économique, qui permet une production d'eau chaude égale à 13-14 litres par minute en fonction de la centrale. Il est facilement installable sur le tuyau d'alimentation aux thermosiphons dans la position la plus pratique, par rapport aux conditions de l'installation. Il a l'avantage de pouvoir être démontré pour l'entretien ou le remplacement sans intervenir sur la thermocheminée.

Le régulateur à 20 plaques est inclus dans tous les différents types de kit d'installation (fournis en option).

L'ECHANGESURÀ3 VOIES(options)

Produit de l'eau chaude pour le circuit sanitaire et pour le circuit secondaire (radiateurs), et par rapport au KIT 3, exclut l'utilisation de la soupape à 3 voies et d'un échangeur à plaques.

eau froide installation
eau chaude provenant de la thermocheminee
cau froide sanitaire

Kit vannes (421600) compose de: vanne automatique purgege air, surete 1,5 bar, décharge thermique 90^

Vanne a 3 vo-Fluxostaties 1" (143330) (220830)

pour régler le

flux de I'eau au niveau de I'in-stallation

H,OCEANO 15- KIT PIEDS REHAUSSEURS
rehausse la thermochemine de 14 a 19 cm du sol
H,OCEANO 23 - PIEDS REHAUSSEURS
rehausse la thermochemine de 12 a 17 cm du sol
HSOCEANO 28 - PIEDS REHAUSSEURS
rehausse la thermochemine de 12 a 17cm du sol

Echangeur a 3 voies code 627780

Circulatcur
UPS 25-50 code 219660
UPS 25-60 code 238270

Echangcur 20
plaques
pour sanitaire (262570)

Echangeur 30 plaques pour installation (216620)

Vanne thermostatique H,OCEANO 15 code 739460 H_2OCEANO23 code 739440 H,OCEANO 28 code 739450

Cadre du contour de la bouche HOCENO 15 code 739390 - dim.63x63cm IOCENO 23 code 739370 - dim.77x68 cm IOCENO 28 code 739380 - dim.95x68 cm

Tournebroche
H2OCEANO 15 code 750820
H2OCEANO 23 code 234560
H2OCEANO 28 code 236710

Support pour kits hydrauliques A1-A2-B-C-D (installation à droite)
H,OCEANO 15 code 739510
H,OCEANO 23 code 739470
H,OCEANO 28 code 739490

Kit hydraulic V pour versions à
VASE OUVERT code 743430
(installation à dioite)

Remote dispaly code 741180

Estimado Sr./Sra.
