MODE D'EMPLOI ESM-4435 Emko

Contrôleur de process universel PID

• Affichage des process (PV) à quatre chiffres et des valeurs de consigne (SV) des process à 4 chiffres
• Entrée de process universelle (TC, RTD, mV—, V—, mA—)
• Calibrage à deux points ou multipoint pour les entrées Tension --- / Courant.
• Formes de contrôles configurables ON/OFF, P, PI, PD et PID
• Adaptation des coefficients PID au système avec réglage Auto et réglage Adaptatif.
• Sélection manuelle/ automatique du mode pour les sorties de contrôle
• Transfert transparent
• Fonctions programmables Chauffage, Refroidissement, Alarme sur les sorties de contrôle

SPÉCIFICATIONS

ENTRÉE DE PROCESS

Entrée universelle : Courant/ Tension ——, RTD, TC

Thermocouple (TC) : L(DIN 43710), J, K, R, S, T, B, E et N (IEC584.1)(ITS90), C (ITS90)

Thermorésistance (RTD) : PT-100 (IEC751)(ITS90)

Types d'entrées Courant/ Tension --- : sélectionnables par paramètres.

Plage de mesure : Veuillez consulter le tableau 1 pour sélectionner l'échelle et le type d'entrée.

Précision : ±0,25% de pleine échelle pour thermocouple et thermorésistance et tension, ±0,70% de la pleine échelle pour thermocouple et thermorésistance

Compensation de soudure froide : Automatiquement ± 0,1°C / 1°C.

Compensation de ligne : Maximum 10Ohm.

Protection de coupure de capteur : Excellente.

Cycle d'échantillonnage : 3 échantillons par seconde.

Filtre d'entrée : 0,0 à 900,0 secondes.

CONTRÔLE

Forme de contrôle : ON/OFF, P, PI, PD ou PID (programmable par l'utilisateur.) SORTIES

Sorties relais standard : 3 éléments 5A@250V\~(charge résistive)

(programmables comme sortie Contrôle ou Alarme)

(Durée de vie électrique : 100000 opérations (pleine charge))

Sortie analogique : 0/4 à 20mA ou 0/2 à 10V ---

PUISSANCE ET TENSION D'ALIMENTATION

100-240V ∼ 50/60 Hz (-15% ; +10%) -6VA

48V = (-15%; +10%) -6W

24V ∼ 50/60Hz (-15% ; +10%) -6VA

24V = (-15%; +10%) -6W

(À spécifier dans la commande)

AFFICHAGE

Affichage de process :

ESM-4435 : Afficheur 10,1 mm à LED rouges 4 chiffres

Affichage des valeurs de consigne :

ESM-4435 : Afficheur 8,1 mm LED verts à 4 chiffres

LED: AT (réglage Automatique), M (mode Manuel), A (mode Automatique),

PSET / ASET1 / ASET2 (déf. Contrôle ou Alarme), PO, AO1, AO2 (état Contrôle ou Alarme), LED°C /°F/V.

SPÉCIFICATIONS PHYSIQUES ET ENVIRONNEMENTALES

Température opérationnelle : 0...50 C

Humidité : 0-90% HR (sans condensation)

Indice de protection : IP65 avant, IP20 arrière

Chocs mécaniques : 1 Joule (IK06)

Poids : ESM-4435 : 170g.

Dimensions : ESM-4435 : (48 x 48 mm, Prof. :87,5 mm)

Découpe du panneau : ESM-4435 : (46 x 46 mm)

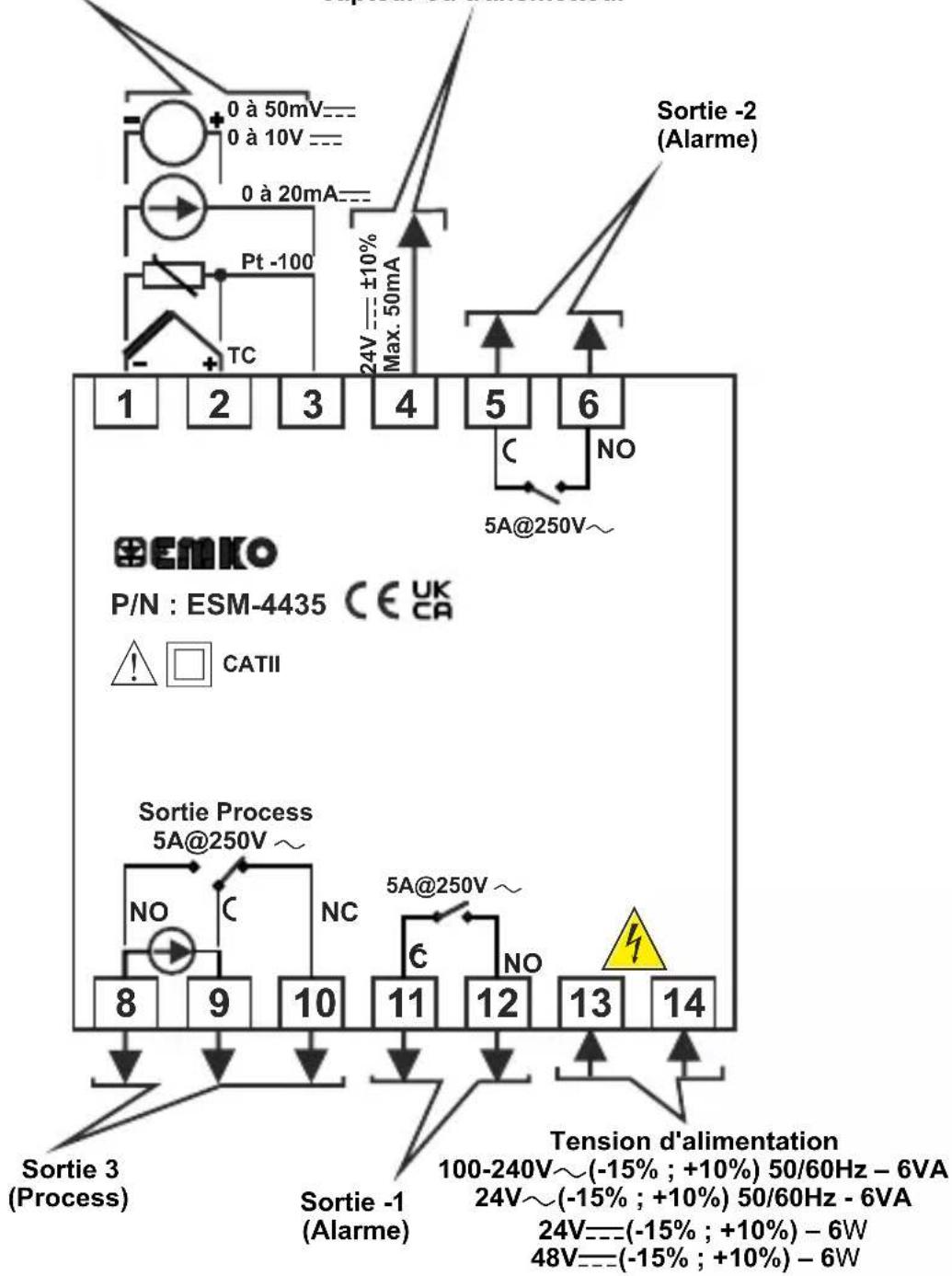

Connexions électriques

Entrée de Process universelle (Courant/ Tension ——, TC, RTD) Tension d'alimentation capteur ou transmetteur

0 à 50mV--- 0 à 10V--- 0 à 20mA--- Pt -100 TC 24V---±10% Max. 50mA Sortie -2 (Alarme) 1 2 3 4 5 6 C NO 5A@250V～ EMKO P/N : ESM-4435 C€ UK CA ⚠️ CATII Sortie Process 5A@250V～ NO C NC 8 9 10 11 12 13 14 Tension d'alimentation 100-240V～(-15% ; +10%) 50/60Hz - 6VA 24V～(-15% ; +10%) 50/60Hz - 6VA 24V---(-15% ; +10%) - 6W 48V---(-15% ; +10%) - 6W Sortie -1 (Alarme)

Remarque-1 : un fusible externe est recommandé.
Remarque-2 : Section de câble toronné : 1,5 mm², Section de câble rigide :2,5 mm²
La longueur de dénudage est de 7 mm à 9 mm.
Remarque-3 : Les câbles d'alimentation doivent être conformes aux exigences de la CEI 60277 ou de la CEI 60245.

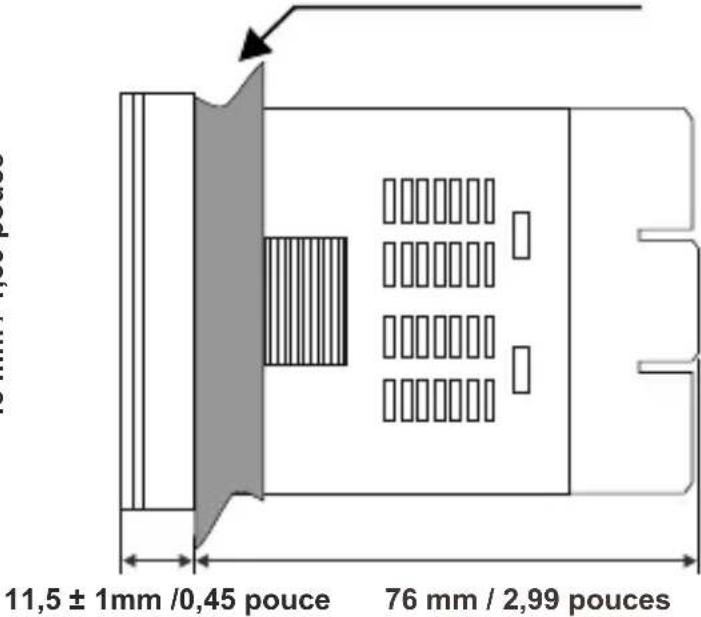

DIMENSIONS

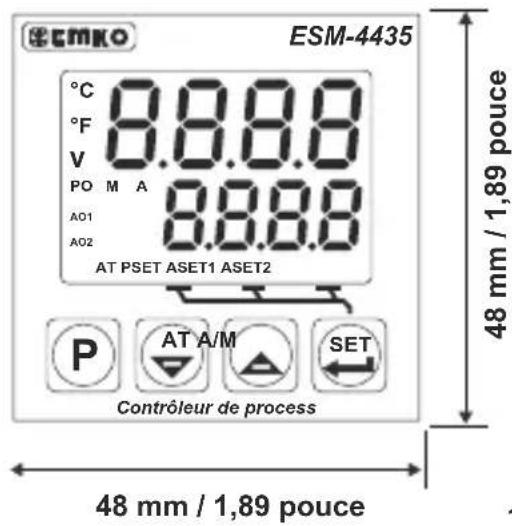

EMKO ESM-4435 °C 8.8.8.8 °F V PO M A A01 8.8.8.8 A02 AT PSET ASET1 ASET2 P AT A/M SET Contrôleur de process 48 mm / 1,89 pouce 48 mm / 1,89 pouce

Maximum 5 mm/0,2 pouce

11,5 ± 1mm /0,45 pouce 76 mm / 2,99 pouces

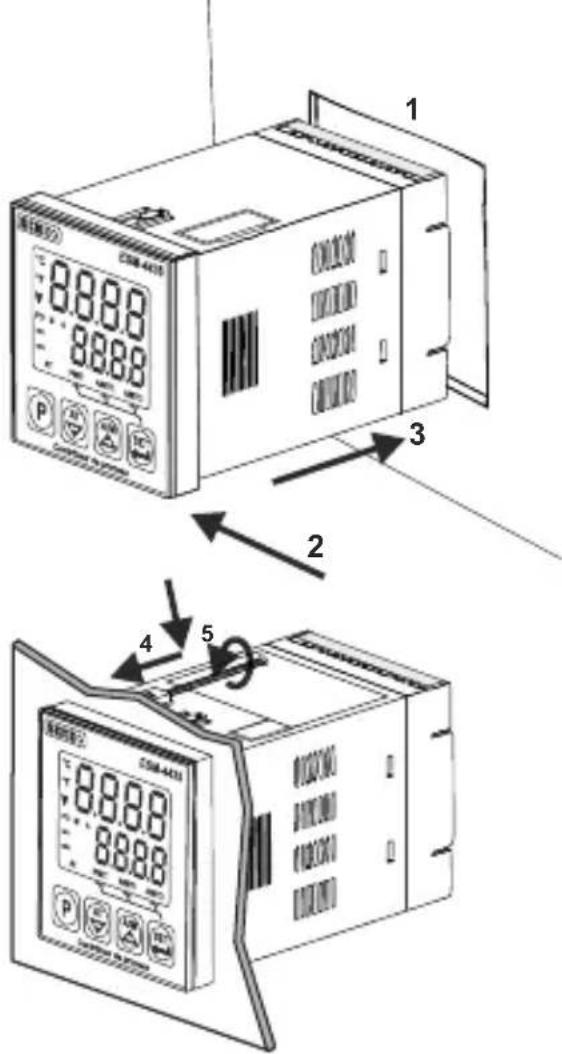

MONTAGE SUR PANNEAU

1 8.8.8.8 8.8.8.8 2 3 4 5 C000000 C000000 C000000 C000000 C000000 C000000 C000000 C000000 C000000 C000000 C000000 C000000 C000000 C08.8.8.8 8.8.8.8 8.8.8.8 P P P P

1- Avant de monter le dispositif dans votre panneau, vérifiez que la découpe existante correspond.
2- Vérifiez la position du joint de panneau avant.
3- Insérez le dispositif dans son emplacement. Si les fixations sont sur l'unité, elles doivent être démontées avant d'insérer l'unité dans le panneau.
4- Insérez l'unité dans l'emplacement par la face avant du panneau.
5- Insérez les fixations dans les orifices qui positionnent le haut et le côté du dispositif. Serrez les vis pour qu'il soit fermement établi dans le panneau.

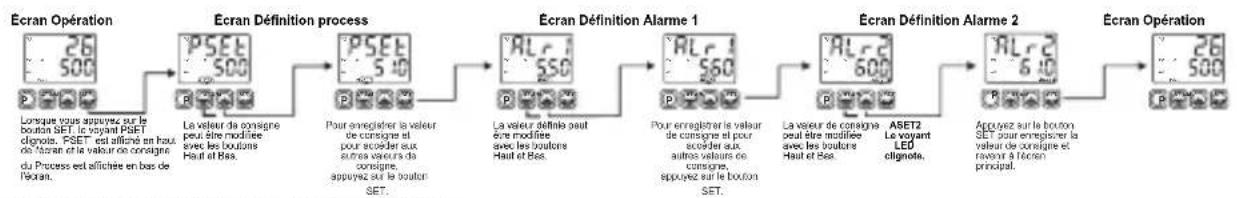

Réglage des valeurs de consigne Process et Alarme

    A -->|Longue vous appuyez sur le bouton SET, le voyant P4T algnote. PSET est affichie en haut de l'Oran et la valeur de consigne du Process est affichie en bas de l'Oran.| B
    B -->|La valeur de consigne peut être modifiée avec les boutons Haut et Bes.| C
    C -->|Pour enregistrer la valeur de consigne et pour écader aux autres valeurs de consigne appuyez sur le bouton SET.| D
    D -->|La valeur définie peut être modifiée avec les boutons Haut et Bes.| E
    E -->|Pour enregistrer la valeur de consigne et pour écader aux autres valeurs de consigne appuyez sur le bouton SET.| F
    F -->|La valeur de consigne peut être modifiée avec les boutons Haut et Bes.| G
    G -->|ASET2 Le voyant LED algnote.| H
    H -->|Appuyez sur le bouton SET pour enregistrer la valeur de consigne et raveur à l'Oran principal.| I

Note: Pour quitter sans enregistrer, appuyez sur le bouton "P" du menu.

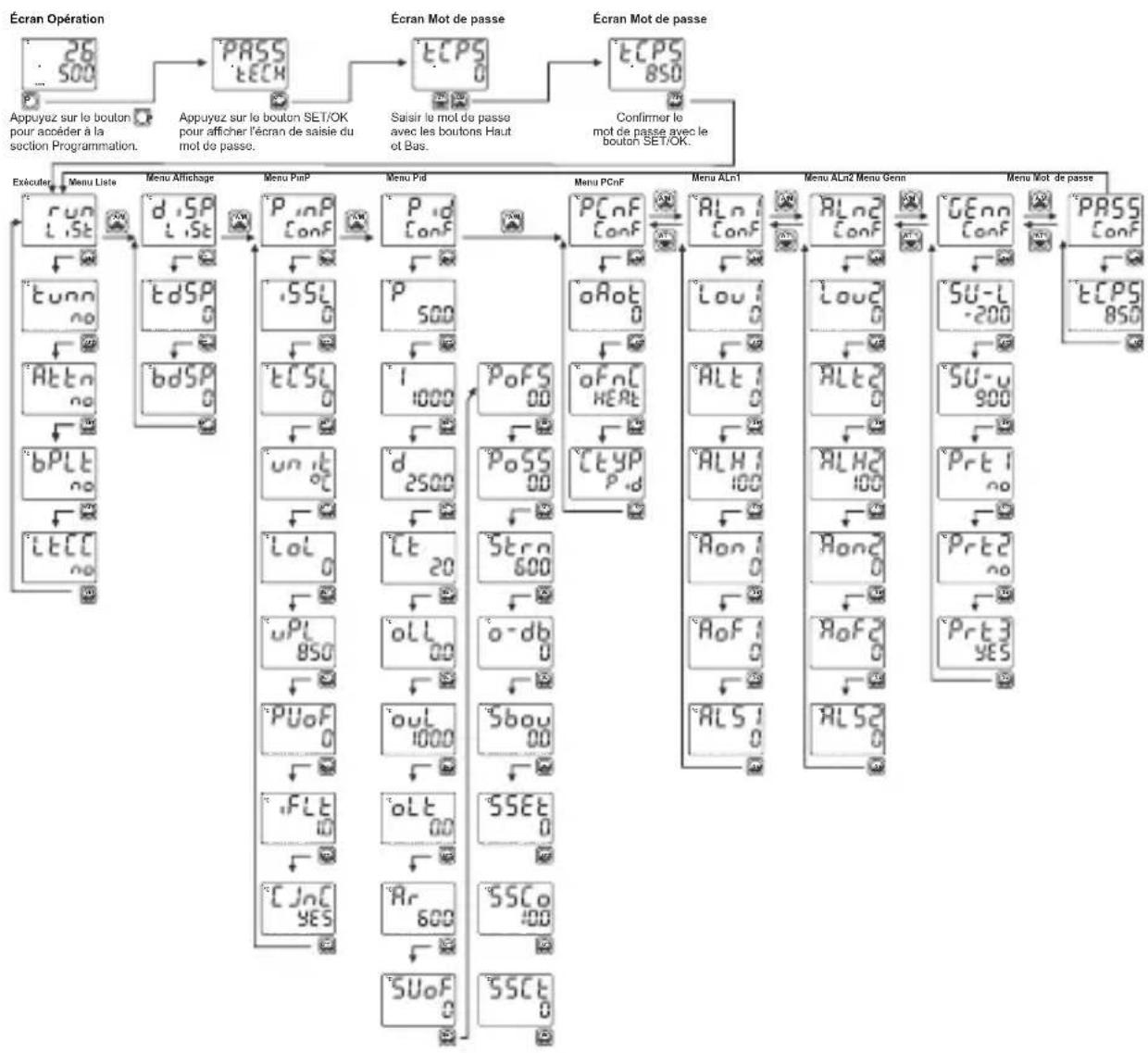

Schéma d'accès aux paramètres du programme

    subgraph Operation
        N["26 S00"] --> O["Pass"]
        O --> P["ECPS"]
        P --> Q["Saisir le mot de passe avec les boutons Haut et Bas."]
    end

    subgraph Pass
        R["appuyoz sur le bouton pour accéder à la section Programmation."] --> O
        S["Appuyoz sur le bouton SET/OK pour afficher l'écran de saisie du mot de passe."] --> O
    end

    subgraph Ecrans
        T["Executant"] --> U["Menu Liste"]
        U --> V["d SP L St"]
        U --> W["tunn no"]
        U --> X["Attn no"]
        U --> Y["bPLt no"]
        U --> Z["LtCl no"]
    end

    subgraph Menu
        AA["d SP L St"] --> AB["Menu Affichage"]
        AB --> AC["P inP Conf"]
        AC --> AD["Menu PinP"]
        AD --> AE["P inP Conf"]
        AE --> AF["P inP Conf"]
        AF --> AG["P inP Conf"]
        AG --> AH["P inP Conf"]
        AH --> AI["P inP Conf"]
        AI --> AJ["P inP Conf"]
        AJ --> AK["P inP Conf"]
        AK --> AL["P inP Conf"]
        AL --> AM["P inP Conf"]
        AM --> AN["P inP Conf"]
        AN --> AO["P inP Conf"]
        AO --> AP["P inP Conf"]
        AP --> AQ["P inP Conf"]
        AQ --> AR["P inP Conf"]
        AR --> AS["P inP Conf"]
        AS --> AT["P inP Conf"]
        AT --> AU["P inP Conf"]
        AU --> AV["P inP Conf"]
        AV --> AW["P inP Conf"]
        AW --> AX["P inP Conf"]
        AX --> AY["P inP Conf"]
        AY --> AZ["P inP Conf"]
        AZ --> BA["P inP Conf"]
        BA --> BB["P inP Conf"]
        BB --> BC["P inP Conf"]
        BC --> BD["P inP Conf"]
        BD --> BE["P inP Conf"]
        BE --> BF["P inP Conf"]
        BF --> BG["P inP Conf"]
        BG --> BH["P inP Conf"]
        BH --> BI["P inP Conf"]
        BI --> BJ["P inP Conf"]
        BJ --> BK["P inP Conf"]
        BK --> BL["P inP Conf"]
        BL --> BM["P inP Conf"]
        BM --> BN["P inP Conf"]
        BN --> BO["P inP Conf"]
        BO --> BP["P inP Conf"]
        BP --> BQ["P inP Conf"]
        BQ --> BR["P inP Conf"]
        BR --> BS["P inP Conf"]
        BS --> BT["P inP Conf"]
        BT --> BU["P inP Conf"]
        BU --> BV["P inP Conf"]
        BV --> BW["P inP Conf"]
        BW --> BX["P inP Conf"]
        BX --> BY["P inP Conf"]
        BY --> BZ["P inP Conf"]
        BZ --> CA["P inP Conf"]
        CA --> CB["P inP Conf"]
        CB --> CC["P inP Conf"]
        CC --> CD["P inP Conf"]
        CD --> CE["P inP Conf"]
    end

Exécuter LiSt: Sélection du réglage PID et forme d'opération

SÉLECTION DU RÉGLAGE :

En sélectionnant une des méthodes ci-dessous, le dispositif peut déterminer les paramètres PID.

Le dispositif applique le PID défini

Réglage Auto (réglage du cycle limite)

Réglage Adaptatif (Réglage par réponses graduées)

Réglage Auto-Adaptatif / réglage Adaptatif est exécuté, si les conditions correctes sont présentes à la mise sous tension.

SÉLECTION DE RÉGLAGE AUTOMATIQUE

Le dispositif n'effectue pas le réglage.

Le dispositif effectue le réglage.

La valeur de sortie Process en contrôle manuel est ignorée pendant le passage du contrôle manuel au contrôle automatique. La nouvelle sortie de contrôle mesurée en contrôle automatique est appliquée à la sortie Process.

La dernière valeur de sortie % du process en contrôle automatique est utilisée comme valeur de sortie du process en mode manuel. Le mode manuel continue.

ANNULATION DE VERROUILLAGE D'ALARME

L'annulation de verrouillage d'alarme n'est pas exécutée.

En cas de sortie d'alarme avec verrouillage, mais sans état d'alarme, le verrouillage est finalisé par le dispositif. Ensuite, ce paramètre devient no automatiquement.

d SP LiSt : Affichage de fonction en haut/ bas de l'écran

Détermine la fonction en haut de l'écran. Ce paramètre détermine la valeur affichée en haut de l'écran.

La valeur de process (PV) est affichée en haut de l'écran.

La différence entre la valeur de consigne du process et la valeur du process (SV-PV) est affichée en haut de l'écran.

Détermine la fonction en bas de l'écran. Ce paramètre détermine la valeur affichée en bas de l'écran.

La valeur de consigne du process (SV) est affichée en bas de l'écran.

La valeur de sortie % appliquée à la sortie de contrôle du process est affichée en bas de l'écran.

PinP ConF : Type d'entrée de process et paramètres pertinents

,SSL Type d'entrée de process

Type d'entrée de process TC
Sélection du type d'entrée RTD
2 Sélection du d'entrée Courant/ Tension ---

tCSL Sélection d'entrée TC Ce paramètre est activé si le type d'entrée TC est sélectionné.

L (-100°C ; 850°C) ou (-148°F ; 1562°F)
L (-100,0°C ; 850,0°C) ou (-148,0°F ; 999,9°F)
J (-200°C ; 900°C) ou (-328°F ; 1652°F)
J (-199,9°C ; 900,0°C) ou (-199,9°F ; 999,9°F)
K (-200°C ; 1300°C) ou (-328°F ; 2372°F)
5 K (-199,9°C ; 999,9°C) ou (-199,9°F ; 999,9°F)
6 R (0°C ; 1700°C) ou (32°F ; 3092°F)
R (0,0°C ; 999,9°C) ou (32,0°F ; 999,9°F)
8 S (0°C ; 1700°C) ou (32°F ; 3092°F)
9 S (0,0°C ; 999,9°C) ou (32,0°F ; 999,9°F)
10 T (-200°C ; 400°C) ou (-328°F ; 752°F)
T (-199,9°C ; 400,0°C) ou (-199,9°F ; 752,0°F)
B (44°C ; 1800°C) ou (111°F ; 3272°F)
13 B (44,0°C ; 999,9°C) ou (111,0°F ; 999,9°F)
14 E (-150°C ; 700°C) ou (-238°F ; 1292°F)
15 E (-150,0°C ; 700,0°C) ou (-199,9°F ; 999,9°F)
15 N (-200 C ; 1300°C) ou (-328°F ; 2372°F)
N (-199,9°C ; 999,9°C) ou (-199,9°F ; 999,9°F)
18 C (0°C ; 2300°C) ou (32°F ; 3261°F)
19 C (0,0°C ; 999,9°C) ou (32,0°F ; 999,9°F)

rtd5 Sélection d'entrée RTD Ce paramètre est activé si l'entrée RTD est sélectionnée.

PT-100 (-200 °C ; 650 °C ) ou (-328 °F ; 1202 °F)
PT-100 (-199,9 °C ; 650,0 °C ) ou (-199,9 °F ; 999,9 °F)

UASL Sélection d'entrée Courant/ Tension === Ce paramètre est activé si Tension/ Courant === est sélectionné.

0...50mV (-1999; 9999)
0...5V (-1999; 9999)=
2 0...10V (-1999;9999)
3 0...20mA (-1999; 9999)
4...20mA (-1999; 9999)

Affiche la position de la virgule

Est activé si l'entrée Courant/ Tension === est sélectionnée.

Sans point.

Entre le premier et le deuxième chiffres "0,0"

Entre le deuxième et le troisième chiffres "0,00"

Entre le troisième et le quatrième chiffres "0,000"

Affiche le type de réglage de la valeur

Est activé si l'entrée Courant/ Tension ——est sélectionnée.

Réglage sur deux points fixes. La valeur du point bas est fixée à -1999, la valeur de réglage du point haut est fixée à 9999.

L'utilisateur peut utiliser le réglage à deux points avec tPoL et TPoH.

L'utilisateur peut définir 16 points de réglage.

Réglage du point bas (-1999, 9999) Unité

Est activé si l'entrée Courant/ Tension— est sélectionnée.

Réglage du point haut (-1999, 9999) Unité

Est activé si l'entrée Courant/ Tension --- est sélectionnée.

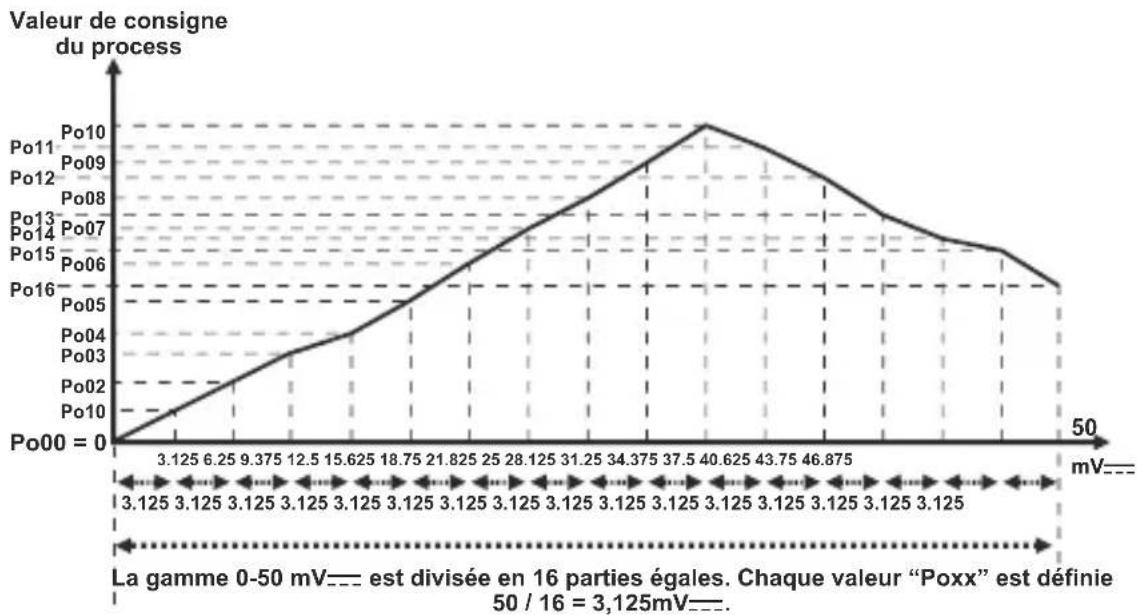

Affiche les points de réglage (-1999, 9999) Unité

Est activé si l'entrée Courant/ Tension --- est sélectionnée.

Avec le réglage multi-point, l'échelle définie est divisée en 16 points de réglage.

For example: UDSL est 0 (0-50mV---).

Valeur du coefficient (1,000, 9,999)

La valeur du process est multipliée par cette valeur.

Est activé si l'entrée Courant/ Tension — est sélectionnée.

Sélection de l'unité

°C Unité : °C

of Unité : °F

U L'unité est Tension. Activé si l'entrée Courant/ Tension est --- sélectionnée.

Sans unité. Est activé si l'entrée Courant/ Tension est sélectionnée.—

Valeur minimale de l'échelle opérationnelle. Elle peut être modifiée selon le type d'entrée et l'échelle du process.

Valeur maximale de l'échelle opérationnelle. Elle peut être modifiée selon le type d'entrée et l'échelle du process.

Affiche la compensation de la valeur du process. Réglable entre -10 % et +10 % de l'échelle. La valeur de consigne est ajoutée à la valeur Process.

Définit la durée de filtre pour le signal d'entrée. Réglable de 0,0 à 900,0.

Ce paramètre est activé si l'entrée de process sélectionné est TC. Il détermine si la compensation de soudure froide est active ou non.

YES La compensation de soudure à froid est active.

no La compensation de soudure à froid n'est pas active.

Pid ConF : Paramètres de configuration PID

BANDE PROPORTIONNELLE (0,0%, 999,9%)

Si P_L = 1000^ , L_L = 0^ et = 50,0 alors

Bande proportionnelle = ( ∪PL - ∩Lol ) * P / 100,0

Bande proportionnelle = (1000-0)*50,0/100,0 = 500°C

DURÉE TOTALE (0, 3600)secondes

Réglable par l'utilisateur. Lorsque l'opération de réglage s'arrête, le dispositif peut modifier cette valeur. Si elle est égale à 0, le contrôle total n'est pas exécuté. Lorsque l'opération de réglage s'arrête, si ce paramètre est égal à 0, il ne peut pas être modifié parce que le contrôle total n'est pas exécuté.

DURÉE DÉRIVÉE (0,0 ; 999,9) secondes

Peut être modifié par l'utilisateur. Lorsque l'opération de réglage s'arrête, le dispositif peut modifier cette valeur. Si elle est égale à 0, le contrôle dérivé n'est pas exécuté. Lorsque l'opération de réglage s'arrête, si ce paramètre est égal à 0, il ne peut pas être modifié parce que le contrôle dérivé n'est pas exécuté.

DURÉE DE LA SORTIE CONTRÔLE (1, 150) secondes

Durée de la sortie Process.

SORTIE DE CONTROLE MINIMALE (0,0%, out)

C'est un % de la sortie minimale.

Même si après le calcul du PID, la valeur de sortie % est inférieure à ce paramètre, la sortie Chauffage ou Refroidissement est active au minimum pour le paramètre OLL.

SORTIE DE CONTROLE MAXIMALE (oll, 100,0%)

C'est un % de la sortie maximale.

Même si après le calcul du PID, la valeur de sortie % est supérieure à ce paramètre, la sortie Chauffage ou Refroidissement est active au maximum pour le paramètre OUL.

DURÉE MINIMALE DE LA SORTIE CONTRÔLE (0,0 secondes)

La sortie Chauffage ou Refroidissement ne peut pas être activée à une valeur inférieure à ce paramètre. Même si ce paramètre est 0, il sera traité comme 50msecs pour des raisons de sécurité..

CALCUL ANTI-RESET (0,POINT HAUT DE L'ÉCHELLE unite

Pendant le PID, si la condition

PSET - Ar <= valeur Process est vraie, la Rr

valeur totale est calculée. Si la condition n'est pas vérifiée, la valeur totale n'est pas calculée et la dernière valeur totale calculée est utilisée.

Si le paramètre Ar est sélectionné lot Ar, La bande

proportionnelle de chauffage est utilisée pour le processus PID de chauffage au lieu du paramètre Ar et la bande proportionnelle de refroidissement est utilisée pour le processus PID de refroidissement au lieu du paramètre Ar.

ÉCART DE LA VALEUR DE CONSIGNE

((- Point haut de l'échelle / 2), (Point haut de l'échelle / 2)) unité

PSEE + SUoF est la valeur de consigne utilisée pour les calculs du PID.

Ce paramètre sert à ajuster la bande proportionnelle.

ÉCART DE SORTIE PID

(PID CHAUFFAGE 0,0 ; 100,0)%

(PID REFROIDISSEMENT -100,0, 0,0)%

Ce paramètre est ajouté à la valeur “% sortie” qui est calculée à la fin du PID.

ÉCART DE SORTIE RELATIF AU PID DÉFINI

(PID CHAUFFAGE 0,0 ; 100,0)%

(PID REFROIDISSEMENT -100,0 ; 0,0)%

Ce paramètre est ajouté à la sortie process % qui est

calculé à la fin du PID en fonction de la valeur de consigne du process.

PoSS * PSET / (uPL - LoL)

STABILISATION DE LA VALEUR PROCESS

(1, POINT HAUT DE L'ÉCHELLE) Unité

Elle sert à vérifier si la valeur du process oscille ou non, lorsque le

paramètre Eunn est REun ou RESE, si la condition

PSET - Strn <= valeur Process <= PSET + Strn n'est pas

vraie, alors le dispositif lance automatiquement la fonction de réglage.

POINT BAS DE L'ÉCHELLE : Valeur minimale d'entrée du process pour les entrées Pt-100 et TC. -1999 pour le réglage à deux points fixes des entrées utilisées. Le point bas de l'échelle est le plus bas à partir de tPoL ou tPoH pour le réglage à deux points sélectionnables des entrées utilisées. Le point bas de l'échelle est le plus bas à partir de PoOO ou Po16 pour les entrées à multi-points utilisées.

POINT HAUT DE L'ÉCHELLE : Valeur maximale d'entrée du process pour les entrées Pt-100 et TC. 9999 pour le réglage à deux points fixes des entrées utilisées. Le point haut de l'échelle est le plus haut à partir de tPoL ou tPoH pour le réglage à deux points sélectionnables des entrées utilisées. Le point haut de l'échelle est le plus haut à partir de PoOO ou Po16 pour les entrées à multi-points utilisées.

AJUSTEMENT DE BANDE PROPORTIONNELLE

((- Point haut de l'échelle / 2), (Point haut de l'échelle / 2)) Unit é

Si la fonction Refroidissement est exécutée, la valeur de consigne pour le process Refroidissement est calculée en ajoutant la valeur de consigne PSET et le paramètre o-db.

La forme de contrôle peut être ON/ OFF ou PID.

Si la valeur de consigne pour le chauffage = PSET + SUoF alors la valeur de consigne pour le refroidissement = PSET + SUoF + o-db.

VALEUR DE SORTIE SUR DÉCLENCHEMENT DU CAPTEUR

(PID CHAUFFAGE 0,0 ; 100,0)%

(PID REFROIDISSEMENT -100,0 ; 0,0)%

Au déclenchement du capteur, le contrôle du process peut continuer en saisissant la valeur de sortie % dans le paramètre 5bou.

Si ce paramètre est 0,0, la sortie de contrôle du process n'est pas exécutée lorsque le capteur se déclenche.

Valeur de consigne du démarrage progressif

Il peut être réglé de 0 à 9999 avec les boutons d'augmentation et de décrémentation. Si le paramètre est sélectionné no, La fonction de démarrage progressif devient inactive. À la mise sous tension de l'appareil, si la valeur de réglage du démarrage progressif est différente de no et la valeur de température est inférieure à la valeur de démarrage progressif sur les processus, l'appareil démarre le démarrage progressif, jusqu'à ce que la température atteigne la valeur de consigne de démarrage progressif. Au démarrage progressif, la période de sortie de l'appareil sera la valeur du paramètre SSCt et la sortie de contrôle de l'appareil sera la valeur du paramètre SSCo.

Sortie de contrôle de démarrage progressif

Réglable de 10% à 90% avec les boutons Haut et Bas.

Période de contrôle de démarrage progressif

Il peut être réglé de 1 à 100 s avec les boutons d'augmentation et de décrémentation.

PCnF ConF: Paramètres de configuration de la sortie Process

Il détermine les fonctions des sorties Process

Si la sortie Process est réglée sur Sortie courant, le paramètre oRot est affiché et le paramètre Ctyp peut uniquement être modifié en mode PID.

Si la sortie Process est réglée sur Sortie relais, le paramètre oRot est invisible.

Sortie 0-20mA

Sortie 4-20mA

Il détermine les fonctions des sorties Process

Chauffage

Refroidissement

Il détermine les algorithmes de contrôle des sorties Process

Algorithm de contrôle ON/ OFF

Algorithm de contrôle PID

Valeur hystérésis des sorties Process.

Réglable de 0% à 50% de la pleine échelle. (Activé si le contrôle ON/ OFF est sélectionné).

Il détermine le fonctionnement de l'hystérésis

(Activé si le contrôle ON/ OFF est sélectionné).

SV + HYS/2 et SV - HYS/2

SV et SV+HYS ou SV et SV-HYS

En mode ON/ OFF, cette durée doit expirer pour que la sortie soit énergisée à nouveau. Réglable de 0,0 à 100,0 secondes. (Activé si le contrôle ON/ OFF est sélectionné).

Aln1 ConF: Paramètres de configuration de sortie Alarme 1

Sortie logique 1

Détermine la fonction de sortie logique pour la sortie Alarme 1.

Sortie d'alarme

Sortie des données manuelles/ automatiques

Sortie Alarme du capteur

La sortie est active lorsque la valeur de process est hors bande telle que définie par la valeur minimale d'échelle opérationnelle et la valeur maximale de l'échelle opérationnelle .

Type Alarme 1

Détermine le type d'alarme pour la sortie Alarme 1. Elle est activée si la fonction logique de la sortie Alarme 1 est réglée sur Sortie d'alarme.

Alarme haute Process.

Alarme basse Process.

Alarme haute Déviation.

Alarme basse Déviation.

Alarme Bande de déviation.

Alarme Gamme de déviation.

Valeur d'hystérésis Alarme 1.

Réglable de 0 % à 50 % de l'échelle du process.

( Lol - uPl ) Elle est activée si la fonction logique de la sortie Alarme 1 est réglée sur Sortie d'alarme.

Délai d'activation d'alarme pour la sortie Alarme 1.

Il peut être réglé entre 0 à 9999 secondes. Il est activé si la fonction logique de la sortie Alarme 1 est réglée sur Sortie d'alarme.

Délai d'extinction d'alarme pour la sortie Alarme 1.

Il peut être réglé entre 0 à 9998 secondes. Lorsque la valeur est supérieure à 9998, LECH est affiché. Dans ce cas, la sortie Verrouillage d'alarme est sélectionnée. Si la fonction de sortie logique de la sortie 1 est sélectionnée comme Alarme, le paramètre AoF1 sera activé.

Durée de stabilisation d'alarme pour la sortie d'alarme 1.

Elle peut être réglée de 0 à 99 secondes. Si la fonction de sortie logique de la sortie 1 est sélectionnée comme Alarme, le paramètre ALS1 sera activé. Après la mise sous tension et l'expiration du délai de stabilisation d'alarme, la sortie Alarme 1 est activée lorsque les conditions d'alarme existent selon le paramètre Alt1.

Aln2 ConF: Paramètres de configuration de la sortie Alarme 2

Le menu "Aln2 Conf" est accessible si le paramètre oCnF dans "PCnF ConF" est 0.

Lou2

Détermine la fonction de sortie logique pour la sortie Alarme 2.

0

Sortie d'alarme

[NO TEXT]

Sortie Sélection manuelle/ automatique

2

Sortie d'alarme du capteur

3

La sortie est active lorsque la valeur Process est en dehors de la bande définie par la valeur minimale LoL et la valeur maximale uPL de l'échelle opérationnelle.

ALt2

Détermine le type d'alarme pour la sortie Alarme 2.

Elle est activée si la fonction logique Sortie Alarme 2 est réglée sur Sortie d'alarme.

0

Alarme haute Process.

1

Alarme basse Process.

2

Alarme haute Déviation.

3

Alarme basse Déviation.

4

Alarme Bande de déviation.

5

Alarme Gamme de déviation.

ALH2

Valeur d'hystérésis Alarme 2.

Activé si la fonction logique de la sortie Alarme 2 est réglée sur Sortie d'alarme.

Ron2

Délai d'activation d'alarme pour la sortie Alarme 2.

Il peut être réglé entre 0 à 9999 secondes. Il est activé si la fonction logique de la sortie Alarme 2 est réglée sur Sortie d'alarme.

RoF2

Délai d'extinction d'alarme pour la sortie Alarme 2.

Il peut être réglé entre 0 à 9998 secondes. Lorsque la valeur est supérieure à 9998, LECH est affiché. Dans ce cas, la sortie Verrouillage d'alarme est sélectionnée. Il est activé si la fonction logique de la sortie Alarme 2 est réglée sur Sortie d'alarme.

ALS2

Durée de stabilisation d'alarme pour la sortie d'alarme 2.

Réglable de 0 à 99 secondes. Si la fonction logique de la sortie 2 est sélectionnée comme Alarme, le paramètre ALS2 sera activé. Après la mise sous tension et l'expiration du délai de stabilisation d'alarme, la sortie Alarme 2 est activée lorsque les conditions d'alarme du paramètre Alt2 sont réalisées.

Gen ConF : Paramètres généraux

Limite basse de la valeur de consigne Process ( Lol, SU-u ) Unité

Limite haute de la valeur de consigne Process (SU-L, uPL) Unité

Protection des valeurs de consigne pour l'alarme

Les valeurs de consigne pour l'alarme peuvent être modifiées.

Les valeurs de consigne pour l'alarme ne peuvent pas être modifiées. Les paramètres des valeurs de consigne pour les alarmes (ALr1 et ALr2) ne sont pas accessibles.

Protection du bouton de sélection AUTO / MANUEL

La sélection Auto ou Manuelle est possible avec le bouton A/M de l'écran principal Opération.

La sélection Auto ou Manuelle n'est pas possible avec le bouton A/M de l'écran principal Opération.

Protection du bouton AT (AUTO TUNE)

Le réglage des limites peut être activé ou désactivé avec le bouton AT (Auto Tune) dans l'écran Opération.

Le réglage des limites ne peut pas être activé ou désactivé avec le bouton AT (Auto Tune) dans l'écran Opération.

PASS ConF : Mot de passe du technicien

Mot de passe du technicien (0, 9999)

Il sert à accéder aux paramètres Technicien. Il peut être sélectionné de 0 à 9999.

Si ce paramètre est ____ l'accès aux paramètres du technicien n'est pas protégé par un mot de passe.

Si ce paramètre n'est pas égal à "0" et que l'utilisateur souhaite accéder aux paramètres du technicien :

1- Si le technicien ne saisit pas le mot de passe ECPS correctement : L'écran Opération est affiché sans accès aux paramètres.

2- Lorsque ECPS est affiché en haut de l'écran et 0 en bas de l'écran, si le technicien appuie sur le bouton SET sans saisir le mot de passe (pour lire les paramètres), il peut voir tous les menus et les paramètres sauf le menu Mot de passe du technicien ("Pass Conf"), mais il ne peut pas modifier les paramètres.

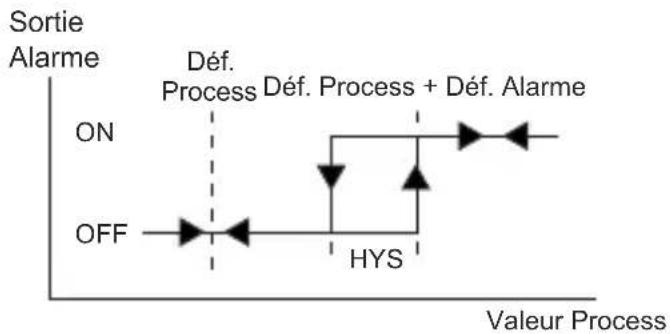

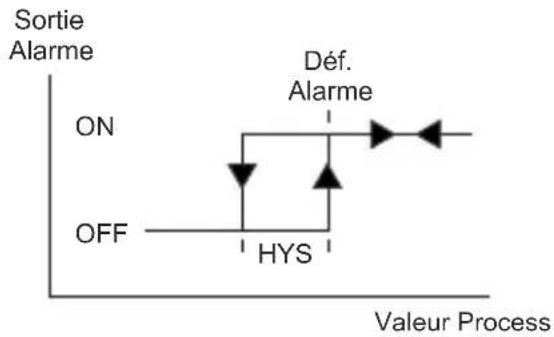

Alarme haute Process


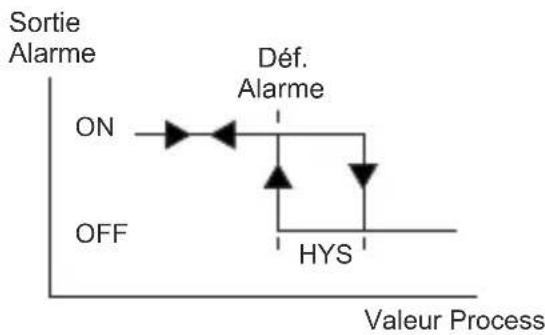

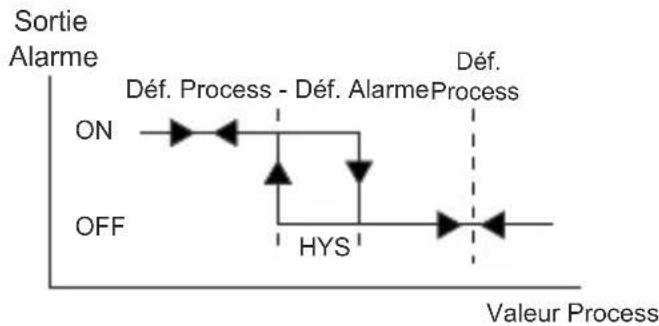

Alarme basse Process

Alarme haute Déviation

Alarme basse Déviation


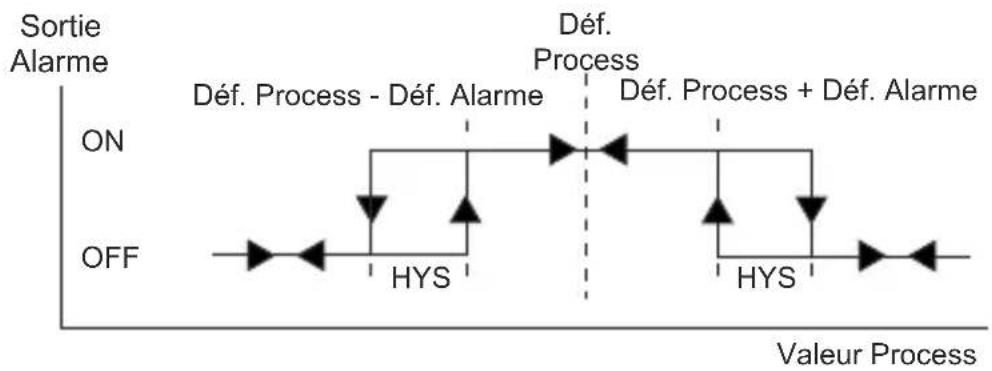

Alarme Bande de déviation


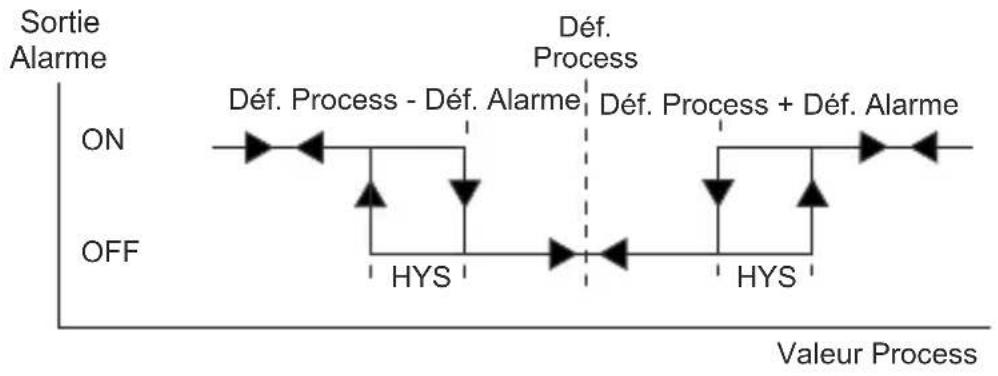

Alarme Gamme de déviation

Messages d'erreur des contrôleurs de process ESM-4435.

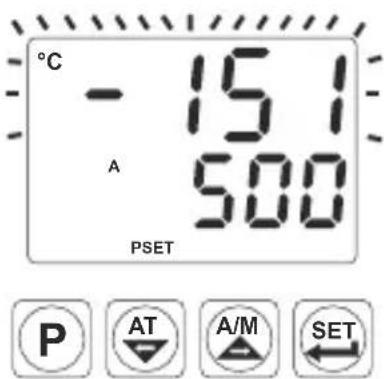

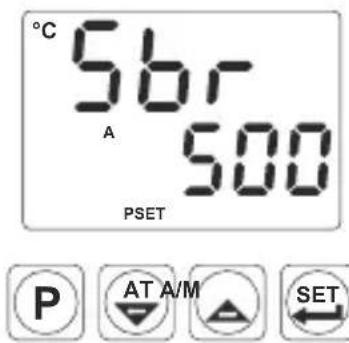

1 - Erreur du capteur dans les entrées analogiques. La connexion du capteur est erronée ou la connexion au capteur n'est pas établie.

°C - 15.1 A 500 PSET P AT A/M SET

2 - Si la valeur en haut de l'écran clignote Si la valeur d'entrée analogique est inférieure à la valeur minimale de l'échelle opérationnelle, la valeur lol affichée en haut de l'écran clignote.

°C 851 A 500 PSET

3 - Si la valeur en haut de l'écran clignote Si la valeur d'entrée analogique est supérieure à la valeur maximal opérationnelle uPL, clignote en haut de l'écran.

4 - Si le mot de passe du technicien n'est pas "0" et que le technicien accède aux paramètres avec le bouton SET sans saisir son mot de passe, il ne pourra pas modifier les paramètres. S'il appuie sur le bouton Haut ou Bas, un message d'erreur sera affiché en bas de l'écran, comme indiqué sur la gauche.

°C 26 PO A 500 AO2 -AT- PSET

5 - Si le réglage ne peut pas être terminé en huit heures, le voyant LED AT clignote. Pour annuler le clignotement, cliquez sur le bouton Enter.

℃ ALn1 Conf

6 - Après 120 secondes d'inactivité dans le menu Technicien, le dispositif affiche l'écran Opération.

Avant d'installer ce produit, veuillez lire attentivement le manuel d'utilisation et les avertissements ci-dessous.

Contenu :

• Unité monobloc
• Fixation à deux éléments
• Manuel d'utilisation

Avant son installation, vérifiez visuellement que le produit n'a pas été endommagé pendant le transport. Il incombe à l'acheteur de faire installer ce produit par un technicien qualifié en électricité et mécanique.

En cas de risque d'accident causé par un défaut ou une panne de ce produit, coupez le courant et isolez ce produit du système électrique.

Cette unité est normalement fournie sans fusible ou interrupteur d'alimentation. Utilisez l'interrupteur d'alimentation et le fusible du système le cas échéant.

Vérifiez que la tension d'alimentation correspond aux caractéristiques de cette unité pour éviter une panne ou de la détériorer.

Le courant doit rester couper jusqu'à ce que tout le câblage soit terminé pour éviter tout risque de court-circuit ou de choc électrique.

Ne jamais tenter d'ouvrir, démonter, modifier, réparer ce produit. Toute tentative d'ouverture de ce produit peut provoquer une panne, un choc électrique, un incendie.

Ne pas utiliser ce produit dans une atmosphère dangereuse, combustible ou explosive. Pendant l'installation mécanique, prenez les précautions nécessaires pour ne pas vous blesser sur les bords irréguliers de l'orifice dans le panneau métallique.

Vous devez utiliser les pinces de fixation du produit pour l'installer. Ce produit ne doit pas être installé sans les fixations appropriées. Prenez les précautions nécessaires pour que ce produit ne puisse pas tomber pendant le montage.

Il vous incombe de vérifier que ce produit est toujours installé et utilisé conformément à son manuel d'utilisation.

Garantie

EMKO Elektronik garantit que ce produit est fourni sans défaut de fabrication ou de matériau. Cette garantie est valide pendant deux ans. La période de garantie débute à la date de livraison.

Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.

Entretien

Les opérations de maintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez le courant avant d'accéder aux composants. Ne pas nettoyer le boîtier avec un solvant à base d'hydrocarbure (pétrole, trichloréthylène, etc.). L'utilisation d'un solvant peut réduire la fiabilité mécanique du produit. Utilisez un chiffon légèrement imprégné d'eau ou d'alcool éthylique pour nettoyer le boîtier en plastique.

Autres informations

Informations sur le fabricant:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Téléphone : [phone]

Fax : [phone]

Informations sur le service de réparation et de maintenance :

Emko Elektronik Sanayi ve Ticaret A.Ş.

A	Tension d'alimentation
1	100-240V ~ (-%15; +%10) 50/60Hz - 6VA
2	24V ~ (-%15; +%10) 50/60Hz - 6VA 24V --- (-%15; +%10) - 6W
9	48V --- (-%15; +%10) - 6VA
BC	Type d'entrée	Echelle
20	Configurable (Tableau 1) Tableau 1
D	Communication série
0	Aucun
E	Sortie 1 (Alarme 1)
1	Sortie relais (5A@250V~ sur charge résistive)
FG	Sortie 2 (Alarme 2)
01	Sortie relais (5A@250V~ sur charge résistive)
HI	Sortie 3 (Process)
01	Sortie relais (5A@250V~ sur charge résistive)
04	Sortie courant ((0/4 à 20mA---; 0/2 à 10V---)

Tableau 1

BC	Type d'entrée (TC)	Échelle (°C)	Echelle (°F)
21	L, Fe Const DIN43710	-100°C, 850°C	-148°F, 1562°F
22	L, Fe Const DIN43710	-100,0°C, 850,0°C	-148,0°F, 999,9°F
23	J, Fe CuNi IEC584.1(ITS90)	-200°C, 900°C	-328°F, 1652°F
24	J, Fe CuNi IEC584.1(ITS90)	-199,9°C, 900,0°C	-199,9°F, 999,9°F
25	K, NiCr Ni IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
26	K, NiCr Ni IEC584.1(ITS90)	-199,9°C, 999,9°C	-199,9°F, 999,9°F
27	R, Pt13%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
28	S, Pt10%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
29	T, Cu CuNi IEC584.1(ITS90)	-200°C, 400°C	-328°F, 752°F
30	T, Cu CuNi IEC584.1(ITS90)	-199,9°C, 400,0°C	-199,9°F, 752,0°F
31	B, Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44°C, 1800°C	111°F, 3272°F
32	B, Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44.0°C, 999,9°C	111,0°F, 999,9°F
33	E, NiCr CuNi IEC584.1(ITS90)	-150°C, 700°C	-238°F, 1292°F
34	E, NiCr CuNi IEC584.1(ITS90)	-150,0°C, 700,0°C	-199,9°F, 999,9°F
35	N, Nicrosil Nisil IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
36	N, Nicrosil Nisil IEC584.1(ITS90)	-199,9°C, 999,9°C	-199,9°F, 999,9°F
37	C, (ITS90)	0°C, 1700°C	32°F, 3261°F
38	C, (ITS90)	0,0°C, 999,9°C	32,0°F, 999,9°F
BC	Type d'entrée (RTD)	Échelle (°C)	Echelle (°F)
39	PT 100, IEC751(ITS90)	-200°C, 650°C	-328°F, 1202°F
40	PT 100, IEC751(ITS90)	-199,9°C, 650,0°C	-199,9°F, 999,9°F

BC	Type d'entrée (Courant/ tension---)	Echelle
41	0...50mV---	-1999,9999
42	0...5V ---	-1999,9999
43	0...10V ---	-1999,9999
44	0...20mA ---	-1999,9999
45	4...20mA ---	-1999,9999

Le tableau ci-dessus liste toutes les informations requises pour commander des ESM-4435. L'utilisateur peut créer sa configuration spécifique à partir des informations et des codes listés et les convertir en codes de commande.

La tension d'alimentation et les autres spécifications doivent être spécifiées. Veuillez remplir les codes de commande en fonction de vos besoins.

Veuillez nous contacter si vos besoins ne correspondent pas aux normes.

~signifie Vca, ---signifie Vcc, ≈signifie Vca et Vcc

Votre partenaire technologique

Nous vous remercions d'avoir choisi les produits Emko Elektronik. Vous pouvez télécharger le manuel d'utilisation sur notre site internet.

www.emkoelektronik.com.tr

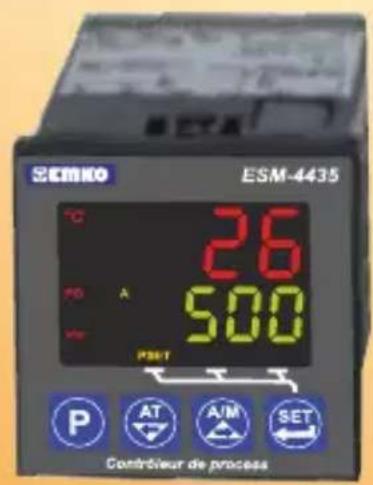

SEMKO ESM-4435 °C 26 P0 A 500 SET P AT AIM SET Contrôvieur de process

CE UK CA EAC
