| Type de produit | Régulateur de température numérique |
| Marque | Emko |
| Modèle | ESM-3712-HCN |
| Catégorie | Contrôleur de température |
| Dimensions (L x H x P) | 76 mm x 34,5 mm x 71 mm |
| Découpe du panneau | 71 mm x 29 mm |
| Poids | Environ 0,20 kg |
| Protection du boîtier | IP65 en façade, IP20 à l'arrière (NEMA 4X) |
| Alimentation | 230 V~ (±15%) 50/60 Hz - 1,5 VA ; options : 115 V~, 24 V~, 10-30 V= |
| Entrées capteur | NTC (10 kΩ @25°C), PTC (1000 Ω @25°C), thermocouple type J ou K (IEC584.1), PT-100 ou PT-1000 (IEC751) à 2 fils |
| Plages de mesure | NTC : -50°C à 100°C ; PTC : -50°C à 150°C ; type J : 0°C à 800°C ; type K : 0°C à 999°C ; PT-100 : -50°C à 400°C ; PT-1000 : -50°C à 400°C |
| Sorties relais | Compresseur : 16(8) A @ 250 V~ (charge résistive) ; Alarme : 5 A @ 250 V~ (charge résistive) |
| Contrôle | ON/OFF avec hystérésis réglable |
| Affichage | 4 chiffres LED rouges (hauteur 14 mm) |
| DEL indicateurs | S (vert), P (vert), A (vert), °C (jaune), °F (jaune), sortie compresseur (rouge), sortie alarme (rouge) |
| Avertisseur interne | ≥83 dB, programmable |
| Communication | Modbus RTU (RS-485) ou ProKey |
| Température de fonctionnement | 0°C à 50°C |
| Humidité de fonctionnement | Jusqu'à 90% HR (sans condensation) |
| Altitude maximale | 2000 m |
| Entretien et nettoyage | Nettoyer avec un chiffon imbibé d'alcool éthylique ou d'eau ; ne pas utiliser de solvants à base d'hydrocarbures |
| Sécurité | Ne pas utiliser en atmosphère explosive ou corrosive ; couper l'alimentation avant intervention ; installation par un technicien qualifié |
| Garantie | 2 ans (couverture des défauts de matériaux et de fabrication) |
| Fabricant | Emko Elektronik Sanayi ve Ticaret A.Ş., Bursa, Turquie |
FOIRE AUX QUESTIONS - ESM-3712-HCN Emko
Questions des utilisateurs sur ESM-3712-HCN Emko
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Contrôleur de température au format PDF gratuitement ! Retrouvez votre notice ESM-3712-HCN - Emko et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ESM-3712-HCN de la marque Emko.
MODE D'EMPLOI ESM-3712-HCN Emko
1. Increment Button :
ESM-3712-HCN Taille DIN 77 x 35 Régulateur de température numérique (ALARME+SET)
- Affichage à 4 chiffres
- Entrée NTC ou
Entrée PTC ou
Entrée de thermocouple de type J ou,
Entrée de thermocouple de type K ou entrée PT-100 à 2 fils ou, Entrée PT-1000 à 2 fils (doit être déterminé à la commande). - Contrôle de température ON/OFF
- 2 sorties pour les commandes du compresseur et de l'alarme
- Fonctions de chauffage ou de refroidissement programmables
- Sélection de la commande avec hystérésis
- Écart de température réglable
- Limite haute et limite basse de la valeur de consigne du process et de l'alarme
- Le mode de sélection du fonctionnement du compresseur fonctionne en continu, s'arrête ou fonctionne périodiquement en cas de défaillance du capteur
- Temporisations pour la protection du compresseur
- Paramètres de l'alarme
- Valeur de consigne d'alarme réglable à partir du panneau avant
- Avertisseur interne réglable en fonction de la défaillance du capteur et de l'état d'alarme
- Protection par mot de passe pour la section de programmation
- Installation de paramètres à l'aide de la ProKey
- Accès à distance, collecte et contrôle de données grâce à Modbus RTU
- Possède le marquage CE selon les normes européennes
1. Préface
Les régulateurs de température série ESM-3712HCN sont conçus pour mesurer et réguler la température. Ils peuvent être utilisés dans de nombreuses applications grâce à leur facilité d'utilisation, forme de contrôle ON/OFF et propriétés du temps de cuisson. Voici quelques domaines d'application utilisés :
Domaines d'application
Applications
Verre
Chauffage
Alimentation
Fours
Plastique
Incubateurs
Pétrochimie
Stockages
Textile,
Climatisation automatique
Industries de la production des machines, etc... Etc.
1.1 Évaluations environnementales

Température de fonctionnement : 0 à 50°C

Humidité max. de fonctionnement : 90% Hr (sans condensation)

Altitude
: Jusqu'à 2000 m.

Conditions interdites:
Atmosphère corrosive
Atmosphère explosive
Applications intérieures
(L'appareil est conçu uniquement pour les applications industrielles)
1.2 Caractéristiques générales
Standard
230V (%15) 50/60Hz~±
Tension d'alimentation en option
115 V(±%15) 50/60Hz,
24 V(±%15) 50/60Hz,
24 V(±%15) 50/60Hz,
10 - 30 V ---
NTC, PTC,
TC de type J ou K
PT-100 à 2 fils
PT-1000 à 2 fils
ESM-3712-HCN
Entrée
d'alimentation
Entrée du capteur
de température
Sortie du compresseur
Fonctionnement ON/OFF
de la fonction de chauffage
ou de refroidissement
Sortie de l'alarme
Fonctionnement ON/OFF
de la Sortie de contrôle
d'alarme
1.3 Installation
Une inspection visuelle de ce produit pour détecter d'éventuels dommages survenus durant la livraison est recommandée avant l'installation. Il est de votre responsabilité de vous assurer que les techniciens mécaniques et électriques qualifiés installent ce produit.
En cas de danger d'accident grave résultant d'une défaillance ou d'un défaut dans l'appareil, mettez le système hors tension et déconnectez le raccordement électrique de l'appareil du système.
L'appareil est normalement fourni sans interrupteur d'alimentation ni fusible.
Veillez à utiliser la tension nominale d'alimentation pour protéger l'appareil contre les dommages et pour éviter toute défaillance.
Gardez l'appareil hors tension jusqu'à ce que tout le câblage soit terminé afin d'éviter tout choc électrique et tout problème dans l'appareil.
Ne tentez jamais de démonter, modifier ou réparer cet appareil. Toute tentative d'ouverture de ce produit peut provoquer une panne, un choc électrique, un incendie.
N'utilisez pas l'appareil dans les atmosphères gazeuses, inflammables ou explosives.
Pendant l'installation mécanique, prenez les précautions nécessaires pour ne pas vous blesser sur les bords irréguliers de l'orifice dans le panneau métallique.
Le montage du produit sur un système doit être fait avec ses pinces de fixation. N'effectuez pas le montage de l'appareil avec la pince de fixation inappropriée. Assurez-vous que le produit ne tombera pas pendant le montage.
Il vous incombe de vérifier que ce produit est toujours installé et utilisé conformément à son manuel d'utilisation.
1.4 Garantie
EMKO Elektronik garantit que le matériel livré est exempt de défauts de matériaux et de fabrication. Cette garantie est valide pendant deux ans. La période de garantie commence à partir de la date de livraison. Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.
1.5 Maintenance
Les opérations de maintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez l'alimentation de l'appareil avant d'accéder aux composants. Ne nettoyez pas le boîtier avec des solvants à base d'hydrocarbures (essence, trichloréthylène, etc.). L'utilisation de ces solvants peut réduire la fiabilité mécanique du produit. Utilisez un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer le boîtier en plastique.
1.6 Société du fabricant
Informations sur le fabricant :
Emko Elektronik Sanayi ve Ticaret A.Ş.
Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No: 6 16369 BURSA/TURQUIE
Téléphone : +90 224 261 1900
Fax : +90 224 261 1912
Informations sur le service de réparation et de maintenance :
Emko Elektronik Sanayi ve Ticaret A.Ş.
Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No: 6 16369 BURSA /TURQUIE
Téléphone : +90 224 261 1900
Fax : +90 224 261 1912

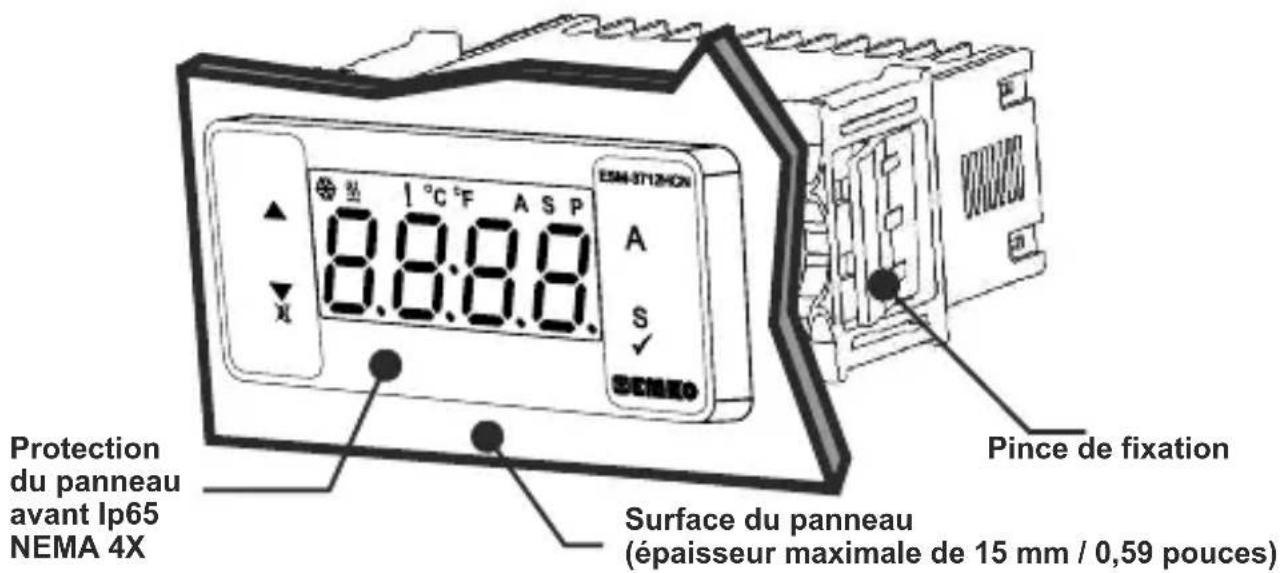

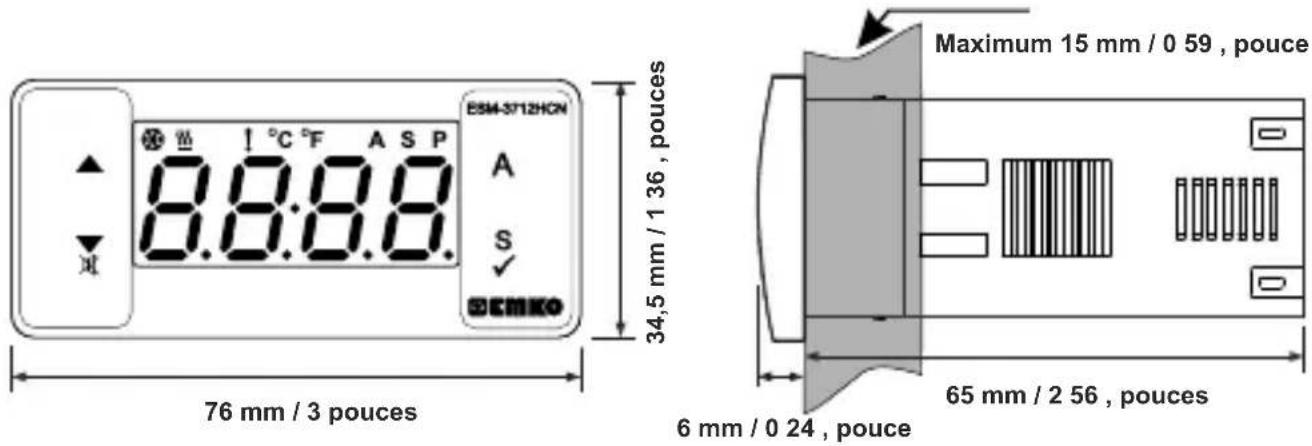

2. Description générale

other
| Section | Thickness (mm) | Pouce Count (pouces) | |---------|----------------|----------------------| | Top Left | 29 | 1 | | Top Right| 50 | 1,97 | | Bottom Left | 71 | 2,79 | | Bottom Right | 110 | 4,33 |2.3 Montage sur panneau

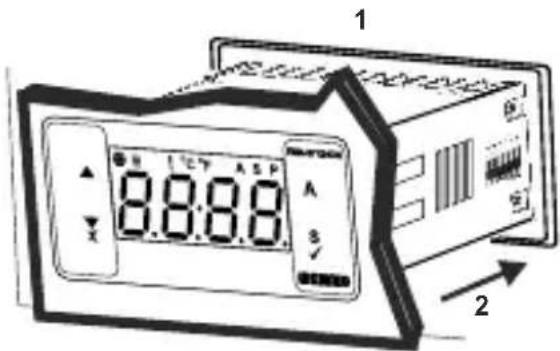

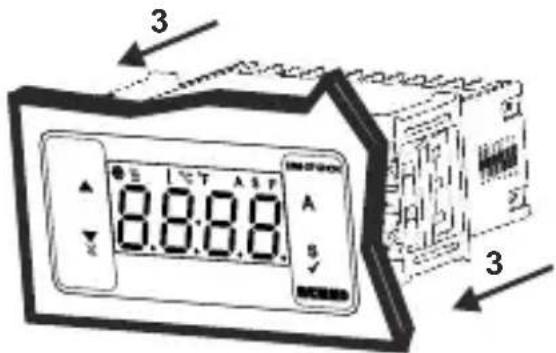

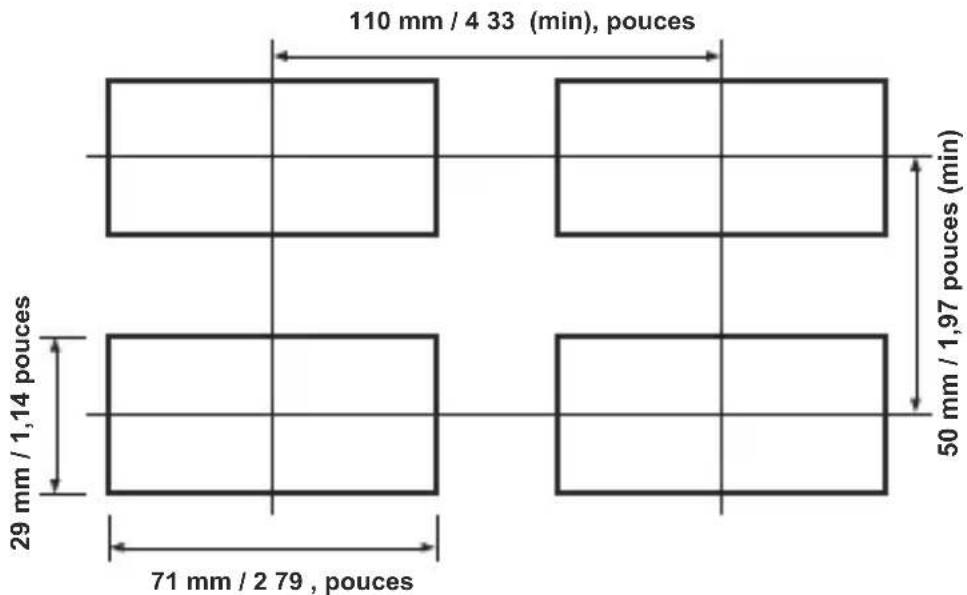

1-Avant de monter l'appareil dans votre panneau, assurez-vous que la découpe a la taille appropriée.
2-Insérez l'appareil à travers la découpe. Si les pinces de fixation sont sur l'appareil, enlevez-les avant d'insérer l'appareil dans le panneau.

3-Insérez les brides de fixation dans les prises de fixation situées à droite et à gauche du produit et immobilisez complètement l'appareil dans le panneau.

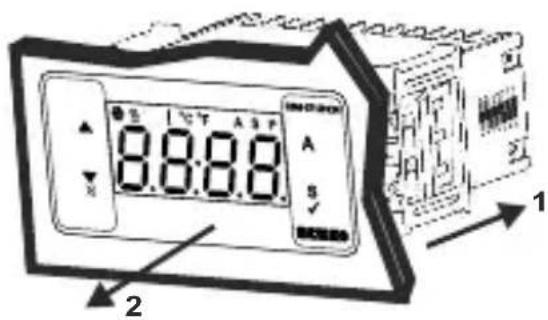

2.4 Retrait du panneau

1-Tirez les pinces de fixation des prises de fixation gauche et droite.
2-Tirez l'appareil à travers la face avant du panneau.

Avant de commencer à retirer l'unité du panneau, éteignez l'appareil et le système connexe.
3. Utilisation de la Prokey
POUR UTILISER PROKEY, LA VALEUR DU PARAMÈTRE PrC DOIT ÊTRE DE « 0 ». SI PrC=1 ET QUE LA TOUCHE ▼ EST APPUYÉE, LE MESSAGE E r r SERA ALORS AFFICHÉ. 10s. PLUS TARD, L'APPAREIL REVIENDRA À L'ÉCRAN PRINCIPAL DE L'OPÉRATION OU VOUS POUVEZ APPUYER SUR LA TOUCHE SET POUR RETOURNER À L'ÉCRAN PRINCIPAL DE L'OPÉRATION.
TÉLÉCHARGEMENT DE L'APPAREIL À LA PROKEY
- L'appareil est programmé en utilisant les paramètres.
- Mettez l'appareil sous tension, puis insérez la PROKEY et appuyez sur la touche ▼. Le message uPL est affiché à l'écran. Lorsque le chargement est terminé, le message End est affiché.
- Appuyez sur une touche pour revenir à l'écran principal.
- Retirez la PROKEY.
REMARQUE : Le message Err est affiché lorsqu'une erreur survient lors de la programmation. Si vous voulez recharger, insérez la PROKEY et appuyez sur la touche ▼. Si vous voulez quitter, retirez la PROKEY et appuyez sur la touche ▼. L'appareil affichera l'écran principal.
TÉLÉCHARGEMENT DE LA PROKEY À L'APPAREIL
- Éteignez l'appareil.
- Insérez la ProKey puis mettez l'appareil sous tension.
- Lorsque l'appareil est sous tension, le téléchargement des valeurs des paramètres dans la ProKey démarre sur l'appareil automatiquement. Dans un premier temps, le message dU est affiché à l'écran, lorsque le chargement est terminé, le message End est affiché.
- Après 10 secondes, l'appareil commence à fonctionner avec de nouvelles valeurs de paramètres.
- Retirez la PROKEY.
REMARQUE : Le message [Err] est affiché lorsqu'une erreur survient lors de la programmation. Si vous voulez recharger, éteignez l'appareil et insérez la PROKEY puis, mettez sous tension l'appareil. Si vous voulez quitter, retirez la PROKEY et appuyez sur la touche ▼ . L'appareil affichera l'écran principal.

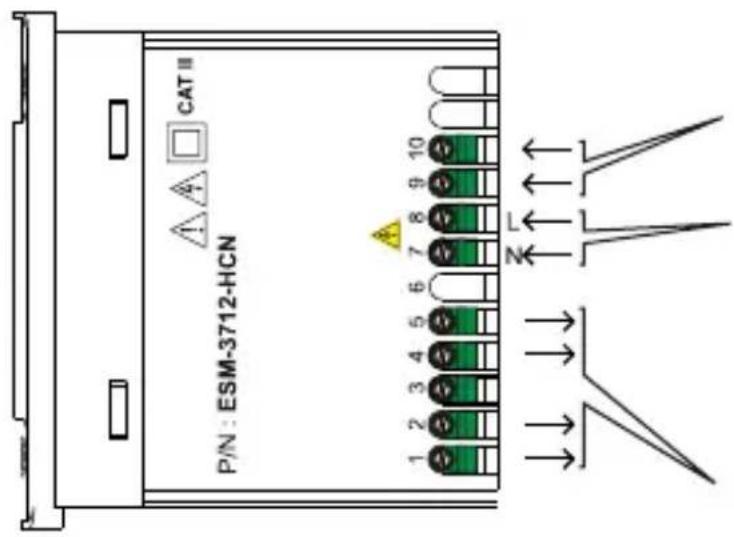

4. Schéma de câblage électrique
Entrée de tension d'alimentation
230V\~(%15) 50/60Hz
115V\~(%15) 50/60Hz
24V\~(‰15) 50/60Hz
24V(15) 50/60Hz
10...30 V-
Doit être déterminé dans l'ordre.
Sorties relais
du process et d'alarme

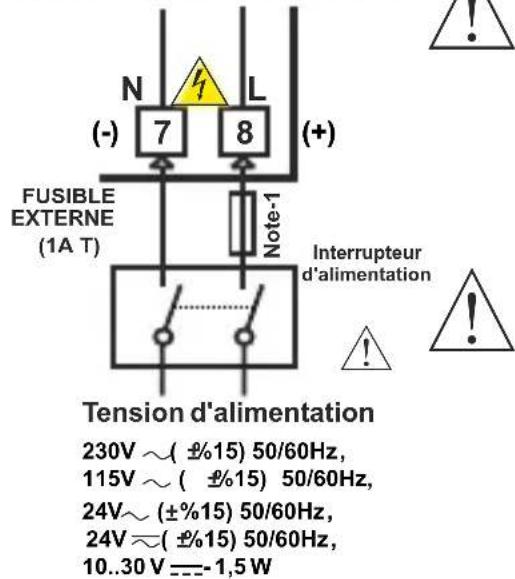

4.1 Connexion de l'entrée de la tension d'alimentation de l'appareil
Connexion de l'alimentation
Remarque-1 : Un fusible externe est recommandé.

Assurez-vous que la tension d'alimentation est la même que celle indiquée sur l'appareil.
Mettez l'appareil sous tension uniquement après que toutes les connexions électriques ont été achevées.
La plage de la tension d'alimentation doit être déterminée dans l'ordre. Lors de l'installation de l'appareil, la plage de tension d'alimentation doit être contrôlée et la tension d'alimentation appropriée doit être appliquée à l'appareil.
Il n'y a pas d'interrupteur d'alimentation sur l'appareil. Ainsi donc, un interrupteur d'alimentation doit être ajouté à l'entrée de tension d'alimentation.
L'interrupteur d'alimentation électrique doit être bipolaire pour séparer la phase et le neutre. L'état ON/OFF de l'interrupteur d'alimentation est très important dans la connexion électrique.
Le fusible externe qui régule les entrées d'alimentation ∼ doit être connecté à la phase. Le fusible externe qui régule les entrées d'alimentation === doit être connecté à (+).

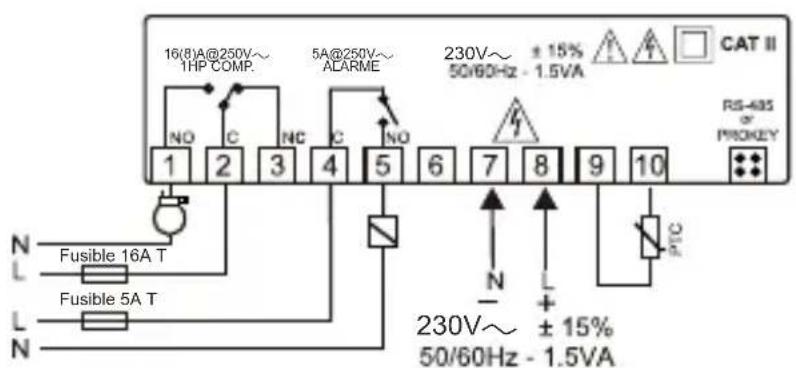

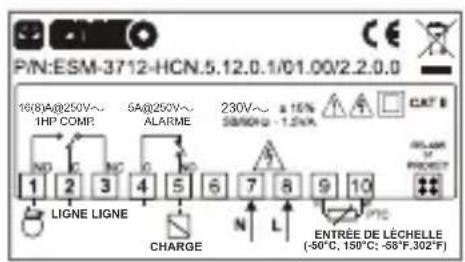

4.2 Étiquette du dispositif et schéma de câblage
SCHÉMA DE CÂBLAGE DE 230V \~


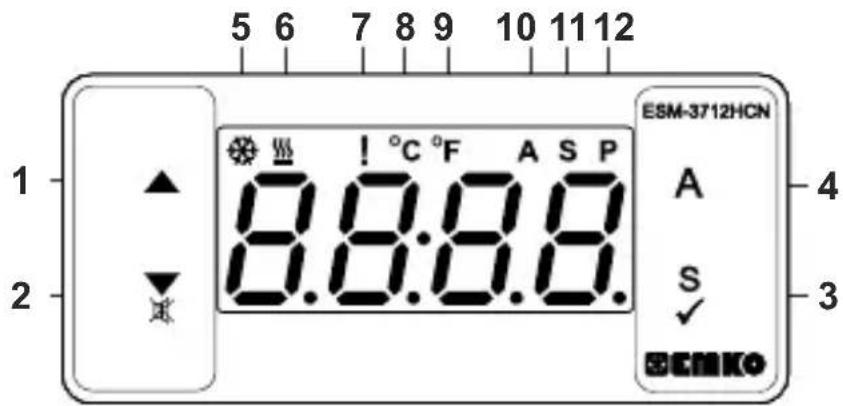

1. Touche d'incrémentation :
** Elle est utilisée pour augmenter la valeur à l'écran Set et dans le mode de programmation.
** Dans l'écran d'opération principal: Après avoir appuyé sur ce bouton pendant 5 secondes, la sortie d'alarme sera active manuellement pendant que vous appuyez sur le bouton. La sortie d'alarme sera passive après avoir relâché le bouton.
2. Touche de décrémentation, de désactivation de l'avertisseur et de téléchargement à la Prokey :
** Elle est utilisée pour diminuer la valeur à l'écran Set et dans le mode de programmation.
** Elle est utilisée pour désactiver l'avertisseur.
** Si Prc = 0, elle est utilisée pour télécharger de l'appareil à la ProKey.
3. Touche Set :
** Sur l'écran principal; si cette touche est enfoncée, la valeur de consigne sera affichée. La valeur peut être modifiée à l'aide des touches d'incrémentation et de décrémentation. Lorsque le bouton Set est appuyé à nouveau, la valeur est enregistrée et revient à l'écran principal.
** Pour accéder à l'écran de programmation ; dans l'écran principal, appuyez sur cette touche pendant 5 secondes.
** Elle est utilisée pour sauvegarder la valeur à l'écran Set et à l'écran de programmation.
4. Bouton de réglage d'alarme :
** Dans l'écran principal; si ce bouton est appuyé, la valeur de consigne Alarme va s'afficher. La valeur peut être modifiée à l'aide des boutons d'incrémentation et de décrémentation. Lorsque le bouton Set est appuyé à nouveau, la valeur est enregistrée et revient à l'écran principal.
DESCRIPTION DES DEL
5. Del refroidissement :
** Cette Del indique que la régulation du refroidissement est sélectionnée et que le relais de sortie du process est actif. Si l'un des temps de protection du compresseur est actif, cette del clignote.
6. Del chauffage :
** Cette Del indique que la régulation du chauffage est sélectionnée et que le relais de sortie du process est actif.
7. Del alarme :
** Il est actif dans tous les états d'alarme.
8. DEL Celcius :
** Indique que l'appareil est en modé C.
9. DEL Fahrenheit :
** Indique que l'appareil est en mode F.
10. Del réglage d'alarme :
** Il est actif pour indiquer es états d'alarme.
11. DEL Set :
** Indique que l'appareil est en mode de changement de valeur de consigne.
12. DEL Programme :
** Clignote en mode de programmation.
6. Modification et enregistrement de la température de consigne
Écran principal


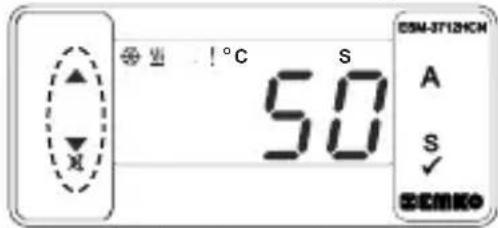

Écran Valeur de consigne
Écran Valeur de consigne

Lorsque la touche ENTER est enfoncée, la température de consigne peut être sauvegardée.
Écran principal
Paramètre de la température de consigne (par défaut = 30) ADRESSE DU MODBUS : 40001
La température de consigne peut être définie entre la température minimale de consigne et la température maximale de consigne .
6.1 Modification et enregistrement de la valeur de consigne Alarme
Écran réglage d'alarmeÉcran pri

Lorsque le bouton ALARM SET est appuyé, la Del "A" sera active et la valeur de consigne de la température va s'afficher.

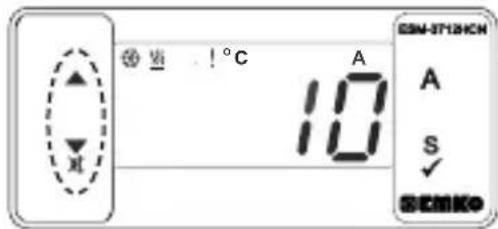

La valeur réglage d'alarme peut être modifiée à l'aide des boutons d'incrémentation et de décrémentation.
Écran réglage d'alarme

Si aucune opération n'est effectuée dans le mode de modification de la valeur de consigne Alarme et le mode de modification de la valeur de consigne process valeur pendant 20 secondes, l'appareil revient automatiquement à l'écran principal.

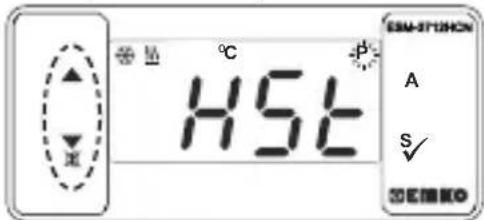

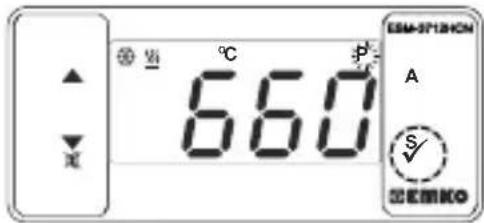

6.2 Liste des paramètres du mode de programmation

Paramètre de sélection de l'unité de température (par défaut = 0) ADRESSE DU MODBUS : 40002

°C sélectionné.
°F sélectionné.

Paramètre d'activation du signe décimal (par défaut = 0 ) ADRESSE DU MODBUS : 40003

Désactiver.
Activer.

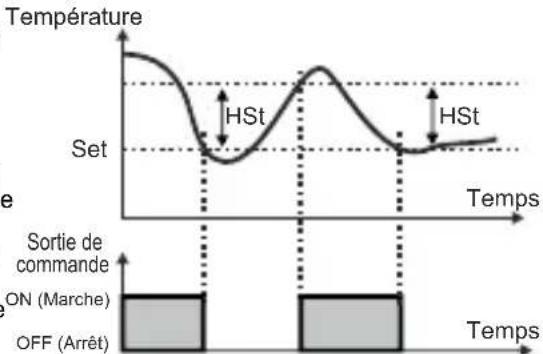

Paramètre d'hystérésis pour la sortie compresseur (Par défaut = 1) ADDRESSE DU MODBUS : 40004
de 1 à 20°C pour NTC (-50°C, 100°C) ou PTC (-50°C, 150°C) ou TC de type J (0°C, 800°C) ou TC de type K (0°C, 1000°C ou PT-100 Type (-50°C, 400°C) ou PT-1000 Type (-50°C, 400°C) ou PT-100 Type (-20°C, 100°C);
de 1 à 36°F pour NTC (-58°F, 212°F) ou PTC (-58°F, 302°F) ou TC de type J (32°F, 1472°F) ou TC de type K (32°F, 1830°F) ou PT-100 (-58°F, 752°F) ou PT-1000 Type (-58°F, 752°F) ou PT-100 Type (-4°F, 212°F);
de 0,1 à 10,0°C pour NTC (-50,0°C, 100, 0°C) ou PTC (-50,0°C, 150, 0°C) ou PT-100 (-19,9°C, 99,9°C);
de 0,1 à 18,0°F pour NTC (-58,0°F, 212,0°F) ou PTC (-58,0°F, 302,0°F) ou PT-100 (-4,0°F, 212,0°F).

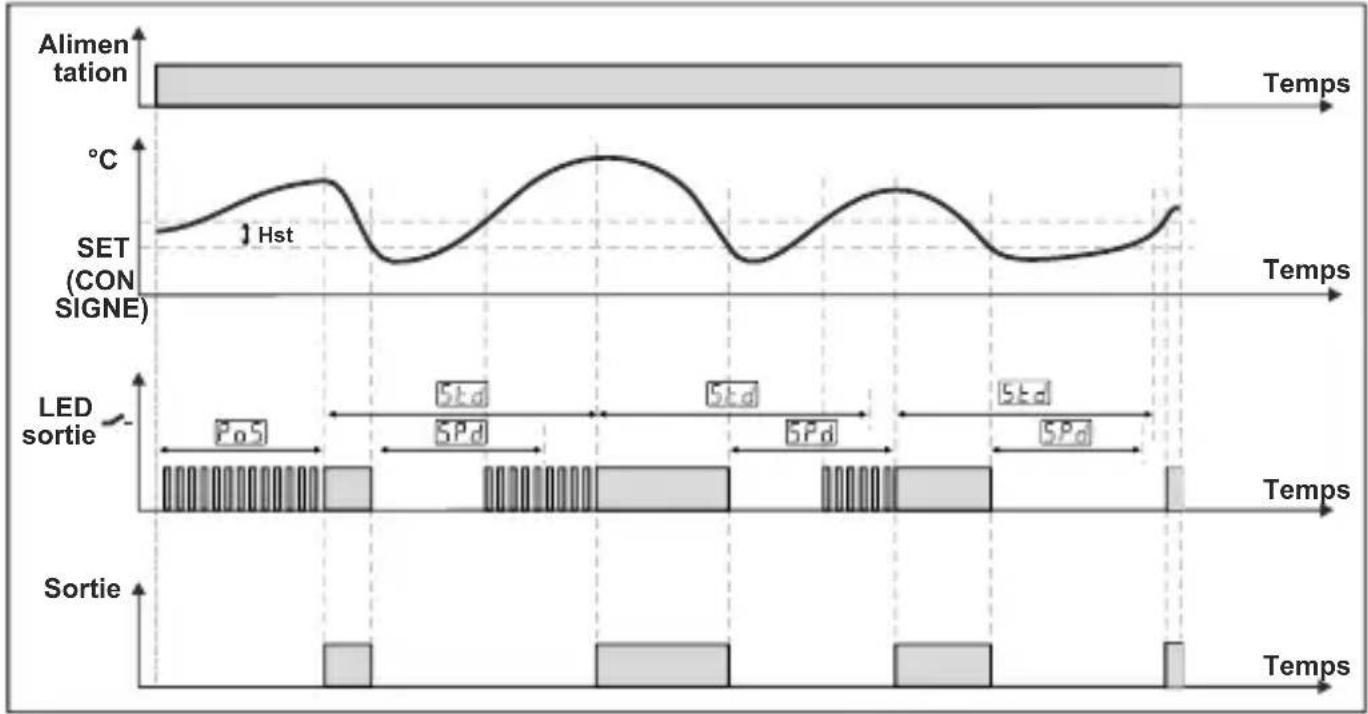

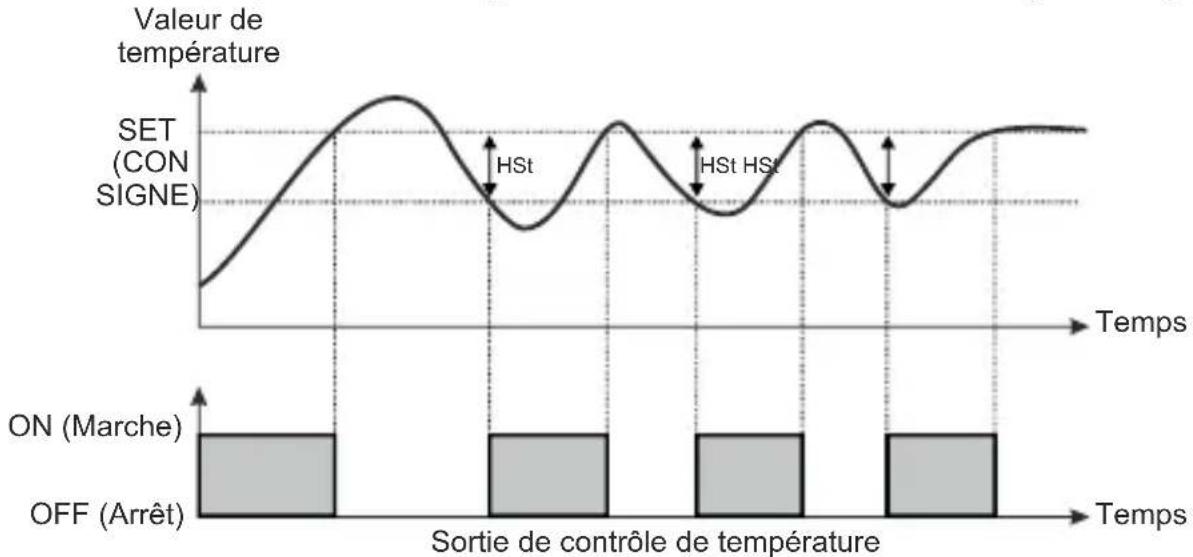

Dans l'algorithme de contrôle ON/OFF, la valeur de température essaie de rester égale à la valeur de consigne en ouvrant ou en fermant le dernier élément de commande. Avec le système contrôlé ON/OFF, la valeur de température oscille en permanence. La période ou l'amplitude d'oscillation de la valeur de la température autour de la valeur de consigne change selon le système contrôlé. Pour réduire la période d'oscillation de la valeur de la température, une zone de seuil est formée en dessous ou autour de la valeur de consigne et cette zone est appelée hystérésis.

Paramètre Température de consigne minimale (valeur par défaut = valeur minimale de l'échelle de l'appareil) ADRESSE DU MODBUS : 40005
La température de consigne ne peut pas être inférieure à cette valeur.
Cette valeur peut être réglée de la valeur minimale de l'échelle de l'appareil à la température de consigne maximale ^5,6,7 .

Paramètre Température de consigne maximale (valeur par défaut = valeur maximale de l'échelle de l'appareil) ADRESSE DU MODBUS : 40006
La température de consigne ne peut pas être supérieure à cette valeur. Cette valeur peut être réglée de la température de consigne minimale Sul à la valeur maximale de l'échelle de l'appareil.

Paramètre écart de température (par défaut = 0) ADRESSE DU MODBUS : 40007
de -20 à 20 °C pour NTC (-50°C, 100°C) ou PTC (-50°C, 150°C) ou TC de type J (0°C, 800°C) ou TC de type J (0°C, 1000°C) ou PT-100 (-50°C, 400°C) ou PT-1000 (-50°C, 150°C) ou PT-100 (-20°C, 100°C);
de -36 à 36 °F pour NTC (-58°F, 212°F) ou PTC (-58°F, 302°F) ou TC de type J (32°F, 1472°F) ou TC de type K (32°F, 1830°F) ou PT-100 (-58°F, 752°F) ou PT-1000 (-58°F, 752°F) ou PT-100 (-4°F, 212°F);
de -10,0 à 10,0°C pour NTC (-50.0°C, 100.0°C) ou PTC (-50.0°C, 150.0°C) ou PT-100 (-19.9°C, 99.9°C);
de -18,0 à 18,0°F pour NTC (-58,0°F, 212,0°F) ou PTC (-58,0°F, 302,0°F) ou PT-100 (-4,0°F, 212,0°F).

Paramètre du type de fonctionnement (Par défaut = 0) ADRESSE MODBUS : 40008
Si la valeur du paramètre est '0' l'appareil passe au paramètre

Chauffage
Refroidissement

Temporisation du démarrage du compresseur du paramètre Mise sous tension (Par défaut = 0) ADRESSE MODBUS : 40009
Après la mise sous tension initiale de l'appareil, le compresseur est allumé lorsque cette temporisation a expiré. Il peut être réglé entre 0 et 20 minutes.

Paramètre Délai de désactivation-activation du compresseur (par défaut = 0)
ADRESSE DU MODBUS : 40010 Lorsque le compresseur est inactif, ce délais'expire pour l'activation du compresseur. Il peut être ajusté de 0 à 20 minutes.

Paramètre Délai de activation-activation du compresseur (par défaut = 0)
ADRESSE DU MODBUS : 40011 Ce délai doit être expiré entre deux activations du compresseur. Il peut être ajusté de 0 à 20 minutes.

Paramètre Défaillance du capteur (par défaut = 0) ADRESSE DU MODBUS : 40012

Le compresseur se désactive en cas de défaillance de la sonde.
Le compresseur s'active en cas de défaillance de la sonde.
Le compresseur fonctionne périodiquement selon les périodes POF et PON en cas de défaillance de la sonde.

Le compresseur s'active au cours de ce délai en cas de défaillance de la sonde (par défaut = 0) ADRESSE DU MODBUS : 40013
Si le paramètre de défaillance de la sonde P d F est de 2, ce paramètre est affiché. Il peut être ajusté de 0 à 99 minutes.

Le compresseur est inactif au cours de ce délai en cas de défaillance de la sonde : ADRESSE DU MODBUS : 40014
Si le paramètre de défaillance de la sonde ^PdF est de 2, ce paramètre est affiché. Il peut être ajusté de 0 à 99 minutes.

Param. de sélection du type d'alarme (Par défaut = 2) ADDRESSE MODBUS : 40015
Alarme haute du Process
Alarme basse du Process
Alarme haute de Déviation
Alarme basse de Déviation
Alarme Bande de déviation
Alarme plage de déviation

Paramètre de la limite basse de la valeur de consigne Alarme (Par défaut = Valeur minimale de l'échelle de l'appareil) ADRESSE MODBUS : 40016
La valeur de consigne Alarme ne peut être inférieure à cette valeur. Cette valeur de paramètre peut être réglée entre le paramètre de la valeur de consigne minimale du process et la valeur du paramètre de la limite haute de la valeur de consigne Alarme.

Paramètre de la limite haute de la valeur de consigne Alarme (Par défaut = Valeur maximale de l'échelle de l'appareil) ADRESSE MODBUS : 40017
La valeur de consigne Alarme ne peut être supérieure à cette valeur. Cette valeur de paramètre peut être réglée entre la valeur du paramètre de la limite basse de la valeur de consigne Alarme et le paramètre de la valeur de consigne maximale du process.
Paramètre de la temporisation au démarrage d'alarme (Par défaut = 0)
ADRESSE MODBUS : 40018 Il peut être réglé entre 0 et 999 minutes.

Param. de la temporisation à l'arrêt de l'alarme (Par défaut = 0) ADRESSE MODBUS : 40019
Il peut être réglé entre 0 et 99 minutes. Lorsque ce paramètre est 99, si le bouton d'incrémentation est appuyé, s'affiche et le verrouillage de la sortie d'alarme est sélectionné. Pour rendre le verrouillage de la sortie d'alarme passif, le bouton de décrémentation doit être maintenu enfoncé dans l'écran principal.

Paramètre de la temporisation de l'alarme après la mise sous tension (Par défaut = 0) ADRESSE MODBUS : 40020
Ce paramètre définit la temporisation pour que l'alarme soit active après la mise sous tension. Il peut être réglé entre 0 et 99 minutes.

Paramètre de la valeur de consigne Alarme (Par défaut = 20) ADDRESSE MODBUS: 40021 La sortie d'alarme est contrôlée en fonction de cette valeur. Pour le paramètre de sélection du type d'alarme PES ≠ 1 ou 2, la valeur de ce paramètre peut être réglée entre le paramètre de la limite basse de la valeur de consigne Alarme PLL et le paramètre de la limite haute de la valeur de consigne Alarme PUL pour le paramètre de sélection du type d'alarme PES 3,4,5 ou 6, cette valeur de paramètre peut être réglée entre 0 et le paramètre de la limite haute de la valeur de consigne Alarme PUL.

Paramètre de l'hystérésis d'alarme (Par défaut = 0) ADDRESSE MODBUS : 40022 - Valeur de l'hystérésis d'alarme. Ce paramètre peut être réglé entre 0 et 50% de l'échelle de l'appareil.

Paramètre de sélection de la fonction de l'avertisseur (par défaut = 0) ADRESSE DU MODBUS : 40023

L'avertisseur est inactif.
L'avertisseur s'active en cas d'alarme.
L'avertisseur s'active en cas de défaillances de la sonde.
L'avertisseur est actif pendant les pannes d'alarmes ou de capteurs.

L'avertisseur reste actif pendant cette période (par défaut = - - - ) ADRESSE DU MODBUS : 40024 Si la valeur du paramètre de sélection de la fonction de l'avertisseur b u F = 0, ce paramètre ne peut pas être affiché. L'avertisseur reste actif pendant cette période. Il peut être réglé de 1 à 99 minutes. Lorsque ce paramètre est égal à 1, si la touche de décrémentation est appuyée, - - - ) est affiché. Dans cette condition, l'avertisseur reste actif jusqu'à ce que la touche de désactivation de l'avertisseur soit appuyée.
Paramètre de sélection du mode de communication (par défaut = 0) ADRESSE DU MODBUS : 40025


Communication PROKEY sélectionné.
Communication RS485 sélectionné.

Paramètre ID de l'esclave (par défaut = 1) ADRESSE DU MODBUS : 40026
Paramètre d'adresse de communication de l'appareil (1 à 247).

Paramètres actifs de sortie d'alarme manuelle (par default=0) ADDRESSE DE MODBUS=40027

Sortie d'alarme manuelle passive
Sortie d'alarme manuelle active

Mot de passe pour accéder à la section de programmation (Valeur par défaut = 0) ADDRESSE DE MODBUS : 28 400
Le mot de passe est utilisé pour avoir accès à la section de programmation. Il peut être défini de 0 à 9999. Si 0 est sélectionné, aucun mot de passe ne sera demandé.

Les paramètres PoS, SPd, Std, Pdf, Pon, PoF s'affichent si le type de fonctionnement est sélectionné sur « Refroidissement ». Si le type de fonctionnement est sélectionné sur « chauffage », passez au paramètre PES.
6.3 Adresses Modbus des paramètres d'état de l'appareil (Read Input Register)
ADRESSE DU MODBUS : 30001
ADRESSE DU MODBUS : 30002
Valeur de température
État de la DEL : Del C 0.bit, Del compresseur 6.bit, Del alarme 7.bit, Del Programme 13.bit, Del Set 14.bit
ADRESSE DU MODBUS : 30003
État de l'appareil : État de l'alarme 0.bit
État avertisseur 2.bit
État rupture capteur 3.bit
ADRESSE DU MODBUS : 30004
ADRESSE DU MODBUS : 30005
État de sortie : Sortie compresseur 0.Bit, Sortie alarme 1.bit
Type d'appareil et version de l'appareil

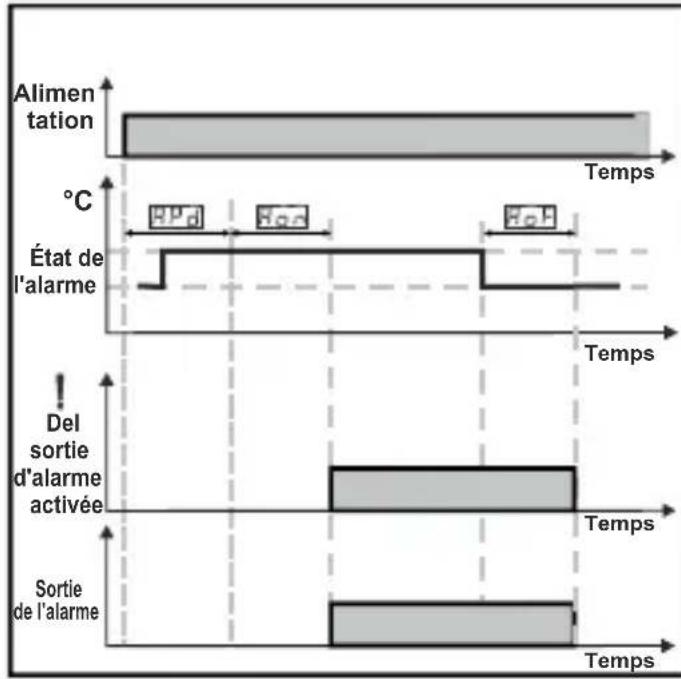

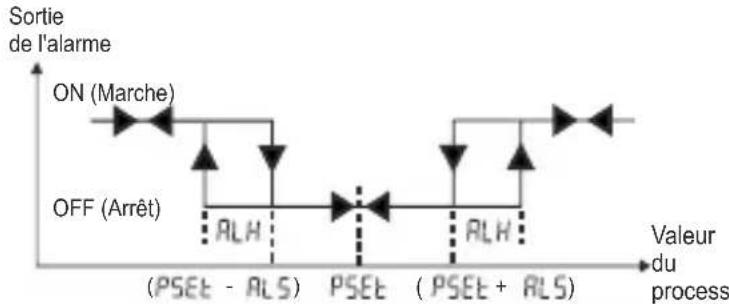

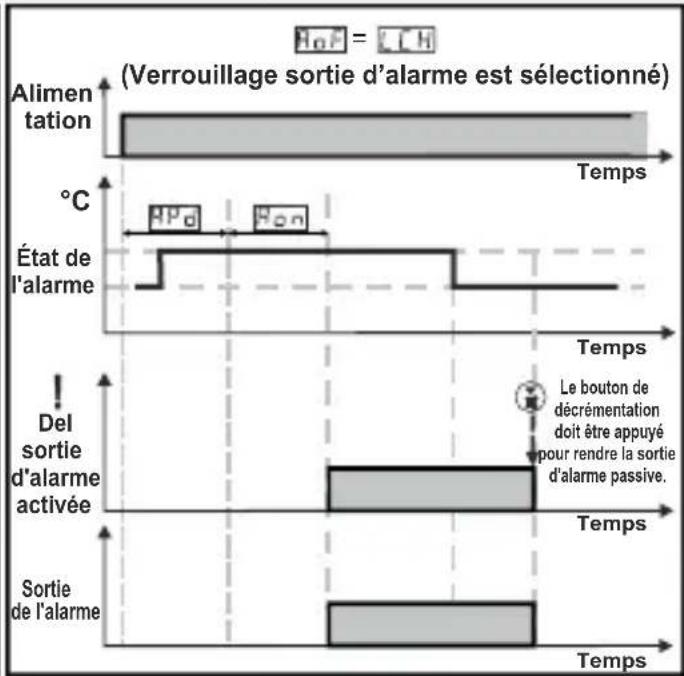

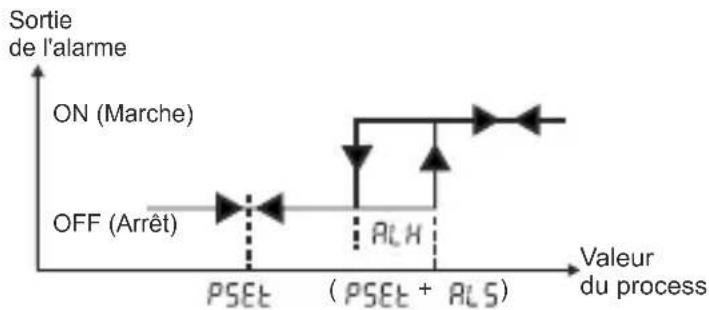

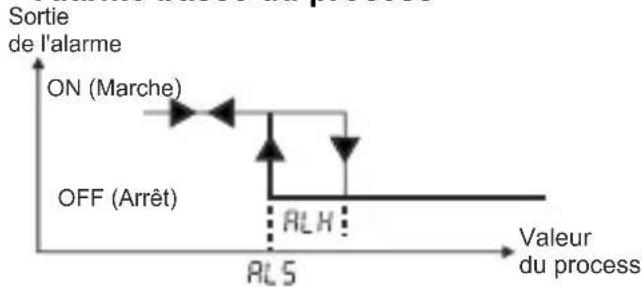

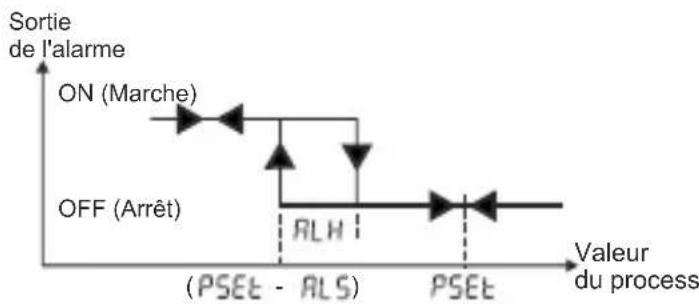

6.4 Schéma de fonctionnement de la la sortie d'alarme et types d'alarme

other
| Time | Alimentation (°C) | Temp | Event Description | |------|-------------------|------|-------------------| | 0 | High | Yes | Alimentation | | 10 | Low | No | Elat de l'alarme | | 20 | Low | Yes | HPd | | 30 | Low | Yes | HPd | | 40 | Low | Yes | HPd | | 50 | Low | Yes | HPd | | 60 | Low | Yes | HPd | | 70 | Low | Yes | HPd | | 80 | Low | Yes | HPd | | 90 | Low | Yes | HPd | | 100 | Low | Yes | HPd | | 110 | Low | Yes | HPd | | 120 | Low | Yes | HPd | | 130 | Low | Yes | HPd | | 140 | Low | Yes | HPd | | 150 | Low | Yes | HPd | | 160 | Low | Yes | HPd | | 170 | Low | Yes | HPd | | 180 | Low | Yes | HPd | | 190 | Low | Yes | HPd | | 200 | Low | Yes | HPd | | 210 | Low | Yes | HPd | | 220 | Low | Yes | HPd | | 230 | Low | Yes | HPd | | 240 | Low | Yes | HPd | | 250 | Low | Yes | HPd | | 260 | Low | Yes | HPd | | 270 | Low | Yes | HPd | | 280 | Low | Yes | HPd | | 290 | Low | Yes | HPd | | 300 | Low | Yes | HPd | | 310 | Low | Yes | HPd | | 320 | Low | Yes | HPd | | 330 | Low | Yes | HPd | | 340 | Low | Yes | HPd | | 350 | Low | Yes | HPd | | 360 | Low | Yes | HPd | | 370 | Low | Yes | HPd | | 380 | Low | Yes | HPd | | 390 | Low | Yes | HPd | | 400 | Low | Yes | HPd | | 410 | Low | Yes | HPd | | 420 | Low | Yes | HPd | | 430 | Low | Yes | HPd | | 440 | Low | Yes | HPd | | 450 | Low | Yes | HPd | | 460 | Low | Yes | HPd | | 470 | Low | Yes | HPd | | 480 | Low | Yes | HPd | | 490 | Low | Yes | HPd | | 500 | Low | Yes | HPd | | 510 | Low | Yes | HPd | | 520 | Low | Yes | HPd | | 530 | Low | Yes | HPd | | 540 | Low | Yes | HPd | | 550 | Low | Yes | HPd | | 560 | Low | Yes | HPd | | 570 | Low | Yes | HPd | | 580 | Low | Yes | HPd | | 590 | Low | Yes | HPd | | 600 | Low | Yes | HPd | | - | - | - | Del sortie d'alarme activée | | - | - | - | Sortie de l'alarme | | - | - | - | Sortie de l'alarme | | - | - | - | Sortie de l'alarme | | - | - | - | Sortie de l'alarme | | - | - | - | Sortie de l'alarme | | - | - | - | Sortie de l'alarme | | - (Note: The actual values for 'Temp') are not provided in the code; they are estimated based on the chart's visual structure and lack explicit labels for the data series.
other
| Event Description | Time (Minutes) | | ------------------------------------- | -------------- | | Alimentation | 0 | | Temp (HPa) | 0 | | Temp (Hon) | 0 | | El sortie d'alarme activée | 0 | | Temp (Le bouton de décrémentation doit être appuyé pour rendre la sortie d'alarme passive. | 0 | | Sortie de l'alarme | 0 |6.4 Schéma de fonctionnement de la la sortie d'alarme et types d'alarme

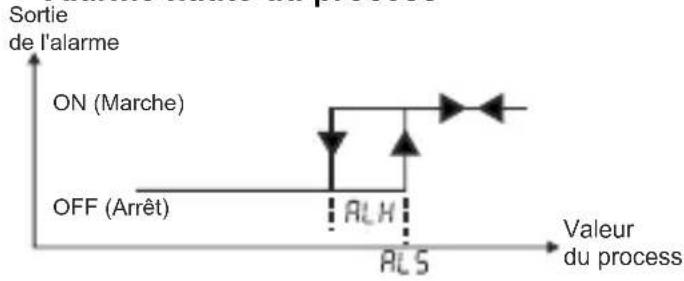

Alarme haute du process

line
| Event | Value | | ------------ | ----- | | ON (Marche) | | | OFF (Arrêt) | | | RL H | 5 |Alarme basse du process

line
| Point Label | Description | Value | |-------------|---------------------|-------| | ON | Marche | | | OFF | Arrêt | | | RL H | Reference Point | | | RL 5 | Reference Point | |Alarme haute de déviation

line
| Valeur du process | Value | | ----------------- | ----- | | ON (Marche) | High | | OFF (Arrêt) | Low | | PSEt | Low | | (PSEt + ALS) | High |Alarme basse de déviation

line
| Valeur du process | Sortie de l'alarme | | ----------------- | ------------------ | | ON (Marche) | Start | | OFF (Arrêt) | End | | RLH | First Transition | | PSEt - ALS | End |
ALS = Valeur de consigne Alarme PSET = Valeur de consigne Process

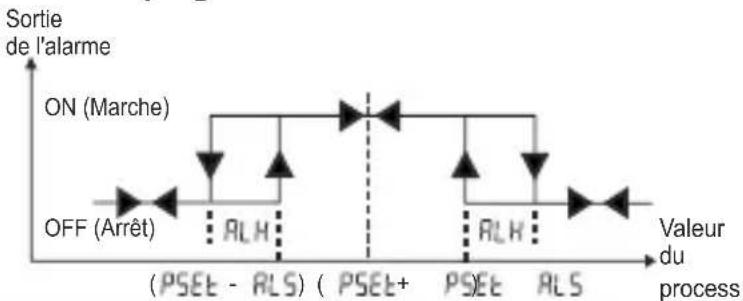

Alarme bande de déviation

line
| Valeur du process | Sortie de l'alarme | | ----------------- | ------------------ | | ON (Marche) | High | | OFF (Arrêt) | Low | | PSEt - ALS | Medium | | PSEt | Low | | PSEt + ALS | Medium |Alarme plage de déviation

6.5 Schéma de fonctionnement du régulateur de température ESM-3712-HCN
1-Si la valeur du paramètre du type de fonctionnement HCS = 1 (Refroidissement), la valeur du paramètre Temporisation démarrage après la mise sous tension est PoS ≥ 1, Valeur du paramètre Temporisation démarrage / arrêt du compresseur SPd ≥ 1 et Valeur du paramètre Temporisation démarrage / démarrage du compresseur SEd ≥ 1;

line
| Phase | Time (Temp) | | -------------- | ----------- | | Alimentation | 100 | | SET (CON SIGNE)| 1 Hst | | LED sortie | 20.5 | | LED sortie | 5d | | LED sortie | 5Pa | | LED sortie | 5Pa |2-Si la valeur du paramètre du type de fonctionnement HCS = 0 (Chauffage),

Dans l'algorithme de régulation ON / OFF, la valeur de température peut être maintenue égale à la valeur de consigne en ouvrant ou en fermant le dernier élément de commande. En système contrôlé ON / OFF, la valeur de la température oscille en permanence. La période ou l'amplitude d'oscillation de la valeur de la température autour de la valeur de consigne change selon le système contrôlé. Pour réduire la période d'oscillation de la valeur de la température, une zone seuil est formée en dessous ou autour de la valeur de consigne et cette zone s'appelle l'hystérésis. L'action de la sortie de contrôle est décrite avec les chiffres ci-dessus.
6.6 Messages d'erreur du régulateur de température ESM-3712-HCN
56r Écran clignotant
Erreur du capteur. La connexion du capteur est mauvaise ou inexistante. Si le paramètre de sélection de la fonction avertisseur est 2, l'avertisseur interne commence à fonctionner.
6.7 Accès au mode de programmation, modification et enregistrement des paramètres
Écran principal de l'opération
Écran de saisie du mot de passe
Appuyez sur la touche SET pour accéder à l'écran de saisie du mot de passe.
Écran de saisie du mot de passe
Écran de saisie du mot de passe
Remarque 2 : Si le mot de passe pour accéder au mode de programmation est 0, seuls trois paramètres seront accessibles et les valeurs de paramètres pourront être modifiées. Valeur d'hystérésis pour la

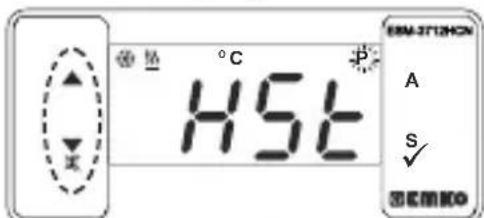

Écran de programmation
Valeur d'hystérésis pour la sortie du compresseur
Valeur d'hystérésis pour la sortie du compresseur
Paramètre hystérésis pour le compresseur

Appuyez sur la touche d'incrémentation pour accéder au paramètre suivant, appuyez sur la touche de décrémentation pour accéder au paramètre précédent.

Si aucune opération n'est effectuée en mode de programmation pendant 20 secondes, le dispositif affichera l'écran principal d'opération automatiquement.
7. Caractéristiques
Type de dispositif
Boîtier et montage
Classe de protection
Poids : Environ 0,20 kg.
Évaluations environnementales
Température de stockage/
fonctionnement
Humidité de stockage/
fonctionnement
Installation : Installation fixe
Catégorie de surtension : II.
Degré de pollution
Conditions d'utilisation
Tension et alimentation
: Régulateur de température
: Boîtier en plastique de 76mm x 34,5mm x 71mm pour montage sur panneau. La découpe du panneau est de 71x29mm.
: NEMA 4X (Ip65 à l'avant, Ip20 à l'arrière.).
: Standard, à l'intérieur, à une altitude de moins de 2000 mètres sans condensation d'humidité.
:-40 °C ^o à +80 C / -30 C à +80 C
: II, bureau ou lieu de travail, pollution non-conductrice
: Continu
:230V\~(%15) 50/60Hz - 1,5VA
V : (1%515) 50/60Hz - 1,5VA
V 2(4%15) 50/60Hz - 1,5VA
V24%15) 50/60Hz - 1,5VA
: 10 - 30 V=1,5W
: NTC, PTC, TC, RTD
: NTC (10 kΩ @ 25 °C)
: PTC (1000 Ω @ 25 °C)
: J, K (IEC584.1) (ITS 90)
: PT-100, PT-1000 (IEC751) (ITS 90)
: ± 1 % de la pleine échelle pour thermorésistance
: Haut de gamme
: 3 échantillons par seconde
: ON / OFF (Marche/Arrêt)
: 16(8) A @ 250 V ∼ pour charge résistive (sortie de compresseur) (Durée de vie électrique: 100.000 commutations à pleine charge)
: pour charge résistive 5 A @ 250 V ∼ (Sortie de l'alarme)
: 14 mm Afficheur à DEL rouges 4 chiffres
: S (vert), P (vert), A(vert), °C (Yellow), °F(jaune), oF(jaune), Sortie du compresseur (rouge), Sortie d'alarme (rouge)
:≥83dB
:CE, EAC
Intrée de capteur de température
Type d'entrée NTC
Type d'entrée PTC
Type d'entrée de thermocouple
Type d'entrée de thermorésistance
Précision
Protection de rupture du capteur
Cycle d'échantillonnage
Forme de contrôle
Sorties relais
Affichage
DEL
Avertisseur interne
Approbations
8. Accessoires en option
1. Module RS-485

Vac,
--- Vdc
Vdc ou Vac peuvent être appliquées


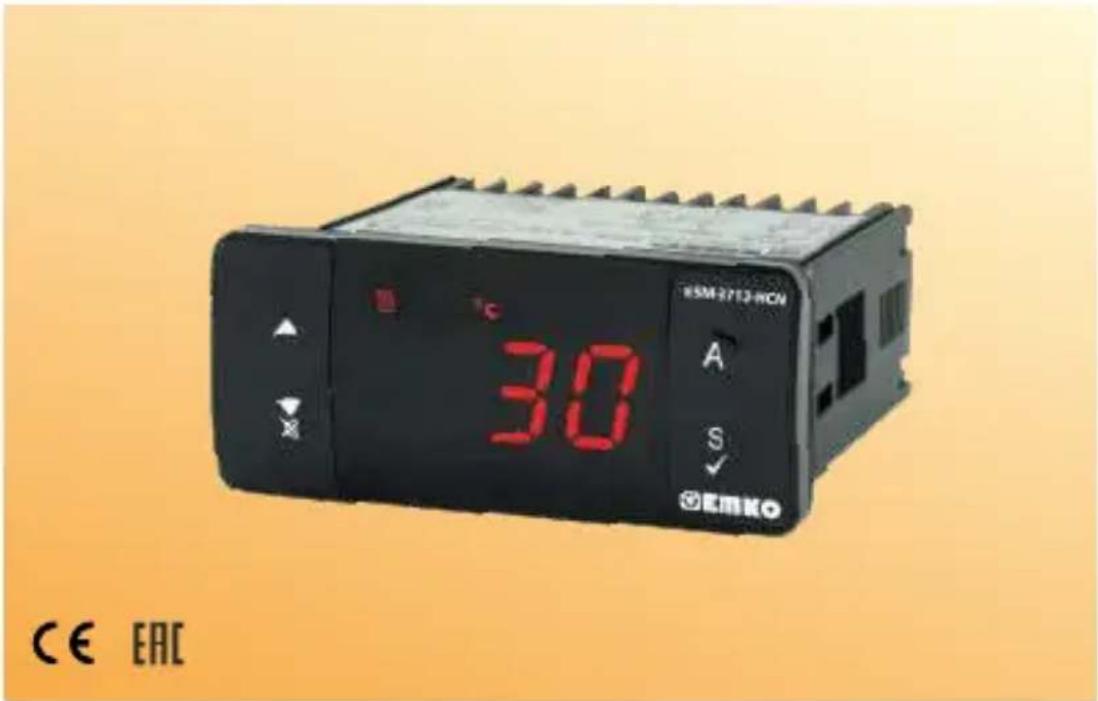

9. Informations de commande
| ESM-3712HCN(Tailles DIN 77x35) | A B C D E F G H I / | U V W Z/ | |||||
| 0 2 0 0 / | 00 / | ||||||
| Tension d'alimentationA | |||||||
| 2 | 24V~ (±%15) 50/60Hz - 1,5VA | ||||||
| 3 | 24V~ (±%15) 50/60Hz - 1,5VA | ||||||
| 4 | 115V~ (±%15) 50/60Hz - 1,5VA | ||||||
| 5 | 230V~ (±%15) 50/60Hz - 1,5VA | ||||||
| 8 | 10 - 30 V === | ||||||
| BC | Type d'entrée | Échelle (°C) | |||||
| 05 | J ,Fe CuNi IEC584.1(ITS90) | 0°C/32°F ; 800°C/1472°F | |||||
| 10 | K ,NiCr Ni IEC584.1(ITS90) | 0°C/32°F ; 999°C/1830°F | |||||
| 11 | PT 100, IEC751(ITS90) | -50°C/-58°F ; 400°C/752°F | |||||
| 09 | PT 100, IEC751(ITS90) | -19.9°C/-4°F ; 99.9°C/212°F | |||||
| 14 | PT 1000, IEC751(ITS90) | -50°C/-58°F ; 400°C/752°F | |||||
| 13 | PT 1000, IEC751(ITS90) | -19.9°C/-4°F ; 99.9°C/212°F | |||||
| 12 | PTC (pas-1) | -50°C/-58°F ; 150°C/302°F | |||||
| 18 | NTC (pas-1) | -50°C/-58°F ; 100°C/212°F | |||||
| E | Sortie du compresseur | ||||||
| 1 | Sortie de relais (16(8) A @ 250 V ~, sur charge résistive, 1 NO + NC) | ||||||
| FG | Sortie de l'alarme | ||||||
| 01 | Sortie de relais (16(8) A @ 250 V ~, sur charge résistive, 1 NO) | ||||||
| V | Capteur de température fournie avec ESM-3712HCN | ||||||
| 0 | Aucun | ||||||
| 1 | PTC-M6L40.K1.5 (Sonde à air PTC Câble en silicone de 1,5 mt) | ||||||
| 2 | PTCS-M6L30.K1.5.1/8 pouces (Sonde à liquide PTC Câble en silicone de 1,5 mt) | ||||||
| 3 | NTC-M5L20.K1.5 (Sonde NTC, thermoplastique moulé avec câble de 1,5 m) | ||||||
| 4 | NTC-M6L50.K1.5 (Sonde NTC, boîtier en acier inoxydable avec câble de 1,5 m) | ||||||
| 9 | Client | ||||||
Toutes les informations de commande du régulateur de température ESM-3712-HCN sont fournies dans le tableau ci-dessus. L'utilisateur peut configurer le produit de manière appropriée en utilisant les informations et codes dans le tableau et en les convertissant aux codes de commande. Tout d'abord, la tension d'alimentation, puis les autres spécifications doivent être déterminées. Veuillez remplir les blancs de code de commande en fonction de vos besoins.
Remarque 1 : Si le type d'entrée sélectionné est PTC ou NTC (BC = 12, 18), un capteur de température est fourni avec le produit. Pour cette raison, si le type d'entrée sélectionné est PTC ou NTC, le type de sonde (V = 0,1 ou 2) ou (V = 0,3 ou 4) respectivement doit être indiqué dans les informations de commande.


Nous vous remercions d'avoir choisi les produits Emko Elektronik. Vous pouvez télécharger le
Votre partenaire technologique manuel d'utilisation détaillé sur notre site internet.
www.emkoelektronik.com.tr
