MANUAL DE USUARIO ESM-3712-HCN Emko

ESM-3712-HCN Tamaño DIN 77 x 35 Controlador de temperatura ON/OFF (Encendido/Apagado) digital (ALARMA + AJUSTE)

• Entrada de termopar de tipo J,
• Entrada de termopar de tipo K,
• Entrada de PT-100 de 2 cables o
• Entrada PT-1000 de 2 cables (Se debe determinar en el pedido.)

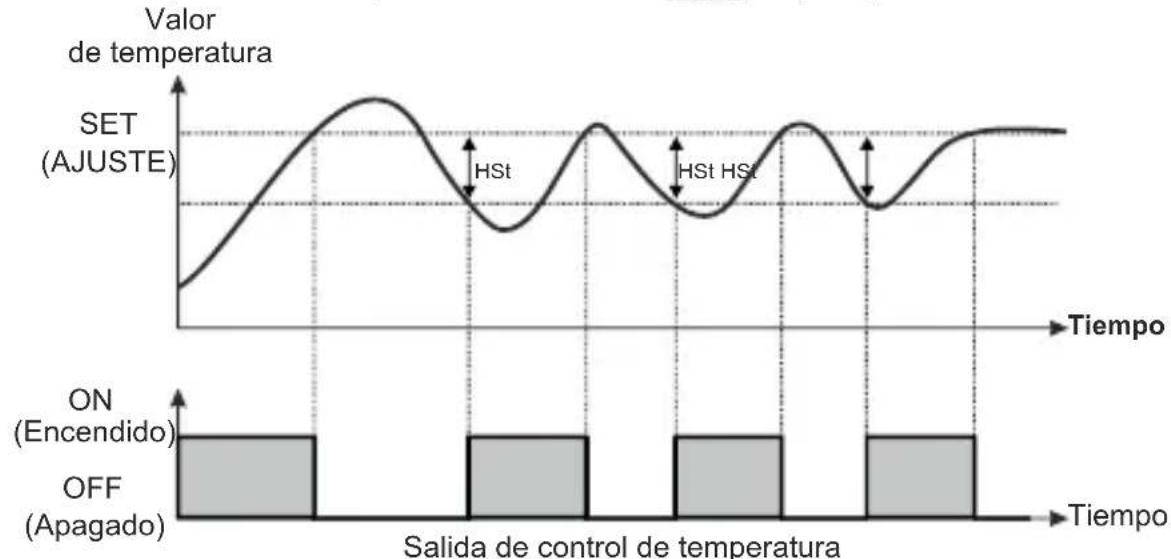

• Control de temperatura ON/OFF (Encendido/Apagado)
• 2 salidas para los controles del compresor y de la alarma
• Función de frío o calor elegible
• Selección de funcionamiento con histéresis
• Compensación de la temperatura ajustable
• Definir límites elevados y reducidos de los valores ajustados del proceso
• La selección de funcionamiento del compresor funciona de forma continua, se detiene o funciona de forma regular en caso de defectos en el sensor
• Tiempo de espera de protección del compresor
• Parámetros de la alarma
• Valor definido de la alarma ajustable desde el panel frontal
• Alarma sonora interno ajustable según el estado de la alarma y de los defectos de la sonda del sensor
• Protección por contraseña para la sección de programación
• Parámetros de instalación al usar Prokey
• Acceso remoto, recopilación de datos y control con Modbus RTU
• Marca CE según normas europeas

1. Prefacio

Los controladores de temperatura de la serie ESM-3712HCN están diseñados para medir y controlar la temperatura. Se pueden utilizar en muchas aplicaciones con su forma de control de Activado / Desactivado, la forma de control de frío y calor y sus propiedades fáciles de usar. Otros campos de aplicación en los que se utilizan son:

Campos de aplicación Aplicaciones

Vidrio Calor

Comida Hornos

Plástico Incubadoras

Petroquímica Almacenamientos

Tejido Aire acondicionado automático

Sectores de producción de máquinas, etc. Etc...

1.1 Calificaciones ambientales

Temperatura de funcionamiento : de 0 a 50 °C

Humedad de funcionamiento máx.: 90% de humedad relativa (sin condensación)

Altitud : hasta 2000 m

Condiciones prohibidas:

Atmósfera corrosiva

Atmósfera explosiva

Aplicaciones domésticas

(La unidad solo está destinada a aplicaciones industriales)

1.2 Especificaciones generales

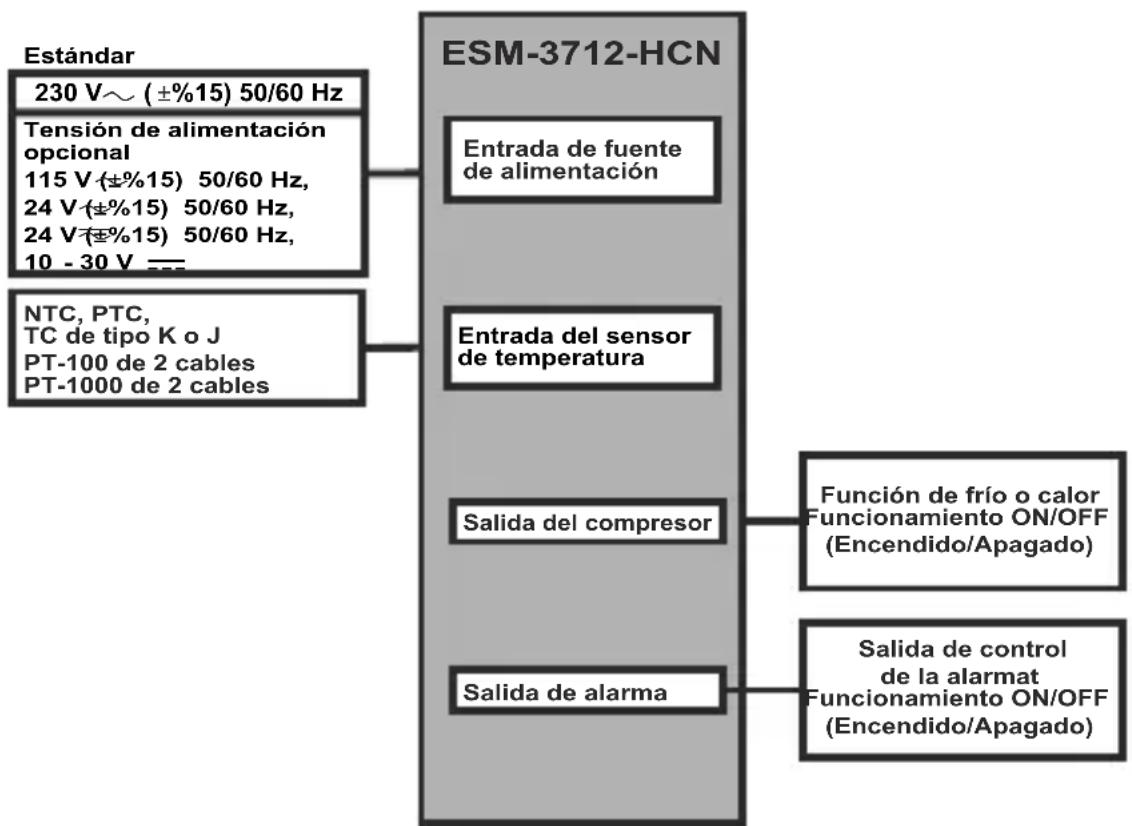


1.3 Instalación

Se recomienda una inspección visual de este producto antes de instalarse para detectar posibles daños ocasionados durante el envío. Es su responsabilidad asegurarse de que este producto sea instalado por técnicos mecánicos y eléctricos cualificados.

Si hay peligro de accidentes graves resultantes de un fallo o defecto en esta unidad, apague el sistema y retire la conexión eléctrica del dispositivo del sistema.

La unidad se suele suministrar sin un conmutador de fuente de alimentación ni un fusible. Se necesita el uso de un fusible o un conmutador de alimentación.

Asegúrese de utilizar la tensión de alimentación nominal para proteger la unidad contra daños y evitar fallos.

Mantenga la alimentación apagada hasta finalizar todo el cableado para evitar descargas eléctricas y problemas con la unidad.

No intente nunca desmontar, modificar ni reparar esta unidad. Las alteraciones de la unidad pueden dar lugar a un funcionamiento incorrecto, descargas eléctricas o incendios.

No se debe usar la unidad en atmósferas gaseosas explosivas o inflamables.

Al colocar el equipo en el orificio del panel de metal durante la instalación mecánica, algunas rebabas de metal pueden provocar daños en las manos, por ello debe tener cuidado.

El montaje del producto en un sistema se debe realizar con sus bridas de fijación. No realice el montaje del dispositivo con una brida de fijación inadecuada. Asegúrese de que el dispositivo no se caiga al realizar el montaje.

Es responsabilidad suya si este equipo se utiliza de una forma no especificada en este manual de instrucciones.

1.4 Garantía

EMKO Elektronik garantiza que el equipo suministrado no presenta ningún defecto en el material ni en la fabricación. Esta garantía tiene una duración de dos años. Este periodo de garantía comienza a partir de la fecha de entrega. Esta garantía es vigente si el cliente desempeña completamente las tareas y responsabilidades que se determinan en el documento de la garantía y en el manual de instrucciones.

1.5 Mantenimiento

Las reparaciones solamente las debe realizar el personal formado y especializado. Corte la corriente del dispositivo antes de acceder a las piezas internas.

No limpie la carcasa con disolventes con base de hidrocarburo (gasolina, tricloroetileno, etc.). El uso de dichos disolventes puede reducir la fiabilidad mecánica del dispositivo. Utilice un paño humedecido en alcohol etílico o agua para limpiar la carcasa de plástico externa.

1.6 Empresa fabricante

Información del fabricante:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA/TURKEY

Teléfono : [phone]

Fax : [phone]

Información de reparación y mantenimiento:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA /TURKEY

Teléfono : [phone]

Fax : [phone]

2. Descripción general

E5M-3712/HCN 8.8.8.8 A S BEMNO Protección IP65 del panel frontal NEMA 4X Superficie del panel (grosor máximo 15 mm/0,59 pulgadas) Brida de montaje

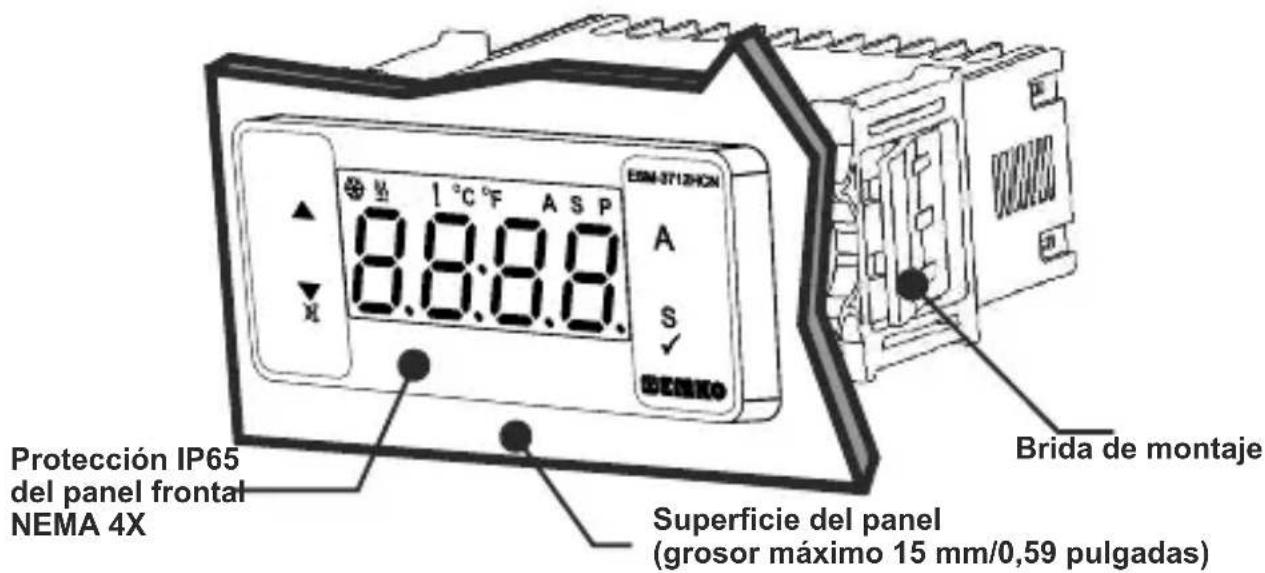

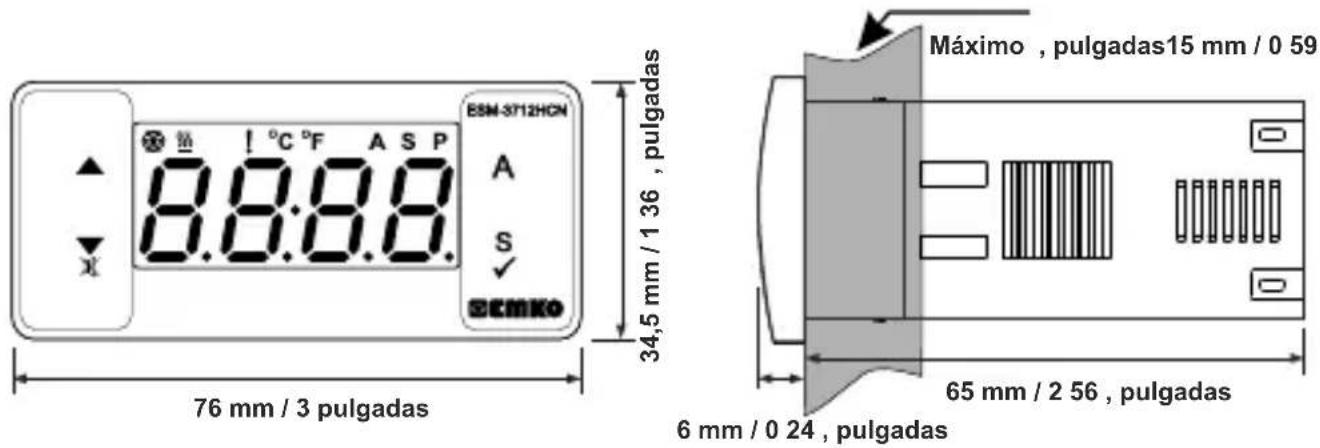

2.1 Vista frontal y dimensiones del controlador de temperatura ESM-3712-HCN

ESM-3712HCN 8.8:8.8. E5N-3712HCN A S SEMKO 76 mm / 3 pulgadas 34,5 mm / 1 36 , pulgadas Máximo , pulgadas15 mm / 0 59 65 mm / 2 56 , pulgadas 6 mm / 0 24 , pulgadas

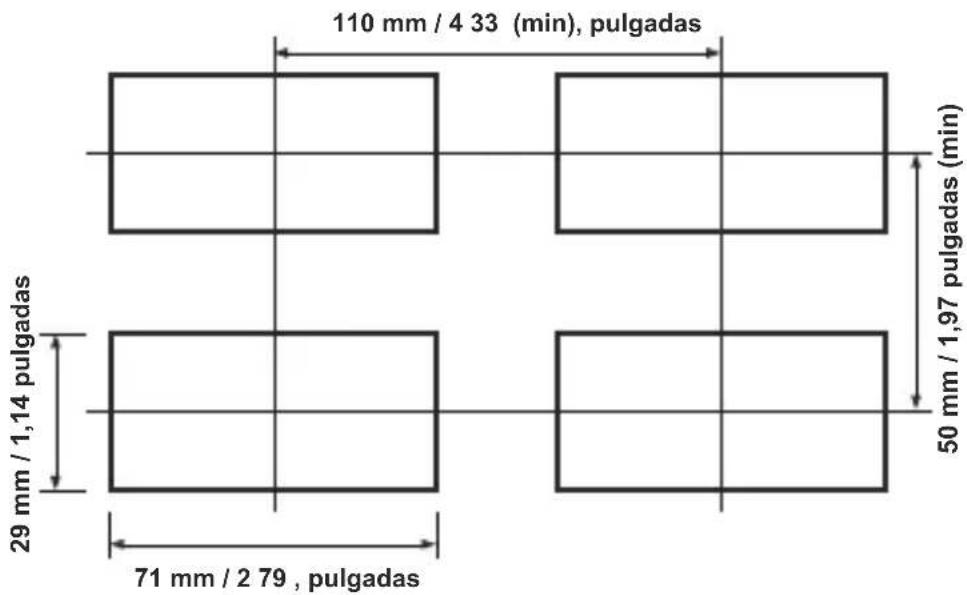

2.2 Encastre del panel

2.3 Montaje del panel

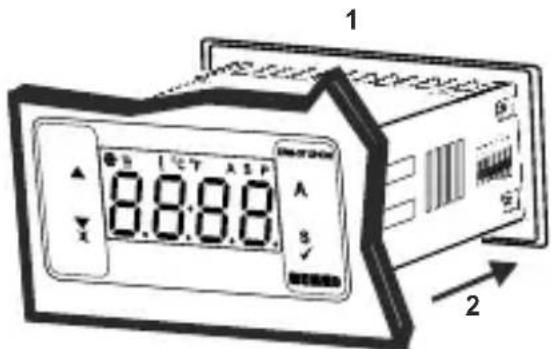

1-Antes de montar el dispositivo en su panel, asegúrese de que el encastre es del tamaño adecuado.

2-Inserte el dispositivo a través del encastre. Si las bridas de montaje se encuentran en la unidad, extráigalas antes de introducir la unidad en el panel.

3 8:8:8.0 IND-PO A S 3

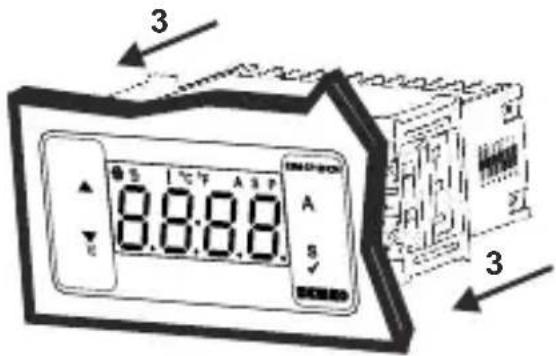

3-Inserte las bridas de montaje en las tomas de fijación localizadas a la izquierda y a la derecha del dispositivo y asegúrese de inmovilizar completamente la unidad en el panel.

2.4 Eliminación del panel

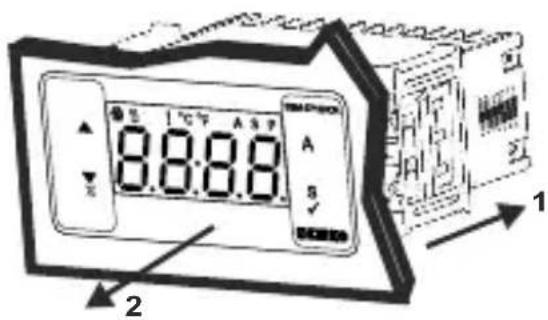

1-Tire de las bridas de fijación de las tomas de fijación de la derecha e izquierda.

2-Extraiga la unidad por la parte delantera del panel.

Antes de eliminar la unidad del panel, desactive la unidad y el sistema relacionado.

3. Uso de Prokey

PARA USAR PROKEY, EL VALOR DEL PARÁMETRO PrC DEBE SER '0'.

SI SE PULSAN LOS BOTONES PrC=1 Y ▼, APARECERÁ EL MENSAJE 10 s. MÁS TARDE, EL DISPOSITIVO VUELVE A LA PANTALLA PRINCIPAL DE OPERACIONES O USTED PUEDE PULSAR EL BOTÓN DE AJUSTE PARA VOLVER A LA PANTALLA PRINCIPAL DE OPERACIONES.

DESCARGA DEL DISPOSITIVO A PROKEY

1. El dispositivo se programa usando los parámetros.
2. Active el dispositivo al acceder al PROKEY y pulse el botón ▼. El mensaje uPL se muestra en la pantalla. Cuando la carga haya finalizado, se muestra el mensaje End.
3. Pulse cualquier botón para volver a la pantalla principal de operaciones.
4. Elimine el PROKEY.

NOTA: El mensaje [Err] se muestra cuando se produce un error durante la programación. Si quiere volver a cargar, acceda a PROKEY y pulse el botón ▼. Si quiere abandonar, elimine el PROKEY y pulse el botón ▼. El dispositivo volverá a la pantalla principal de operaciones.

DESCARGA DE PROKEY AL DISPOSITIVO

1. Desactive el dispositivo.
2. Acceda a PROKEY y, a continuación, active el dispositivo.
3. Cuando el dispositivo se activa, los valores del parámetro en PROKEY, inicie la descarga del dispositivo automáticamente. En primer lugar, se muestra el mensaje en la pantalla, y cuando la carga ha finalizado, se muestra el mensaje .
4. Después de 10 segundos, el dispositivo empieza a funcionar con los nuevos valores de parámetros.
5. Elimine el PROKEY.

NOTA: El mensaje Err se muestra cuando se produce un error durante la programación. Si quiere volver a cargar, apague el dispositivo y acceda al PROKEY y, a continuación, active el dispositivo. Si quiere abandonar, elimine el PROKEY y pulse el botón ▼. El dispositivo volverá a la pantalla principal de operaciones.

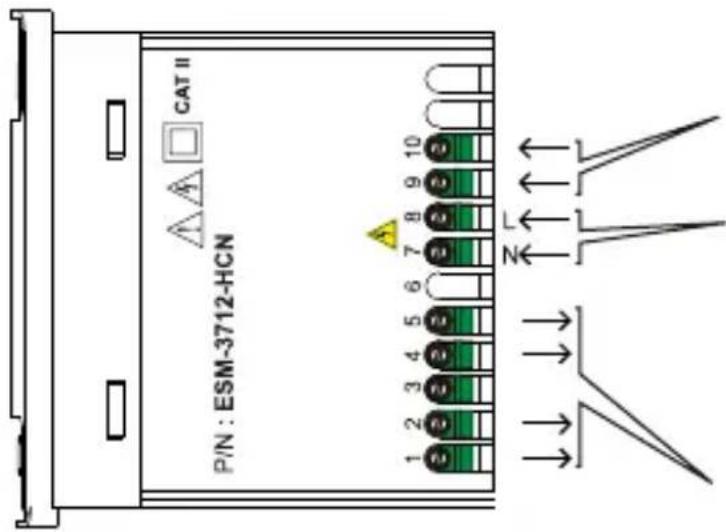

4. Diagrama de cableado eléctrico

Entrada del sensor de temperatura

Entrada de tensión de alimentación

230 V～(± %15) 50/60 Hz

115 V ∼ (± %15) 50/60 Hz

24V～(± %15)50/60 Hz

24 V ≈ (±%15) 50/60 Hz

10...30 V=

Se debe determinar en el pedido.

Salidas del relé

de la alarma y del proceso

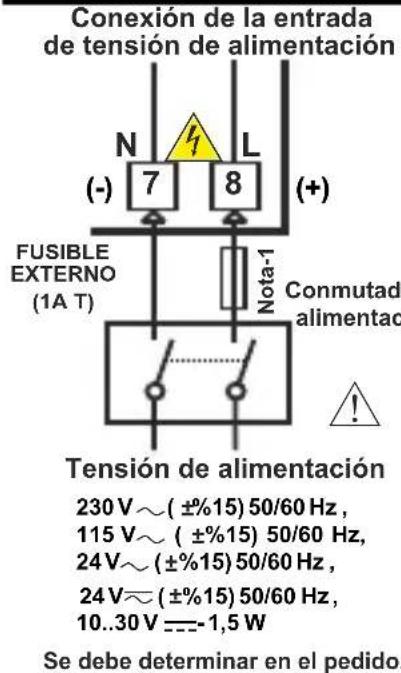

4.1 Conexión de la entrada de la tensión de alimentación del dispositivo

Conexión de la entrada de tensión de alimentación N L (-) 7 8 (+) FUSIBLE EXTERNO (1A T) Nota-1 Commutad alimentación Tensión de alimentación 230 V～(±%15) 50/60 Hz, 115 V～(±%15) 50/60 Hz, 24 V～(±%15) 50/60 Hz, 24 V～(±%15) 50/60 Hz, 10..30 V ----1,5 W Se debe determinar en el pedido

Asegúrese de que la tensión de alimentación es la misma que la indicada de tensión de alimentación en el instrumento. Encienda la fuente de alimentación solo después de haber completado todas las conexiones eléctricas. El intervalo de tensión de alimentación se debe determinar en el pedido. Al instalar la unidad, el intervalo de la tensión de alimentación debe ser controlado y se debe aplicar la tensión de alimentación adecuada a la unidad. El control evita daños en la unidad y el sistema y posibles accidentes como resultado de una tensión de alimentación incorrecta.

No hay un fusible ni un conmutador de fuente de alimentación en el dispositivo. Así que, se deben añadir un fusible y un conmutador de fuente de alimentación a la entrada de tensión de alimentación. El fusible y el conmutador de alimentación se deben colocar en un lugar fácilmente accesible para el usuario.

El conmutador de la fuente de alimentación debe tener dos polaridades para separar la fase y el neutro. El estado Encendido/Apagado del conmutador de la fuente de alimentación es muy importante durante la conexión eléctrica. El estado Encendido/Apagado del conmutador de la fuente de alimentación debe estar indicado para evitar una conexión incorrecta.

El fusible externo debe estar en la conexión de fase en la entrada de alimentación ∼.

Nota-1: Se recomienda el fusible externo

El fusible externo debe estar en la conexión de la línea (+) en la entrada de alimentación —.

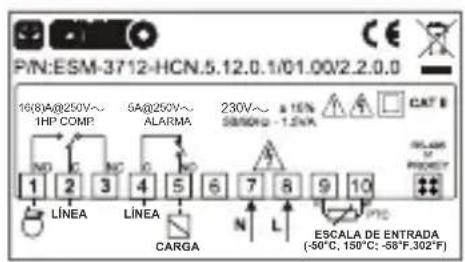

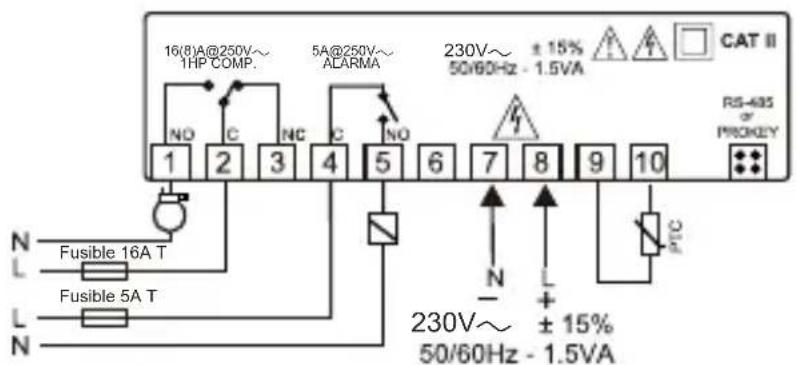

4.2 Etiqueta del dispositivo y diagrama de conexión

DIAGRAMA DE CONEXIÓN DE 230 V ∼

PIN:ESM-3712-HCN.5.12.0.1/01.00/2.2.0.0 16(8)A@250V~ 1HP COMP SA@250V~ ALARMA 230V~ 58/60Hz -1.2kVA CAT B LÍNEA LÍNEA CARGA ESCALA DE ENTRADA (-90°C, 150°C; -58°F,302°F)

16(8)A@250V~ 1HP COMP. 5A@250V~ ALARMA 230V~ ± 15% 50/60Hz - 1.5VA CAT II RS-685

PROKLEY

N L Fusible 16A T L Fusible 5A T N 230V~ ± 15% 50/60Hz - 1.5VA

5. Definición del panel frontal y acceso a los menús

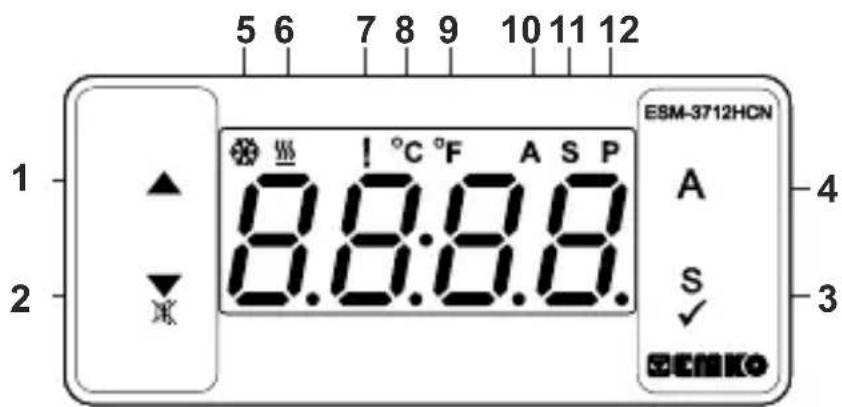

5 6 7 8 9 10 11 12 1 ▲ 2 ▼ E8M-3712HCN A 4 S 3

DEFINICIONES DE LOS BOTONES

1. Botón de Aumento:

** Se utiliza para aumentar el valor en el modo de programación y la pantalla de ajuste. **En la pantalla de operación principal: después de presionar este botón durante 5 segundos, la salida de alarma se activará manualmente durante la presión del botón. La salida de alarma será pasiva después de soltar el botón.

2. Botón de disminución, silenciar la alarma sonora y descargar a Prokey:

** Se utiliza para disminuir el valor en el modo de programación y la pantalla de ajuste.
** Se utiliza para silenciar la alarma sonora.
** Si Prc =0, se utiliza para descargar del dispositivo al prokey.

3. Botón Set (Ajuste):

** En la pantalla principal de operaciones; si se pulsa este botón, se mostrará el valor definido. El valor puede cambiar con los botones de aumento y disminución. Al pulsar el botón Enter (Intro), el valor se guarda y vuelve a la pantalla principal de operaciones.

** Para acceder a la pantalla de programación; en la pantalla principal de operaciones, pulse este botón durante 5 segundos.

** Se utiliza para aumentar el valor en el modo de programación y la pantalla de ajuste.

4. Botón Set (Ajuste) de la alarma:

** En la pantalla principal de operaciones; si se pulsa este botón, se mostrará el valor definido de la alarma. El valor puede cambiar con los botones de aumento y disminución. Al pulsar el botón Set (Ajuste) de nuevo, el valor se guarda y vuelve a la pantalla principal de operaciones.

DEFINICIONES LED

5. Led de frío:

** Este led indica que el control de frío está seleccionado y que el relé de salida del proceso está activado. Si hay algún tiempo de protección del compresor activo, este led parpadea.

6. Led de dalor:

** Este led indica que el control de calor está seleccionado y que el relé de salida del proceso está activado.

7. Led de la alarma:

** Está activado en todos los estados de la alarma.

8. Led de Celsius:

** Indica que el dispositivo está en el modo de C.

** Indica que el dispositivo está en el modo de F.

10. Led Set (Ajuste) de la alarma:

** Está activado en los estados de la alarma.

11. Led de ajuste:

** Indica que el dispositivo está en el modo de cambio del valor definido.

12. Led de programa:

** Parpadea en el modo de programación.

6. Cambiar y guardar el valor establecido de temperatura

Pantalla principal de operaciones

Cuando se pulsa el botón SET (Ajuste), el led "S" se activará y se mostrará el valor definido de la temperatura.

Pantalla del valor establecido

50℃ A S ✓ SEM-3712HCN EEMIKO

El valor definido de la temperatura se puede cambiar con los botones de aumento y disminución.

Pantalla del valor establecido

°C S 20 A S SEMICON

Cuando se pulsa el botón SET (Ajuste), se puede guardar el valor definido de temperatura.

Pantalla principal de operaciones

“S” se activará y vuelve a la pantalla principal de operaciones.

Parámetro del valor definido de temperatura (Predeterminado=30) DIRECCIÓN MODBUS: 40001 Valor definido de temperatura, se puede programa entre el valor mínimo definido de temperatura y el valor máximo definido de temperatura 5uH.

6.1 Cambiar y guardar el valor establecido de la alarma

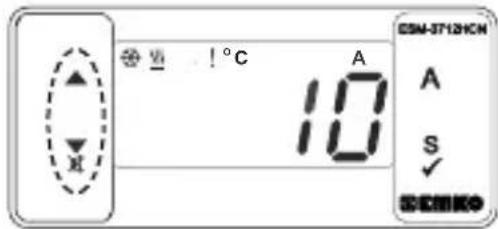

°B ! °C 25 SEM-3712HON A S ✓ SEMKO

Cuando se pulsa el botón ALARM SET (Ajuste de la alarma), el led "A" se activará y el se mostrará el valor definido de temperatura.

Pantalla de ajuste de la alarmaPantalla

°C A 10 CSM-3712HCN A S ✓ COMIKO

El valor definido de la alarma puede cambiar con los botones de aumento y disminución.

SEM-3712CH A 30 S SEM-3712CH

Cuando se pulsa el botón SET (Ajuste), se puede guardar el valor definido de la alarma.

Pantalla principal de operaciones Pantall

25 E5M-3712HCN A S ✓ BENKO

Pantalla del valor definido de la alarma, "A" se activará y vuelve a la pantalla principal de operaciones.

Si no se realiza ninguna operación en el modo de cambio del valor definido de la alarma y el modo de cambio del valor definido de proceso durante 20 segundos, el dispositivo vuelve a la pantalla principal de operaciones automáticamente.

6.2 Lista de parámetros de modos de programación

Parámetro de selección de la unidad de temperatura (Predeterminado = 0) DIRECCIÓN MODBUS: 40002

°C seleccionados.

°F seleccionados.

Parámetro de activación del separador decimal (Predeterminado = 0) DIRECCIÓN MODBUS: 40003

Desactivar.

Activar.

Parámetro de histéresis para la salida del compresor (Predeterminado = 1) DIRECCIÓN MODBUS: 40004

Da 1 a 20°C para NTC (-50°C; 100°C), PTC (-50°C; 150°C), TC de tipo J (0°C; 800°C), TC de tipo K (0°C; 1000°C), tipo PT-100 (-50°C; 400°C), tipo PT-1000 (-50°C; 400°C), tipo PT-100 (-20°C; 100°C);

Da 1 a 36°F para NTC (-58°F; 212°F), PTC (-58°F; 302°F), TC de tipo J (32°F; 1472°F) TC de tipo K (32°F; 1830°F), tipo PT-100 (-58°F; 752°F), tipo PT-1000 (-58°F; 752°F), tipo PT-100 (-4°F; 212°F);

Da 0,1 a 10,0°C para NTC (-50,0°C; 100,0°C), PTC (-50,0°C; 150,0°C), PT-100 (-19,9°C; 99,9°C);

Da 0,1 a 18,0°F para NTC (-58,0°F; 212,0°F), PTC (-58,0°F; 302,0°F), PT-100 (-4,0°F; 212,0°F).

En el algoritmo de control ON/OFF

(Activado/Desactivado), se intenta mantener el valor de temperatura igual al valor definido por la apertura o cierre del último elemento de control. En el sistema con control ON/OFF (Activado/Desactivado), el valor de la temperatura oscila continuamente. La amplitud o el periodo de oscilación del valor de temperatura alrededor del valor definido cambia en función del sistema de control. Para reducir el periodo de oscilación del valor de temperatura, se forma una zona umbral por debajo o alrededor del valor definido y esta zona se llama histéresis.

Temperatura

Parámetro del valor mínimo definido de temperatura (Predeterminado = valor mínimo de la escala del dispositivo) DIRECCIÓN MODBUS: 40005

El valor definido de temperatura no puede ser inferior a este valor.

El valor de este parámetro se puede ajustar del valor mínimo de la escala del dispositivo al parámetro del valor máximo definido de temperatura.

Parámetro del valor máximo definido de temperatura (Predeterminado = valor máximo de la escala del dispositivo) DIRECCIÓN MODBUS: 40006

El valor definido de temperatura no puede ser superior a este valor.

El valor de este parámetro se puede ajustar desde el valor mínimo definido de temperatura al valor máximo de la escala del dispositivo.

Parámetro de compensación del sensor (Predeterminado = 0) DIRECCIÓN MODBUS: 40007

de -20 a 20 °C para NTC (-50°C; 100°C), PTC (-50°C; 150°C), TC de tipo J (0°C; 800°C), TC de tipo K (0°C;, 1000°C), PT-100 (-50°C; 400°C), PT-1000 (-50°C; 150°C), PT-100 (-20°C; 100°C);

de -36 a 36 °F para NTC (-58°F; 212°F), PTC (-58°F; 302°F), TC de tipo J (32°F; 1472°F), TC de tipo K (32°F; 1830°F), PT-100 (-58°F; 752°F), PT-1000 (-58°F; 752°F), PT-100 (-4°F; 212°F);

de -10,0 a 10,0°C para NTC (-50,0°C; 100,0°C), PTC (-50,0°C; 150,0°C), PT-100 (-19,9°C; 99,9°C);

de -18,0 a 18,0°F para NTC (-58,0°F; 212,0°F), PTC (-58,0°F; 302,0°F), PT-100 (-4,0°F; 212,0°F).

Parámetro del tipo de funcionamiento (Predeterminado = 0) DIRECCIÓN MODBUS: 40008 Si el valor del parámetro es '0', el dispositivo pasa al parámetro.

Calor

Frío

Parámetro del tiempo de espera del inicio en el encendido (Predeterminado = 0) DIRECCIÓN MODBUS: 40009

Cuando se aplica la alimentación al dispositivo, el compresor está activado cuando transcurre el tiempo de espera. Se puede ajustar de 0 a 20 minutos.

Parámetro de tiempo de espera de inicio-parada del compresor (Predeterminado = 0) DIRECCIÓN MODBUS: 40010

Cuando el compresor está inactivo, este tiempo de espera debe transcurrir para poder activar el compresor. Se puede ajustar de 0 a 20 minutos.

Parámetro del tiempo de espera de inicio-inicio del compresor (Predeterminado = 0) DIRECCIÓN MODBUS: 40011

Este periodo de tiempo debe expirar entre las dos activaciones del compresor. Se puede ajustar de 0 a 20 minutos.

Parámetro de defecto del sensor (Predeterminado = 0) DIRECCIÓN MODBUS: 40012

El compresor está DESACTIVADO en caso de defectos en el sensor.

El compresor está ACTIVADO en caso de defectos en el sensor.

El compresor funciona de forma regular según los periodos de tiempo de P_{on} y P_{oF} en caso del defectos en el sensor.

El compresor está activo durante este periodo de tiempo en caso de defectos en la sonda (Predeterminado = 0) DIRECCIÓN MODBUS: 40013

Si el parámetro de defectos de la sonda |P_dF| es 2, a continuación se observa este parámetro. Se puede ajustar de 0 a 99 minutos.

El compresor está inactivo durante este periodo de tiempo en caso de defectos en la sonda (Predeterminado = 0) DIRECCIÓN MODBUS: 40014

Si el parámetro de defectos de la sonda PdF es 2, a continuación se observa este parámetro. Se puede ajustar de 0 a 99 minutos.

Parámetro de selección del tipo de alarma (Predeterminado = 2) DIRECCIÓN MODBUS: 40015

0 1- 2 3 4 5 6

Protección contra roturas del sensor

Alarma alta del proceso

Alarma baja del proceso

Alarma alta de desviación

Alarma baja de desviación

Alarma de banda de desviación

Alarma del intervalo de desviación

Parámetro de límite reducido del valor definido de la alarma (Predeterminado = valor mínimo de la escala del dispositivo) DIRECCIÓN MODBUS: 40016

El valor definido de la alarma no puede ser inferior a este valor. El valor de este parámetro se puede ajustar desde el valor mínimo definido del proceso al valor del parámetro de límite superior del valor definido de la alarma.

Parámetro de límite superior del valor definido de la alarma (Predeterminado = valor máximo de la escala del dispositivo) DIRECCIÓN MODBUS: 40017

El valor definido de la alarma no puede ser superior a este valor. El valor de este parámetro se puede ajustar desde el valor del parámetro de límite inferior del valor definido de la alarma al valor máximo definido del proceso.

Parámetro del tiempo de espera de activación de la alarma (Predeterminado = 0) DIRECCIÓN MODBUS: 40018 - Se puede ajustar de 0 a 999 minutos.

Parámetro del tiempo de espera de desactivación de la alarma (Predeterminado = 0) DIRECCIÓN MODBUS: 40019 - Se puede ajustar de 0 a 99 minutos. Cuando este parámetro es 99, si se pulsa el botón de aumento, se observará y la salida del bloqueo de la alarma se seleccionará. Para hacer que la salida del bloqueo de la alarma sea pasivo, el botón de disminución se debe pulsar en la pantalla principal de operaciones.

Parámetro de retraso de la alarma tras el encendido (Predeterminado = 0) DIRECCIÓN MODBUS: 40020 - Este parámetro define el tiempo que necesita la alarma para activarse tras el encendido. Se puede ajustar de 0 a 99 minutos.

Parámetro del valor definido de la alarma (Predeterminado = 20) DIRECCIÓN MODBUS: 40021 - La salida de la alarma se controla en función de este valor. Para el parám. de selección del tipo de alarma AES = 1 o 2, el valor de este parám. se puede ajustar desde el parám. del límite reducido del valor definido de la alarma ALL al parám. del límite superior del valor definido de la alarma AUL, para el parám. de selección del tipo de alarma; AES = 3, 4, 5 o 6, el valor de este parámetro se puede ajustar de 0 al parám. del límite superior del valor definido de la alarma L

Parámetro de histéresis de la alarma (Predeterminado = 0) DIRECCIÓN MODBUS: 40022 Valor de histéresis de la alarma. Este parámetro se puede ajustar de 0 al 50% de la escala del dispositivo.

Parámetro de selección de la función de la alarma sonora (Predeterminado = 0) DIRECCIÓN MODBUS: 40023

La alarma sonora está desactivada.

La alarma sonora se activa si se produce una alarma.

La alarma sonora se activa durante los fallos del sensor.

La alarma sonora se activa durante la alarma o los fallos del sensor.

La alarma sonora está activado durante este tiempo (Predeterminado = ____) DIRECCIÓN MODBUS: 40024

Si el valor del parámetro de la selección de la función de alarma sonora b_uF = 0 , este parámetro no se puede observar. La alarma sonora permanece activa durante este tiempo. Se puede ajustar de 1 a 99 minutos. Cuando este parámetro es 1, si se pulsa el botón de disminución, se observa ---. En esta condición, la alarma sonora está activada hasta que se pulsa el botón de silencio de la alarma sonora.

Parámetro de selección del modo de comunicación (Predeterminado = 0) DIRECCIÓN MODBUS: 40025

Comunicación de PROKEY seleccionada.

Comunicación de RS485 seleccionada.

Parámetro de ID secundaria (Predeterminado = 1) DIRECCIÓN MODBUS: 40026

Parámetro de dirección de comunicación del dispositivo (de 1 a 247).

Parámetros activos de salida de alarma manual (Predeterminado=0) DIRECCIÓN MODBUS =40027

Salida de alarma manual pasiva

Salida de alarma manual activa

Contraseña de acceso a la sección de programación (Predeterminado = 0) DIRECCIÓN

MODBUS: 40028 - Se utiliza para acceder a la sección de programación. Se puede ajustar de 0 a 9999. Si se selecciona el 0, no se solicitará la contraseña.

Los parámetros PoS SPd SEd y se observan si en el tipo de funcionamiento se selecciona "Cooling" (Frío). Si se selecciona el tipo de funcionamiento "Heating" (Calor), salta al parámetro RES.

6.3 Direcciones Modbus de los parámetros de estado del dispositivo (Leer registro de entrada

DIRECCIÓN MODBUS: 30001

DIRECCIÓN MODBUS: 30002

Valor de temperatura

Led Status: 0.bit Led de °C, 6.bit Led del compresor, 7.bit Led de la alarma, 13.bit Led del programa, 14.bit Led de ajuste

DIRECCIÓN MODBUS: 30003

Estado del dispositivo: 0.bit Estado de la alarma 2.bit Estado de la alarma sonora 3.bit Estado de la rotura del sensor

DIRECCIÓN MODBUS: 30004

Estado de salida: 0.bit Salida del compresor, 1.bit Salida de alarma

DIRECCIÓN MODBUS: 30005

Tipo y versión del dispositivo

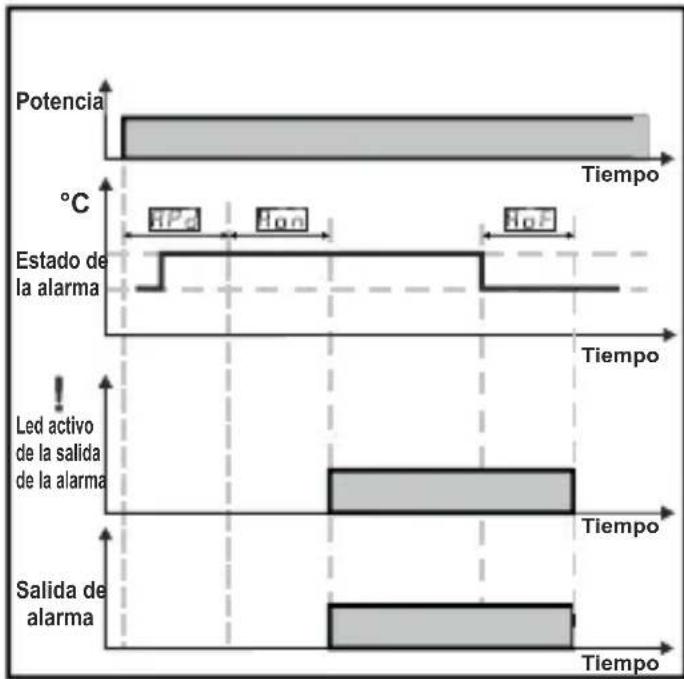

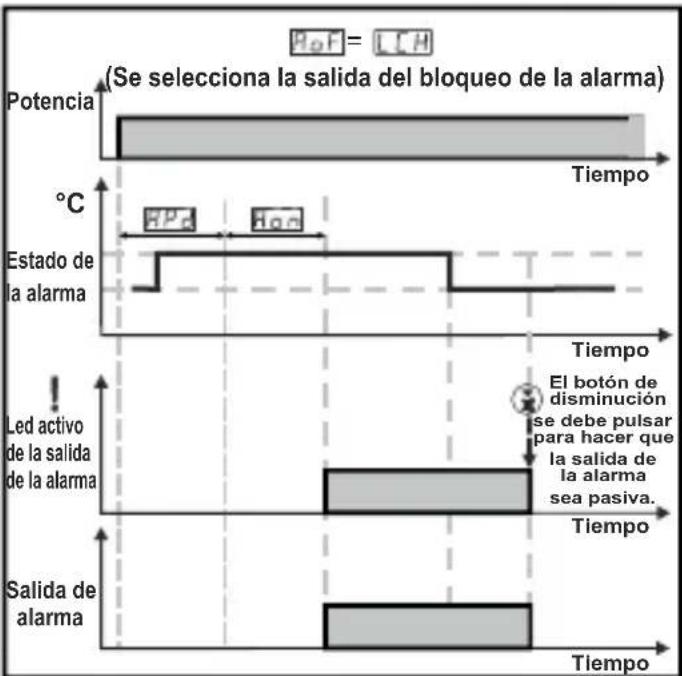

6.4 Gráficos de funcionamiento de la salida de la alarma y de los tipos de alarmas

6.4 Gráficos de funcionamiento de la salida de la alarma y de los tipos de alarmas

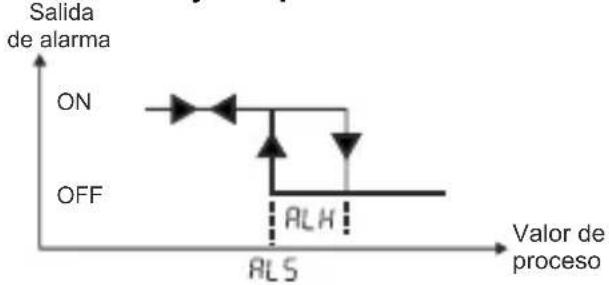

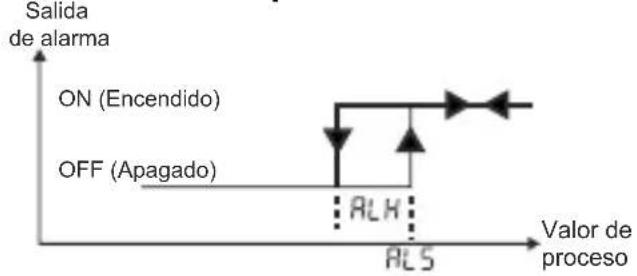

Alarma alta de proceso

Alarma baja de proceso

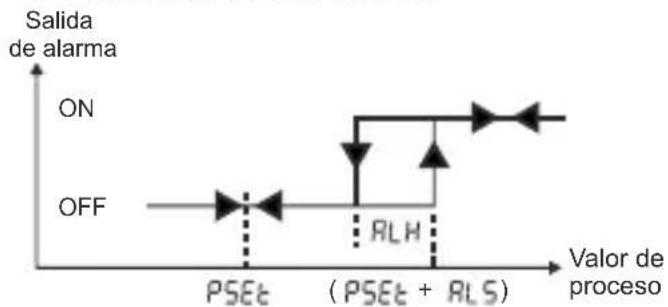

Alarma alta de desviación

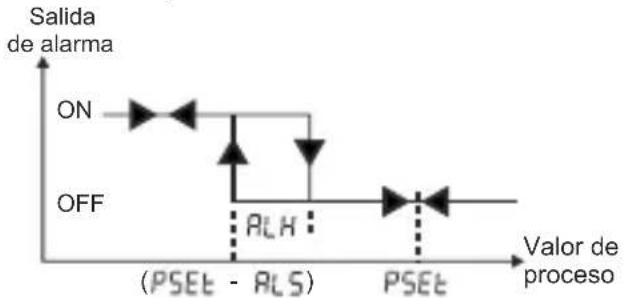

Alarma baja de desviación

ALS = Valor definido de la alarma
PSET = Valor definido del proceso

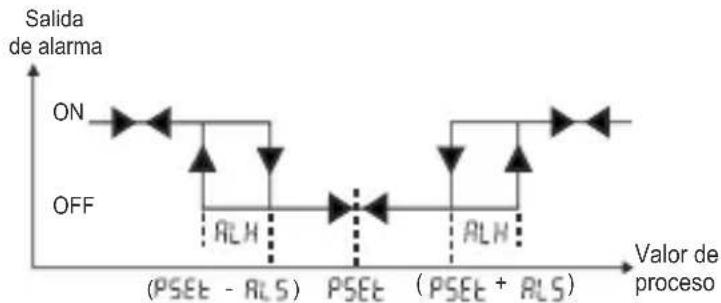

Alarma de banda de desviación

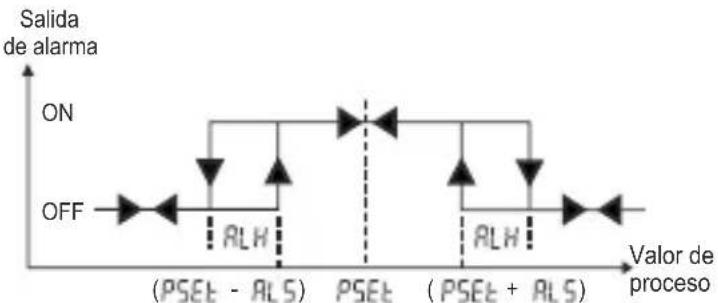

Alarma del intervalo de desviación

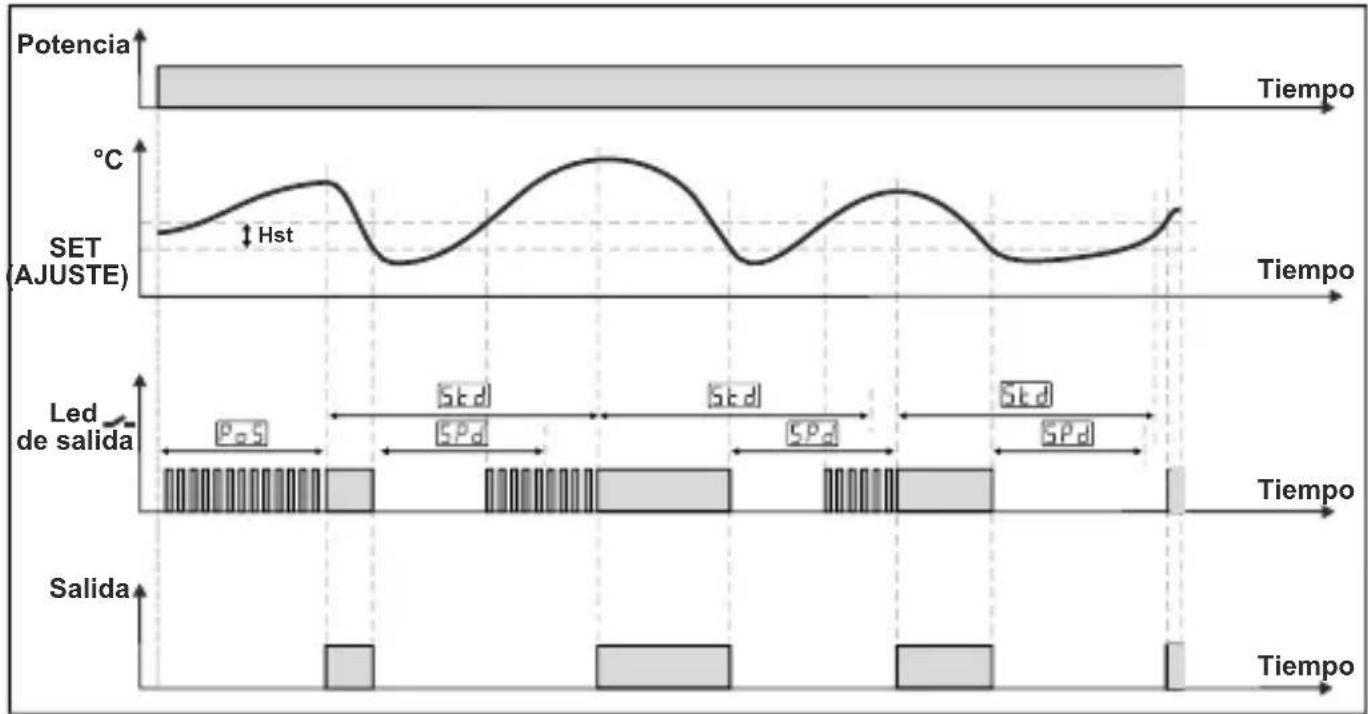

6.5 Gráficos de funcionamiento del controlador de temperatura de ESM-3712-HCN

1-Si el valor del parámetro del tipo de funcionamiento HCS=1 (Frío)

El valor del parámetro del tiempo de espera de la activación tras el encendido ≥ 1 , El valor del parámetro del tiempo de espera de parada/inicio del compresor ≥ 1 y El valor del parámetro del tiempo de espera de inicio/inicio del compresor ≥ 1 ;

2-Si el valor del parámetro del tipo de funcionamiento HCS = 0 (Calor),

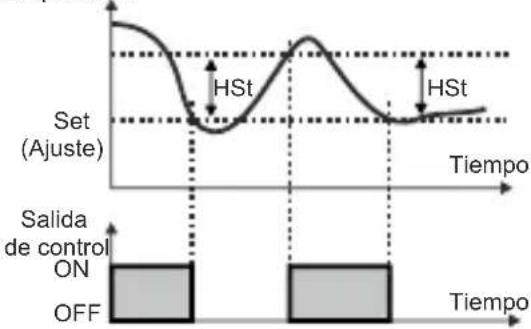

En el algoritmo de control ON/OFF (Activado/Desactivado), se intenta mantener el valor de temperatura igual al valor definido por la apertura o cierre del último elemento de control. En el sistema con control ON/OFF (Activado/Desactivado), el valor de la temperatura oscila continuamente. La amplitud o el periodo de oscilación del valor de temperatura alrededor del valor definido cambia en función del sistema de control. Para reducir el periodo de oscilación del valor de temperatura, se forma una zona umbral por debajo o alrededor del valor definido y esta zona se llama histéresis. La acción de la salida de control se describe con las figuras anteriores.

6.6 Mensajes de error en el controlador de temperatura ESM-3712-HCN

5br Parpadeo de la pantalla Fallo del sensor. La conexión del sensor es incorrecta o no hay ninguna conexión del sensor. Si el parámetro de selección de la función de la alarma sonora buFes 2, la alarma sonora interna empieza a funcionar.

6.7 Acceder al Modo de Programación, Cambiar y Guardar Parámetros

Pantalla principal de operaciones

25.0 ISO-SP13CN A S SEMKO PR-0 ISO-SP13CN A S SEMKO

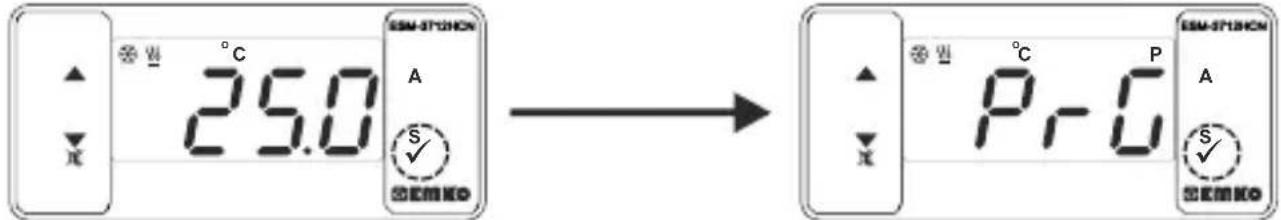

Cuando se pulsa el botón SET (Ajuste) durante 5 segundos, el led "PR" empieza a parpadear. Si el acceso al modo de programación es diferente a 0, se observará la pantalla de acceso al modo de programación PR-0.

Nota 1: Si la contraseña de acceso al modo de programación es 0, se observará la pantalla de unidad de temperatura en lugar de la pantalla de programación P-Γ.

Pulse el botón SET (Ajuste) para guardar el parámetro.

Pantalla de introducción de contraseña

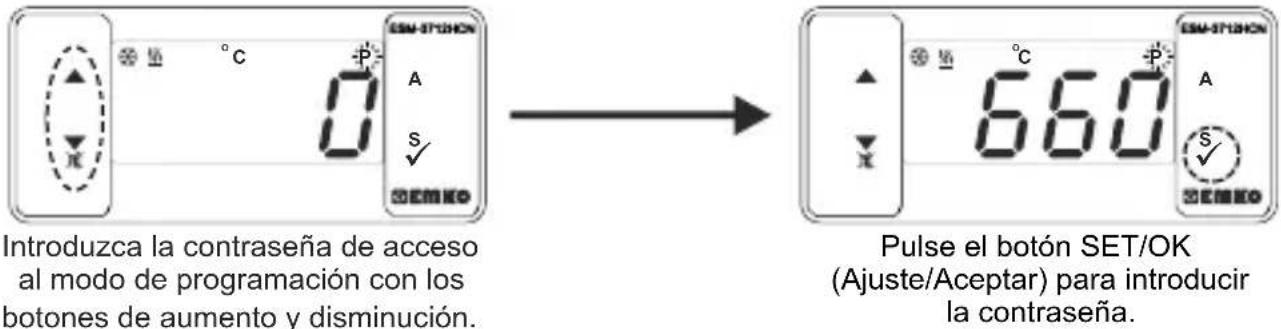

Introduzca la contraseña de acceso al modo de programación con los botones de aumento y disminución. 660 Pulse el botón SET/OK (Ajuste/Aceptar) para introducir la contraseña.

Nota 2: Si la contraseña de acceso al modo de programación is 0, solo son accesibles los tres parámetros, y los valores del parámetro se pueden cambiar. Valor de histéresis

Pantalla de programación

HSL SEM-170CHN A S SEM-170CHN SEM-170CHN A S SEM-170CHN

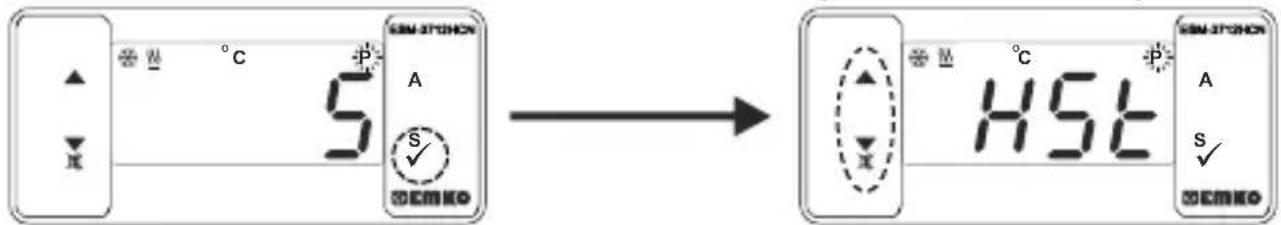

Pulse el botón SET (Ajuste) para acceder al valor del parámetro. Pulse el botón de incremento para acceder al siguiente parámetro, pulse el botón de decremento para acceder al parámetro anterior.

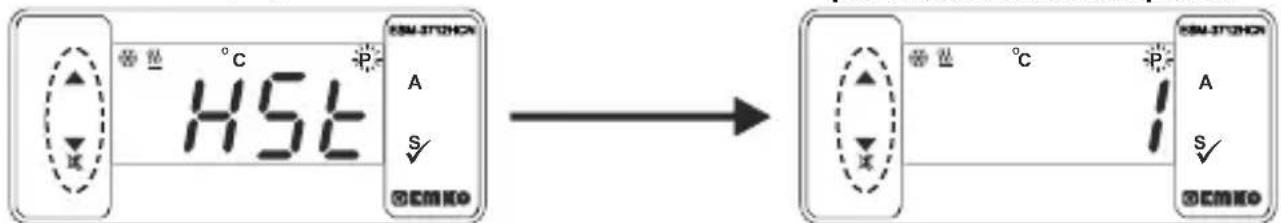

Cambie el valor con los botones incremento y disminución.

Valor de histéresis para la salida del compresor

EMI-37CHON 5 A S DEEMKO HSL EMI-37CHON A S DEEMKO

Pulse el botón SET (Ajuste) para guardar el parámetro.

Parámetro de histéresis para la salida del compresor

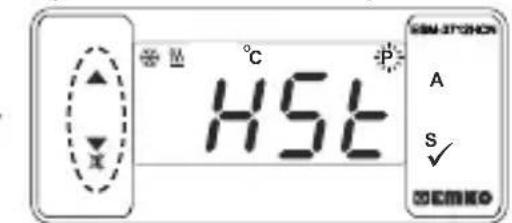

Pulse el botón de incremento para acceder al siguiente parámetro, pulse el botón de decremento para acceder al parámetro anterior.

Si no se realiza ninguna operación en el modo de programación durante 20 segundos, el dispositivo vuelve a la pantalla de operaciones de forma automática.

7. Especificaciones

Tipo de dispositivo	: Controlador de temperatura
Montaje y carcasa	: Carcasa de plástico de 76 mm x 34,5 mm x 71 mmpara el montaje del panel. El hueco del panel de 71 x 29 mm.
Tipo de protección	: NEMA 4X (Ip65 en la parte delantera, Ip20 en la parte trasera).
Peso	: Aproximadamente 0,20 kg.

Calificaciones ambientales

: Estándar, interior a una altitud de menos de 2000 metros sin condensación de humedad.

Almacenamiento/Temper. de funcion.: de -40 °C a +80 C / de -30 C a +80 C

Almacenamiento/Humed. de funcion.: 90 % máx. (sin condensación)

Instalación

: Instalación fija

Categoría de sobretensión	: II.
Grado de contaminación	: II, oficina o lugar de trabajo, sin contaminación conductiva
Condiciones de funcionamiento	: Funcionamiento continuo

Tensión de alimentación y potencia : 230 V~(%15) 50/60 Hz - 1,5 VA

: 115V~(‰±15) 50/60 Hz - 1,5 VA

: 24 V~(‰±15) 50/60 Hz - 1,5 VA

:10 - 30 V=1,5 W

Entrada del sensor de temperatura : NTC, PTC, TC, RTD

Tipo de entrada NTC

: NTC (10 kΩ @ 25 °C)

Tipo de entrada PTC

: PTC (1000 Ω @ 25 °C)

Tipo de entrada de termopar

: J, K (IEC584.1) (ITS 90)

Tipo de entrada de termorresistencia: PT-100, PT-1000 (IEC751) (ITS 90)

Precisión

: ± 1 % de escala completa para la termorresistencia

Protección contra roturas del sensor: Mejorada

Ciclo de muestreo

: 3 muestras por segundo

Forma de control

: ON / OFF (Encendido / Apagado)

Salida de relé

: 16(8) A @ 250 V ∼ para la carga resistiva (Salida del compresor) (Vida eléctrica: 100.000 activaciones a carga completa)

: para la carga resistiva 5 A @ 250 V ∼ (Salida de la alarma)

Pantalla

: Pantalla LED 14 mm roja de 4 dígitos

LED	: S (Verde), P (Verde), A (Verde), °C (Amarillo), °F (Amarillo), Salida de compresor (Rojo), Salida de la alarma (Rojo)

Alarma sonora interna

: ≥ 83 dB

Aprobaciones

:CE, EAC

8. Accesorios opcionales

1. Módulo RS-485


RS-335 A B

Interfaz de comunicación RS-485

1. Módulo de programación PROKEY

   Vac,
   --- Vdc,
   ≈ Se pueden aplicar Vac y Vdc

PROKEY

El dispositivo se programa (Carga o descarga) usando los parámetros.

9. Información para pedidos

ESM-3712HCN(Tamaño DIN 77 x 35)

A

BC

D

E

FG

HI

/

U

V

W

Z

Tensión de alimentaciónA

2

24 V~ (±%15) 50/60 Hz - 1,5 VA

3

24 V~ (±%15) 50/60 Hz - 1,5 VA

4

115 V~ (±%15) 50/60 Hz - 1,5 VA

5

230 V~ (±%15) 50/60 Hz - 1,5 VA

8

10 - 30 V ---

BC

Tipo de entrada

Escala (°C)

05

J, Fe, CuNi IEC584.1(ITS90)

0°C/32°F ; 800°C/1472°F

10

K, NiCr, Ni IEC584.1(ITS90)

0°C/32°F ; 999°C/1830°F

11

PT 100, IEC751(ITS90)

-50°C/-58°F ; 400°C/752°F

09

PT 100, IEC751(ITS90)

-19,9°C/-4°F ; 99,9°C/212°F

14

PT 1000, IEC751(ITS90)

-50°C/-58°F ; 400°C/752°F

13

PT 1000, IEC751(ITS90)

-19,9°C/-4°F ; 99,9°C/212°F

12

PTC (Not-1)

-50°C/-58°F ; 150°C/302°F

18

NTC (Not-1)

-50°C/-58°F ; 100°C/212°F

E

Salida del compresor

1

Salida de relé (16(8) A @ 250 V ~, en la carga resistiva, 1 NO + NC)

FG

Salida de alarma

01

Salida de relé (5 A @ 250 V ~, en la carga resistiva, 1 NO)

V

Sensor de temperatura que se proporciona con ESM-3712HCN

0

Ninguno

1

PTC-M6L40.K1.5 (Sonda de aire PTC cable de silicona de 1,5 m)

2

PTCS-M6L30.K1.5.1/8" (Sonda de líquidos PTC cable de silicona de 1,5 m)

3

NTC-M5L20.K1.5 (Sensor NTC, termoplástico moldeado con 1,5 m de cable para la aplicación de frío)

4

NTC-M6L50.K1.5 (Sensor NTC, carcasa de acero inoxidable con 1,5 m de cable para la aplicación de frío)

9

Cliente

Toda la información de pedidos del Controlador de temperatura ESM-3712-HCN se proporciona en la tabla anterior. El usuario puede crear la configuración adecuada del dispositivo a partir de la información y los códigos que aparecen en la tabla y aplicarlos en los códigos de pedidos. En primer lugar, se debe determinar la tensión de alimentación y, a continuación, las demás especificaciones. Rellene los espacios de los códigos de pedidos en función de sus necesidades.

Póngase en contacto con nosotros, si sus necesidades no se ajustan a las normas.

Nota-1: Si se selecciona el tipo de entrada PTC o NTC (BC = 12, 18), el sensor de temperatura se proporciona con el dispositivo. Por esta razón, si se selecciona el tipo de entrada como PTC, el tipo de sensor (V = 0, 1 o 2) o el tipo de entrada se selecciona como NTC, el tipo de sensor (V = 0, 3 o 4) se debe declarar en la información para pedidos.

Su Socio Tecnológico

Muchas gracias por haber elegido productos Emko Elektronik, visite nuestra página web para descargar el manual de usuario detallado.

www.emkoelektronik.com.tr
