ESM-7720 - Controlador de temperatura Emko - Manual de uso y guía de instrucciones gratis

Tipo de producto	Regulador de temperatura PID
Marca	Emko
Modelo	ESM-7720
Dimensiones (An x Al x Pr)	72 x 72 x 95,5 mm
Peso	270 g
Alimentación	230 V~ 50/60 Hz (±15 %)
Visualización proceso	LED rojo 4 dígitos, 13,2 mm
Visualización consigna	LED verde 4 dígitos, 9,1 mm
Entradas de medición	Termopar (J, K, R, S, T) y RTD (PT100)
Precisión	±0,25 % de la escala completa
Salida proceso	Relé 5 A / 250 V~ o SSR 24 mA / 12 V=
Salida alarma	Relé 5 A / 250 V~ o SSR 24 mA / 12 V=
Formas de regulación	ON/OFF, P, PI, PD, PID con ajuste adaptativo
Índice de protección	IP65 (frontal), IP20 (trasero)
Temperatura de funcionamiento	0 a 50 °C
Humedad admisible	0 a 90 % HR sin condensación
Garantía	2 años
Mantenimiento y limpieza	Paño húmedo o alcohol etílico; evitar disolventes hidrocarbonados
Fabricante	Emko Elektronik, Bursa, Turquía

Preguntas frecuentes - ESM-7720 Emko

¿Cómo instalar el regulador ESM-7720 en un panel?

Verifique que la abertura del panel sea de 69 x 69 mm. Coloque la junta de estanqueidad, inserte el aparato por la parte frontal y fíjelo con las dos bridas suministradas apretando los tornillos.

¿Qué tipos de sensores puedo usar con este controlador?

El ESM-7720 acepta termopares tipo J, K, R, S y T, así como sondas RTD PT100 (IEC751). Consulte la tabla de selección de entradas en el manual.

¿Cómo modificar el valor de consigna de temperatura?

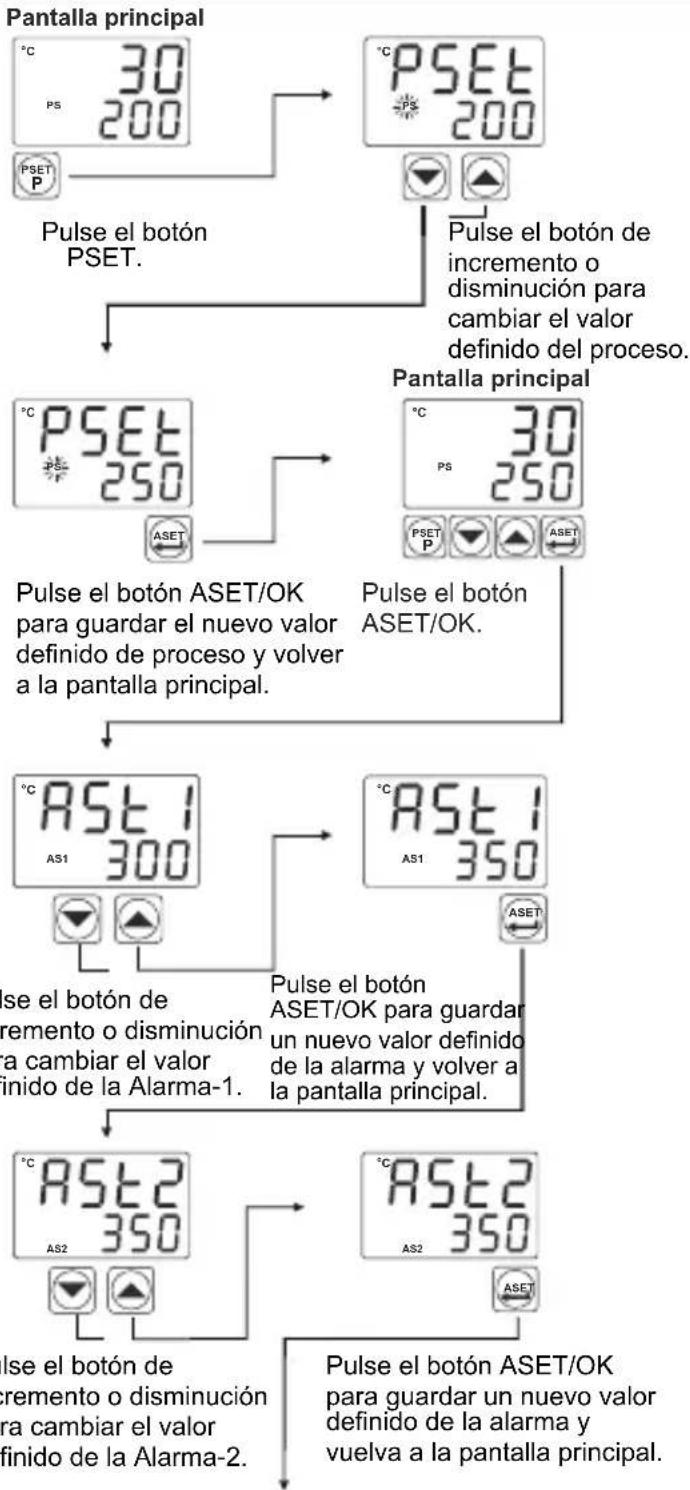

Desde la pantalla principal, pulse PSET para modificar la consigna de proceso, luego use las flechas arriba/abajo y confirme con ASET/OK. Para las alarmas, pulse directamente ASET/OK.

¿Qué hacer si la pantalla muestra « Err »?

Un mensaje « Err » parpadeante indica un error de sensor (corte o cortocircuito), un valor fuera de escala o un fallo de ajuste adaptativo. Verifique las conexiones del sensor y los límites de escala.

¿Cómo iniciar el ajuste adaptativo PID?

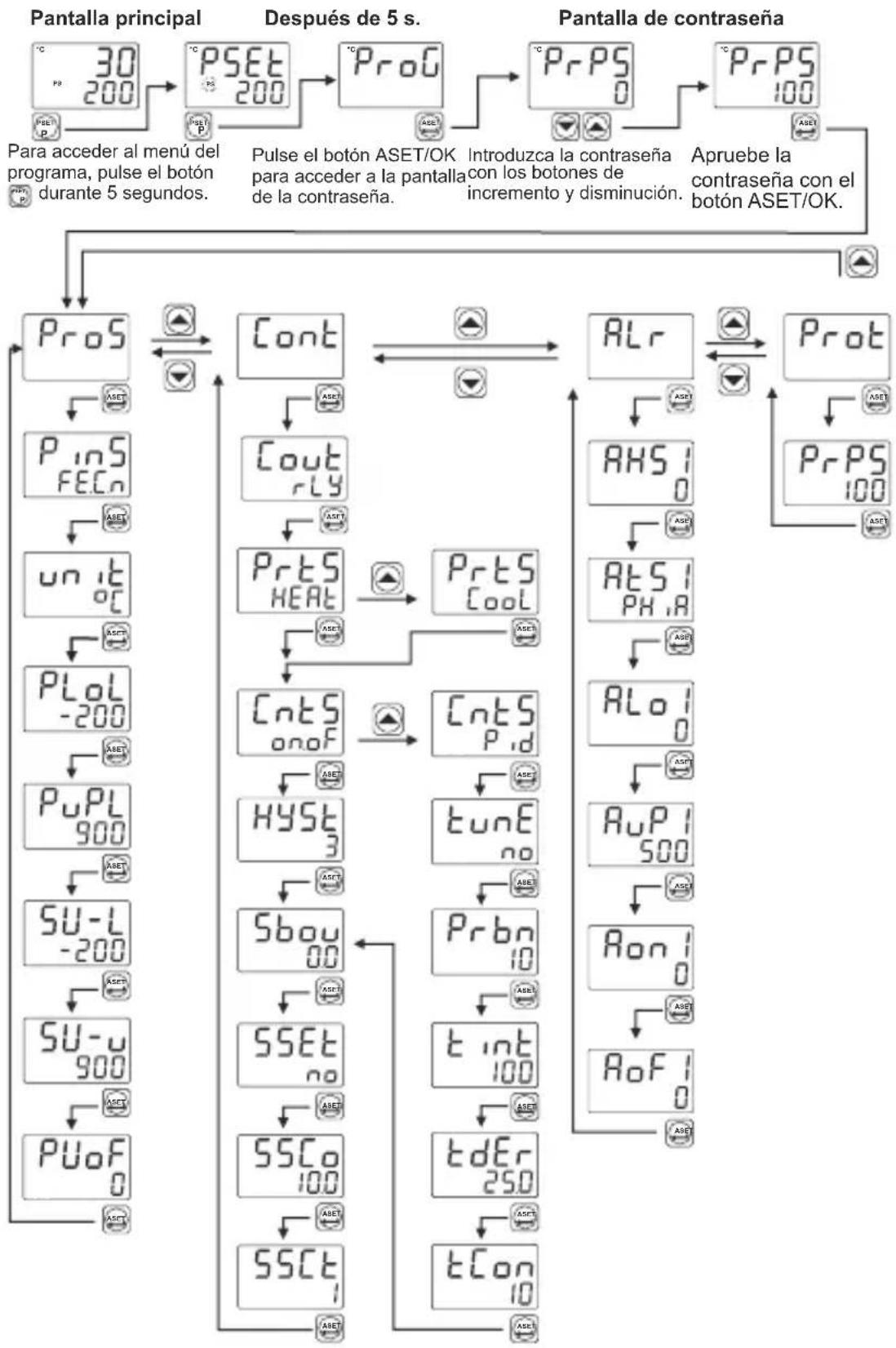

Acceda al menú Programación (pulsación larga de 5 s en PSET), configure EunE en SELF o Auto en el menú Cont. El valor de la consigna de proceso debe ser al menos un 5 % superior (calentamiento) o inferior (enfriamiento) a la temperatura medida.

¿Cuáles son las instrucciones de seguridad importantes?

Corte siempre la alimentación antes del cableado. No abra nunca el aparato. Utilice un fusible y un interruptor conformes. Instale en un entorno no explosivo y no corrosivo.

¿Puedo usar una sonda PT100 con visualización decimal?

Sí, el parámetro de entrada permite seleccionar PT100 con resolución 0,1 °C (código 40). La visualización del proceso mostrará entonces un decimal.

¿Cómo limpiar la carcasa del regulador?

Utilice un paño suave ligeramente humedecido con agua o alcohol etílico. No emplee nunca disolventes de petróleo o tricloroetileno.

¿Qué hacer si el aparato no se enciende?

Verifique la tensión de alimentación y el fusible externo. Asegúrese de que el cableado es correcto. Si el problema persiste, contacte con el servicio postventa de Emko.

¿Cómo restablecer la contraseña olvidada?

La contraseña se configura en el parámetro PrPS del menú Protección. Si se pierde, contacte con el soporte técnico de Emko. Por defecto, la contraseña es 0 (sin contraseña).

MANUAL DE USUARIO ESM-7720 Emko

Su Socio Tecnológico

Muchas gracias por haber elegido productos Emko Elektronik, visite nuestra página web para descargar el manual de usuario detallado.

www.emkoelektronik.com.tr

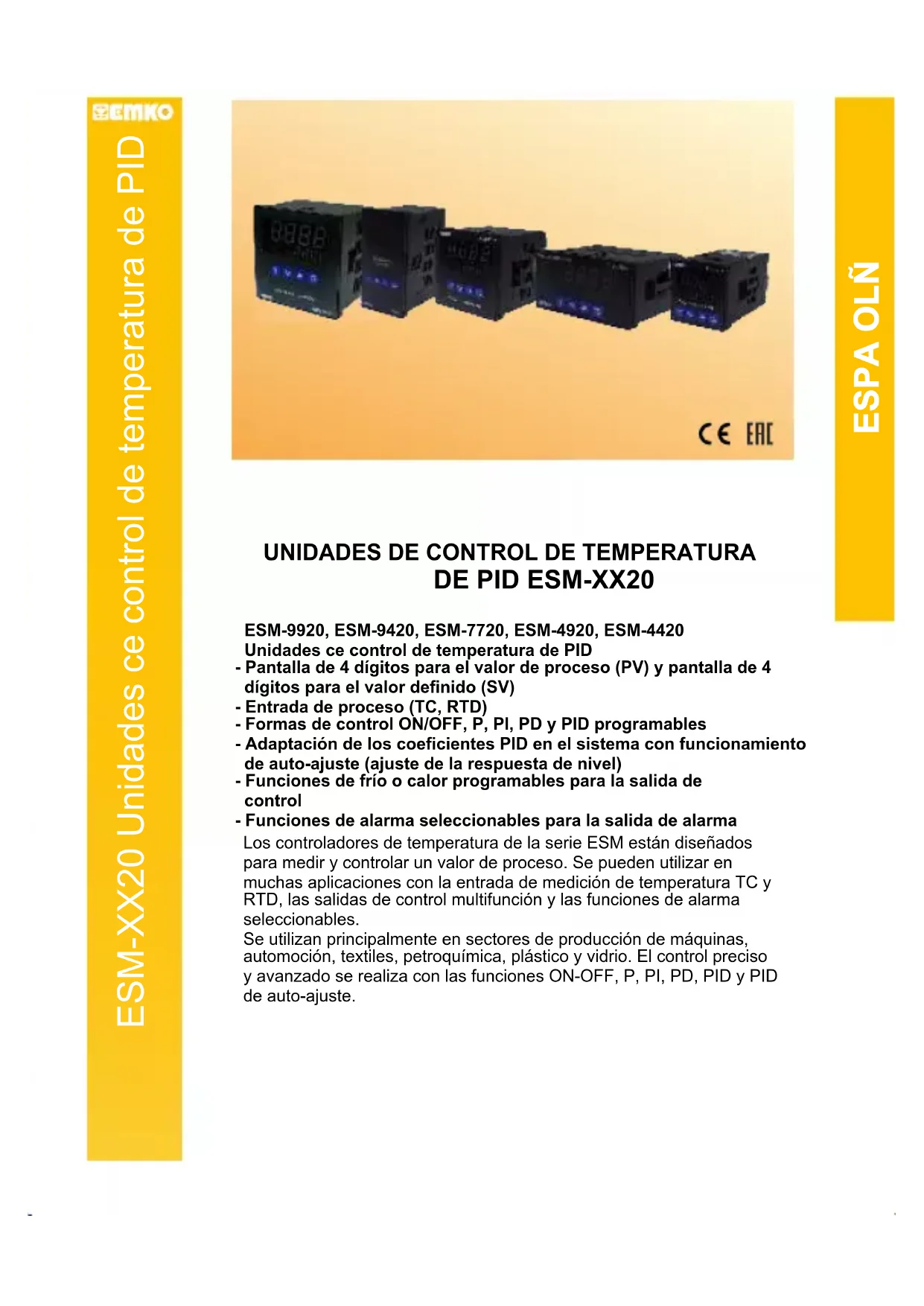

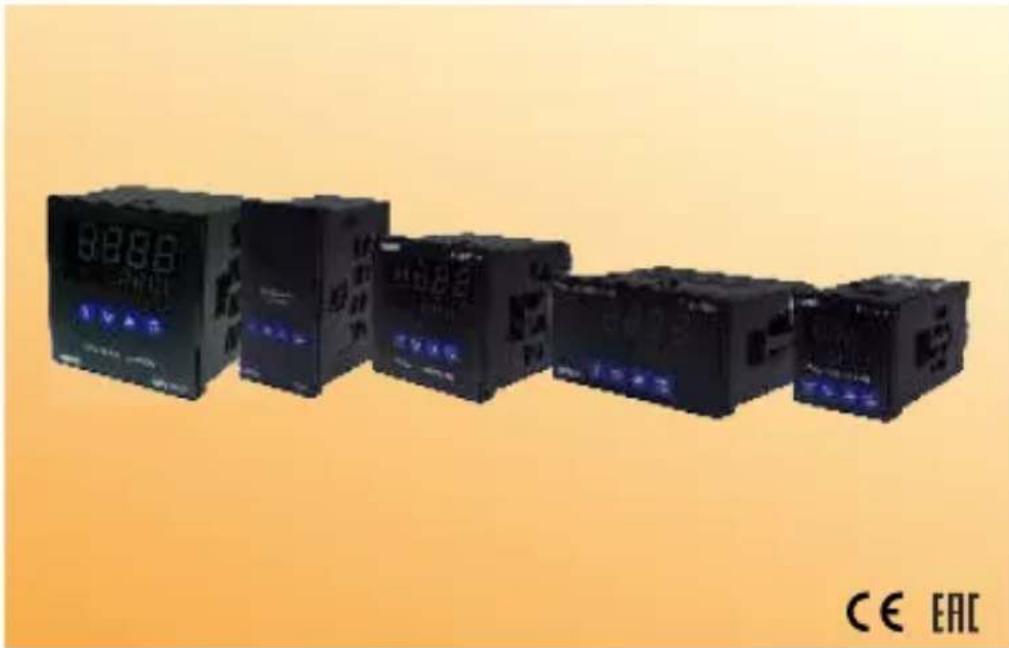

UNIDADES DE CONTROL DE TEMPERATURA DE PID ESM-XX20

ESM-9920, ESM-9420, ESM-7720, ESM-4920, ESM-4420

Unidades ce control de temperatura de PID

• Pantalla de 4 dígitos para el valor de proceso (PV) y pantalla de 4 dígitos para el valor definido (SV)
• Entrada de proceso (TC, RTD)
• Formas de control ON/OFF, P, PI, PD y PID programables
• Adaptación de los coeficientes PID en el sistema con funcionamiento de auto-ajuste (ajuste de la respuesta de nivel)
• Funciones de frío o calor programables para la salida de control

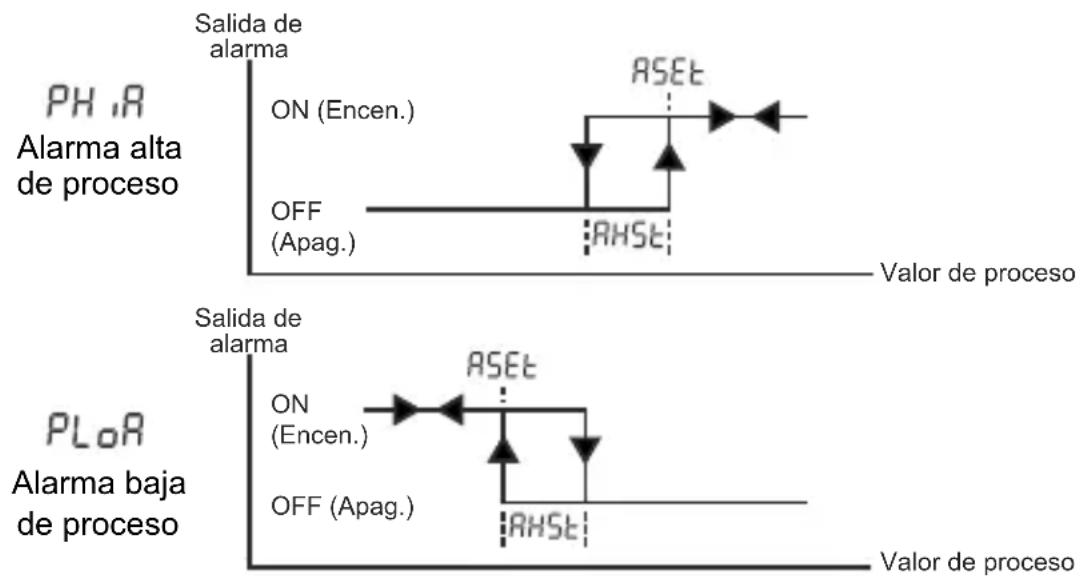

• Funciones de alarma seleccionables para la salida de alarma

Los controladores de temperatura de la serie ESM están diseñados para medir y controlar un valor de proceso. Se pueden utilizar en muchas aplicaciones con la entrada de medición de temperatura TC y RTD, las salidas de control multifunción y las funciones de alarma seleccionables.

Se utilizan principalmente en sectores de producción de máquinas, automoción, textiles, petroquímica, plástico y vidrio. El control preciso y avanzado se realiza con las funciones ON-OFF, P, PI, PD, PID y PID de auto-ajuste.

ESPECIFICACIONES

Entrada de proceso: TC, RTD

Termopar (TC): Termorresistencia J, K, R, S y T (IEC584.1)(ITS90) (RTD): PT-100 (IEC751)(ITS90)

Intervalo de medición: Consulte en la Tabla-1 la selección del tipo de entrada y la escala.

Precisión: ± 0,25% de escala para el termopar y la termorresistencia

Compensación de junta fría: Automáticamente ± 0,1 °C / 1 °C

Compensación de línea: 10 Ohm como máximo

Protección contra roturas del sensor: Mejorada

Ciclo de muestreo: 3 muestras por segundo

Filtro de entrada: 1,0 segundos.

Forma de control: ON/OFF (Encendido/Apagado), P, PI, PD o PID (la forma de control la puede programar el usuario)

SALIDA

Salida del proceso: Relé (5 A @ 250 V\~ en la carga resistiva) o salida de la unidad de control del SSR (máx. 24 mA, máx. 12 V==)

Salida de alarma: Relé (5 A @ 250 V\~ en la carga resistiva)

o salida de la unidad de control del SSR

(Salida de alarma - 2) (Máximo 24 mA, máx. 12 V ---)

TENSIÓN DE ALIMENTACIÓN

24 V ∼ (±15%) 50/60 Hz - 3 VA o 24 V—— (±%15) -3 W

230 V ∼ (±15%) 50/60 Hz - 3 VA

115 V ∼ (±15%) 50/60 Hz - 3 VA

24 V ∼ (±15%) 50/60 Hz - 3 VA

(Se debe determinar en el pedido)

PANTALLA

Pantalla de proceso: :

ESM-4420: Pantalla LED 10,1 mm roja de 4 dígitos

ESM-4920: Pantalla LED 13,2 mm roja de 4 dígitos

ESM-7720: Pantalla LED 13,2 mm roja de 4 dígitos

ESM-9420: Pantalla LED 10,1 mm roja de 4 dígitos

ESM-9920: Pantalla LED 19 mm roja de 4 dígitos

Pantalla del valor definido:

ESM-4420: Pantalla LED 8 mm verde de 4 dígitos

ESM-4920: Pantalla LED 8 mm verde de 4 dígitos

ESM-7720: Pantalla LED 9,1 mm verde de 4 dígitos

ESM-9420: Pantalla LED 8 mm verde de 4 dígitos

ESM-9920: Pantalla LED 10,8 mm verde de 4 dígitos

Led:

As1, AS2 (Valores definidos de la alarma), AO1, AO2 (Estado de la salida de la alarma

CALIFICACIONES AMBIENTALES y ESPECIFICACIONES FÍSICAS

Temperatura de funcionamiento :de 0 a 50 °C

Humedad : 0-90 % de humedad relativa (sin condensación)

Clase de Protección : IP65 en la parte delantera, IP20 en la parte trasera

Peso : ESM-4420: 220 g, ESM-4920: 240 g

ESM-7720: 270 g, ESM-9420: 230 g

CALIFICACIONES AMBIENTALES y ESPECIFICACIONES FÍSICAS

Temperatura de funcionamiento :de 0 a 50 °C

Humedad: 0-90 % de humedad relativa (sin condensación)

Clase de Protección: IP65 en la parte delantera, IP20 en la parte trasera

Peso: ESM-4420: 220 g, ESM-4920: 240 g

ESM-7720: 270 g, ESM-9420: 230 g

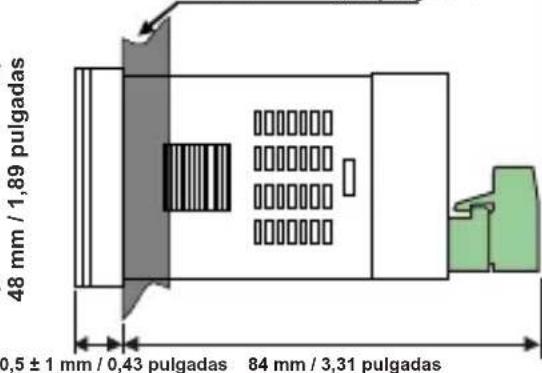

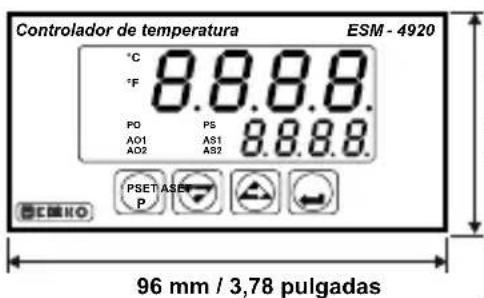

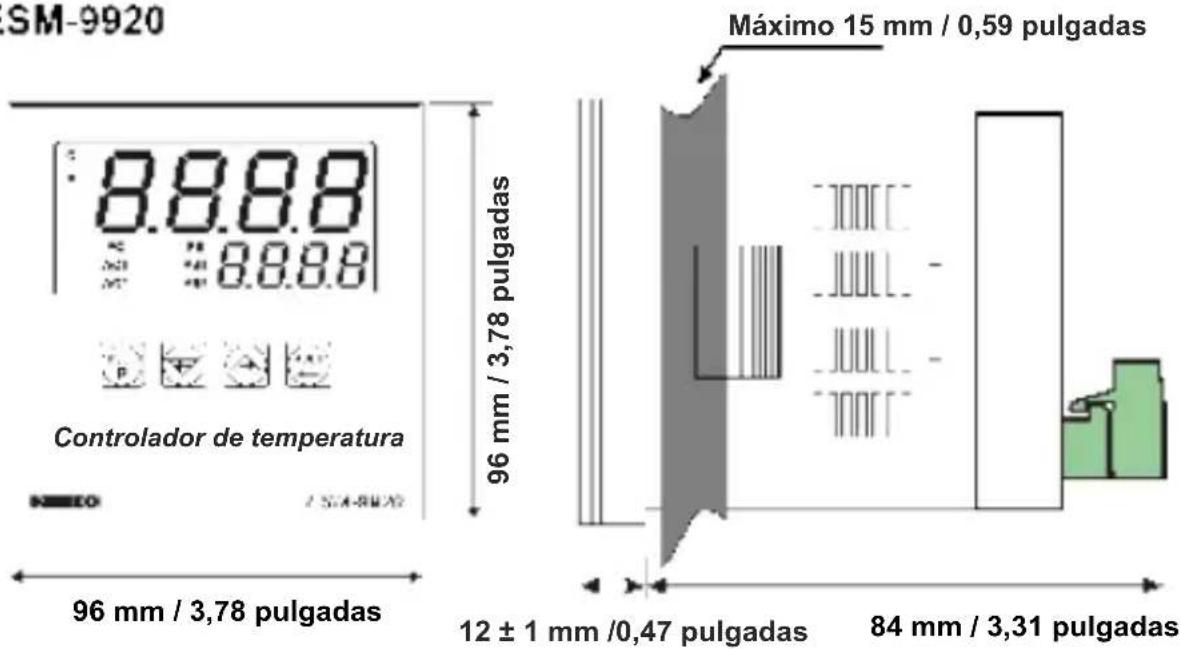

Dimensiones:

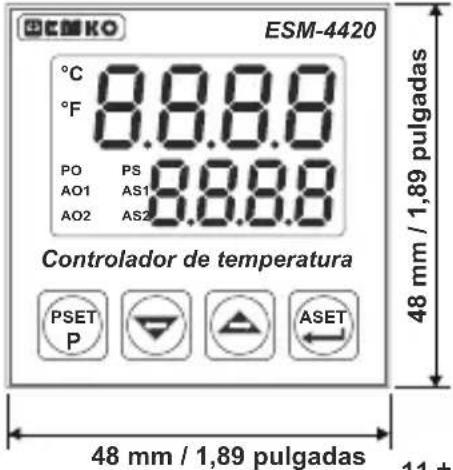

ESM-4420: (48 x 48 mm, profundidad: 95 mm)

ESM-4920: (96 x 48 mm, profundidad: 94,5 mm)

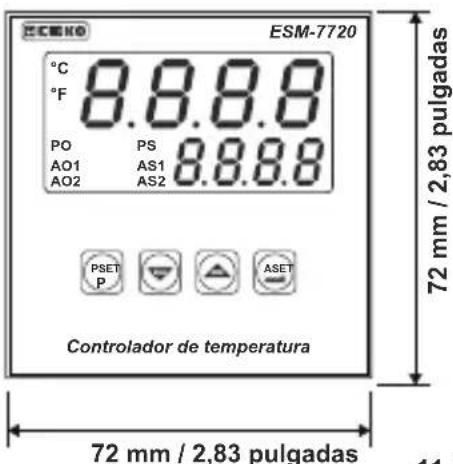

ESM-7720: (72 x 72 mm, profundidad: 95,5 mm)

ESM-9420: (48 x 96 mm, profundidad: 94,5 mm)

ESM-9920: (96 x 96 mm, profundidad: 96 mm)

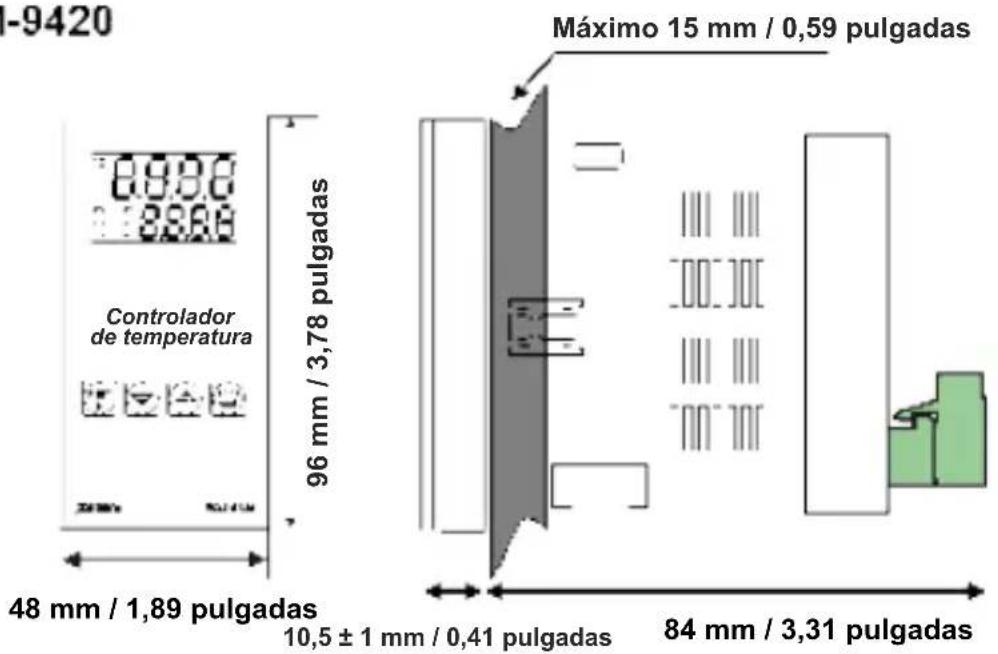

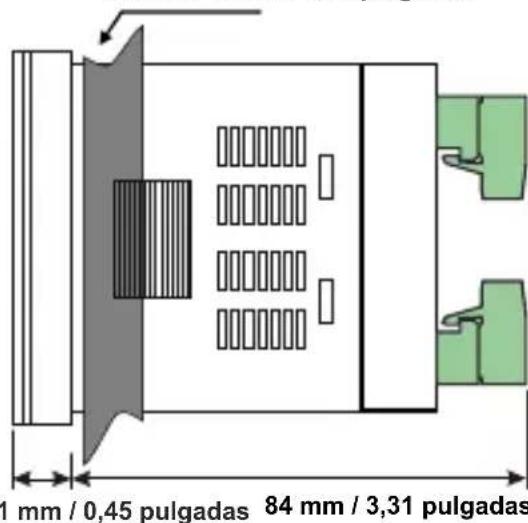

Encastre del panel:

ESM-4420: (46 x 46 mm)

ESM-4920: (92 x 46 mm)

ESM-7720: (69 x 69 mm)

ESM-9420: (46 x 92 mm)

ESM-9920: (92 x 92 mm)

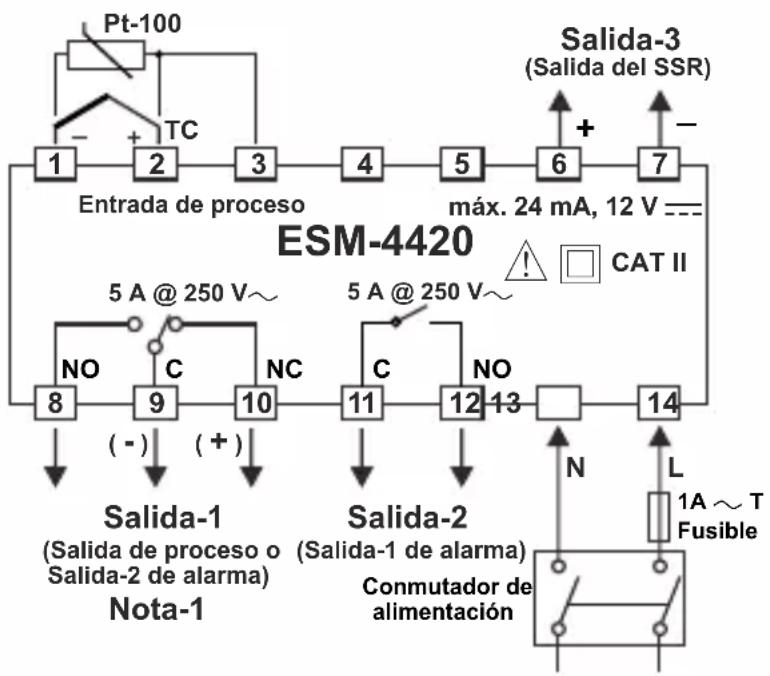

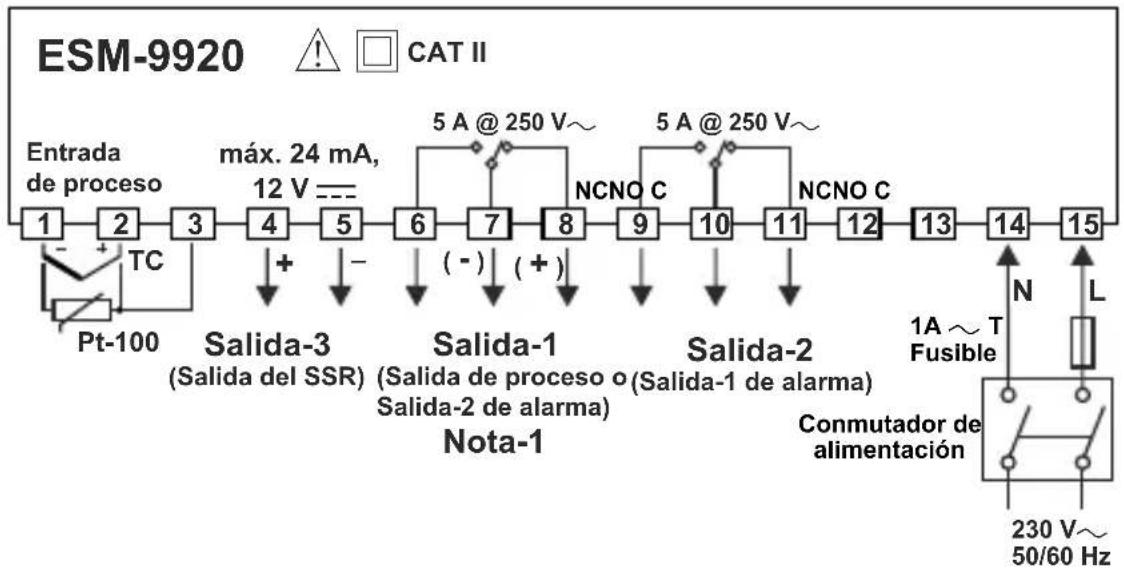

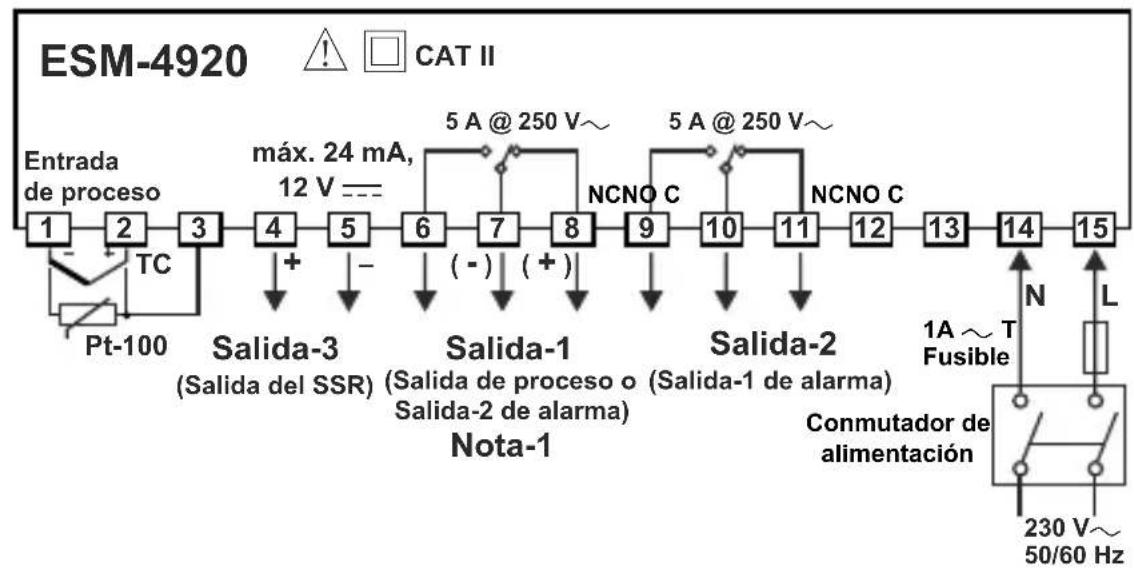

    A["Pt-100"] --> B["+"]
    B --> C["TC"]
    C --> D["Entrada de proceso"]
    D --> E["1"]
    E --> F["2"]
    F --> G["3"]
    G --> H["4"]
    H --> I["5"]
    I --> J["6"]
    J --> K["7"]
    K --> L["Salida-3 (Salida del SSR)"]
    L --> M["+"]
    M --> N["7"]
    N --> O["máx. 24 mA, 12 V ="]
    O --> P["ESM-4420"]
    P --> Q["NO"]
    Q --> R["8"]
    R --> S["9"]
    S --> T["10"]
    T --> U["11"]
    U --> V["12"]
    V --> W["13"]
    W --> X["14"]
    X --> Y["N"]
    Y --> Z["L"]
    Z --> AA["1A ~ T Fusible"]
    AA --> AB["Conmutador de alimentación"]
    AB --> AC["Salida-2 (Salida-1 de alarma)"]
    AC --> AD["Salida-1 (Salida de proceso o Salida-2 de alarma)"]
    AD --> AE["Nota-1"]
    AE --> AF["(-)"]
    AF --> AG["NC"]
    AG --> AH["5 A @ 250 V~"]
    AH --> AI["5 A @ 250 V~"]
    AI --> AJ["CAT II"]

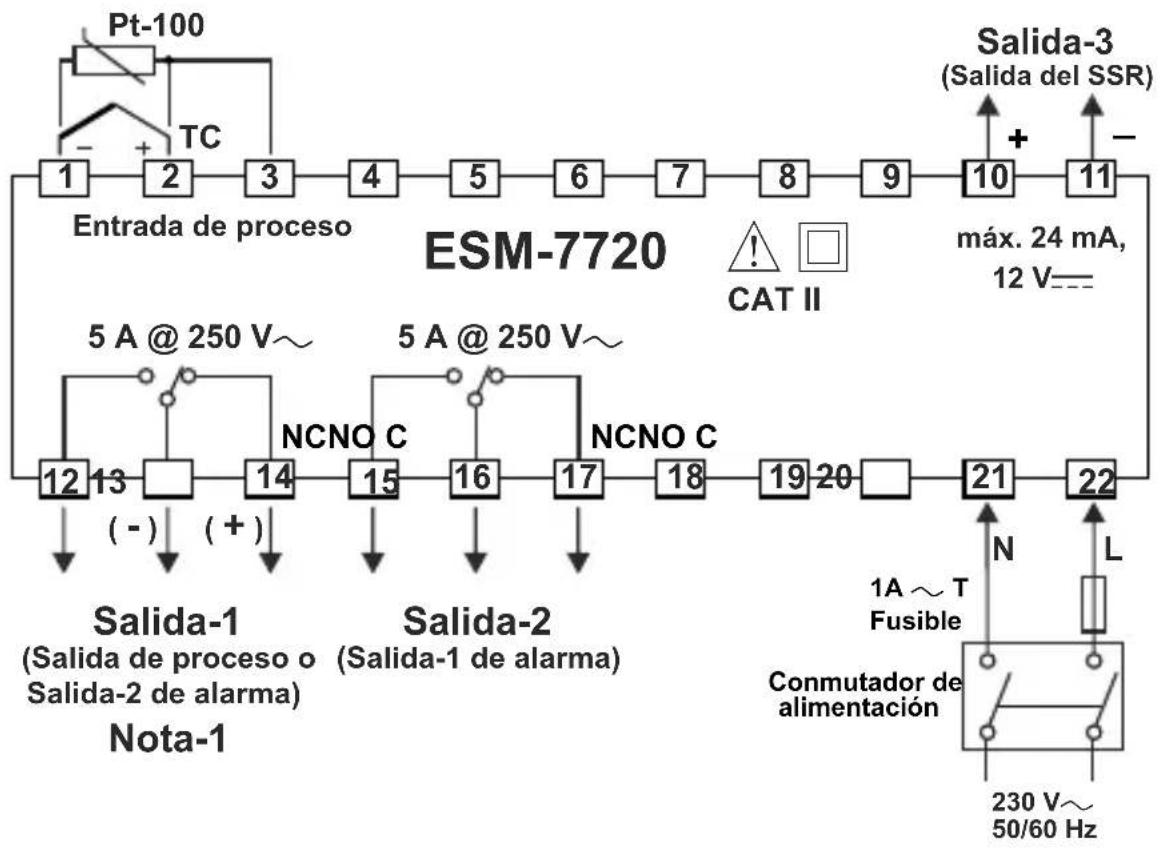


    subgraph Inputs
        Q["Pt-100"] --> R["TC"]
        S["Salida-3 (Salida del SSR)"] --> T["+"]
        U["Salida-1 (Salida de proceso o Salida-2 de alarma) Nota-1"] --> V["(-)"]
        W["Salida-2 (Salida-1 de alarma)"] --> X["(+)"]
        Y["NCNO C"] --> Z["5 A @ 250 V~"]
        AA["5 A @ 250 V~"] --> AB["NCNO C"]
        AC["5 A @ 250 V~"] --> AD["NCNO C"]

    end

    subgraph Outputs
        AE["Conmutador de alimentación"] --> AF["N"]
        AG["L"] --> AH["230 V~ 50/60 Hz"]
        AI["N"] --> AJ["Fusible"]
        AK["L"] --> AL["1A ~ T"]
    end
    note right of A: "máx. 24 mA, 12 V="]
    note right of D: "Nota-1"
    note right of G: "Conmutador de alimentación"
    note right of H: "1A ~ T Fusible"
    note right of I: "NCNO C"

    subgraph Inputs
        Q["Pt-100"] --> R["-"]
        S["TC"] --> T["+"]
        U["Max. 24 mA, 12 V ---"] --> V["+"]
        W["-"] --> X["−"]
        Y["(-) (+)"] --> Z["(-)"]
        AA["5 A @ 250 V~"] --> AB["7"]
        AC["5 A @ 250 V~"] --> AD["8"]
        AE["NCNO C"] --> AF["9"]
        AG["NCNO C"] --> AH["10"]
        AI["NCNO C"] --> AJ["11"]
        AK["5 A @ 250 V~"] --> AL["7"]
        AM["5 A @ 250 V~"] --> AN["8"]
        AO["5 A @ 250 V~"] --> AP["9"]
        AQ["5 A @ 250 V~"] --> AR["10"]
        AS["5 A @ 250 V~"] --> AT["11"]
        AU["5 A @ 250 V~"] --> AV["12"]
        AW["5 A @ 250 V~"] --> AX["13"]
        AY["Salida-3 (Salida del SSR)"] --> AZ["Nota-1"]
        BA["Salida-1 (Salida de proceso o (Salida-2 de alarma))"] --> BB["Salida-2 (Salida-1 de alarma)"]
        BC["Salida-2 (Salida de proceso o (Salida-1 de alarma)"] --> BD["Salida-2 (Salida de alarma)"]
        BE["Salida-2 (Salida de alarma)"] --> BF["Salida-2 (Salida de alarma)"]
        BG["Salida-2 (Salida de alarma)"] --> BH["Salida-2 (Salida de alarma)"]
        BI["Salida-2 (Salida de alarma)"] --> BJ["Salida-2 (Salida de alarma)"]
        BK["Salida-2 (Salida de alarma)"] --> BL["Salida-2 (Salida de alarma)"]
        BM["Salida-2 (Salida de alarma)"] --> BN["Salida-2 (Salida de alarma)"]
        BO["Salida-2 (Salida de alarma)"] --> BP["Salida-2 (Salida de alarma)"]
        BQ["Salida-2 (Salida de alarma)"] --> BR["Salida-2 (Salida de alarma)"]
        BS["Salida-2 (Salida de alarma)"] --> BT["Salida-2 (Salida de alarma)"]
        BU["Salida-2 (Salida de alarma)"] --> BV["Salida-2 (Salida de alarma)"]
        BW["Salida-2 (Salida de alarma)"] --> BX["Salida-2 (Salida de alarma)"]
        BY["Salida-2 (Salida de alarma)"] --> BZ["Salida-2 (Salida de alarma)"]
        CA["Salida-2 (Salida de alarma)"] --> CB["Salida-2 (Salida de alarma)"]
        CC["Salida-2 (Salida de alarma)"] --> CD["Salida-2 (Salida de alarma)"]
        DE["Salida-2 (Salida de alarma)"] --> DF["Salida-2 (Salida de alarma)"]
        DG["Salida-2 (Salida de alarma)"] --> DH["Salida-2 (Salida de alarma)"]
        DI["Salida-2 (Salida de alarma)"] --> DJ["Salida-2 (Salida de alarma)"]
        DK["Salida-2 (Salida de alarma)"] --> DL["Salida-2 (Salida de alarma)"]
        DV["Salida-2 (Salida de alarma)"] --> DW["Salida-2 (Salida de alarma)"]
        DX["Salida-2 (Salida de alarma)"] --> DXB["Salida-2 (Salida de alarma)"]
        DXT["Salida-2 (Salida de alarma)"] --> DXV["Salida-2 (Salida de alarma)"]
        DXU["Salida-2 (Salida de alarma)"] --> DXVb["Salida-2 (Salida de alarma)"]
        DXVb --> DXVb
        DXVb --> DXVb
    end

    style Input fill:#f9f,stroke:#333
    style Output fill:#ccf,stroke:#333

DIMENSIONES
ESM-4420

ESM-4420 °C 8.8.8.8 °F PO PS AO1 AS1 8.8.8.8 AO2 AS2 Controlador de temperatura PSET P ASET 48 mm / 1,89 pulgadas 11+

Máximo 5 mm / 0,2 pulgadas

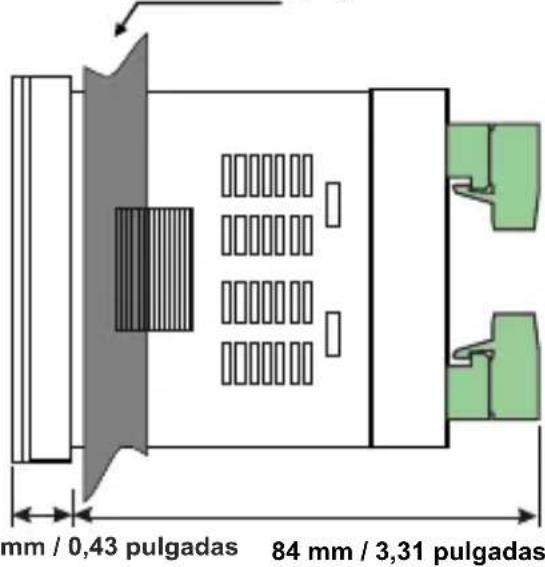

mm / 0,43 pulgadas 84 mm / 3,31 pulgadas

ESM-4920

Controlador de temperatura ESM - 4920 °C 8.8.8.8. °F P0 PS AO1 AS1 8.8.8.8. AO2 AS2 PSET A55 P 96 mm / 3,78 pulgadas

Máximo 15 mm / 0,59 pulgadas

48 mm / 1,89 pulgadas 0,5 ± 1 mm / 0,43 pulgadas 84 mm / 3,31 pulgadas

ESM-7720

ESM-7720 °C 8.8.8.8 °F PO PS 8.8.8.8 AO1 AS1 AO2 AS2 PSET P ASET 72 mm / 2,83 pulgadas Controlador de temperatura 72 mm / 2,83 pulgadas

Máximo 15 mm / 0,59 pulgadas

1 mm / 0,45 pulgadas 84 mm / 3,31 pulgadas

ESM-9420

ESM-9920

MONTAJE DEL PANEL

ESM-4420 8.8.8.8 8.8.8.8 8.8.8.8 Controlador de temperatura 1 2 3

1-Antes de montar el dispositivo en su panel, asegúrese de que el encastre es del tamaño adecuado.

2-Compruebe la posición del tapón del panel frontal.

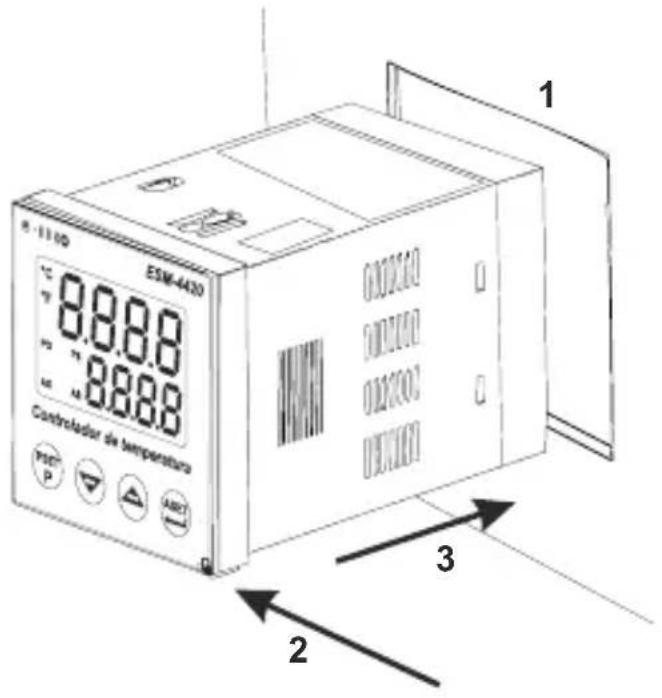

3-Inserte el dispositivo a través del encastre. Si la brida de montaje se encuentra en la unidad, extráigala antes de introducir la unidad en el panel.

ESM-4430 8.8.8.8 8.8.8.8 Continuous in temperature 4 5

4-Inserte la unidad en el encastre del panel por la parte delantera.

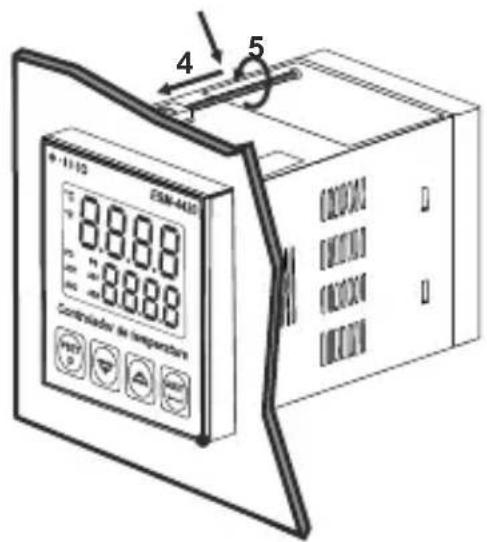

5- Inserte las bridas de montaje en los orificios localizados en la parte superior e inferior del dispositivo y atornille los tornillos de fijación hasta inmovilizar completamente el panel.

Acceder a los valores definidos y cambiarlos

Pantalla principal °C 30 PS 250 PSET P ASET

Nota: el usuario no puede salir de la sección del valor definido sin guardar los valores pulsando el botón.

Si no se produce ninguna operación durante 120 segundos, el dispositivo sale automáticamente de la sección de Valor definido.

Diagrama de acceso sencillo para los parámetros del programa

Nota: si el usuario no hace nada durante 120 segundos mientras el dispositivo se encuentra en la sección de programación, el dispositivo vuelve a la pantalla de operaciones.

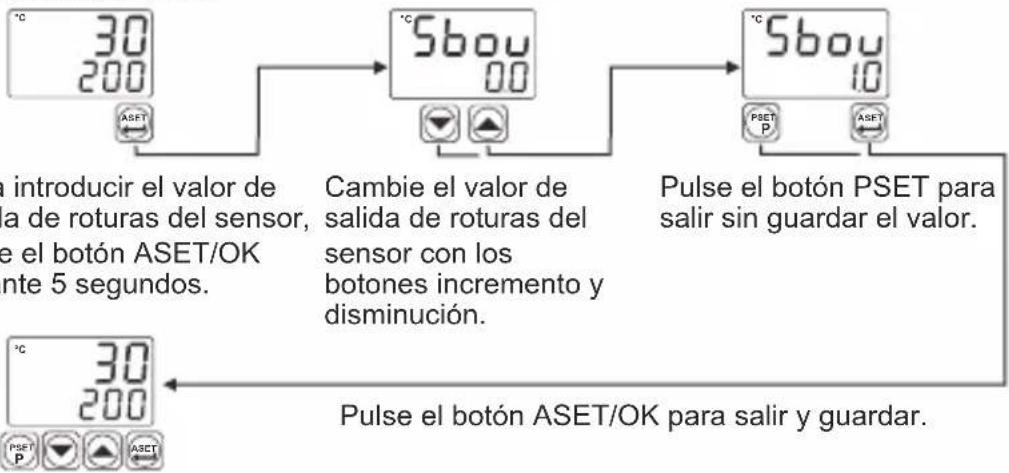

Diagrama de acceso sencillo para el valor de salida de roturas del sensor

Pantalla principal

Nota: si el usuario no hace nada durante 120 segundos mientras el dispositivo se encuentra en esta sección, el dispositivo vuelve a la pantalla de operaciones.

Nota-2: el valor de salida de roturas del sensor también se puede ajustar en la sección de programación.

Proceso de ajuste

Inicio del proceso de ajuste

1-Introducir en la sección de programación
2- Seleccione SELF, AUTO, EunE el parámetro, Cont en el menú. Pulse el botón ASET/OK para guardar el parámetro y volver a la pantalla principal.
3- Observe que "EunE" parpadea en la pantalla de ajuste.

Nota: para iniciar el proceso de ajuste,

Proceso de ajuste de calor: El valor de proceso debe ser inferior al valor definido de proceso, como mínimo un 5 % de la escala completa

Proceso de ajuste de frío: El valor de proceso debe ser superior al [Err] valor definido de proceso, como mínimo un 5 % de la escala completa Si esta condición no es correcta,

Cancelar el proceso de Auto-ajuste:

1- Si el sensor se rompe;
2- Si el proceso de auto-ajuste no se termina en 8 horas;
3- Mientras se ejecute el Auto-ajuste de calor, si el valor de proceso se vuelve mayor que el valor definido de proceso
4- Mientras se ejecute el Auto-ajuste de frío, si el valor de proceso se vuelve inferior que el valor definido de proceso
5- Mientras se ejecute el proceso de Auto-ajuste, si el usuario cambia el valor definido de proceso;
Entonces, el proceso de Auto-ajuste se cancela, el dispositivo continúa ejecutando los parámetros PID anteriores sin cambiarlos.

ProS: Parámetros del menú de proceso

: Selección del tipo de entrada de proceso; (Predeterminado FECn)

: Termopar de tipo J (Fe, Cu, Ni) Thermocouple, -200°C, 900°C; -328°F, 1652°F

: Termopar de tipo K (Ni, Cr, Ni) Thermocouple, -200°C, 1300°C; -328°F, 2372°F

: Termopar de tipo R (Pt13%RhPt) Thermocouple, 0°C, 1700°C; 32°F, 3092°F

: Termopar de tipo S (Pt10%RhPt) Thermocouple, 0°C, 1700°C; 32°F, 3092°F

: Termopar de tipo T (Cu,Cu,Ni) Thermocouple, -200°C, 400°C; -328°F, 752°F

: Pt - 100, -200°C, 650°C; -328°F, 1202°F

: Pt - 100, -199,9°C, 650,0°C ; -199,9°F, 999,9°F

:°C Selección de la unidad. Se pueden seleccionar °F o °C. (Predeterminado: )°C

: Valor mínimo de la escala de funcionamiento (límite bajo) Cambia en función de la escala y el tipo de entrada de proceso. (Predeterminado: -200)

: Valor máximo de la escala de funcionamiento (límite alto) Cambia en función de la escala y el tipo de entrada de proceso. (Predeterminado: 900)

: Límite bajo del valor definido de proceso. El valor mínimo definido se define con este parámetro.Cambia en función de la escala y el tipo de entrada de proceso. (Predeterminado: -200)

:Límite alto del valor definido de proceso. El valor máximo definido se define con este parámetro.Cambia en función de la escala y el tipo de entrada de proceso. (Predeterminado: 900)

: Compensación de la pantalla para el valor de proceso. Se puede ajustar del -10 % al +10 % de la escala. Se añade al valor de la pantalla de proceso. (Predeterminado: 0)

Nota: si se cambia la selección del tipo de entrada de proceso (P inS) puede que los parámetros PLoL PuPL SU-L, SU-u, PUoF, ALo1, AuP1, ALo2, AuP2, PSET, AST1 y AST2 deban actualizarse en función de la selección del tipo de entrada.

CoBE : Parámetros del menú de control

: Este parámetro determina qué salida será la Salida de control de proceso. Si se selecciona rLY, la salida de proceso es la salida de relé; si se selecciona SSr, la salida de proceso es la salida del SSR. (Predeterminado: Ssr)

: Selección del tipo de proceso. Puede ser HEAE o Cool .(Predeterminado: HEAE)

: Selección del tipo de control de proceso. Puede ser onoF o P_id . (Predeterminado: onoF )

Si el parámetro de sintonización está configurado en SELF, el dispositivo comienza a sintonizar automáticamente para calcular los parámetros PID automáticamente. Si el parámetro de sintonización está configurado en Auto, el dispositivo comienza a sintonizar automáticamente para calcular

Este parámetro se muestra si 5 = _1d . (Predeterminado no)

Prbn : Banda proporcional. Se puede ajustar de %1 a %100.Si CnES = P.d ,se puede observar este parámetro. (Predeterminado: 10,0)
t int : Tiempo íntegro. Se puede ajustar de 0 a 3600 segundos.Si [ntS] = P_d , se puede observar este parámetro. (Predeterminado: 100)
tdEr : Tiempo de derivación. Se puede ajustar de 0 a 999,9 segundos. Si = _1d , se puede observar este parámetro. (Predeterminado: 25,0)
tCon : Periodo de control de salida. Se puede ajustar de 1 a 150 segundos.Si CntS = P_id, se puede observar este parámetro. (Predeterminado: 10)
HY56 : Valor de histéresis. Se puede ajustar de %0 ile %50 de la escala ( PuPL - P'LoL ) Si CntS = onoF, se puede observar este parámetro (Predeterminado: 3)
Sbou : Valor de salida de roturas del sensor. Se puede ajustar de %0 a %100. (Predeterminado: 0,0)
SSET : Valor de ajuste de arranque suave. El dispositivo funciona en modo de arranque suave, hasta que la temperatura alcance el valor definido de arranque suave. (Predeterminado: ninguno)
SSCo : Salida de control de arranque suave. Este parámetro determina el porcentaje de salida de control del modo de arranque suave.(Predeterminado: 10,0)
SSCT : Tiempo de control de arranque suave. Este parámetro determina el tiempo de control del modo de arranque suave. (Predeterminado: 1)

RCB : Parámetros del menú de alarma

RHS1 : Valor de histéresis de la alarma. Se puede ajustar de %0 ile %50 de la escala (HuPl - HLoL). (Predeterminado: 0)

AES1 : Selección del tipo de alarma. (Predeterminado: PH,R)

RLo f : Parámetro del límite bajo del valor definido de la alarma. Se puede ajustar de la escala mínima de funcionamiento al límite alto del valor definido de la alarma. (Predeterminado: 0)

R_uP_i : Parámetro del límite alto del valor definido de la alarma. Se puede ajustar del límite bajo del valor definido de la alarma a la escala máxima de funcionamiento. (Predeterminado: 500)

Ron! : Tiempo de espera de activación de la alarma. Se puede ajustar de 0 a 9999 segundos.(Predeterminado: 0)

R_0F1 : Tiempo de espera de desactivación de la alarma. Se puede ajustar de 0 a 9998 segundos. Si es superior a 9998, LECM se visualiza en la pantalla y se selecciona la salida de bloqueo de la alarma. (Predeterminado: 0)

RHS2 : Valor de histéresis de la alarma. Se puede ajustar de %0 ile %50 de la escala ( [H_{u}P_{t}-[R_{L}o_{L}] ).(Predeterminado: 0)

At52 : Selección del tipo de alarma. (Predeterminado PH.A)

ALo2: Parámetro del límite bajo del valor definido de la alarma. Se puede ajustar de la escala mínima de funcionamiento al límite alto del valor definido de la alarma. (Predeterminado: 0)

2 : Parámetro del límite alto del valor definido de la alarma. Se puede ajustar del límite bajo del valor definido de la alarma a la escala máxima de funcionamiento.(Predeterminado:500)

: Tiempo de espera de activación de la alarma. Se puede ajustar de 0 a 9999 segundos. (Predeterminado: 0)

ALo2 : Parámetro del límite bajo del valor definido de la alarma.Se puede ajustar de la escala mínima de funcionamiento al límite alto del valor definido de la alarma. (Predeterminado: 0)

R_uP2 : Parámetro del límite alto del valor definido de la alarma. Se puede ajustar del límite bajo del valor definido de la alarma a la escala máxima de funcionamiento. (Predeterminado: 500)

Ron2 : Tiempo de espera de activación de la alarma. Se puede ajustar de 0 a 9999 segundos. (Predeterminado: 0)

_0F2 : Tiempo de espera de desactivación de la alarma. Se puede ajustar de 0 a 9998 segundos. Si es superior a 9998, se visualiza en la pantalla y se selecciona la salida de bloqueo de la alarma. (Predeterminado: 0)

NOTA: Los parámetros de la Alarma-2(AHS2, AtS2, ALo2,AuP2, Aon2, AoF2 se activan si el parámetro de salida de control se selecciona como SSR.

Prob : Parámetro del menú de protección

PrPS: Contraseña para acceder a la sección de programación. Se puede ajustar de 0 a 9999.

Si PrPS es 0, no se observa la pantalla de contraseña. Si PrPS es diferente a 0 y el usuario entra en las páginas del menú sin introducir la contraseña, todos los menús se pueden observar, excepto el menú de protección Prot. Pero el dispositivo no permite realizar ningún cambio en los parámetros. (El valor predeterminado es 0)

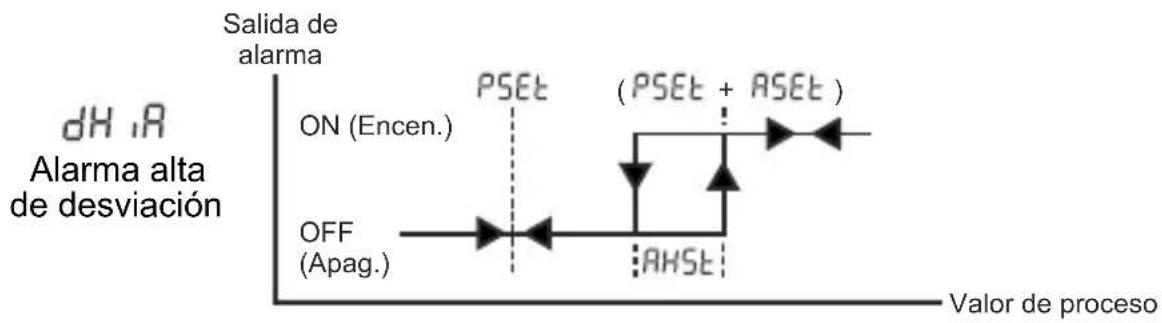

Tipos de alarma

1- Fallo del sensor en las entradas analógicas. La conexión del sensor es incorrecta o no hay ninguna conexión del sensor.
2- Si el valor que se lee desde la entrada analógica es inferior que el proceso del límite bajo definido de proceso PLoL, el valor de la pantalla superior empieza a parpadear como en la imagen.
3- Si el valor que se lee desde la entrada analógica es superior que el valor del parámetro de límite alto definido del proceso PuPL, el valor de la pantalla superior empieza a parpadear como en la imagen.
4- Si la contraseña de introducción en la sección de programación es diferente a "0" y el usuario accede al parámetro a través del botón ASET/OK sin introducir la contraseña y quiere cambiar un parámetro, el mensaje de advertencia aparece en la pantalla, según se muestra a la izquierda. El dispositivo no permite realizar ningún cambio sin introducir la contraseña correctamente.
5- En la sección de programación, cuando se selecciona el proceso de ajuste YES, si la advertencia que se muestra a la izquierda parpadea en la pantalla de operaciones durante 10 segundos, quiere decir que las condiciones de inicio no son adecuadas para el proceso de ajuste.

Installation

Antes de iniciar la instalación de este producto, lea atentamente el manual de instrucciones y las advertencias que se indican a continuación.

En el paquete se incluye,

• Una unidad
• Dos bridas de montaje
• Un manual de instruccione

Se recomienda una inspección visual de este producto antes de instalarse para detectar posibles daños ocasionados durante el envío. Es su responsabilidad asegurarse de que este producto sea instalado por técnicos mecánicos y eléctricos cualificados.

Si hay peligro de accidentes graves resultantes de un fallo o defecto en esta unidad, apague el sistema y retire la conexión eléctrica del dispositivo del sistema.

La unidad se suele suministrar sin un conmutador de fuente de alimentación ni un fusible. Se necesita el uso de un fusible o un conmutador de alimentación.

Asegúrese de utilizar la tensión de alimentación nominal para proteger la unidad contra daños y evitar fallos. Mantenga la alimentación apagada hasta finalizar todo el cableado para evitar descargas eléctricas y problemas con la unidad.

No intente nunca desmontar, modificar ni reparar esta unidad. Las alteraciones de la unidad pueden dar lugar a un funcionamiento incorrecto, descargas eléctricas o incendios.

No se debe usar la unidad en atmósferas gaseosas explosivas o inflamables.

Al colocar el equipo en el orificio del panel de metal durante la instalación mecánica, algunas rebabas de metal pueden provocar daños en las manos, por ello debe tener cuidado.

El montaje del producto en un sistema se debe realizar con sus bridas de fijación. No realice el montaje del dispositivo con una brida de fijación inadecuada. Asegúrese de que el dispositivo no se caiga al realizar el montaje.

Es responsabilidad suya si este equipo se utiliza de una forma no especificada en este manual de instrucciones.

Garantía

EMKO Elektronik garantiza que el equipo suministrado no presenta ningún defecto en el material ni en la fabricación. Esta garantía tiene una duración de dos años. Este periodo de garantía comienza a partir de la fecha de entrega. Esta garantía es vigente si el cliente desempeña completamente las tareas y responsabilidades que se determinan en el documento de la garantía y en el manual de instrucciones.

Mantenimiento

Las reparaciones solamente las debe realizar el personal formado y especializado. Corte la corriente del dispositivo antes de acceder a las piezas internas. No limpie la carcasa con disolventes con base de hidrocarburo (gasolina, tricloroetileno, etc.). El uso de dichos disolventes puede reducir la fiabilidad mecánica del dispositivo. Utilice un paño humedecido en alcohol etílico o agua para limpiar la carcasa de plástico externa.

Empresa fabricante

Información del fabricante:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Teléfono : [phone]

Fax : [phone]

Información de reparación y mantenimiento:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Teléfono : [phone]

Fax : [phone]

Información para pedidos

ESM-4420	(48x48 DIN 1/16)
ESM-4920	(96x48 DIN 1/8)
ESM-7720	(Tamaño 72x72 DIN)
ESM-9920	(96x96 DIN 1/4)

BC	Tipo de Entrada	Escala
20	Configurable (Tabla-1)	(Tabla-1)
D	Comunicación de serie
0	Ninguna
E	Salida-1(Proceso o alarma)
1	Salida de relé (5 A @ 250 V~ en la carga resistiva)
2	Salida de la unidad de control del SSR (Máximo 24 mA, Máximo 12 V ---)
FG	Salida-2(Alarma)
01	Salida de relé (5 A @ 250 V~ en la carga resistiva)
HI	Salida-3 (Proceso)
02	Salida de la unidad de control del SSR (Máximo 24 mA, Máximo 12 V ---)

Tabla-1

BC	Tipo de entrada (TC)	Escala(°C)	Escala(°F)
23	J, Fe CuNi IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
25	K, NiCr Ni IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
27	R, Pt13%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
28	S, Pt10%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
29 T, Cu CuNi IEC584.1(ITS90)		-200°C, 400°C	-328°F, 752°F

BC	Input Type(RTD)	Escala(°C)	Escala(°F)
39	PT 100, IEC751(ITS90)	-200°C, 650°C	-328°F, 1202°F
40	PT 100, IEC751(ITS90)	-199,9°C; 650,0°C	-199,9°F; 999,9°F

Su Socio Tecnológico

Muchas gracias por haber elegido productos Emko Elektronik, visite nuestra página web para descargar el manual de usuario detallado.

www.emkoelektronik.com.tr
